Варианты опрессовки
Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:
- вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней;
- выполнить тестирование, залив холодный теплоноситель и создав повышенное давление;
- провести опрессовку теплого пода воздухом.
С использованием воды
До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.
Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.
Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.
Очередной рабочий этап – открытие вентиля, установленного перед обраткой.
Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.
Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.

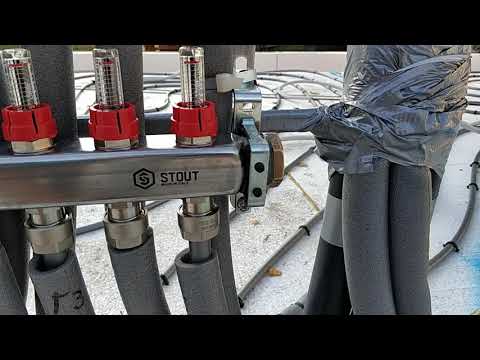

Опрессовка теплого пола водой
Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.
Опрессовка воздухом
После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.
Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:
- сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку;
- подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен;
- после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа. За это время следует контролировать уровень давления – он должен оставаться неизменным;
- для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.
Опрессовка теплого пола воздухом Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.
Акт опрессовки системы отопления
В этом документе отображают следующую информацию:
- Какой именно использован метод опрессовки;
- Проект, в соответствии с которым произведена установка контура;
- Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
- Как устранялись выявленные неисправности;
- Результаты проверки;
- Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.
Процесс проведения опрессовки пластиковых (полипропиленовых) труб
Для того чтобы провести опрессовку, необходимо обеспечить герметичность системы. Герметичность подразумевает возможность закачать какую-либо среду в систему, повысить давление, и проследить за падением этого давления. То есть проконтролировать, действительно ли система герметична и готова к эксплуатации. В нашем случае герметичность системы обеспечивается за счет установки заглушек на ее краях, то есть на начале трубопровода и на конце. При этом с одной стороны используется глухая заглушка, а вот с другой стороны используется заглушка с ниппелем. Установка заглушек происходит также как и всего трубопровода, то есть за счет пайки. Более подробно о процессе пайки пластиковых труб, можно узнать из статьи «Как спаять полипропиленовые трубы».
ЧИТАТЬ ТАКЖЕ: Сфера применения и технические характеристики ПНД труб
После того как заглушки установлены, все отводы, тройники и арматура, которые выходят наружу также заглушены, можно приступить непосредственно к проверке, то есть к опрессовке. Для этого подключаем компрессор к ниппелю, сделать это просто. Включаем компрессор и накачиваем воздух до давления рабочего значения трубопровода. Обычно для трубопроводах в жилых домах это 6 атмосфер, но этот показатель в основном занижен, на практике получается около 3-4 атмосфер, что вполне сможет выдать компрессор. А если учесть что испытательной средой является воздух, с куда более низкой вязкостью, то давление еще можно снизить на 0,5-1 атмосферу.
Подготовительные работы и мероприятия
Опрессовка участка газовой сети считается наиболее технологичным методом выявления недостатков конструкции. Перед началом этой процедуры необходимо выполнить подготовительные мероприятия. Это требуется в соответствии с требованиями техники безопасности.
Перед тем, как приступить к опрессовке газовой системы, ответственный за выполнение работ должен изучить техническую документацию и сверить ее с фактическим расположением газопровода (+)
Сначала следует подробно изучить техническую документацию, относящуюся к обследуемому объекту.
На основании этой информации определяется место расположения таких элементов, как:
- заглушка;
- набор контрольно-измерительных приборов;
- набор специальных датчиков;
- компрессор.
С сотрудниками, выполняющими работы по опрессовке, проводится обсуждение регламента предстоящих процедур, а также инструктаж по соблюдению необходимых правил безопасности. Проведение всех контрольных мероприятий перед пуском новой газопроводной системы в эксплуатацию осуществляется сотрудниками местного газового хозяйства.
Основанием для выполнения опрессовки перед пуском нового газопровода является соответствующее заявление владельца частного дома или иного газифицируемого объекта. Все остальные работы по подключению к газовой магистрали также выполняются работниками газовой службы.
Перед началом опрессовочных работ газовую систему сначала продувают струей воздуха под давлением, чтобы удалить из труб скопившиеся загрязнения
Опрессовочные работы следует проводить в присутствии сотрудников газового хозяйства, а также представителей предприятий, выполнявших монтажные работы по обустройству наружной и внутренней газовой сети.
У специалистов при этом должен быть исполнительный чертеж конструкции. Все мероприятия выполняются в соответствии с инструкцией по эксплуатации газопровода. Перед опрессовкой необходимо продуть газопровод воздухом, чтобы очистить его от возможных загрязнений.
Разрешение на пуск новой газовой сети может быть получено только после успешной опрессовки. Всей процедурой должен руководить только один человек, на которого возлагается ответственность за безопасное проведение работ. Этот специалист должен обладать соответствующей квалификацией.
За установку и снятие газовых заглушек ответственность обычно несёт мастер газового участка, а выполняют эти операции сотрудники с соответствующим допуском и квалификацией не ниже четвёртого разряда.
Ответственный за проведение опрессовочных работ специалист сначала выполняет сверку предоставленных исполнительных чертежей и фактическое расположение элементов сети, всех устройств и газовых труб. Данные должны совпадать.
Затем выполняется контрольный осмотр газового оборудования, проверяется, насколько корректно работают измерительные устройства.
После этого следует убедиться в том, что защитные устройства работают нормально, сигнализация правильно подключена, блокировка системы выполняется в соответствии с настройками. Также проверяется состояние и функционирование ПЗК котла, горелок и т.п.
Все операции по контрольной опрессовке газопровода должны быть оформлены путем выдачи допуска-наряда, который оформляется дополнительно. Такой документ может быть выдан только квалифицированным специалистам.
Чем проводятся опрессовочные работы
Опрессовка системы отопления — обязательная процедура. Если не производить эти работы, то нет никакой гарантии, что трубы герметичны и не пропускают воду.
Работы по опрессовке системы проводятся всегда:
- перед пуском системы;
- после завершения монтажа системы или ремонта.
Испытания отопительных систем обязательны для подтверждения их прочности и герметичности. Это процесс гидроиспытания путем подачи высокого давления в контур отопительной системы для поддержания его в течение 30 минут. Чтобы выполнить эту задачу потребуется пресс для опрессовки системы отопления или, по-другому — насос для опрессовки систем отопления домов и производственных помещений.
Насосы классифицируются по двум видам:
- Ручной (механический). Энергонезависим, но работает медленно. Поэтому насос для опрессовки системы отопления ручной применяется для сравнительно небольших контуров систем отопления;
- Электрический насос на напряжение сети 220 в. Этот насос способен быстро создать более высокое давление, чем ручной насос.

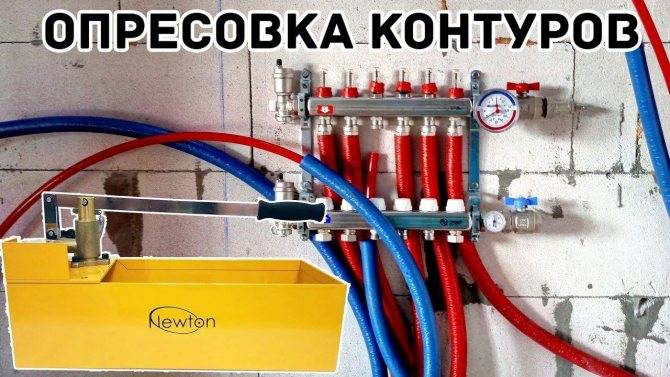

Ручные насосы серии ГН
Ручные насосы отличаются простотой конструкции и неприхотливостью. Приводятся в действие мускульной энергией человека и требуют визуального контроля величины давления по манометру. Ведь купить ручной насос для опрессовки системы отопления цена которого, в зависимости от модели, от 8 до 20 тысяч рублей, нетрудно.
Насосы серии ГН представлены следующими видами:
- одноступенчатый — насос ГН-60;
- двухступенчатые — насосы ГН200М, ГН500.
Двухступенчатые насосы способны создавать давления до 500 атмосфер. Их применяют не только как насос для опрессовки отопления, но и для гидравлических испытаний многих машин, котлов, трубопроводов и механизмов.
Технические характеристики:
- напор (создаваемое давление) от 60 до 500 атмосфер;
- подача (л/мин) от 0,24 до 60;
- вес от 13,6 кг- 21 кг;
- используемая жидкость — вода;
- страна производитель — Россия.
Гидравлические испытания с применением ручных насосов типа ГН проходят в три этапа:
предварительное заполнение испытываемого контура;
после заполнения системы создание в ней высокого давления жидкости ручным насосом-опрессовщиком;
контроль (по манометру) стабильности высокого давления
Внимание! Запрещено использовать загрязненные жидкости.
Опрессовочные насосы типа НА
Основное назначение насосов модельного ряда НА — гидроиспытания контуров отопления, трубопроводов, котлов. В отличие от серии ГП насосы серии НА работают с водой, антифризом и гидравлическим маслом. Такой ручной пресс для опрессовки системы отопления применяется для испытаний контура отопления домов и предприятий. Следует заметить, что эта серия является аналогом отечественных насосов НИР. Серия НА представлена шестью моделями (НА — 25, 40, 60, 100,160, 250), цифры означают максимальное давление (атм.), которое опрессовщик ручной систем отопления этой серии может создать.
Габаритные размеры всех моделей серии одинаковы, но у них разная подача — от 13 см3/дв. ход и до 10 см3/дв. ход, у моделей начиная с модели НА — 100. Недорогой насос для опрессовки системы отопления купить, в зависимости от модели, можно за 6600 рублей (НА-25) и до 9400 рублей за модель НА — 250. Насосы серии НА производятся фирмой АМПИКА (Китай).
Электрические насосы для опрессовки контуров систем отопления
Если система отопления имеет значительную протяженность, то ручным насосом заполнить водой большую систему сложно, поэтому нужно применить электрический насос для заполнения отопительной системы теплоносителем. В подобных случаях применяют опрессовочные насосы модельного ряда ЕНА, МНА. Они успешно применяются при гидравлических испытаниях труб, емкостей и систем отопления.
Большим плюсом этих насосов считается функция самовсасывания. Кроме того у них имеется дополнительная опция — использования насоса для мойки. Также отметим, что насосы серий МНА-35 и ЕНА-50 — полные аналоги насосов «Сатурн». Электрический пресс для опрессовки систем отопления купить можно за цену от 16400 и до 19400 рублей.
Характеристики насосов серий МНА, ЕНА:
- напор (давление в атмосферах) — 60;
- подача (л/мин) — 2,9;
- вес (кг) — 14;
- страна производитель — Китай (АМПИКА).
Перекачиваемые жидкости: антифриз, вода и гидравлическое масло.
Общие принципы монтажа систем водяного типа
Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.
Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.
Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.
Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.
Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение
Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.
Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным
Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.
Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением
При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.
Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:
- Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
- Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
- Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
- На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
- Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
- Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
- Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
- При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
- Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.

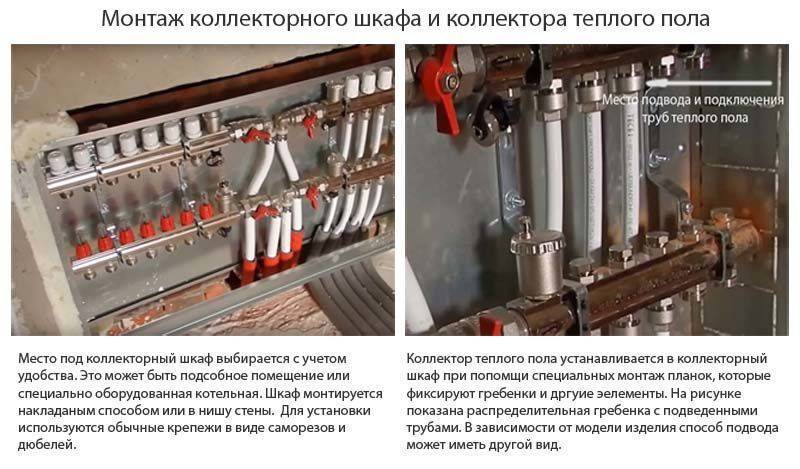

- Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
- Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
- Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.
По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.
Два варианта
Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.
Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:
- Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
- Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.
Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.
Пример опрессовки частного газопровода
В рабочей документации указан диаметр и особенности конструкции газопровода, в соответствии с которой подбираются фитинги необходимые для врезки контрольного оборудования. Расположенную под землей часть трубы обрезают таким образом, чтобы оставался некоторый запас.
После этого к трубе подключают компрессор и сначала продувают газопровод. Мощный поток воздуха выдувает из системы частички мусора, остатки воды и другое постороннее содержимое. После этого нужно установить на концах газовой системы заглушки. На одном конце трубы, где имеется цокольный ввод, следует поставить специальный переходник, который позволяет присоединять к пластиковой конструкции металлическое оборудование.
Опрессовочные работы дают возможность убедиться в герметичности газопроводной системы и обеспечивают ее безаварийную работу в течение долгого времени
Здесь устанавливается манометр и кран. После того, как все необходимые устройства смонтированы, в систему подается воздух таким образом, чтобы внутри давление достигло нужного предела. Теперь нужно выдержать контрольное время, чтобы удостовериться, что давление остается стабильным. Показания манометра фиксируются.
Это самый простой вариант процедуры проверки частного газопровода на герметичность. Для выполнения подобных операций на коммуникациях высокого и среднего давления требуется использовать специальное высокоточное оборудование, и приглашать специалистов с соответствующей квалификацией.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность. Выравнивание стяжки
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
