Самостоятельное изготовление осушителя воздуха

Достоинство и необходимость эксплуатации влагоотделителя

Применение этого изделия при выполнении окрасочных работ обеспечивает длительный срок покрытия, и защиту металлических поверхностей от коррозии, но для этого подаваемый поток воздуха должен быть сухим и не содержать посторонних механических включений. Этого можно добиться, используя фильтрующие установки разного типа. Фильтрующие установки изготавливают в производственных условиях, и их эксплуатация гарантирует качественную подготовку воздуха. Вместе со всеми положительными сторонами, качественные заводские фильтры стоят довольно дорого.

Именно поэтому, многие мастера изготавливают такие устройства самостоятельно. Для этого можно использовать пропановые емкости, баллоны из-под огнетушителей и стандартные воздушные фильтры.

Принцип работы осушителя воздуха

Прежде чем купить осушитель воздуха для квартиры недорого, узнайте, как он функционирует. Принцип работы этой бытовой техники основан на конденсации влаги при соприкосновении воздушных масс с холодной поверхностью. С помощью вентилятора осуществляется подача воздуха из помещения на испаритель, представляющий собой радиатор с пониженной температурой. Далее воздух охлаждается, а влага из него конденсируется и стекает в поддон. После этого воздушная масса подается на радиатор с повышенной температурой, где он нагревается и подается обратно в комнату.

Адсорбционного типа

Описанный выше принцип работы является общим для большинства современных воздухоосушителей, но если рассматривать его более детально, то в зависимости от модификации он может несколько отличаться. Принцип действия адсорбционного осушителя основан на адсорбции водяного пара, который содержится в воздухе. Впоследствии адсорбент обязательно заменяется или регенерируется, т.е. просушивается. Воздух в прибор проходит через основную часть ротора (силикагелевого), в результате чего влага поглощается силикагелем.

Конденсационного типа

Принцип действия промышленных и бытовых осушителей воздушных потоков конденсационного типа основан на конденсации влаги (водяного пара) на поверхностях испарителя, имеющего низкую температуру. По сути, такой прибор является кондиционером, в котором просто нет функции отвода тепла из помещения. Конденсируемые на поверхности испарителя пары воды в дальнейшем удаляются. Любой такой влагособиратель работает с перегревом воздуха, с которого изымается явная и скрытая теплота.

  • 15 вещей в вашем доме, которые могут испортиться и стать опасными
  • Новые правила выхода на пенсию, которые появятся в 2020 году
  • Вино из черной смородины

Для чего нужен осушитель воздуха

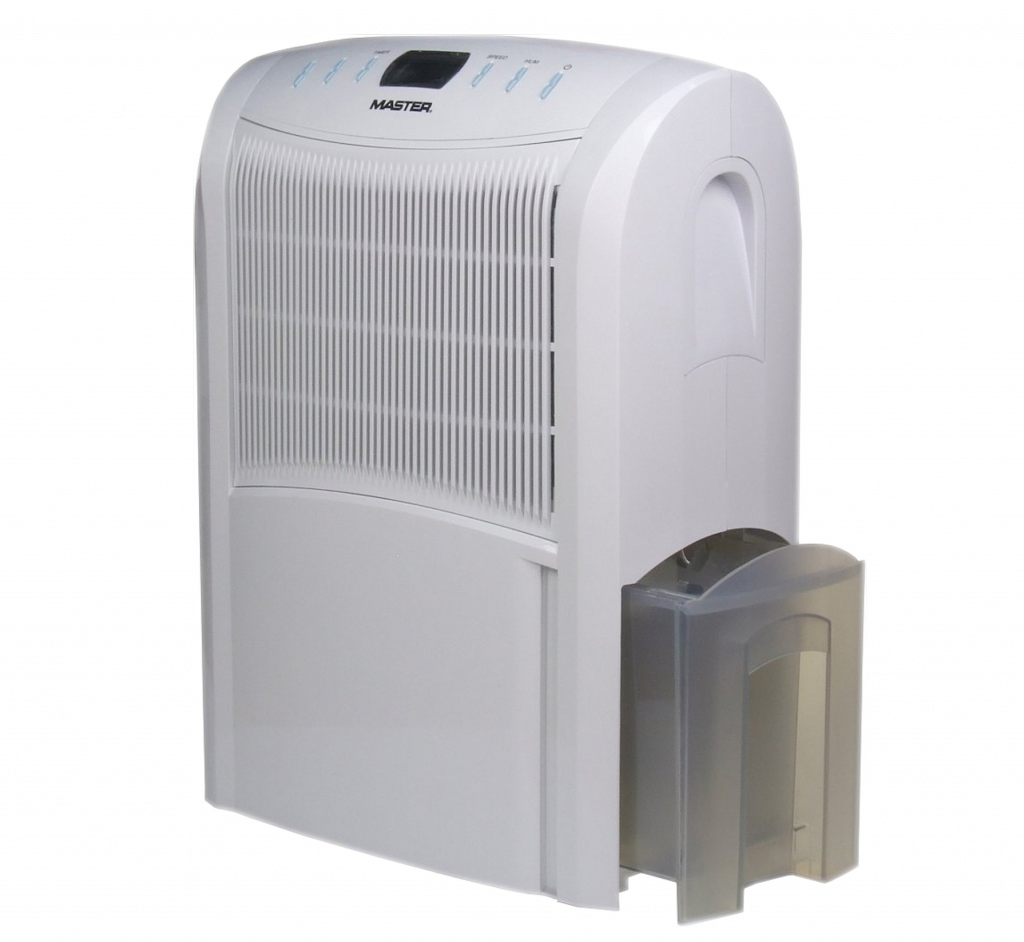

Осушитель в конденсаторного типа в конструкции предполагает емкость для сбора жидкости

Как становится понятно из названия, этот прибор предназначен для осушения, т.е. извлечения лишней влаги из воздуха в помещении. С его помощью можно регулировать и поддерживать необходимый и комфортный микроклимат. Чаще всего устройства применяются в:

  • квартирах, частных и загородных домах;
  • ванных и душевых комнатах;
  • складах и кладовых, где хранятся продукты;
  • помещениях, где хранятся или сушатся изделия из ткани;
  • кухнях (в процессе приготовления пищи испаряется много жидкости);
  • спортивных раздевалках;
  • подвалах, чердаках, гаражах;
  • бассейнах;
  • медицинских складах.

В целом, причины повышенной сырости лежат в изъянах вентиляции, отопления, конструкции здания, плохо обработанных швах. В квартирах и домах повысить уровень влажности может наличие аквариума, сушка белья в комнате и отсутствие вытяжки на кухне. В частных и загородных домах, а также подвальных помещениях и гаражах сырость появляется при отсутствии качественной гидроизоляции фундамента и подвала, неправильно организованной системе слива, плохой теплоизоляции стен.

На что обратить внимание перед покупкой поглотителя влаги «Stop влажность» и других моделей

Перед тем как купить осушитель в квартиру, следует убедиться в целесообразности приобретения устройства. Для начала необходимо обзавестись прибором измерения влажности – гигрометром, который даст возможность понять наличие или отсутствие проблемы. Определить влажность нужно во всех комнатах, чтобы знать, где действительно следует установить поглотитель.

Если решить проблему влажности обычными способами не получается и принято решение приобрести воздухоосушитель, специалисты рекомендуют обратить внимание на такой показатель, как производительность. Этот параметр считается наиболее важным при выборе модели устройства. Исчисляется показатель в литрах за час либо в сутки

Исчисляется показатель в литрах за час либо в сутки.

Производительность следует выбирать исходя из объёмов помещения. Чаще всего для этого применяется простая формула, где площадь комнаты умножается на коэффициент 0,7. После расчётов удастся получить только приблизительное число, потому как здесь не учитываются показатели температуры и первоначальной влажности.

Перед покупкой прибора необходимо измерить влажность помещения

Другой важной характеристикой является воздухообмен. Оптимальными считаются приборы, способные за час до четырёх раз прогонять сквозь себя воздух. Показатель напрямую зависит от объёма комнаты, который можно рассчитать, умножив длину на ширину и высоту

Так, для комнаты длиной 4 м и шириной 3 м, имеющей стандартную высоту потолков 2,75 м, объем будет равен 33 м³. Чтобы прогнать такой объем 4 раза, нужен прибор с показателем воздухообмена 132 м³/ч

Показатель напрямую зависит от объёма комнаты, который можно рассчитать, умножив длину на ширину и высоту. Так, для комнаты длиной 4 м и шириной 3 м, имеющей стандартную высоту потолков 2,75 м, объем будет равен 33 м³. Чтобы прогнать такой объем 4 раза, нужен прибор с показателем воздухообмена 132 м³/ч.

Другие показатели, на которые следует обратить внимание при покупке осушителей

Мощность или уровень энергопотребления. Данный показатель напрямую зависит от производительности. Соответственно, чем он выше, тем больше потребление энергии. Современные приборы используют технологии, позволяющие экономить расход электроэнергии. Выбор оптимальной мощности зависит от того, как часто планируется применять прибор.

Уровень шума. Средний уровень шума приборов – 40-45 дБ. Если поглотитель будет слишком шумным, его не захочется часто эксплуатировать.

Водоотвод. В осушителях встречаются 2 вида отводов: накопительные и дренажные. Накопительный тип предполагает наличие ёмкости для сбора выделенной жидкости, который нужно время от времени опустошать. Чем больше влажность в помещении, тем большему объёму бака нужно отдавать предпочтение. Дренажный тип опустошается самостоятельно и не требует вмешательства извне.

При покупке осушителя нужно обращать внимание на его мощность и энергопотребление

Вес и размер. В зависимости от особенностей эксплуатации выбираются мобильные или стационарные модели. Переносные варианты характеризуются меньшими габаритами и делятся на 3 типа: настенные, напольные или настольные. Для большой комнаты или подвала можно использовать габаритную стационарную модель.

Дополнительный функционал. Многие опции помогают сделать работу с прибором более комфортной. Так, можно использовать таймер, который ограничит время работы, что даст возможность сэкономить на электроэнергии и уменьшит вероятность проведения ремонта осушителя воздуха из-за меньшего износа деталей. Другой полезной функцией считается встроенный гигрометр, позволяющий оценивать показатели влажности в помещении. Некоторые модели оборудованы датчиком автоматического включения, который реагирует на повышение показателей влажности выше нормы.

Стоимость. Цена осушителя воздуха для квартиры зависит от возможностей устройства, а также от наличия дополнительных функций, надобность которых нужно оценить до покупки.

Некоторые модели отличаются по принципу работы 2 в 1, когда один прибор одновременно выполняет функцию осушения и очистки или ионизации воздуха. Если устройство обладает сразу целым набором опций, его называют климатическим комплексом.

Некоторые влагопоглотители обладают дополнительными функциями

Как сделать осушитель воздуха своими руками


Чтобы изготовить агрегат самостоятельно, нужно вначале определиться, какой из принципов выделения влаги из воздуха для Вас наиболее удобен:

  1. Нагрев.
  2. Конденсация.
  3. Или адсорбция.

Первый способ отпадает, поскольку делать баню из квартиры никто не захочет. Рассмотрим, как использовать методы конденсации и адсорбции.

Изготавливаем конденсационный вариант из подручных средств

Базой для изготовления, может стать холодильник или морозильная установка. Список необходимого:

  • холодильник;
  • оргстекло (от 3 мм толщиной);
  • канальный вентилятор с решёткой (100 Вт – вполне подойдёт);
  • небольшой шланг;
  • герметик;
  • болгарка или ножовка по металлу;
  • саморезы;
  • шуруповёрт;
  • дрель.


Необходимый инвентарь для сборки самодельного осушителя

Инструкция по шагам:

  1. Снимаются дверцы всех морозильных отсеков. В некоторых холодильниках это предусмотрено и делается просто, в других придётся разобрать петли.
  2. Дверцы накладываются на оргстекло, обводятся и вырезается по их размеру одна общая деталь.
  3. В нижней части вырезается отверстие, в которое будет устанавливаться вентилятор (размеры должны совпадать с его решёткой).
  4. В отверстие вставляется вентилятор так, чтобы создаваемая им сила втягивала воздух в устройство. Решётка крепится саморезами, все стыки проходятся герметиком.
  5. По верхнему краю оргстекла высверливается множество отверстий для выхода осушённого потока. Их площадь должна совпадать с площадью отверстия вентилятора. Есть вариант – в верхней части детали закрепить ещё один вентилятор, который будет работать на выдув. Это повысит производительность прибора. Второй вентилятор особенно нужен, если модель будет оснащаться обогревателем.
  6. Внешний патрубок над компрессором соединяется шлангом с предусмотренной ёмкостью для воды.
  7. Деталь из оргстекла закрепляется в том месте, где прежде были дверцы. Места стыков герметизируются утеплителем.
  8. Включается вентилятор, включается «холодильник-осушитель».

При длительном использовании такой агрегат не только осушает, но и охлаждает пространство в комнатах. А значит, идеален для летних знойных дней. Но чтобы не замёрзнуть в межсезонье и зимой, потребуется установка обогревателя.

Закрепить обогреватель можно снаружи агрегата. Единственное, что нужно рассчитать: чтобы поток выдуваемого воздуха и обогревателя пересеклись.

Исследования по ионизации воздуха ведутся на протяжении многих лет, однако до сих пор люди так и не пришли к общему выводу. Ионизатор воздуха: вред или польза? Попробуем разобраться.

О том, как выбрать накопительный водонагреватель для квартиры, читайте тут.

Несмотря на то что современные дома чаще всего строятся с горячим водоснабжением, газовые колонки все еще остаются в спросе. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/vodonagrevateli/kak-vybrat-gazovuyu-kolonku.html вы узнаете, как правильно выбрать газовый водонагреватель. Рассмотрим основные характеристики оборудования.

Изготавливаем адсорбционный прибор для влагопоглощения

В отличие от промышленных адсорбатов, самодельный вариант предельно прост. Самое сложное – это приобрести силикагель и вентилятор. Принцип будет такой: в герметичную ёмкость вентилятор будет засасывать воздух, прогонять через силикагель и подавать в комнату уже более сухим.

Список необходимого:

  • пластиковая бутылка 2 л – 2 шт.;
  • силикагель – 250 гр.;
  • кулер из компьютера или подобный вентилятор;
  • ножницы;
  • клеевой пистолет;
  • скотч;
  • спица, шило или гвоздь.

Инструкция по шагам:

  1. Одна бутылка разрезается на две равные половины.
  2. В донышке делается множество отверстий (при помощи разогретой спицы, например). Это отверстия, через которые будет выходить осушённый поток.
  3. Также отверстия делаются и в пробке.
  4. Верхняя половинка переворачивается закрученным горлышком вниз и вставляется в нижнюю половину.
  5. Приготовленный силикагель засыпается в получившийся верхний «стакан».
  6. Отрезается дно второй бутылки, скручивается крышка.
  7. На расстоянии около 12 см от дна закрепляется кулер (дуть он должен в сторону среза). Для крепления используется клеевой пистолет.
  8. Теперь соединяются две получившиеся детали: с силикагелем и кулером.
  9. Место стыка нужно как следует герметизировать скотчем.
  10. Запитывается кулер (для этого можно воспользоваться блоком питания от телефона, компьютера, или аккумуляторные батареи, какие используются в фотоаппаратах).

Общее устройство и принцип работы осушителя воздуха

Конструктивно осушитель состоит из двух блоков:

  • Литой корпус клапанов и регулятора давления;
  • Патрон осушителя воздуха.

В корпусе расположены все основные компоненты осушителя, обеспечивающие его работу и управление пневматической системой: регулятор давления, группа клапанов (обратный, предохранительный и другие), подогреватель корпуса и прочее. Также в корпусе выполнены воздушные каналы, а на его поверхности располагаются все необходимые патрубки и штуцеры. В нижней части корпуса находится глушитель («грибок»).

Сверху на корпусе посредством резьбы крепится осушительный патрон — именно он играет ключевую роль в удалении влаги из воздуха. Патрон содержит в себе цилиндрическую воздухопроницаемую емкость с гранулированным адсорбентом, которая в нижней части опирается на воздушные фильтры (обычно из волокнистых материалов), а сверху прижата пружиной. В дне патрона имеется одно центральное отверстие с резьбой (для установки на корпус) и ряд периферийных отверстий меньшего размера — в целом, устройство осушительного патрона очень напоминает конструкцию масляного фильтра.

Работает осушитель следующим образом. Сжатый воздух от компрессора поступает в корпус осушителя и через канал направляется в патрон (на ряд периферийных отверстий). Здесь воздух проходит через адсорбент, на котором осаждается основная масса содержащейся в нем влаги. Одновременно фильтрами задерживаются механические примеси. После осушения воздух выходит через центральное отверстие патрона, каналами осушителя направляется на регулятор давления и предохранительные клапаны, и далее по нескольким магистралям поступает в систему (обычно на два автономных контура и в регенерационный ресивер).

С течением времени концентрация жидкости в адсорбенте повышается, и он теряет способность впитывать новую влагу. Поэтому периодически проводится регенерация осушителя — эта операция заключается в обратной продувке осушителя воздухом из регенерационного ресивера. Воздух, проходя через адсорбер, осушает его, и вместе с влагой выходит из осушителя через специальный клапан. Так как выпуск воздуха сопровождается интенсивным шумом, на осушитель устанавливается глушитель.

В холодное время года при температурах ниже +5…+7°C в осушителе автоматически включается нагревательный элемент. Это необходимо для поддержания положительной температуры адсорбента независимо от температуры окружающей среды. При отрицательных температурах вода в адсорбенте может замерзнуть, что не только снижает эффективность осушителя, но и может привести к его деформации и разрыву.

Для подключения и управления нагревателем и клапанами на корпусе осушителя имеется специальный разъем. На автомобилях КАМАЗ, МАЗ и автобусах ПАЗ и ЛиАЗ устанавливаются осушители на 24 В.

Монтируется осушитель на правом лонжероне рамы, здесь же располагается часть ресиверов. Осушитель связан с компрессором и ресиверами посредством металлических и резиновых трубок.

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Задача влагоотделителя как важного устройства, помогающего в работе автомобильным малярам — выполнять роль осушителя для чрезмерно влажного воздуха, проходящего через краскопульт или компрессор. Зачем это нужно делать? Без масловлагоотделителя наносимая на элементы кузова машины краска быстро начнёт осыпаться, а сам кузов ржаветь. Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго

Использование этого аппарата — гарантия того, что лакокрасочное покрытие (ЛКП) вашего автомобиля прослужит достаточно долго.

Устройство и принцип работы детали

Устройство стандартного влагоотделителя вихревого типа для пневматических систем показано на рисунке ниже.

Состоит данный узел из следующих элементов.

  1. Корпус. Крепится к пневмопроводу и является основой для всего влагоотделителя.
  2. Стакан. Формирует внутреннюю полость, в которой размещаются дефлектор (3), фильтр (4), заслонка (5), пробка (7) и крыльчатка (8).

Принцип работы влагоотделителя достаточно прост. После попадания в корпус (1) сжатого воздуха, он перемещается в сторону крыльчатки (8). Попав на крыльчатку, имеющую направляющие лопасти, воздух закручивается. Под действием центробежной силы все находящиеся в воздухе частицы перемещаются к стенкам стакана (2), где конденсируются и скатываются вниз. Для отделения спокойной зоны, в которой находятся загрязнения (6), предусмотрена заслонка (5). Далее, воздушный поток попадает в дефлектор (3) с установленным фильтром (4), который задерживает мелкие твердые частицы загрязнений. Накопившиеся загрязнения удаляются через пробку (7), установленную на дне стакана.

Лучшие модели осушителей для компрессоров

Так как все компрессоры боятся влаги, им просто необходимо хороший масло- и влагоотделитель. Если вы не располагаете крупными финансовыми средствами, то можно приобрести модели попроще. При этом их качество на вполне приличном уровне.

МодельХарактеристикаСредняя цена по состоянию на апрель 2020 года, руб.
FUBAG FRL 3000
  • размер соединения ½ F;
  • давление 10 атм.;
  • масса 1,78 кг;
  • длина 275 мм.
3520
«Сорокин» фильтр-влагоотделитель
  • размер соединения ¼;
  • наличие редуктора;
  • пропускная способность 3000 л/мин.;
  • тонкость фильтрации 25 мкм;
  • масса 1,1 кг.
2999
AIST влагоотделитель
  • внутренняя резьба 3/8;
  • рабочее давление 1,5-9,0 кг/см²;
  • рабочая температура 5-60ºС;
  • масса 360 г.
1300
Forsage
  • наличие регулятора и манометра;
  • регулировка рабочего давления;
  • внутренняя резьба ½.
930
GAV F-180
  • рабочее давление 12 атм.;
  • входное соединение ¼ F;
  • тип фильтра – воздушный.
3012

Как правило, компрессорное оборудование может применяться не только при производстве каких-то технических работ, но и присутствовать практически в каждой бытовой технике и автомобилях. Поэтому осушитель — это довольно важная составляющая. Агрегат должен быть предусмотрен в любом типе современной техники, так как от этого зависит безопасность и долговечность работы многих механизмов.


Стоимость прибора зависит от множества факторов, среди которых обязательно включена опция производительности

Принцип элемента Пельтье

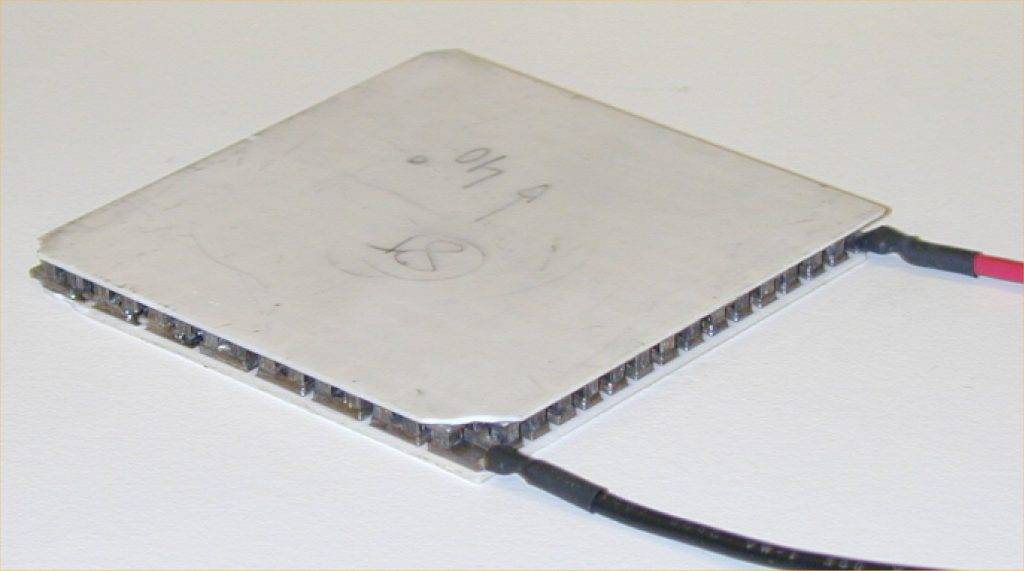

Элемент Пельтье

Речь идет о механизме термоэлектрического преобразователя, который действует на эффекте Пельтье. Основывается он на появлении разности температурных показателей в процессе перемещения электрического тока через элементы преобразователя.

В своей конструкции устройство имеет одну или несколько пар полупроводниковых параллелепипедов n — и р-типа, которые соединяются парами по средствам перемычек, как правило, металлических. В конструкции они являются своеобразными термическими контактами. Такие элементы изолированы с помощью пленки, устойчивой к току. Перемычки могут быть исполнены и в виде пластин, выполненных из керамики.

Полупроводниковые параллелепипеды соединяются последовательно: вверху – n->p, внизу — p->n. В процессе использования элементы, находящиеся вверху, охлаждаются, а нижние контакты – нагреваются. То есть с помощью электрического тока тепло перемещается с одной стороны на другую, создавая разность температурных показателей, которая может составлять до 70 градусов. Показатели зависят от величины поставляемого тока.

Осушитель для компрессора

Первым и очень важным этапом при работе с пневматическим оборудованием является подготовка сжатого воздуха. Известно, что воздух, который вырабатывает компрессор, имеет относительную влажность от 30 до 90 процентов. Попадание такого количества влаги в пневмоинструмент и другое оборудование может привести к коррозии отдельных деталей установки и поломке работающей системы в целом. Поэтому осушка сжатого воздуха является необходимой мерой при подаче его на оборудование.

Типы

По принципу работы осушители сжатого воздуха делятся на два основных вида: рефрижераторные и адсорбционные

Рефрижераторные

Самым известным и доступным является осушитель сжатого воздуха рефрижераторного типа. Принцип его работы заключается в охлаждении воздуха и выпадении лишней влаги в виде капель, которые скапливаются в конденсатоотводчиках и выводятся из системы. Охлаждение происходит с помощью оборудования похожего на обычный холодильник или кондиционер, поэтому их еще называют холодильными осушителями. Таким способом можно понизить влажность воздуха до показателя точки росы не ниже +3°С.

Не смотря на внешнюю простоту рефрижераторный осушитель для компрессора являются сложным высокотехнологичным оборудованием. Все процессы в современных моделях происходят автоматически. В больших установках, и когда требуется высокая точность регулирования, для управления используются микропроцессорные контроллеры.

Сам процесс работы осушителя для компрессора прост:

  • В теплообменнике тепло, приносимое сжатым воздухом, поглощается движущимся в противоположном направлении, уже охлаждённым воздухом. Дополнительная энергия для этого не затрачивается. На этой стадии, около 60% содержащейся в сжатом воздухе влаги, конденсируется.
  • Сжатый воздух проходит через рефрижераторный теплообменник и охлаждается, достигая температуры конденсации. Циркуляцию хладагента обеспечивает компрессор. Оставшаяся влага в сжатом воздухе охлаждается, достигая давления конденсации, и автоматически удаляется.

Главный недостаток такого осушения сжатого воздуха — это ограниченная возможность снижения температуры точки росы.

Адсорбционные

Адсорбционные осушители для компрессора наполнены специальным веществом, которое впитывает в себя влагу из проходящего через него воздуха. Такой принцип осушки сжатого воздуха дает возможность гарантировать более низкую точку росы (до -70 градусов), что позволяет использовать пневмооборудование при низкой температуре окружающей среды, а также в фармакологии, электронной и пищевой промышленности.

Осушители сжатого воздуха адсорбционного типа состоят из двух колонн, через которые проходит воздух. Одна находится в режиме осушки, в то время как другая продувается в режиме регенерации, используя для этого часть сжатого воздуха.

Производители

Одним из лидеров по производству осушителей сжатого воздуха является итальянская фирма FRIULAIR. Ее продукция отличается высоким качеством, простотой эксплуатации и надежностью. При этом цена осушителя воздуха для компрессоров остается на доступном уровне.

Рефрижераторные осушители сжатого воздуха данного производителя имеют пропускную способность от 350 до 150 000 л/мин, которые отличаются низким значением перепада давления (0.01 бар) и постоянным значением точки росы (+3 градуса) при любых условиях работы. Использование установок данного производителя позволяет существенно снизить расход потребляемой электроэнергии, а их компоненты не оказывают вредного влияния на окружающую среду.

Адсорбционные модели FRIULAIR позволяют получить точку росы сжатого воздуха -20, -40 и -70 градусов. В качестве адсорбента используется молекулярное сито, замена которого производится через 3-5 лет. Данная продукция имеет в комплекте фильтр тонкой очистки и пылевой фильтр. Оба фильтра удобно расположены и не занимают много места. Поглотители шума легко снимаются и могут быть заменены в случае необходимости. Данные модели не требуют больших затрат на техническое обслуживание, достаточно компактны и долговечны. Они оснащены электронным контроллером, отслеживающим работу установки и выводящим все данные на монитор. С помощью него можно управлять экономией электроэнергии, выбирать точку росы и способ работы устройства.

Покупая соответсвующий фильтр и осушитель сжатого воздуха вы не только увеличиваете срок их эксплуатации, но и делаете всю пневматическую систему более эффективной и оптимальной. Поэтому к данному оборудованию необходимо отнести со всей серьезностью.
