Как правильно установить и подключить гидроаккумулятор для систем водоснабжения

Схема водоснабжения частного дома из колодца с гидроаккумулятором

Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.

Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:

  1. Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
  2. Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
  3. Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
  4. Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.

Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.

Сборка схемы водопровода из колодца

Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.

Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.

После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.

Система может комплектоваться фильтрами:

  • грубой очистки (обязательно) – после ввода подающей магистрали в дом;
  • тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
  • углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

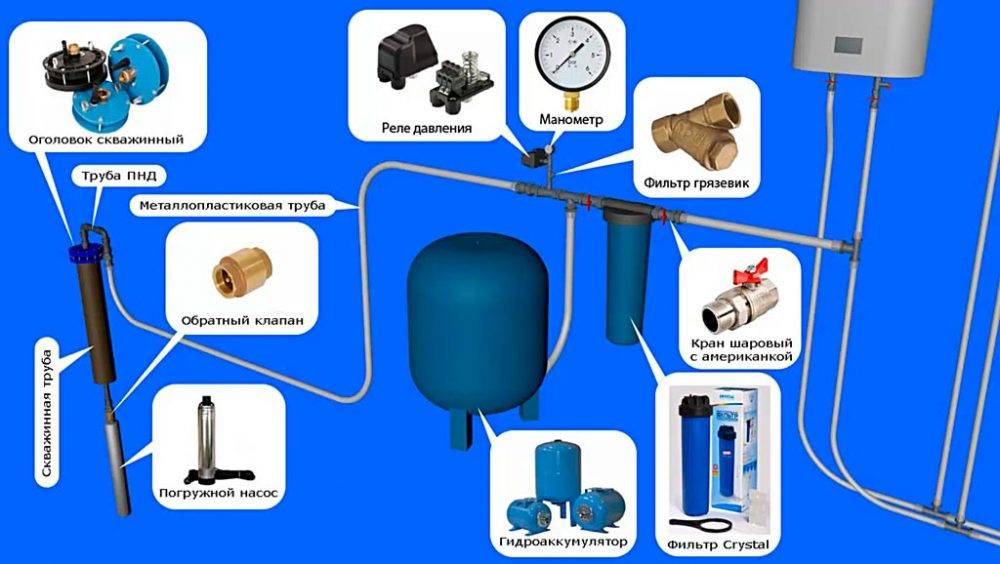

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Функции, назначение, виды

Основная функция гидроаккумулятора — обеспечение стабильного давления. При отсутствии устройства в системе насос работает на износ, даже самое надежное оборудование в таких условиях быстро портится.

Причем процесс затрагивает и другие элементы системы. При перепадах давления они испытывают гидроудар.

Назначение

Использование таких приборов для сглаживания гидроударов — основная цель их применения. Но в систему их подключают и для решения других задач.

Например:

  1. Обеспечение стабильного давления. Для этого подключаются дополнительно 2 элемента — манометр и реле давления.
  2. Создание небольшого запаса жидкости, если прибор не будет работать из-за отсутствия электричества либо других факторов (например, в случае выхода из строя по причине поломки).
  3. Увеличение срока службы агрегата за счет уменьшения количества его включений.

Виды

Гидроаккумулятор представляет собой бак либо из пластика, либо из качественного металла. Устройство разделено специальной мембраной на 2 зоны. Она делается из эластичного материала.

Конструкция гидроаккумулятора.

Мембраны бывают 2 типов — в виде баллона (груши) и в виде «тарелки»-диафрагмы. В последнем случае практикуется поперечное крепление. А если речь идет о баллоне, то его закрепляют непосредственно у входного патрубка.

В зависимости от назначения существуют типы оборудования, применяемые в отопительных системах, холодном и горячем водоснабжении. Различают их следующим образом: отопительные гидробаки красного оттенка, а предназначенные для водоснабжения — синего. Устройства, используемые в отопительных системах, стоят дешевле и выпускаются меньшего объема.

В зависимости от особенностей монтажа выделяют вертикальные и горизонтальные устройства. Гидробаки 1-го типа комплектуются подставкой, но отдельные варианты снабжены пластинами для возможности крепления на стену. При устройстве системы водоснабжения своими руками владельцы часто выбирают вертикальные модели, поскольку они более компактны и требуют мало места.

— распространенный вариант оборудования, но во многих системах используются поверхностные разновидности. Для них хорошим выбором будут горизонтальные гидроаккумуляторы. При их установке прибор располагают сверху емкости, чтобы сэкономить пространство.

Если к системам подведены вибрационные насосы, то подключать допускается вертикальные или горизонтальные модели.

Принцип работы

Принцип работы гидроаккумулятора.

Когда внутри конструкции имеется воздух, показатель штатного давления составляет 1,5 атм. При включении насосного оборудования в емкость закачивается вода. Чем больше жидкости поступает, тем сильнее сжимается свободное пространство гидробака.

Когда давление достигает заданного уровня (для 1-этажных дач — 2,8-3 атм.), происходит отключение насоса, что стабилизирует рабочий процесс. Если в это время открыть кран, вода будет поступать из резервуара, пока уровень давления в водопроводе не снизится до 1,6-1,8 атм. После этого включается электронасос и заново запускается весь цикл.

При большом расходе воды скважинный агрегат будет закачивать воду транзитом, в гидробак она попадать не будет — он заполняется только после закрытия кранов.

За включение в зависимости от указанных показателей отвечает автоматика. Это манометр и реле давления, благодаря которым оптимизируется работа оборудования.

Баки большого объема

Большими считаются гидробаки, объем которых превышает 100 л. Хотя принципы работы у них будут такими же, как описано выше, есть небольшие различия.

Мембрана крепится вверху/внизу, чтобы можно было бороться с воздушными пробками в водной среде. В таких баках дополнительно делают клапан, осуществляющий автоматический сброс воздуха.

Как правильно подключить гидроаккумулятор к скважине

Гидроаккумулятор поддерживает необходимое давление в водопроводе и сглаживает перебои в работе насоса.

Если в доме есть такой агрегат, то вам не нужен архаичный бак на чердаке.

Из статьи вы узнаете, как подключить гидроаккумулятор к колодцу или скважине.

Подключение гидроаккумулятора

Владельцы частных домов интересуются тем, как подключить гидроаккумулятор к скважине. Дальше вы узнаете, какие существуют способы подключения, и как выбрать тот или другой способ в различных условиях.

Схема «насос — обратный клапан – гидроаккумулятор — датчик давления». Это самая простая схема, которую применяют с погружными и полупогружными насосами. Насос подает воду в систему, к которой присоединен гидроаккумулятор. Сразу за аккумулятором устанавливают датчик давления, который управляет насосом.

Как выбрать насос для такой системы? Если вы расходуете больше 10 литров воды в минуту, то используйте центробежные насосы. Они производительней на 40-80 процентов, поэтому за минуту подают больше воды, чем вибрационные. Если расход меньше, используйте вибрационные насосы. При глубине до воды в скважине или колодце больше 3 метров используйте только центробежные насосы. Мощности вибрационных насосов не хватит для необходимого давления воды.

Если глубина до воды больше 30 метров, используйте полупогружные насосы.

Схема насос – обратный клапан – бак – дополнительный насос – гидроаккумулятор – датчик давления.

Такая схема снижает нагрузку на основной насос, потому что он работает в стабильном режиме до наполнения бака. Включайте и выключайте насос вручную или установите в баке датчик уровня воды для автоматического управления основным насосом. При такой схеме для основного и дополнительного насосов используйте погружные вибрационные насосы. Они дешевле, и их мощности хватит для потребления до 20 литров в минуту.

При более высоком расходе применяйте для основного погружной центробежный, а для дополнительного поверхностный центробежный насосы.

Использование насосных станций

Насосная станция – готовый агрегат, состоящий из поверхностного центробежного насоса, гидроаккумулятора емкостью 5-10 литров и датчика давления. Если до воды больше 5 метров, используйте насосную станцию как дополнительный насос и датчик давления, это вызвано особенностями работы поверхностных насосов.

Для чего станции дополнительный гидроаккумулятор? Насос станции, как и остальные виды насосов, плохо реагирует на включение чаще 5-6 раз в минуту. Емкости встроенного ГА хватает только для выравнивания перепадов давления при включении-выключении насоса. Подключив дополнительный ГА, вы обеспечите комфортные условия работы насоса и продлите срок его службы.

Вертикальный или горизонтальный гидроаккумулятор? Устройство вертикальных и горизонтальных ГА одинаково. Поэтому лучше тот, который больше подходит к вашим условиям. Если у вас много свободного места, используйте горизонтальный. Если свободного места мало, используйте вертикальный. На фотографиях горизонтальный гидроаккумулятор aquasystem и вертикальный reflex объемом 200 литров.

При покупке не забывайте оформлять гарантию. Сложная техника время от времени ломается даже при правильном уходе.

Подключение гидроаккумулятора к глубинному насосу выполняйте с соблюдением правил техники безопасности, отключайте электричество, чтобы избежать случайного включения насоса. Давление в водопроводе 1,5-2,5 атмосферы, подключив гидроаккумулятор или датчик, проверьте все соединения на протечку.

Применение гидроаккумулятора продлевает срок службы насосов, повышает давление в системе водоснабжения. Правильное применение гидроаккумулятора превращает пластиковый бак для воды, два дешевых вибрационных насоса и недорогой датчик давления в полноценную насосную станцию. По своим показателям такая станция в 2-3 раза превосходит промышленные аналоги такой же стоимости.

Система водоснабжения частного дома с накопительным баком — схема

Практикуют два способа подключения накопительной емкости к водопроводной системе – с верхним и нижним положением.

С верхним расположением

Бак устанавливается на втором этаже дома или в чердачном помещении. По тому же принципу работают водонапорные башни в деревнях и небольших поселках. Такой вариант имеет следующие преимущества:

  • Вода поступает к точкам водоразбора самотеком без применения насоса, при этом система водоснабжения является энергонезависимой (может работать без электричества)
  • Емкость легко устанавливать и обслуживать.

Следует сделать оговорку: хотя вода и поступает самотеком, ожидать сильного напора не приходится. Как известно, перепад высот в 10 м создает напор в 1 атм. Таким образом, если разместить бак-накопитель на чердаке двухэтажного дома с потолками высотой 3 м, то давление воды в кране на первом этаже составит приблизительно 0,6 атм., и это без поправки на гидравлическое сопротивление трубопровода. На втором этаже напор будет вполовину меньше.

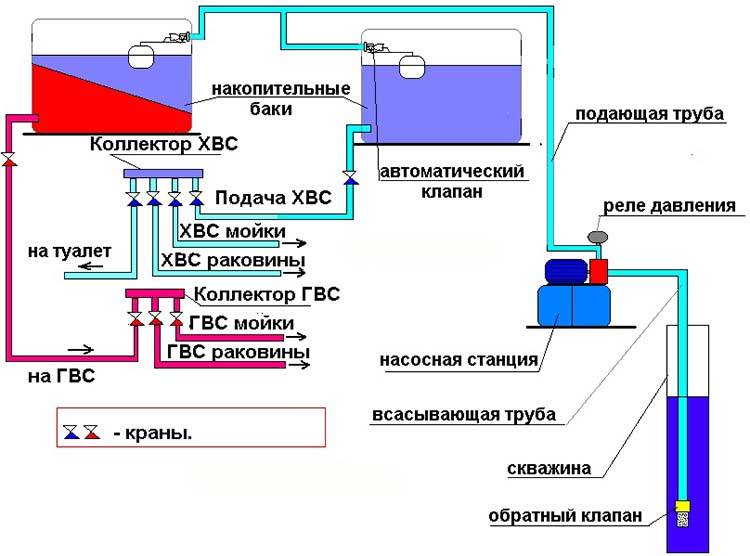

Накопительная схема водоснабжения с двумя баками

Душ Шарко при такой системе водоснабжения устанавливать бессмысленно, но для дачного домика она вполне сгодится.

Существенный недостаток данной схемы состоит в том, что накопительная емкость занимает полезное пространство. Ведь чердак можно было бы превратить в мансарду или использовать для хранения каких-нибудь вещей или сезонного оборудования. В качестве альтернативного решения можно предложить установку бака на специальной эстакаде вне дома, но это чисто летний вариант.

Для пользования водой зимой придется сооружать электрообогрев и утепление не только самого бака, но и ведущих к нему и от него трубопроводов.

С нижним расположением

При данной схеме накопительный бак закапывают в землю. На полуметровом слое почвы, которым присыпана емкость, можно выращивать цветы или овощи, так что ни один квадратный метр не пропадет даром.

При этом размеры бака ничем не ограничиваются.

Очевидно, данный вариант также не является безупречным. Прежде всего в схему водоснабжения придется вводить насосную станцию, без которой вода в кран или стиральную машину не попадет.

Второй момент: расположенную под землей емкость трудно ремонтировать и чистить. И последнее: чтобы минимизировать воздействие сил морозного пучения грунт над баком придется утеплять.

Накопительный резервуар, вкопанный в землю

Особенности подземной установки:

  • Пластмассовый бак должен иметь круглую форму или ребра жесткости, в противном случае вокруг него необходимо будет соорудить бетонную оболочку.
  • В верхней части необходимо предусмотреть отверстия для ревизии и чистки.

Бак следует устанавливать с уклоном до 15 градусов, так чтобы осадочные массы скапливались с одной стороны как раз под люком.

Подключение гидробака

Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.

С использованием поверхностного насоса

Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.

  • Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
  • Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
  • Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.
  • Затем следует по очереди привинтить прочие устройства.

Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке

Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос»

Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.

С погружным насосом

Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.

Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.

Схема является следующей:

чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
груз опускают на днище, а на веревочке делают отметку края колодца наверху;
после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется).
Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков

Особое внимание уделяется ниппелю и фланцу.
Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости.
Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии.
Проверку целостности эластичной мембраны. При необходимости, ее заменяют.
