Освещение в гараже своими руками: светодиодные светильники и лента, без электричества

Действенные и эффективные способы для гаражного помещения

Самый действенный способ – тот, который не подведет в критической ситуации. Поэтому часто используют комбинацию нескольких решений, дублирование, чтобы обезопасить себя от случайностей. При грамотной реализации любой выбранный метод автономного освещения оправдает возложенные на него надежды. Главное – периодически проверять работоспособность узлов и вовремя устранять неисправности, в том числе менять изношенные АКБ.

Автомобильный аккумулятор

Батарея автомобиля питает бортовую электронику, включая освещение. Мощности хватит, чтобы дать энергию низковольтным (12 Вольт) лампам или светодиодам. Но запас электричества в данном источнике не вечен, через время батарею придется зарядить. Поэтому данный метод разумнее оставить «про запас», использовать как резервный.

Генератор

Современные производители предлагают специальные устройства для туристов и экстремалов – биотопливные генераторы энергии. Устройство питается на щепе, шишках, пеллетах, загружаемых в топливный отсек. Вырабатывает свет, тепло, нагревает воду, заряжает телефон. Главный недостаток – цена.

Комбинированная система освещения гаража

С целью повышения надежности, в том числе там, где перебои с подачей электроэнергии не редкость, бытовую сеть часто дублируют резервной, с питанием от бензогенератора или АКБ.

Так работают контуры электроснабжения там, где нужна непрерывная подача энергии. В этом случае предусматривается ручное или автоматическое переключение на резервный источник при отказе штатного.

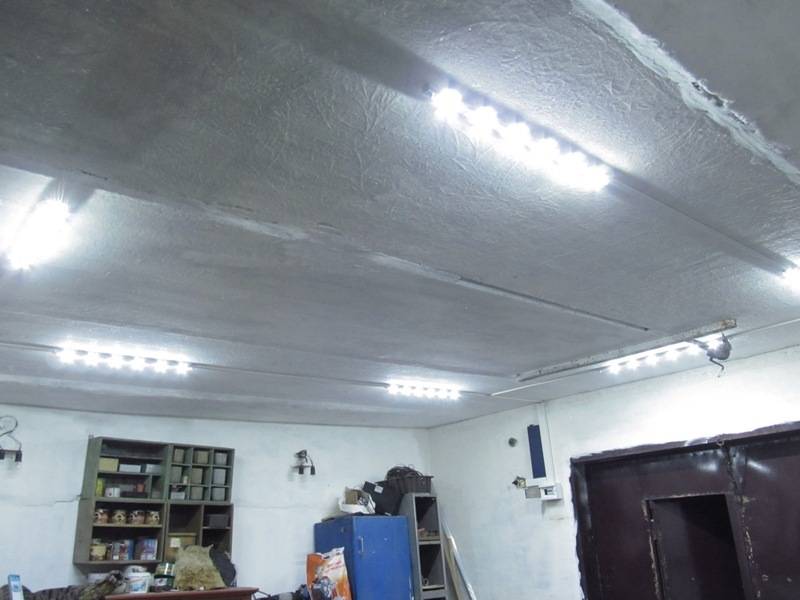

Светодиодное освещение

При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.

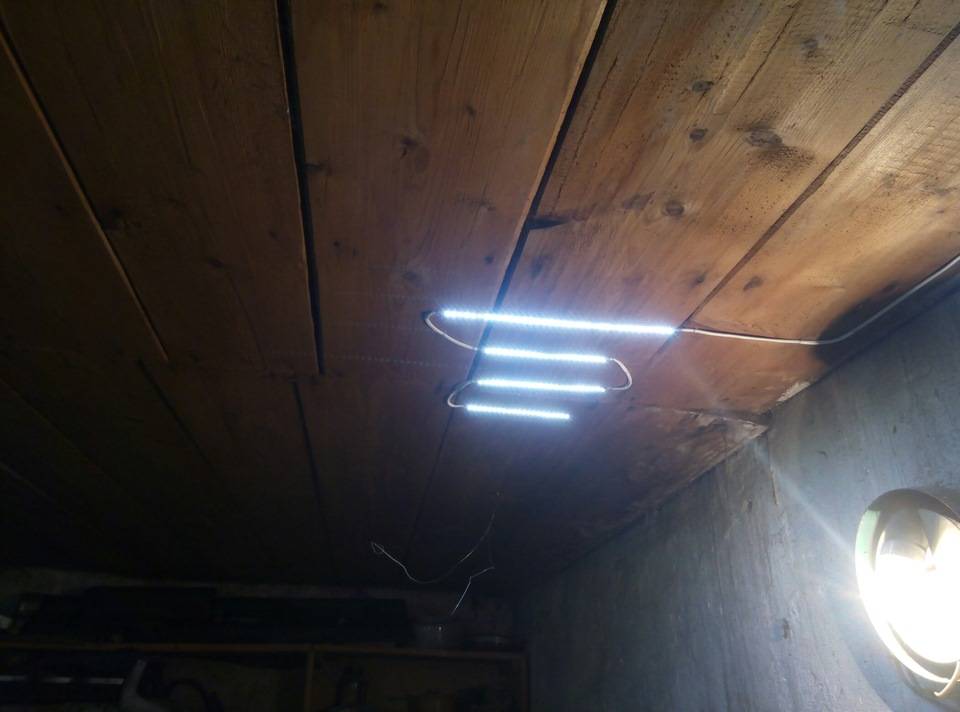

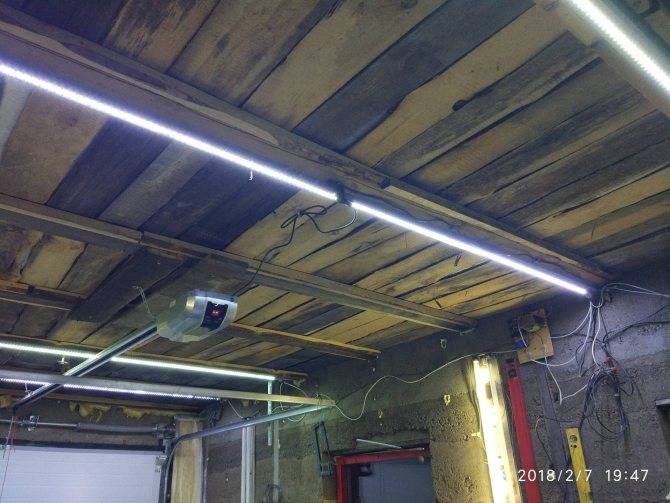

Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.

Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.

Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.

Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.

Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.

Оптимально использовать один из двух вариантов:

Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.
Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.

За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.

Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.

Размещение солнечных батарей

В последнее время большой популярностью среди населения пользуются солнечные батареи, которые являются экологически безопасным, чистым источником электроэнергии. Солнечные панели активно устанавливают владельцы дач, загородных домов, а также люди, проживающие в квартирах. Благодаря применению солнечных панелей, пользователь может не только сэкономить на использовании электроэнергии, но еще обеспечить помещение автономным источником питания.

Именно по этой причине, некоторые владельцы гаражей, когда нет возможности подключиться к электросети, устанавливают солнечные панели, которые являются автономным источником энергии и прекрасно подходят для создания качественного освещения внутри помещения. Однако, несмотря на свою постоянно возрастающую популярность, у солнечных батарей есть и некоторые недостатки:

высокая стоимость;
сложность подключения (далеко не каждый пользователь сумеет самостоятельно, без помощи специалистов, корректно подключить осветительные устройства и солнечные панели к специальным накопительным приборам);
сложность установки.

Однако, несмотря на высокую стоимость, солнечные батареи являются качественным и надежным источником энергии, благодаря применению которого можно обеспечить продолжительную автономную работу осветительных приборов. Кроме того, излишки выработанной такими панелями электроэнергии, пользователь может продавать государству (если есть возможность подключения к электросети).

Солнечные батареи позволяют использовать для одновременной работы нескольких светильников на 12 В. Кроме того, купив к панелям специальный инвертер либо преобразователь, можно получить напряжение в 220 В.

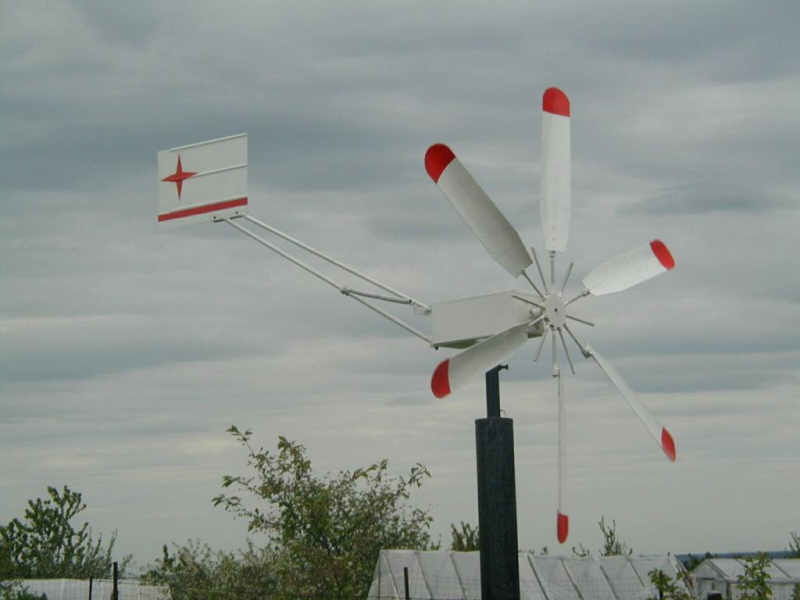

Самодельный ветрогенератор

Альтернативным вариантом автономного электроснабжения гаража и дачи в целом является установка ветряка, который также может генерировать бесплатное электричество. Можно купить уже готовое устройство, однако стоить оно будет довольно дорого. За 2-киловаттную модель придется отдать около 100 тысяч рублей. Именно поэтому мы предлагаем вам сделать ветрогенератор своими руками, благодаря которому можно будет пользоваться светом в гараже без электричества.

Единственное, что нужно учитывать – скорость ветра. Если в вашем регионе либо месторасположении участка отсутствуют сильные порывы ветра, получить бесплатную электроэнергию вряд ли получится.

Как вообще делается освещение

При строительстве любого помещения всегда на этапе планирования должны закладываться системы освещения

Особенно это важно для таких построек, как гараж, который можно возвести своими руками без особых проблем. Прежде чем делать в этом помещении автономное освещение, необходимо продумать следующие моменты:

какой уровень освещения нужно организовать;
какие осветительные приборы будут использоваться;
какой вид источника света будет вкручиваться в светильники.

Вариант подсветки гаража

При этом необходимо помнить, что освещение гаража, даже автономного плана, должно обязательно отвечать следующим правилам:

быть безопасным. Автономное освещение в данном случае будет наиболее актуальным, так как в этом случае отсутствует проводка, а значит – и риск получить электротравму;

уровень освещения должен быть комфортным для глаз. Чтобы правильно рассчитать уровень освещенности для данного помещения, необходимо опираться на нормы, приведенные в СНиП для гаражей;
свет, который будут создавать светильники, должен освещать все пространство, включая углы. При этом он должен быть равномерным. Для достижения такого уровня освещенности можно использовать общий и локальный тип подсветки;
размещение осветительных приборов должно осуществляться по удобной для вас схеме. Это позволит сделать работу в гараже удобнее и комфортнее.

Еще одним немаловажным фактором, который обязательно нужно брать во внимание при создании автономного освещения в сооружениях гаражного типа, является экономное потребление электроэнергии. В данной ситуации наиболее эффективно себя зарекомендовал светодиодный светильник любой модели (особенно маломощные на 12 вольт)

Светодиодный светильник на 12 вольт

Дело в том, что такие приборы при мощности всего в 12 вольт способны давать яркий световой поток и при этом потреблять минимальное количество энергии.

Для создания своими руками автономного освещения такой светильник подходи как нельзя лучше.

Правила безопасности

Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности. Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.

Необходимо принимать во внимание все основные правила СНиП:

Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.

Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.

Делаем заземление своими руками

Пора узнать конкретную инструкцию для проведения надежного заземления в гараж своими силами.

Сразу остановимся на важном совете от специалистов. Контакты нуждаются в особенно пристальном внимании. Не надо делать скрутки

Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов

Не надо делать скрутки. Надежное, качественное соединение обеспечивают клеммы. Поэтому стоит потратить чуть больше времени и аккуратно подключить клеммы во всех местах соединения контактов.

Начнем с наиболее существенных моментов.

УЗО имеет большое значение. Оно позволит обеспечить безопасность электропроводки даже при утечке тока. Необходимо устанавливать устройство защитного контура, поскольку именно оно и становится оптимальным гарантом для заземляющего контура. Если возникает какая-либо аварийная ситуация, электричество на вводе сразу же отключается благодаря УЗО.
Вам понадобятся электроды. Для их изготовления лучше всего использовать металлические уголки. Запаситесь этим материалом. Оптимальный размер металлического уголка – минимум 50 на 50 мм. Длина подойдет в 2-2,5 метра. Некоторые гаражники заменяют уголки металлическими трубками. Это тоже нормальное решение. Толщина стенок такой трубки должна составлять не меньше 3,5 мм. Диаметр лучше подобрать больше, чем 32 мм.
Схема защиты тоже имеет значение. Здесь речь идет о форме. Кто-то прокладывает кабель в виде прямой линии, другие выбирают треугольник. Однако специалисты и гаражники рекомендуют другой вариант, уже проверенный и признанный оптимальным. Схема заземления гаража должна быть Т-образной. В таком случае два электрода располагают по углам, непосредственно в передней части гаражного помещения. Два других электрода вкапывают в смотровой яме. Четыре заземляющих железных электрода соединяют друг с другом. Потом все они подключаются к соответствующей шине в щитке.
Гибкий провод становится заключительной деталью заземляющего контура. Именно он соединяет подземную систему с шиной заземления, которая расположена на щитке. Специалисты, опытные электрики советуют использовать медный кабель, сечение которого составляет 6 мм. кв. Можно взять и алюминиевый провод, но тогда понадобится сечение 16 мм. кв.

Если у вас уже подготовлены все необходимые материалы, пора начинать монтировать заземляющий контур для вашего гаражного помещения.

Алгоритм работы

Рассмотрим инструкцию.

В первую очередь электроды необходимо поместить в землю. Выкапывайте углубления, примерно по 50 см глубиной, в соответствии с вашей схемой размещения электродов. Между ямками сделайте траншеи. Они пригодятся для прокладки соединяющей заземляющей арматуры.
Соблюдайте шаг между электродами в 1,2 метра. Как только вы сделали углубления, приходит время вбивания уголков в почву. Желательно каждый уголок сначала заострить с помощью болгарки. Тогда работа пойдет быстрее. Можно использовать трубки, толстую арматуру для изготовления электродов.
Затем вбейте электрод в землю кувалдой. Он должен до конца войти в почву. Мастера отмечают, что верхний конец каждого электрода должен располагаться ниже поверхности земли на 0,5 метра.
Вбитые в землю уголки нужно соединить металлической полосой. Вам понадобится профиль с шириной 4 см. Толщина металла должна составлять минимум 5 мм. Желательно использовать сварку для соединения элементов. Металл сначала зачищается, а затем сваривается.
Для оптимального подключения провода к уголку используйте обычный болт или соединительную клемму.
На завершающем этапе протягивается трехжильный провод. Он должен идти от щитка в 220 Вольт по гаражу. Этот кабель и подключается с соответствующим заземлением к розеткам, осветительным приборам.

Если рассмотреть алгоритм прокладки заземления, можно убедиться: данная работа вполне выполнима. Монтаж простой, не требует много времени, экономичен.

Когда гаражное помещение располагается на придомовой территории, можно не делать отдельное заземление. Достаточно организовать заземляющую систему для самого дома, а потом уже от дома к гаражу провести трехжильный кабель от щитка. Главное, выполнять все последовательно, не спеша, в полном соответствии с инструкцией и рекомендациями.

Полезные советы

Ну и напоследок хотелось бы предоставить к Вашему вниманию несколько полезных советов по отношению к тому, как правильно сделать освещение на даче своими руками:

Подсветку садовых дорожек осуществите с помощью солнечных светильников. Они недорогие, красивые и практичные, к тому же могут украшать территорию как ночью, так и днем.
Ни в коем случае не используйте лампы накаливания. Данные источники света давно уже потеряли свою практичность, т.к. имеют низкий КПД, короткий срок службы и высокое энергопотребление. Останавливайте свой выбор на светодиодных лампах.
Степень защиты электроприборов должна быть не меньше, чем IP 43. Данный индекс означает, что изделия надежно защищены от капель дождя, случайных брызгов и попадания в корпус мелкого мусора.
Серьезно подойдите к расчету сечения кабеля. Даже небольшие погрешности приведут к тому, что проводник не будет справляться со своей задачей. В итоге при перегрузках изоляция начнет плавиться, что в скором времени приведет к короткому замыканию.
Вы можете значительно сэкономить собственные деньги, создав уличный светильник своими руками. На сегодняшний день в интернете можно найти массу различных идей, для создания которых потребуется минимум денег, времени и сил.
Еще раз напоминаем о безопасности. Там где это будет возможно, устанавливайте 12-вольтные светильники с понижающим трансформатором. Обычно такой вариант используют при создании подсветки бассейна и других водоемов на участке.
Позаботьтесь о качественном соединении проводов в земле и на воздухе. Скрутка с изоляцией, которую так любят использовать дачники, запрещена правилами ПУЭ. Контакты проводников должны соединяться в специальных клеммах и муфтах, которые дополнительно необходимо защитить распределительной коробкой (в свою очередь ее корпус изолируется герметиком).
Обязательно сделайте автономное освещение дачи при помощи светодиодов и автомобильного аккумулятора. В этом случае если жилье останется без электричества, можно будет продолжить отдых, подключив лампочки от аккумулятора на 12 Вольт. К тому же таким способом Вы можете сделать освещение не только на улице, но и внутри дома, т.к. светодиоды, как правильно, переносные.

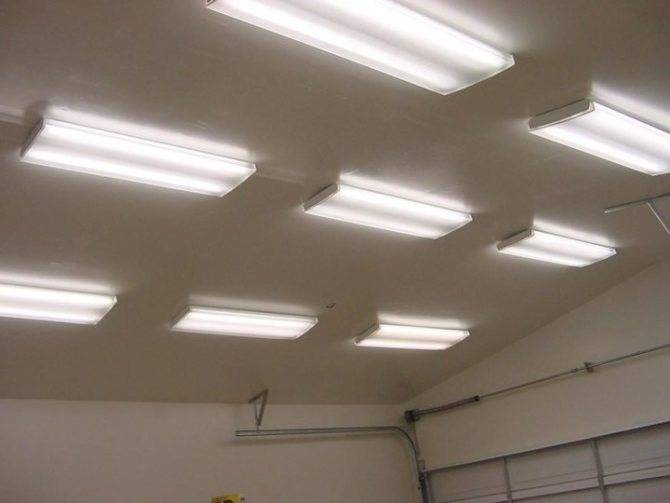

Как сделать свет в гараже: варианты осветительных приборов

Мощность (энергопотребление) светильников и их количество напрямую зависят от способа получения энергии. При подведенной к постройке внешней электросети с нелимитированным потреблением экономить на мощности ламп и их числе не приходится. Если планируется автономное освещение в гараже, необходимо рассчитывать на допустимый расход электроэнергии от аккумулятора или альтернативного источника (ветрогенератор, солнечные батареи и другое).

Работа в замкнутом, неотапливаемом (слабо отапливаемом) и часто сыром помещении требует от источников света:

высокой светимости при минимальном энергопотреблении;
прочности, стойкости к случайным ударам и толчкам;
сопротивляемости влаге, пыли, перепадам температур;
возможность стабильной работы при нестабильном напряжении;
соответствии входного напряжения нормативами для централизованных и автономных электросетей (220/380 В).

При выборе лампы учитывается интенсивность светового потока на 1 Вт мощности. Лидеры по этому параметру – светодиодные модели.

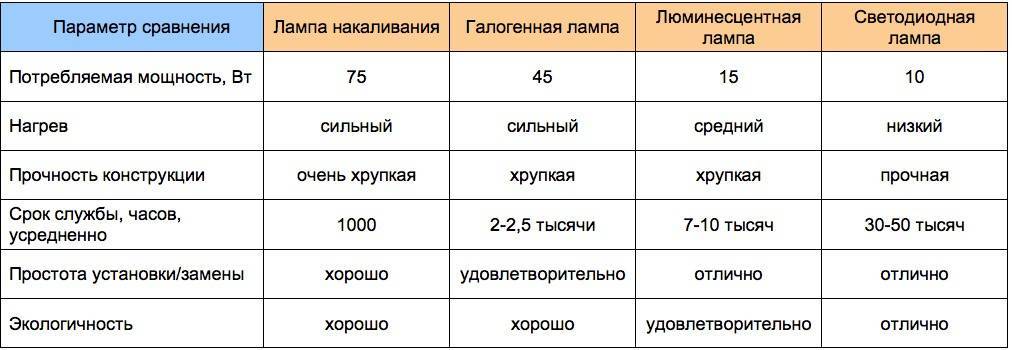

Принимаются во внимание и другие параметры источников света (в таблице проведено сравнение для ламп со световым потоком 800…900 Лм)

Важно: при низкой температуре (менее -5о Цельсия) люминесцентные лампы работают нестабильно, проблему создает также недостаточное напряжение в сети. Для галогенных светильников обязательна защита от пыли, прикосновений и перепадов напряжения. Их подключают через блок питания (12 В).

Их подключают через блок питания (12 В).

Таким образом, освещение гаража светодиодами – наиболее безопасный и практичный, но не дешевый вариант.

Основные критерии выбора

Итоговое количество светильников в гараже зависит от целей освещения. В одном случае будет достаточно фоновой подсветки всего помещения с отдельно запитанным ярким источником света в рабочей зоне. В другом – потребуется равномерное распределение мощного светового потока по всей площади.
Система освещения гаража, как минимум, должна быть запитана от двух различных автоматических выключателей. В этом случае владелец не останется в полной темноте, если возникнет неисправность в одной из групп.
Немаловажным критерием выбора светильников для гаража является качественная сторона. Дешёвые китайские светильники имеют низкий рабочий ресурс и уровень безопасной эксплуатации. Они не терпят перегрузок по температуре и току, их нельзя оставлять без присмотра. Пластиковый рассеиватель занижает светоотдачу, а спустя некоторое время становиться хрупким.

Гаражные светильники, оснащённые цоколем Е27, имеют неоспоримое преимущество. В них всегда можно вкрутить лампочки, наиболее подходящие для работы:

недорогие со спиралью и тёплым световым оттенком;
средней стоимости КЛЛ с нейтральным светом;
дорогие светодиодные желаемой мощности и температуры цвета.

Выбор светодиодных ламп и приборов освещения для гаража должен быть обдуманным. Рынок светодиодной продукции наполнен китайскими подделками, обещающими невероятную светоотдачу с незначительным энергопотреблением. Чтобы не разочароваться в покупке, рекомендуем попросить продавца снять рассеиватель и убедиться в качестве сборки и установленных компонентов. На данный момент актуальным является типоразмер SMD 5730, SMD 5630, SMD 3014 и COB-матрицы. Не будет лишним и гарантийный талон на приобретенный товар.

https://youtube.com/watch?v=ugJqQjbigQc

У каждого владельца гаража должен быть в наличии переносной фонарь под цоколь Е27 с отражателем и защитной решеткой. В этот универсальный светильник можно вкрутить лампочку накаливания, КЛЛ или светодиодную. Длинный провод с двойной изоляцией обеспечит безопасное ведение работ в любой точке гаража.

Многие автомобилисты мечтают о гараже, чтобы хранить там свою машину. Это помогает не только продлить срок эксплуатации автомобиля, но и обезопасить его от кражи. Тем не менее, гараж рассматривается не только как помещение для хранения машины. Многие автомобилисты разбираются не только в «стальных конях», но и в других специальностях. Поэтому гараж — идеальное место для мастерской, где можно коротать не только часы, но и сутки.

Все гаражи имеют разные конструкции, в большинстве из них отсутствует естественное освещение. Это заставляет хозяина самостоятельно думать о том, как же сделать свою «мастерскую» более светлой. Провести свет в гараж — не самое трудное дело в его обустройстве, и сегодня мы рассмотрим все возможные варианты.

3 способа освещения гаража без электричества.

Автолюбители ежедневно проводят в нем многие часы своей жизни, причем не только для ремонтных работ. Окна в таких местах не предусмотрены, поэтому полноценное освещение здесь выходит на первый план.

Возникает либо масса препонов с документами, либо элементарно поблизости этих самых электросетей попросту нет. Но не стоит расстраиваться, ведь существует несколько простых способов осветить свою гаражную постройку, даже не имея под боком линий электропередач.

какие светильники будут применяться

какие лампочки будут в этих светильниках

какой интенсивности освещение вам необходимо

Даже при таком напряжении питания, они вполне способны выдавать полноценный световой поток ничем не хуже ламп накаливания 220В. Освещение от них будет яркое и равномерное.

При этом, расход энергии от автономного источника питания сведется к минимуму. Запитать их можно от аккумуляторов минимальной мощности. Не обязательно от автомобильных, подойдут даже б/ушные компьютерные ИБП.

Лампочки разной мощности под обычный патрон Е27 на 12В можно заказать у китайцев отсюда.

Еще в качестве подсветки можно применить светодиодную ленту. Если ее наклеить по периметру помещения, или лентами по несколько полос в центре, то получится общее равномерное освещение.

Также кусочки такой ленты можно вклеить в старый прожектор, взяв из под него только корпус. Благодаря отражателю, освещение будет более чем ярким, а потребление минимальным.

Короткими отрезками ленты удобно организовывать локальную подсветку рабочего места или смотровой ямы.

Только не забывайте про влажность. Из-за нее, для ям нужно покупать не простую ленту с защитой IP20, а модели с повышенным классом влагозащиты.

То же самое относится и к погребу. Вообще использование в таких местах освещения U=12В является единственно правильным решением. Если это будет не лента, а светильник, то его тоже нужно выбирать с влагозащитой.

Когда вы определились с источниками света, далее требуется сделать выбор, от чего же они будут получать питание.

Сразу оговоримся, что не будем всерьез рассматривать такие экзотичные виды как солнечные панели, ветрогенераторы или филиппинский фонарь.

Фактор воровства и вандализма здесь никак нельзя игнорировать. Тем более, подобные источники имеют кучу недостатков:

Техника безопасности при подключении к электросети

Для личной безопасности, при электрификации гаража, настоятельно рекомендуется придерживаться некоторых правил безопасности:

В первую очередь важно убедиться в отсутствии напряжения.
Для этого следует отключить автоматы в щитке или выкрутить пробки.
Работайте в удобной одежде, не сковывающей движения.

Используйте только качественные и целые электроинструменты, в которых не нарушены соединения и нет неизолированных кабелей.
Если рукоятки ручных инструментов не из прорезиненного материала, обмотайте их изолентой в несколько слоёв.

Для выполнения работ на высоте обязательно используйте козлы или помосты.
Их замена на стулья, бочки, коробки или другие предметы небезопасна.

К монтажу проводки в гараже важно отнестись ответственно и обдумывать каждый последующий шаг. От правильности выполнения работы будет зависеть надёжность электропроводки и самое главное – личная безопасность

Зачастую автолюбители используют гаражное помещение как мастерскую. Ремонт и обслуживание автомобиля невозможны без освещения и электричества, для чего потребуется разводка электропроводки. Чтобы электрифицировать помещение своими руками понадобится создать схему, в которой будут указаны все необходимые элементы.
