Как самостоятельно провести электричество в гараж — пошаговая инструкция

Как защищает контур заземления

Представим ситуацию, когда контура заземления у вас нет, и в распределительной сети гаража отсутствуют устройства защитного отключения. Изоляция фазного проводника внутри сварочного аппарата нарушилась, на его корпусе появился потенциал фазы.

Поскольку нейтраль трансформатора на подстанции, питающей гаражи, глухо заземлена (соединена с контуром заземления подстанции), то разность потенциалов между поверхностью земли и корпусом сварочника составит 220 В. Ваша обувь не является изолятором – ток она проводит. Прикоснувшись к корпусу, вы окажетесь под напряжением. Через тело потечет ток, величина которого зависит от многих факторов, но при напряжении 220 В гарантированно будет выше предела не отпускания – 15 мА. Мышцы сокращаются, вы не сможете разжать руку, держащую опасный предмет. При больших токах рано или поздно наступает смерть, если не удастся вовремя освободиться или отключить питание.

Теперь соединим корпус с контуром заземления. Снова представим ситуацию, когда повредилась изоляция фазного проводника внутри него.

Теперь защита работает, и происходит это поэтапно. Первый этап называют защитным отключением. Если контуры гаража и подстанции электрически связаны между собой, то через фазный проводник пойдет ток короткого замыкания. Автоматический выключатель или предохранитель, защищающий ввод гаража или отходящую линию в нем, отключит поврежденное электрооборудование за незначительное время. Если даже вы держались при этом за корпус, то времени воздействия тока на ваш организм не хватит, чтобы причинить ему вред.

Если контуры между собой не связаны или эта связь не обеспечивает возникновения тока, достаточного для срабатывания защиты, потребуется установка УЗО для защиты отходящих линий. Тогда определяющим фактором для защитного отключения будет не ток короткого замыкания (хотя он все равно возникнет), а ток утечки на землю через контур заземления гаража. Почувствовав его, УЗО сработает и отключит линию.

Если не произойдет ни того, ни другого, вы все равно будете защищены. Вы стоите на поверхности земли, а сопротивление вашего тела между точкой прикосновения к корпусу и ногами – сотни килоом. Сопротивление же заземляющего проводника между корпусом и контуром заземления составляет доли Ома. Сопротивление контура заземления – единицы или десятки Ом.

Получаем два параллельно соединенных эквивалентных сопротивления: вашего тела и заземляющего контура. Большая часть тока пойдет по пути наименьшего сопротивления, то есть – в контур. На вашу долю останется незначительная величина, ниже порога не отпускания.

Как сделать заземление в гараже

Как сделать заземление в гараже

Гараж является помещением, обладающим повышенным уровнем опасности. С одной стороны, это обусловлено размещением внутри горючих материалов, представленных топливом, смазывающими веществами, красками и прочим.

С другой же, гараж редко обладает превосходной изоляцией от негативных воздействий извне, следовательно, внутри может складываться повышенная влажность и аномальная температура, наносящая существенный ущерб электрической установке.

Поэтому, зная, как сделать заземление в гараже, вы сможете избавиться от множества проблем, связанных с эксплуатацией систем освещения или точек подключения специализированного оборудования.

Кроме того, вы сможете защитить дорогостоящее имущество и даже нечто более ценное – свою жизнь.

Как сделать заземление в гараже – наиболее экономичный способ

Гараж является объектом, на котором принято экономить – в нем не создается комфортабельных условий и красивой отделки. Аналогично снижается и стоимость электроустановки за счет относительно малой мощности.

Несмотря на недопустимость подобного решения в отношении иных объектов, экономить вы можете и на контуре системы безопасности.

Установленная на заземление в частном доме цена может быть чересчур высока для гаража, поэтому вам стоит обратиться к специалистам компании «Energy-systems», чтобы получить возможность создать модульно-штыревую систему, отличающуюся исключительно малой стоимостью без потери основных характеристик.

Кроме того, компактные габариты высокоэффективного проводника существенно ограничивают объем проводимых земляных работ, необходимых для достижения требуемого уровня надежности и безопасности.

После монтажа модульной системы остается только соединить его с шиной объекта, обеспечив свободное прохождение импульса.

Как сделать заземление в гараже максимально безопасным?

В отличие от крупных объектов, при конструировании гаража лучше не применять сварные соединения шины – их заменяют болтовыми. Подобная компоновка позволяет максимально быстро осуществлять ремонт или замену отдельных компонентов, а также выполнять проверку.

Стоит помнить, что диагностика состояния шины проводится каждые полгода – каждый разрыв осматривают снаружи, а также простукивают омедненным молотком.

При необходимости используют омметр, следя за тем, чтобы переходное сопротивление ни в одной точке не превышало 0,05 Ом.

Шину модно прокладывать по наружной стене, так как существенного прироста надежности и долговечности ее внутреннее размещение не даст. В этом случае необходимо только организовать ее защиту и использовать антикоррозионное покрытие, предотвращающее ускоренный износ. Также можно заменить модульную систему традиционной, представленной на рисунк выше.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

06.02.2015

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность

В любом случае важно правильно расположить лампочки, розетки и выключатели

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

  • Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.

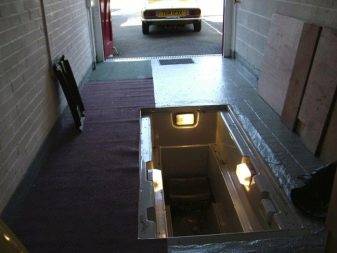

  • Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

  • Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.

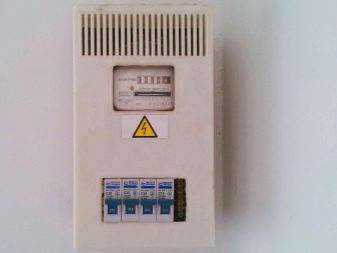

  • Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

В кооперативных гаражах

В автокооперативах к каждому гаражу подведено электропитание, о состоянии которого должен заботиться электрик, но что касается проводки внутри помещения, то здесь можно импровизировать, разумеется, в пределах допустимого. Поэтому придется разрабатывать индивидуальную схему электропроводки, учитывая выделенную или предельно допустимую мощность.

Выясните, какой мощности установлен автомат на входе. Если 10 А, то можно рассчитывать только на то, что в гараже, кроме освещения, можно будет подключить к сети маломощную дрель, болгарку и им подобные, да и то не одновременно. Когда входной автомат рассчитан на ток срабатывания в 16 А, то можно будет кратковременно пользоваться немощной бытовой электросваркой. При установленном автомате в 25 А особых ограничений по мощности не будет.

Зачем заземление в гараже

Заземление в гараже жизненно необходимо, если нет желания попасть в неприятную ситуацию.

Электроприборы, обогреватели, а также металлические стены гаража являются первыми источниками риска. При увеличении температуры в помещении вода конденсируется на электропроводке и приборах. Это несет потенциальную опасность, ведь вода является проводником электрического тока. Чтобы заземлить все инструменты, следует использовать заземляющую жилу, а потом подвести к ней электропроводку. В противном случае электрический ток может выйти на корпусы приборов, что станет причиной трагедии.


правила заземления

true-rock › Блог › И ещё раз об электроснабжение гаража

Сразу уточним, что гараж, в плане электробезопасности, помещение с повышенной опасностью. И рекомендую использовать любые электроустановочные изделия со степенью защиты не ниже IP44. А устройства защитного отключения с током отключения до 30 мА использовать обязательно.

Всё, со вступлением окончено, перейдем к самому электроснабжению гаража. Для начала определимся где у нас будет узел учёта. Тут два основных варианта: 1. Узел учета будет у нас внутри помещения. К стати, тут один пользователь, stranniksberg

, попытался разобраться с таким случаем и именно после тех двух заметок, что я приводил выше — «Гаражная электрика для начинающих». 2. Узел учета находится за пределами нашего гаража.

Теперь по подробнее. 1. Счетчик и вводной автомат у нас в гараже:

По щиту: вводный автомат 2Р С25А, после подключен электросчетчик, после счетчика УЗО и индикатор (для удобства). А далее автоматы: С10А для освещения, С16А для розетки х2

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

  • Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

  • Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

  • Ретро проводка в деревянном доме: расчет параметров, проектирование, монтаж и подбор винтажных элементов. 165 фото стильных идей

Основные моменты по технике безопасности

  1. Правилами техники безопасности пренебрегать не следует, так как от этого зависит жизнь и здоровье человека, выполняющего монтаж и реализацию энергообеспечения гаража своими руками.
  2. Все работы на токоведущих частях выполняются после отключения его от электрической сети, а также проверки наличия опасного потенциала. Использовать только исправный и проверенный указатели напряжения.
  3. Перед работой с перфоратором, болгаркой, другим электрическим инструментом следует проверить визуально шнур питания на наличие повреждения изоляции.
  4. Одевать защитные очки при работе с электроинструментом.

Таким образом, подключение электричества, разводка кабельной продукции, а также организация рабочего места и освещения в гараже является несложной процедурой, если выполнять требования электробезопасности, а также прислушаться к советам профессионалов по выбору сечения проводов, коммутационной и защитной аппаратур.

Зачем заземление в гараже

Заземление в гараже жизненно необходимо, если нет желания попасть в неприятную ситуацию.

Электроприборы, обогреватели, а также металлические стены гаража являются первыми источниками риска. При увеличении температуры в помещении вода конденсируется на электропроводке и приборах. Это несет потенциальную опасность, ведь вода является проводником электрического тока. Чтобы заземлить все инструменты, следует использовать заземляющую жилу, а потом подвести к ней электропроводку. В противном случае электрический ток может выйти на корпусы приборов, что станет причиной трагедии.

правила заземления

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

  1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
  2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
  3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Системы заземления

В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.

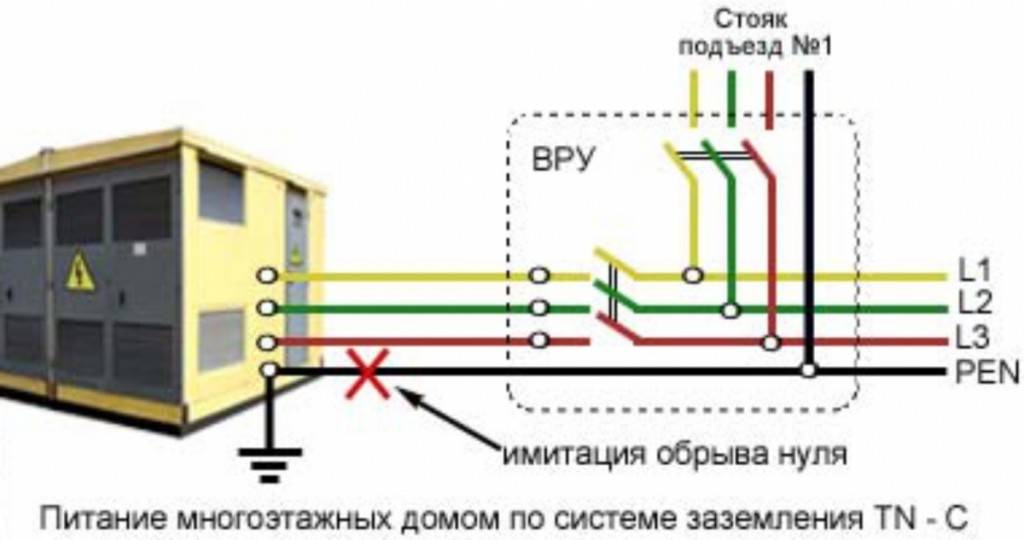

Система TN-C

Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.

Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.

Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.

Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.

Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.

Система TN-S

Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.

Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.

Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.

Система TN-C-S

Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.

Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.

Система ТТ

Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.

Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Способы прокладки электросети до гаража

Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:

  • для гаража без смотровой ямы;
  • для гаража со смотровой ямой.

Рассмотрим подробнее каждый из них.

Без смотровой ямы

В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.

В схему входят следующие элементы:

  • пара розеток;
  • одноклавишный выключатель;
  • устройство защитного отключения;
  • 4 светильника;
  • оборудование для учета потраченной электроэнергии;
  • распределительный щит;
  • электрическая проводка.

Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.

Со смотровой ямой

Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.

Инструкция по прокладке проводки в гараже

Чтобы электропроводка в гараже своими руками была выполнена согласно технологии, предлагаем вам ознакомиться с пошаговой инструкцией. Все работы состоят из нескольких последовательных этапов. Этот этап лучше начинать тогда, когда у вас уже разработана схема. По ней вам будет легче произвести точный расчет материала и, собственно говоря, выполнять монтажные работы электропроводки в гараже.

Еще стоит сказать несколько слов об особенностях проектирования электропроводки в гараже. Разделите линии на освещение и розетки. Также разделите линии освещения гаража на левую сторону и правую. Можно отдельно провести линию в смотровую яму или по центру гаража. Благодаря этому вы сможете экономить свет, включая его только там, где он действительно необходим.

Итак в первую очередь осуществляется установка электрического щитка, в котором будет произведена вся развязка проводов. Также к щитку подводится вводной кабель. Далее раскидываете провода для розеток, осветительных приборов, выключателей и прочее. Метод крепления провода зависит от того, какой метод укладки вы выбрали. Если наружный, то сперва прокладываете короб. Если внутренняя, то изначально при помощи перфоратора и зубила изготавливаете штробы. Это пыльный и трудоемкий процесс работы. Однако, конечный результат будет вас радовать.

Чтобы упростить задачу изготовления штроб, предварительно согласно схеме, выполните разметку всех стен. Нарисовав места прокладки проводов, розеток и выключателей, можете приступать к пыльной работе. Далее, уложив все провода в штробы, следует прихватить их алебастром или гипсом. После, устанавливаются распределительные коробки, коробки для розеток и выключателей.

В распределительных коробках осуществляется связка всех кабелей

Важно выполнить все точно. Для соединения провода лучше используйте скрутки. Они обеспечат надежный контакт

Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок

Они обеспечат надежный контакт. Если все провода и коробки установлены, можно заштукатурить все штробы и места вокруг распределительных коробок.

Когда все высохло, можно приступать к монтажу выключателей, розеток и осветительных приборов. Как видим, сделать электропроводку в гараже не составляет особых затруднений. Дополнительно предлагаем вам посмотреть видеоматериал, который посвящен нашему вопросу, а именно как сделать электропроводку в гараже своими руками:

Инструкции

Первоначально выкапывают ямки, примерно на полметра глубиной. Между ними проделываются траншеи для расположения заземляющей арматуры. Электроды следует размещать на расстоянии примерно в один метр, можно немного больше. Далее вбивают уголки в землю. Теперь с помощью тяжелого молотка нужно вбить электроды. Каждый электрод вгоняют таким образом, что над ним остается около пятидесяти сантиметров почвы.

Уголки соединяют с помощью полосы металла, толщиной не менее пяти миллиметров. Приварив элементы с помощью сварочного аппарата, их соединяют между собой. Затем подключают провода к уголкам с помощью клемм.

По завершении всех работ остается только протянуть трехжильный кабель к щитку от помещения. Именно этот кабель используется для подключения ко всем электроприборам, он заземлен.

Нужно ли заземление в гараже, решать должен, конечно же, его владелец, но лучше это сделать заранее, не дожидаясь неприятных последствий

Внимание стоит обратить на то, что с электрическим током шутить нельзя

Если гараж располагается на территории возле места проживания, то устройство заземления в гараже иметь необязательно. Ведь система заземления находится в доме. В таком случае проводят трехжильный кабель от дома к гаражу.
