Гидравлический расчет двухтрубной системы отопления

Цель гидравлического расчёта – уже на этапе проектирования определить минимально необходимый диаметр труб и выбрать (при необходимости) циркуляционный насос достаточной мощности.

Общая последовательность сводится к следующим шагам:

  1. Расчёт необходимой мощности радиаторов и построение общей схемы теплового баланса.
  2. Определение расхода теплоносителя в каждом плече схемы.
  3. Расчёт диаметра трубопроводов.
  4. Выбор необходимой производительности насоса.

Для большей части мастеров, желающих самостоятельно оборудовать систему отопления небольшого дома можно ограничиться приблизительным расчётом и заложить 10-15% запаса по мощности батарей, котла, диаметру труб и производительности насоса.

Определение минимально необходимой мощности

Для точного расчёта тепловой мощности радиаторов (а, соответственно, и котла)можно воспользоваться калькулятором.

Дома из стандартных строительных материалов и с качественным утеплении потребуют 1,5-2 кВт тепловой мощности радиаторов на 10 м2 площади в северных регионах, 1-1,5 – в средней полосе и 0,6-1 кВт – в южных регионах.

Расчёт делают для каждой комнаты, а потом складывают все показатели. Данные наносят на единую схему для дальнейших расчётов.

Расход теплоносителя

Количество необходимого в единицу времени теплоносителя рассчитывают для каждого плеча схемы.

Для этого используют формулу: G=860*q/ΔТ, где

  • G — расход теплоносителя кг/ч;
  • q — тепловая мощность радиаторов в рассчитываемом участке (кВт);
  • ΔТ — разность температуры теплоносителя на входе и выходе радиатора, обычно принимают 20 оС.

Для дальнейших расчётов результат переводят в данные для воды при температуре 60оС (наиболее частый параметр в индивидуальных домах).

Используют формулу: GV = G /3600ρ, где

  • GV — расход воды, измеренный в л/сек;
  • ρ — плотность воды при 60оС.

Результат: 129/3600*0,983=0,035 л/сек.

Далее необходимо получившееся значение найти в таблицах гидравлического расчёта труб, их можно найти на сайтах производителей труб.

Пример такой таблицы.

Для нашего примера достаточно будет трубы с внутренним диаметром не менее 16 мм.

Расчёты проводят отдельно для каждого контура и отображают на схеме. Складывая расход по участкам, получают общий показатель, который учитывают при выборе труб стояков и циркуляционного насоса.

Варианты котлов для частного дома

Как выбрать водяной котел для отопления частного дома. Котлы бывают одноконтурными и двухконтурными, настенными и напольными. Также они отличаются по типу топлива на жидкостные, газовые, электрические и твердотопливные. Что из этого лучше?

Дровяная печь для отопления выглядит очень привлекательно, но требует внимания для поддержания температуры в доме.

Печи для водяного отопления в частном доме без газификации используются редко – на них обращают внимание те, кто хочет придать своему жилищу эксклюзивность. В результате на свет появляются солидные печи, построенные по принципу камина и использующие твердое топливо

Для поддержания определенной температуры в комнатах домочадцам придется постоянно подкидывать в топку дрова, но и в этом есть свое очарование – можно насладиться романтическим вечером перед потрескивающими дровами.

Что касается заводских твердотопливных котлов, то они могут работать на дровах, каменном угле, коксе и брикетированном топливе. Также в продаже встречаются котлы с автоматической подачей топлива из небольшого бункера. Твердотопливные модели – это наиболее экономичный вариант для обогрева загородных домов, не подключенных к газовым магистралям.

В негазифицированных домах нередко монтируются электрические и жидкостные котлы. В первом случае потребителей ждут просто гигантские расходы на электроэнергию, а во втором случае их будет преследовать вечный аромат дизельного или печного топлива. Но жечь жидкое топливо все-такие выгоднее, чем использовать электрические котлы.

Самодельные котлы для водяного отопления частного дома используются гораздо реже. Они работают на твердом топливе или на электроэнергии, а их самодельная конструкция нередко вызывает опасения в их надежности. Лучше все-таки использовать заводское оборудование, проверенное и протестированное.

Напольные котлы можно использовать как в системах с принудительной циркуляцией воды, так и с естественной. Настенные же используются только в системах с принудительной циркуляцией.

Для обогрева газифицированных домов применяются напольные и настенные котлы. Напольные котлы предназначены для использования в системах с естественной циркуляцией и в системах с принудительной циркуляцией с внешними циркуляционными насосами. Они обладают дешевизной, но не могут похвастаться хорошей эффективностью – чаще всего они отапливают «атмосферу».

Что касается настенных котлов, то они предназначены для эксплуатации в системах водяного отопления с принудительной циркуляцией. Такие котлы нередко изготавливаются по двухконтурной схеме, позволяя не только обогревать помещения, но и подготавливать горячую воду. В их конструкции уже предусмотрена встроенная обвязка – здесь есть расширительный бачок и циркуляционный насос.

Настенные котлы обладают большим КПД, показатель которого достигает 96%. Еще большей эффективностью отличаются котлы, построенные по конденсационной схеме.

Для использования в газифицированных домах мы рекомендуем использовать настенные котлы, либо остановиться на связке с напольным котлом в связке с бойлером косвенного нагрева (самый экономичный и надежный вариант). Для обогрева домов без газа оптимальным вариантом станут твердотопливные и жидкостные котлы. Также допускается создание отопительных систем с котлами, работающими от сжиженного газа.

Особенности монтажа: общие принципы

Первое, на что стоит обратить внимание при монтаже — это на объем предполагаемой работы. Желательно на руках иметь составленный план-схему и определиться с выбором материала

По заранее произведенным замерам на схеме обозначают точную длину каждой трубы, чтобы тем самым избежать дополнительных расходов.

Обычно для резки труб используют либо сабельную пилу, либо труборез. Оба способа используют в конкретных ситуациях:

  • Труборез использует специальные режущие диски. Они со временем затупляются, и их приходится менять.
  • Для труб из нержавеющей стали изобрели отдельные диски, которые затачиваются по улучшенной технологии и приобретают повышенную прочность.

Применять труборез можно не во всех случаях. Например, это невозможно когда нужно отрезать часть трубы от уже установленной конструкции. В этих случаях используют сабельную пилу, которая обеспечивает ровный спил.

Нарезка резьбы также имеет свои особенности. Есть два типа нарезки — цилиндрическая и коническая. Выбор зависит от типа возводимого проекта. После установки место соединения уплотняется льном или специальной лентой.

При монтаже в труднодоступных местах часто требуется выполнить изгиб трубы. Лучше всего с этой работой справляется трубогиб.

Иногда мастера меняют конструкцию трубы кустарным способом, для чего нагревают место предполагаемого изгиба и гнут трубы руками.

После выполнения всех работ необходимо провести проверку отопления. На языке мастера это называется опрессовкой. Этот этап работы важен, ведь при установке отопления нужно быть уверенным, что каждый элемент без нареканий выполняет возложенные на него функции.

Проверку проводят, искусственно создавая условия, превышающих рабочие. Это позволяет сразу заметить имеющиеся недостатки, которые были допущены при установке.

Рекомендуем ознакомиться: Виды и правила монтажа канализационных фитингов

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.

Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

  • Под нужды котельной в частном доме на дровах, используют любое техническое помещение, соответствующее следующим требованиям: высота потолков не менее 2,2 м, площадь 8-12 м². Присутствует приточная и вытяжная вентиляция и освещение.
  • Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
  • Дровяной котел для отопления частного дома с водяным отоплением, устанавливают на прочное основание. В случае подключения чугунного агрегата, потребуется сделать бетонный фундамент.
  • Чтобы предотвратить случайное возгорание при закладке дров, деревянное основание, по направлению открытия топочной дверки, застилают металлическим или асбестоцементным листом.
  • Хранилище под дрова размещают в смежном помещении.
  • Котел устанавливают в удобном для облуживания месте. Ко всем узлам: системе водоподготовки и фильтрации, оставляют свободный доступ.
  • Современное отопление частного дома дровяным котлом, зачастую требуют подключения к электросети. Обязательно устанавливают стабилизатор напряжения и источник бесперебойного питания. Автоматику подключают напрямую от щитовой, через автоматы и УЗО.
  • Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь .

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Одно и двух трубная схема. Однотрубная система предусматривает последовательное подключение каждой батареи. Водяной контур запитывает каждый радиатор, после чего, теплоноситель возвращается обратно к котлу. Недостатком является ухудшение теплоотдачи, по мере отдаленности от котла.Двухтрубная система не имеет данного недостатка. К каждому радиатору подсоединяется подающий и обратный трубопровод. Данная схема обеспечивает равномерную подачу тепла к каждой точке отопления.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.

При установке циркуляционных насосов. дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.

Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Расчет мощности и температуры тёплого водяного пола

Особенности водяной отопительной системы

В рейтинге популярных моделей отопления первое место лидера занимает индивидуальная система обогрева горячей водой. Циркуляция теплоносителя происходит по замкнутому трубопроводу, проложенному от источника генерации к радиаторам отопления. Горячая вода поступает в радиаторы, которые за счет большой площади нагрева, и излучают тепловую энергию.

Модель отопительного котла выбирают с учетом используемого топлива.

Виды отопительных систем

Классификация индивидуальных отопительных линий с горячим водяным теплоносителем производится по следующим видам:

  • Место прокладки подающего трубопровода: верхняя и нижняя разводка. Такие схемы рекомендованы для двух- и трехэтажных домов.
  • Количество стояков. Различают однотрубную и двухтрубную схему монтажа отопления.
  • Расположение стояков. Подключение стояков может выполняться по вертикальной или горизонтальной схеме.
  • Схема прокладки отопительной сети. Разводка выполняется с путными или тупиковыми магистральными линиями.

Вид отопительной сети выбирается с учетом выбранной индивидуальной системы, отопительного котла и конструктивных особенностей жилого дома.

Основные элементы водяного отопления

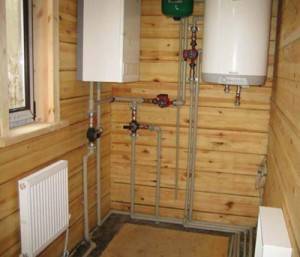

Автономная система отопления частного дома или квартиры состоит из следующих основных элементов:

  1. Нагревательный котел. В этом устройстве происходит преобразование топлива в тепловую энергию, передаваемую теплоносителем по трубам.
  2. Трубы отопления. В настоящее время практически все системы монтируют из полипропиленовых или металлопластиковых труб, металлические стальные трубопроводы практически не применяют.
  3. Запорная арматура. Шаровые вентили устанавливают для перекрытия подачи воды, дроссели регулируют теплоотдачу нагревательных приборов, термостатические головки поддерживают заданную комфортную температуру в помещении, автоматические воздухоотводчики сбрасывают лишний воздух из системы отопления.
  4. Приборы безопасности. Расширитель, предохранительный клапан, манометр защищают отопительную систему от аварийных ситуаций.
  5. Радиаторы отопления. Чугунные, стальные, алюминиевые, биметаллические батареи являются неотъемлемой частью индивидуального отопления.

На заметку: Дополнительно устанавливаются автоматические приборы, поддерживающие заданную температуру в помещении – программаторы, которые самостоятельно регулируют режим включения отопительного котла.

Преимущества и недостатки системы водяного отопления

Основные достоинства водяной системы отопления:

  • Возможность регулирования температуры обогрева. Дровяные печи быстро прогревают воздух в помещении, но, к сожалению, контролировать этот процесс невозможно.
  • Высокая степень надежность и возможность работы в автоматическом режиме.
  • Экономичность. Обогрев жилых домов электричеством из-за высокой стоимости энергоресурсов обходится владельцам жилья намного дороже.
  • Комфортность пользования. В отличие от парового отопления с нерегулируемой температурой нагрева отопительных приборов, водяной контур обеспечивает более комфортный нагрев радиаторов.

Главные недостатки водяного отопления:

  • Медленный нагрев отопительных приборов.
  • Трудоемкость монтажа.
  • Возможное замерзание воды в трубопроводах.
  • Необходимость периодической чистки батарей отопления от твердых солевых наслоений.

Выбор схемы водяного отопления дома

Пример схемы водяного отопления одноэтажного дома

Установка водяного отопления считается одним из оптимальных способов поддержания комфортной температуры в доме. При этом у владельца есть выбор — двухтрубная система отопления одноэтажного дома или однотрубный аналог. Также нужно учитывать и другие нюансы организации этого типа теплоснабжения.

Сначала необходимо определиться – будет ли это схема отопления одноэтажного дома с естественной циркуляцией или и с принудительной. В первом случае движение теплоносителя осуществляется за счет его температурного расширения. Такой способ актуален только для небольших схем отопления. Если же общая площадь дома превышает 60 м² — рекомендуется установка циркуляционного насоса.

Насосный узел отопления

В таком случае не возникнут проблемы, которые имеет водяное отопление одноэтажного дома с естественной циркуляцией:

  • Неравномерное распределение тепла по радиаторам и батареям;
  • Обязательная установка труб больших диаметров (40 мм) для уменьшения потерь за счет трения воды о внутреннюю поверхность магистрали;
  • Инертность системы. Большое время нагрева, обусловленное медленным повышением температуры теплоносителя.

Однако схема отопления одноэтажного частного дома с насосом также имеет один недостаток – зависимость от электроснабжения. Но в этом случае при правильной обвязке насоса можно легко сделать схему отопления одноэтажного дома с естественной циркуляцией.

Если же необходима постоянная работа насоса – можно в систему добавить блок бесперебойного питания.

Однотрубная разводка отопления в одноэтажном доме

Однотрубная схема отопления

Это один из самых экономных способов теплоснабжения. Преимущество однотрубной системы отопления одноэтажного дома заключается в установке только одной линии магистрали, к которой последовательно подключаются радиаторы и батареи.

При этом нужно учитывать особенности этой схемы разводки. Она реализуется в домах с небольшой площадью. Если общая протяженность магистрали превышает 30м, то устанавливать однотрубную систему отопления одноэтажного здания не рекомендуется. Теплоноситель будет остывать, доходя до последних радиаторов в цепочке. Чуть большей максимальной протяженностью обладают схемы с циркуляционным насосом – до 50 м.

Байпас в обвязке радиатора

Что нужно учитывать во время проектирования однотрубного отопления в одноэтажном частном доме своими руками?

  • Возможность прокладки труб в труднодоступных местах;
  • Для гравитационной системы обязательно необходимо соблюдать уклон магистралей. Он должен составлять 3-4 мм на 1 м.п. трубопроводов;
  • Минимальное количество поворотных и разделительных узлов. Это снизит гидравлическое сопротивление при движении теплоносителя.

При установке радиаторов отопления одноэтажного дома своими руками необходимо сделать байпасы.

Кроме этих факторов следует правильно расположить котел относительно других отопительных приборов. Он должен находиться в самой низкой точке системы.

Двухтрубная схема теплоснабжения дома

Двухтрубные отопительные схемы

Практически все схемы отопления одноэтажного дома с двухконтурным котлом реализовываются на основе двухтрубной системы. Она отличается от вышеописанной наличием второй магистрали, по которой течет остывший теплоноситель. Подключается к обратному патрубку котла для повторного нагрева воды.

В этой схеме водяного отопления одноэтажного дома подключение радиаторов происходит параллельно. Т.е. от подающей магистрали к каждому прибору отводится соединительный патрубок. Подобная система характеризуется такими особенностями эксплуатации и проектирования:

  • Увеличение количества расходных материалов для монтажа обратного трубопровода;
  • Равномерное тепловое распределение по всем радиаторам;
  • Возможность ремонта или замены батареи без отключения всей системы;
  • При правильном расчете схемы отопления одноэтажного дома с двухконтурным котлом можно увеличить протяженность системы, установив новые трубы и радиаторы. Но при этом мощность котла должна обеспечить должный уровень нагрева теплоносителя.

Для двухтрубной системы отопления одноэтажного дома обязательно выполняется расчет основных параметров – диаметра труб, гидравлического и теплового распределения. Без этого система может работать недостаточно эффективно.

Двухтрубная система отопления

Цена двухтрубной системы отопления гораздо выше, чем однотрубной. Объясняется это тем, что для монтажа такой системы требуется большее количество материалов. Соответственно, увеличивается и объем монтажных работ, все это сказывается на стоимости.

Если предполагается, что отопительная система будет работать с настенным котлом (либо другим видом современных котлов), желательно использовать именно двухтрубную систему.

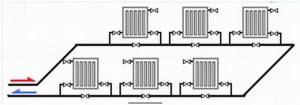

Схема стандартной двухтрубной системы отопления

Схема отражает все основные моменты монтажа двухтрубной отопительной системы – на ней изображены принципы установки магистралей водопроводной сети и отопления, указанны особенности подключения радиаторов.

Эта схема отображает боковое подключение радиаторов. Это не единственный вариант – возможно также диагональное либо нижнее подключение. При выборе типа подключения учитывают размер и вид радиаторов.

Если отопительная система устанавливается на нескольких этажах, необходимым является монтаж автостравливащих кранов. Если дом одноэтажный, такие краны устанавливают на последнем радиаторе системы (если есть полотенцосушитель, то и на нем необходимо установить автостравливающий кран).

На нижней точке радиатора обязательно устанавливают сливной кран, а на входе и выходе радиатора – специальные сливные краны.

Требования к обустройству и эксплуатации

  1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
  2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
  3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
  4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
  5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
  6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
  7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Схемы отопления деревянных жилых сооружений

Надо отметить, что схема отопления в деревянном доме является непростой. Конечно, можно использовать электрические, воздушные и печные варианты. Но большинство пользователей останавливают выбор на водяных системах отопления.

Дом из дерева отличается большой теплоемкостью, поэтому для его прогрева понадобиться больше тепловой энергии.

Помимо этого схема отопления частного дома предполагает, что надо постоянно поддерживать комнатную температуру воды. Необходимо это для того, чтобы помещение не отсырело. При подобном устройстве отопления система состоит из теплонагревательного котла, магистрали и отопительных агрегатов. Конструкцию необходимо оснастить шаровыми кранами и терморегуляторами. Конечно, для отопления деревянного дома можно использовать и искусственную систему теплоснабжения, но схема отопления без насоса все же встречается чаще. Более детально о системе отопления с насосной циркуляцией мы уже писали здесь .

Схема отопления двухэтажной жилой постройки

Реализуется система отопления с естественной циркуляцией двухэтажного дома в двухтрубных и однотрубных системах. Принцип у них один – от котла вверх на максимальную высоту поднимается труба, а потом идет распределение теплоносителя по конструкциям отопления. Различие заключается в следующем: в двухтрубной системе отопления вода, которая уже остыла, собирается в другую трубу, которая заводится на вход обратки теплового котла. Что касается однотрубной системы, на вход обратки котла идет трубопровод от выхода последней батареи. Двухтрубная схема отопления с естественной циркуляцией – наиболее подходящий вариант для домов с двумя этажами.

От однотрубной двухтрубная система отличается лишь порядком подключения отопительных элементов. Перед каждой батареей рекомендуется ставить регулировочный бак. Для обеспечения нормальной циркуляции воды в двухэтажном доме всегда хватает расстояния между центром теплового котла и верхней точкой подающего трубопровода. Поэтому аккумулирующая емкость для обогрева может быть оборудована не на чердаке помещения, а на втором этаже.

Схема отопления одноэтажной жилой постройки

Однотрубная схема отопления с естественной циркуляцией одноэтажного дома является наиболее подходящей для таких сооружений. Состоит такая система из одной трубы и включает котел для нагрева, трубопроводную разводку, проводку и расширительный бак. Схема подобной системы отличается простотой. Поэтому ее установку можно провести и своими руками. По периметру жилого помещения пускается труба. Выбирать надо трубы большого диаметра – не меньше ДУ32.

Монтируется труба внутри жилого помещения. Со стороны подачи разводка должна быть выше, нежели там, где обратка возвращается к отопительному котлу. В закольцовку врезаются радиаторы либо конвекторы. Для этого применяются трубы с диаметром поменьше. Желательно на подводках установить дроссели и вентили. Также нелишним будет ивоздушник. Подобная схема позволяет обогревать помещение без использования вспомогательной арматуры.

В частном секторы широко применяют горизонтальную систему отопления, которая классифицируется на тупиковые и попутные системы движения воды. При тупиковой системе каждая из батарей располагается дальше от котла. Подобная система может быть легко разбалансирована. Поэтому настраивают ее очень долго. Надо отметить, что попутная система отопления схема которой предполагает больший расход труб по сравнению с тупиковой, используется преимущественно в простых системах теплоснабжения.

Выбирая попутную систему, надо учесть, что циркуляционные кольца должны быть одинаковыми.

Все радиаторы в системе работают как один. Сегодня очень часто используют гибкие шланги для отопления дома. Они служат для подсоединения обогревателей к системе теплоснабжения.

Однотрубная система отопления

Основное отличие однотрубной системы отопления – совмещение двух магистралей: подающей и обратной. Это дает возможность использовать меньшее число труб и сопровождающего оборудования.

В одноэтажном доме может применяться горизонтальный или вертикальный вариант однотрубной отопительной системы. Оба подходят преимущественно для малогабаритных жилищ.

Горизонтальная система работает таким образом: теплоноситель поступает в основную магистраль и, распределяясь по горизонтальным подающим стоякам, равномерно перемещается ко всем радиаторам.

Вертикальная однотрубная система характеризуется тем, что в ней теплоноситель двигается по подающим стоякам сверху вниз: сначала из котла он попадает в магистральный трубопровод, расположенный на чердаке или мансарде, а от него – к батареям первого этажа.

Однотрубная система отопления

В обоих вариантах после охлаждения теплоноситель возвращается назад в нагревательный котел – он поступает туда по совмещенному обратному трубопроводу через насосную установку.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
