Установка парапетного газового котла своими руками

Что такое парапетный газовый котел?

Парапетные газовые котлы представляют собой отопительные агрегаты, совмещающие признаки атмосферных и турбированных моделей. Они полностью энергонезависимы, но оснащены камерой сгорания закрытого типа.

Особенностью этой конструкции является использование коаксиального дымохода, который присоединяется к задней части агрегата и выводится на улицу. Вывод дыма и забор свежего воздуха происходит в результате конвекционных процессов.

При запуске котла в работу в комнате не ощущается никаких запахов, отсутствуют даже следы копоти и прочих продуктов горения.

Кроме этого, в помещении не выгорает кислород, что позволяет сохранять микроклимат в нормальном состоянии.

Еще одной особенностью парапетных котлов является возможность использования в качестве самостоятельных обогревательных элементов. В нижней части корпуса имеются специальные отверстия, через который наружу выходит горячий воздух.

Он циркулирует в помещении и обеспечивает в нем заданную температуру.

В каких условиях наиболее целесообразно использовать такие котлоагрегаты

Парапетные модели применяются для организации системы отопления и горячего водоснабжения (ГВС) в зданиях, проектом которых не предполагается строительство полноценного дымохода, а также с проблемами в электропитании и других аспектах: стабильным давлением, мягкой водой и качественным топливом.

Однако нужно учитывать ограничение мощности в рамках от 4 до 46 кВт, т. е. по аналогичным показателям «парапетники» серьёзно уступают и настенным , и, тем более, напольным агрегатам. Это означает, что ставить их разумно только в относительно небольших помещениях (от 30 до 250 м2), по типу частных и дачных домиков, торговых площадок, офисов в ТЦ и, конечно же, квартир многоэтажек, в которых они как нельзя лучше вписываются в нишу под подоконником на кухне.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Возможность установки парапетного котла в деревянном доме

Практически любой деревянный дом разрешается оборудовать парапетным котлом: исключение – бараки и иные многоквартирные постройки старого образца.

Установка проводится по действующим правилам СНиП 42-101-2003:

• агрегат размещают на внешней стене, при этом снаружи должен оставаться пустой промежуток – от 0,3 до 3,1 м (зависит от мощности), без элементов фасада;
• выход дымоотвода запрещается проводить вблизи или непосредственно в закрытых помещениях (сенях, мансардах, подъездах, балконах, лоджиях и т. д.);
• монтажную стену обшивают огнестойким материалом и покрывают листом стали так, чтобы до трудно- и легкогорючих участков было расстояние в 10–25 см;
  В деревянных домах внутренняя и внешняя термоизоляция коаксиального дымохода является обязательной
• пористое дерево, в целях повышения пожаробезопасности, заранее готовят к перекрытию, обрабатывая специальными мастиками и пропитками в 2–3 слоя.

Многие компании для защиты стен от огня до сих пор используют асбест, хотя сегодня он официально признан опасным для здоровья материалом. Заменить его поможет керамический или силикатный кирпич, ГВП-плита, минеральная вата, базальтовый утеплитель, панель из пено-, газобетона и даже гипсовая штукатурка.

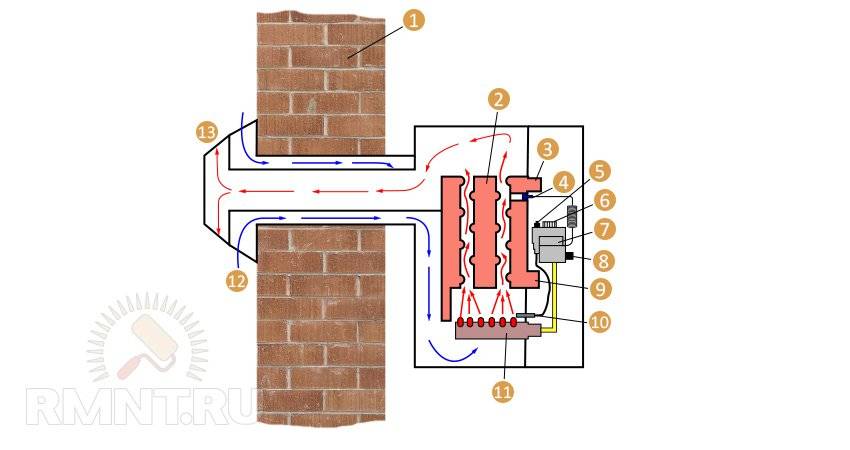

Как устроен?

Агрегат имеет следующие элементы конструкции:

• герметичная камера сгорания;
• газовая горелка и клапан, составляющие газогорелочное устройство;
• теплообменник;
• корпус стальной;
• патрубок для забора воздуха и отведения продуктов горения.

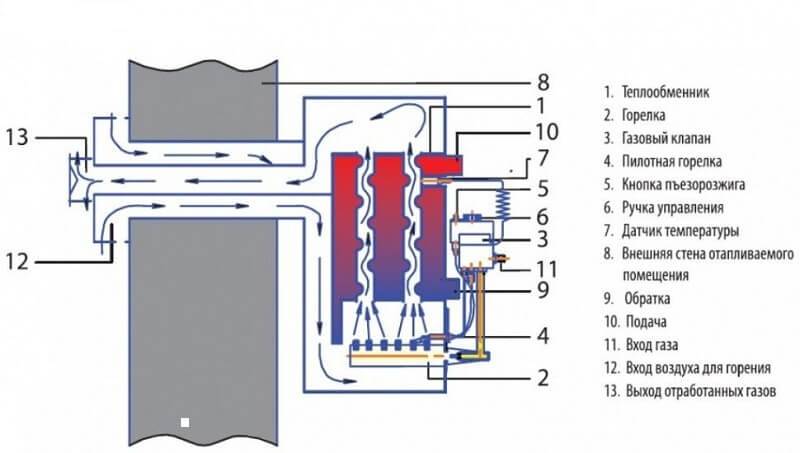

Принцип работы

Рабочий цикл котла состоит из следующих стадий:

• при необходимости запуска потребитель при помощи пьезорозжига активирует пилотную горелку;
• после этого автоматически начинает подаваться газ на основную горелку, и она начинает функционировать;
• отводящие газы, имеющие высокую температуру, поступают в теплообменник, нагревая теплоноситель;
• при использовании котлов без присоединения к системе водяного отопления, горячий воздух поступает через конвекционные отверстия на корпусе, закрытые декоративными решетками;
• теплоноситель в теплообменнике нагревается максимум до 90 градусов, при достижении предельной температуры срабатывает датчик, газовый клапан перекрывает подачу топлива;
• при остывании теплообменника происходит обратное срабатывание датчика, открывается клапан подачи топлива и начинает функционировать основная горелка.

Модельный ряд

Сегодня парапетные модели котлов представлены на рынке большим разнообразием моделей от различных производителей.

В линейке товаров можно найти котлы с различными мощностями, которые разработаны для обогрева домов и квартир.

Также котлы классифицируются по типу монтажа, количеству контуров и эксплуатационным характеристикам. От этих параметров зависит, сколько стоит газовый котел и как он себя зарекомендует в отопительной системе. Разборчивым покупателям, желающим найти лучший вариант отопителя прежде, чем остановить выбор на определенной модели, стоит изучить продукцию от основных производителей, действующих на рынке отопительной техники для дома.

Котлы от бренда «Термотехник» — надежность и доступная цена

Потребителям, которые хотят найти надежный и качественный источник обогрева, стоит обратить внимание на парапетные котлы от бренда «Термотехник». Эти приборы собираются на территории России и имеют доступную стоимость, обусловленную отсутствием затрат производителя на оплату экспортных расходов и таможенных пошлин

Несмотря на доступность и простоту конструкции, газовые котлы Термотехник отзывы о которых говорят про стабильность и долговечность устройств, обладают всеми качествами функционального и надежного отопителя.

Специфические отличия котлов «Термотехник»:

• высокая ремонтопригодность;
• доступность запчастей и ремкомплектов;
• недорогая цена;
• адаптированность к работе в сложных условиях;
• простота обслуживания.

Особого внимание в линейке этого бренда заслуживает газовый котел Тайга, мощностной диапазон которого составляет от 5 до 20 кВт. Парапетный газовый котел Тайга отзывы о котором можно найти в сети — это отлично спроектированный и грамотно собранный прибор с коэффициентом полезного действия равным 90%

Котел оснащен итальянской автоматикой, поэтому его использование в качестве базового отопительного прибора гарантирует стабильность и надежность работы контура.

Котлы «Гелиос» — отличная цена и солидная гарантия от производителя

Украинский бренд «Гелиос» производит парапетные котлы достойного качества. Эти приборы также характеризуются приемлемой стоимостью, простотой монтажа и легкостью эксплуатации. Кроме того, Гелиос котел газовый цена которого может варьироваться в диапазоне от 180 до 250 долларов в зависимости от мощности, имеет ряд конкурентных преимуществ.

Преимущества парапетного котла «Гелиос»:

1. высокий КПД;
2. широкий модельный ряд;
3. возможность установки в открытых и закрытых системах отопления;
4. наличие надежной итальянской автоматики;
5. высокий уровень безопасности.

Котлы от бренда «Луч» — функциональность и надежность

Парапетный газовый котел Луч производится в Таганроге. Этот котел отличается от аналогов компактным корпусом, простой процедурой монтажа и недорогой ценой. Различные модели котлов можно использовать для обогрева домов площадью от 80 до 180 квадратов. Подбирая мощность котла, стоит учитывать, что устройство не должно работать на износ. Специалисты рекомендуют подбирать мощность прибора в соответствии с требованиями схемы отопления, разработанной грамотными теплотехниками.

Специфика работы парапетных моделей от бренда «Луч» представлена следующим перечнем:

• рациональное потребление газа;
• полное сжигание энергоносителя в герметичной камере;
• удобное расположение патрубков для подключения магистрали подачи газа;
• низкие теплопотери;
• наличие трубчатого теплообменника, обеспечивающего максимальную производительность котла.

Сильные стороны парапетных котлов отопления

Парапетные газовые котлы обладают следующими преимуществами:

• Компактные размеры. Это позволяет без проблем решить задачу, как установить парапетный газовый котел внутри небольшой квартиры, хозяева которой решили обзавестись индивидуальной отопительной системой. Оборудование данного типа может быть установлено даже под кухонным столом или в нише возле окна. Главное – чтобы туда доставала разводка газовых труб.
• Качественный отвод дыма. Это обеспечивается использованием коаксиальных труб, которые можно прокладывать под любым удобным углом.
• Простота установки. Особенно это касается настенных парапетных котлов. Перед тем, как установить парапетный котел напольного типа, придется оснащать отдельное помещение (котельную), в соответствии с рекомендациями газовой службы. Обязательным условием для использования напольных газовых котлов является дымоходная труба и широкая входная дверь (от 80 см). Котельная должна быть оснащена форточкой для регулярного проветривания. Дымоотвод необходимо оснастить серией небольших вентиляционных отверстий. Парапетные котлы не имеют подобных требований по установке
• Возможность подсоединения на любом участке отопительного контура. Некоторые котлы имеют только правосторонний или левосторонний принцип установка, однако на парапетные приборы это ограничение не распространяется. Благодаря этому установка парапетного газового котла может быть осуществлена в удобном для него месте.
• Эстетичность. Парапетные модели отличаются внешней привлекательностью. Чаще всего их тонируют в светлый цвет, что позволяет им гармонично вписываться в любой современный дизайн. Для покраски приборов используется очень качественный материал, сохраняющий свои первоначальные декоративные качества на протяжении длительного периода эксплуатации. Подобная поверхность не боится солнечного света и частой влажной уборки.
• Удобство управления. В комплектацию газовых парапетных котлов входит современный блок управления. Благодаря автоматической системе контроля происходит постоянное слежение за состоянием теплоносителем. Если его температура выходит за предварительно выставленные параметры, датчики сразу же посылают сигнал на главный пульт, который включает систему подогрева или охлаждения. Подобным образом построен контроль и за уровнем давления внутри труб. Благодаря автоматизации удается подбирать наиболее оптимальный режим работы прибора, что дает возможность экономить энергоресурсы.
• Наличие пьезоэлектрического розжига. Это позволяет одно- или двухконтурному парапетному газовому котлу не зависеть от наличия электрической энергии в помещении. Особенно это удобно за городом, где часто случаются перебои электроснабжения.
• Полная комплектация. Прибор уже снабжен всеми необходимыми элементами, которые компактно расположены под красивым корпусом. Подвешенный на стену парапетный котел не будет обвешен по сторонам дополнительным оборудованием, портящим общий интерьер.
• Возможность перенастройки на другое топливо. При переходе на другой вид топлива (электричество, сжиженный газ) не нужно покупать новые котел: парапетные модели можно перенастроить и поменять в них сопла.

В том помещении, где стоит газовый парапетный котел одноконтурного типа, батареи отопления можно не монтировать. Дело в том, что корпус прибора оснащается множеством конвекционных отверстий, через которые тепло попадает в комнату.

Итог

Парапетный котел является отличной возможностью решить вопрос организации отопления в любом жилище (частный дом или квартира). Исследуя вопрос, какой парапетный котел лучше, необходимо учесть целый ряд факторов. К примеру, если помимо отопления требуется также обеспечить нагрев воды для бытового пользования, в продаже имеются двухконтурные парапетные котлы импортного производства. Некоторые из них вовсе не требуют подключения дымоотводной трубы. В ситуациях, когда в жилище уже имеется одноконтурный нагреватель небольшой мощности, организация системы ГВС может быть проведена с помощью бойлера

Как правильно выбрать парапетный котел

Кроме технических характеристик и мощности, все газовые котлы парапетного типа разделяются по степени надежности и экономии топлива.

В первую очередь при выборе необходимо свое внимание обратить, из какого материала прибор был изготовлен. Обычно смотрят на толщину стального листа
К сожалению, не все производители в сопроводительных документах указывают данный показатель. Но именно от него зависит срок эксплуатации агрегата. Поэтому выбирайте отопительный котел, в котором использовались стальные листы толщиною не меньше 3 мм. Идеальный вариант – 4 мм. Но учитывайте тот момент, что чем толще металл, тем дороже сам прибор. Но высокая стоимость компенсируется долгосрочной эксплуатацией котла.
Качество стали тоже играет немаловажную роль. Чем она качественнее, тем большее давление может выдержать. Кстати, уровень давления обязательно указывается в паспорте изделия.
Показатели экономической работы парапетного котла зависят от работы теплообменника. Обращайте внимание на коэффициент полезного действия. Чем он выше, тем меньше придется платить за использованный природный газ. КПД парапетных котлов варьируется в диапазоне 90-92%. Обратите внимание, что даже один процент влияет на экономию. Так как разные помещения в доме обладают разной степенью теплоизоляции, то отзывы потребителей не могут быть объективными. А вот КПД, установленный производителем – это объективный и точный показатель эффективной работы прибора.
Очень важным критерием выбора будет место расположения разъемов. В помещении водопровод и газовая труба могут подходить к котлу с разных сторон или с одной из сторон. Это необходимо обязательно учитывать. Производители и здесь позаботились о потребителях, сегодня на рынке присутствуют парапетные котлы с односторонним подключением и с разносторонним. Есть универсальные конструкции, для которых нет разницы, с какой стороны будут подводиться соединения.
Габариты. В данном случае размерные показатели зависят от мощности прибора. Чем мощнее, тем больше размеры основных частей (теплообменника, горелки, топки и прочих), а соответственно и больше сами габариты

Поэтому каждый потребитель сам выбирает в соответствии с этой зависимостью.
Мощность агрегата является важной составляющей выбора на уровне КПД. Здесь необходимо очень серьезно подойти к вопросу выбора

Все будет зависеть от того, куда устанавливается парапетный котел. Если это городская квартира, то соотношение 1 кВт тепловой энергии на 10 м² обогреваемой площади – нормальное условие. Если это дом, то такое соотношение может и не подойти, потому что в частном домостроение присутствует достаточно широкий ряд показателей, от которых зависят теплопотери. Это количество окон, толщина стен, качество проведенного утепления и прочее. Все это учитывая, можно определить другую зависимость. К примеру, 1,5-2,0 кВт на 10 м². Но здесь необходимо все точно рассчитать.

Презентабельный внешний вид

Автоматика и внешний вид котла

Современные парапетные газовые котлы комплектуются новейшими автоматическими системами контроля и регулирования процессами, что обеспечивает качество и безопасность работы. У каждого производителя в данном случае свой подход и своя автоматика. Но чаще всего в конструкцию парапетных котлов монтируются пульты управления, которые выводятся на внешнюю панель агрегата.

• Во-первых, это удобно в плане обслуживания.
• Во-вторых, это современный внешний вид, очень презентабельный. Так что данный вид отопительного оборудования может вписаться в любой интерьер.
• В-третьих, современный подход к оформлению дизайна прибора дает возможность использовать его и в качестве элемента оформления самого помещения.

Не забудьте оценить статью:

Основные типы парапетных котлов

Как в квартире, так и в загородном доме могут использоваться приборы, которые можно условно разделить по:

1. месту монтажа;
2. наличию автоматики;
3. мощности;
4. автономности от электричества;
5. способу вывода продуктов сжигания газа;
6. типу теплоносителя;
7. функциональности;
8. виду горелки;
9. цене и так далее.

По месту монтажа приборы могут быть:

1. настенными;
2. с установкой на пол.

Первые более популярны, поскольку их мощность зачастую не составляет больше 30 киловатт. Нет, приборы, которые вешают на стены, есть и более мощные, но это уже скорее мини-котельные, которые объединяют в себе несколько приборов по каскадному принципу.

Напольное оборудование зачастую более мощное и позволяет отапливать здания площадью в несколько квадратных километров.

По разновидности дымохода

С этой точки зрения парапетный газовый котел бывает с:

1. принудительной тягой;
2. естественной.

В варианте №1 имеют место описанные выше коаксиальные дымоходы, а во втором – традиционные, выполненные в виде трубы и проходящие через кровлю.

Внимание! Нередко встречаются упоминания о турбированных котлах. Это, в принципе, те же настенные парапетные модели, но продукты сжигания топлива в них отводятся через коаксиальный дымоход при помощи специальных вентиляторов. Если тяга естественная, то горелка в котле будет открытой, а воздух подаваться непосредственно из комнаты

А если труба коаксиальная, то он подается снаружи. И такие котлы обычно и используются вместе с парапетными приборами, отчего экологические условия в помещении существенно улучшаются, ведь воздух не сжигается, а поступает снаружи

Если тяга естественная, то горелка в котле будет открытой, а воздух подаваться непосредственно из комнаты. А если труба коаксиальная, то он подается снаружи. И такие котлы обычно и используются вместе с парапетными приборами, отчего экологические условия в помещении существенно улучшаются, ведь воздух не сжигается, а поступает снаружи.

Внимание! Эти дымоходы могут быть горизонтальными и вертикальными, благодаря чему возможности при выборе места под монтаж теплогенератора значительно расширяются

По функциональности

Как мы уже говорили, в приборах парапетного типа может быть один или два контура. В первом случае только отапливается жилище, во втором можно дополнительно обеспечить всех проживающих горячей водой. Они оборудуются проточными нагревателями, преимущественно медными (у этого металла самая лучшая теплопроводимость). Также котлы можно подключать к системе слева, справа или же сразу с обеих сторон, благодаря чему разводка отопления существенно упрощается.

Внимание! Невзирая на то, что приборы изначально предназначались для функционирования на природном газе, при необходимости можно заменить горелку, и они будут весьма эффективно работать и на сжиженном. Читайте так же наш обзор двухконтурных газовых котлов, подробнее. Читайте так же наш обзор двухконтурных газовых котлов, подробнее

Читайте так же наш обзор двухконтурных газовых котлов, подробнее

О теплоносителе

Немногие знают, что использовать воду из отопительных магистралей для бытовых целей нельзя. Но к этому нередко прибегают, если отключается горячая/холодная вода. Многие просто открывают на радиаторе кран и сливают необходимое количество жидкости, чтобы, к примеру, помыть пол.

Но мы не советуем так делать, ведь в этой воде есть такие добавки, которые предотвращают образование разного рода отложений на стенках отопительного оборудования. И если ее использовать, то это может негативно сказаться на вашем здоровье.

По этой причине до того как в квартире установить парапетный газовый котел, тщательно изучите данный нюанс, ведь не все приборы могут работать с таким теплоносителем. А вот в домах, где чистота носителя контролируется самыми владельцами, можно использовать любой прибор, даже не задумываясь о качестве воды.

В качестве небольшого заключения

Как и все остальные отопительные приборы, парапетный газовый котел следует выбирать не только по эксплуатационным качествам, но и по эффективности теплообменника, экономичности и мощности. Более того, если планируется покупка двухконтурного прибора, но нужно учитывать еще и расход воды на каждого человека, проживающего в доме.

Если мощности газового агрегата будет недостаточно, то лучше приобрести более дешевую модель на один контур и установить вместе с ней бойлер.

Плюсы и минусы

К достоинствам парапетных котлов следует отнести:

• отсутствие потребления электроэнергии;
• не используется внутренний воздух, отсутствует дополнительная нагрузка на вентиляционную систему;
• нет необходимости присоединения к общему дымоходу;
• низкое потребление топлива;
• экономичность, практичность, устойчивость к внешним нагрузкам.

Недостатками моделей можно считать:

• монтаж требует проделывать отверстие в стене от 25 до 31 см диаметром;
• установка возможна только возле наружной стены;
• нет возможности обеспечить полнофункциональный контроль и защиту узлов и деталей агрегата (у энергонезависимых моделей).

Несмотря на имеющиеся недостатки, парапетные котлы высоко оцениваются пользователями. Спрос на них постоянно растет.

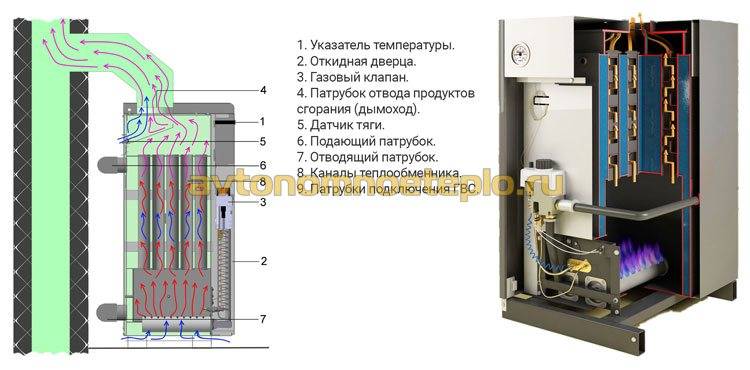

Как устроен парапетный котел?

Внутри находится змеевик.

Корпус парапетного котла выполняется из стали с минимальной толщиной 3 мм. Порошковое покрытие с внешней и внутренней сторон корпуса делает его устойчивым к образованию коррозии. Даже в условиях повышенной влажности, что часто наблюдается на кухне, газовый нагревательный элемент сохранит достойный внешний вид и целостность. Толстолистная сталь повышает устойчивость корпуса прибора к прямому механическому воздействию. На его поверхности не образуются вмятины и сколы краски.

Устройство парапетного газового котла отличается простотой и эффективностью. Конструкция оборудования выглядит следующим образом:

• стальной корпус;
• закрытая камера сгорания;
• запальник и газовая горелка;
• коаксиальный дымоход;
• стальной теплообменник, если это двухконтурное оборудование – вторичный медный змеевик.

Система безопасности представлена:

Подробнее разобраться с устройством парапетного котла поможет видео:

Установка парапетного газового котла может производиться в любом удобном месте здания. Главное требование – оборудование нужно располагать близко возле стены, чтобы вывести коаксиальный дымоход на улицу. Главное преимущество парапетных нагревательных элементов – это закрытая камера сгорания и коаксиальный дымоход. Эти два конструкционных элемента и позволяют монтировать прибор в любом удобном месте, не боясь за здоровье человека. Ведь герметичная камера сгорания не позволяет проникать ядовитым продуктам окисления газа вовнутрь жилого помещения.

Коаксиальный дымоход представляет собой стальную конструкцию, состоящую из двух труб. Одна из них меньшего диаметра располагается внутри трубы с большим диаметром. Между трубами различного диаметра образуется свободное пространство. Через это пространство настенные и напольные парапетные газовые котлы производят забор воздуха для горения газа. Через внутреннюю трубу выходят на улицу продукты окисления энергоносителя. В результате работы котла не происходит забор воздуха из помещения. Именно потому для парапетных нагревательных приборов не нужна отдельная котельная с хорошей вентиляцией.

Монтаж парапетного котла производится аналогично газовому конвектору. Коаксиальный дымоход выводится наружу через стену. Наличие ветровой защиты обязательно! Далее производится монтаж патрубков газохода, контура отопления и водоснабжения.

Преимущества парапетных отопительных котлов

Достоинство парапетного котла, прежде всего, в его компактных размерах. Даже если вы являетесь владельцем небольшой квартиры и решили создать систему индивидуального отопления, парапетный котел с легкостью можно расположить на кухне под столом, или даже в нише под подоконником. Если позволяет разводка газовой трубы, устанавливать парапетные котлы можно в любом удобном месте дома или квартиры. Еще одно преимущество парапетного котла – коаксиальные трубы, которые значительно упрощают вывод дыма.

Котел в подвале дома

Парапетные газовые котлы – настенного типа, что значительно упрощает их монтаж. Напольные котлы требуют специального помещения, которое оборудовано в соответствии с требованиями газовой службы. Кроме того, установка парапетных газовых котлов напольного типа предполагает наличие дымовой трубы, широкой входной двери (не менее 80 см). В помещении должна быть форточка (для постоянного проветривания), в дымовой трубе также должны быть небольшие вентиляционные отверстия.

Еще одно достоинство, которым обладают парапетные котлы – их можно подсоединять в любое место системы. Некоторые модели котлов можно подключать только справа или слева – но к парапетным данное требование не относится. Это значительно упрощает монтаж парапетных котлов, позволяя располагать котел в наиболее удобном месте.

Отличительная черта парапетных котлов – их внешняя привлекательность. Большинство моделей выполнены в светлых тонах, они способны гармонично дополнить любой, даже самый современный и элегантный дизайн. Следует отметить, что краска, которая использована для покрытия внешней стороны котла, не выгорает, не меняет оттенок даже при продолжительном воздействии солнечного света, покрытию не страшны моющие средства.

Настенный газовый котел

Газовые парапетные котлы отопления оснащены современным блоком управления. Автоматическая система контроля следит за тем, чтоб теплоноситель в системе не замерз – для этого определен критический уровень температуры, при охлаждении до которого система автоматически включается и начинает нагрев. Кроме того, система оснащена специальными датчиками, которые контролируют уровень давления в трубах. Автоматическое управление позволяет выбрать оптимальный уровень прогрева теплоносителя – это позволяет снизить расход потребляемого топлива.

Большинство парапетных отопительных котлов оснащено системой пьезоэлектрического розжига. Таким образом, одно- или двухконтурный парапетный газовый котел не зависит от подключения к системе электропитания – это достоинство оценено владельцами загородных домов, которые нередко наблюдают перебои с электричеством.

Общие сведения

Свое название парапетный котел получил за свое месторасположение – внутри помещения на стене на высоте примерно 500-600 мм от пола, если брать центральную точку корпуса (на парапете).

При этом выброс продуктов горения происходит не через шахту или дымоход, а прямо через стену «на улицу» перпендикулярно центральной точки корпуса. Такой формат конструкции позволил создать максимально компактную контракцию при всех прочих равных условиях: небольшой стоимости, долговечности, экономичности (КПД 90%) и удобстве обслуживания.

После установки на постоянное место, парапетный котел похож на небольшую «тумбочку», которая зачастую расположена возле газовой плиты и используется хозяйками как подставка для сушки посуды, стеклянных банок и другой кухонной утвари.

Благодаря небольшим габаритам, широкому спектру мощностей (от 7,5 до 40 кВт) и отсутствию традиционного «дымохода» парапетные котлы используются не только для обогрева частных зданий, но и квартир в многоэтажках.

Газовые котлы отопления парапетные – виды

Укрупненно, парапетные котлы можно разделить на следующие виды:

• Одноконтурные. Используются только для обогрева.
• Двухконтурные. Используются и для обогрева и для получения горячей воды на хозяйственные нужды.
• С естественной вентиляцией камеры сгорания – выброс продуктов горения происходит за счет естественной тяги.
• С принудительной вентиляцией камеры сгорания – выброс продуктов горения осуществляется турбовентилятором.

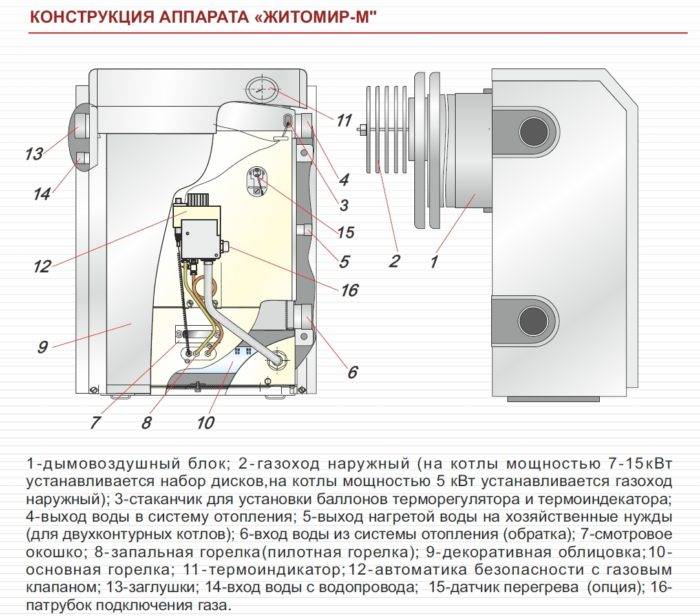

Газовые котлы парапетные одноконтурные. Конструкция

В общем случае одноконтурный газовый котел представляет собой сварную теплоизолированную стальную емкость для теплоносителя (воды или антифриза), вокруг и на которую монтируются следующие элементы:

• Блок автоматики.
• Газовые горелки: запальная, основная и экономичная.
• Коаксиальный дефлектор – «дымоход».
• Показывающий термометр. Используются  для контроля и настройки температуры теплоносителя.
• Термопара системы автоматики.
• Термобаллон системы автоматики.
• Присоединительные резьбовые патрубки. Могут быть как с одной стороны емкости, так и с обеих сторон.
• Решетка ограждения – устанавливается на наружной стороне стены для защиты «дымохода» от задувания или возникновения обратной тяги.

Как уже было сказано, котел может иметь встроенный турбовентилятор для принудительного удаления продуктов сгорания газа или без такового.

В последнем случае парапетный котел может работать в штатном режиме без электроэнергии (при соответствующей конструкции системы отопления).

Котлы газовые парапетные двухконтурные. Конструкция

Общая конструкция двухконтурных парапетных котлов аналогична одноконтурным. Двухконтурный котел дополнительно оборудован:

• Металлическим (медным, стальным или чугунным) теплообменником имеющим возможность подключения к системе холодного водоснабжения.
• Присоединительным патрубком для подключения к точке разбора горячей воды.

Кроме того, если при подборе мощности одноконтурного котла необходимо ориентироваться на соотношение – 1 кВт мощности на 10м2 отапливаемых площадей, то при подборе мощности двухконтурного котла это соотношение необходимо увеличивать на 20% (умножить на 1,2). Это связано с тем, что часть тепловой мощности будет расходоваться на нагрев воды для хозяйственных нужд.

Как установить парапетный газовый котел?

Устанавливать парапетный газовый котел имеют право работники газовой службы или компании, имеющие соответствующую лицензию и пакет разрешительных документов. Самостоятельная установка газового оборудования строго запрещена!

По результатам монтажа, сопоставляется «Акт скрытых работ» с мокрой печатью организации и подписями монтажников. Данный документ входит в пакет разрешительных документов для подключения газового оборудования к магистральному газопроводу.

Подводя итог, систематизируем преимущества, которые имеют котлы газовые парапетного типа:

• Компактность.
• Отсутствие дымохода в традиционном смысле слова.
• Экономичность.
• Широкий выбор мощностей.
• Универсальность – существуют котлы парапетные газовые напольные  одноконтурные и двухконтурные.
• Эстетичность.
• Долговечность.
• Невысокая относительная стоимость.
• Возможность установки в городской квартире, частном доме, дачном домике, коттедже и т.п.

Монтаж

Парапетные котлы устанавливают по такому же принципу, что и конвекторы. В первую очередь в наружной стене создают отверстие с небольшим диаметром для отвода отработанных газов и забора кислорода.

Точку вывода лучше всего обустраивать рядом с окном, что даст возможность доступа для контроля над его рабочим состоянием и, при необходимости, проведения обслуживания. Существует ряд правил, согласно которым проводят монтажные работы. Они достаточно просты и могут быть выполнены своими руками по следующим этапам:

• врезается коаксиальный дымоход;
• устанавливается первый воздухопроводный патрубок;
• подсоединяется водопроводный патрубок;
• затягиваются крепления, устанавливается отопительный прибор;
• монтируется второй патрубок;
• под наклоном устанавливаются дымоходные секции;
• секции соединяются с патрубком;
• монтируется защита, подводятся трубы для подачи воды, подсоединяется расширительный бак.

На этом монтажные работы можно считать законченными. Если есть сомнения в безопасности работы с газовым оборудованием, лучше обратиться за помощью к профессионалам.

Непосредственно установка котла

Схема установки перегородки на кожух дымохода.

Далее производится установка самого газового котла (в связи с громадным разнообразием котлов в продаже, последовательность шагов в каждом конкретном случае может отличаться от приведенной) (Рис. 4. Схема установки парапетного котла.).

Если стена в месте установки котла имеет горючее покрытие, то это покрытие следует удалить как минимум на площади, соответствующей проекции газового котла на стену.

Сообразно выбранному месту установки котла проделывается отверстие в стене под коаксиальную трубу. Если отверстие сверлится алмазной коронкой, то сверлится в размер с уклоном приблизительно 1:100 в сторону улицы. Если отверстие под воздуховод делается буром малого диаметра и лопаткой, то на стене изнутри помещения размечается круг, диаметром равный воздуховоду и по окружности высверливаются отверстия с таким шагом, чтобы перемычки между отверстиями составляли около сантиметра. После эти перемычки выбиваются лопаткой. Вполне возможно, что внутреннюю поверхность полученного таким образом отверстия придется несколько подравнять лопаткой.

Следует быть внимательным и предусмотреть то, что высверленный (выдолбленный) материал может упасть, следовательно необходимо, в случае если работы ведутся не на первом этаже, обеспечить отсутствие посторонних в том месте, куда может упасть кусок камня.

В полученное отверстие устанавливается труба воздуховода и надежно в нем фиксируется. На этом этапе следует проконтролировать соответствие уклона трубы требуемому. Для стены в полтора кирпича наружный край трубы должен быть на 4 мм ниже внутреннего. Крепление трубы осуществляется согласно инструкции производителя котла.

На стене, отталкиваясь от положения уже закрепленной трубы воздуховода, размечают отверстия для системы крепления котла. К стене крепятся крепежные элементы, на которые впоследствии будет навешен котел, или прикреплен, если напольный.

Внутрь трубы воздуховода устанавливаются патрубки воздуховода и дымохода.

https://youtube.com/watch?v=17mBGnqUuKI

Котел согласно инструкции по установке навешивается на стену или устанавливается на полу в надлежащем положении.

Патрубки дымохода и затем воздуховода прикрепляются к корпусу газового котла согласно инструкции производителя.

С наружной стороны стены, если это предусмотрено конструкцией, на выступающий конец воздуховода устанавливается защитный кожух и закрепляется согласно инструкции производителя.

Монтируются подводные секции водопровода, если предусмотрено использование котла в составе системы отопления, а не самостоятельно.

Регулируется подача воздуха таким образом, чтобы обеспечить ровное и стабильное горение газа в камере сгорания без перезапусков котла. Это можно сделать на свой страх и риск, но крайне желательно, чтобы при этом присутствовал представитель газового хозяйства.

https://youtube.com/watch?v=oCRBHHlPllQ

К котлу присоединяются водоразборная арматура, трубы и прочие элементы отопительной системы.

В любом случае запуск котла парапетного типа в эксплуатацию возможен только при участии работника газового хозяйства.

Вернся к оглавлению
