Перенос газовой трубы в квартире: как переделать на кухне, согласование работ

Как прокладываются внутренние газопроводы

Технологическая структурная схема газопровода

Прокладка внутренних газопроводов производится от наружного понижающего редуктора, расположенного вблизи от точки ввода трубопровода в здание. Наиболее распространенным вариантом является один ввод на секцию. Но в некоторых случаях выполняется отдельный ввод на каждый стояк. На точке ввода также располагается отключающее устройство со специальными изолирующими муфтами, позволяющими перекрыть газ для проверки или при обнаружении утечек.

Перед началом непосредственных монтажных работ и вводом трубопровода в здание производится проверка готовности всех элементов конструкции здания к приемке системы. Должны быть изготовлены все отверстия в стенах или перекрытиях, проверено состояние стен в квартирах, на которых будут устанавливаться трубопроводы, проходящие до газоиспользующего оборудования. Проверяется также наличие и соответствие всем нормам материалов и оборудования.

Необходимое оборудование для подключения газовой системы к плите

Газоснабжение по меже – важные аспекты

Когда собственником газовой магистрали является какая-то фирма, тогда врезаться в газопровод будет проблематично

Потому опытные специалисты советуют обращать внимание и на такие моменты при покупке имущества с прописанными условиями, когда газ проходит по границе участка

При подключении дома к газу, вам придется подсчитать, сколько будут стоить материалы для врезки в газовую сеть, услуги специалистов газового хозяйства и это еще не все, потом нужно делать разводку по дому, там понадобятся еще отдельные затраты

Перед покупкой дома заведомо поинтересуйтесь насчет газовых коммуникаций.

Когда газовый трубопровод проходит по меже участка очень важно на каком расстоянии находится труба, еще стоит обратить внимание на следующие аспекты:

Узнайте стоимость материалов – труб необходимого диаметра, вентилей, счетчика, газовых приборов и т.д., всего того, что понадобится для подведения голубого топлива. И, как уже упоминалось, в зависимости от расстояния от дома до газовой трубы, проведите расчеты, сколько понадобится материала;
Учтите, сколько средств вы истратите на проектирование наружной газоснабжающей сети;
Узнайте, какая сумма потребуется для проведения всех работ. К газовым работам допускают только сертифицированные компании, потому понадобится обращаться только к таковым структурам. Иначе контролирующие организации не примут работы;
Если дом стоит один, нет соседей рядом, возможно потребуется и строительство ГРС, а это огромные расходы для одного домовладельца;
В обязательном порядке поинтересуйтесь, кому принадлежит газовая труба рядом с вашим участком. И не будет ли проблемы со врезанием;
Если вам необходимо подключаться через соседские трубы, то заранее поговорите с рядом живущими людьми. Узнайте, нет ли проблем с подсоединением к магистрали, сколько нужно заплатить за врезку.

К сожалению, когда застройщики продают жилье, они не всегда объективно оценивают его стоимость. И часто умалчивают о том, сколько стоят работы по подключению к газовым коммуникациям.

Учитывайте время, которое потребуется для оформления всех бюрократических издержек. А оно может растянутся не на один месяц. А за некоторые справки приходится еще и платить неучтенные взносы.

Еще много недобросовестных продавцов жилья, которые хотят продать недвижимость, как можно дороже. Именно поэтому не стоит доверяться торговцам, следует все проверять самостоятельно

Брать дом без газового отопления, с перспективой в дальнейшем провести его, все же рисковое дело. Существует много трудностей при подключении природного топлива. Цены на материалы растут постоянно. Но если принято решение купить дом без газа, то документация для последующего подключения к газовой трубе должна быть в полном порядке.

Вам следует:

Оформить бумаги на собственность, технический паспорт в БТИ.
Запросить разрешение на подключение к системам в газовом тресте. Когда вы его получите, то необходимо будет выполнить все предписание. Список задач выдают в газовых учреждениях. Все придется делать за свой счет.

Хозяину участка выдадут готовый проект, со схемой газификации. Также необходимо будет организовать земляные работы. В обязательном порядке необходимо выполнить все требования пожарной безопасности.

Перенос котла с нормативной точки зрения

Внутренний проект газификации — документ, содержащий детальную схематическую информацию поэтажного плана жилого дома с определением технических точек расположения газоиспользующего оборудования в масштабе 1:100.

То есть перемещение газоиспользующего теплогенератора на другое место является нарушением проектной документации и требует внесения в нее изменений.

Проект газоснабжения составляется с учетом конструктивных и технических особенностей. Вносимые в него коррективы требуют тщательных расчетов от специалистов соответствующего профиля

Разберем, можно ли вообще переносить на другое место газовый котел? А если можно, то какими нормативными документами это утверждено и где зафиксировано?

«Квартирный вопрос» по переносу газового котла и другого оборудования в квартире, определяют ряд статьи ЖК (Жилищного кодекса) за номером 25-29. И называется такой процесс переустройством. В нормативном сборнике подробно указана вся информация по согласованию процедуры, возможном отказе и его опротестовании, последствия самовольного переноса и так далее.

Указанные статьи свода жилищных нормативов относятся именно к помещениям многоквартирных зданий, т.е. регламентируют меры и нормы по переносу газовых труб, счетчиков, котлов в пределах квартир. Однако это не значит, что к частным домам никаких правил не применяется.

Согласно постановлению Госстроя РФ от 27 сентября 2003 г. п. 1.7., только после получения разрешения допускается проводить переоборудование помещений любого назначения. При этом перенос газовых приборов под это определение подпадает.

Тем более что самостоятельная установка и замена газового теплогенератора не запрещена, но допуск его в эксплуатацию и подключение должны проводить сотрудники газоснабжающей компании с соответствующей лицензией.

Кроме того, согласовывать придется и перенос газовой разводки, прибора учета и прочего оборудования газового хозяйства дома. За несогласованные действия вас могут обязать вернуть все газовое оборудование на прежнее место. При этом придется оплатить немалые штрафы по каждому из перемещенных приборов даже после обратной установки.

Административная ответственность за самовольный перенос котла определяется согласно виду и тяжести нарушения. Предусмотрены штрафные санкции, обязательства по возвращению приборов на прежнее место и даже отключение газоснабжения. Оспорить санкции в суде практически невозможно, ведь вы по факту нарушите предписания жилищного кодекса.

Перенос котла подразумевает также переделку газовой разводки. При самостоятельных работах такие действия приравниваются к самовольному подключению и грозят штрафами, а также расторжением договора газоснабжения

Наказание обоснованное, ведь непрофессиональный монтаж оборудования, а также изменение проекта — это грубое игнорирование требований пожарной безопасности, угроза жизни и здоровью проживающих в здании людей, нарушение инженерной схемы газотехнического обеспечения.

Техусловия подключения газа в частном доме

Без технических условий (ТУ) невозможно подключить газ на законных основаниях.

Этот внутренний документ регламентирует:

максимальный объем поставляемого газа;
место, где произошла врезка в газовую сеть;
сроки подключения и т.д.

Техусловия выдаются, если хозяин частного дома выполнил все требования. В этом документе прописывается:

адрес дома;
объем подачи, который запланирован;
источник газоснабжения;
мероприятия для безопасной подачи газа и эксплуатации газовых приборов;
срок действия документа.

Техусловия можно получить самостоятельно или воспользоваться услугами посредников. Последние возьмут плату за свои услуги, но помогут значительно сэкономить время и силы. Если был решено задействовать фирму — посредника, то сперва нужно заверить у нотариуса договор, согласно которого хозяин дома предоставляет полномочия представлять свои интересы посреднику.

Если не выполнены какие-либо требования к процедуре газоснабжения, дом находится далеко от источника или маршрут проходит через трассу (особенно федерального значения), то газовые службы могут отказать в выдаче ТУ. Но это решение можно обжаловать.

Техусловия для газификации загородного дома

В технических условиях четко прописаны правила подключения к централизованному газоснабжению. Полномочия на выдачу технических условий имеют предприятия, которые являются поставщиками газа в регионе. Подключать магистральный газопровод можно исключительно к дому. Это может быть как частный коттедж, так и дача, в которой живут только в теплое время года.

Важно! Наличие только земельного участка под застройку, без построенного дома — не дает собственнику права на подведение газа. При оформлении технических условий вам понадобится ряд документов:. При оформлении технических условий вам понадобится ряд документов:

При оформлении технических условий вам понадобится ряд документов:

документы, удостоверяющие личность заявителя;
свидетельство о праве собственности на дом;
правоустанавливающие документы на земельный участок;
технический паспорт на дом;
ситуационный план.

При необходимости у вас также могут запросить дополнительные документы. Сотрудники газоснабжающей организации должны рассмотреть ваше заявление в течение 10 рабочих дней и принять решение. Любой отказ, выданный поставщиком газа, должен быть документально описан и мотивирован конкретными причинами.

Технология и этапы производимых операций

Работы по перемещению трубопроводов подачи газа не занимают много времени и трудовых ресурсов. Демонтаж и монтаж одной трубы укладывается в один час рабочего времени у бригады сварщиков и монтажников, состоящей из двух человек. Перенос газовой трубы на кухне одним рабочим категорически запрещен.

Подготовительные мероприятия

Владельцам квартиры, частного дома самостоятельно не рекомендуется изменять в своей газовой системе ничего, даже гибких шлангов. Перенос, наращивание, обрезку труб имеет право производить исключительно представитель газовой службы с соответствующим разрешением. Однако, лицам, пользующимся газовым оборудованием, не лишним будет знать некоторые положения и последовательность действий при операциях по переносу газовых труб.

Чаще всего специфическая бригада по перемещению состоит из двух человек. Оба специалиста обучены всем операциям, имеют удостоверение по работе с газовым оборудованием, профессионально осуществляют сварку, порезку металла. Мастера приступают к работам на объекте на протяжении одной календарной недели после согласования технической документации по перемещению трубопроводов.

На момент визита бригады уже известны точки демонтажа, удлинения, установки дополнительного газового оборудования. Доработке подвергаются газовые колонки, плиты, духовые шкафы, нагревательные элементы. Мастера в совершенстве ознакомлены с правилами выполнения монтажных операций. Согласно нормативам, вентили, блокирующие подачу газа, не рекомендуется срезать. Они являются обязательными компонентами газотранспортной системы.

Подготовительные мероприятия перед переносом газовой трубы

Кроме того, согласно правилам использования газа в качестве топлива, перемещая точки пролегания трубопровода, а также меняя газовый кран, специалист должен осуществить его монтаж таким образом, чтобы вентиль был расположен в зоне прямого доступа для пользователя. К установленному под столешницей вентилю необходим удобный доступ через дверцу шкафа с удаленной задней стенкой. Иногда доступ осуществляется через фрагмент столешницы, который открывается.

Пользуясь случаем, владельцем квартиры может быть установлен счетчик контроля газа. Можно также поменять все устаревшее кухонное оборудование. Об этих операциях следует заранее предупредить бригаду, которая совершает перенос газовой трубы на другое место. Подключая духовки, плиты, колонки, хозяин квартиры обязан заранее купить сильфонный шланг, подобранный по размеру.

Металлические трубопроводы приглашенные рабочие покупают самостоятельно. Стоимость трубопроводов входит в общую смету услуг, материалов и приборов. Хозяину необходимо очистить пространство кухни от мебели и громоздких предметов. Так специалисты быстрее и качественнее проведут весь комплекс монтажа на ваш газопровод. Вещи, которые не подлежат выносу, надо накрыть негорючими плотными материалами.

Разборка трубопровода

Вероятнее всего, когда будет осуществляться перемещение, понадобится вырезать отрезок старого трубопровода и нарастить на новый, только уже в обратную сторону. При этом специалист, используя специальные приспособления, вырезает ненужные элементы. Здесь огромную роль играет квалификация рабочего, у которого имеется допуск к перемещению газовых труб.

Электросварщики, газорезчики, слесари обучаются на специальных курсах, где их аттестуют профессиональные работники газового оборудования. После сдачи серьезных экзаменов им выдается специальный документ. Демонтировав отводку, ведущую от стояка к прибору, мастер оставляет отрезок трубопровода. На нем установлен вентиль перекрытия сжиженного газа.

Данный отрезок горизонтальной трубы ни в коем случае не меняется и не удаляется! Может быть только одна ситуация – авария с повреждением трубопровода. Если без полной замены нельзя обойтись – тогда она разрешается. Часто на практике жильцы верхних этажей многоквартирных домов просят отрезать длинный фрагмент трубопровода.

Этот элемент поднимается от низшей точки квартиры к высшей точке на высоту 1,8 м, потом изгибается на угол 180°. Запрещено укорачивать подобный трубопровод, устанавливая вентиль на оставшемся куске. Но решение для данной ситуации есть – необходимо переварить трубопровод, а вентиль поставить на высоте 75 см от пола под столешницей.

Что нужно знать?

При монтаже варочной газовой панели в столешницу обязательно следует выдерживать расстояние до кромок поверхности. Оно должно быть не менее 5 см с каждой стороны, иначе при пилении можно будет разрушить слишком тонкую стенку. Толщина самой столешницы также имеет значение. Не рекомендуется монтировать встраиваемое оборудование в конструкции тоньше 38 мм из-за низких несущих способностей.

Для проверки герметичности соединений при пуске газа используется мыльный раствор. Им густо покрывают все гайки и стыки, проверяя эти места на наличие вздувающихся пузырей – они свидетельствуют об утечке.

Перед началом полномасштабной эксплуатации плиты следует проверить ее работу с разными режимами регулировки. Ни в одном из них пламя не должно гаснуть – это очень опасно. Если при попытках проверить изменение интенсивности горения регулировка не меняет подачу голубого топлива, нужно отключить плиту, обратиться в сервисный центр или к продавцу. Возможен брак товара. Правильно проведенная в квартире или частном доме установка варочной газовой панели в столешницу позволяет соблюсти все нормативы и обеспечить эффективную эксплуатацию оборудования.

О том, как правильно установить варочную газовую панель, рассказано в видео ниже.

Как происходит перенос оборудования?

Процедура смены места установки не настолько сложна, как может показаться. Вы относите пакет документов в местное отделение компании ГорГаз и пишите заявление

При этом важно указать новое место установки с уточнением размеров и прочих его особенностей. Проще всего использовать техпаспорт дома

Газовщики приезжают к вам и составляют проектную документацию по переносу, один ее экземпляр выдают хозяину дома для ознакомления.

Будьте готовы к тому, что помимо переноса газового котла вам еще придется менять газовую разводку, переносить прибор учета и так далее. Все эти нюансы (стоимость и необходимость проведения работ) следует предусмотрительно уточнить у газовщиков

Далее происходит сам перенос комплекса отопительной системы и газовой разводки, а затем и стартовый запуск теплогенератора. Если все проходит нормально, исполнители составляют акт, по которому хозяин дома идет в газовую организацию для регистрации проведенных монтажных мероприятий.

Чтобы все работы выполнялись быстрее, предварительно подготовьте место для установки котла, если вы уверены, что оно подходит по всем нормам.

Вам нужно будет:

Убрать из помещения легковоспламеняющиеся предметы.
Перевесить дверь, если ранее она открывалась внутрь.
Установить розетку в соответствии с нормами.
Подвести газовые и водопроводные трубы, а также электропровода на требуемые нормативами места.
Повесить щит из негорючего материала на место установки навесного котла и прикрепить кронштейны, для напольного агрегата сформировать ровную основу, соответствующую противопожарным нормам.
Обустроить отверстие для дымоотводной трубы.

В завершении нужно будет проверить вытяжные отверстия и убедиться, что проход к установленному на новое место агрегату свободен.

Свободное пространство вокруг газового котла необходимо для контроля оборудования вами лично, а также для выполнения техосмотров и проведения обслуживания работниками компании, с которой у вас заключен договор на мониторинг состояния прибора и поставку голубого топлива.

Перенос или замена: этапы осуществления

Квалифицированный работник газовой службы должен осуществлять все последующие действия исключительно с соблюдением техники безопасности. Будь то обрезка газовой трубы в квартире или перенос газового крана в квартире – все это ни в коем случае нельзя осуществлять самостоятельно. Для того, чтобы убедиться, что представитель газовой службы выполняет все строго по требованиям, вы также должны быть осведомлены о последующих этапах, о возможных преградах, о грамотных действиях.

Подготовка к работе с трубами

Во избежание несчастных случаев или непредвиденных ситуаций, еще раз обговаривается план расположения труб. Перед приходом специалистов необходимо сразу расчистить территорию от ненужных предметов с целью ускорения процесса. Мебель и бытовую технику лучше прикрыть негорючим материалом, который способен защитить их от сварочных искр и других механических или химических повреждений.

Представители организации приносят с собой оборудование: трубы, инструменты, другие расходные материалы (если они включены в стоимость услуг). Лучше об этом узнать при заключении договора. Сразу уточните у специалиста о необходимости приобретения гибких шлангов. Они используются для подключения плиты.

ВАЖНО! Перед началом работ перекрывают доступ газа и продувают газопровод для выведения из него оставшегося содержимого

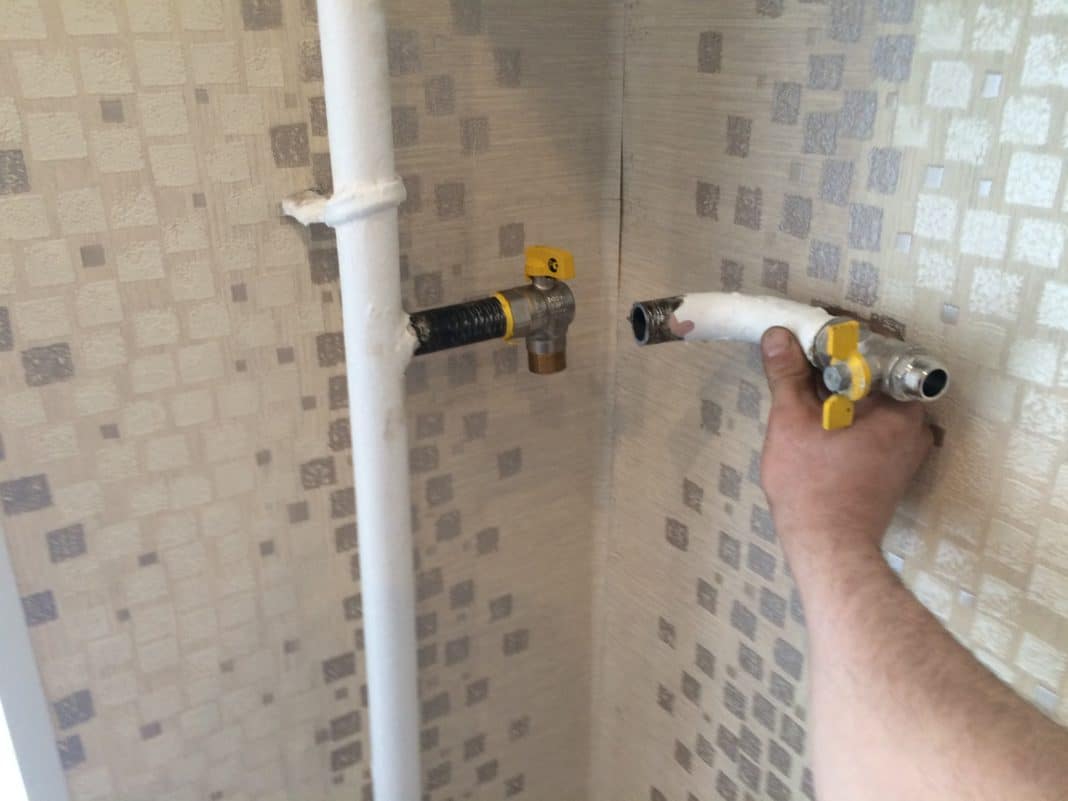

Демонтаж старой конструкции

В зависимости от стороны помещения, в которую вы хотите перенаправить конструкцию, мастера измеряют размеры всех проходов на кухне и рассчитывают необходимые величины новых труб. Это очень ответственная часть работы, которая требует не только теоретических знаний, но и практических

Поэтому при выборе работника особое внимание уделяйте наличию соответствующего удостоверения. Ведь оно выдается строго после прохождения специальных курсов

Демонтаж и монтаж состоят из следующих шагов:

Ненужная часть газовой трубы обрезается, затем заваривают отверстие.
В том месте, куда планируется подсоединить новую ветвь газовой трубы просверливается отверстие на стояке.
К созданному отверстию приваривается новая труба, на конце которой устанавливается запорный кран.
Далее к этой конструкции подсоединяется вход газового счетчика.
Теперь можно подключить к газопроводу все необходимые бытовые предметы при помощи гибких шлангов.

Это одни из основных шагов, которые требует внимательности и точного расчета размера труб.

Варианты изменения разводки

Известно, что неровное расположение труб категорически запрещено. Их располагают параллельно к потолку или стенам. Поэтому варианты изменения разводки всегда заключают в себе возможность отводки от стояка вниз.

Основные требования, которые должны быть соблюдены при изменении направления:

Все прикрывающие элементы не должны быть прочно закреплены;
Через дверные или оконные проемы прокладывать газопровод категорически запрещено;
Длина гибких шлангов не должна превышать 3 м;
Переход труб через стены осуществляется при помощи гильз.

Сварка металлических труб

После того, как некоторые участки конструкции подверглись сварке, их можно обработать лакокрасочным водостойким покрытием. Это придаст им не только антикоррозионное свойство, но и эстетичный внешний вид. При этом цветовой оттенок краски вы можете выбрать в зависимости от общей отделки кухни.

Использование сильфонных шлангов

В современном мире стал возможен монтаж газовых труб при помощи гибкого перехода. Сильфонный шланг – прочный материал, которому свойственны уникальные свойства. А именно:

Герметичность;
Эластичность;
Стойкость к химических/механическим повреждениям;
Прочная структура.

Многие стали отдавать свое предпочтение именно сильфонным шлангам, но не стоит забывать, что СНиП контролирует длину использования подобного материала – не более 3-х метров.

Основные этапы проведения работ

Порядок проведения работ Для того, чтобы избежать неудобств во время работы, рекомендуется очень четко определить дату и время ремонта. Все это нужно согласовать с компанией поставщиком предварительно.

Так как все время, пока труба обрезается, газ должен быть перекрыт во всем стояке, необходимо предупредить всех жильцов об этом. Оповещением занимаются сотрудники коммунальных служб. Они же дадут объявление о восстановлении подачи газа.

Как только специалист прибудет в квартиру, он должен будет перекрыть газ, а также обеспечить должный уровень вентиляции в помещении.

Работы по обрезке газовых труб включают в себя следующие этапы:

Непосредственное удаление лишнего куска трубы в соответствии с установленным планом.
Установка заглушки на краю трубы.
Выполнение сварки и подсоединение необходимых элементов (в случае необходимости).
Установка запорной арматуры, предварительно нанеся на места соединения уплотняющую ленту.
Проверка газопровода на отсутствие отверстий и микротрещин.

Так как газа в квартире нет, проверка целостности проводится при помощи мыльного раствора, который наносится на места соединений. Если будут появляться пузырьки, это сразу же станет сигналом для мастера.

После работы мастер обязательно должен составить специальный акт, в котором будут указаны все действия, которые он совершил с трубопроводом. Акт подписывается специалистом и собственником.

Как включить газовый котел?

Алгоритм включения зависит от способа установки котла.

Навесное оборудование

Как правильно зажечь настенный газовый котел? Соблюдайте последовательность работ:

Прибор подключается к электросети.
Откручивается газовый вентиль.
Нажимается клавиша старта (ее вид и название указаны в инструкции изготовителя).
Кнопками «Плюс» и «Минус» выбирается рабочая температура.
Электронные горелки включаются автоматически после переключения на режимы ГСВ и отопления.
Пьезовый розжиг происходит путем непродолжительного зажатия регулировки пламени и нажатия на специальную клавишу.

Блокировка включения происходит при скапливании воздуха. Достаточно нажать «Перезапуск» и котел заработает.

Напольные модели

Как нужно пользоваться напольным газовым котлом? Включать его только после полного проветривания котельной, при наличии тяги и с открытой дверцей. В остальном розжиг не требует усилий:

Выставить управляющий и температурный селектор на режим «Выкл».
Открыть вентиль газоподачи.
Установить селектор на пьезовый розжиг.
Зажать клавишу на 5 секунд и одновременно нажать по пьезокнопке.
Отрегулировать показатели температуры.

Совет! Чтобы предотвратить разрывы труб и замерзание системы на период отъезда, выставьте минимальное значение всех показателей.

Напольный газовый котел

Стоимость газификации частного дома

Итак, сколько стоит провести газ в частный дом? Конечно, точную смету мы составить не сможем, но примерные затраты на подключения газа к системе газоснабжения подсчитать нетрудно.

Общая стоимость складывается из нескольких моментов:

подготовка документов и получение техусловий составят 10-45 тысяч руб.;
составление проекта газификации дома – от 5 до 20 тысяч руб.;
разводка от газовой магистральной трубы до дома – 2-5 тысяч руб. за метр;
врезка трубы в магистральную систему – 10-15 тысяч руб.;
выезд сотрудника газовой службы и оценка готовности систем к подключению — 1-2 тысячи руб.

Как видите, диапазон цен довольно широк, поскольку в каждом регионе установлены свои тарифы на все виды работ газовой службы. Всё зависит от удалённости региона подключения от промышленных центров и магистральных газопроводов.

Приведём далее примерные расценки на газификацию дома в разных регионах РФ.

Московский регион — самый дорогой; в зависимости от удалённости от столицы общая стоимость газификации составит от 400 до 700 тысяч руб.
Ленинградская область: затраты составят около 300 тысяч руб.
Нижний Новгород: 150-200 тысяч руб.
Европейская территория РФ: 70-120 тысяч руб.
Азиатская территория РФ: около 200 тысяч руб.
Дальний Восток — свыше 200 тысяч руб.
