Что такое печь Булерьян и как сделать ее своими руками

Чертеж для сборки печи, материалы и инструменты

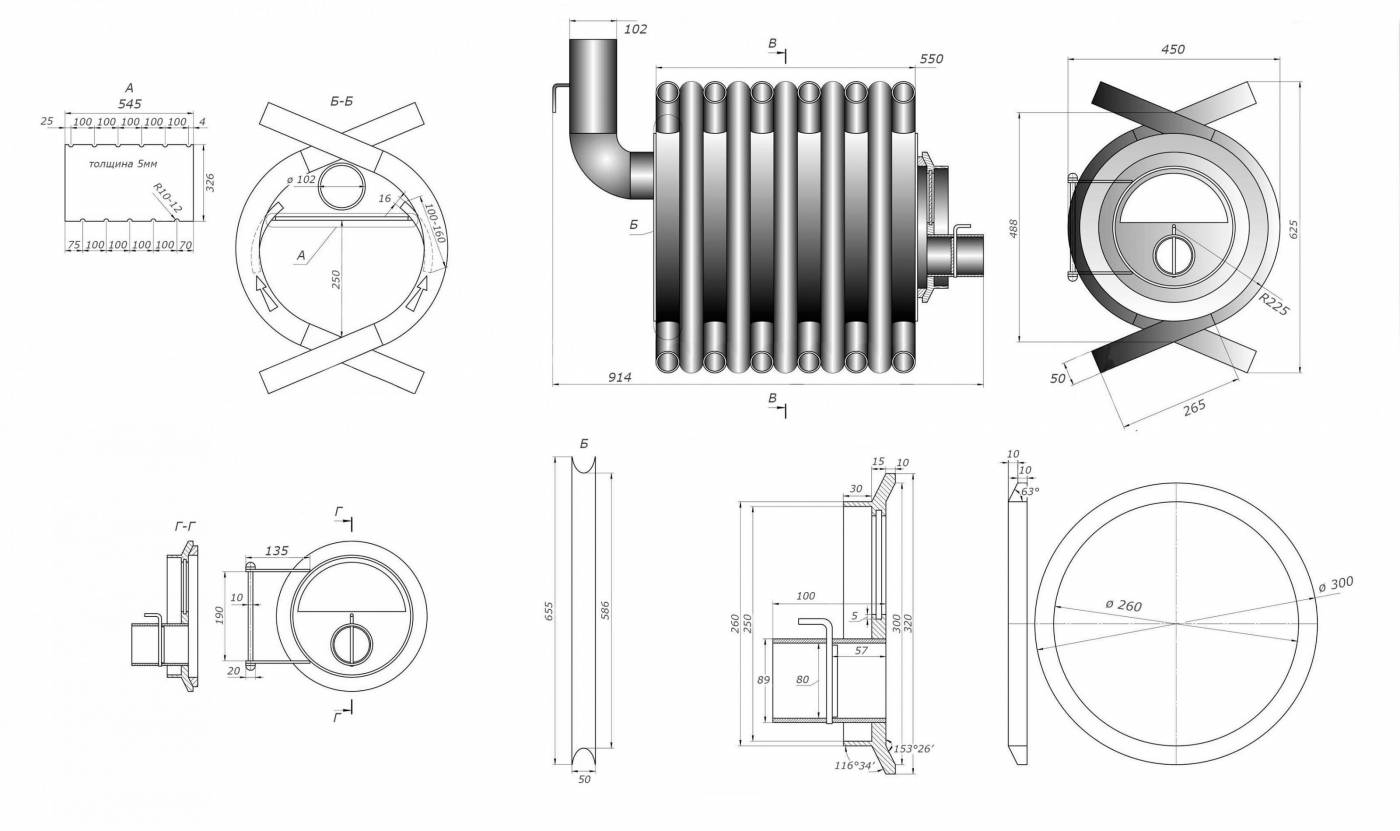

Представляем вам чертеж с размерами, на который мы будем ориентироваться при сборке печи Булерьян своими руками.

Подробная схема печи Булерьян.

В процессе разработки вы можете вносить свои изменения, если они покажутся вам необходимыми. Например, ничто не мешает приспособить сюда готовую покупную дверку, чтобы не мучиться с ее самостоятельной сборкой. Вместе с чертежом вам понадобятся следующие инструменты:

  • Гидравлический или ручной трубогиб;
  • Сварочный аппарат;
  • Углошлифовальная машина для резки стали;
  • Шлифовальный диск для корректировки сварных швов.

Далее готовим материалы:

  • Труба диаметром 60 мм для изготовления конвектора (калорифера) – на чертеже указаны трубы диаметром 50 мм, но в тогда конвекция будет не такой интенсивной. В этом случае советуем ориентироваться на площадь обогреваемого помещения;
  • Листовая сталь толщиной не менее 4 мм – из нее мы будем вырезать промежуточные пластины, а также переднюю и заднюю стенки;
  • Дымоходная труба диаметром 100-130 мм;
  • Металлическая труба для создания дросселя (поддувала) на загрузочной дверце;
  • Петли для загрузочной дверцы, а также надежный замок с безопасной ручкой для ее открытия и закрытия;
  • Материалы для создания шиберной заслонки – еще одна ручка с небольшим отрезком листовой стали для перекрытия просвета дымохода;
  • Металлическая труба диаметром 15 мм для инжекторных труб.

Также пригодится асбестовый шнур, необходимый для уплотнения дверцы. Не забудьте подобрать хорошие электроды для сварки металлических частей.

Понадобится вам и плотный картон, из которого очень удобно делать лекала для последующего вырезания металла – так вы сэкономите время и нервы. Кстати, некоторые умельцы изготавливают печи Булерьян своими руками из квадратной трубы. Получается страшновато, но в целом работоспособно.

Устройство и принцип работы

Конструкция подовых печей состоит из корпуса с несколькими автономными камерами, оборудованными стеклянными или металлическими дверцами. Для получения заданного температурного режима используются независимые ТЭНы. В камерах предусмотрены защитные экраны, таймер и парогенератор.

Работа современных многоярусных печей осуществляется под управлением электроники. Это позволяет обеспечить поддержание заданного температурного режима в автоматическом режиме. Для обеспечения уровня влажности на требуемом уровне предусмотрена система пароувлажнения.

Равномерный прогрев тестовых заготовок на каждом ярусе обеспечивается за счет нагрева статической воздушной среды ТЭНами, расположенными в верхней и нижней части камеры.

Изделия проходят термообработку на поду, который представляет собой плиту, изготовленную из прессованного камня шамот. Приготовление продукции осуществляется непосредственно на поду или в специальных формах для выпечки.

Можно ли ставить булерьян в жилом доме?

Технология процесса пиролиза и конвекционной печи нашла себя в малоэтажном индивидуальном строительстве. При соблюдении всех пожарных норм и правильном монтаже, булерьян безопасен даже для деревянных дач.

Существуют подобные системы давно, но первоначально больше использовались для отопления нежилых помещений. Современные производители реализовали решения, пригодные для применения в жилых строениях.

Булерьян отлично справляется с отоплением помещения, в котором нет внутренних стен. Показатели теплоотдачи значительно превосходят традиционное печное отопление. Длительное сгорание позволяет сокращать количество затраченного топлива. КПД составляет около 80%. Такому показателю способствует процесс пиролиза и конвекционного обогрева.

Внешний вид печки больше соответствует промышленному ангару. Поможет не стандартное решение интерьера. В руках умелого дизайнера в жилом доме такая печь может смотреться очень органично:

Современные производители предлагают котлы разной мощности. Минимальный — легко отопит до 100 м3. Существуют системы и для отопления многоквартирного дома.

Пошаговая инструкция

Материалы:

  • Трубы;
  • 4мм. 50х50 – 27 м;
  • 2мм. 30х20 – 0,76м;
  • 2мм. 40х25 – 2 м;
  • Диаметром 15мм – 0,6м;
  • Диаметром 95мм. (5мм.) – 1м;
  • Сталь – 5мм. – 3м2;
  • Листовой металл – 100мм. – 0,1м2;
  • Проволока диаметром 10мм – 0,5м;
  • Петли гаражные – 2 шт.

Пошаговая инструкция изготовления Булерьяна:

  1. Трубу, которой у нас 27 м., режем на 18 полутораметровых отрезков, из которых изготавливаем характерные для Булерьяна трубы (два изгиба по 120).
  2. В 4 из них ввариваются форсунки из 15мм. трубки (длина трубки – 15 см).
  3. Трубы складываются вместе в форме будущего Булерьяна и прихватываются сваркой. Детали с форсунками располагают по две с обеих сторон (в последствии они будут выполнять роль поддувала). Всё окончательно проваривается.
  4. Для изготовления камеры догорания газа используем 5 мм. сталь. Вырезаем 2 заготовки (370х700 мм. с зубчатым краем 50х60мм. под размер труб).
  5. Детали привариваются внутри контура, образованного трубами. Трубы с форсунками должны быть расположены перед перегородками.
  6. Каркас. Из того же металла, что и для камеры догорания, нарезаем пластины, которые закроют щели между трубами: 18 штук для средней части (400мм х 50мм). 36 штук на все нижние и верхние промежутки (350мм х 50мм).
  7. Закрываем торцы двумя 6-ти угольными пластинами из того же 5 мм. металла (сторона 40см). В одной из пластин делаем отверстие для дымохода. Оно должно быть диаметром 85 мм. и располагаться в камере догорания.
  8. А в передней пластине вырезается отверстие для дверцы. Примерно 25х25см. Привариваем обе пластины на место.
  9. Дымоходом послужит 95мм-ая труба, длиной 50 см. В трубе устанавливается задвижка на оси из проволоки (похоже на дроссельную заслонку в карбюраторе), с вырезанной четвертью.
  10. На отверстие для дверцы по периметру делается рамочка из трубы (40 х25мм).
  11. Из 10мм-го металла вырезаем два квадрата. Первый – 330мм, второй – 246 мм. Обвариваем меньший квадрат профилированной трубой (40х25), так, чтобы он входил в рамку на отверстие для дверцы (см. п. 8, 10).
  12. Поддувало будет аналогично дымоходу, только задвижка в нём без выбранной четверти. Труба на 95 длиной 140м.
  13. В готовой крышке делается отверстие на 95 мм, туда вваривается поддувало.
  14. Навесы. Дверца фиксируется (сваркой) и на расстоянии 40мм от её верха и низа горизонтально привариваются 2 проф.трубы длиной 380 мм. Там, где будут навесы, концы труб должны выступать за пределы люка на 5 см. К ним привариваются гаражные петли.
  15. Запор. Замок можно сделать самостоятельно, а можно заказать у токаря. После его приварки к дверце, фиксирующую сварку убирают.
  16. Все сварочные швы шлифуют.
  17. Можно приварить ножки.

Не соблазняйтесь узкими трубами от водопровода. Для эффективной работы Булерьяна лучше подойдут трубы 50-70 см.

Описание печи Бренеран


Булерьян – немецкая фирма, печи Бренеран изготавливают по лицензии

Печь Булерьян – это разработка немецкой фирмы Bulerjan, который занимается выпуском отопительного оборудования. Под названием Бренеран понимают такие же приборы, но созданные российскими компаниями по лицензии.

Характеристики:

  • Имеется плоская платформа в верхней части. Используется для разогрева пищи.
  • Форма кубическая вместо привычной цилиндрической.
  • Имеется зольник, а также колосниковая решетка.
  • В корпус утоплены конвекционные теплообменники.

Изначально изделие задумывалось как печка с воздушным теплообменником, но его целесообразность не оправдана. Теплоемкость такого прибора низкая, из-за чего уменьшается КПД.

Для сохранения тепла владельцы используют разные аккумулирующие приспособления для конвекционных труб. Также они могут ставиться в кирпичную кладку, образуя подобие камина. Это вариант банной печи Бренеран.


Печь Бренеран может использоваться для приготовления пищи в том числе

В настоящее время котел Бренеран активно используется в следующих областях:

  • отопление дач и домов;
  • производственные цеха;
  • гаражи;
  • бани;
  • кафе и рестораны;
  • административные здания в небольших населенных пунктах.

При выборе и установке котла учитываются мощность, размеры, место установки и другие параметры. Они влияют на эффективность и равномерность обогрева помещения.

В качестве топлива используются дрова, кора, щепки, стружка. Выбирать в качестве сырья уголь в оригинальной печи не советуется, так как от высокой температуры может произойти деформация корпуса. Обойти этот запрет можно путем модернизации устройства. Необходимо сделать в нижней части теплообменника коллектор и подавать воздух с помощью нагнетателя.

Плюсы и минусы

Главное преимущество печи типа Булерьян – минимальное количество недостатков, которые при правильной установке и эксплуатации практически незаметны. Изначально оборудование использовалось канадскими лесниками, работающими в тайге. Устройство легко транспортировалось, не требовало постоянного внимания и быстро согревало в холодную погоду.

Со временем конструкция стала популярной среди широкого круга потребителей не только в Канаде, но и далеко за ее пределами, благодаря таким достоинствам:

  • компактные размеры, небольшой вес – 50 кг;
  • приличный радиус распространения тепла – 100 м3;
  • низкая энергозатратность при достойной производительности;
  • отсутствие необходимости постоянно добавлять топливо в топку;
  • приемлемая цена;
  • простота использования, не требующая сложных манипуляций, квалификации.

К минусам печи Bullerjan относят:

  • образование копоти из-за неполного вывода продуктов горения;
  • неприятный запах, который возникает во время растопки и в процессе тления осевшей на внешней поверхности конструкции пыли;
  • необходимость в постоянной регулировке.

Эти недостатки не столь существенны по сравнению с преимуществами.

Особенности топки

Закладка дров в печь

Для печи Булерьян применяют дрова лиственных пород деревьев, хвойная древесина быстро засоряет дымоход, поэтому этот тип топлива использовать не рекомендуется. Фруктовые сорта деревьев выделяют минимальное количество тепла.

Перед топкой открывают шибер дымохода, заслонку поддувала. Дрова разжигаются посредством любого розжига. После того как началось горение, загрузочную дверцу закрывают. Обязательно надо последить за процессом 10-15 минут, чтобы убедиться в корректности текущего процесса. Теплый воздух начинает поступать в помещение достаточно быстро. Если в печи сильная тяга, появляется своеобразный гул, при котором рекомендуется слегка прикрыть обе заслонки.

Помимо стандартных дров для топки можно использовать:

  • бурый уголь совместно с дровами – топить только углем запрещено, это сильно сократит срок службы оборудования;
  • торфяные брикеты – оптимальный вариант с идеальной теплоотдачей;
  • кора деревьев, опилки, щепа – помогут сэкономить;
  • пеллеты – предварительно требуется установка сетки.

Конструкция и принцип работы

Для того чтобы понять, как устроена и как работает печь Булерьян с водяным контуром, необходимо понять принцип работы оригинальной печи. Изначально она появилась в Канаде. Цель ее постройки – создание высокоэффективного агрегата, способного за считаные минуты прогревать помещения в условиях жесткого климата. Так на свет появилась печь Булерьян, изначально без водяного контура. Она является своеобразной пиролизной буржуйкой длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими внизу и вверху трубами. Эти трубы огибают со всех сторон камеру сгорания, образуя производительный конвектор, способный пропустить через себя до нескольких кубометров воздуха в час. Уже через полчаса после первичного розжига в комнате становится заметно теплее. Помимо воздушного конвектора в конструкции агрегата присутствуют:

Пускай данный вид печей и не отличается особым изяществом – со своими прямыми обязанностями он справляется отлично.

  • Внушительная камера сгорания – в нее помещается большое количество дров, что гарантирует длительное горение;
  • Внутренняя перегородка для образования камеры дожигания – здесь происходит дожигание продуктов пиролиза;
  • Загрузочная дверца с дроссельной заслонкой – через нее загружаются дрова и выгружается зола;
  • Дымоход – через него удаляются продукты сгорания.

Дровяные печи Булерьян с водяными контурами могут комплектоваться экономайзерами. В них производится финальный отбор тепла и осуществляется накопление и дожигание газообразных продуктов, которые не сгорели в самом агрегате.

В моделях с водяными контурами экономайзеры особо не нужны, так как обогрев здесь осуществляется с помощью батарей отопления.

Принцип работы печи Булерьян очень простой. Так как она представляет собой самый обыкновенный пиролизный агрегат, сгорание топлива осуществляется при минимальном доступе кислорода в основную камеру – за это отвечает дроссельная заслонка на загрузочной дверце. Максимальное выделение тепла производится в камере дожигания, где догорают продукты сгорания, образующиеся в первой камере. Получившееся тепло выделяется в обогреваемые помещения.

Если обычная печь типа буржуйки греет за счет теплового излучения от своего корпуса, то Булерьян без водяного контура греет за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью охватывающие камеру сгорания. Проходящий через них воздух нагревается до температуры +100-120 градусов и попадает в комнаты. Такая схема обеспечивает очень быстрый прогрев помещений.

Особенности печей Булерьян без водяных контуров:

Именно специальные металлические трубы, окружающие топочную камеру, обуславливают такой необычный внешний вид и высокий КПД печи.

  • Высокий КПД – он достигает 80%;
  • Возможность обогрева сразу нескольких комнат – для этого организуются воздуховоды с разводкой по помещениям;
  • Оригинальная конструкция с интересным промышленным дизайном;
  • Оперативный прогрев за счет мощного эффекта конвекции;
  • Небольшая температура корпуса в процессе работы – обеспечивает безопасную эксплуатацию.

Печи Булерьян изготавливаются многими производителями. Они обладают незначительными конструкционными отличиями, но в целом устроены примерно одинаково.

Основной принцип работы

Обогрев помещения происходит за счет реакции пиролиза. Топливо при ограниченном количестве кислорода не горит, а медленно тлеет, при этом выделяя продукты пиролиза. После того как они проникают в верхнюю топку для дожигания, происходит резкое воспламенение и полное их сгорание. На этой стадии и выделяется тепло.

https://www.youtube.com/watch?v=CW3h3NpJwRk

Высокая температура позволяет отопить довольно большую площадь или даже целый этаж

Кроме этого, конструкция за счет своих поверхностных труб полностью безопасна, поэтому об нее невозможно обжечься, что очень важно, когда в доме находятся маленькие дети

Об отоплении частного дома

Хорошо, может сказать читатель, но ведь обогреваться-то надо! Да, но печное отопление применяется преимущественно в частных домовладениях, а там водяное – чистой воды предрассудок, стереотип «централизованного» мышления. Для КПД центральной ТЭЦ, действительно, теплоемкость теплоносителя имеет первостепенное значение, иначе он остынет, пока дойдет до абонентов.

А в частном доме? Что, тянуть магистраль из кухни или топочной вокруг всего участка в гостиную/спальню? Не проще ли разогнать по комнатам теплый воздух, которого буллер дает, что называется, с верхом? Посудите сами:

  1. Воздуховоды можно сделать простым инструментом из дешевых материалов: жести, гипсокартона, фанеры, просто из картона, а трубы дороги, их нужно гнуть, варить, паять.
  2. Не нужны регистры, расширительный бак, фурнитура, автоматика.
  3. Можно раз навсегда забыть о свищах и протечках.
  4. На воздуховоды с вентиляторами и жалюзи не требуется ни проекта, ни разрешения. Достаточно самому просчитать, в какую комнату какое сечение вывести.
  5. Теплопередача в стены (а это до 15% теплопотерь на воде) равна нулю; здесь плохая теплопроводность воздуха нам на руку.
  6. Поставить на выходах регулируемые жалюзи – вот вам и легкая оперативная регулировка температуры по комнатам. С настройкой водяного отопления лучше и не сравнивать.
  7. Если расположить выходные жалюзи у дальних от окна стен над полом, то воздух, пока доберется туда, где сможет подогреть улицу, отдаст свое тепло комнате. А как увеличивают энтропию Вселенной батареи в подоконных нишах, всем известно.
  8. Этот же прием даст и теплый пол безо всяких дополнительных затрат и работ.
  9. Стены ровные, никаких уродств на виду – дизайнируй интерьер, как душе угодно.

Метки: отопление в гараже. булерьян . печь, буржуйка .

Комментарии 80

Ну как печь по итогу?

Подскажи, какую трубу брал на дымоход и цену если не сложно

у меня труба на 108мм. вообще желательно на 120мм. для булерьяна (бренеран) нужно еще утеплять трубу для длительного горения.В моем случаи одной закладки хватает на 3 часа.По ценику ответил в лич.

Спасибо, отписал в личку)

Отражатель на стену поставь где стоит печь.

Была обычная буржуйка, сменил на печь на отработке вечный запах паленого масла все в масле кругом да и если чуть вода или тасол в масле сразу пыхает и может загареться. В прошом году поставел такой же Бренеран 100куб гараж 6.20х4.30 высота 3м утеплены ворота и потолок пенопластом все швы пропенины за 40 мин работы 20-25 градусов в 7 вечера полная закладка и в режим длительного гарения утром температура 5-8 взависимости от мороза.

сегодня, еще раз топил.На улице было +4 в гараже +6.за час поднялась температура до +10.Учитываю нашу зиму в среднем -10-15 бывает -20-25 а иногда -30-35 .Этого точно не хватит.Может что то не правильно делаю.Но очень долго нагревает.

такая же печка… только большим размаром… раза в два… объем гаража 80 куб.м. возле печки тепло… а в дальнем от нее углу морозяка… дров улетает мама не горюй… а эффект не такой как хотелось бы

у нас в гараже похожая стоит размеры 5х10 если постоянно топить норм, то внизу на уровне 2-х метров около 20 С а на высоте 4-х все 40 если не больше, нужна циркуляция воздуха

У хорошего знакомого такая же в автомойке стоит.Гараж 10/15,дак там жара даже в морозы.Только печь не булерьян, а аноалог ее, называется Визувий, унас в Мегастрое продаються, но жарит конечно отменно.

Мнение экспертов о печи «Булерьян Кантри» (тип 01)

Данная буржуйка «Булерьян» отзывы экспертов заслужила себе хорошие. Многие специалисты считают, что мощности печи в 11 кВт вполне хватит, чтобы протопить помещение в 200 куб. м. При этом они соглашаются с покупателями, что габариты данной модели весьма большие.

Среди прочего многие отметили качество изготовления теплообменных труб. Все они плотно лежат, и следов сварки практически не видно. Сам изгиб металла выполнен с соблюдением всех требований. При этом деформации на внутренней поверхности не обнаружено. Дополнительно многие оценили работу вторичной камеры. Ее патрубок дымохода имеет правильную форму и работает должным образом.

При этом поддувало имеет хороший диаметр. Также специалисты выделили устройство задней панели, которая состоит из двух пластин. Учитывая все вышесказанное, отопление «Булерьяном» отзывы у специалистов вызывает только хорошие.

Варианты изготовления

Сегодня известны два варианта изготовления печи Булерьян, основанных на том из каких материалов они исполнены: из профильных и изогнутых труб или из газового баллона. Каждый вид системы имеет свой КПД и различается по сложности реализации:

  1. Из профильной трубы. Система Булерьян из профильной трубы – это простая конструкция, обеспечивающее эффективное отопление небольших помещений: гаража, теплицы, сарая или небольшого спортзала. Несложная в изготовлении печь, может быть сделана любым сварщиком из подручных материалов.
  2. Из газового баллона. Благодаря тому, что практически в каждом частном дворе есть старый газовый баллон, данный тип печи изготавливается довольно часто. Отличное решение для дачного домика или гаража, а благодаря форме баллона, появляется возможность реализовать интересные дизайнерские идеи.

Печка Булерьян своими руками изготавливается просто, не важно какой её тип вы решили сделать самостоятельно. Выбор зависит от возможностей мастера, наличия материала и умений хозяина

Правильная эксплуатация и обслуживание печи

Чтобы быстро растопить и нагреть печь нужно использовать мелкие и сухие дрова. Их укладывают на картон или бумагу. Когда древесина начнет гореть, то в булерьян закладывается основное топливо.

Когда дрова начнут интенсивно гореть, то конструкция переводится в режим газификации. Пользователю нужно прикрыть дроссельную заслонку и шибер. Эффективность агрегата зависит от сухости дров. Перед закладкой их нужно тщательно высушить.

Можно сместить печь для улучшения эффективности

Если в процессе эксплуатации печи возникает дым, то такой процесс связан с разными ошибками, которые были допущены в процессе эксплуатации или монтажа агрегата:

  1. Дымоход имеет недостаточную высоту. Если труба имеет высоту в 5 метров и выше, то она обеспечит хороший уровень тяги. Верхний срез должен располагаться над крышей.
  2. Шиберная заслонка не открыта.
  3. В дымовом канале присутствует конденсат или сажа. По этим причинам продукты горения не отводятся.

В процессе эксплуатации внутри накапливается нагар и происходит засорение. В результате тяга значительно ухудшается. Если на шибере есть отложения, то заслонка не может нормально закрываться. Нужно обеспечить регулярное очищение конструкции и внутренних  камер. Игнорирование этого правила приводит к ухудшению теплового обмена.

Пример установки Булерьяна в жилой комнате

В этом видео специалист рассказывает, как сделать печь Булерьян своими руками, схема, чертеж и подробное описание:

Буржуйка, булерьян: особенности эксплуатации:

Принцип работы печей Булерьян с водяным контуром

Печь Булерьян с водяным контуром можно приобрести в уже готовом виде или собрать самостоятельно, используя традиционный воздушный агрегат. Для изготовления самодельного варианта необходимо соорудить контуры для подающей и обратных труб. После этого производим установку агрегата на штатном месте – монтируем его на мощном негорючем основании, подключаем дымоход. По дому прокладываем отопительную систему.

Сама отопительная система может быть любого типа – с естественной или принудительной циркуляцией. В первом случае трубы прокладываются с небольшим наклоном, чтобы обеспечить нормальную циркуляцию теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за нагнетание теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой – на выбор потребителя.

Используя печь Булерьян с водяным контуром мощностью 7-9 кВт, можно обеспечить теплом даже небольшие двухэтажные домовладения, используя системы открытого типа без принудительной циркуляции.

Давайте посмотрим, как работают печи Булерьян с водяными контурами. Первый этап – это запуск, который представляет собой первоначальную растопку системы без пиролизного горения. В камеру сгорания закладываются мелкие щепки и лучины, 20-30 минут все это горит своим пламенем. Далее закладываем внутрь дрова потолще, закрываем камеру сгорания, регулируем дросселем и шиберной заслонкой процесс горения.

После того как вы закроете дроссельную заслонку, дрова начнут сгорать с выделением продуктов пиролиза. Из основной камеры они отправятся в камеру дожигания, где сгорят с образованием большого количества тепла – для этого сюда подается вторичный воздух, через специальные трубки. Генерируемое тепло отдается в теплообменник, после чего расходится по помещениям.

Основные особенности

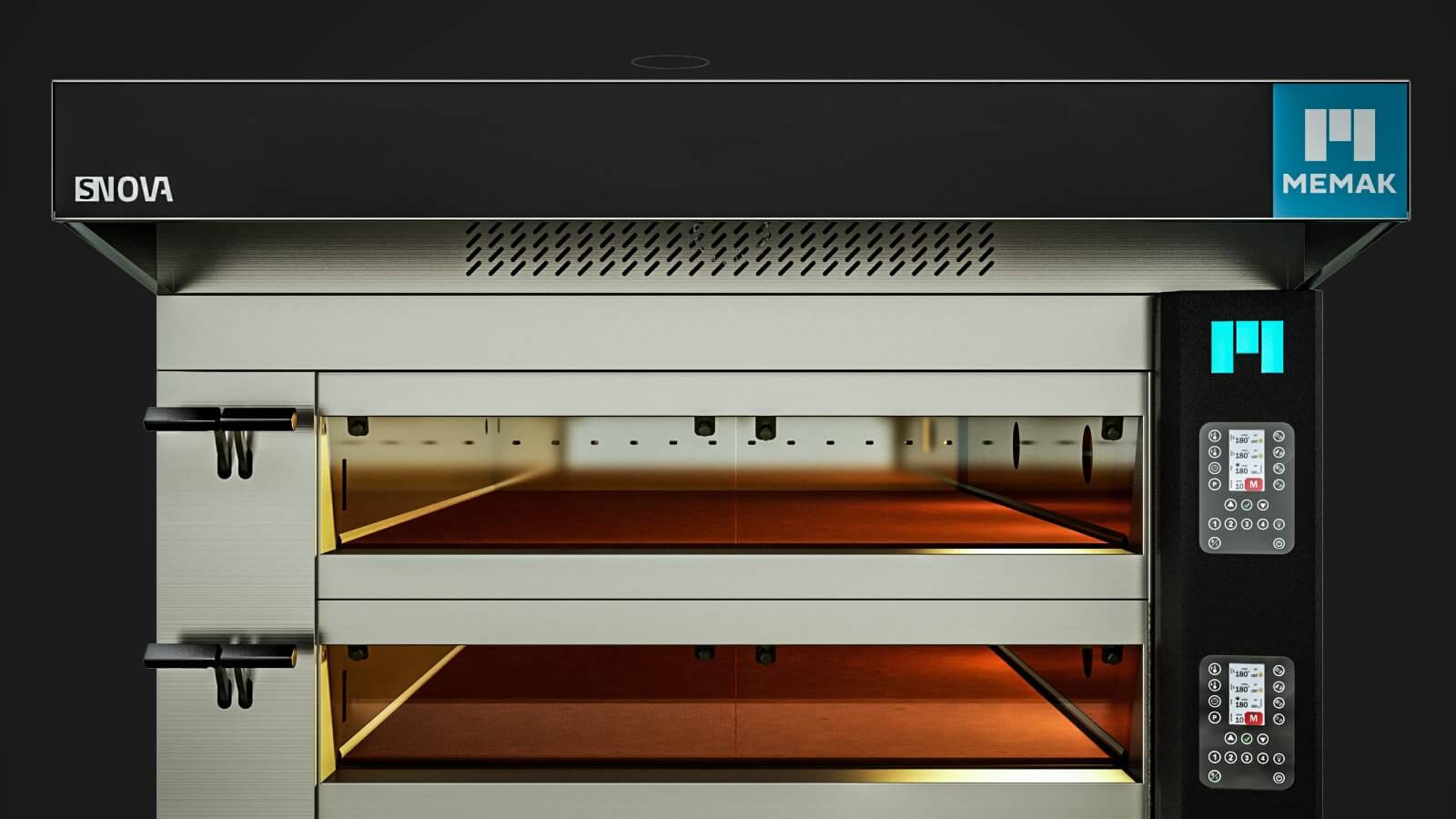

Современные многоярусные  хлебопекарные подовые печи — универсальное и производительное пекарское оборудование, которое обладает рядом преимуществ:

  • Высокая производительность.

  • Возможность контроля процесса выпечки хлебобулочных изделий в каждой камере индивидуально.

  • Материал пода позволяет аккумулировать тепло и сохранять его длительное время.

  • Габариты пекарной камеры позволяет выпекать высокий хлеб без подгорания в результате контакта со сводом печи.

  • Плавное изменение температурного режима приготовления выпечки.

  • Система пароувлажнения обеспечивает оптимальный уровень влажности для определенного вида продукции.

  • Отсутствие вибраций при работе позволяет использовать печь для приготовления суфле, бисквитов, безе.

  • Минимальные потери тепла за счет использования современных теплоизоляционных материалов.

  • Длительный срок эксплуатации достигается путем использования в конструкции высококачественной жаропрочной стали.

  • Возможность визуального контроля процесса приготовления выпечки обеспечивается внутренней подсветкой и стеклянными дверцами печи.

  • Простота ухода за внутренними и внешними элементами оборудования.

Устройство печи с водяным контуром

Работают печи с водяным контуром исключительно в помещениях с открытой системой отопления. Также следует учитывать, что повышение теплоносителя происходит само собой. В целом печь с водяным контуром складывается из двух камер. В нижней части устройства располагается отдел газификации. Камера дожигания, в свою очередь, находится сверху.

Дополнительно имеются два регулятора, которые контролируют мощность печи. Над камерой газификации расположены теплообменные трубы. Они подсоединяются к вторичному отделу. При этом на боковой панели имеется патрубок дымохода с контроллером. Ниже располагается двойная задняя стенка печи. Первичная камера устройства соединяется с зольником. При этом поддувало печи соединено с ручкой регулятора мощности. Там же находится специальная загрузочная дверца. За передней стенкой печи расположен инжектор.

Виды русских печей

Подобный агрегат может быть переоборудован или построен под любые желания заказчика.

Основные виды:

  1. Классическая (читать подробнее) – стандартный вариант отопительного устройства с лежанкой.
  2. Русская печь с плитой (читать подробнее) – более совершенная и удобная модель агрегата: летом выполняет функцию приготовления пищи, а зимой – отапливания.
  3. Русская мини-печь (читать подробнее). Другое название этой конструкции без лежанки – «экономка». Устройство предназначено для приготовления пищи.
  4. Русский отопительный агрегат с камином (читать подробнее). Сочетание современного открытого очага и возможностей печи – это и красиво, и удобно.

Устройство печи и ее элементы

Конструкция печей Булерьян рассчитана на применение в работе твердого топлива – дров, реже используется уголь или прессованные древесные отходы. Устройство подобных печей предельно простое, что позволяет собрать их самостоятельно, используя минимальный набор инструментов.

Печь – буржуйка типа Булерьян внешне представляет собой стальную бочку с трубами, которые могут располагаться сверху и/или снизу конструкции. Она сочетает в себе пиролизный тип горения и функции конвекционного обогревателя. Вырабатываемое во время горения топлива тепло сразу уходит в трубы (воздуховоды), что повышает продуктивность ее работы до 80-85%.

Устройство печи Булерьян на фото (в разрезе)

Конструктивное устройство печи Булерьян:

  • Самая большая часть конструкции – отсек для сгорания помещенного твердотоплевного элемента (занимает 85% объема) – происходят процессы первичного розжига и генерация продуктов пиролиза.
  • Отсек для дожигания топлива (25% от внутреннего объема агрегата) –  происходит поступление продуктов пиролиза, после происходит сгорание остаточного топлива  с образованием пламени, процесс сопровождается выделением высокой температуры.
  • Инжекторы – трубки для подачи в камеру дожигания воздуха (необходим для проведения реакции горения пиролизных продуктов).
  • Трубы для процесса конвекции – этот элемент пиролизной печи Булерьян производится из толстых труб, изготовленных из металла. В них поступает выделяемой в процессе горения тепло, которое и выходит в помещение через отверстие в трубах в виде потоков теплого воздуха.
  • Регуляторы – эта часть печи состоит из двух обязательных элементов, необходимых для регулирования работы агрегата – заслонки и дросселя на дверце. Реализуется функция, позволяющая регулировать подачу воздуха в камеру дожигания. Температура выделяемого воздуха контролируется.
  • Дымоход (с емкостью для сбора конденсата или без него) – функция удаления продуктов горения.
  • Зольник (находится внизу конструкции).

Конструкция печи

Нагреватель состоит из нескольких элементов, каждый из которых выполняет определенную функцию.

  • Конвекционная камера. В верхней части располагаются клапаны и жалюзи.
  • Корпус. В качестве материала выбирается сталь или шамот.
  • Задвижка прямого хода. Применяется для направления дыма в трубу.
  • Основная топка.
  • Боковые топки.
  • Огнеупорная часть. Для этого используется шамотный кирпич.
  • Под.
  • Усиленная стена.
  • Шамотный кирпич в камере сгорания №4.
  • Камера сгорания №4.
  • Отверстие для дымохода.

Каждая модель оснащена дверцей из стали или чугуна. В центре могут делать жаростойкое окно, чтобы следить за пламенем.

Советы и правила эксплуатации

Для системы отопления Булерьян необходимо соблюдение условий эксплуатации, что позволяет повысить эффективность работы установки и продлить ее эксплуатационные сроки. Комментарии многочисленных пользователей печи показывают, что наиболее актуальными являются такие вопросы:

  • меры предотвращения замерзания теплоносителя при отключении отопительной системы;
  • причины низкой производительности;
  • правила и особенности топки;
  • можно ли ставить конструкцию на улице.

Как не допустить заморозки контура?

При работе печи следует внимательно следить, чтобы не произошло замерзание теплоносителя. Для этого котлы имеют встроенный ТЭН на 1 кВт. Система оборудована датчиком, который постоянно отслеживает температуру теплоносителя и при падении ее до минимального уровня включает дополнительный подогрев.

Методом защиты также является полный слив воды при отключении системы. В этом случае трубы и корпус выдержат заморозки до -50 градусов.

Почему Булерьян начинает плохо греть?

Почему водные котлы могут плохо греть помещение? Причины могут быть следующими:

  • неправильный монтаж/подклчючение (недостаточная высота дымоходной трубы, плохой выход газа);
  • неграмотная установка печи с нарушением высоты (допускается расстояние от пола на уровне от 40-50 см, в остальных случаях производительность системы падает);
  • печка на дровах имеет слишком низкую мощность (реальная на 10% ниже указанной в документации, что связано с особенностями работы установки);
  • слишком большое количество подключенных радиаторов.

Особенности топки

Котел Булерьян с водяным контуром топится при помощи режима тления, для розжига используются щепа, дрова, бумага. Интенсивное горение наблюдается только в первые полчаса, далее печка должна перейти на нормальный режим.

Внимание: Печь не должна работать на пределе, теплопроводимость корпуса ограничена и тепло будет уходить в никуда. Эффективность при сильном разгоне конструкции будет крайне низкой, это напрасная трата топлива.. Принцип растопки Bullerjan будет следующим:

Принцип растопки Bullerjan будет следующим:

  • газификатор, специальный регулятор полностью открываются;
  • разжигается огонь (оптимально использовать бумагу и мелкую щепу);
  • после разгорания огня камера заполняется на 80%;
  • топить надо до момента, когда датчик покажет значение в 180-200 градусов (время топки составляет не больше 20-30 минут);
  • затем газификатор надо закрыть на 45 градусов.

Для топки применяется дровяное топливо, лучше всего подходит не расколотые на части полена с размером, соответствующем длине камеры. Дверка топки должна плотно закрываться, щели не допускаются. Золу отопительной печи не удаляют, она остается в камере все время ее работы.

Установка на улице

Можно ли ставить водяные котлы Булерьян на улице? Теоретически допускается, но на практике не рекомендуется, так как наличие «водяной» рубашки сильно ограничит возможность устройства при таких условиях.

Вывод

Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки. Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов.

Из чего будете мастерить булерьян?

Профильная трубаГазовый баллон

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
