Расчет и методика измерения петли фаза ноль

Какая информация должна быть в данном протоколе

Бланк протокола составляет компания-исполнитель. За основу можно взять информацию, представленную ниже.

Итак, что должно быть указано в протоколе:

  1. Наименование компании, проводящей проверку оборудования, адрес, свидетельство о регистрации и другие данные.
  2. Наименование документа, его номер и дата составления.

Заказчик данных измерений.
Цель проведения замеров: приемо-сдаточные испытания, проведение плановой проверки оборудования, проверка после замены оборудования.
Условия окружающей среды при проведении измерений: температура, влажность. Окружающая среда оказывает большое влияние на качество кабеля или воздушной линии.
Результаты испытаний. Их оформляют в виде таблицы. Графы в ней могут быть такими: номер по порядку; наименование оборудования; место замера — место установки защиты; данные о способах защиты (предохранитель, тепловой расцепитель, электромагнитный расцепитель и т.п.); измеренное сопротивление цепи; сопротивление цепи без соединительных проводов; ток расчетный; соответствует ли напряжение нормам; время срабатывания защитного механизма.
Какие измерительные приборы использовались при замерах, их погрешность, дата поверки.
Заключение эксперта.

В конце документа расписываются работник, который проводил испытания и руководитель электролаборатории.

Если результаты измерений неудовлетворительные, то необходимо провести ремонтные работы электросети, а после — организовать новую проверку.

Необходимость в измерениях

Замер сопротивления петли проводится в следующих случаях:

  • При вводе в эксплуатацию, после ремонта, модернизации или переоборудовании установок.
  • Требование со стороны служб различных служб контроля, например Облэнерго, Ростехнадзор и т.д.
  • По заявлению потребителя.

В ходе электрических замеров устанавливаются определенные параметры петли Ф-Н, а именно:

Общее сопротивление цепи, которое включает в себя:

электросопротивление трансформатора на подстанции;

аналогичный параметр линейного проводника и рабочего нуля;

образующиеся в коммутационном оборудовании многочисленные переходные сопротивления, например в защитных устройствах (АВ, УЗО, диффавтоматах), пускателях, ручных коммутаторах и т.д. Также влияние оказывает сечение проводников, изоляция кабелей, заземление нейтрали трансформатора, параметры УЗО или другой защиты электроустановок.

  • Ток КЗ (IКЗ). В принципе, его можно рассчитать, используя формулу: IКЗ= UН/ZП, где UН– номинальный уровень напряжения в электросети, а ZП– общее сопротивление петли. Учитывая, что защитные устройства при КЗ должны автоматически отключать питание согласно установленным временным нормам, то необходимо выполнение следующего условия: ZП*IAB


Расположение основных элементов прибора MZC-300

Обозначения:

  1. Информационный дисплей. Полное описание его полей можно найти в руководстве по эксплуатации.
  2. Кнопка «Старт». Запускает следующие процессы измерений:
  • ZП, напомним, это общее сопротивление цепи Ф-Н.
  • IКЗ – ожидаемый ток КЗ.
  • Активного сопротивления, необходимо для калибровки прибора.

Где проходит измерение петли фаза-ноль

Для проведения замеров можно использовать самодельное измерительное устройство, в этом проблема не заключается, но использовав такие приборы вы не получите точные цифры. По этой причине для проведения замеров лучше использовать некоторое специальное измерительное устройство. Тем более что все показатели должны быть записаны в специальный протокол. Образец заполнения вы можете найти в сети.

А именно:

  • Вольтметр;
  • Или амперметр, но с высокой точностью показаний.

Такие приборы можно купить на рынке, стоимость такого устройства не маленькая, но для специалиста, такой прибор просто необходим.

Специалисты знают, что розетка это не единственное место, где можно провести такие замеры. Такие замеры можно провести в распределительном щитке. В том случае если в дом заходит электрическая сеть трех фазного кабеля, то проведение замеров необходимо проводить на каждой фазе с нулем. Такие замеры необходимы, так как одна из фаз могла быть собрана неправильным образом.

Приборы для проведения измерений

Замерить основные показатели контура «Ф-Н» можно двумя типами приборов. Первые допускается использовать исключительно после снятия напряжения, а вторые способны работать под нагрузкой. Также имеются различия в выводе количества информации. Простые приборы выдают значения необходимые для вычисления Iкз. Более сложное исполнение измерителей позволяет сразу вывести значение Iкз.

Специалисты рекомендуют использовать следующие модели приборов:

  1. MZC 300 — современный микропроцессорный измеритель, о нюансах работы которого мы расскажем далее.
  2. М-417 — зарекомендовал себя с наилучшей стороны много лет назад. Испытания ведутся по методу падения напряжения. При этом измеритель можно использовать под рабочим линейным напряжением в сетях с глухо-заземленной нейтралью. Размыкание испытываемой схемы осуществляется за 0,3 с. Предварительно понадобится выполнить калибровку.
  3. ИФН-200 — предназначен для проверки цепей с сопротивлением до 1 кОм, с допустимым напряжением от 180 до 250 В. Помимо замера схемы «Ф-Н», способен функционировать и в других режимах. Память ИФН-200 может хранить данные о тридцати пяти крайних вычислениях.


Измеритель сопротивления ИФН-200

Измерение сопротивления петли фаза нуль

Объект: . Офис Площадь: . 42 м.кв

Необходимо было переоборудовать одну из квартир в нашем доме под офис ТСЖ. По рекомендациям было принято решение обратиться в Энерджи.

Объект: . Квартира

Площадь: . 58 м.кв

Я-мама трех дочек. С переездом в новую квартиру в Москве столкнулись с проблемой, как разместить троих детей в одной комнате и при этом.

Объект: . Дом

Площадь: . 680 м.кв

Моя детская мечта, обзавестись своим большим домом, и вот этот момент наступил! Мы с мужем начали думать над проектом, как все будет, что.

Объект: . Дом

Площадь: . 280 м.кв

С женой решили переехать и заняться строительством нового дома. Понадобилась помощь в проектировании инженерных систем. Долго искали.

Объект: . Квартира

Площадь: . 156 м.кв

Заказывала дизайн-проект проект, для квартиры с инженерными проектами в комплекте. Сама не хотела ничего подобного делать и вообще в этом.

Объект: . Дом

Площадь: . 64 м.кв

Давно с мужем мечтали о загородном доме. Купили участок с домом, но дизайн интерьера в нем нам совсем не нравился, мы решили сделать ремонт.

Объект: . Квартира

Площадь: . 68 м.кв

После приобретения квартиры столкнулись с необходимостью ремонта. По совету знакомых мы обратились в ENERGY-SYSTEM. В минимально сжатые.

Объект: . Дом

Площадь: . 98 м.кв

Срочно понадобился проект перепланировки загородного дома. Перебрала кучу компаний, но везде дорого, либо не успевают сделать в назначенный.

Объект: . Квартира

Площадь: . 64 м.кв

Родители на свадьбу подарили нам трехкомнатную квартиру. Но сама квартира была в таком ужасном состоянии, что я даже не знала с чего начать.

Объект: . Стоматология

Площадь: . 54 м.кв

Решила открыть частную стоматологию, о которой мечтала с детства. Взяла в аренду помещение, нужен был дизайн-проект, обратилась в Энерджи.

Статьи / Электролаборатория / Измерение сопротивления петли фаза нуль

Подготовительный этап

Практически все методы измерений цепи «фаза-ноль» не позволяют получить точную информацию о таких характеристиках, как ZП и IКЗ

Это связано с тем, что векторная природа напряжения не принимается во внимание. Проще говоря, учитываются упрощенные условия при коротком замыкании

В процессе испытания электроустановок такая приближенность допускается только в тех случаях, когда уровень реактивного сопротивления не имеет существенного влияния.

Перед тем, как приступить к измерению характеристик петли «Ф-Н», предварительно следует провести ряд предварительных испытаний. В частности, проверить непрерывность и уровень сопротивления защитных линий. После этого измерить сопротивление между контуром заземления и основными металлическими элементами конструкции здания.

Расчет тока короткого замыкания в сети 0,4 кВ

Введение

В соответствии с пунктом 3.1.8. ПУЭ электрические сети должны иметь защиту от токов короткого замыкания, обеспечивающую по возможности наименьшее время отключения при этом указано что защита должна проверяться по отношению наименьшего расчетного тока короткого замыкания (далее — тока КЗ) к номинальному току плавкой вставки предохранителя или расцепителя автоматического выключателя. (Подробнее о выборе защиты от токов короткого замыкания читайте статью: Расчет электрической сети и выбор аппаратов защиты)

В сетях 0,4 кВ с глухозаземленной нейтралью наименьшим током КЗ является ток однофазного короткого замыкания методика расчета которого и приведена в данной статье.

Основные понятия и принцип расчета

Сама формула расчета тока короткого замыкания проста, она выходит из закона ома для полной цепи и имеет следующий вид:

  • Uф — фазное напряжение сети (230 Вольт);
  • Zф-о — полное сопротивление петли (цепи) фаза-нуль в Омах.

Что такое петля фаза-нуль (фаза-ноль)? Это электрическая цепь состоящая из фазного и нулевого проводников, а так же обмотки трансформатора к которым они подключены.

В свою очередь сопротивление данной электрической цепи и называется сопротивлением петли фаза нуль.

Как известно есть три типа сопротивлений: активное (R), реактивное (X) и полное (Z). Для расчета тока короткого замыкания необходимо использовать полное сопротивление определить которое можно из треугольника сопротивлений:

Примечание: Сумма полных сопротивлений нулевого и фазного проводников называется полным сопротивлением питающей линии.

Рассчитать точное сопротивление петли фаза-нуль довольно сложно, т.к. на ее сопротивление влияет множество различных факторов, начиная с переходных сопротивлений контактных соединений и сопротивлений внутренних элементов аппаратов защиты, заканчивая температурой окружающей среды. Поэтому для практических расчетов используются упрощенные методики расчета токов КЗ одна из которых и приведена ниже.

Справочно: Расчетным путем ток короткого замыкания определяется, как правило, только для новых и реконструируемых электроустановок на этапе проектирования электрической сети и выбора аппаратов ее защиты. В действующих электроустановках наиболее целесообразно определять ток короткого замыкания путем проведения соответствующих измерений (путем непосредственного измерения тока КЗ, либо путем косвенного измерения, т.е. измерения сопротивления петли-фаза-нуль и последующего расчета тока КЗ).

Методика расчета тока кз

1) Определяем полное сопротивление питающей линии до точки короткого замыкания:

  • Rл — Активное сопротивление линии, Ом;
  • Xл — Реактивное сопротивление линии, Ом;

Примечание: Расчет производится для каждого участка линии с различным сечением и/или материалом проводника, с последующим суммированием сопротивлений всех участков (Zпл=Zл1+Zл2+…+Zлn).

Активное сопротивление линии определяется по формуле:

  • Lфо — Сумма длин фазного и нулевого проводника линии, Ом;
  • p — Удельное сопротивление проводника (для алюминия — 0,028, для меди – 0,0175), Ом* мм 2 /м;
  • S — Сечение проводника, мм 2 .

Примечание: формула приведена с учетом, что сечения и материал фазного и нулевого проводников линии одинаковы, в противном случае расчет необходимо выполнять по данной формуле для каждого из проводников индивидуально с последующим суммированием их сопротивлений.

Реактивное сопротивление линии определяется по формуле:

2) Определяем сопротивление питающего трансформатора

Сопротивление трансформатора зависит от множества факторов, таких как мощность, конструкция трансформатора и главным образом схема соединения его обмоток. Для упрощенного расчета сопротивление трансформатора при однофазном кз (Zтр(1)) можно принять из следующей таблицы:

3) Рассчитываем ток короткого замыкания

Ток однофазного короткого замыкания определяем по следующей формуле:

  • Uф — Фазное напряжение сети в Вольтах (для сетей 0,4кВ принимается равным 230 Вольт);
  • Zтр(1) — Сопротивление питающего трансформатора при однофазном кз в Омах (из таблицы выше);
  • Z пл — Полное сопротивление питающей линии (цепи фаза-ноль) от питающего трансформатора до точки короткого замыкания в Омах.

Как измерить сопротивление «фаза-ноль»

В рамках испытаний определяются такие параметры цепи:

1. Измерение сопротивления: -на обмотках питающего трансформатора; -на фазном проводнике; -на нулевом или защитном проводнике; -переходные значения на силовых контактах рубильников, автоматических выключателей, контакторов.2. Сопротивление изоляции.3. Параметры заземления.4. Измерение тока короткого замыкания петли «фаза ноль».Определяется автоматически измерительным прибором или вычисляется по формуле, где номинальное напряжение сети питания делят на полное сопротивление «фаза-ноль». Полученное значение тока нужно сравнить с установкой автовыключателя.

По итогу замеров прибор покажет величину однофазного тока короткого замыкания. Специалист сравнивает этот показатель с током срабатывания расцепителя в автоматическом выключателе или с вставкой предохранителя. Это сравнение позволяет сделать заключение об исправности оборудования.

Проверка цепи фаза ноль выполняется с учетом включенных в работу защитных рубильников, автоматических выключателей, контакторов, предохранителей и других коммутационных устройств. При проверке цепи фаза ноль в измеряемую цепь также включают заземляющий проводник.

  • Необходимость выполнить замер полного сопротивления цепи фаза нуль возникает в следующих случаях:
  • По требованию контролирующих органов, которые желают удостовериться в безопасности эксплуатации электрических сетей.
  • После выполнения первичных приемосдаточных испытаний, перед вводом в эксплуатацию.
  • С целью контроля уровня электробезопасности после капитального ремонта или реконструкции электрической сети.
  • Проверку цепи фаза ноль можно выполнить эмпирическим путем при помощи расчетного метода. Для этого необходимо точно знать сечение проводников, их длину, материал токопроводящих жил. При этом результат теоретического расчета имеет высокий уровень погрешности, что хорошо видно после выполнения замеров полного сопротивления цепи фаза нуль при помощи специальных приборов.

Результаты проверки цепи фаза ноль используют для тщательного анализа надежности защиты цепей в случае возникновения аварийных режимов работы. Проверка цепи фаза ноль поможет определить защитный коммутационный аппарат, который не соответствует требуемому уровню чувствительности. В этом случае замеры полного сопротивления цепи фаза нуль выполняют после проведения следующих мероприятий:

  • Замена коммутационного устройства на более чувствительный защитный аппарат.
  • Увеличение сечения токопроводящих жил кабелей и проводов.
  • Компенсация реактивной мощности за счет установки емкостной нагрузки.

Наши услуги

ООО «Комплексный Энерго Подряд» предлагает услуги по замеру полного сопротивления цепи фаза нуль при помощи современных измерительных приборов. Наши опытные специалисты в самые короткие сроки проведут теоретический расчет и лабораторные измерения. Наши методики полностью соответствуют отечественным и международным стандартам, что подтверждается согласованием со стороны Ростехнадзора.

Сроки проведения испытаний

Электрические сети и оборудование эксплуатируются в различных режимах. Со временем наблюдается естественное старение изоляции кабеля, ухудшение свойств проводников из-за токовых перегрузок, отклонений напряжения, влияния окружающей среды и т. д. Этим обусловлена необходимость в периодической проверке целостности контура фаза ноль.

В соответствии с указаниями ПУЭ испытание петли «Ф-Н» проводится, как минимум, один раз в 36 месяцев, а для электрических сетей, эксплуатируемых в опасных или агрессивных средах, как минимум, один раз в 24 месяца. Также предусматриваются внеплановые проверки, в следующих ситуациях:

  • при внедрении в работу нового оборудования;
  • после осуществления модернизации, профилактики или ремонта действующей сети;
  • по требованию поставщика электроэнергии;
  • по факту запроса от потребителя.


Периодичность осмотров электрооборудования жилых домов

Приборы, используемые в процессе измерений петли фаза-нуль

С целью ускорения процедуры измерений петли, на практике применяют различную измерительную аппаратуру, наибольшее распространение среди которой получили:

  • М-417 – устройство, отличающееся надежностью, используется для осуществления измерений методом падения напряжения без отсоединения источника питания. Предназначен для цепи с напряжением 380 В и глухозаземленную нейтраль. Прибор способен рассоединить цепь за 0,3 секунды, к недостаткам можно отнести калибровку, которую необходимо производить при включении.
  • MZC-300 относится к новым устройствам, снабженным микропроцессором. Применяется та же методика в момент присоединения сопротивления, равного 10 Ом. Подходит для замеров напряжения в пределах 180-250 В. Процедура длится всего 0,03 секунды, данные при этом выводятся на дисплей.
  • ИФН-200 – многофункциональный прибор, измеряющий напряжение от 180 до 250 В при сопротивлении 10 Ом. Готовность к работе после включения равна 10 с. Снабжен памятью на 35 вычислений.

К измерениям, осуществляемым при помощи одного из методов, допускаются только хорошо обученные сотрудники. Неверное их проведение влечет за собой неправдивые показатели, что способно вывести из строя установку либо травмировать работников.

Чем определяется напряжение и ток при коротком замыкании?

Выше я сказал, что КЗ может произойти в любой точке линии. Давайте разбираться, как будет зависеть ток и напряжение в зависимости от места КЗ.

Немецкий физик Ом со школьных лет учит нас, что напряжение и ток определяются через сопротивление цепи:

Ток короткого замыкания, как и любой ток, тоже рассчитывается по закону Ома и зависит от напряжения и сопротивления на данном участке цепи. Поскольку сопротивление проводов в реальной жизни – это не только то, что показывает мультиметр, но и индуктивная составляющая, закон Ома для тока КЗ запишем в более общем виде:

В числителе U – номинальное напряжение в сети (напряжение холостого хода на выходе трансформатора на ТП). Число, которое получается при расчетах в знаменателе – полное сопротивление цепи Z, от которого и зависит ток КЗ. Рассмотрим схему однофазного питания квартиры и реальный случай КЗ с замкнувшим феном:

Замыкание в конце питающей линии (ток КЗ минимальный)

В схеме обозначены полные сопротивления различных участков питающей сети:

  • Z1 – внутреннее сопротивление трансформатора на подстанции с учетом пересчитанного сопротивления высоковольтной части,
  • Z2 – кабельная линия от ТП к распределительному пункту (РП) многоквартирного дома,
  • Z3 – кабельная линия от РП до квартирного щитка,
  • Z4 – кабель от щитка до розетки в одной из комнат,
  • Z5 – переноска от розетки до замкнувшего фена.

Фен сгорел и устроил короткое замыкание

Вот как может выглядеть график уровня напряжения на разных участках – от клемм трансформатора на подстанции до замкнувшей вилки фена:

Понижение напряжения до нуля в результате КЗ в конце линии

Падение напряжения сопровождается выделением тепла на всех участках питающей линии. На мощных участках с большим сечением проводов доля “квартирного” тока КЗ ничтожна, поэтому там падение небольшое (участки с сопротивлением Z1, Z2).

В связи с понижением напряжения в результате КЗ можно отметить, что это будет заметно на параллельных нагрузках, подключенных например к тому же РП. При КЗ или сильной перегрузке у одного из потребителей лампочки в соседних домах и подъездах станут гореть тусклее. Бывало?

А вот как может выглядеть изменение тока КЗ от источника до места замыкания:

Уменьшение тока при удалении от источника электроэнергии

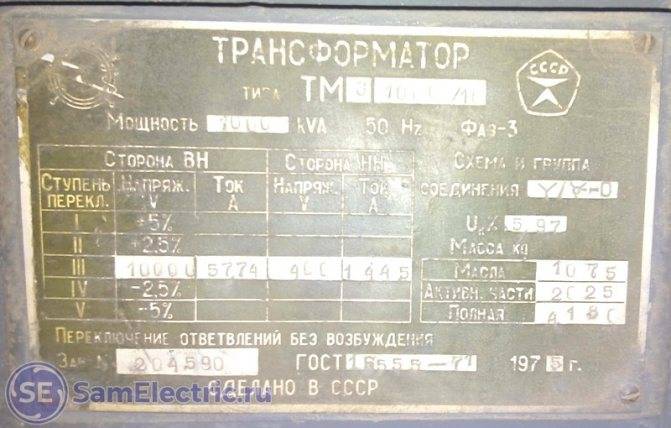

Трансформатор на подстанции 10000/0,4 кВ мощностью 1000 кВА с глухозаземленной нейтралью вторичной обмотки. Примерно от таких питаются наши “районы, кварталы, жилые массивы”.

Измерение сопротивления петли фаза-нуль

В соответствии с ПТЭЭП для контроля чувствительности защит к однофазным замыканиям на землю в установках до 1000 В с глухозаземленной нейтралью необходимо выполнять измерения сопротивления петли “фаза-нуль”. Для измерения сопротивления петли “фаза-нуль” существует ряд приборов, различающихся схемами, точностью и др. Области применения различных приборов приведены в табл. 1.

Приборы для измерения электрических параметров заземляющих устройств, в том числе измерения сопротивления петли фаза-нуль

Тип прибора или методИзмеряемый параметрПримечание
М-417Сопротивление петли с последующим вычислением тока однофазного замыканияОбласть применения – контроль
ЭКО-200Ток однофазного замыкания на землюОбласть применения – контроль
ЭКЗ-01Ток однофазного замыкания на землюОбласть применения – контроль
Амперметр + вольтметрНапряжение и токВысокая точность (область применения – измерения)

Проверка производится для наиболее удаленных и наиболее мощных электроприемников, но не менее 10% их общего количества.

Проверку можно производить расчетом по формуле Zпет = Zп + Zт / 3 где Zп— полное сопротивление проводов петли фаза-нуль; Zт — полное сопротивление питающего трансформатора. Для алюминиевых и медных проводов Zпет = 0,6 Ом/км.

По Zпет определяется ток однофазного короткого замыкания на землю: Iк = Uф / Zпет Если расчет показывает, что кратность тока однофазного замыкания на землю на 30% превышает допустимые кратности срабатывания защитных аппаратов, указанные в Правилах устройства электроустановок (ПУЭ), то можно ограничиться расчетом. В противном случае следует провести прямые измерения тока короткого замыкания специальными приборами, например, типов ЭКО-200, ЭКЗ-01 или по методу амперметра-вольтметра на пониженном напряжении.

Метод амперметра — вольтметра при измерении сопротивления петли фаза-нуль

Испытуемое электрооборудование отключают от сети. Измерение производят на переменном токе от понижающего трансформатора. Для измерения делается искусственное замыкание одного фазного провода на корпус электроприемника. Схема испытания — приведена на рисунке.

Схема измерения сопротивления петли фаза — нуль по методу амперметра — вольтметра.

После подачи напряжения измеряются ток I и напряжение U, измерительный ток должен быть не менее 10 — 20 А. Сопротивление измеренной петли Zп=U/I. Полученное значение Zп должно быть арифметически сложено с расчетным значением полного сопротивления одной фазы питающего трансформатора R т/3.

Программа проведения измерений сопротивления петли фаза-нуль

1. Ознакомление с проектной и исполнительной документацией и результатами предыдущих испытаний и измерений.

2. Подготовка необходимых электроизмерительных приборов и испытательных устройств, проводников и защитных средств.

3. После выполнения организационно-технических мероприятий и допуска на объект, выполнение измерений и испытаний

4. Оценка и обработка результатов измерений и испытаний.

Петля фаза-ноль: что это

Начинаем с выяснения пути от подстанции до проводки в дом электрического тока. Отметим то, что к старым домам или постройкам от распределительного щитка подходят только 2 провода.

А именно:

  • Фаза;
  • Ноль.

Заземляющий контур в таких постройках, то есть там, где есть петля, не предусмотрен.

Подводка кабеля к дому от подстанции может насчитывать более 200 и 300 м и ко всему этому она может быть разделенной на несколько участков, в которых может быть использован кабель разного сечения и присутствие нескольких распределительных щитков. Такая проводка довольно сложная коммуникация.

Такая потеря мощности и напряжения не зависит от качества сборки щитовой. Такое качество проводки известно всем электрикам и по такой причине составление проекта делается с учетом таких потерь.

Если монтаж проводки выполнен качественно и грамотно, то в этом случае появляется гарантия правильной работы необходимого участка сети. А в том случае если во время проведения работ были допущены ошибки, отклонение от нормативов, то это явно увеличивает шанс потери, сбои работы сети и аварийные ситуации. По этой причине специалисты и проводят замеры показателей напряжения и в дальнейшем делают им анализ.

Отметим, то, что вся цепь электричества является зацикленным контуром и нулевым, то есть, по сути, мы видим своеобразную петлю.

Краткое описание MZC-300

Рассмотрим внешний вид и основные элементы измерителя MZC-300.


Расположение основных элементов прибора MZC-300

Обозначения:

  1. Информационный дисплей. Полное описание его полей можно найти в руководстве по эксплуатации.
  2. Кнопка «Старт». Запускает следующие процессы измерений:
  • ZП, напомним, это общее сопротивление цепи Ф-Н.
  • IКЗ – ожидаемый ток КЗ.
  • Активного сопротивления, необходимо для калибровки прибора.

Старт каждого измерения сопровождается характерным звуковым сигналом.

  1. Кнопка «SEL». Служит для последовательного вывода на информационный дисплей всех характеристик петли, полученных в результате последнего замера. В частности отображается следующая информация:
  • Параметры ZП.
  • Ожидаемый IКЗ.
  • Уровень активного и реактивного сопротивления (R и Х).
  • Фазный угол ϕ.
  1. Кнопка «Z/I». По окончании испытаний переключает на дисплее отображение характеристик между ожидаемым IКЗ и ZП.
  2. Кнопка отключения/включения измерительного устройства. Если при запуске прибора одновременно с данной кнопкой нажать «SEL», то измеритель перейдет в режим автокалибровки. Его подробное описание можно найти в руководстве пользования.
  3. Разъем для подключения щупа, контактирующего с рабочим нулем, проводником РЕ или, PEN. Соответствующее обозначение нанесено на корпус прибора.
  4. Разъем щупа, подключаемого к одному из фазных проводов. Как правило, помечен литерой «L».
  5. Как и разъем i, в отличии от гнезд для измерительных проводов, используется только в режиме автоматической калибровки. На корпусе прибора обозначаются как «К1» и «К2».

Испытание цепи «Ф-Н» измерителем MZC 300

Измерение петли фаза ноль прибором MZC 300 требует соблюдения определенной последовательности действий, учитывая некоторые особенности устройства.

Обязательные условия

Первоначально рекомендуется включить MZC 300 и убедиться в отсутствии на экране надписи bAt. Она сигнализирует о разряженных батарейках, а следовательно, провести достоверные измерения не удастся.

В процессе осуществления замеров могут появляться характерные ошибки, обусловленные следующими причинами:

  1. Напряжение сети менее 180 или более 250 Вольт. В первом случае на экране высветится буква U в сопровождении с двумя звуковыми сигналами, а во втором надпись OFL и одно продолжительное звучание.
  2. Высокая нагрузка на измеритель, сопровождающаяся перегревом. На дисплее высветится буква T, а зуммер выдаст два длительных звука.
  3. Обрыв нулевого или защитного провода в исследуемой схеме, что сопровождается появлением на дисплее символа «— —» и продолжительным звуком.
  4. Превышено допустимое значение общего сопротивления исследуемой схемы — два продолжительных звука и символ «—».

Способы подключения

С помощью MZC 300 можно произвести замеры различных участков цепи. При этом необходимо обеспечить качественный контакт наконечников прибора.

Далее представлен порядок подключения измерителя в зависимости от вида проводимого тестирования:

  1. Снятие характеристик с петли «Ф-Н» — один наконечник измерителя фиксируется к нулевому (N) проводу, а второй поочередно устанавливается на линейные (L) провода.
  2. Проверка защитной цепи — один контакт поочередно крепится к линейным проводникам, а второй к защитному заземлению (PE).
  3. Тестирование надежности заземления корпуса электрооборудования производится в зависимости от типа сети — с занулением (TE) или с защитным заземлением (TT). При этом порядок производства измерений идентичен. Один наконечник прибора цепляется к корпусу электрооборудования, а второй поочередно к питающим проводникам.

Считывание показаний о напряжении сети

MZC 300 рассчитан на выдачу показаний фазного напряжения в пределах от 0 до 250 В. Для снятия данных понадобится нажать на клавишу «Start». При отсутствии указанных манипуляций измерительное устройство автоматически выведет на дисплей полученное значение, по истечении пяти секунд с момента начала тестирования.

Измерение характеристик контура «Ф-Н»

Для получения основных показателей в MZC 300 используется методика искусственного короткого замыкания. Она позволяет измерить полное сопротивление петли, разлагая на активную и реактивную составляющую, а также выдавая данные по углу сдвига фаз и величине предполагаемого Iкз. Для их поочередного просмотра понадобится нажимать кнопку «Z/I».

Измерительный ток протекает по тестируемому контуру в течение 30 мс. Для ограничения величины тока в схеме прибора смонтирован ограничивающий резистор на 10 Ом. При этом прибор автоматически устанавливает требуемую величину измерительного тока, учитывая уровень напряжения в сети и величину сопротивления схемы «Ф-Н».

Обратите внимание! При проведении тестирования важно учитывать, что прибор ведет расчеты с учетом номинального значения напряжения 220 В, независимо от действующих показаний в сети. Поэтому в дальнейшем необходимо осуществить корректировку полученного значения предполагаемого Iкз в цепи «Ф-Н». Для этого необходимо измерить действующее значение напряжения и разделить на 220

Для этого необходимо измерить действующее значение напряжения и разделить на 220

Полученное значение умножить на измеренный прибором Iкз

Для этого необходимо измерить действующее значение напряжения и разделить на 220. Полученное значение умножить на измеренный прибором Iкз.

При наличии в схеме УЗО следует предварительно исключить защитный аппарат из тестируемого контура посредством установки шунта. Это обусловлено тем, что подаваемый от MZC 300 измерительный ток приводит к отключению УЗО.

Вывод результатов измерения

После осуществления необходимых подключений на экране прибора будет отражаться уровень напряжения сети. Процесс измерения начинается после нажатия кнопки «Start». По факту окончания тестирования на дисплей выводится информация о величине полного сопротивления или предполагаемого Iкз, в зависимости от первоначальных установок. Для отображения других доступных показаний понадобится использовать клавишу «SEL».

Вывод результатов испытания на экран

Для получения достоверных измерений цепи «Ф-Н» рекомендуется воспользоваться услугами профессионалов. От правильности испытаний зависит дальнейшая безопасность эксплуатации электрической сети.

Зачем измерять полное сопротивление петли короткого замыкания?

Повышенное сопротивление сети и работа на предельно допустимых токах существенно повышает износ установленного оборудования и в несколько раз увеличивает вероятность аварии или его досрочного выхода из строя. Короткое замыкание в электрической цепи вследствие механического повреждения изоляции кабеля или в результате необратимых процессов при естественном старении приводит к мгновенному повышению величины тока и быстрому нагреву проводников. При этом начинает плавиться и гореть изоляция. Нескольких секунд до момента срабатывания защиты может хватить для повреждения и возгорания кабеля, а затем и воспламенения соседних кабелей. Такая ситуация грозит пожаром даже при последующем обесточивании поврежденной цепи. Разумеется, чем быстрее сработает выключатель автоматической защиты, тем меньшие повреждения будут нанесены электрическому оборудованию и тем меньшему риску подвергнется жизнь и здоровье людей.

В электроустановках с заземленной нейтралью нулевой проводник соединен с нейтралью понижающего трансформатора, которая объединена с контуром заземления. При аварийном замыкании фазы на фазу, на корпус или нейтральный провод возникает новая электрическая цепь – так называемая петля короткого замыкания. Существует несколько методов измерения сопротивления петли короткого замыкания:

  • метод падения напряжения в отключенной цепи;
  • метод падения напряжения на нагрузочном сопротивлении;
  • метод короткого замыкания цепи.

Для измерения полного сопротивления (импеданса) петли короткого замыкания компания Sonel применяет технический метод создания «искусственного короткого замыкания». Прибор серии MZC измеряет напряжение сначала без нагрузки, а затем при кратковременной нагрузке резистором 10 Ом (номинал варьируется между моделями) в течение 30 мс. Полное сопротивление петли короткого замыкания содержит активную и реактивную составляющие сопротивления и рассчитывается на основе разницы падений напряжения по формуле:

SLC


Рисунок 1. Активная и реактивная составляющие полного сопротивления

Полное сопротивление петли короткого замыкания должно быть как можно меньше, тогда ток короткого замыкания в цепи будет наибольшим и защита сработает быстрее. При межфазном замыкании ток в контуре будет больше, чем при однофазном замыкании. По полученному значению импеданса рассчитывают значение тока короткого замыкания. Условия исправной защиты описаны формулой:

SAN

Из вышеприведенных формул и диаграммы становится понятно, почему необходимо измерять именно импеданс, т.е. ПОЛНОЕ сопротивление петли короткого замыкания. Определение только резистивной составляющей, т.е. активного сопротивления цепи, занижает фактическое значение, вследствие чего расчет тока срабатывания приведет к ошибочному результату и ложному выводу о соответствии параметров защиты! В действительности, в случае значительного индуктивного сопротивления петли короткого замыкания (например, обмотка питающего трансформатора, длинная кабельная линия) ток срабатывания, рассчитанный на основании только значения активного сопротивления, может оказаться недостаточным для обеспечения требуемого времени срабатывания защиты, что неминуемо подвергнет риску жизнь людей в аварийной ситуации. Проведение измерений сопротивления петли фаза-нуль в электроустановках до 1000 В регламентировано пунктом 28.4 таблицы 28 Правил технической эксплуатации электроустановок потребителя (ПТЭЭП) при проверке срабатывания защиты в сетях с заземленной нейтралью (TN-C, TN-C-S, TN-S) и проводится раз в два года (п. 2.7.16), а также после каждой перестановки и монтажа нового электрооборудования перед его включением (п. 2.7.17). Проверка осуществляется путем непосредственного измерения тока однофазного короткого замыкания с помощью специальных приборов или измерением полного сопротивления петли фаза-нуль с последующим определением тока короткого замыкания. Величина тока однофазного короткого замыкания при замыкании на корпус или нулевой рабочий проводник должна составлять не менее: 3-х кратного значения номинального тока плавкой вставки предохранителя, 3-х кратного значения номинального тока нерегулируемого расцепителя или 3-х кратной уставки тока срабатывания регулируемого расцепителя автоматического выключателя с обратнозависимой от тока характеристикой. Другие параметры срабатывания защитного автоматического отключения должны соответствовать Правилам устройства электроустановок (ПУЭ изд.7) п. 7.3.139 и 1.7.79.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
