Как проверить дифференциальный автомат на работоспособность

Причины отключения в работающей электросети

Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:

  • какие провода использовались;
  • тип изоляции;
  • двухпроводная или трехпроводная проводка.

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата.

Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка.

Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.

Как проверить дифференциальный автомат

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

  1. Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
  2. Обычной батарейкой от 1,5 В до 9 В.
  3. Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
  4. Простым постоянным магнитом.
  5. Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

Проверка батарейкой

Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.

А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.

Проверка тока утечки резистором

Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.

При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.

Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.

Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.

Тестируем защиту постоянным магнитом

Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.

Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.

Периодичность электроизмерений автоматических выключателей на токи короткого замыкания и перегрузки

Валерий Через какой промежуток времени рекомендуется проверять работоспособность автоматических выключателей в квартире на перегрузки и токи короткого замыкания?

Ответ: Чтобы быть уверенным в работоспособности аппаратов защиты, желательно выполнять электроизмерения автоматических выключателей не менее одного раза в три года, но это Ваше право, так как все измерения (прогрузка) автоматических выключателей должны производится в соответствии с установленными нормами и инструкциями заводов-изготовителей, пределы работы расцепителей должны соответствовать заводским данным.

ПУЭ-7 1.8.8 Испытания электрооборудования производства иностранных фирм производятся в соответствии с указаниями завода (фирмы)-изготовителя. При этом значения проверяемых величин должны соответствовать указанным в данной главе.

1.8.37 Электрические аппараты, вторичные цепи и электропроводки напряжением до 1 кВ Электрические аппараты и вторичные цепи схем защит, управления, сигнализации и измерения испытываются в объеме, предусмотренном настоящим параграфом. Электропроводки напряжением до 1 кВ от распределительных пунктов до электроприемников испытываются по п. 1. 1. Измерение сопротивления изоляции. Сопротивление изоляции должно быть не менее значений, приведенных в табл. 1.8.34. 2. Испытание повышенным напряжением промышленной частоты. Испытательное напряжение для вторичных цепей схем защиты, управления, сигнализации и измерения со всеми присоединительными аппаратами (автоматические выключатели, магнитные пускатели, контакторы, реле, приборы и т.п.) 1 кВ. Продолжительность приложения нормированного испытательного напряжения 1 мин. 3. Проверка действия автоматических выключателей. 3.1. Проверка сопротивления изоляции. Производится у выключателей на номинальный ток 400 А и более. Значение сопротивления изоляции — не менее 1 МОм. 3.2. Проверка действия расцепителей. Проверяется действие расцепителя мгновенного действия. Выключатель должен срабатывать при токе не более 1,1 верхнего значения тока срабатывания выключателя, указанного заводом-изготовителем. В электроустановках, выполненных по требованиям раздела 6, глав 7.1 и 7.2 проверяются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 2 % выключателей распределительных и групповых сетей. В других электроустановках испытываются все вводные и секционные выключатели, выключатели цепей аварийного освещения, пожарной сигнализации и автоматического пожаротушения, а также не менее 1 % остальных выключателей. Проверка производится в соответствии с указаниями заводов-изготовителей. При выявлении выключателей, не отвечающих установленным требованиям, дополнительно проверяется удвоенное количестве выключателей. 4. Проверка работы автоматических выключателей и контакторов при пониженном и номинальном напряжениях оперативного тока. Значение напряжения срабатывания и количество операций при испытании автоматических выключателей и контакторов многократными включениями и отключениями приведены в табл. 1.8.35. 5. Устройства защитного отключения (УЗО), выключатели дифференциального тока (ВДТ) проверяются в соответствии с указаниями завода-изготовителя. 6. Проверка релейной аппаратуры. Проверка реле защиты, управления, автоматики и сигнализации и других устройств производится в соответствии с действующими инструкциями. Пределы срабатывания реле на рабочих уставках должны соответствовать расчетным данным. 7. Проверка правильности функционирования полностью собранных схем при различных значениях оперативного тока. Все элементы схем должны надежно функционировать в предусмотренной проектом последовательности при значениях оперативного тока, приведенных в табл. 1.8.36.

Методика прогрузки

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Оборудование

Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:

  • соединительные провода;
  • КУ — ключ управления;
  • ЛАТР — лабораторный автотрансформатор, для изменения нагрузки; трансформатор нагрузки или нагрузочный трансформатор (НТ);
  • амперметр в качестве шунта;
  • ТТ — трансформатор тока.

Схема устройства для проверки АВ:

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

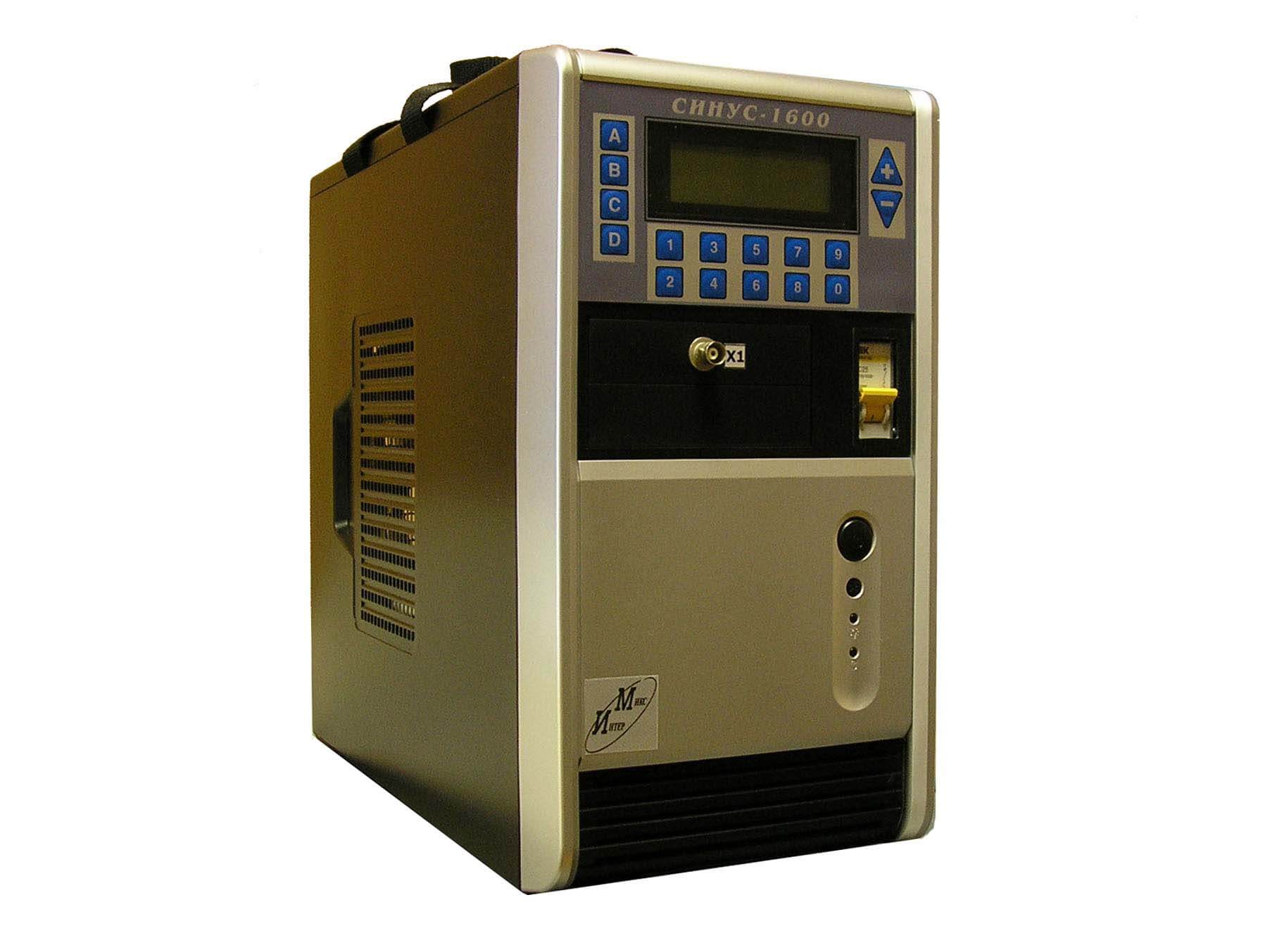

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Сам процесс

Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

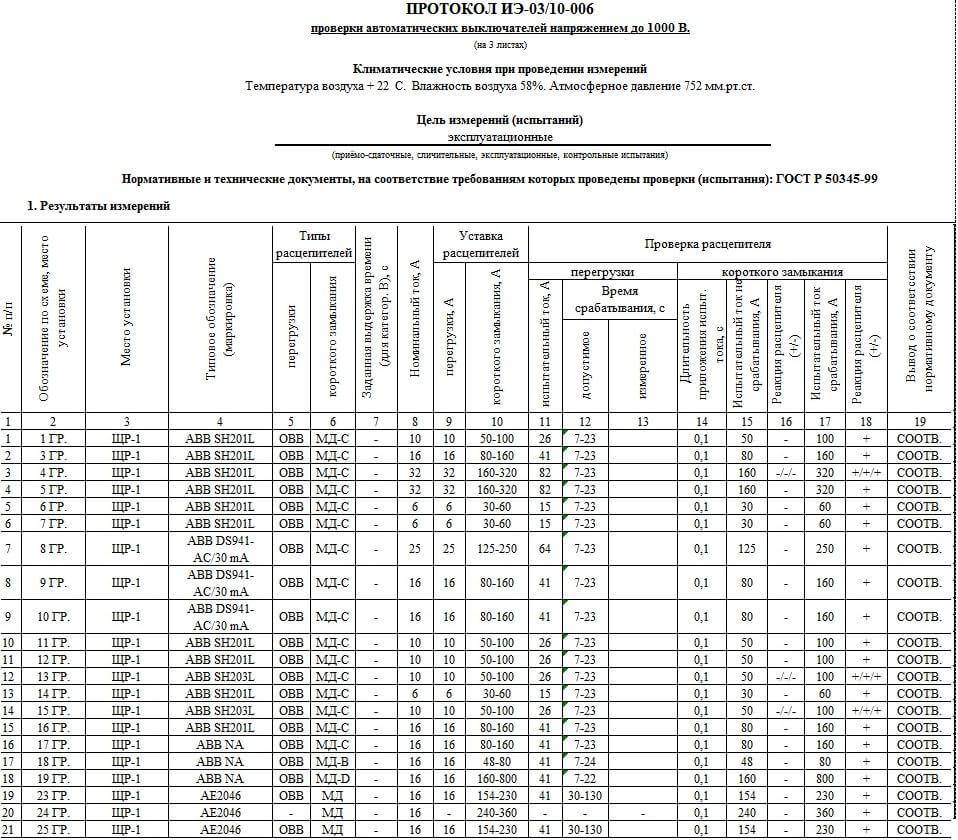

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Сроки испытаний

Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.

Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.

В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.

Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.

Будет интересно прочитать:

Проверка автомата защиты IEK на подлинность

Вес автомата ИЭК;

  • ИЭК ВА 47-29 — 87 гр.
  • ИЭК ВА 47-29М вес 97 гр.
  • ИЭК ВА 47-60 вес 105 гр.

Для сравнения: Пачка сигарет весит 22-23 грамма. Тонкий смартфон-130-140 грамм, «толстый» смартфон весит 170-180 горамм.

Маркировка ИЭК обязательно латинская IEK;

Старая маркировка автомтов защиты ИЭК

Цвет полоски под логотипом IEK должен точно совпадать с цветом рычага взвода;

Новая, правильная маркировка автомата защиты ИЭК Велика вероятность поддельности автомата ИЭК

На корпусе должна быть нанесена информация об автомате и адрес сайта производителя методом штамповки;

Надписи и схема автомата должны четко просматриваться на фасадной части корпуса.

Выводы

К сожалению, выводы неутешительны. Визуально проверить исправность автоматического выключателя при покупке на 100% нельзя. Но это не значит, что этого не нужно делать. Обязательно покупайте автоматические устройства электроцепей в специализированных магазинах, исключите хозяйственные и гипермаркеты. При покупке произведите визуальный осмотр автомата и по явным признакам, описанным в этой статье, проверьте автомат на подлинность.

{SOURCE}

Обработка данных, полученных при испытаниях.

Первичные записи рабочей тетради должны содержать следующие данные:

• дату измерений.

• температуру окружающего воздуха

• наименование, тип, заводской номер оборудования

• номинальные данные объекта испытаний

• результаты испытаний

• результаты внешнего осмотра

• используемую схему

Все данные испытаний сравниваются с требованиями НТД и на основании сравнения выдаётся заключение о пригодности объекта к эксплуатации.

На основе полученных данных времени срабатывания расцепителей автоматических выключателей и образцовых времятоковых характеристик для данных типов автоматов производится построение индивидуальной времятоковой кривой для конкретного автоматического выключателя (или группы, если автоматические выключатели группы примерно соответствуют друг другу).

На рисунке 7 показаны принципы построения индивидуальной времятоковой характеристики автоматического выключателя на основе образцовой. На образцовой характеристике по оси времени откладывается полученное значение при испытании зависимого (максимального расцепителя) расцепителя автоматического выключателя . На рисунке условно принято время срабатывания в 30 секунд. От полученной точки на кривой откладывают линии параллельные образцовым для данного автомата – полученная кривая и будет являться индивидуальной для данного автоматического выключателя.

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на DIN-рейку, поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.

Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока КЗ. Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

  • B — в диапазоне от 3-кратного до 5-кратного номинального тока;
  • С — в диапазоне 5-10-кратного номинального тока;
  • D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 “Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения” регламентирует, как и какие именно автоматы нужно испытывать.

Таблица 7 Время-токовые рабочие характеристики

ИспытаниеТип
расцепителя
Испытательный
ток
Начальное
состояние
Время расцепления
или нерасцепления
Требуемый
результат
Примечание
aB, C, D1,13 InХолодное

t < 1 ч (при In < 63 А)
t < 2 ч (при In> 63 А)

Без
расцепления
bB, C, D1,45 In Сразу же после испытания

t < 1 ч (при In < 63 А)
t < 2 ч (при In> 63 А)

РасцеплениеНепрерывное нарастание тока в течение 5 с
cB, C, D2,55 In Холодное

1 с < t < 60 с (при In < 32 А)
1 c < t < 120 c (при In > 32 A)

Расцепление
dB3 InХолодноеt< 0,1 сБез
расцепления
Ток создается замыканием вспомогательного выключателя
C5 In
D10 In
eB5 InХолодноеt< 0,1 сРасцеплениеТок создается замыканием вспомогательного выключателя
C10 In
D20 In
(в особых случаях 50 In)

Термин «холодное состояние» означает, что при контрольной температуре калибровки ток предварительно не пропускают.
Примечание – Для выключателей типа D рассматривается возможность дополнительного испытания для промежуточного значения между c и d.
a, b и c — это испытания тепловой защиты, а d и e — соответственно, защиты от короткого замыкания (КЗ).

Проверка времени срабатывания автомата в сетях 0,4кВ

В большинстве случаев защита кабельной линии выполняется автоматическими выключателями (или как их обычно называют, автоматами). Автоматический выключатель защищает кабельную линию двумя способами: от перегрузки (тепловая отсечка) и от короткого замыкания (электромагнитная отсечка).

И если перед вами стоит проблема правильного выбора автоматического выключателя, то выбрать его по перегрузке достаточно просто. Вы знаете (или можете посчитать) ток нагрузки. Номинал автоматического выключателя должен быть больше тока нагрузки. С этим всё просто.

С номиналом автомата разобрались, осталось выбрать его характеристику срабатывания. Всего бывает пять характеристик срабатывания автомата: B, C, D, K, Z. Автоматы с кривыми срабатывания K и Z очень редко используются, в основном применяются автоматы с характеристиками срабатывания B, C, D. Наиболее распространены автоматы с характеристикой C. Кривые срабатывания имеют схожую форму и отличаются только величиной электромагнитной отсечки или кратностью срабатывания. Кратность срабатывания — отношение величины аварийного тока, при котором происходит отключение автомата, к номинальному току автомата. Iк/Iном. Для автоматов с характеристикой B эта величина колеблется в пределах 3. 5. Для автоматов с характеристикой C – 5. 10. Для автоматов с характеристикой D – 10. 20.

Рассмотрим автомат с характеристикой C. Производитель гарантирует, что автомат сработает, если ток короткого замыкания превысит номинальный ток автомата в 10 раз. Но может сработать и при превышении в 5 раз. Это зависит от внешних условий: температуры окружающей среды; был ли автомат под нагрузкой, когда произошло КЗ, или был отключен и его включили на КЗ из «холодного» состояния.

Что будет, если величина тока короткого замыкания меньше отсечки? Автомат всё равно может отключиться, т.к. уже сработает тепловая отсечка. Но это произойдёт не мгновенно, а спустя некоторое время. Допустимое время срабатывания автомата строго регламентировано Правилами Устройства Электроустановок (ПУЭ) и зависит от величины фазного напряжения. Согласно требованиям п.1.7.79 наибольшее допустимое время защитного автоматического отключения при фазном напряжении 220/230 В для системы заземления TN не должно быть более 0,4 с.

Итак, необходимо проверить время срабатывания автоматического выключателя. Еще данный расчет называют «расчет петли фаза-нуль». Для примера выполним проверку автомата с номинальным током 16 А с характеристикой C. Автомат установлен в групповом щите. Щит питается от ГРЩ, а ГРЩ от трансформаторной подстанции.

Параметры трансформатора: Номинальная мощность трансформатора Sн = 630 кВА, Напряжение короткого замыкания трансформатора Uк% = 5,5%, Потери короткого замыкания трансформатора Pк = 7,6 кВт.

Параметры питающей линии: Гр.27 от ЩО 1.2 – 60 м кабель 1х, ЩО 1.2 от ГРЩ3 – 80 м кабель 1х, ГРЩ3 от ТП 1126 – 217 м кабель АВВГнг 2x (4×185).

Параметры выключателя: Номинальный ток автоматического выключателя Iном = 16 А Кратность отсечки K = 10.

Реактивное сопротивление трансформатора: Xт = 13,628 мОм

Активное сопротивление трансформатора: Rт = 3,064 мОм

Активное сопротивление кабеля: Rк = 580,38 мОм

Реактивное сопротивление кабеля: Xк = 17,36 мОм

Суммарное реактивное сопротивление участка: XΣ=Xc+Xт+Xк=31,984 мОм

Суммарное активное сопротивление участка: RΣ=Rт+Rк=583,444 мОм

Полное суммарное сопротивление: RΣ=583,444 мОм

Ток однофазного короткого замыкания: IK1=190 А > IминК1 = 10×16 = 160 А Следовательно, автоматический выключатель отключится мгновенно (сработает электромагнитная отсечка, время отключения.

Чтобы скачать пример расчета в Word, нажмите на кнопку: СКАЧАТЬ ПРИМЕР

Чтобы не считать каждый раз вручную на калькуляторе и переносить цифры в Microsoft Word, я реализовал эти расчет прямо в Word. Теперь надо только ответить на вопросы, которые он задаёт. Вот так это выглядит:

Как проверить исправность дифавтомата

Дифференциальные автоматы – компактное инновационное решение рынка коммутационных аппаратов.

Они очень удобны, компактны, а также объединяют в себе целый ряд защитных механизмов: 1) Тепловой – защита от перегрева во время длительных превышений номинальных нагрузок. 2) Токовый – защита от пиковых скачков максимальной силы (коротких замыканий). 3) УЗО – защита пользователя в момент пиковых нагрузок, нарушения механической целостности изоляции и гуляющих токов.

При применении устройства в бытовом использовании, необходимо знать алгоритм проверки его работоспособности. Потому, в данной статье, мы рассмотрим, какие методы проверки исправности дифавтомата существуют, и как ими пользоваться.

Прогрузка автоматических выключателей

Здравствуйте, уважаемые посетители сайта https://zametkielectrika.ru.

Сегодня я Вас познакомлю со статьей на тему прогрузка автоматических выключателей.

После выполнения электромонтажа производят ряд приемо-сдаточных испытаний и измерений, согласно нормативным техническим документам, типа ПУЭ и ПТЭЭП. Один из видов испытаний — это проверка работоспособности коммутационных аппаратов защиты на соответствие номинальным данным.

Аппараты защиты предназначены для защиты электрических цепей от коротких замыканий, соответственно, электромонтаж должен проводиться строго по проекту.

Введение

Для автоматических выключателей основными данными (характеристиками) являются:

  • номинальный ток — допустимая величина тока для работы в нормальном режиме
  • ток срабатывания защиты — величина тока при коротком замыкании или перегрузки в электрической линии
  • время срабатывания защиты — уставка по времени при коротком замыкании или перегрузки

Своими словами можно сказать, что прогрузка автоматических выключателей — это измерение основных характеристик автоматического выключателя.

Измерение основных характеристик автоматических выключателей проводит персонал электролаборатории, прошедший специальную подготовку и имеющий высокую квалификацию.

Устройство для прогрузки автоматических выключателей

Для прогрузки (проверки) автоматических выключателей первичным током применяют специальные прогрузочные устройства. В настоящее время имеется широкий выбор этих устройств для разных типов и номинальных токов.

В своей практики я применяю для прогрузки автоматических выключателей устройство со следующей схемой:

В состав схемы устройства для прогрузки автоматических выключателей входит:

  • лабораторный автотрансформатор (ЛАТР)
  • ключ управления (КУ)
  • нагрузочный трансформатор (НТ)
  • амперметр с разными пределами измерения (шунт)
  • трансформатор тока (ТТ)
  • соединительные провода соединяют испытуемый автомат с выводами «регулируемый ток»

Данное устройство позволяет наводить во вторичной обмотке нагрузочного трансформатора ток до 50 (А). Для прогрузки автоматов с большим током, я применяю аналогичную схему, только с более мощным нагрузочным трансформатором и источником питания.

Методика прогрузки автоматических выключателей

Методику прогрузки автоматического выключателя я Вам покажу на примере автомата ВА47-29 с номинальным током 6 (А) и защитной характеристикой «С» российского производства IEK.

Этот автоматический выключатель имеет 2 защиты:

  • электромагнитную (мгновенную)
  • тепловую (с выдержкой времени)

Проверять будем и электромагнитную защиту, и тепловую. Для этого в паспорте на наш автоматический выключатель находим график время-токовой характеристики срабатывания.

Она выглядит следующим образом (более подробно о ней читайте в статье про время-токовые характеристики В, С и D — чем отличаются?):

А по графику мы видим абсолютно все характеристики срабатывания нашего испытуемого автомата. Ось Х — это кратность тока, т.е. отношение тока прогрузки к номинальному току. Ось У — это выдержка времени срабатывания автомата.

Зона срабатывания электромагнитной защиты для данного автоматического выключателя находится в диапазоне 5-10 кратности к номинальному току. Т.е. в нашем случае электромагнитная защита сработает при токе от 30-60 (А) за время не превышающее 0,01-0,02 (сек.).

Электромагнитную защиту будем проверять 8-кратным током 48 (А). При этом токе автомат должен отключиться за время не превышающее 0,01 (сек.) — смотрите желтую линию на графике.
