Принцип работы и характеристика пиролизных котлов

Виды пиролизных котлов

В зависимости от технических особенностей газогенераторные агрегаты бывают энергозависимые и энергонезависимые, с нижней или верхней камерой дожига.

Энергозависимые

Наиболее распространенный вид — дутьевые энергозависимые котлы. Этот тип оборудования подразумевает принудительную тягу, то есть наличие электрического вентилятора, который перегоняет выделенный газ из отделения для загрузки в камеру сжигания через специальную форсунку. Как правило, такие пиролизные котлы оснащены электрической панелью управления.

К достоинствам можно отнести:

  1. Наличие автоматики, с помощью которой можно контролировать мощность оборудования и интенсивность горения, учитывая температуру в комнатах.
  2. Более продолжительное время эффективной работы, чем у приборов с естественной циркуляцией.
  3. Повышенную экологичность.

К основным недостаткам можно отнести:

  1. Необходимость подключения к электросети.
  2. Более дорогой ремонт в случае поломки, так как присутствует сложная электроника.
  3. Повышенные требования к используемому топливу: многие виды горючих материалов не подойдут для использования в дутьевых пирокотлах.

Энергонезависимые

Газогенераторное оборудование, не оснащенное электроникой, вентиляторами и дымососами, называется безнаддувным или энергонезависимым. Рабочий процесс здесь происходит за счет естественной циркуляции, то есть выделяемые газы переходят в отсек сжигания без принудительной тяги.

Мощность регулируется посредством механического регулятора тяги за счет изменения объема поступающего первичного воздуха. Внутренние отсеки, как правило, выполняют функцию теплообменника, поэтому им не требуется дополнительная обмуровка, в отличие от котлов с принудительной тягой, работающих от источников питания.

Для работы котла подходит практически любое твердое органическое топливо. Энергонезависимые устройства должны быть оснащены высоким дымовым трактом, чтобы обеспечить лучшую циркуляцию воздуха.

Преимущества приборов с естественной тягой:

  • работа без электроэнергии;
  • меньшая стоимость;
  • большая свобода в выборе топлива.

Недостатки:

  • уступают тепловым генераторам с принудительной тягой по эксплуатационным характеристикам;
  • обязательна высокая дымовая труба;
  • менее экологичны.

С нижней камерой дожига

За счет большего удобства эксплуатации этот вариант наиболее распространен. Топливо требуется загружать в верхнюю часть, что наиболее рационально. Выделяемые при горении газы направляются сверху вниз через форсунку. Дымоход расположен внизу.

Так как при естественной циркуляции летучие вещества перемещаются вверх, в конструкциях с нижней камерой сжигания необходима принудительная тяга.

Главное неудобство такой конструкции состоит в том, что зола из камеры загрузки попадает в отделение для сгорания газов. Поэтому процесс чистки прибора более сложный, и такую процедуру требуется проводить чаще.

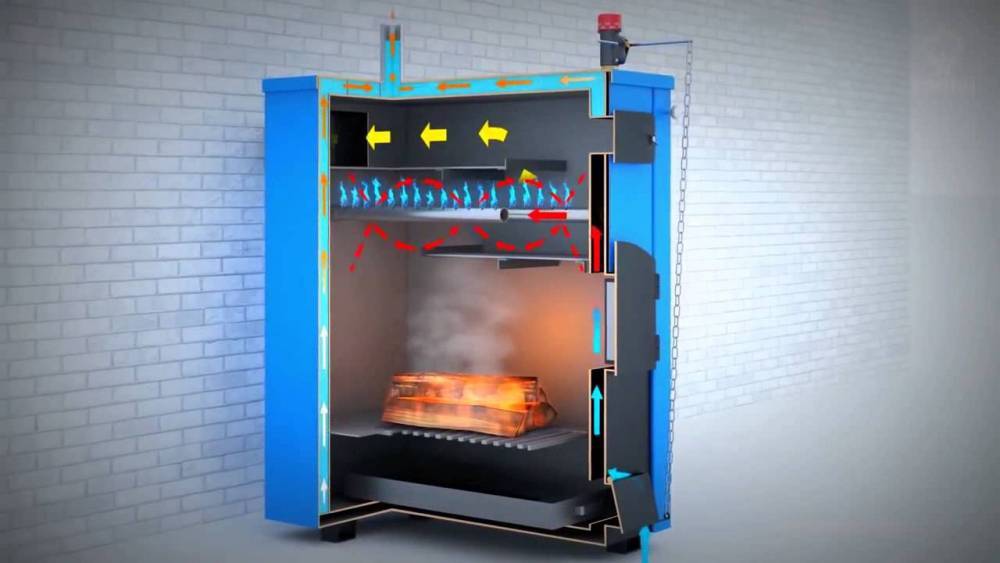

С верхней камерой дожига

При такой конструкции возникает меньше проблем с чисткой прибора, так как зола скапливается в отделении для загрузки топлива. Принудительная тяга здесь не обязательна — газ поднимается в камеру сгорания посредством естественной циркуляции.

Однако КПД таких котлов ниже, потому что дым уходит из камеры быстрее, температура его выше, в результате он успевает отдать меньше тепла. Основной принцип работы газогенераторного котла всегда остается неизменным, даже при смене места расположения камеры сгорания.

Пиролизные котлы для отопления

Пиролизный котел

Работающие по принципу пиролиза котлы отопления слишком мощные для обогрева дач, поэтому их применяют в коттеджах и больших хозяйственных помещениях.

Дровяные печи проигрывают котлам в экологичности (у них больше выброс угарного газа), мощности и удобстве эксплуатации (постоянно нужно загружать новое топливо).

Загруженные в котёл дрова медленно тлеют под действием высокой температуры и ограниченного доступа кислорода. Выделяемый пиролизный газ поступает в камеру сжигания и смешивается с воздухом. Происходит одновременное сжигание в разных камерах древесного угля и газа. Преимущество такой схемы — продолжительное горение каждой закладки топлива и повышенный КПД установки.

В котле топливо сгораёт не сразу в полном объёме, а постепенно, тем самым увеличивается время от одной закладки от другой. Продвинутые модели требуют вмешательства человека не чаще 1-2 раз в день.

Пиролизный котёл для коттеджа стоит около 350 000 рублей. Пример такой установки — ATMOS D 15.

Плюсы и минусы агрегатов

К плюсам пиролизной конструкции можно отнести:

  • после полного сгорания дров остается мало сажи на зольнике и газоходах;
  • автоматизированное управление;
  • замедленное горение позволяет работать до 7 часов на одной загрузке дров;
  • котлы с верхней камерой сгорания газа могут работать на одной загрузке около суток;
  • возможность загрузки цельных дров (кругляка);
  • для топлива подходят все древесные отходы;
  • малый выброс дыма в атмосферу.

Есть, конечно, у этих агрегатов и минусы:

  • они зависимы от электроэнергии. Для бесперебойной работы понадобится установка блока питания ББП;
  • древесина с влажностью более 20% уменьшает КПД агрегата;
  • малые загрузки создают отложение дегтя в газоходах;
  • появление конденсата создает коррозию металла, поэтому обратную температуру воды нельзя опускать ниже 60оС;
  • невозможно обеспечить автоматическую загрузку дров;
  • высокая стоимость в отличие от обычных твердотопливных конструкций;
  • обязательная выкладка футеровки из шамотного кирпича. Она защищает стенки камеры сгорания от перегрева и удерживает температуру, предупреждая образование конденсата.

Статью о пиролизных твердотопливных котлах длительного горения читайте здесь.

Конструкция и работа агрегата

Еще сотни лет назад люди стали понимать, что выжигать дрова – это не лучший метод освобождения заключенной в дереве солнечной энергии.

Что представляет собой пиролиз

Суть процесса пиролиза.

Как выяснилось, значительно более эффективно сжигать древесный уголь. Чтобы получить его, люди начали использоваться костры угольщиков. Так появилась технология пиролиза.

Древесный уголь – более эффективное топливо, чем дрова.

В старину для этой цели использовались угольные ямы. Данный метод имел один значительный минус. Высвобождаемая при выжигании угля из древесины (этап первичного горения) тепловая энергия тратилась впустую.

Использовать же полностью пиролизную энергию могут специальные твердотопливные котлы.

Как устроен агрегат

Отличия в работе обыкновенного твердотопливного котла и пиролизного аналога.

Пиролизные котлы являются разновидностью твердотопливных, обычно, водогрейных отопительных приборов. В них топливо и выделяемые им газообразные вещества прогорают отдельно друг от друга.

Синонимом термина служит название газогенератор (газогенераторный котел).

Практически пиролиз (распад и некоторая газификация под воздействием нагрева) возникает при любом методе выжигания органического твердого горючего.

Топливо закладывается на колосниковую решетку.

  1. В газогенераторных котлах топка делится на два отсека. Их разделяет колосник, на котором размещается топливо.

Загрузочный отсек топки пиролизного агрегата.

  1. В первом из них (камера загрузки, она же газифицирующая камера) при ограниченном поступлении кислорода медленно прогорает, фактически тлеет, топливо.

В этой камере сгорает пиролизный газ.

  1. Выделяемые при этом летучие вещества сжигаются во втором отсеке (камера сгорания). В него одновременно поступает поток вторичного воздуха (метод двойного дутья). Нижняя часть камеры сгорания представляет собой форсунку из жаростойкой шамотной керамики.
  2. Отведение тепла из газифицирующей камеры минимизируется. Выводу тепловой энергии из верхней части топки препятствует расположенное на колоснике горючее. Через него от верха и вниз идет слабый ток первичного воздуха.

Принудительную тягу в котле создает такой дымосос.

  1. Чтобы понять, что такое пиролизный котел, надо учесть его характерную черту. Она отличает его от прочих отопительных котлов — это верхнее дутье. Топки у подобных агрегатов обладают увеличенным аэродинамическим сопротивлением. Из-за этого тяга в них, обычно бывает принудительной.
  2. Нередко по производственным соображениям она создается при помощи дымососа, а не вентилятора. Наличие последнего характерно для маленьких котлов.

Итак, пиролизный котел — что это такое, по сути?

  1. Он представляет собой двухкамерное отопительное устройство. В его верхней топочной камере при режиме температур от +200 до +800˚ идет экзотермический процесс пиролиза дерева.

Основную тепловую энергию в котле дает сжигаемый газ.

  1. В итоге оно разлагается на фракции древесного угля и пиролизного газа. Последний состоит из СО (угарный газ) и незначительной примеси СО2 (углекислый газ), водорода, азота и пр.
  2. Смесь воздуха и горючего газа поступает в нижнюю камеру. Где прогорая при режиме температур +1100-1200˚, выделяет значительный объем тепловой энергии. Она и применяется для отопления.

Из этого следует вывод, что принцип работы газогенератора такой. Он для получения тепла практически выжигает не дрова, а газ. Этим гарантируется высокий уровень КПД агрегата — 85-90 процентов.

Блок автоматического управления котлом.

Прогорание газа легче контролировать. Это дает возможность автоматизировать управление котлом.

Схема и продолжительность работы газогенераторов на одной закладке топлива зависима от следующего:

  • температуры воздуха в помещении и на улице;
  • наличия и качественности теплоизоляции здания;
  • вида топлива и его качества;
  • грамотности проекта системы отопления.

Однако работает газогенератор при равных условиях, в сравнении с обычными котлами на твердом топливе, всегда значительно эффективнее.

Преимущества и недостатки

Преимущества применения:

  • при сгорании дров невозможно получить такую высокую температуру, как в процессе сгорания пиролизного газа (особенно, если дрова содержат много влаги);
  • при помощи контроллера управления мы без особых трудностей можем автоматизировать работу пиролизного котла, так как процесс сжигания пиролизного газа легко поддается управлению и регулированию;
  • для сжигания дров или угля необходимо гораздо больше вторичного воздуха, чем для сгорания древесного газа. Поэтому при одинаковом объеме вторичного воздуха КПД сгорания древесного газа, длительность и температура горения будут больше;
  • выброс вредных веществ пиролизных котлов в атмосферу сведен до минимума, поэтому пиролизный котел – это практически экологически чистый источник тепла;
  • твердотопливные котлы пиролизного горения нуждается в очистке от золы крайне редко;
  • пиролизные котлы могут работать очень долго(до 15-и часов) на одной закладке дров, при том, что обычные твердотопливные котлы нуждаются в дозагрузке каждые 3-4 часа.

Если же говорить о недостатках такого типа агрегата, то, помимо цены, которая является платой за повышенный КПД, и более сложной конструкции, ведь пиролизные котлы на 30-35% тяжелее обычных, так как металла для их изготовления требуется больше, другие «минусы» несущественны.

Для максимальной эффективности работы влажность дров должна быть не более 20%. Если дрова влажные, при их горении образуется пар, который снижает газовыделение и приводит к отложению дегтя и сажи. В результате, КПД котла падает, и возникает необходимость в его чистке.

Большинство пиролизных агрегатов имеют электронное управление.

Следовательно, возникает необходимость в использовании электричества для работы контроллера, который управляет вентилятором и дымососом.

Пиролизные котлы с естественной тягой существуют, но они требуют очень высокого и мощного дымохода, поэтому такие модели непопулярны.

Необходимость заполнения топки на 50-100% – только в этом случае будет поддерживаться высокий КПД котла.

Пиролизные твердотопливные котлы длительного горения хоть и дороже раза в два от обычного твердотопливного котла, но отличаются возможностью экономного использования топлива с максимальной эффективностью, которая значительно выше чем от сгорания угля и древесины в обычных агрегатах.

Плюсы и минусы пиролизных котлов

Пиролизные котлы работают за счет термического разложения древесины, что даёт возможность получить дополнительную выгоду. Во-первых, при работе газогенераторного котла отсутствует зола и сажа, поэтому обслуживать такой твердотопливный котел приходится намного реже, чем обычный.

Во-вторых, за счет того, что древесина не горит в пиролизном котле, как в обычном котле, а только разлагается, выделяя при этом газ, удается существенно увеличить время работы котла. Только представьте себе, пиролизный котел при одной закладке дров способен проработать целые сутки, без какого-либо участия в этом человека.

В-третьих, как было сказано выше, КПД пиролизного котла на порядок выше, чем КПД обычного твердотопливного котла. В свою очередь, это позволяет максимально эффективно использовать энергоноситель, в качестве которого выступает древесина.

В-четвертых, при сгорании топлива в пиролизном котле, существенно уменьшается выброс вредных веществ в атмосферу. Ну и последнее, благодаря установленной автоматике, пиролизные котлы являются полностью автономным оборудованием в системах отопления.

Что же касается минусов, то их у пиролизных котлов, не так уж и много. К недостаткам, можно отнести высокую стоимость, требовательность котлов к качеству сжигаемого топлива, а также зависимость от электричества.

Так, например, средняя стоимость пиролизного котла варьируется в пределах 1000 $. Древесина для сжигания в газогенераторном котле должна быть не слишком влажная, поскольку в противном случае, серьезно пострадает КПД котла.

Ну и зависимость подобного рода оборудования от электричества, вполне понятна, ведь для работы вентиляторов и автоматики пиролизного котла, обязательно понадобится электропитание.

Топливо для пиролизного котла

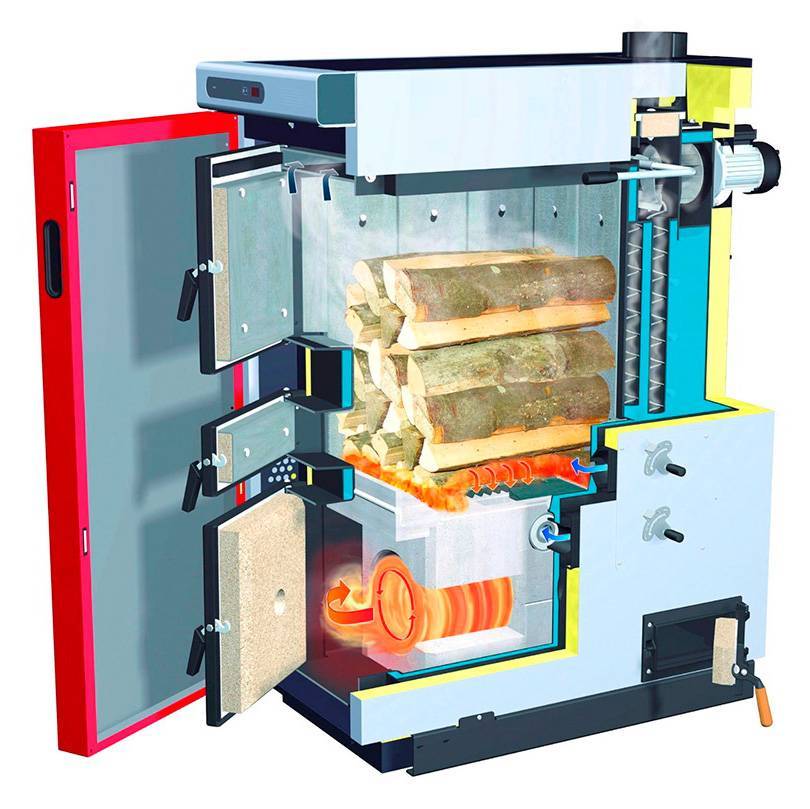

Схема устройства пиролизного котла.

Из-за высокой стоимости такого отопительного оборудования многие стремятся сделать пиролизный котел своими руками. Далеко не каждому известно, какой тип топлива для него лучше использовать и в чем состоит принцип работы.

Оптимальным вариантом для пиролизных котлов является максимально сухое древесное топливо. Таким образом будет обеспечен длительный срок эксплуатации данной печи на максимальной мощности. Так, при использовании древесины с содержанием в ней жидкости до двадцати процентов печь сможет выделить до 4 киловатт в час с одного килограмма топлива. В два раза меньше выделяет тепла печь, работающая на дровах пятидесятипроцентной влажности. Установка печи требует использования сухого топлива.

В связи с необычными свойствами данной печи одним из обязательных элементов отопительной конструкции является дымоход. Какой дымоход больше подойдет — зависит от финансовых возможностей.

Сырое топливо будет выделять слишком маленькое количество тепла и производить много дыма, сам процесс может сопровождаться различными трудностями. Использование сырых дров негативно влияет на дымоход и на общее состояние функционирования системы.

Во время использования некачественного топлива в два раза снижается мощность котла, причем для поддержания оптимальной температуры необходимо увеличить в два раза количество используемого топлива.

Общая информация

В пиролизном котле обычно есть верхняя и нижняя камера. В первую загружается топливо и продукты сгорания, а нижняя позволяет собирать газ. При этом газы сгорают и отдают тепловую энергию. Процесс регулируется тем, что воздух принудительно нагнетается. Это выполняется при помощи вентилятора, встроенного в систему.

Главным типом топлива являются дрова. Они загружаются наверх, и после этого разжигается котёл. Для того чтобы доложить дрова, открывается задняя стенка и загрузочная дверца. После этого дрова воспламеняются и процесс продолжается.

Для того, чтобы полностью автоматизировать агрегат, его нужно заправлять топливом 2 раза на день. После того как он наберёт температуру, контроллер отключает воздух в вентиляторе. Далее подача возобновляется.

Если говорить о существующих разновидностях котлов, то к ним нужно отнести:

  1. Одноконтурный.
  2. Двухконтурный.

Помимо этого, котел может выполняться из чугуна или стали. Если вы стоите перед выбором того или иного типа, то нужно рассматривать основные достоинства и недостатки каждого. Лучше заранее посмотреть на отзывы и только после этого делать свой выбор.

Цены и характеристики пиролизных установок производительностью от 4 до 20 тонн

НаименованиеМощность кВт.Объем реактора м3/часОбъем загрузки тонн.Объем в сутки тонн.Количество загрузок в день Цена*

$ USA

Цена**

$ USA

Цена***

$ USA

Цена ****

$ USA

Цена*****

$ USA

1-2200-600011225 — 68 — 103 за 2 дня87000102000115000128000149000
2-2200-600011225 -68 — 103 за 2 дня99000115000128000140000161000
3-2200-66001125710 -113 за 2 дня89000104000117000130000151000
4-2200-66001125710 -113 за 2 дня101000117000130000142000163000
5-2600-600016328 -108 -101 в день98000115000128000141000163000
6-2600-600016358 — 108 -101 в день110000127000140000153000175000
7-2800-6000173710 -1110 -111 в день111000129000143000158000182000
8-2800-6000223710 — 1110 -111 в день124000142000156000171000195000
9-2800-6600224012 — 1312 — 131 в день128000149000164000180000209000
10-2800-6600224012 -1312 — 131 в день137000161000177000193000221000
11LL-2800-7500224615 — 1615 — 161 в день143000168000184000203000229000
12LL-2800-7500224615 — 1612 — 131 в день158000184000199000219000245000

* — Подогрев реактора установки газом, углем или дровами.

** — Подогрев реактора установки мультитопливными горелками, работающими на дизельном топливе, пиролизном масле, мазуте.

*** Подогрев реактора установки мультитопливными горелками, работающими на дизельном топливе, пиролизном масле, мазуте. Плюс автоматизированная загрузка реактора установки

**** Полностью автоматическая система загрузки и выгрузки материалов

***** — цена пиролизной установки с системой охлаждения адаптированной к холодному климату, без открытого бассейна и системой охлаждения, позволяющей использование выделяемого установкой тепла для отопления цеха. Система приточной вентиляции. Нагрев установки мультитопливными горелками, работающими на дизельном топливе, пиролизном масле, мазуте.

Топливо для пиролизного котла

Большинство моделей (не считая самых бюджетных) в плане «горючего» характеризуются универсальностью. Основными видами топлива для них являются (в зависимости от конструктивных особенностей):

  • дрова и отходы деревообработки;
  • уголь (каменный, бурый);
  • гранулированное топливо (пеллеты и их разновидность – «евродрова»);
  • торфяные брикеты.

В камерах некоторых пиролизных котлов допускается сжигание «некондиции» – лузги, веток, соломы и подобных по составу материалов. Это решает проблему утилизации непищевых отходов.

Нельзя загружать в пиролизные установки РТИ, полимеры и продукты нефтепереработки, поэтому понятие «всеядности» таких котлов относительное.

6 Виды устройств

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

  • Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
  • С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
  • Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Достоинства и недостатки пиролизных котлов

Теперь вы знаете, в чем заключается принцип работы пиролизного котла. Фактически это газогенераторная установка, дающая большое количество тепловой энергии. Если сравнивать теплотворность древесины в прямом сгорании и в пиролизном, то во втором случае она на 10-15% выше. Благодаря этому снижаются расходы на топливо. Давайте рассмотрим основные достоинства пиролизных печей, вытекающие из их принципа работы:

В зависимости от конструктивных особенностей камера дожига может располагаться как под, так и над топкой загрузки топлива. В плане производительности оба варианта практически равнозначны.

  • Экономичность – возможность экономить топливо очень важна, ведь полный грузовик дров стоит довольно дорого;
  • Повышенное тепловыделение – принцип работы пиролизных котлов позволяет извлечь из килограмма поленьев больше энергии, чем при их прямом сгорании;
  • Длительная работа от одной закладки дров – позволит спокойно заниматься домашней работой, а не сидеть у пиролизного котла, чтобы заложить в его ненасытную топку очередную порцию поленьев;
  • Экологическая чистота – благодаря горению при максимальной температуре, снижается количество вредных выбросов в атмосферу;
  • Возможность регулировки интенсивности горения в довольно больших пределах – обеспечивает более точный температурный контроль;
  • Легкость в обслуживании – пиролизные котлы снабжаются дверками для доступа в камеры сгорания и дожигания, а также для доступа к зольнику;
  • Повышенный КПД – для некоторых моделей он составляет до 90%. Такой показатель характерен разве что для газовых агрегатов, да и то не для всех;
  • Возможность обогрева зданий большой площади – для этого выпускаются пиролизные котлы повышенной мощности. По своему принципу работы они мало чем отличаются от своих маломощных собратьев.

К сожалению, не обошлось и без недостатков:

  • Внушительные размеры – даже самые маломощные пиролизные котлы отличаются своими габаритами. В них большие теплообменники и сразу две камеры сгорания + зольник. Кроме того, в оборудовании нередко присутствуют водяные рубашки, служащие для их охлаждения – их толщина составляет до нескольких сантиметров;
  • Повышенные требования к дровам – при использовании сырых дров генерация продуктов пиролиза может быть затруднена. Поэтому поленья для пиролизных котлов должны храниться в сухом месте, иначе работа оборудования будет отличаться низкой стабильностью – пары воды помешают нормальному протеканию реакции пиролиза;
  • Высокая стоимость – даже при самостоятельной сборке затраты будут высокими, ведь для этого потребуется хорошее листовое железо. Стоимость заводских образцов составляет от 50-60 тыс. рублей и выше, в зависимости от мощности;
  • Отдельные модели требуют подключения к электросети – их принцип работы заключается в использовании электронного управляющего модуля, который управляет работой дутьевого вентилятора. Для обогрева зданий без электрификации используются пиролизные котлы с механическим управлением – они обладают все тем же принципом работы.

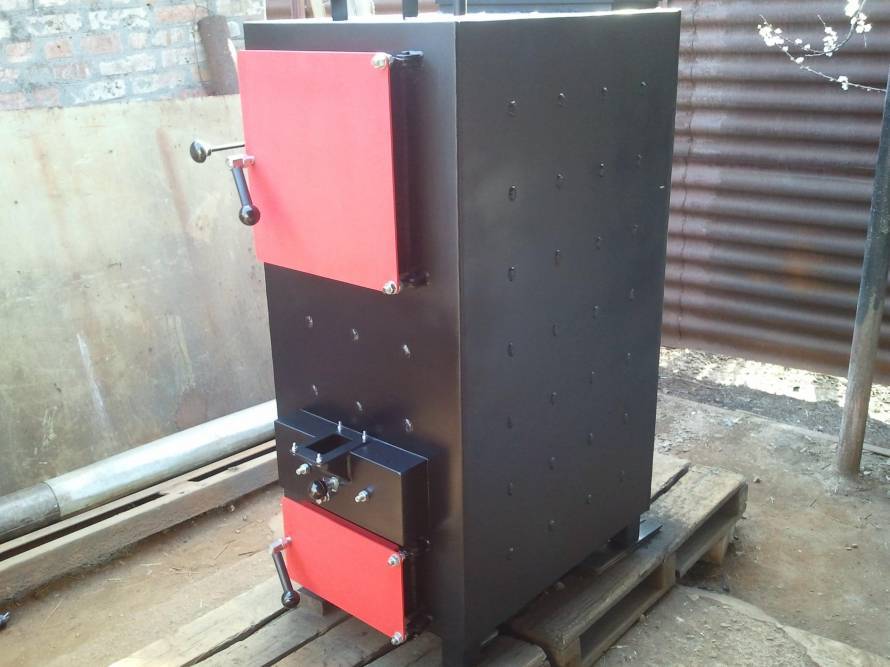

Самодельное оборудование

Сделать своими руками установку для переработки отходов не просто. Для сборки конструкции требуются определенные знания и навыки. Изначально подбирается большого размера камера. Сверху формируется загрузочный проем с дверкой.

Для установки необходимого температурного режима используются дроссельные заслонки. Устанавливаются конденсатор, вентилятор, а затем насос, а под ним швельшахта. Емкости для воды монтируются в нижней части устройства.

Самодельный монтаж пиролизной установки требует точности и соблюдения всех технологических требований. От правильной сборки конструкции зависит не только качество переработки отходов, а и безопасность использования оборудования.

Пиролизные установки – это полностью автоматизированные устройства, обеспечивающие полную утилизацию твердых отходов. Технология термической переработки невостребованного сырья позволяет получить продукты высокого качества, которые успешно применяются в различных промышленных отраслях.

Сравнение пиролизного котла с твердотопливным котлом

Газогенераторный отопительный аппарат обладает более высоким КПД по сравнению с обычным аппаратом на твердом топливе (например, на буром или каменном угле).

КПД обычного твердотопливника не превышает 80%. Такой результат тоже притянут за уши.

А у газогенераторного аппарата КПД превышает 90% (в оптимальном режиме работы).

Однако, такие «печки» гораздо дороже стоят, привередливы к топливу и требуют большего ухода.

Эти три факта, по моему мнению, говорят, что лучше купить хороший твердотопливный аппарат, например, тот же Buderus или Bosch, чем переплатить в 2 раза за их газогенераторный аналог. Но это только мое мнение, не обязательно правильное.

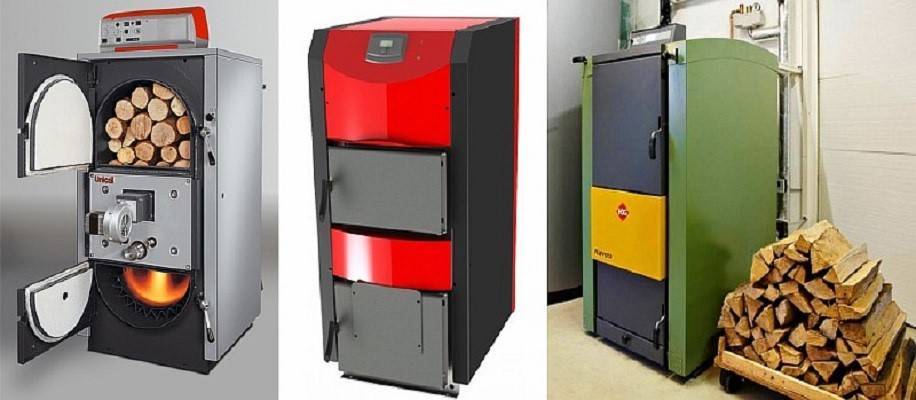

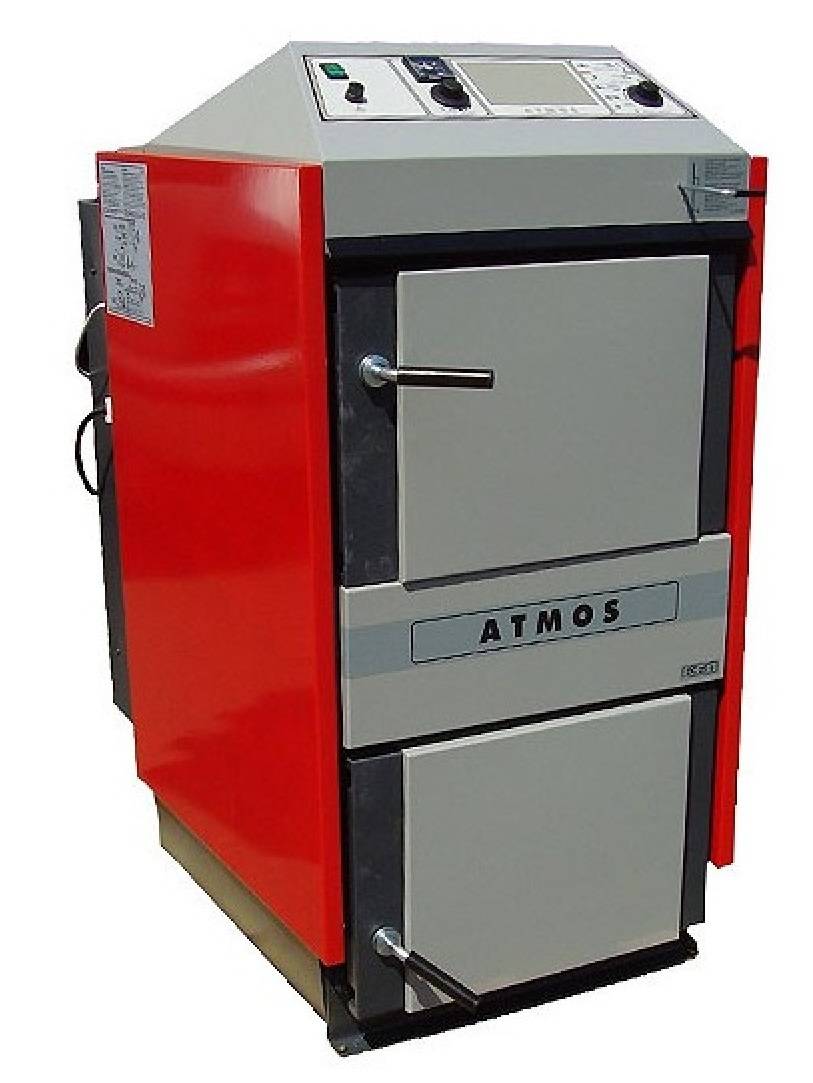

Обзор популярных моделей

Следует понимать, что любой пиролизный котел – это достаточно тяжелый агрегат, который не предназначен для подвешивания на стену. Такие устройства можно применять как для отопления небольшого дома, так и для просторных коттеджей. Как и другие отопительные агрегаты, котлы длительного горения различаются по мощности.

Выбирая котел пиролизного горения, следует ориентироваться на такие показатели, как тепловая мощность устройства, размеры камеры загрузки, наличие второго контура и т.п.

На этот показатель обычно и ориентируются покупатели.

Среди популярных моделей такой техники следует упомянуть:

  • Atmos (Украина) – представлены устройствами, которые могут работать и на дровах, и на угле, мощность варьируется в пределах от 14 до 75 киловатт.
  • Attack (Словакия) – способны справиться с обогревом площадей до 950 кв. м, некоторые модели способны продолжать работу даже при перебоях с электроэнергией.
  • Bosch (Германия) – высококачественная продукция известного бренда, мощность варьируется в пределах 21-38 киловатт.
  • Buderus (Германия) представлена линейками Elektromet и Logano, первая хорошо известна в Европе как классический вариант пиролизного котла, вторая – более современные версии, предназначенные для частных домов.
  • Gefest (Украина) – высокомощные устройства с КПД до 95%.
  • КТ-2Е (Россия) специально разработан для крупных жилых помещений, мощность агрегата составляет 95 киловатт.
  • Opop (Чехия) – относительно недорогие котлы, надежные и долговечные, мощность 25-45 киловатт.
  • Stropuva (производства Литвы или Украины) с мощностью от семи киловатт вполне подойдут для небольшого дома, но в модельном ряде представлены и более мощные устройства.
  • Viessmann (Германия) – идеальный выбор для частных домовладений, мощность стартует с 12 киловатт, применение современных технологий позволяет экономить топливо.
  • “Буран” (Украина) с мощностью до 40 киловатт еще один популярный вариант для владельцев больших коттеджей.
  • “Логика” (Польша) высокомощные устройства на 20 киловатт с легкостью обогревают помещения площадью до 2 тыс. кв. м, это скорее котел для промышленных нужд: обогрева цехов, офисов, теплиц и т.п.

Выбирая пиролизный котел для частного дома, следует обратить внимание на модели с двумя контурами, чтобы не только отапливать жилище, но и обеспечить его автономным горячим водоснабжением. Теплообменник для ГВС бывает накопительного или проточного типа

Для последнего варианта используют модели котлов повышенной тепловой мощности

Теплообменник для ГВС бывает накопительного или проточного типа. Для последнего варианта используют модели котлов повышенной тепловой мощности.

При желании сэкономить средства, можно попробовать сделать пиролизный котел своими руками. Технология его сборки описана в этой статье.

Технические характеристики установки

Промышленное пиролизное оборудование позволяет перерабатывать десятки тонн материала в сутки, но его минус — большие размеры.

Основные параметры агрегатов:

  • производительность (кг/час или кубометры в день);
  • масса установки (мобильные агрегаты весят 3-8 тонн, стационарные — больше 10 тонн);
  • габаритные размеры;
  • мощность;
  • тип питания (требуемое топливо/параметры электросети);
  • мобильность (требуется ли разборка для перевозки);
  • этажность установки (количество уровней).

Иногда ]пиролизных установок указывает дополнительные параметры: окупаемость, объём реактора и т.д.

Пиролизные котлы длительного горения

На этом инновационном виде оборудования хотелось бы остановиться подробнее. Во-первых, начнем с того, что коэффициент полезного действия здесь не меньше 95%. Почему? Все дело в принципе отбора тепловой энергии.

Котлы пиролизного типа

В процессе тления дров в котле происходит выделения тепловой энергии и газа, который улетучивается через дымоходную трубу. Но этот газ может гореть, выделяя еще некоторое количество тепла. Чтобы это произошло, производители в конструкцию агрегата разместили еще одну камеру сгорания, куда и заходит газ. Сам гореть он не может, потому что в нем нет практически кислорода, поэтому до того как он поступит в свою топку, газ обогащают кислородом.

Теперь это воздушно-газовая смесь, которая может гореть, выделяя тепло. Что и происходит в промежуточной топке. По сути, этот инновационный прибор можно назвать твердотопливным котлом сверхдлительного горения

Единственное, на что хотелось бы обратить особое внимание, что пиролизные котлы показывают высокие технические характеристики, если в них используется очень сухие дрова. При этом они сгорают полностью, оставляя лишь небольшую горку золы, выделяя максимальную температуру горения


Схема размещения дров

Минусы

  1. Энергозависимость. Чаще всего такие котлы не могут работать без дымососа. Для принудительной тяги необходима система с генератором. Вентилятор использует электроэнергию в размере не менее 80—100 Вт.
  2. Высокая цена. В среднем в 1,5—2 раза дороже других типов.
  3. Чувствительность к влажности топлива. Необходима максимальная сухость. Так, при сжигании 1 кг дров с 20% влажностью, сила работы оборудования составит 4 кВт. Если взять 1 кг дров с 50% влажностью, мощность уменьшается в 2 раза и достигает всего 2 кВт.
  4. Нестабильная работа агрегата при малых загрузках (ниже 50%), нарастание дёгтя в газоотводе.
  5. Большие габариты пиролизного оборудования.
  6. Пиролизные котлы исключительно одноконтурные. Чтобы нагреть воду для бытовых потребностей, потребуется отдельный агрегат.
  7. Невозможно автоматизировать процесс загрузки топлива — загружается исключительно вручную.

Классификация

Котлы имеют отличия по расположению камер для дожигания газов:

  • с верхним расположением;
  • с нижним расположением.

Котлы с верхней камерой более громоздкие, требуется больше материала для сборки дымоотвода. Зато чистить их придётся намного реже, ведь частицы от сгоревшего топлива не попадают в камеру для дожигания газов.

В котлах с нижним расположением секции топливо располагается в верхней части, а газы выводятся в нижнюю, и там догорают. Это удобно, но придётся часто удалять мелкие дровяные частицы из камеры утилизации газов.

По энергозависимости котлы бывают:

  • без применения электричества: котлы с естественной тягой;
  • с принудительной тягой.

Энергонезависимые котлы подразумевают включение в конструкцию высокого дымохода (не менее 5–6 метров) для увеличения тяги и обеспечения достаточного разрежения в отсеке сгорания.

Эффективность обогрева у таких котлов будет несколько ниже, чем у котлов с принудительной тягой.

Устройства с принудительным поддувом оснащаются одним или двумя вентиляторами, которые могут работать в режиме нагнетания воздуха или откачки сгоревших газов.

В некоторых моделях котлов применяется комбинированный способ с участием нагнетающих и отсасывающих газ устройств для увеличения мощности.

Справка! Механизмы, откачивающие отработанные газы, изготавливаются из особых жаропрочных (аустенитных) сплавов, их стоимость значительно выше, чем у нагнетающих вентиляторов.

По способу обогрева:

  • Водяного обогрева — к теплообменнику котла подключаются водяные трубопроводы, по которым нагретая рабочая жидкость разносится по различным помещениям.
  • Воздушного обогрева — вместо воды используется воздух, получающий тепло посредством того же теплообменника и распространяемый по воздухопроводам. Эффективность ниже, чем у водяного способа, применяется на производственных площадках, складах.

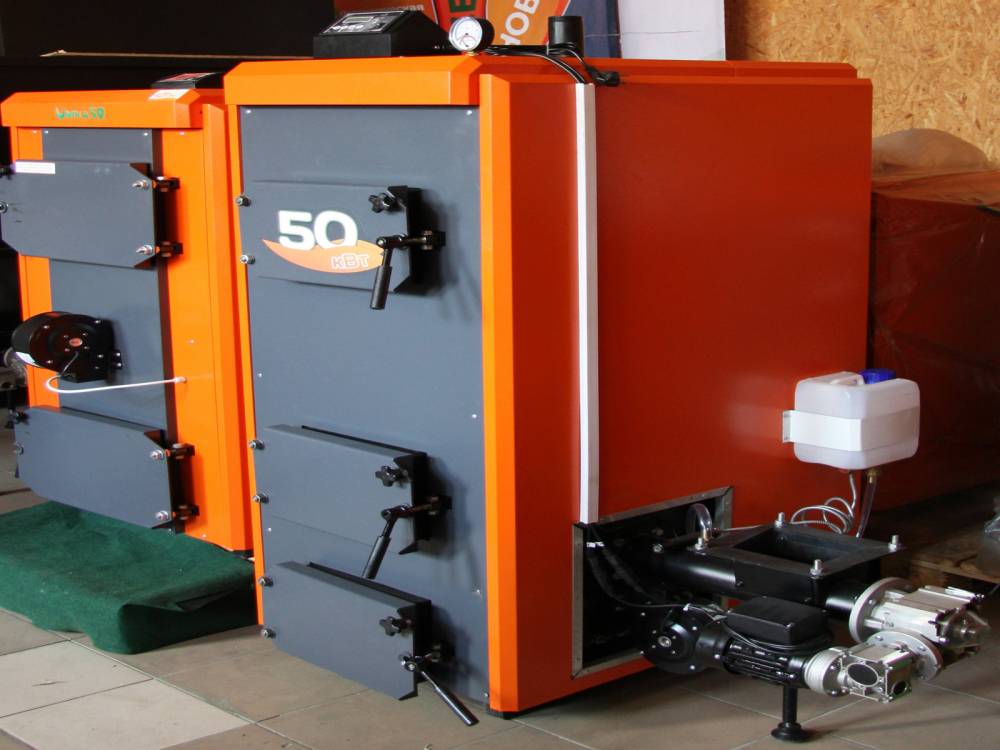

Фото 1. Пиролизный котел с теплообменником, предназначен для водяного обогрева, работает на дровах.

Чертеж: общий вид, рабочий процесс

Вариантов исполнения пиролизного котла много. Наипростейший вид по чертежу устроен таким образом.

  • Камера сгорания котла.
  • Отсек газификации.
  • Секция дожигания газов.
  • Колосниковые решётки.
  • Теплообменник (входной/выходной патрубки).
  • Трубопровод отвода газов (дымоход).
  • Отверстия для поддува.
  • Дверка в отсек для закладки топлива.

В котел могут быть включены температурные датчики и приборы для контроля и поддержания нормальных режимов работы.

А также аппаратная часть котла для автоматизации функционирования всего отопительного комплекса.

Суть происходящего внутри пиролизного котла характеризуется следующими процессами:

  • Поток воздуха извне поступает в отсек газификации с находящимся там топливом.
  • Некоторая часть кислорода будет поддерживать процесс горения (тления). Газы, являющиеся продуктами горения, через сопло попадают в камеру сгорания котла и там окисляются в присутствии вторичного кислорода, который поступает вместе с воздухом снаружи.
  • Часть пиролизных газов восстанавливается при наличии углерода из топлива до угарного газа и окиси азота, потребляя при этом часть энергии. Смесь проходит в секцию дожигания газов и окисляется там с возвратом отнятой им энергии.

Фото 2. Чертеж пиролизного котла длительного горения, собранное по нему устройство может обогреть большой дом.

Участвующие в реакции пиролиза газовые смеси выводятся наружу через дымоход, минуя при этом теплообменник котла.

Внимание! Так как функционирование пиролизных котлов связано с большим количеством энергии, генерируемой внутри оборудования и возможном выделении разного рода вредных газов, осуществлять самостоятельную постройку котлов рекомендуется только при полном понимании всех физико-химических процессов, возникающих при его работе. Температурные фазы:

Температурные фазы:

  • сушка, пиролиз древесины — 450 °C;
  • сгорание древесного газа и вторичного воздуха — 560 °C;
  • продувание пламени и возврат тепла — 1200 °C;
  • отвод оставшихся продуктов горения — 160 °C.

Отличия устройства от обычных котлов

Включая древесину (дрова), специальные топливные брикеты (пеллеты) и отходы, получаемые на производстве. Одно из главных отличий котлов — применение различных видов твёрдого топлива, практически любого вещества, которое может гореть.

Длительность процесса сжигания топлива намного больше, чем у обычных котлов. От 8–10 часов и выше. Есть модели котлов с крупным отсеком для дров, продолжительность непрерывной работы — до 24 часов. Это значит, что пополнение камеры сгорания новыми порциями топлива осуществляется 1–2 раза в сутки.

Важно! За счёт того, что происходит почти полное разложение твёрдых материалов, пирокотлы менее вредны для окружающей среды

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
