Как установить пластиковую канализационную трубу диаметром 200 мм

Как выбрать?

При подборе оптимального размера канализационных труб ПВХ рассчитывают главный параметр – предполагаемый объем стоков, которые проходят по трубопроводу.

В частном домохозяйстве величина сливаемой жидкости зависит от количества проживающих человек. Чем большее точек водоотвода размещается в доме, тем шире приемная сливная труба.

Внешняя канализация не может быть диаметром менее 11 см. Для внутренней разводки в квартире достаточно выбрать канализационные трубы малого диаметра до 7,5 см.

При выводе сточных вод в стояк, размер окружности не должен быть меньше, чем диаметр общей магистрали. Для зданий с пятью этажами и ниже этот показатель составляет 11 см, если этажей больше, то диаметр доходит до 16–20 см.

Для подбора оптимального размера труб в различных точках слива руководствуются здравым смыслом.

Не стоит монтировать громоздкую канализационную сеть с высокой пропускной способностью в малоэтажных домах и квартирах. Эффективность возрастет незначительно, а стоимость и территория размещения значительно возрастет.

Гофрированные трубы

Трубы для канализации выбирают по следующим критериям:

• по диаметру;
• по толщине стенки;
• по длине свободного конца.

Размер внутреннего сечения или диаметр определяет сливную нагрузку в канализационную систему. Каждая точка слива канализационных вод предполагает использование диаметра до 50 мм.

Сливное отверстие под унитаз предусматривает диаметр не менее 10 см, поскольку в слив уходят твердые частицы. В частном доме для обустройства внешней канализации подойдет труба диаметром 110–200 мм.

Для канализации, идущей от многоэтажного дома, диаметр сечения должен быть более 20 см. Размер отвод до канализационного колодца на дворовой территории может составлять 30–50 см.

Толщина стенок определяет класс прочности конструкции. Подбирать толщину нужно согласно предполагаемой нагрузке на трубопровод. Легкие трубы со стенками 1,2–2,2 мм подходят для установки в системах с самотечным стоком с минимальной нагрузкой во внутренней канализации.

Обычно диаметр таких труб не превышает 11 см. Они могут устанавливаться для отвода канализационных стоков из кухни и ванной комнаты в квартирах и частных домах. Трубы должны быть в свободном доступе или прикрываться коробом.

Трубы с классом прочности SN4 самые распространенные, применяются для внутренней и наружной канализации.

Минимальный диаметр у труб 5 см со стенками 2,6 мм. Для диаметра 11 см толщина 3,2 мм. Трубы средней тяжести устанавливают для общего домового стояка и выводу к наружному стоку.

Такие трубы находят применение и в наружной самотечной канализации в частном и многоквартирном строительстве.

Подбор длины трубы зависит от протяженности трубопровода на разных участках.

Самый маленький отрезок для внутренней канализации равен 30 см. Длину можно легко изменить самостоятельно в зависимости от конфигурации трубопровода. Чтобы получить гладкий срез нужной длины, из инструментов достаточно использовать ножовку.

Для наружной канализации с прямыми участками часто используют трубы длиной от 1,5 до 3 м. Чем меньше соединительных элементов в монтажном отрезке, тем прочнее и жестче конструкция трубопровода.

При выборе размеров канализационных труб можно руководствоваться санитарными нормами, в которых указывается допустимый диаметр для различных стоков:

• Кухонный слив – 32–50 мм.
• Слив из ванной комнаты с каждой точки – 50 мм.
• Слив из моечного оборудования – 25 мм.
• Подвод труб к стояку – 50–75 мм.
• Фекальный сток – 110 мм.
• Центральный стояк – 110–160 мм.
• Вывод в наружный слив – 110–160 мм.
• Наружный слив с отводом из бани – 160–200 мм.
• С выводом из бассейна – 20–30 см.
• Городские канализационные коммуникации – 30–50 см.

Какими техническими характеристиками обладают конструкции?

ПВХ – так обозначаются любые разновидности поливинилхлорида. Его получают, когда проводят полимеризацию винилхлорида. Новый материал отличается следующими преимуществами:

1. Устойчивость к коррозийным процессам.
2. Сопротивление ультрафиолету.
3. Способность противостоять негативному воздействию различных веществ.
4. Большой срок эксплуатации.
5. Обладают большой прочностью. Им же обладает труба ПВХ на 50 мм для канализации.

Положительными качествами располагают и сантехнические изделия  размером 250 мм, которые изготавливаются из этого материала. Они обладают небольшим весом, благодаря чему монтаж, транспортировка значительно упрощаются.

Низкая цена привлекает покупателей больше всего. По сравнению с чугунными, стальными аналогами, продукция из этого материала самая дешёвая.

Установка проста, её может выполнить сам владелец без дополнительной помощи. Достаточно использовать подходящие фитинги. Но без недостатков тоже не обходится, как и у других материалов.

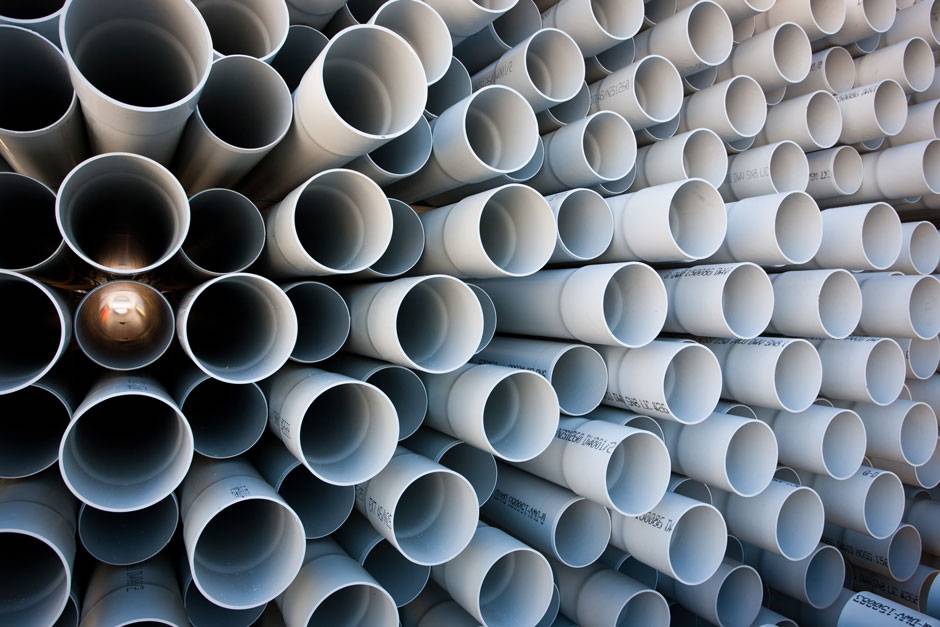

Какими бывают пластиковые трубы для канализации?

То, почему именно пластиковые изделия применяются для устройства стоковых систем чаще всего, понятно каждому, кто хоть раз сталкивался с подобной задачей. Они легкие, мобильные и недорогие, а также заметно выигрывают у некоторых видов металла (например, у чугуна) по прочностным характеристикам. Особенно важный фактор в пользу пластика, касающийся именно канализационных сетей, — это инертность к агрессивным кислотным средам. Понятие «пластик» на самом деле включает в себя множество разновидностей термопластов или их комбинаций, но в широкой продаже встречается несколько вариантов изделий, а именно:

1. Из полиэтилена (ПЭ): высокого давления (ПВД) – используется для системы внутренней разводки, низкого давления (ПНД) – более высокопрочный материал, возможна даже прокладка в траншеи.
2. Из поливинилхлорида (ПВХ);
3. Из полипропилена (ПП).

Тип материала труб подбирается индивидуально, в зависимости от назначения системы. Если необходима постройка разводки внутри квартиры или дома, оптимальным выбором будет полипропилен. Он отлично переносит любые температуры (рабочая — до +70С, благодаря чему стал популярен даже в сфере устройства отопительных систем), что не будет лишним, если в канализацию попадает отработанная вода из бытовой техники. Более бюджетные поливинилхлоридные изделия способны выдерживать менее высокие температуры (до +60С, при условии кратковременного повышения), поэтому они подойдут для стоков смешанного типа.

В системах водоотведения применяют как гладкие, так и гофрированные полимерные трубы

Кроме этого, трубопроводы для канализации могут быть гладкостенными, гофрированными либо профилированными. В последнем случае внутренняя стенка будет гладкой, а наружная – ребристой. Такие изделия имеют наилучшие эксплуатационные характеристики: они обладают кольцевой жесткостью гофры, но при этом не так подвержены засорам. Профилированные трубы в основном используются для укладывания в землю.

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

• размер диаметра трубопроводов;
• уровень закладки трубопроводов;
• значения уклона труб;
• плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

1. Уровень промерзания грунта.
2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.

Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.

Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.

Укладка канализации в частном доме

Принципиальным отличием канализации от водопровода является толщина стен. В сточной системе нет большого напора, скачков давления, поэтому стены выбирают тоньше. Для владельцев коттеджей или частных домов проведение укладки канализации делится на две части: внутренняя и внешняя.

Разводка канализации в помещении

Особенности внутренней конструкции

Для внутренних работ используют продукцию небольшого диаметра 50, 100 и 110 мм. Самая широкая применяется при прокладке водостока от унитаза до коллектора. Для подключения других сантехнических приборов достаточно диаметра в 50 мм. При обустройстве внутренней системы нужно соблюдать правила:

Ширина фановой трубы не должна быть меньше основной магистральной ветки.
Соединение ответвлений, прилегающих горизонтально проводиться только с использованием скошенных тройников.
Составлять проектную схему, проводить работу следует там, где это будет более удобно. Расположение должно учитывать доступность для ремонта при возникновении аварийных ситуаций. Чаще всего это подвал.
Основная часть конструкции собирается в теплой части, заключительная выводиться на улицу.
Обязательным требованием является наличие защитного, выпускного клапана.
Повороты необходимо оснащать ревизиями – это доступ к внутренней части конструкции

Оно необходимо, так как именно в этих местах случается больше всего проблемных ситуаций.
Особое внимание следует уделить установке фановой трубы.
Устанавливается канализация под углом в 45 градусов.
Место выхода на улицу должно быть надежно загерметизировано.

Монтаж водостока с выводом под унитаз

После выяснения всех тонкостей можно приступать к сборке внутренней канализации. Для этого потребуется подготовить инструменты:

• молоток, зубило;
• силиконовый герметик;
• ;
• уровень, маркер.

Подготовка начинается с нанесения разметки схемы от входа тройника в стояк до всех сантехнических приборов. Отметки ставят с учетом необходимого уклона. Хомуты для крепления канализационных труб к стенам и потолку устанавливают соответственно диаметру.

Особенностью внутренней разводки канализации является сила тяжести. Сточные воды сливаются самотеком вниз по законам физики. Поэтому сборку осуществляют под уклоном 1-1,5 градуса. Еще одним важным моментом является подбор диаметра сборных элементов:

• Для стояка и гофры под унитаз выбирают диаметр в 100мм.
• Для прокладки магистрали к ванной и раковине – 50мм.
• Слив от бытовых приборов (стиральной машины) – 32 мм.

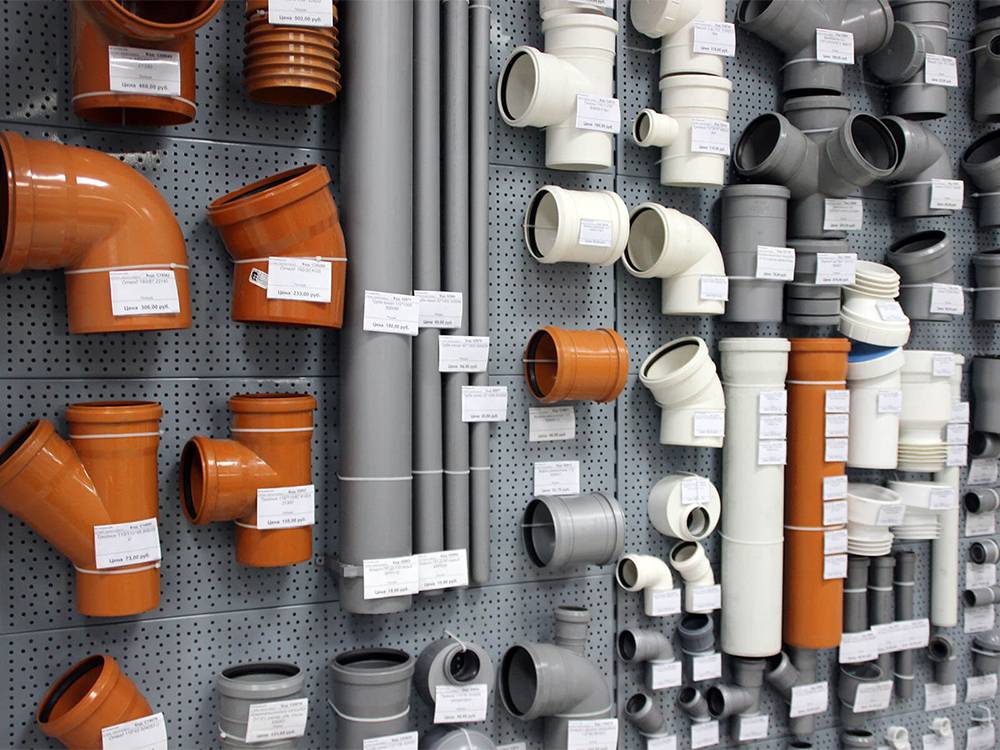

Пластиковые трубы разного диаметра

После подгона всех элементов конструкции, приступают непосредственно к укладке. Алгоритм действий будет следующий:

• Внутреннюю поверхность отшлифовывают до состояния легкой шероховатости. Это обеспечит лучшее сцепление материала.
• Обезжиривают края деталей метиленхлоридом.
• Проводиться склейка элементов. Для этого используют тампон или кисточку, которой на внутреннюю часть раструба наносят небольшой слой клея, а на внешнюю соединительную поверхность толстый слой.
• Надевается фитинг так, чтобы отметки соответствовали размерам разметки. Далее детали разворачиваются по отметкам. Они должны совпасть между собой. Удерживаются в таком положении около 30 сек.
• Стык промазывают герметиком или клеем.

Соединение пластиковых элементов клеем

По такой схеме собирается вся конструкция. Если у вас есть паяльник, то соединять пластиковые трубы можно с его помощью, но стыки необходимо обрабатывать герметиком. На сборку всей канализационной системы уйдет не боле 3 часов при соблюдении всех правил. Данная схема действует и для установки водоотведения в квартире своими руками.

Выбор материалов для канализации

Планируя прокладку новых коммуникаций для отвода стоков, необходимо уделить особое внимание выбору качественного материала, приспособлений и комплектующих деталей. Рекомендуется приобретать товар у проверенного поставщика, имеющего сертификат на свою продукцию

Лучше покупать изделия, выпущенные одним производителем. Это позволит избежать трудностей при подгонке и соединении деталей.

Основой для проведения расчетов является схема, на которой отображаются такие данные:

• стояк;
• ревизионный люк;
• тройник;
• горизонтальные прогоны;
• углы;
• гидрозатворы (сифоны);
• переходник;
• отводы;
• потребители воды.

Материал желательно приобретать на 10-15% больше от расчетного. В любой работе возможен брак и ошибки. Кроме пластиковых изделий, необходимо купить смазку на основе силикона. Она лучше всего подходит для соединения фрагментов магистрали и обеспечения ее герметичности.

Рекомендации по установке ПВХ-труб в многоэтажном доме

Для того чтобы смонтировать дренажную систему в многоэтажном
доме следует придерживаться определённых рекомендаций и правил.

Одним из главных в списке правил считается обеспечение доступа
воздуха в канализационную систему. Если его не будет, тогда во время смыва
создаётся пониженный уровень давления, что ведёт к засасыванию водяного затвора
внутрь.

В пятиэтажном доме для стояка достаточно использовать диаметр канализационной трубы для унитаза, который равен ста миллиметрам. Когда количество этажей будет большим, необходим вариант с диаметром 150 мм. На участках системы, являющимися общими для двух и более стояков, а также в месте выхода на колодец устанавливается труба с диаметром 200 мм. Как было отмечено, чугунная труба в процессе эксплуатации меняет внутренний диаметр в меньшую сторону. С пластиковыми изделиями такого произойти не может, так как их поверхность гладкая и отложения на ней не остаются.

Вам также может понравиться — Уклон канализационных труб по СНиП

Важно знать

При организации верного угла наклона трубы и отсутствии на внутренних стенках заводского брака в виде шероховатостей или неровностей, не остаётся на стенках грязи (песок вместе с илом). Таким образом, при замене металлической конструкции пластиковым аналогом можно использовать элементы меньшего диаметра. К примеру, если в доме изначально была установлена чугунная труба пятидесятка, то заменить её можно пластиковой сороковкой. Или же труба канализационная пластиковая 110 мм — такие размеры позволят поменять 120 миллиметровый чугунный аналог.

Следует помнить и о том, что любое суженое место в канализации считается потенциально опасным для появления засорений. Каждое соединение, расположенное в горизонтальной плоскости, стоит осуществлять при помощи косых тройников. Применять прямоугольные соединители можно лишь в местах стыковки стояка с горизонтальным участком. Такой тип монтажа позволит избежать нюансов, связанных с удалением засоров.

Следует придерживаться

Кроме того, следует придерживаться и таких рекомендаций:

Между двумя ближайшими соединениями креплений должно быть
расстояние, соответствующее значению не менее 10 диаметров.
На длинные участки, а также при смене направления
движения потоков, необходимо монтировать специальные элементы под названием
ревизия. Они служат для очистки при возможном засорении.

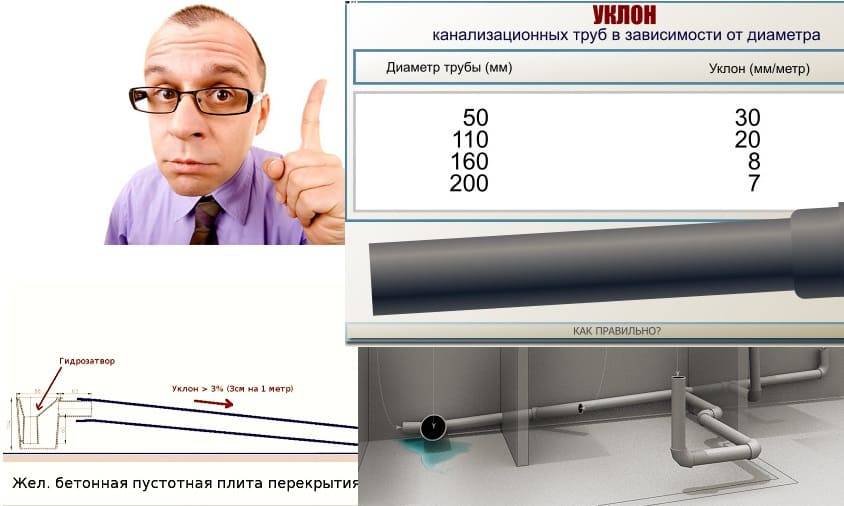

Оптимальный параметр уклона равен 20 мм. При значении
значительно меньшем указанного, стоки будут сливаться очень медленно

Если,
наоборот, увеличить уклон, тогда вода создаст много шума и система может
засориться гораздо быстрее.
При использовании поливинилхлорида важно помнить о том,
что этот материал расширяется в случае воздействия высокой температуры.
Для резки использовать следует болгарку или ножовку.
Далее необходимо в обязательном порядке снять фаску.

Монтаж системы канализации не вызовет сложностей даже у начинающего мастера

Важно внимательно подобрать диметр труб в соответствии с просчитанными параметрами

Устройство вентиляции

Теперь рассмотрим общую информацию, которая характерна для каждой системы вентиляции частного дома:

1. Для систем естественной вентиляции лучше всего использовать пластиковые трубы с идеально ровной внутренней поверхностью. Монтаж гофрированных труб разрешается только в том случае, если планируется приточно-вытяжная вентиляция.
2. Чем меньше изгибов и кривых в трубопроводе, тем более эффективной будет система.
3. Рекомендуется прокладывать все трубопроводы от входа до выхода как можно короче.
4. Если вы строите естественную вентиляцию, необходимо сделать вытяжные трубы высотой более 5 метров. В противном случае проект будет очень низким. Если вы не можете обеспечить такую высоту, установите вентиляторы в вытяжных каналах на верхних этажах.
5. При принудительной вентиляции мощность крыльчаток следует выбирать таким образом, чтобы количество приточного воздуха было немного меньше, чем количество вытяжного. В этом случае давление в системе будет снижено, что положительно скажется на общем климате в помещениях, а также на состоянии всех конструкций здания.
6. При естественной циркуляции воздух может забираться с улицы или из подвала.
7. Оптимальное количество воздуха для помещения площадью 40 квадратных метров составляет около 120 кубических метров в час.
8. Приток может осуществляться двумя способами – инфильтрацией, через щелевые отверстия и оконную вентиляцию, а также контролируемой, которая происходит через вентиляторы, установленные в трубах, и системами климат-контроля.
9. Вытяжные каналы должны располагаться на расстоянии 25 см от потолка.

Рекомендации по эксплуатации

Ремонтировать чугунный стояк почти невозможно. Ранее применяли бандажи из ткани и цемента в прохудившихся местах труб. Современные пластиковые стояки намного практичнее, поэтому по возможности проводят замену.

Техобслуживание фанового стояка сводится к действиям:

• периодический осмотр;
• чистка ревизионного элемента;
• ремонт (замена поврежденных участков).

Ремонтировать вытяжку из пластика несложно, для этого аккуратно вынимают поврежденный участок, меняют новой трубой. Аналогично действуют при смене колен, поворотов, переходников. Вместе с ними меняют и старые прокладки из резины на новые изделия.
