Правила выбора, характеристики и защита кухонных розеток для вытяжки

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно. Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится

Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Заземление

Важно особое внимание уделить электробезопасности. В связи с условиями повышенной влажности возникает угроза удара током в случае неправильного подключения прибора к электросети. Следует позаботиться о заземлении

Следует позаботиться о заземлении

Заземлительный провод в большинстве ситуаций выполняется в жёлтом цвете с зеленоватой полосой. Перед тем, как начать установку устройства, следует выполнить заземление для обеспечения безопасности эксплуатации электроприбора. В некоторых случаях, когда установлены специальные евророзетки, заземлять ничего не потребуется

Следует позаботиться о заземлении. Заземлительный провод в большинстве ситуаций выполняется в жёлтом цвете с зеленоватой полосой. Перед тем, как начать установку устройства, следует выполнить заземление для обеспечения безопасности эксплуатации электроприбора. В некоторых случаях, когда установлены специальные евророзетки, заземлять ничего не потребуется.

Заземление для вытяжки

Требуется так же и выполнить зануление, но нулевой провод не должен быть подключён к трубам и батареям. Наиболее оптимальным решением станет его подключение к глухой нейтрали. С этой целью необходимо открыть электрощит со счётчиками и поискать скрытую в стене трубку, из которой выходят провода, или же специализированную шину. Во многих случаях на ней расположен штырёк либо уже установленные нулевые провода. Такое место и называется глухой нейтралью, данная трубка прекрасно заземлена.

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

  • Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
  • Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

kitchenremont.ru

Место установки розетки: основные правила

схема электропроводки для бытовых приборов на кухне

При работе с электричеством важнее всего безопасность. Вследствие чего приоритетным является строгое выполнение Правил устройств электроустановок (ПУЭ). Основные из них, касающиеся вытяжек, таковы:

  • разрешается размещение розетки для вытяжки на кухне над навесными шкафами или недалеко от вентиляционной шахты. При этом допустимые минимальные расстояния к шкафчикам – 5 см, к вентиляции – 20 см;
  • минимальная высота от пола – 2 м;
  • обязательно наличие заземляющих контактов с силой тока не менее 15А;
  • пропускная способность розетки под вытяжку от 15А;
  • подключая на линию дополнительную розетку, просчитайте суммарную мощность всех приборов. Она не должна превышать 4 кВт. Это позволит избежать перегрузки проводки в случае одновременного включения их сеть. При превышении этой мощности, вытяжка на кухне должна быть на отдельной линии.

Вытяжка — вещь полезная, поэтому использование ее должно быть максимально комфортным. А правильно подобранная розетка и ее расположение как нельзя лучше этому способствуют. Для большего удобства не стоит располагать розетку за массивными шкафчиками, столешницами и прочей кухонной мебелью. Лучше разместить ее на видном месте, визуально посередине вытяжки. Многим хозяйкам это может не понравиться. Проблема решается довольно быстро. Потратив немного времени и фантазии, можно легко сделать декоративный предмет, закрывающий ее. Например, отлично смотрятся ящичек, кофейное панно, маленькая картина.

https://youtube.com/watch?v=MsDV9Sicjwg

Мощность потребления электроприборов

Перед тем как планировать количество и высоту розеток от пола на кухне, придется потрудиться над своеобразным планом потребления энергии. Итак, ниже представлен список электроприборов, которые будут эксплуатироваться на кухне, с их мощностью:

  • Освещение – 150-200 Ватт.
  • Микроволновка – 2000 Ватт.
  • Холодильник – 100 Ватт.
  • Посудомоечная машина – 1000-2000 Ватт.
  • Чайник электрический – 2000 Ватт.
  • Духовой шкаф – 2000 Ватт.
  • Водонагреватель – 2000 Ватт.
  • Варочная панель — 3500-7500 Ватт.

Специального подключения требуют следующие приборы:

  • посудомоечная машина;
  • стиральная машина;
  • варочная поверхность;
  • водонагреватель;
  • духовой шкаф.

Наибольшая нагрузка на сеть исходит от работы электроплиты, духового шкафа и водонагревателя.

Обычное подключение подойдет для микроволновки, электрочайника, кухонного комбайна, холодильника, электромясорубки и тостера. При этом наибольшую мощность потребляют посудомоечная и стиральная машины, электрочайник, микроволновка. Хотя все эти приборы не будут включаться в сеть одновременно, нагрузка достаточно высокая. Следовательно, средняя мощность колеблется в пределах 10-15 кВт, как правило, у токоприемников мощность 7 кВт, при обычной и попеременной эксплуатации приборов в доме. Если этот показатель выше, то имеет смысл вывода 380 В разводки и распределения ее по фазам.

Виды вытяжек и их особенности при подключении к электросети

Для вытяжки на кухне монтируется отдельная розетка

С точки зрения подключения к бытовой электрической сети представленные на отечественном рынке модели вытяжек различаются по следующим признакам:

  • конструктивное исполнение;
  • способ установки;
  • мощность, потребляемая агрегатом от сети.

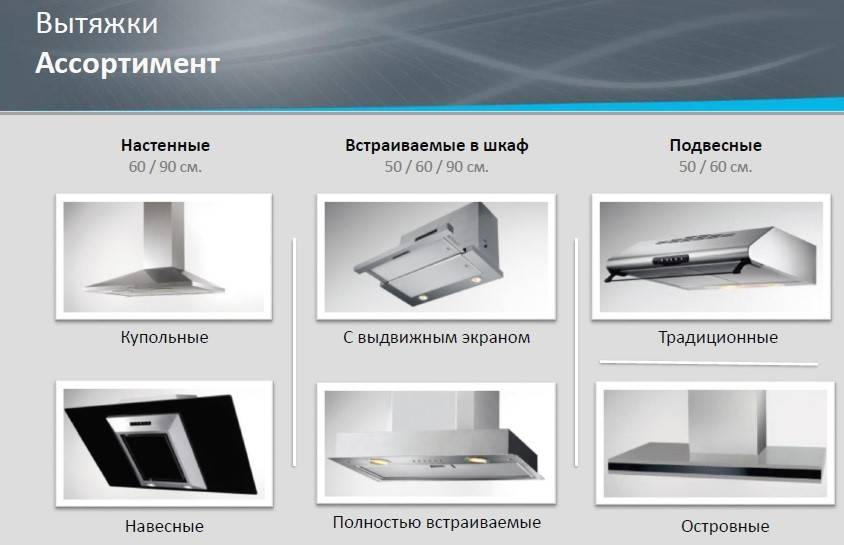

В соответствии с первым признаком кухонные вытяжки бывают куполообразными, с наклонными плоскостями или горизонтальными. Большинство известных конструкций не создают особой помехи для установки сетевой розетки. По второму признаку выбор вариантов также многообразен. Приборы имеют следующие исполнения:

  • подвесные;
  • встраиваемые в навесной шкаф;
  • настенные;
  • угловые и островные.

Розетку для встраиваемой вытяжки на кухне удобнее всего поместить в навесном шкафу или непосредственно над его верхней панелью. Если в кухонном помещении имеется настенный вытяжной агрегат, она устанавливается в кожухе воздуховода. Оптимальный вариант расположения электрической розетки – на высоте 110 см от столешницы кухонного гарнитура. В этом случае место установки подходит практически для любых моделей вытяжных устройств. От мощности монтируемой на кухне модели зависит выбор типа розеточного изделия и питающего кабеля для его подключения.

На что обратить внимание при выборе глубины и высоты

Как правило, проблемы с выбором ширины возникают редко. Но при этом сразу определиться с глубиной и высотой установки удается не всегда. Чтобы понять, какой именно глубины требуется вытяжка, следует определиться с ее типом. На данный момент все вытяжки можно разделить на встраиваемые (полновстраиваемые, телескопические, плоские) и невстраиваемые (наклонные, купольные, угловые, островные, Т-образные).

Для максимальной экономии пространства на кухне достаточно хорошим решением может стать наклонная невстраиваемая вытяжка. Такое изделие может обладать достаточно высокой производительностью, при этом его глубина будет минимальной. От размера кухонной вытяжки наклонного типа обычно зависят ее возможности.

Выбор глубины

Глубина достаточно важный параметр. Как правило, она не превышает показатель ширины. У встраиваемых моделей она равняется или меньше глубины навесного шкафа. Встроенная вытяжка может увеличиваться за счет выдвигаемой телескопической части. Оптимальным показателем глубины считается 45 см. Более высокие значения необходимы для контроля над большими варочными поверхностями.

Если выбирается купольная вытяжка, то следует особое внимание уделить и глубине, и высоте. Если изделие будет выпирать слишком сильно, то общий внешний вид будет неэстетичным

Выпирающая установка будет привлекать к себе слишком много внимания и нависать над плитой. Если кухня небольших размеров, то лучшим решением считается наклонный купольный вариант.

Выбор высоты

При выборе высоты следует учитывать следующий важный нюанс — кухонная вытяжка должна находится над варочной поверхностью на определенном расстоянии. Если изделие подбирается для газовой плиты, то вытяжка должна находиться от нее на высоте не менее 75 см (максимальная удаленность 85 см). Если речь идет об электрической плите, то допустимая высота установки кухонной вытяжки составляет не менее 65 от поверхности (максимальная удаленность также составляет 85 см). Если изделие установлено на высоте выше допустимой границы, то снижается его производительность, что напрямую влияет на эффективность выполняемой работы.

Высота вытяжки должна быть определена с учетом параметров газовой или электрической плиты. Следует учитывать уникальные особенности помещения и место расположения вытяжной вентиляции. Стоит отметить, что самое главное соблюсти требования расстояния от варочной поверхности. Если вытяжная решетка расположена выше или с другой стороны, то к ней всегда можно подойти при помощи гибкого воздуховода. В невстраиваемых вытяжках воздуховод прячется за декоративным коробом, ножкой или накладкой. Во встроенных моделях он располагается внутри шкафов или над ними.

Варианты подключения вытяжки

На данный момент в сети интернет предлагается несколько вариантов подключения вытяжки. Давайте рассмотрим преимущества и недостатки, а также вариант реализации каждого из них.

Подключение вытяжки от розетки

Самым распространенным вариантом является подключение через розетку для вытяжки. Собственно говоря, под этот вариант рассчитана и сама вытяжка, ведь все из них имеют вилку.

Расположение розеток в кухне

Итак:

Розетка вытяжки обычно монтируется под самым потолком. В 5 – 10 см от него

При этом важно расположить розетку таким образом дабы она не мешала прокладке воздуховода. А доступ к ней был не затруднен другой мебелью.

Для встроенной мебели розетку обычно монтируют непосредственно в шкафу

Но в этом случае следует соблюдать нормы ПУЭ для монтажа по сгораемым поверхностям. Сама розетка должна быть установлена на несгораемое основание, а проводка по мебели должна быть выполнена в стальной гофре (см. Как выбирается гофра металлическая для проводки).

Из недостатков такого способа подключения вентиляции можно отметить только не очень привычное расположение розетки – под потолком. Но если все сделать правильно, то ее можно полностью скрыть от глаз мебелью.

Ну а преимущества такого метода неоспоримы. В первую очередь это возможность снять напряжение с вытяжки в любое время. Это позволит обезопасить обслуживание и ремонт вытяжки. Кроме того, наличие розетки позволит значительно облегчить поиск повреждений в электропроводке.

Подключение вытяжки без розетки

Достаточно часто можно встретить вариант подключения вытяжки без розетки. Провода, выведенные на розетку, просто жестко соединяются с проводами вытяжки.

Подключение методом скрутки

Итак:

Для того, чтоб воплотить в жизнь такой вариант своими руками не нужны специфические знания или инструмент. Для подключения розетки от распределительной коробки выводятся три провода – фазный, нулевой (см. Заземление и нулевой провод: как отличить) и защитный. Такое же количество проводов вы найдете если демонтируете вилку вытяжки. Просто соединяем данные провода и все.

На фото представлен метод соединения методом сварки

  • Выходом из положения может быть соединение при помощи пайки или сварки (см. Типы и виды соединений электропроводки), которые допускает любая инструкция. Такой тип соединения позволит создать надежное и малозаметное соединение, которое визуально практически не будет отличаться от обычного провода.
  • Главным преимуществом такого типа соединения вытяжки является его малозаметность. Ведь спрятать простой провод значительно легче чем спрятать розетку вытяжки.
  • Но и недостаток является весомым. Ведь вы не сможете быстро снять напряжение только с вытяжки. Для этого вам потребуется отключить групповой автомат, что приведет к снятию напряжения со всех электроприборов группы. А если вы просто решили помыть вытяжку это не совсем удобно. А если она не дай бог загорится, то это вообще может стать проблемой.

Подключение вытяжки от группового автомата

Последним возможным вариантом подключения является выделение отдельного автомата в групповом щитке для подключения вытяжки. Такой тип подключения рекомендуют для мощных потребителей, к которым вытяжку очень сложно отнести. Но тем не менее он имеет право на существование.

  • Суть данного метода сводится к тому, что как на видео вы устанавливается в квартирном щитке дополнительный автомат. От него отдельной линией запитываете вытяжку.
  • Причем в этом случае провод от автомата лучше завести непосредственно на клеммник вытяжки, избежав дополнительных соединений. А провод вытяжки просто демонтировать.

Групповой автомат для подключения вытяжки

  • Преимуществ у данного метода подключения не мало. Это и полное отсутствие дополнительных соединений, и малозаметность инженерных сетей и возможность снять напряжение с вытяжки в любой момент.
  • Но и недостаток такого способа весом. Это цена вопроса. Ведь покупка дополнительного автомата, дополнительного провода от группового автомата до вытяжки и монтаж приведут к дополнительным расходам. Поэтому считать такой вариант идеальным достаточно сложно.

Выбираем лучшую розетку

Разнообразие предлагаемых магазинами моделей велико. Они отличаются дизайном, ценой, качеством

Так на что же обращать внимание при покупке этого маленького, но такого важного предмета? Приведем основные критерии:

все внимание – производителю. Цены на товары известных производителей высоки, качество, зачастую, тоже

Но и нередки подделки. Поэтому покупать брендовые, дорогие розетки стоит лишь в проверенных магазинах;
материал. Чем дешевле готовое изделие, тем хуже материал использовали для его производства. Пластмассы низкого качества повышают риск быстрого износа, искрений, плавки внешних оболочек;
качественная розетка отличается крепостью сборки, не распадается, в ней нет шатающихся, двигающихся элементов;
керамический блок для контактной группы. В дешевых вариантах тоже может быть керамика, но она значительно мягче и хуже, нежели в более дорогих. Блок на вид должен быть целым, без видимых и еле заметных сколов и трещин;
лепестки для крепления обязательно жесткие, не короткие. От них зависит насколько крепко она будет держаться в стене;
тип конструкции контактной группы. Видов много, отличаются они степенью скрытости контактов. Чем более они открыты, тем проблематичнее монтирование и хуже крепление. Наиболее удобны в работе розетки со скрытыми контактами.
дизайн. Красивую розетку, подходящую под общий стиль кухни, не нужно декорировать.

Подключение электророзетки

Подключение розетки проводят после того, как будут выполнены все предварительные работы:

  • проведен кабель;
  • определено место, где установить;
  • произведен монтаж подрозеточных коробок (монтажных установочных коробок);
  • приобретены устройства с требуемым уровнем защиты IP.

Когда все эти действия будут реализованы можно заняться непосредственно монтированием.

Подключение пошагово выглядит так.

  • Отключить в щитке автоматический выключатель (автомат). Несмотря на то что работа эта несложная, все же не следует оставлять без внимания такой аспект, как безопасность.
  • Проверить, что напряжение отсутствует. Прежде чем снимать лицевую панель и касаться руками лишенных изоляции проводов и контактов, надо до конца удостовериться, что напряжения нет. Выполнить это можно простым указателем электрического напряжения, мультиметром либо тестером.
  • Зачистить провод. Перед подсоединением нужно подготовить выглядывающий из стакана провод. Если проведенный электрокабель либо провод имеет двойную изоляцию, то с него удаляют 15-20 сантиметров наружной изоляции. После чего он станет более податливым для подсоединения. Если проведена спаренная проводка с одинарной изоляцией, то необходимо на 5-10 сантиметров разделить между собой жилы.

Оптимальная высота установки точки электропитания

Определяя, где расположить электророзетку, нужно учесть рекомендации производителей воздухоочистителей. Специалисты рассчитали оптимальное соотношение эффективности работы оборудования и удобства использования варочной панели. По их мнению, высота розетки для вытяжки должна составлять 65 см над уровнем столешницы для электроплит и 75 см для газовых плит. Высота самого воздухоочистителя варьируется в пределах от 15 до 30 см.

Высота расположения электроточки от поверхности столешницы рассчитывается по следующей формуле: 75 см (расстояние от поверхности столешницы до воздухоочистителя) + 30 см (высота вытяжной конструкции) + 5 (половина высоты электророзетки) = 110 см. Это оптимальная высота для монтажа электроточки. Если расстояние рассчитывается от пола, тогда к данной цифре нужно прибавить 80-90 см – это минимальная высота от пола до столешницы. Получается суммарная высота 190-200 см.

Ширина кожуха вытяжки различается в зависимости от модели, поэтому если мастер устанавливает точку электропитания до покупки вытяжки, ее рекомендуется установить прямо по центру. Но не все специалисты соглашаются с подобной рекомендацией, считая, что такое расположение розетки опасно. По их мнению, розетку лучше устанавливать на расстоянии 30 см справа или слева от воздухоочистителей, чтобы на точку питания не воздействовал жар, исходящий от варочной поверхности.

Выбор розетки под вытяжку

Показателем надежности розетки смело можно считать:

  • репутация производителя;
  • материал, из которого изготовлен корпус розетки;
  • соединение деталей без зазоров и трещин;
  • соединительные детали блока;
  • внутренне расположение контактов.

При выборе розетки необходимо обратить внимание на ее производителя

Нелишним будет надавить на конструкцию розетки, все ее элементы обязаны держать цельную структуру. Наличие керамического блока, внутри которого располагается контактная группа, свидетельствует о надежности розетки даже после длительного срока службы. Для распорных лепестков, фиксаторов основной конструкции, существует единственное условие – жесткая вытянутая форма.

Напоследок, протестируйте контактную группу, чем глубже она будет расположена (скрыта под корпусом), тем больше гарантий корректной работы розетки. Открытая группа может показать хорошую работу, но создавать опасность для конструкции и кухни в целом.

Такие несущественные мелочи, как обыкновенные розетки для любой вытяжки, на деле — в силах обеспечить вентиляторы и прочую бытовую технику бесперебойной длительной работой. Внешний вид разъема имеет значение для тех владельцев жилища, кто привык соблюдать единый кухонный стиль, пусть даже в деталях. После выбора розетки, показатель мощности вытяжки сочетается с выдержкой кабеля, соединительной частью между системой очистки и источником электропитания, иначе перегрузка сети неизбежна и опасна последствиями (возгорание, короткое замыкание).

Порой из соображений экономии (портить ремонт нет желания) новую розетку не делают, а шлейфом подключаются к старой. В таких случаях, лучше всего обойтись без ответвлений в системе и сделать один единый разъем для вытяжных устройств, доступа к которым другим приборам не будет. Кабельные каналы подбираются под внешний вид кухни, при желании его можно замаскировать, как искусственное дерево или мрамор (короб станет отличным дополнением к мебели).
