Как установить пластиковый водоотводный лоток с решеткой

Как выбрать?

Отводы для сточных вод изготавливают из разных материалов, одним из востребованных являются пластиковые отводы для канализации. Это неслучайно. Помимо невысокой цены, а в России она варьируется от 230 рублей до 3500 тыс. за единицу, пластмассовые отводы имеют следующие преимущества:

повышенный уровень ударопрочности;
упругость самого материала даёт возможность выдерживать значительные нагрузки;
устойчивость к резким изменениям температур (рассчитаны на диапазон от -40о до +95о С);
устойчивость к химически активным веществам (автомобильные ГСМ, антифриз, дорожные материалы для борьбы с гололёдом и пр.);
небольшой собственный вес (облегчается транспортировка, сборка/разборка, монтаж систем);
гладкая структура поверхности, что очень важно для самоочищаемости и пропускной способности;
лёгкость монтажа;
наличие одновременно нескольких возможностей отводов сточных вод.

Пластиковые лотки изготавливаются из морозостойкой композиции, основу которой составляет вторичный пропилен в совокупности с этиленом, добавками. Получают смесь путём переработки отработанных материалов на экструзионном оборудовании. Метод предусматривает литьё вязкой жидкости под давлением.

Устройство водоотводного лотка

Водоотводный лоток представляет собой цельный П-образный канал, верхняя поверхность которого закрывается решеткой.

Согласно европейской классификации, существует четыре вида лотков:

1. Сточный лоток. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
2. Коробчатый лоток. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
3. Щелевой лоток. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
4. Бордюрные лотки. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Из каких материалов изготавливаются лотки?

В настоящее время налажено производство подобных изделий нижеперечисленных видов.

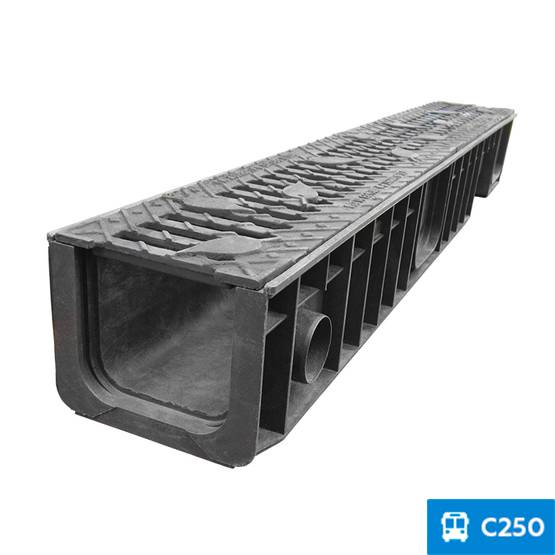

1. Лоток водоотводной полимерный. Производится из полипропилена, в который добавляется минеральный наполнитель. Этот материал обладает большим показателем прочности (выдерживает на квадратный метр нагрузку до 60 т) и значительной стойкостью (царапины почти не наносятся и, кроме того, он инертен к большинству химических реагентов). Рабочая температура такого сырья колеблется в диапазоне -50≤T≤+120ºC. Поэтому лоток водоотводный пластиковый укладывается как возле здания, так и поблизости от железнодорожного полотна.

Данное изделие имеет следующие стандартные размеры:

• величина условного диаметра – от 10;
• высота 6≤H≤79 см;
• ширина 14≤W≤59 см;
• длина 100 см.

Полимерные лотки практичны и отличаются легким весом, что значительно упрощает монтажные работы

Если же говорить о цене водоотводного лотка пластикового, то она вполне доступна бюджету владельца самого обычного дома или дачи.

2. Железобетонный лоток. Технология изготовления – вибропрессование параболической либо прямоугольной формы. Такой способ производства освоен большинством отечественных заводов ЖБИ.

Данная продукция подразделяется на следующие виды:

• трапециевидные лотки. Наиболее широко используются при строительстве мостов и дорог для обустройства ливневой канализации и дренажа. Благодаря особенностям монтажа лотки трапецеидальной формы получили название «телескопические». Единый канал формируется от верхней к нижней точке (вниз по склону) за счёт того, что вставляются эти изделия в пазы, присутствующие в конструкции каждого из них. Открытые участки закрываются решёткой;
• параболические или круглые лотки. Благодаря более эстетичному внешнему виду водоотводный железобетонный лоток такого типа можно часто увидеть в парковых зонах и на придомовых территориях. Созданная система тоже закрывается решеткой. Помимо грубой фильтрации крупного мусора та придаёт конструкции более эстетичный внешний вид.

Общепринятые размеры лотка железобетонного водоотводного такие:

• длина — 1 метр;
• высота 90≤H≤760 мм;
• ширина 100≤W≤500 мм;
• высота канала бывает фиксированной либо с пятипроцентным уклоном.

Кроме того, существую лотки прямоугольного или квадратного поперечного сечения. Но применяются они не с целью водоотвода, а для прокладки в земле трубопроводов различного предназначения – водопроводов, теплотрасс, связевых и электрических кабелей. Такие лотки защищают инженерные коммуникации от воздействия негативных факторов окружающей среды.

Лотки из железобетона долговечны и способны выдерживать большие нагрузки

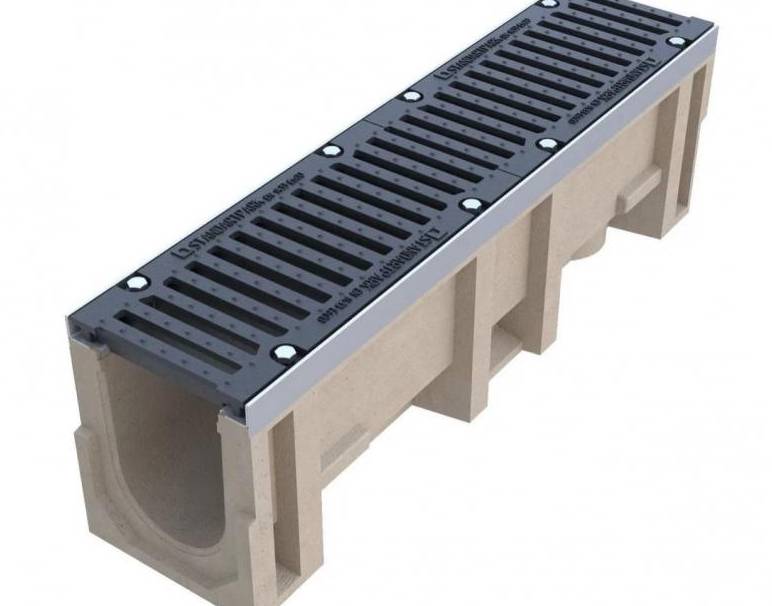

3. Лоток полимербетонный. Изготавливается данное изделие из смеси кварцевого песка, базальтовой и гранитной крошки и особых полиэфирных и эпоксидных смол. Благодаря частичной замене цемента полимерным веществом, лоток водоотводный дренажный полимербетонный прекрасно противостоит воздействию химически активных веществ. А добавление в смесь пластиковых составляющих снижает вес конечного продукта по сравнению с железобетонным аналогом в два раза. Наличие полимерных компонентов придаёт водоотводной поверхности повышенную гладкость, из-за чего внутри конструкции не задерживаются песок, листья и прочий мусор. Кроме того, уровень водонепроницаемости подобных изделий значительно выше, чем у лотков, произведённых из других материалов.

Из их преимуществ стоит выделить:

• установить полимербетонный лоток в грунт или специальный канал не составляет особого труда;
• широкий спектр использования;
• объединяя в себе преимущества бетонных и пластиковых конструкций, данный материал заметно превосходит их по эксплуатационным характеристикам и физико-химическим свойствам.

Технические характеристики этого изделия выглядят следующим образом:

• внутреннее сечение колеблется в пределах 100≤S≤300 миллиметров;
• пропускная способность отдельной секции варьируется в диапазоне 1,8≤Tc≤34,9 л/сек;
• вес одного элемента может быть таким: 1≤P≤6,85 килограмм.

Монтаж водоотводных лотков

Чтобы установить водоотводной лоток своими руками дополнительно потребуется:

• песок;
• бетон;
• герметик.

Для корректной работы системы водоотведения применяется пескоуловитель, предотвращающий засорение канализационных труб.

Установка пескоулавливателя

Пескоуловитель представляет собой небольшой контейнер, соединяющий систему водоотводных лотков с канализационными трубами, отводящими собранную дождевую воду к месту ее утилизации или дальнейшей обработки.

Чаще всего водоотвод с канализацией соединяют при помощи пескоуловителя

Прибор работает за счет разницы в высоте входящего и выходящего отверстий. Различные примеси (песок, глина, листва и так далее) оседают на дне оборудования.

Чтобы установить пескоуловитель, надо:

1. подготовить яму, размеры которой чуть больше, чем габаритные размеры устройства;
2. на дне ямы соорудить прочное бетонное основание, которое требуется для крепления прибора и защиты его от перекосов;
3. на бетонную основу выложить небольшое количество песка. Это создаст дополнительную защиту оборудования от воздействия грунта;
4. при помощи болтов прикрепить пескоуловитель к бетонной основе;
5. соединить оборудование с входящими и выходящими системами отвода воды;
6. закопать яму, используя метод обратной засыпки грунта.

Правильно установленный пескоуловитель

Пескоуловитель является неотъемлемой частью системы водоотведения. Если этим прибором пренебречь, то компоненты системы будут постоянно засоряться, что значительно сократит ее работоспособность и срок службы.

Монтаж водоотводного лотка

Укладка водоотводных лотков производится в следующем порядке:

1. Согласно с разработанным проектом размечается месторасположение сети лотков.
2. Выкапывается траншея, соблюдая основные правила монтажа канализационных систем. Глубина траншеи зависит от высоты устанавливаемого лотка. Необходимо предусмотреть дополнительную глубину для подкладки. Сам лоток должен быть на 5 мм ниже уровня земли. Кроме глубины траншеи надо соблюсти естественный уклон все системы водоотведения.

Для правильной работы системы водоотведения необходимо соблюсти уклон в 10 мм на один метр водоотводного лотка.

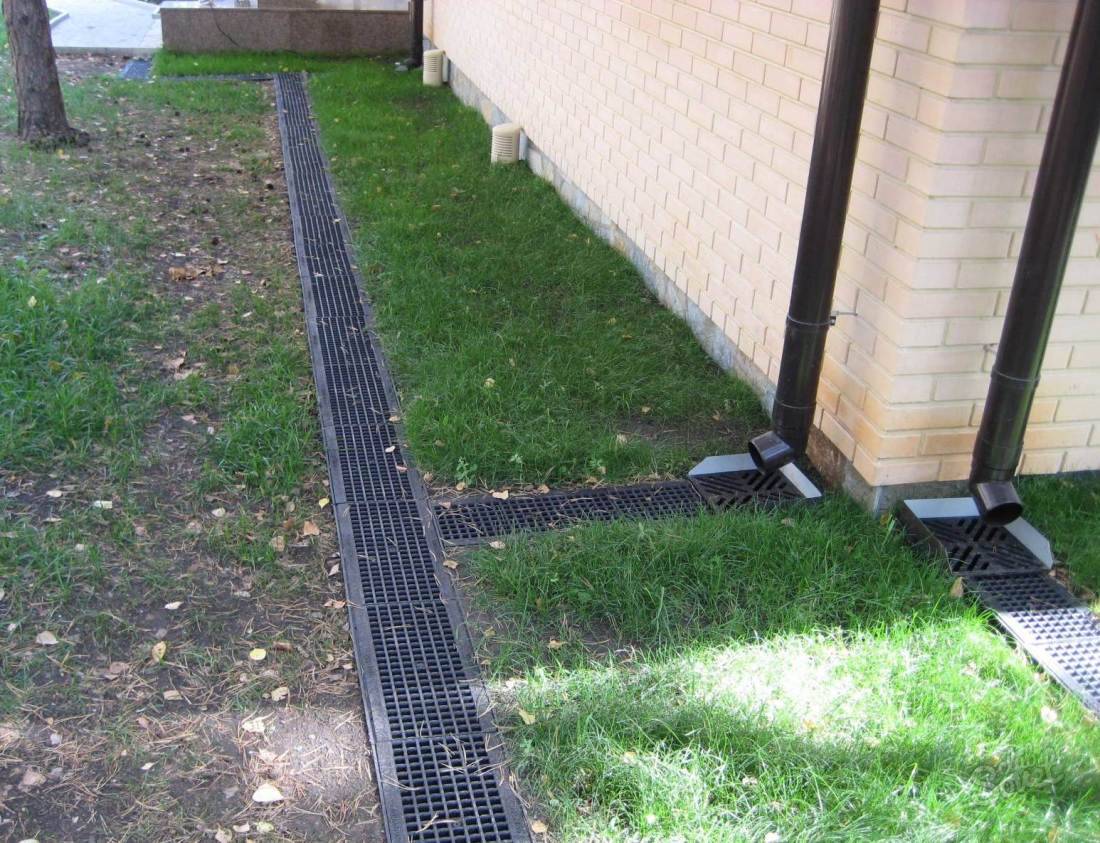

Правильно установленный водоотводной лоток

1. На дне траншеи оборудуется основание. Если монтируются бетонные или полимербетонные лотки, то достаточно применить песчаную или песчано-гравийную подушку. Если производится установка лотка водоотводного, изготовленного из пластика, то целесообразнее делать бетонную основу, предотвращающую деформацию изделия под воздействием грунта.
2. В подготовленные траншеи, соблюдая уклон водоотводных лотков, укладываются сами изделия.
3. Устройство лотков водоотводных предусматривает наличие креплений – защелок с обеих сторон изделия.  Для придания стыкам дополнительной прочности их можно обработать специальным герметиком, устойчивым к низким температурам и повышенной влажности. Например, можно использовать герметик Masterflex.
4. Чтобы пластиковые лотки служили более длительный срок, с каждого бока приспособления (в месте соприкосновения с землей) дополнительно оборудуется бетонная подложка. Этот аспект также фиксирует лоток на своем месте и защищает его от сдвигов, приводящих к неработоспособности системы
5. Поверх лотка устанавливается решетка.

Система поверхностного водоотведения, состоящая из водоотводных лотков, подключается к общей канализационной сети через пескоуловитель.

Водоотводные лотки и фильтр пескоуловителя требуется постоянно очищать от скопившегося в них мусора. В противном случае будет снижаться пропускная способность системы водоотведения.

Проектирование системы поверхностного водоотвода

Проектирование является очень важным этапом работы, связанным с обеспечением правильного обустройства водоотвода. Оно охватывает такие важные аспекты:

• определение оптимального вида системы отведения воды на участке;
• составление схемы расположения каналов, точек забора воды и мест ее сброса;
• определение и покупка необходимых материалов в нужном количестве.

Решение всех этих задач будет невозможно достичь без учета ряда очень важных моментов. Их не так много, но от них во многом будет зависеть конечный результат проделанной работы

Итак, особое внимание потребуется уделить:

• типу грунта и его твердости;
• виду поверхности;
• уровню подземных вод;
• схеме расположения на участке различных построек, сооружений, дорожек, клумб;
• частоте и интенсивности выпадения атмосферных осадков.

При твердом грунте, который пропускает влагу в малом количестве, потребуется установка большего количества каналов. Глинистая почва способствует возникновению заболоченности, а потому требует сооружения подземного дренажа. Без дополнительных рукавов нельзя будет обойтись в случае наличия разницы высоты участка. Все эти факторы будут вносить свои коррективы в смету расходов, но, несмотря на это, можно утверждать, что проектирование и установка такой системы водоотвода очень выгодно.

Материалы для производства водоотводных лотков

Способы производства бетонных лотков основаны на использовании в процессе их изготовления термопластичных или пластичных материалов. Поэтому желоба бывают из чугуна, бетона и особых полимеров. Данный выбор предполагает применение в производственном процессе литейных технологий (из чугуна и бетона) или термопластичной экструзии (изделия из пластика). В итоге компании-изготовители предлагают потребителям лотки, которые отличаются эксплуатационными и прочностными параметрами. Классифицируют сортамент лотков относительно конструкционных материалов, используемых при их производстве.

Особенности водоотводных лотков

Конструкция и назначение

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент системы участка.

Лоток – это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

Разновидности лотков

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

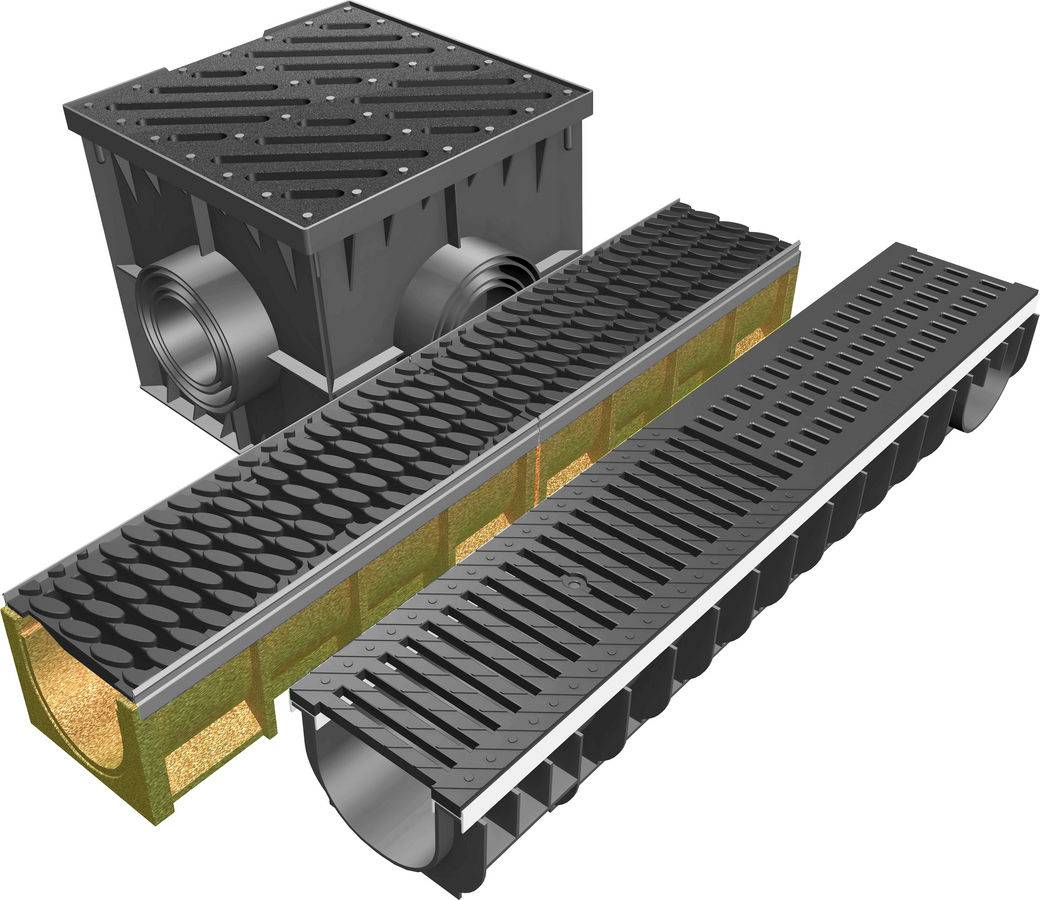

Изображение	Виды лотков
	Бетон или железобетон . Это прочные и долговечные изделия, которые прослужат вам много лет. Недостатки – большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.
	Пластик . Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов. Недостаток – низкая прочность и плохая сцепка с бетоном.
	Металл . Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах. Недостаток – высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.
	Композитные материалы . Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

• А15
  . Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
• В125
  . Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
• С250
  . Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
• D400
  . Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;

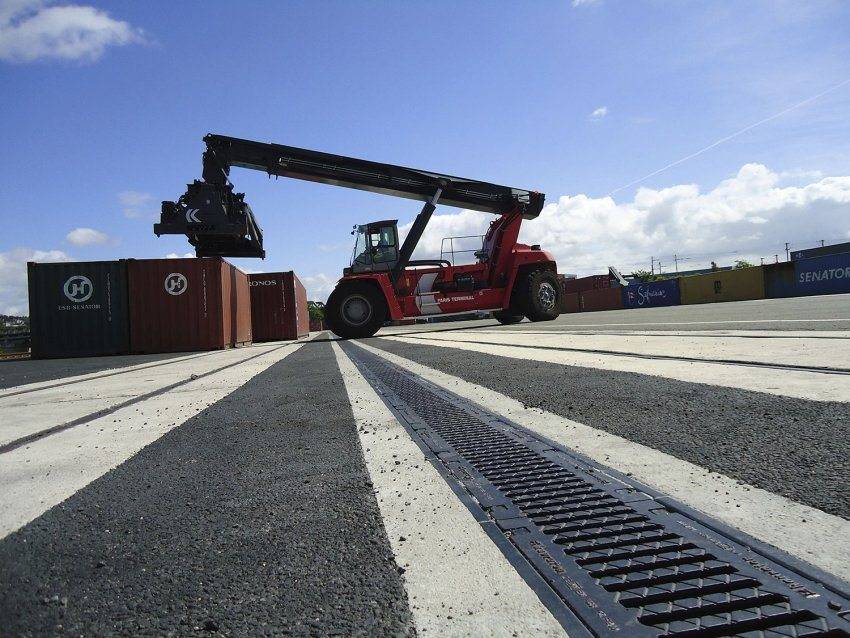

• Е 600
  . Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
• F900
  . Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые – в местах, где может проезжать автомобиль.

Осушение участка вокруг дома своими руками

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Сортамент водоотводных лотков

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые лотки производят из термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун) или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

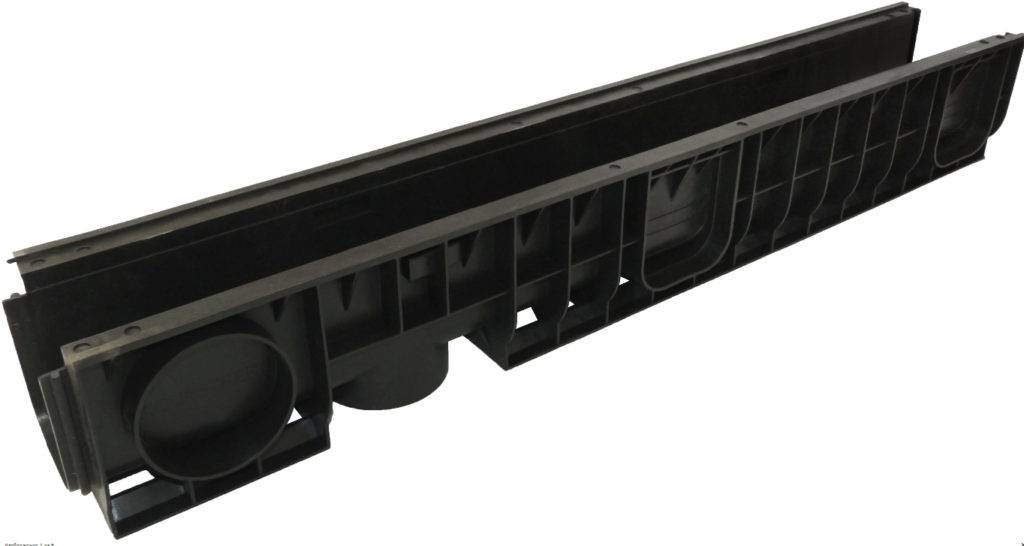

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна
. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

• Длина – один метр.
• Ширина – от 0,14 до 0,5 метра.
• Высота – от 0,06 до 0,79 метра.
• Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

• Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
• Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
• Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

• Максимальная длина – 500 миллиметров
• Наибольшая ширина – 200 миллиметров.
• Толщина решетки – не менее 50 миллиметров.
• Пропускное отверстие – не менее DN100.

Особенности монтажа

Процесс монтажа ливневой канализации достаточно трудоёмкий, но следуя приведённому алгоритму и соблюдая правила, можно своими руками установить водоотводные лотки:

1. Составляют план размещения траншеи. Необходимо, чтобы она имела уклон в 1 см на погонный метр для самотечного движения воды.
2. Дно вырытой траншеи утрамбовывают.
3. Из песка формируется подушка под лотки или желоба.
4. Дно и борта траншеи заливают бетоном, поверх которого устанавливают лотки впритык друг другу, для этого их слегка простукивают молотком, чтобы придать нужное положение.
5. Поверх лотков устанавливают решётки на расстоянии 5 мм от поверхности земли. На поворотах используют поворотные вставки.

На конечном этапе швы между лотками заделывают герметиком. При необходимости, перед монтажом лотков устанавливают пескоуловители.

Область применения и устройство пластиковых водоотводных лотков с решеткой

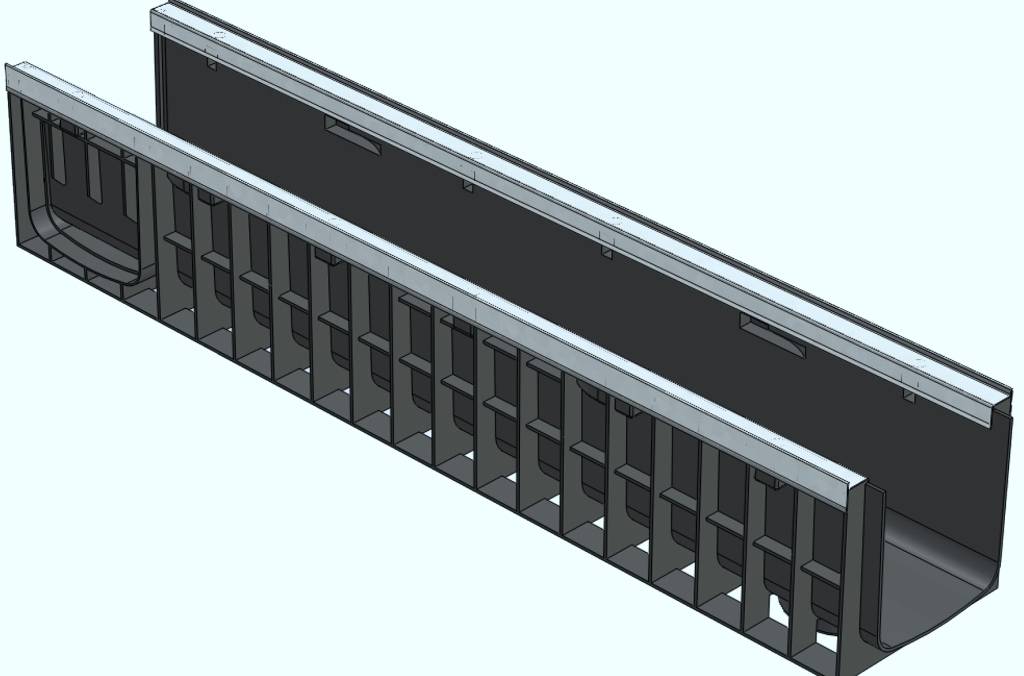

Конструкция водоотводного лотка

Водоотводы из пластиковых модулей устанавливают в загородных коттеджах, вдоль пешеходных зон, на спортивных и детских площадках. Главное условие заключается в небольшой весовой нагрузке, приходящейся на единицу площади. В этом главный недостаток пластиковых лотков: ограничения по весу. С помощью установки модулей защищают от затопления заглублённые подвальные помещения.

Для изготовления желоба дождеприёмника применяются полипропилен и полиэтилен. В их состав добавляют наполнители, имеющие минеральную основу. Это повышает устойчивость материала к агрессивным соединениям, растворённым в дождевых стоках. Лотки работают в широком диапазоне температур, начиная от -50 до +120 градусов. Мерная длина изделий составляет 1 м. Высота варьируется в пределах от 6 до 79 см, а ширина от 9 до 50 см.

Ниша элемента может быть U-образной, квадратной и прямоугольной формы. Решётки для прочного сцепления с основной конструкцией дополняются замочными механизмами.

Устройство формы для заливки

Чтобы выяснить, как сделать цементные лотки отвода воды, нужно разобраться в принципе их действия. В осеннюю пору и зимний период на участок около дома либо дачи выпадает большое количество осадков. Потом они растекаются по прилегающей территории, затопляя низины, создавая сырость в подвальных помещениях и портя отделку стен. В случае если же около частного дома имеется верно сделанные цементные лотки, то вода будет уходить по ним и после этого отводиться прочь, не создавая неприятностей на участке.

Как сделать так, дабы вода по лотку отводилась быстро и без задержек? Имеется вывод, словно бы траншея с уклоном в 30° разрешит воде уходить быстро. Не смотря на то, что это так, траншея с таким уклоном скоро размоется и после этого обвалится. Изготовление цементных лотков – лучший вариант, потому, что они не опасаются жидкости и превосходно справятся со своей задачей. Такие лотки возможно купить в магазинах, а возможно и сделать своими руками. Как – рассмотрим ниже.

В чем преимущества цементных лотков, каковые сделаны лично вами? Во-первых, это экономия. Не смотря на то, что сделать их не весьма легко, но это будет дешевле, чем брать такие лотки заводского производства в магазине. Во-вторых, это личные размеры, поскольку кое-какие лотки из магазина нужно будет разрезать, в случае если будет поворот водосточной траншеи, а дома возможно залить лотки нужной длины и формы.

Кстати, о форме. Оптимальной считается полукруглая форма, по которой вода проходит фактически без сопротивления. Но, потому, что такую форму сделать непросто, лотки значительно чаще делают по следующей схеме. Из досок либо страниц ламинированной фанеры толщиной 10–15 мм изготавливают конструкцию П-образной формы. Для придания прочности щиты в опалубке скрепляют уголками металлопроката.

В то время, когда основная часть опалубки сделана, готовят формовочную часть, которую делают из трубы, распиленной пополам вдоль

Принципиально важно, дабы поверхность применяемой трубы была гладкой, потому, что благодаря ей будет формироваться полукруглая часть лотка, по которой и потекут сточные воды. оптимальнее сделать хотя бы 10 таких опалубок, в противном случае процесс заливки лотков для всего отвода воды может затянуться на неизвестное время. Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая

На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее

Для формовочной части идеально подходит канализационная пластиковая труба подходящего диаметра, потому, что ее поверхность гладкая. На таковой трубе фактически нет пор, что позволяет залить бетон намного качественнее.
