Как сделать кукушку на крыше дома своими руками

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Плюсы и минусы

К преимуществам многоскатных кровель относят:

  • Оригинальный внешний вид, возможность реализации любых дизайнерских идей и многообразие предлагаемых вариантов исполнения.
  • Быстрый сход снега на конструкциях с крутыми скатами.
  • Хороший баланс крыши (при условии грамотного планирования), устойчивость и долговечность.
  • Большой объем подкровельного пространства и возможность заложения под крышами комфортных жилых помещений.

Недостатки связаны со сложной формой конструкции. В частности:

  • Многоскатные разновидности кровель обходятся в разы дороже обычных крыш из-за потребности в профессиональном проектировании и монтаже, перерасходе материалов и доборных элементов, и необходимости усиления отдельных участков типа ендов.
  • Выбор кровельных покрытий для данного типа крыш ограничен бюджетом и требованиями герметичности, правильно уложить фальцевые материалы, черепицу или замковые системы на угловые скаты могут только профессионалы.
  • В ряде случаев многоскатные крыши нуждаются в разветвленной и сложной системе водоотвода.

Как правильно сделать «кукушку» на крыше: особенности конструкции и монтажа

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

Проектирование и расчет

Перед началом выполнения монтажа кровли необходимо выполнить расчеты и создать проект будущего сооружения.Угол наклона кровельных скатов такой конструкции может варьироваться в пределах от 5 и до 60 градусов. Выбор угла зависит от интенсивности атмосферных нагрузок, выбранного кровельного покрытия, размеров чердачного помещения.

В районах, характеризующихся сильными ветровыми нагрузками и небольшим количеством осадков, уклон крыши делается небольшим. И наоборот. В областях со значительными снеговыми нагрузками и частыми проливными дождями предпочтительнее, чтобы угол наклона был в пределах от 45 до 60 градусов.

Немаловажное влияние оказывает угол наклона скатов и на выбор кровельного материала: от 5 до 18 градусов рекомендуется укладка рулонных материалов. Если угол наклона колеблется в пределах от 14 до 60 градусов, то рекомендован монтаж асбестоцементного шифера, а при укладке натуральной черепицы он должен быть от 30 до 60 градусов

Расчет высоты кровельного конька осуществляется на основании выбранного угла наклона скатов по тригонометрической формуле, используемой для расчета размеров прямоугольных треугольников.

На начальном этапе разработки проекта для четырехскатной кровли выполняется расчет сечения бруса, используемого для изготовления стропильной системы. При выборе сечения обязательно учитываются постоянные и временные нагрузки, которым будет подвергаться кровля в процессе эксплуатации.

При расчете сечения стропильных элементов обязательно учитывается, что конструкция должна обладать дополнительным запасом прочности, что позволит ей без ущерба для целостности переносить запредельные нагрузки.

В процессе проектирования выбирается вид стропильной системы, а также тип и размеры дополнительных элементов, которые обеспечат конструкции необходимую степень жесткости.Перед тем как сделать каркас стропильной системы, необходимо правильно рассчитать прочность и степень деформации ее элементов.

Предпочтительнее использовать пиломатериалы из хвойных сортов деревьев: сосны, лиственницы, ели.

Процесс разуклонки

– устройство небольшого угла поверхности крыши для организации водостока. Прежде, чем строить дом с плоской кровлей, лучше заранее определится, какой водосток вы будете монтировать, внутренний или внешний и сделать чертеж.

Если предусмотрен , вода с помощью разуклонки должна стекаться в водоулавливающие воронки, которые располагают по 1 на 25 кв.м или чаще. Если делать внешний водосток, то влага должна попадать в водосточный желоб. Разуклонку формируют следующими методами:

  • Засыпным материалом. Керамзит или перлит засыпают так, чтобы сформировать рекомендованный уклон плоской кровли и заливают цементным молоком.
  • Термоизолирующим материалом. Плиты утеплителя укладывают так, чтобы задать угол поверхности кровли, то есть слои у основания будет меньше, чем у конька.

  • Заливкой бетона. Заливают бетон в предварительно оборудованную опалубку, которая налажена с определенным углом.

  • Пластиковыми панелями. Для создания уклона кровли используют специальные панели из пластика, разные по толщине. Это, пожалуй, самый дорогой способ разуклонки.

Плоская крыша без грамотной разуклонки – ненадежный щит между вами и непогодой. Влага, которая не имеет выхода, будет скапливаться на поверхности кровли, провоцировать разрушение кровли и протечки.

Проектирование и расчет

Перед началом выполнения монтажа кровли необходимо выполнить расчеты и создать проект будущего сооружения.Угол наклона кровельных скатов такой конструкции может варьироваться в пределах от 5 и до 60 градусов. Выбор угла зависит от интенсивности атмосферных нагрузок, выбранного кровельного покрытия, размеров чердачного помещения.

В районах, характеризующихся сильными ветровыми нагрузками и небольшим количеством осадков, уклон крыши делается небольшим. И наоборот. В областях со значительными снеговыми нагрузками и частыми проливными дождями предпочтительнее, чтобы угол наклона был в пределах от 45 до 60 градусов.

Немаловажное влияние оказывает угол наклона скатов и на выбор кровельного материала: от 5 до 18 градусов рекомендуется укладка рулонных материалов. Если угол наклона колеблется в пределах от 14 до 60 градусов, то рекомендован монтаж асбестоцементного шифера, а при укладке натуральной черепицы он должен быть от 30 до 60 градусов

Расчет высоты кровельного конька осуществляется на основании выбранного угла наклона скатов по тригонометрической формуле, используемой для расчета размеров прямоугольных треугольников.

На начальном этапе разработки проекта для четырехскатной кровли выполняется расчет сечения бруса, используемого для изготовления стропильной системы. При выборе сечения обязательно учитываются постоянные и временные нагрузки, которым будет подвергаться кровля в процессе эксплуатации.

При расчете сечения стропильных элементов обязательно учитывается, что конструкция должна обладать дополнительным запасом прочности, что позволит ей без ущерба для целостности переносить запредельные нагрузки.

В процессе проектирования выбирается вид стропильной системы, а также тип и размеры дополнительных элементов, которые обеспечат конструкции необходимую степень жесткости.Перед тем как сделать каркас стропильной системы, необходимо правильно рассчитать прочность и степень деформации ее элементов.

Предпочтительнее использовать пиломатериалы из хвойных сортов деревьев: сосны, лиственницы, ели.

Основные формы

Окна в мансарде, варианты которых можно найти на специализированных интернет-ресурсах, могут иметь определенные особенности, которые принимаются в расчет нашей классификации:

Окна в форме квадрата или прямоугольника.

Они состоят из рамы и стеклопакета (это может быть открывающаяся створка, а может быть глухое стекло). Размер может колебаться в широком диапазоне, так как изготавливаются под заказ.

Балконные.

Такие конструкции (состоят из двух, соединенных между собой профилем стеклопакетов разного размера) монтируются непосредственно в скате крыши.

Карнизные.

Этот вид оконных систем устанавливается тогда, когда мансарда имеет слишком высокий пристенок.

Все современные конструкции, будь то треугольное окно или же мансарда с кукушкой, изготавливаются на специальном оборудовании. Для производства используются в основном качественные современные материалы, позволяющие добиться максимально долгого срока службы и привлекательного внешнего вида. Перед тем, как оконные системы передаются в реализацию, они в обязательном порядке проходят предпродажную подготовку: тестируются на прочность на специальных стендах. Такой подход к производству позволяет компаниям гарантировать высокое качество оконной продукции, которая отличается высокой прочностью, долговечностью и функциональностью.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества пред всеми остальными:

  • хорошо выдерживает снеговые нагрузки;
  • отлично противостоит давлению ветра.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крышаИсточник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

В этом видео об устройстве мансардной крыши:

Типы крыш

Если проехать по дачному посёлку, то можно заметить, что крыши частных домов отличаются друг от друга различной конфигурацией.

Это связано с тем, что каждый дом имеет уникальный вид, поэтому для каждого нужно подбирать именно его тип крыши. Так какие же типы бывают:

Односкатный вариант. Самый популярный вид, ввиду своей дешевизны и простоты в изготовлении. Применяется для укрыва складских помещений, гаражей или небольших строений.

Двускатная вариация. Крыша – классика. Сделана в виде двух частей, оставляет возможность сделать наверху чердачное помещение.

Вальмовый тип. Крыша, сделанная из четырёх скатов. Очень трудоёмка в постройке, но, зато обладает уникальными защитными характеристиками.

Шатровый. Одна из вальмовых вариаций, внешний вид которой напоминает обычный походный шатёр. Простая установка, высокие эксплуатационные возможности.

Полувальмовый тип.

Крыша, сделанная в виде конуса или купола. Чаще всего можно увидеть на круглых постройках или в зданиях с большим количеством граней. Полуовальный тип крыши в большинстве случаев используют для обустройства мансардного уровня. По факту получается полноценный двух уровневый дом

Важно помнить, что необходимо проводить дополнительные работы по утепленю мансардной крыши своими руками.

Многощипцовый вариант. Конструкция, сделанная из большого количества щипцов, блоков, фронтов и ендов.

Крыша повышенной сложности. Монтаж происходит только специалистами высокого класса и для домов со сложной проектировкой.

Устройство

Конструкция двускатной кровли отличается наличием наклонных поверхностей с двух сторон. Площадь основания кровли имеет прямоугольную поверхность. Скаты не дают собираться на крыше снегу и талой воде. Крыша естественным образом очищается. Кровля состоит из конструктивных узлов: мауэрлата, системы стропил, конька и кобылки, свесов кровли, подкосов, затяжек, обрешетки и стоек. Стоит разобраться, чем характерны все элементы конструкции двускатной кровли.

Мауэрлат необходим для правильного распределения нагрузки на несущие стены от стропил. С этой целью обычно выбирают прочную древесину – брус (это может быть дуб, лиственница, сосна). Выбор бруса по сечению определяется видом древесины (цельный или склеенный). Например, 100 на 100 мм или 150 на 150 мм. Стоит отметить, что при выборе металлической стропильной системы мауэрлат также должен быть выполнен из металла.

Основным элементом системы двускатной крыши является стропильная нога. Эти элементы изготавливаются из прочного бруса и бревен. При соединении стропильной ноги сверху формируется ферма с различным типом промежуточной опоры. Важную роль здесь играют параметры стропил и узлы конструкции.

Затяжка необходима для соединения стропильной системы (стропильной ноги) и для придания прочности и необходимой жесткости конструкции.

Прогон бывает двух типов: коньковый, при котором монтаж производится в месте примыкания стропил (в этом месте далее устанавливается конек кровли), и боковой прогон, который обеспечивает кровельным элементам (ферме) дополнительную жесткость (размеры и количество таких прогонов будет зависеть от нагрузки на конструкцию).

Стойки для стропил в виде вертикального бруса также принимают на себя значительную часть нагрузки от крыши. Стойку для стропил двускатной крыши обычно располагают по центру. Если ширина пролета больше обычной – то еще и по бокам. При возведении несимметричной крыши стойки ставятся в зависимости от длины стропил. Для ломаной кровли установка стоек выполняется по бокам, при этом остается свободное пространство. Если планируется две комнаты под крышей, то стойки стропил ставят по центру и по бокам.

Подкосы – это опоры для стоек. При подкосе под углом более 45 градусов кровля лучше защищена от деформации (снег, ветер). В зависимости от климатической зоны могут быть установлены как продольные, так и диагональные подкосы стропильной парой на одной плоскости.

Лежень служит надежной опорой стоек. Это место крепления подкоса.

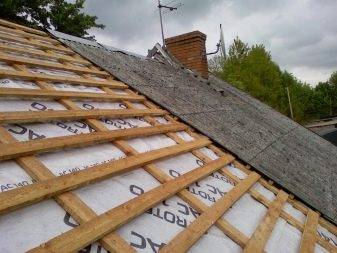

Обрешетка необходима для фиксации материалов и конструктивных элементов кровли. Обрешетку устанавливают перпендикулярно к стропильным ногам. Одно из важных предназначений обрешетки – перераспределение нагрузки от кровли на стропильную систему.

Технология монтажа

Не обращая внимания на сложность конструкции, кукушатник, сделанный опытными мастерами по проекту без нарушений технологии, ни при каких обстоятельствах не приведет к появлению протечек

Перед началом строительства принципиально важно вычислить несущую свойство каркаса, неспециализированный вес крыши, дабы дом выдержал увеличившуюся нагрузку. Монтаж крыши при таких условиях делают в следующей последовательности:

  1. Укладка мауэрлата.
  2. Сборка стропильной системы. Наряду с этим между стропилами, где находится кукушка, оставляют свободное место.
  3. Установка лобовых балок выступа.
  4. Монтаж вертикальных стоек по торцам кукушки.
  5. Укладка прогона на вертикальные стойки и балки-перемычки над окном.
  6. Монтаж стропильных ног кукушки.

Обратите внимание, что по окончании сборки усложненного стропильного каркаса предстоящие работы по возведению крыши ведутся в простом порядке. Но, необходимо не забывать, что в местах, где торцы кукушки стыкуются с поверхностью ската, появляется уязвимость к протечкам, исходя из этого эти участки требуют дополнительной гидроизоляции

Функции

Перед тем, как сделать кукушку на крыше, нужно шепетильно разобраться в ее устройстве и функциях

Принципиально важно понимать, что данный элемент отнюдь не делает чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сходу пара неприятностей в конструкции:

  • Увеличивает нужную площадь мансардного либо чердачного помещения. За счет ее монтажа возможно существенно расширить свободное пространство под кровлей, более рационально разместив туалет, кладовку либо ванную .
  • Оказывает помощь организовать естественное освещение. Наличие естественного освещение – главное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, оказывает помощь применять более недорогое вертикальное остекление.
  • Усиливает внешний вид дома.

Кукушка на крыше — устройство, чертежи, монтаж

Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.

Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.

Технология сборки крыши

Перед тем как приступить к монтажу элемента важно сделать необходимые замеры. Все узлы в крыше дома, угол наклона, длина ската и другие параметры конструкции должны быть тщательно выверены

Работа проходит в семь этапов:

  1. Устройство крыши начинается с укладки мауэрлата, на который будет опираться будущая стропильная система. Обычно выбирают брус со сторонами 100 на 100 миллиметров.
  2. Устанавливают стропильную систему, являющуюся основанием для последующих кровельных работ. Сечение балок, шаг между ними и конструкция рассчитывается в соответствии с будущими нагрузками в месте строительства. Между несколькими стропилами оставляют свободное пространство для монтажа кукушки.
  3. Монтаж дополнительных элементов крепления, которые придают каркасу необходимую жесткость и прочность. В зависимости от проектного решения это могут быть подкосы, растяжки, бабки или что-то другое.
  4. В оставшемся пространстве устанавливают 2 лобовые балки для выступа.
  5. По торцам кукушки устанавливают вертикальные стойки, они будут служить своеобразными стенами.
  6. Далее идет монтаж прогонов поверх ранее установленных стоек. Между ними крепят перемычки для будущего потолка. Ниже показана сборка каркаса с кукушкой, фото передает один из вариантов системы.
  7. Собирают стропильные ноги кукушки.

Угол уклона

Технология строительства крыши во многом зависит от угла уклона. Чтобы высчитать его, потребуется серьезный подход. В учет в первую очередь берется частота атмосферных осадков в данном регионе: для дождливых местностей угол уклона рекомендован на уровне 45 градусов. При наличии сильных ветров крышу делают более пологой.

На параметр уклона крыши влияет также тип используемого кровельного материала. Черепичные или шиферные покрытия потребуют угла скатов не менее 22 градусов, во избежание скапливания влаги на стыковочных участках. Для строительства скатной кровли с одной плоскостью угол уклона выбирается в пределах 20-30 градусов, для двухскатной – 25-45 градусов. При увеличении крутизны скатов затраты на их сооружение возрастают, в виду увеличивающихся затрат по материалу. Самой малобюджетной является плоская кровля наклоном в 5 градусов.

Монтаж стропильного каркаса

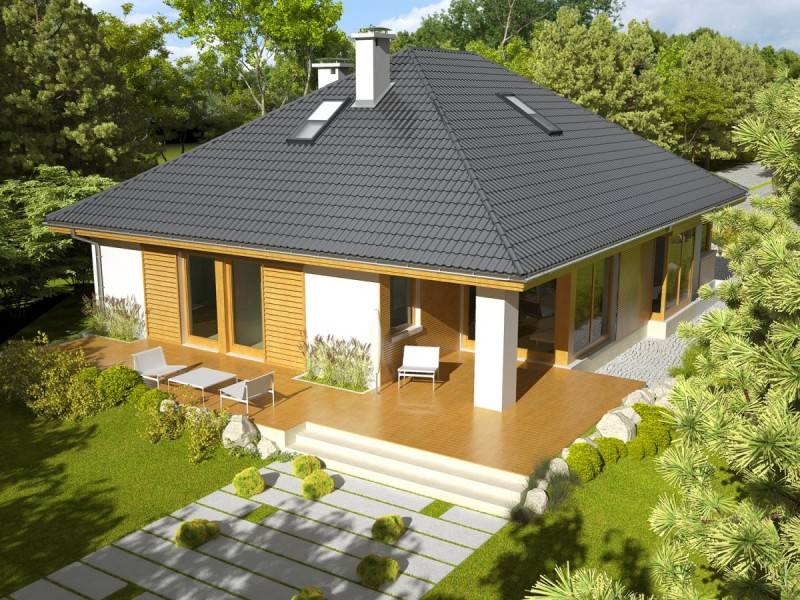

Конструктивно стропильная система четырехскатной кровли состоит из самих стропил, раскосов, опорных брусков и многих других элементов, позволяющих придать конструкции необходимую степень жесткости.

Желательно, чтобы брус для изготовления стропил имел сечение 500 на 1500 мм, что поможет обеспечить элементам необходимые несущие способности.

Выполнение монтажных работ провидится снизу вверх. Для того чтобы сделать стропильную систему своими руками, необходимо уложить опорный брус – мауэрлат, который будет служить опорой для стропильных ног. Также этот элемент позволит связать короб дома и крышу в единую монолитную конструкцию.

После укладки мауэрлата переходят к монтажу стропильного каркаса. На начальном этапе выполняют установку угловых накосных стропильных элементов. Если есть необходимость, то для повышения несущих способностей на верхние части стропильных ног устанавливается система стоек и раскосов.

Они позволят частично снять нагрузку со стропильных элементов, перераспределив ее по поверхности несущих стен либо промежуточных опор, и придадут конструкции необходимую степень жесткости и устойчивости.

После этого можно переходить к установке центральной балки, называемой коньковым прогоном. Высота накосных стропил совместно с коньком позволят сделать необходимый угол наклона кровельных скатов.

После установки направляемых стропил можно переходить к монтажу основного каркаса и закреплению нарожных (наклонных) стропил к коньковому прогону и опорным балкам.

После того как стропильная система будет полностью собрана, можно переходить к формированию кровельного пирога: монтажу обрешетки, гидро- тепло- и пароизоляционного слоев, а также сделать укладку кровельного покрытия.

Если вы обладаете огромным желанием, всеми необходимыми навыками работы и знаниями, то сделанная четырехскатная крыша своими руками станет настоящим предметом гордости для вас и всех ваших родных.
