Подпорная стенка: устройство и функции, устойчивость и дренаж, расчет

Материалы для строительства оград

Природный камень смело можно назвать материалом номер один для строительства укрепляющих ограждений на индивидуальных участках.

Подпорные стенки из камня выглядят гармонично и респектабельно. Природный камень для строительства таких сооружений должен быть недорогим, поэтому мрамор и гранит вряд ли подойдут.

Доступную цену имеют доломит, песчаник, кварцит, булыжник. Из всех этих минералов можно выложить надежные и эстетичные ограждения.

Щели заделывают цементом или заполняют грунтом, тогда постройка быстрее затянется мхом и приобретет старинный вид.

Невысокая конструкция из природных минералов может стать основанием для скамьи. При укладке камней нужно следить, чтобы в ограде не оказалось непрерывных вертикальных брешей — в таких местах каменные ограды быстро разрушаются.

Монолитная подпорная стенка обойдется в несколько раз дешевле каменной, при этом она будет столь же прочной. Для придания большей устойчивости основание стены делают шире верхней части.

Подпорная стенка из бетона потребует установки каркаса и арматуры. Доски и арматурную сетку устанавливают на фундамент, затем внутрь заливают бетон.

Дальнейшие работы проводят в обычном порядке: гидроизолируют тыльную строну, укладывают дренаж.

Бетонные поверхности выглядят непрезентабельно. Исправить этот недостаток можно с помощью облицовки из керамической плитки или искусственного камня.

Если вы не предполагаете использовать облицовку, то нужно уделить особое внимание качеству лицевой поверхности. Чтобы она была ровной можно закрепить изнутри на деревянный каркас опалубки лист рубероида. Готовую бетонную стену можно украсить вьющимися растениями

Готовую бетонную стену можно украсить вьющимися растениями

Чтобы она была ровной можно закрепить изнутри на деревянный каркас опалубки лист рубероида. Готовую бетонную стену можно украсить вьющимися растениями.

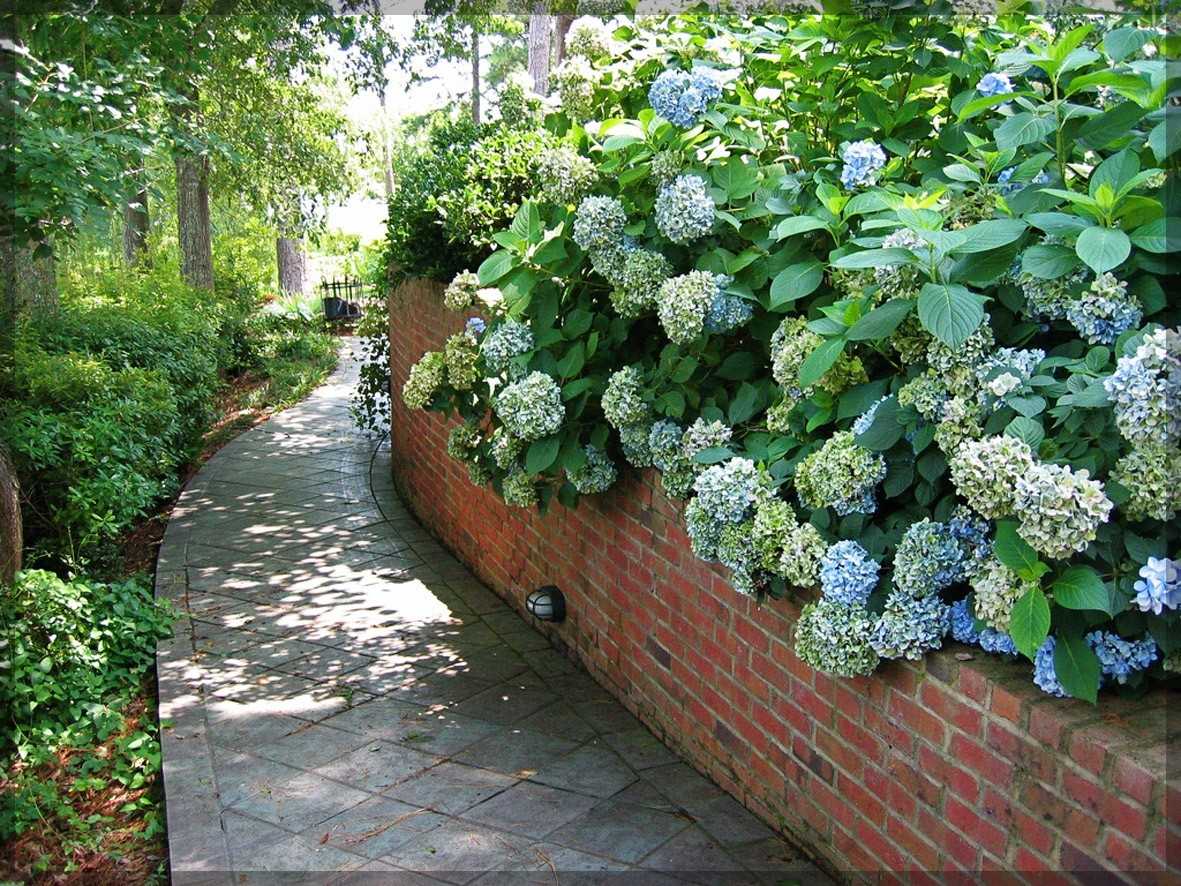

Подпорная стенка из кирпича выглядит столь же красиво, как ограждение из природных минералов. Для строительства не применяют пустотелые блоки.

Если подъем конструкции над поверхностью почвы превышает 25 см, то обязательно делают фундамент. Кирпич скрепляют качественным цементом.

При желании верх ограждения можно облицевать плитами из мрамора или подобного ему минерала с хорошей декоративностью.

Подпорная стенка из дерева может использоваться как временная конструкция. Деревянная ограда весьма гармонично смотрится в ландшафте, но она недолговечна. Для создания террас используют сосновый кругляк, вкопанный на одну треть.

Сначала выкапывают ров глубиной в 1/2 высоты будущей стены. На дно укладывают песок и каменную породу. Древесину, которая затем будет находиться под землей, обрабатывают битумной мастикой.

Видимую часть бревен покрывают антисептиками, защищающими от плесени и гниения. Бревна устанавливают на дно рва и скрепляют их металлическими спиралями, а снизу подсыпают породу.

После этого ров заливают цементно-песчаной смесью. Деревянные конструкции особенно боятся сырости, поэтому с их тыльной стороны устанавливают комбинированный дренаж.

Стены из кирпича и габионов

Кирпичи и габионы могут стать материалами, которые лягут в основу стены. По сравнению с кладкой основание должно быть шире на 30 см. Углубляется траншея на столько же. В мягком и рыхлом грунте глубина основания по отношению к высоте стены должна составить 1/2. Для затворения раствора при заливке фундамента следует использовать: гравий, щебень, бетон.

Особенности строительства стены из кирпича

На том месте, где предусмотрена стенка, следует выкопать траншею, на дно которой укладывается гравийно-песчаная подушка. Стенки закрываются опалубкой, куда заливается раствор с армированием. После гидроизоляционных работ можно начинать строительство стены из кирпича. По обеим сторонам вбиваются колышки, между которыми натягивается веревка. Кладка осуществляется по тому же принципу, что и в случае с обычными стенами. Для крепления изделий между собой применяется цементный раствор. Для его затворения соединяется часть цемента с тремя частями мелкофракционного песка.

Строительство стены из габионов

Такие стенки могут иметь армирующую панель или обладать массивной конструкцией. Наиболее распространен последний вариант. Габионы в высоту не превышают 8 м. Если это значение должно быть больше, следует установить берму. Она представляет собой участок откоса внушительной ширины.

Габионы кладутся с перевязкой. Вертикальные швы смещаются в верхних рядах по отношению к нижним на 25 см. Если стенка будет невысокой, ее можно установить на уплотненную почву. Поверхность грунта перед началом работ рассчитывается и выравнивается. Если высота больше метра, потребуется фундамент. Его можно выполнить из плоских габионов, которые располагаются на подсыпке из песка и гравия.

Преимущество габионов состоит в том, что со временем такая стенка становится более крепкой, ведь через камни прорастают растения. Монтажные работы заключаются в установке контейнеров по месту эксплуатации и заполнении камнями на треть. Правильность установки после этого проверяется относительно горизонтали и вертикали. Как только вы убедились, что перекосов нет, габион можно наполнить до конца. Для наполнения можно использовать:

мягкий известняк;
гранит;
базальт;
эрклез;
песчаник;
плотный известняк.

Для того чтобы конструкция прослужила до 20 лет, следует выбирать сетку с цинково-полимерным покрытием, которое будет исключать коррозию. Если грунт позволяет, можно обойтись без фундамента, но при покупке габионов следует запастись плоскими сетками, которые имеют небольшую высоту. Последнее значение может достигать 50 см максимум.

Монтаж осуществляется на ровную поверхность, которая укрывается геотекстилем. Крепление элементов между собой ведется оцинкованной проволокой, это обеспечивает стабильность конструкции. Если подпорная стенка должна быть установлена около водоемов или береговой линии, следует использовать цилиндрические габионы, но их наполнение остается таким же.

Такие конструкции хороши не только прочностью и устойчивостью, но еще и гибкостью. Они могут быть установлены во влажной среде, а грунт может проявлять нестабильность во время эксплуатации. Стенки, пожалуй, смотрятся наиболее привлекательно из всех остальных, а их устройство занимает меньше времени. Период года для монтажных работ не имеет значения, как и наличие фундамента. А если почва будет двигаться, конструкция приспособиться к таким условиям. Деформации при этом не происходит, как и разрушение самой стены.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки

Затем производим виброуплотнение залитого раствора

Далее заполняем опалубку раствором еще на треть и так далее

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
Затем засыпаем эту трубу щебнем.
Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Подпорная стенка: устройство и функции

Существуют разные конструкции подпорной стены. Всё зависит от функции, которую должна выполнять данная постройка. Подпорная стена может быть как декоративной, так и укрепительной. Для каждой из двух видов должна быть определённая степень воздействия. Но «костяк» всегда состоит из таких главных компонентов:

из фундамента (подземной части). На него и приходится вся тяжесть давления грунта;
из тела (наземной части). Стенка с внутренней стороны «контактирует» с землёй и обводит собой возвышение на участке. С внешней (лицевой) стороны стена открыта, она бывает ровная и косая;
из дренажа и водоотвода (защитных коммуникаций). Когда Вы проектируете конструкцию, следует заранее просчитывать способ отвода лишней влаги и воды, которые постоянно накапливаются за внутренними поверхностями построек.

У подпорных стен есть такие функции:

они хорошо зонируют участок;
прекрасно могут преобразить ландшафт, являются его декоративно-художественными элементами;
защитная и укрепительная способность;
они сделают участок ровным.

Виды подпорных стенок и особенности их возведения

Существует несколько видов бетонных стен. Каждый из них имеет свои особенности. Характерные признаки бетонной опоры:

имеют большую массу;
отличаются трапециевидной формой с расширенным основанием;
при высоте более 30 см заливка фундамента не требуется, достаточно оснастить основание стены нерудным материалом на глубину до 40 см;
при высоте стены от 50 см основание заливают фундаментом на глубину до 50 см.

Средние стены чаще всего устанавливают на загородных участках с перепадами высот до 1 м. Здесь сооружают стены высотой до 150 см. Особенности подобных конструкций:

при больших перепадах применяют тонкостенную конструкцию любого типа;
в процессе установки укладывают полимерные трубы, которые располагаются немного выше залитого фундамента;
шаг поперечных дренов держится на отметке 1 м;
в узел примыкания укладывают желобу;
перфорация внутри дренов не требуется;
уширение пяты применяют, если на приусадебном участке наблюдается перепад высот.

Высокие подпорные стены необходимы на сложных ландшафтных участках. Они имеют высоту до 200 см. Принцип проектировки:

использование тонкостенных конструкций;
защита от опрокидывания в виде анкера или контрфорса. Выбор осуществляют в зависимости от материальных возможностей и пожеланий застройщика;
длительные работы за счет дополнительного бетонирования элементов, предотвращающих опрокидывание.

Стены с уширением пяты используют при небольших финансовых возможностях. Здесь идет значительное уменьшение количества бетона. Принцип установки заключается в следующих моментах:

разметка территории и создание траншеи для установки;
укладка подстилающего слоя из щебня или песка;
дренаж конструкции;
армирование;
заливка.

Трапециевидная подпорная стена используется на участках с сильным перепадом высот. Особенности ее установки:

на начальном этапе потребуется провести разметку территории с применением натягивающих шнуров. Здесь необходимо быть предельно точным.
траншеи вырывают на глубину не более 40 см. Обязателен подстилающий слой из песка или щебня.
укрепление опалубки в виде переднего щита.
армирование осуществляется при помощи продольных прутков.

Бетонирование трапециевидных стен осуществляется путем укладывания материала слоями по 40 см. Уплотняют конструкцию вибратором.

Особенности конструкции

Согласно своей конструкции подпорная стена может быть капитальной и простой. В первом случае стенка имеет фундамент, ее выполняют из раствора. Простые конструкции выкладываются без раствора, с помощью использования камня.

Массивная капитальная стена будет иметь большой вес и сдвинуть ее с места не сможет даже обширное сползание грунта. Если стенка имеет небольшую толщину, то при обустройстве используется грунт, который создает усилия, направленные в противоположную для опрокидывания земли сторону.

Подпорная стена капитального характера также делается с использованием арматуры, а тонкостенная подразумевает земляные работы. Если бюджет небольшой, то возводят угловые конструкции с консолью: такие подпорные стенки служат отличным местом для высадки растений.

Низкие подпорные стены, высотой 30-80 см больше используются как декоративные. Они выполняются в форме трапеции или параллелепипеда. При вспучивании грунта они не сдвинутся с места. Если высота стены низкая, то фундамент для нее не заливается, а плодородный слой заменяют нерудным материалом. Если высота больше, то нижняя часть заглубляется на 30 см вниз.

При перепадах высот в 1 метр, на участках с уклоном делают средние по высоте стены. Конструкцию расширяют внизу с помощью пяты, а саму стенку заливают бетоном по месту. Если высота подпорной стены средняя, обязательно используют дренаж из полимерных труб.

Подпорная стенка в ландшафтных дизайнах

Сразу же стоит сказать, что у каждого участка имеется своя индивидуальная форма, размер, особенности рельефа. Потому в процессе строительства подпорных стенок применяются свои особые подходы с учётом личностных предпочтений хозяина, его вкусов, стиля самого дома, территории сада и всего, что к нему относится. К примеру, если данный ландшафт с выраженным рельефом, то тогда стоит использовать вертикальную планировку. Это такой ход был бы действительно уместен. Для этого участок разбивается на горизонтальные уровни, которые закрепляются подпорами.

Для небольшой земельной площади высота возводимой стены достигает 60 см. Кусты отлично растут вдоль таких конструкций. В то время как слишком высокая стена создаёт неприятное впечатление тяжести. Если же на участке всё-таки заранее планируются подобные постройки, то они «разбавляются» с помощью различных интересных архитектурных элементов (например, скамейкой, нишами, ступенями и прочим подобным).

Выбранный материал для постройки подпорных стенок должен объясняться конкретными дизайнерскими решениями. Это было бы логично. Ведь для «возвышения» монументальности опоры применяется рельефный, фактурный материал. Также в данном случае приветствуется установка больших гранитных камней, уложенных крупным швом. А ещё здесь уместно использование мощного бревна. Для создания более утончённого, в какой-то степени незаметного, но с другой стороны элегантного рельефа облицовка стен делается с помощью мелких камней и штукатурки.

Сегодня можно воплотить в жизнь любой проект

Важно не нарушать технологию строительства

Проблемы и ошибки

Подпорная стена только на первый взгляд кажется простым сооружением

На самом деле важно не допустить нарушений технологического процесса и адекватно оценить возможность применения ФБС для подпорных стен, особенно если высота сооружения превышает допустимую величину

Во время строительства могут возникнуть некоторые сложности:

Высокий уровень грунтовых вод.
Неустойчивая почва.
Невозможность подъезда грузоподъемной техники.

В первом и втором случае потребуются дополнительные мероприятия, направленные на водопонижение участка или усиление нестабильных грунтов. В третьем случае следует отказаться от решения использовать бетонные блоки и выбрать другой тип укрепительного сооружения.

В процессе строительства могут возникнуть следующие ошибки:

Отсутствие дренажа.
Отсутствие гидроизоляционного слоя.
Неправильное заглубление нижней части стены.
Неровное и плохо подготовленное основание.

Устройство подпорной стенки

Участки многих домов, которые стоят на склонах старых русел, нуждаются в их укреплении. Часто склон бывает так крут, что площадка перед домом на склон очень мала. Можно разделить склон на террасы или устроит одну массивную подпорную декоративную стенку. Подпорные стенки устанавливаются для удержания откоса насыпей и выемок от обрушения. Они используются для организации пространства на пересеченной местности, а также для повышения эстетических качеств объектов ландшафтного дизайна.

Разноуровность участка придает ему необычайную динамику, к тому же подпорные стенки очень эффектно подчеркивают различные по назначению зоны. Подпорные стенки разнообразны по высоте, конструкции и материалам.

Подпорные стенки на объектах ландшафтной архитектуры по своему назначению можно подразделить на два вида:

Укрепительные подпорные стенки как инженерные сооружения предназначены для удержания грунтовых масс от оползания. Такие подпорные стенки также широко применяются в ландшафтном дизайне для террасирования естественных склонов с целью увеличения полезной площади для размещения элементов озеленения и благоустройства. Более пяти тысяч лет назад именно террасирование, где подпорные стенки нашли свое первоначальное применение, позволило удерживать влагу на склонах и дало людям возможность освоения новых территорий для сельскохозяйственных целей. Об этом свидетельствуют дошедшие до наших дней остатки древних сооружений в поселениях племени Майя и рисовые плантации в Китае, а также рисунки н гравюры.
Декоративные подпорные стенки выполняют исключительно архитектурно-художественную функцию. Такие подпорные стенки не нуждаются в бетонном фундаменте. Их создают на щебеночной подушке толщиной 20 – 30 см. При строительстве декоративных подпорных стенок камни часто выкладывают без применения кладочного раствора, используя сухую кладку.

При сухой кладке камни и плитки кладут друг на друга без скрепления цементным раствором, поэтому камни необходимо подбирать очень тщательно, что требует высокого профессионализма. Крупные камни располагают в шахматном порядке, перекладывая более мелкими. Так возводят стенки небольшой высоты, до 50 — 80 см. В качестве связующего и уплотняющего материала в промежутках между камнями используется цементно-песчаная смесь, что делает подпорные стенки ровными и крепкими.

При влажной укладке все камни и плитки прочно скрепляют цементно-известковым раствором, что создает большую прочность всей конструкции, которая хорошо выдерживает давление грунта со стороны склона. Такие стенки могут иметь высоту до 6 м и более Материалом для каменных стенок являются гранит, бут, известняк, булыжник и другие долговечные естественные камни. Камни слегка обрабатывают или обтесывают до формы плит. Применяют кладку разных по величине камней с вкраплением отдельных больших камней, что придает особую декоративность конструкции. Применима и однородная кладка из клинкерного кирпича (при условии высокого качества как кладки, так и материала).

Очень часто применяются стенки из бетона или железобетона. У таких стенок имеются большие возможности для декоративной обработки их внешней поверхности. Высота стенки из камня в сухой кладке должна быть не более 4 м, а из бетона и железобетона — 6 м; при высоте больше 6 м возрастает давление грунта на тело стенки.

Варианты размещения подпорных стенок могут быть различными, в зависимости от поставленных целей и задач. Существует четыре основных варианта размещения подпорных стенок на склоне. Один из вариантов позволяет расширить верхнюю площадку, второй обеспечивает оптимальный баланс земляных масс (объем насылаемого грунта равен объему срезаемого грунта), при использовании третьего варианта увеличивается нижняя площадка, а четвертый позволяет разнообразить плоский рельеф.

О Дополнительных сооружениях при устройстве подпорных стенок

Для отведения грунтовых вод и атмосферных осадков за стеной мы сооружаем отводные желоба или дренажные системы в виде открытых канав, заполненных гравием, щебнем, или камнем. Величина продольного уклона от стены – 0,04. В самой стене через каждые 3 м установливаем трубки, через которые будет выходить влага.

Если подпорная стена – это граница террасы пешеходной зоны, то по ней мы устанавливаем оградительные конструкции. Минимальная высота ограждений – 1 м.

По технологии сооружения подпорных стенок наружные части свай обязательно облицовывают. Это может быть монолитный или сборочный бетон, камень или любыми декоративными материалами. Плоскости свай, обращенных в сторону грунта, гидроизолируют. Если в грунте нет агрессивных веществ, то гидроизоляцию можно проводить горячим битумом, наносимым в два слоя.

Наш экскаватор Hyundai R330LC c вибропогружателем OMS OVR 80 S на объекте

Вибропогружение труб ООО «ПСК Основания и Фундаменты»

Работы по извлечению труб вибропогружателем специалистами ООО «ПСК Основания и Фундаменты»

Вибропогружение труб ООО «ПСК Основания и Фундаменты»

Конструкция подпорной стенки

Для создания подпорной перегородки используется множество материалов:

камень;
древесина;
кирпич;
бетон;
газобетон;
габион;
всевозможные комбинации материалов.

Выбор строительных изделий зависит от функций, которые должна выполнять подпорная конструкция, общего стиля ландшафта, имеющихся материалов, бюджета, рельефа участка, размера будущей стены.

Подпорные стены из кирпича представляют собой конструкции для удержания грунта на склоне (как правило, крутой почти вертикальный или вертикальный наклон). Они применяются для связывания почв между двумя различными возвышенностями. Часто их строят в местности, где есть нежелательные склоны или ландшафт должен быть сформирован строго и спроектирован для более конкретных целей. Качественно собранное подпорное кирпичное сооружение всегда состоит из таких элементов:
