Монтаж и настройка светодиодных светильников с датчиками движения

Датчик движения — самые популярные виды

Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.

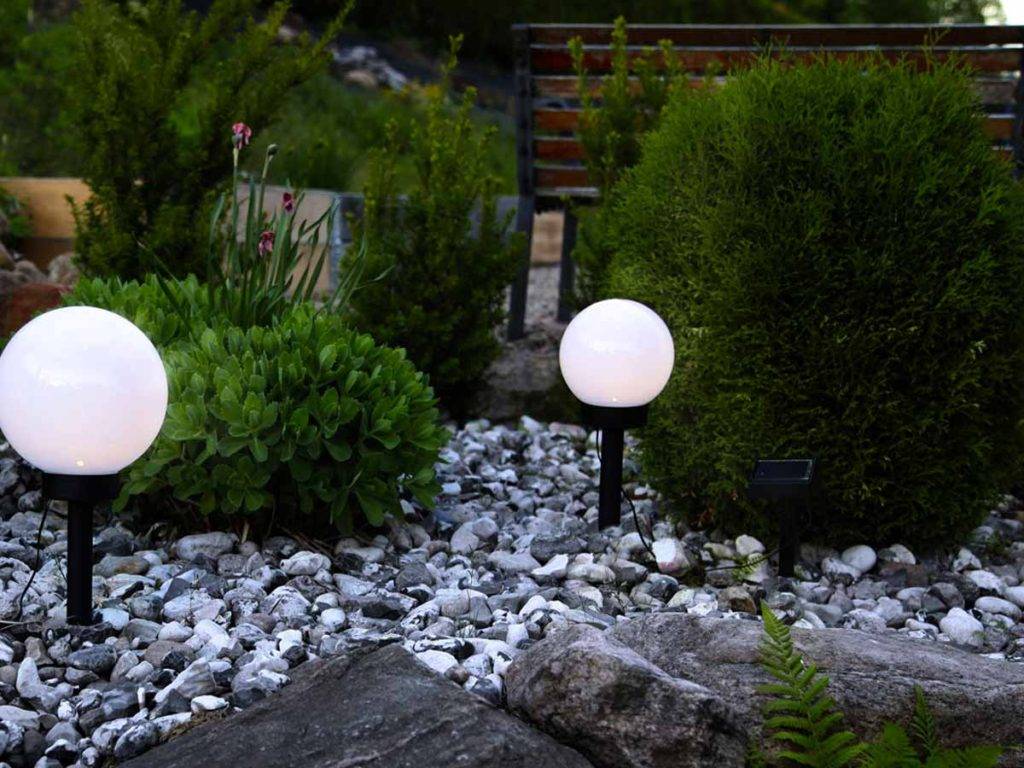

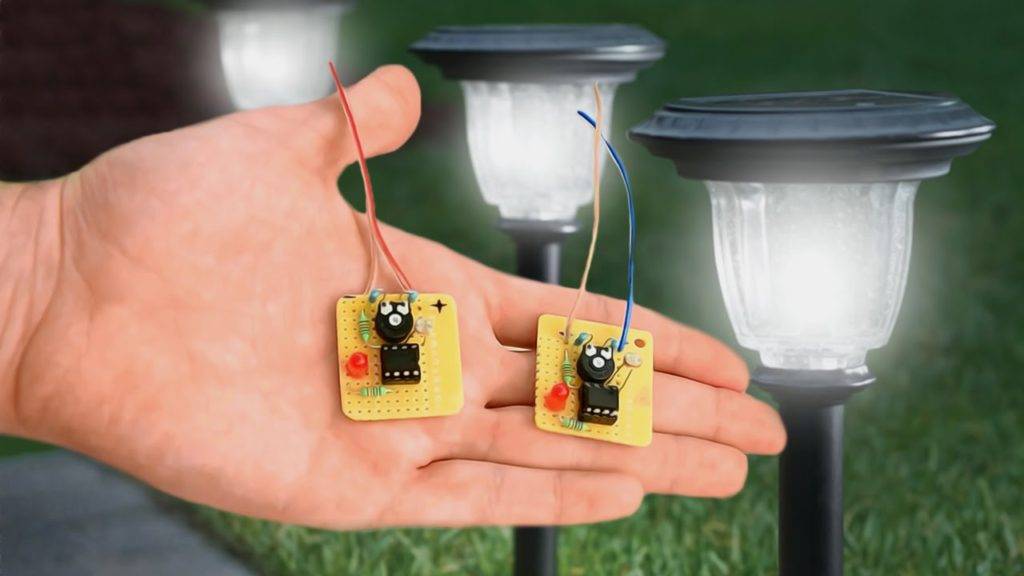

Лампа оснащена датчиком сумерек

Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.

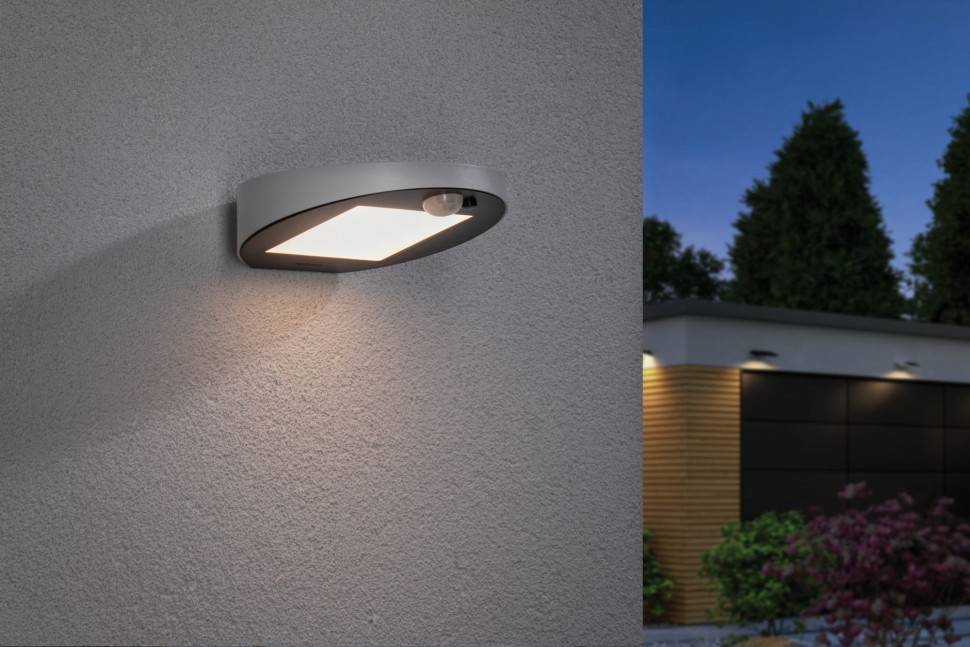

Светодиодная лампа с датчиком движения

Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.

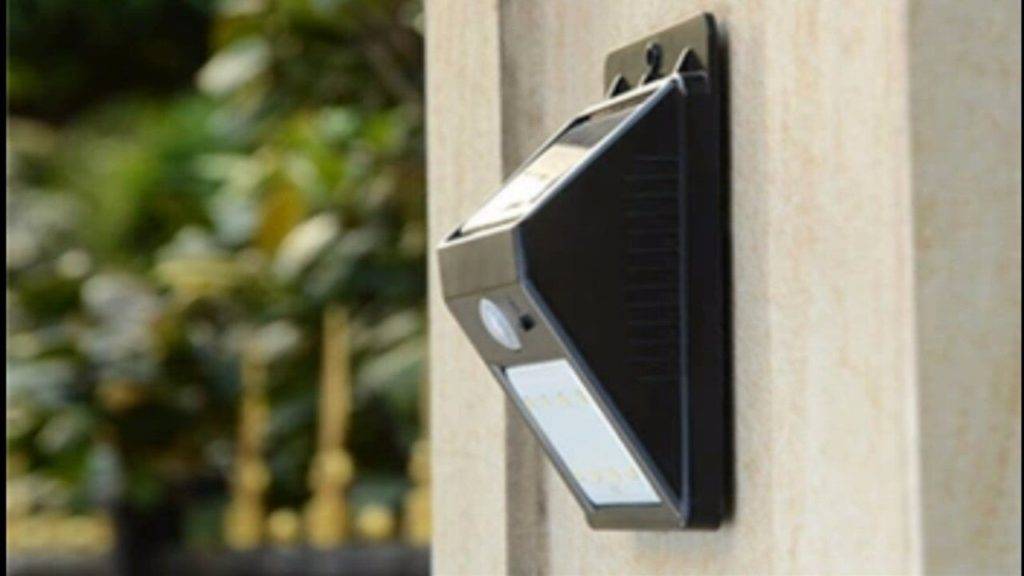

Садовые светильники с датчиком дальнего движения

Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.

Уличный светильник с датчиком линейного движения

Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .

Потолочный светильник с беспроводным датчиком движения

Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.

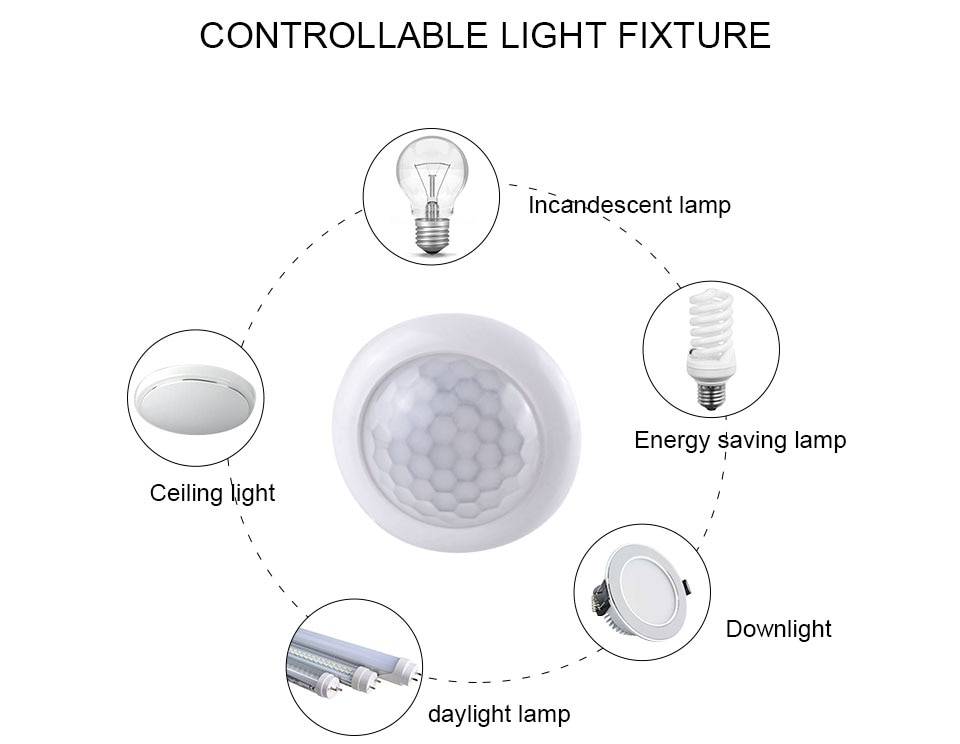

Лампочка с датчиком движения

Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.

Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.

Схема подключения прожектора к сенсору и фотореле

Желаете сделать автоматическое и экономичное освещение улицы прожектором? Тогда просмотрите правильные схемы подключения уличного светильника! Уличное освещение на даче должно быть обязательно качественным, долговечным и в то же время экономичным. Чтобы действительно оно было таким, нужно выбрать прожектор в качестве осветительного прибора. Помимо этого к данному светильнику нужно подсоединить детектор движения и датчик света, которые будут включать освещение на участке только при наступлении темноты и только в том случае, если в зону обнаружения попадет человек. В итоге уличный свет буде работать не всю ночь, а лишь при необходимости, что позволит сэкономить значительное количество денег, особенно если внутри светильника установлена светодиодная лампа. Далее мы рассмотрим наиболее эффективные и в то же время простые схемы подключения прожектора к датчику движения и фотореле.

Итак, первая схема подключения светодиодного прожектора к сенсору выглядит следующим образом:

Как Вы видите, в распределительную коробку на улице подводятся три провода: фаза, заземление и ноль. Провод PE (земля) нужен только в том случае, если корпус светильника металлический. Все довольно просто – фаза ведется на разрыв, ноль к каждому устройству.

Если же Вы купили сенсорный светильник (датчик уже установлен в корпусе), рекомендуется дополнительно подключить его к фотореле, которое автоматически включает свет при наступлении темноты. Тут разводка электрических проводов не сильно усложняется: ноль выводится на каждое из устройств, фаза сначала идет на фотореле, а потом уже к светильнику.

Схема подключения сенсорного прожектора с фотореле:

Принцип работы при таком подключении следующий: при наступлении ночи фотореле замыкает цепь, в результате чего ток подводится к клеммам галогенного прожектора. Как только в зоне обнаружения появиться человек, сенсор среагирует и замкнет свой участок цепи, в результате чего галогенная лампа зажжется.

Ну и последний вариант подойдет в том случае, если Вы купили простейший светодиодный прожектор (без датчика освещенности и движения). В этом случае обязательно дополните электрическую схему двумя датчиками, соединенными последовательно, как показано ниже.

Последние два варианта подсоединения позволят сделать уличное освещение экономичным и полностью автоматическим, поэтому рекомендуем использовать один из них. Если Вы купили светильник на 12v, тогда нужно осуществлять его подключение к сети только через блок питания 220/12 Вольт. Подсоединение напрямую к электросети выведет светильник из строя.

Помимо этого рекомендуем посмотреть видео, на котором наглядно показывается, как выполнить подключение уличного светильника к сети 220 Вольт:

Правильное подсоединение проводов

Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Как Вы видите, схема подключения светодиодного прожектора с датчиком движения и фотореле довольно простая! Напоследок рекомендуем подсоединять уличный светильник только через автомат, который будет установлен в распределительном щитке на улице. Это позволит осуществлять безопасный ремонт прожектора, т.к. в этих схемах разъединяют цепь только датчики.

Источник

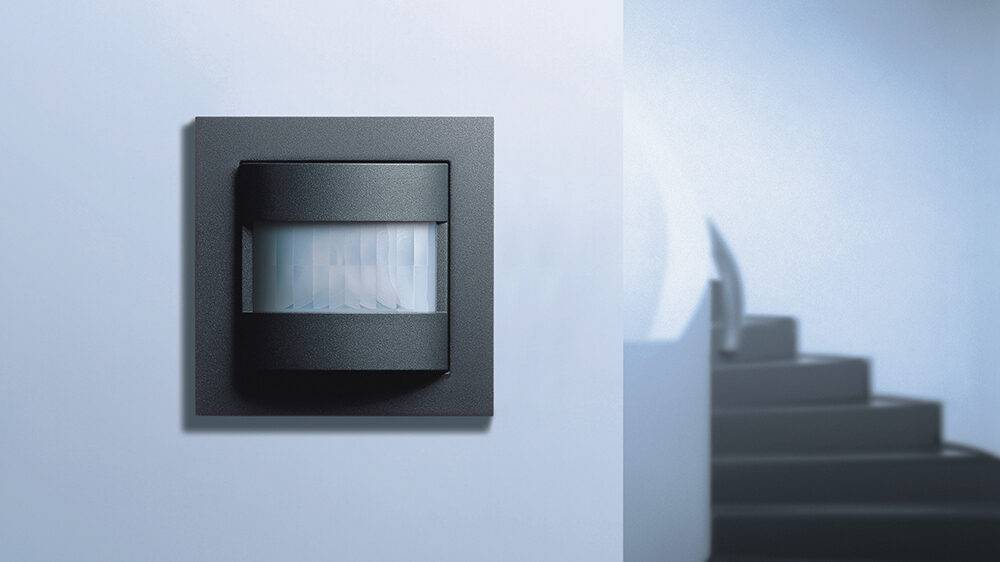

№1. Как работает светильник с датчиком движения?

Если упростить, то датчик движения – это специальный сенсор, который обнаруживает на территории человека, а при обнаружении посылает сигнал на светильник, чтобы тот включился. Строение датчика, принцип обнаружения объекта и способ передачи информации могут отличаться.

Основная деталь датчика – линза, через нее и осуществляется контроль над окружающей территорией. Чем больше линз в сенсоре, тем выше чувствительность устройства (максимум – 60 линз). Чем шире участок, на котором расположены линзы, тем больше зона охвата датчика. Так, некоторые сенсоры обладают «углом обзора» 360 градусов, т.е. способны обнаружить человека в любой точке вокруг себя. Это хороший вариант для фонаря, а вот для светильника, висящего на стене над входом в дом, достаточно будет угла обзора в 120-180 градусов.

По принципу работы датчики движения могут быть:

• инфракрасные – наиболее распространены в уличных светильниках для частного использования. Сенсор реагирует на тепловое излучение, которое является спутником каждого человека. Такие датчики обладают высокой точностью и достаточным углом обнаружения, замечают человека на расстоянии 15-20 м, но могут ложно срабатывать на теплый воздух и работать недостаточно точно при осадках;

• ультразвуковые датчики постоянно испускают волны частотой 20-60 кГц и получают отраженный сигнал. Если происходят изменение отраженной частоты, т.е. перед датчиком кто-то появился, то посылается сигнал на светильник. Такие сенсоры хорошо работают при любой погоде, им не мешает запыленность, но дальность действия невысока, а на объект, который перемещается плавно, датчик может не сработать. Да и некоторые животные улавливают рабочую частоту, им может быть некомфортно;
• микроволновые датчики работают так же, как ультразвуковые, только излучают электромагнитные волны. Сенсор реагирует на малейшие движения, потому возможны ложные срабатывания. Постоянное излучение вредно для здоровья, потому выбирать необходимо плотность мощности 1 мВт/см2;
• комбинированные датчики.

Современные датчики можно настроить под владельца, задав чувствительность срабатывания и таймер задержки, т.е. время, которое лампа будет светить после обнаружения объекта.

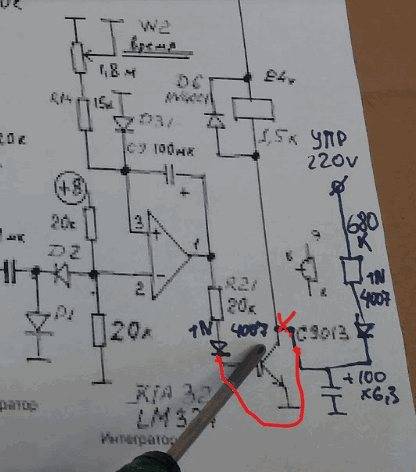

Доработанная схема датчика движения с исправленной ошибкой

Выкладываю доработку схемы, изложенной в начале статьи. Её (доработку) прислал Алексей Филиппов из Львова:

доработанная схема датчика движения с исправленной ошибкой

Суть доработки такова.

Пример использования: Прожектор на крыльце дома. Как это работает- включен свет в прихожей- свет с улицы горит постоянно, вЫключен свет в прихожей – прожектор на улице включается от датчика движения (штатный режим). Нет необходимости в отдельном выключателе (и проводке) и в тоже время свет в прихожей не включается когда срабатывает датчик на улице, то есть цепи развязаны.

У меня эта доработка сделана на работе, собрана в двух экземплярах, одна на сервисе, другая на складе.

При входе на сервис, зимой рано темнеет, свет в помещении горит и с улицы для клиентов освещается вход до тех пор пока рабочее время, в остальное тёмное время, прожектор с датчиком работает как ему положено – в штатном режиме.

Спасибо Алексею!

Как подключить и настроить уличный светильник с датчиком движения

После того как уличный светильник с датчиком движения установлен, его следует правильно подключить и настроить. Подключение светильника с датчиком движения несложная процедура, без пайки, счалок проводов и тому подобного.

Для этого необходимо вскрыть крышку датчика движения и подвести к нему электрический провод. На клеммах датчика движения должны быть надписи (L это подключаемая фаза, N соответственно ноль от того же приходящего кабеля питания). Если разъёмов в датчике движения N и L только по одному, то от них же провода отводятся к подключаемому фонарю.

Что же касается настройки светильника с датчиком движения, то здесь также нет ничего сложного. Сбоку или снизу корпуса датчика движения имеются отверстия под отвёртку или внешние регуляторы, при помощи которых и производится настройка уличного светильника с датчиком движения.

Регулятор с обозначением «TIME» или «ВРЕМЯ», понятное дело, позволяет отрегулировать временной отрезок, в каком светильник будет работать. Во многих датчиках можно установить значение от нескольких секунд и до десятков минут. То есть, датчик движения подал сигнал, светильник загорелся и горит примерно установленные 2 минуты, после чего гаснет.

Регулятор с рисунком в виде солнца или луны, позволяет настроить датчик таким образом, чтобы он реагировал на различную степень внешней освещённости.

Ну и третий регулятор чувствительности уличного светильника с датчиком движения, позволяет установить чувствительность срабатывания датчика движения. Например, можно настроить датчик движения так, что на кошек и собак он реагировать никак не будет, а вот на приближение человека светильник тут же включится.

Это самый распространённый способ подключения и настройки уличного светильника с датчиком движения. Следует знать что при других конфигурациях датчиком движения, их подключение, как и настройка может выполняться совершенно отличным способом от вышеуказанного.

Поэтому обязательно нужно не забывать о технике безопасности и строго следовать инструкции со схемой к приобретённому светильнику.

Как установить

Чтобы подсветка не включалась каждый раз при открытии двери, необходимо определиться с ее типом и характеристикой

Важно правильно рассчитать направление установки прибора и угол действия

Различают три вида освещения внутри шкафа:

• направленное – имеет определенную зону действия;
• рассеянное — используется как декоративный элемент;
• изменяемое по программе – для него заранее устанавливаются настройки.

Таким образом, если шкаф не перегораживает освещение комнаты, то подсветку рекомендуется установить глубже, приближаясь к задней стенке. Тогда она сработает позже, и подсветит только те зоны, где темно. В ином случае, ближе к двери, чтобы подсветка сработала сразу при ее открытии.

Последовательность монтажа

Наилучшим вариантом будет установка освещения на высоте 300-400 мм от пола. Расположение должно быть таким, чтобы большинство движений происходило через зону чувствительность, а не вблизи детектора.

Лучше всего приобретать приборы, которые должны располагаться на максимальном расстоянии друг от друга.

Начиная процесс монтажа следует отключить электричество, и проверить тестером отсутствие напряжения в сети. Для этого необходимо взять прибор, провода которого присоединить к заземляющему, а после к  активному и нейтральному проводу, поочередно. Если лампочка не загорится, значит, напряжения в сети нет, и можно приступать к монтажу.

Перед началом работ следует ознакомиться с инструкцией к прибору. Хотя светодиоды просты в монтаже, каждый их вид имеет некие различия, которые должны быть учтены перед установкой

Также важно знать предназначение конкретного фотоэлемента. Например, фотодиоды используются в производствах, где напряжение в сети не менее 220В, в быту они очень опасны

Виды и способы подключения своими руками

Для подключения подсветки не рекомендуется использовать уже имеющуюся проводку. Зачастую в ней отсутствует заземляющий провод, либо имеются другие способы заземления, например, металлические кабелепровода. Такая система получится громоздкой и неудобной, так как потребуется заземлить все распределительные коробки.

Контактный при открывании дверей

В данном случае лучше использовать светодиодную ленту, она проще и удобнее в монтаже.

Чтобы установить контактное освещение своими руками, необходимо:

1. Отрезать необходимый кусок светодиодной ленты, и с одной стороны припаять ее.
2. Закрепить ленту над профилем, а всю конструкцию приклеить жидкими гвоздями.
3. Далее необходимо определиться с местом установки блока питания и прокладкой проводов. Наиболее подходящим вариантом будет проложить провод за шкафом, и подвести его к блоку через отверстие в боковой стене.
4. В разрыв одного из проводов подключается микровыключатель таким образом, чтобы контакты были разомкнуты при нажатой кнопке (т.е. открытой двери).

Вся система проверяется на работоспособность, и, если все работает, то микровыключатель фиксируется на боковой стене шкафа через заранее подготовленные отверстия в корпусе.

Проводной с датчиком движения

В данном случае вся система освещения подключается к электросети, розетке или подрозетнику.

Процесс установки следующий:

1. Для начала в место установки источника света проводится электропроводка в кабель-канале. Перед началом работ требуется отмереть и отрезать необходимую длину кабеля.
2. Далее конструкция закрепляется на потолке при помощи шурупов.
3. После установки кабель-канала, в него вставляется питающий кабель, и сверху закрывается крышкой.
4. Крепится основание светильника, к нему присоединяется питающий кабель.
5. Производится подключение подсветки к питанию.
6. В светильник устанавливаются лампы.
7. Конструкция проверяется на работоспособность.
8. Если освещение работает правильно, устанавливается светорассеивающая платформа.

На последнем этапе производится регулировка и направление освещения, а также необходимые параметры.

Беспроводной с датчиком движения

Подключить датчик движения для освещения шкафа очень просто. Главное, правильно выбрать место монтажа и исключить негативное влияние внешних факторов (батареи, отопительные приборы и пр).

Процесс установки следующий:

1. Выбирается место для расположения сенсора.
2. При помощи проводов светильник и датчик соединяется клеммами батареи.

После этого проверяется работоспособность светильника, и все конструктивные элементы крепятся при помощи клеевого пистолета. Далее производится регулировка освещения.

Как работает микроволновый датчик

В основе принципа работы микроволнового датчика движения лежит радиолокационный метод отправки и приёма сигнала. Устройство непрерывно генерирует электромагнитные волны (частота может варьироваться в зависимости от технических особенностей модели и марки прибора). После прохождения контролируемой зоны происходит отражение от находящихся в ней объектов.

Принятые волны фиксируются сенсором, анализируются на предмет изменений сигнала. При обнаружении несоответствий частоты микропроцессор активирует заложенную в программе функцию: срабатывает световое или звуковое исполнительное устройство, подключенная система (осветительные приборы, сигнализация). Во время работы происходит непрерывное сканирование контролируемого пространства.

Поиск места для установки

С увеличением высоты установки увеличивается зона обнаружения, но снижается чувствительность

Чтобы было как можно меньше ложных срабатываний, датчик движения нужно правильно разместить. При этом необходимо учитывать такие моменты:

• В зоне действия датчика не должно быть дополнительного, а тем более постоянного источника света.
• В зоне действия не должно быть никаких отопительных или нагревательных приборов, а также кондиционеров, иначе датчик будет действовать на теплые потоки воздуха.
• Не должно быть объемных предметов или объектов, которые смогли бы закрыть зону действия датчика.

Когда датчики движения устанавливаются в помещениях, то их стараются разместить под самым потолком. Если нужно, чтобы датчик реагировал на любое движение в комнате, то датчик размещается по центру помещения. Если необходимо контролировать конкретную зону, то место установки выбирают так, чтобы не было «мертвых зон», на которые датчик не реагирует.

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

Таблица с картинками к монтажу:

Изображение	Этап монтажа
	Выбор места монтажа
	Осмотр прилагаемой схемы
	Зачищаем провода и присоединяем к домашнему освещению
	Настройка датчика клавишами
	Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности. Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.

Настройка (регулировка)

Настройка производится после проведения монтажных установочных работ. Регулировка проводится с целью получения от светильника в эксплуатации тех показателей, которые заложили в него проектировщики. Для настройки основных параметров почти все комбинированные светильники имеют поворотные регуляторы. Изменяя угол их поворота, необходимо добиться желаемых оптимальных показателей. К ним можно отнести:

• угол наклона корпуса (датчика);
• чувствительность, определяющая степень восприятия объемных объектов;
• время задержки выключения, которое может изменяться от 10 секунд до нескольких минут;
• уровень освещенности определяет диапазон включения/отключения светильника при наличии в нем датчика освещенности (фотореле).

Выставка необходимых параметров определяется внешними факторами — высотой установки датчика, объемом помещения, углом подхода объекта к контролируемой зоне.

Светодиодные лампы с датчиком движения

Самыми распространенными на сегодняшний день лампочками, имеющими датчик движения, являются светодиодные лампы. Их основными преимуществами являются:

• Устойчивость к износу при частом срабатывании датчика движения;
• Низкое энергопотребление;
• Повышенный срок службы по сравнению с обычными светодиодными светильниками без датчика движения;
• Не вызывают перегрузки сети при включении;
• В некоторых моделях имеется постоянная дежурная подсветка;
• Не содержат вредных и токсичных для человека и природы веществ.

По цвету излучения светодиодные лампы подразделяются на 4 типа:

• Белые – для уличного освещения;
• Нейтрально-белые – предназначены для освещения производственных помещений;
• Желтые – излучают теплый свет и подходят для установки в квартире или частном доме вместо обычных ламп накаливания;
• Разноцветные – для декоративного освещения.

В основе LED ламп лежит матрица с мощными светодиодами, работающими на низком напряжении. Для получения рассеянного заполняющего света в лампе предусмотрена установка оптического рассеивателя, который закрывает матрицу со светодиодами. Светодиоды имеют свойство нагреваться при работе, поэтому в LED лампах устанавливаются специальный радиатор охлаждения, который отводит избыточное тепло.

Устанавливать светодиодную лампу с датчиком движения необходимо на высоте не менее чем 2м от уровня пола, желательно на потолке, т. к. при настенной установке светильника угол обзора датчика снижается вдвое.

При подборе места монтажа необходимо учитывать причины, приводящие к ложным срабатываниям датчика:

• Наличие поблизости радиаторов отопления, кондиционеров, вентиляторов;
• Колебания ветвей деревьев, и прочих факторов, которые могут привести к срабатыванию датчика.

Все источники света подобного типа имеют стандартный размер цоколя E27, и излучают холодный свет, при этом мощность их может быть меньше, чем у некоторых обычных ламп в 10 раз, что, впрочем, не влияет на интенсивность свечения. Большинство подобных ламп имеют индикатор освещенности, благодаря наличию которого лампа не будет включаться в светлое время суток.

Основными характеристиками светодиодных ламп со встроенным датчиком движения являются:

• Отсутствие шума при срабатывании датчика движения;
• Яркость свечения;
• Температурный диапазон света 5700-6300К;
• Рабочие температуры от -20 до +50°C;
• Небольшая мощность – к примеру, светодиодная лампа мощностью 5Вт способно легко заменить обычную лампу накаливания на 60Вт;
• Минимальное напряжение питания 180В, максимальное 240В;
• Повышенный срок службы.

Основной характеристикой любого источника света является яркость свечения, единицей измерения которой принято считать Люмены. Благодаря знанию значений единицы измерения яркости можно рассчитать эффективность различных ламп. Например, обычная лампа накаливания мощностью 100 Вт имеет яркость свечения 1300 Люменов. Лампа накаливания излучает свет в широком диапазоне частот, большая часть которого не попадает в видимый для человеческого глаза спектр. Излучение светодиодных ламп практически полностью находится в видимом спектре, поэтому и потери на бесполезное свечение отсутствуют. Так, LED лампа мощностью 10 Вт способна излучать свет яркостью 1000-1300 Люменов. Таким образом, светодиодная лампа потребляет в 10 раз меньше энергии по сравнению с обычной лампой накаливания, а светит с той же яркостью. При нескольких включенных лампах экономия на оплате электричества получается весьма значительной.

Где не стоит устанавливать лампу с детектором движения?

Существует ряд ограничений на места установки ламп с детектором движения, в которых вероятность частых ложных срабатываний прибора приближается к 100%. Лампы не рекомендуется устанавливать:

• Вблизи труб отопления и кондиционеров – воздействие положительных и отрицательных температур;
• В местах частого прохождения транспорта – тепло от двигателей;
• Рядом с вентиляторами и деревьями – движущиеся лопасти и качающиеся ветви;
• В зонах наличия электромагнитных помех.

При установке на потолке угол обзора датчика будет составлять 360°, что обеспечит 100% покрытие всей площади помещения. При установке лампы с датчиком движения на стене, угол обзора сокращается до 120-180°.

С этим читают:

Светодиодный светильник с датчиком движения

Как выбрать датчик движения: основные характеристики, разновидности и примеры моделей

Прожектор с датчиком движения: особенности выбора, принцип работы и подключение

Основные выводы

Независимо от того, предназначается ли прожектор для дома в центре Москвы или для далекого загорода, при его выборе нужно руководствоваться четкими правилами:

1. Прибор должен соответствовать по мощности, углу обзора, порогу чувствительности месту и площади освещения.
2. Устройство должно иметь надежный герметичный корпус, электроника исправна, а источник света и датчик – безотказными.
3. Прожектор и детектор к нему должны иметь гарантию от производителя.

После покупки прибор важно правильно установить, подключить согласно прилагаемой схеме и настроить в соответствии с условиями эксплуатации. Предыдущая
