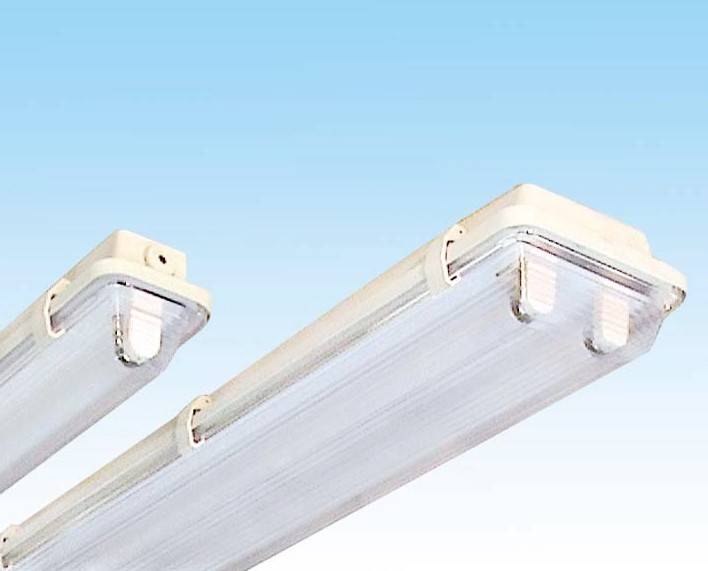

Замена лампы дневного света в потолочном светильнике

Замена изделий GU5.3 и MR16 в подвесном потолке

У осветительных приборов, которые устанавливают в навесных потолочных конструкциях, имеется две главные части:

  • функциональная;
  • декоративная.

К функционалу относятся каркас и зажимы.

Работа, связанная с заменой, состоит из 4 этапов:

  1. Отключение напряжения . В первую очередь следует обесточить помещение, где предстоит замена. С этой целью отключают автомат контура освещения в данной комнате. Допустимо воспользоваться выключателем на лампу, но нельзя быть уверенным, что он разорвет ноль, а не фазу. Дело в том, что, если мастера при обустройстве освещения допустили ошибку, то фазный провод будет оставаться под напряжением, даже, когда отключен свет. Лучше не подвергать себя риску и осуществлять все отключения электропитания непосредственно в щитке.
  2. Демонтаж сгоревшей лампочки . Сначала удаляют основное стопорное кольцо, выполняющее функцию фиксатора. Для этого нужно убрать два усика, после чего лампочка сама выпадает из корпуса, при этом она повисает на контактном патроне. Затем ее вынимают из контактов, повернув против часовой стрелки модель GU10 или потянув на себя MR16.
  3. Монтаж новой лампы . Прежде, как заменить лампочку в подвесном потолке, необходимо сверить показатели по мощности и напряжению на новом изделии с теми, что имеются на сгоревшем. Лампы могут иметь одинаковую форму и разное напряжение питания. Например, вместо 220В будет значиться 12В. Главное, чтобы мощность соответствовала или не превышала предыдущую величину, иначе с большой вероятностью произойдет перегрев светильника или при наличии блока питания его перегрузка. Когда все данные соответствуют, в контактные гнезда устанавливаемой лампы, имеющиеся на патроне, вставляют штекерные разъемы.
  4. Установка лампы на прежнее место и фиксация . Опять используют стопорное кольцо. Его ушки сжимают, помещают в пазы и отпускают. После того, как лампочка закреплена, включают освещение.

Есть модели, у которых отсутствуют стопорные кольца. В таком случае, прежде, как поменять в натяжном потолке светодиодную лампу, потребуется полностью извлечь светильник из потолочной конструкции.

Причины этого могут быть следующие:

  • пружины деформировали корпус прибора освещения;
  • поскольку у пружин неправильный размер, они начинают чрезмерно давить на корпус – так обычно происходит при одновременной замене нескольких лампочек, когда кольца перепутаны и установлены не на прежние места;
  • потолочная конструкция смонтирована на недостаточном расстоянии от перекрытия и лампа с патроном упираются в штукатурку.

Советы профессионалов

Если в точечном светильнике предполагается использование галогенной лампочки, то ее мощность должна быть не больше 30 Вт. Правило размещения светильника с галогенными лампами накаливания: нельзя, чтобы расстояние от корпуса лампы до потолка было меньше десяти сантиметров. Светодиодные светильники абсолютно безопасны для натяжного потолка

Обратите внимание на материал покрытия. Если потолок строгий, матовый, то освещение можно подобрать в традиционном стиле

Но если потолок глянцевый, то следует помнить, что светильники в нем, как в зеркале, будут отражаться, их будет казаться в два раза больше, а, соответственно, и света будет казаться больше.

Люстры с большой горизонтальной плоскостью для натяжных потолков лучше не использовать.

  • Ксеноновую лампочку лучше не ставить, однако, допускаются варианты с температурой нагрева не более 60 градусов.
  • При монтаже потолка следует сразу продумать, сколько светильников вы хотите поставить, потому что потом это будет сделать уже невозможно. Остановите свой выбор на нескольких светильниках, такая композиция очень красиво смотрится на натяжных потолках, так что смело воплощайте все свои самые интересные идеи.
  • Нежелательно использовать люстры, тепло от которых может сильно нагревать потолок. Это касается, в первую очередь, ламп накаливания и галогенных источников. Потолочные светильники с металлическими корпусами могут просто расплавить потолок, если в них будут стоять упомянутые лампы. Если вы хотите их использовать, то от потолка следует отступить хотя бы на 10-15 см. Лучшим выбором будут диодные лампы или энергосберегающие, так как они почти не греются.
  • В уже готовый потолок добавить светильники не получится, так как для каждого из них требуется специальная деталь – закладная, которая устанавливается на этапе монтажа потолка.
  • Если в комнате не достаточно светло, то можно пересмотреть мощность используемых ламп и заменить их на более сильные. Либо использовать дополнительно торшеры и бра.
  • Очень непросто бывает заменить один светильник на другой в уже смонтированном потолке. Светильник крепится при помощи закладной, скорее всего, деревянной. Она изготавливается именно тех размеров и формы, которые нужны для конкретного светильника. Далее, там, где крепится люстра, пленка вырезается для выведения через это отверстие проводки для люстры.

Для каждого светильника в потолке есть отверстие, в которое можно установить только конкретный светильник, поэтому менять размеры светильников по ходу дела не получится. Придется или покупать точно такой же или почти такой, чтобы крепился точно так же и был такого же размера. Но он вполне может быть другого цвета или с другими декоративными элементами.

Также хорошим выбором для натяжного потолка является светодиодная лента. Она практически не греется, очень экономична, с точки зрения потребления энергии. Обладает хорошей работоспособностью. Очень стильно выглядит, особенно если у вас многоуровневый потолок.

При помощи света потолок можно визуально сделать выше или ниже. Если светильники разместить по периметру на стенах, и направить их на потолок, он будет казаться выше. Если расположенные на потолке светильники направить на стены, то потолок будет казаться ниже.

Чтобы комната казалась длиннее, располагайте светильники друг за другом. Если сконцентрировать свет только на одной стене, то комната будет казаться шире.

Точечным освещением и светодиодными лентами очень удобно делить комнату на зоны. Это позволяет хорошо экономить электроэнергию, так как можно включить свет только в той зоне, в которой находишься в данный момент.

Чтобы достать лампочку в споте и поменять ее, необходимо, прежде всего, открутить таблетку. Таким образом, вы сможете быстро вынуть софит.

О том, как поменять лампочку в натяжном потолке, смотрите в следующем видео.

Стоит ли ремонтировать энергосберегающие лампы

Ремонт лампы энергосберегающего типа своими руками целесообразен тогда, когда есть доступ к нескольким вышедшим по тем или иным причинам из строя ее экземплярам. Это обеспечит наличие большого количества необходимых для восстановительных работ компонентов. Саму по себе одну испорченную лампочку вряд ли удастся отремонтировать – это будет просто невыгодно, потому что потребуется:

  1. Тратить время на поиск запчастей.
  2. Привлекать дополнительные финансы на поездку и покупку комплектующих.
  3. Выгоднее приобрести новый светильник, чем приобретать отдельно компоненты для его ремонта.

Поэтому браться за восстановление энергосберегающий лампы есть смысл только в случае, когда в наличии имеется сразу минимум 4-5 аналогичных экземпляров. При старании и достаточном опыте можно из нескольких приборов освещения своими руками собрать один исправный.

Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Причины неполадок люминесцентных светильников

Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно.

Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем.

Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

  1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов.

    Как правильно снять лампу

  1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
  2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.

    Тусклый свет на концах лампы

  3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
  4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
  5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
  6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

  1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
  2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
  3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
  4. Замерить мультиметром сопротивление.
  5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
  6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Конструкция лампочек

Перед тем, как разобрать лампочку на запчасти, следует ознакомиться с её устройством, в простейшем случае представленным такими тремя обязательными компонентами, как:

  • Накальные электроды с размещенной между ними спиралью;
  • Защитная колба (баллон) из стекла;
  • Цокольная часть, после удаления которой удаётся «открыть» колбу, обеспечив тем самым доступ к внутренностям изделия.

Разобраться с тем, из чего состоят лампочки накаливания, поможет приведённый ниже рисунок, на котором перечисленные ранее части располагаются слева направо.


Состав лампочки накаливания

Встроенная во внутреннее пространство спираль крепится на двух электродах, причем один из них подпаивается к гильзе, а второй – к его пятачковому контакту, расположенному по центру. Между ними находится стеклообразная масса, обладающая хорошими изоляционными свойствами.

При изготовлении новой лампочки её внутренности заполняются специальным газом, защищающим электроды и саму рабочую спираль от окисления и быстрого перегорания.

Дополнительная информация. Энергосберегающие и светодиодные лампы имеют более сложную конструкцию, поэтому при разборке из них извлекаются не только осветительные элементы, но и электронные платы (смотрите фото ниже).


Устройство светодиодной лампы

После ознакомления с тем, из чего состоит светодиодная лампа, произвести ее разборку будет значительно проще.

Дроссели и их назначение при использовании люминесцентных ламп

Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.

Для чего и зачем нужен в устройствах дневного света

Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.

Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.

Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:

  • создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
  • образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
  • обеспечение стабилизации электрического разряда;
  • способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.

Технические характеристики

Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.

Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.

Виды

Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:

  • дроссель мощностью в 9 Вт — для энергосберегающих ламп;
  • 11 Вт — для миниатюрных светильников;
  • 15 Вт — для настольных светильников;
  • 18 Вт — для офисных ламп;
  • 36 Вт — для малых люминесцентных ламп;
  • 58 Вт — для потолочных светильников;
  • 65 Вт — для многоламповых потолочных светильников;
  • 80 Вт — для большых люминесцентных ламп.

Устройство

Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.

Условные обозначения:

  • EL — лампа;
  • SF — стартер;
  • LL — дроссель;
  • 1, 2 — спирали лампы;
  • C — конденсатор.

Отчего может греться

Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.

При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.

Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.

Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.

15,00

Как работает люминесцентная лампа

Данные источники света получили свое название из-за люминофорного покрытия, нанесенного с внутренней стороны стеклянной трубки. Основным компонентом этого вещества является фосфор, придающий материалу особые свойства. В результате, люминофор способен значительно увеличить мощность светового потока по сравнению с обычными лампочками накаливания, при одном и том же энергопотреблении. Таким образом, удается добиться значительной экономии электроэнергии.

В зависимости от назначения, производители создают лампы с различными цветовыми эффектами за счет добавления в люминофор определенных компонентов. Стандартные изделия для потолочного светильника выпускаются в виде трубок разной длины, подходящих ко всем светильникам.

Более современные лампы имеют прямую или спиральную кольчатую форму. В первом случае – это обычный стеклянный баллон, по краям которого расположены металлические цоколи. Второй вариант предполагает условное деление лампы на две составляющих – патрон и стеклянную колбу различной конфигурации. Они называются компактными и оборудуются цоколями с резьбой или в виде штырьков.

Резьбовые цоколи легко вкручиваются в стандартные патроны, поэтому их часто используют вместо обычных ламп накаливания. Для штырьковых цоколей требуются светильники со специальными соединительными приспособлениями.

Переделка светильника с электронным ПРА

В современных люминесцентных светильниках пускорегулирующая аппаратура является электронной. С другой стороны, внутри нет стартера. При таком раскладе придется вносить в электрическую схему более существенные изменения.

Как выглядит современный люминесцентный осветительный прибор до преобразования в светильник на светодиодах:

  • дроссель;
  • провода;
  • колодки-патроны в двух боковых частях корпуса.


Электронный балласт для ламп дневного света И вот первое отличие: следует незамедлительно удалить дроссель, что облегчит вес конструкции в целом. При помощи отвертки или пассатижей открутите все крепления, удалите питающую проводку. К концам трубки следует подвести источник тока напряжением 220 В: один конец — фаза, другой — «ноль».

Однако современные приборы с электронной пускорегулирующей аппаратурой лишены нити накала, а между двумя контактами формируется импульс напряжением. Подать 220 В между жесткосоединенными контактами трудно. Чтобы гарантировать, что подача будет корректной, воспользуйтесь мультиметром. Выберите на нем режим замера сопротивления, затем коснитесь обоих контактов, чтобы получить нужное значение. Итоговая величина должна быть равна или максимально приближена к «0».


Схема подключения ЭПРА

Между выводами LED-светильников есть нить накала с определенным сопротивлением. Когда будет подано напряжение, она начинает накаляться, а лампа — светить. Впоследствии при подключении светодиодной лампы используйте один из двух методов:

  • без демонтажа патронов;
  • с демонтажем и установкой перемычек между выводами.

Замена лампы по шагам

Процедура замены лампочки напрямую зависит от разновидности цоколя. Если речь идет о замене устройств на GU5,3, она происходит следующим образом:

Первый этап – отключение электроэнергии. Это обезопасит мастера от удара током, так как выключатель не всегда отключает фазный провод.
Если есть декоративный плафон, его необходимо снять.
Стопорную скобу поджать пальцами за специальные «усики». На данном этапе нужно быть внимательным, так как извлеченный стопор иногда выскальзывает из пальцев.
Теперь лампа повиснет на проводе. Держась за него, лампочку нужно изъять из цоколя

Важно не тянуть за провод сильно, чтобы не оторвать его.
Последний этап это сборка конструкции в обратном порядке.

Рис.3 – патрон GU5,3.

Иногда стопор не становятся обратно на место. Это может произойти по двум причинам. Первая – лампа не до конца вставлена. Вторая причина – кольцо не подходит к светильнику. Такое происходит, если мастер перепутал их, меняя несколько ламп одновременно.

Замена на GX53

Устройство напоминает таблетку: имеет круглую форму и матовый белый рассеиватель. В данном случае процесс замены проще, чем в предыдущем варианте:

  1. Одной рукой следует взяться за колбу.
  2. Вторая рука держит рамку.
  3. Далее следует повернуть лампу против часовой стрелки примерно на 20°.
  4. Теперь лампочку можно вытащить.
  5. Новая устанавливается в обратном порядке. Для этого лампу достаточно провернуть по часовой стрелке.

Рис.4 – цоколь GX53.

Вытаскивать цоколь из патрона не обязательно. Конструкция спроектирована таким образом, чтобы лампа снималась без проблем. Вставляться она должна также легко. Устройство фиксируется за счет поворота и заведения упоров в узкий проём.

Как заменить лампы с цоколями E14 и E27

В точечных светильниках такие лампочки встречаются намного реже, чем штырьковые. Для замены сгоревшую лампу нужно выкрутить и достать из светильника. После этого на её место устанавливается новая. В зависимо от типа светильника, в качестве резьбового цоколя может использоваться стопорное кольцо или светильник извлекается прямо из потолка.

Рис.5 – точечный светильник для ламп с цоколем E27.

На гипсокартонную поверхность устройство монтируется с помощью подпружиненных «лап». Они расположены друг против друга и разведены по сторонам за счет давления, создаваемого пружиной. В процессе замены следует аккуратно вытащить спот из потолочной поверхности, чтобы удобно выкрутить лампу и установить новую.

Замена светильников в натяжном потолке

В данном случае светильник устанавливается на монтажные кольца. Спот держится за счет пружинных лап, которые упираются в кольцо через потолок. Для снятия устройства нужно произвести 2 действия:

  • взяться за кольцо в потолке рукой;
  • аккуратно потянуть за корпус светильника.

Рис.6 – светильник в подвесном потолке.

Пружины начнут сжиматься, после чего упоры освободятся из кольца. Упоры нужно свести таким образом, чтобы они вошли в кольцо на потолке. Во избежание повреждения потолочной поверхности за корпус сильно тянуть не нужно. Это делают плавными движениями. Провод, идущий к патрону обычно длинный, поэтому он не должен создавать сопротивления.

Как подключить лампу дневного света

Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания. Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.

Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.

Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света. Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.

При подключении люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА : электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель).

Схема подключения с применением электромагнитный балласта или ЭмПРА (дросель и стартер)

Принцип работы: при подключении электропитания в стартере появляется разряд и замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы. Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается. В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера. Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.

В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.

Долгий пуск не менее 1 до 3 секунд (зависимость от износа лампы)

Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.

Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем детали станков, вращающихся синхронно с частотой сети- кажутся неподвижными.

Звук от гудения пластинок дросселя, растущий со временем.

Схема включения с двумя лампами но одним дросселем. Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп. Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт

Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.

Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства

А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.

Пошаговая инструкция как заменгить лампу дневного света в потолочном светильнике

Для того чтобы поменять перегоревшую лампу дневного света в потолочном светильнике:

  1. Снимите напряжение со светильника. Для надёжности отключите подачу электроэнергии на щитке.
  2. Обеспечьте доступ к лампе, сняв плафон или светоотражающую решётку. Плафоны крепятся к источнику света винтами или защёлками. Открутите винты, освободите фиксатор защёлки. Снимите плафон или светоотражающую решётку.

При отсутствии свечения подожмите источник света – возможен плохой контакт между цоколем и патроном.

Как снять, вставить и собрать в светильники с цоколем G5 и G13

Люминесцентные источники света с цоколем G5 и G13 применяются на кухне, в ванной комнате, для подсветки зеркал. Они устанавливаются в потолочные светильники. Перегорание подтверждает тёмное кольцо на конце колбы. Причиной неисправности может быть отказ стартера (балласта) или дросселя. Для замены люминесцентного источника:

  1. Снимите напряжение со светильника. Для надёжности отключите подачу электроэнергии на щитке.
  2. Разберите светильник. Обеспечьте доступ к колбе, сняв плафон или светоотражающую решётку. Плафоны крепятся к источнику света винтами, защёлками. Открутите винты отвёрткой или освободите фиксатор защёлки. Снимите плафон или светоотражающую решётку.
  3. В одноламповых светильниках плафон крепится за саму лампу. В этом случае потяните за него и освободите перегоревший источник света.
  4. Для снятия колбы возьмитесь за неё двумя руками и поверните вокруг своей оси на 900 в произвольную сторону. Штыри цоколя выйдут из направляющих гнёзд в патроне.
  5. Потяните источник света в противоположную сторону от светильника и вытащите из патрона.
  6. Приобретите новую лампу. Её характеристики и размеры должны быть такие же, как у перегоревшего источника.
  7. Для установки нового источника света поместите его концы в патрон до упора, поверните на угол 900 в произвольную сторону до лёгкого щелчка. Зафиксируйте положение. Подайте питание на светильник и проверьте его работу. При нормальном свечении поставьте на место плафон или решётку. Если светильник не горит, отключите его и пошевелите колбу в разные стороны для лучшего контакта с патроном. При отсутствии свечения вытащите её и установите заново.

Если принятые меры не приводят к положительным результатам, возможно неисправен стартер или дроссель.

Благодаря своей экономичности люминесцентные приборы получили широкое распространение. Даже такие конкуренты, как светодиоды не смогли сильно поколебать их позиции благодаря более низкой цене за изделие. Несмотря на долгий срок эксплуатации лампы, как и любая техника, рано или поздно выходят из строя. Существует несколько способов того, как поменять люминесцентную лампу и зависят они от устройства светильника и типа цоколя.

Провести эту операцию можно самостоятельно без вызова специалиста на жом. Однако стоит помнить о ряде нюансов при работе с прибором, содержащим в своем устройстве ртуть.

Что нужно сделать сначала?

В первую очередь необходимо обесточить цепь питания. Это нужно для того, чтобы снять опасность удара электрическим током. Если из положения выключателя не ясно, включен он или нет, то лучше обесточить полностью квартиру общим рубильником на квартирном щитке. Из данного совета следует вывод, что эту работу лучше производить в светлое время суток при хорошем естественном освещении.

Если нет возможности обесточить электропроводку, то в процессе монтажа нужно тщательно соблюдать правила электробезопасности – ни в коем случае не касаться оголенных проводов руками. При установке ламп освещения опытные электрики никогда не смотрят непосредственно на лампу. Во-первых, если в патроне было напряжение, то возможно ослепление на некоторое время, во-вторых, она может лопнуть и осколки стекла попадут в глаза.

Для работы на высоте необходима прочная стремянка, ножки которой надежно фиксируются для предотвращения складывания. Можно воспользоваться столом, если его высота позволяет достать до места установки.

Раздвижная стремянка

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
