Устройство и принцип действия кулачковых переключателей

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно двумя способами:

  1. Купить переключатель, рассчитанный на больший ток.
  2. Установить электромеханический коммутатор так, чтобы к выходным клеммам переключателя фаз была подключена катушка пускателя или контактора. Таким образом, вся нагрузка ляжет на силовые контакты последнего.

Практические рекомендации по эксплуатации

Использование переключателя требует соблюдения следующих правил:

  1. Прибор эксплуатируется при температуре от -40 до +50 градусов.
  2. Реверсивный переключатель ставится только в щиток с монтажной панелью.
  3. Вручную допускается активировать рубильники с дугогасительными и разрывными контактами.
  4. Обгоревший контактный нож очищается напильником или стеклянной бумагой.
  5. Для предотвращения перекоса ножек нужно туго затянуть крепежные болты.
  6. Все активные части устройства изолируются.
  7. Для ручного перевода фазы подойдет переходной рубильник, работающий в двух направлениях.
  8. Выбирать переключатель нужно по мощности пропускаемого тока.

Перекидные рубильники подходят для установки в многоквартирных домах, на производстве с резервными генераторами. Устройства упрощают обслуживание источников питания, контролируют электролинии и защищают подключенное к ней оборудование.

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.

Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

  • тип коммутатора;
  • номинальный ток, на который рассчитан переключатель;
  • схема и таблица коммутации;
  • класс защиты.

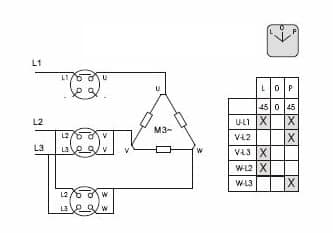

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.

Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

Трехфазные коммутаторы

Трехфазные силовые переключатели широко применяются в схемах управления мощными асинхронными электродвигателями, их назначение – переключение обмотки со «звезды» на «треугольник». Такая реализация позволяет существенно снизить пусковой ток. На рисунке показана схема такого подключения.

Схема переключения обмоток электродвигателя

Обозначения на схеме:

  • А, В, С – фазы питания;
  • С1, С2, С3, С4, С5, С6 – выходы обмоток электродвигателя;
  • SA – трехполюсный силовой коммутатор.

Запуск электродвигателя происходит, когда его обмотки соединены «звездой», при входе в штатный режим, осуществляется переключение на «треугольник».

Исполнение и устройство

По степени защиты пакетный переключатель может быть представлен тремя типами изготовления:

  • Открытый — для монтажа в непыльных помещениях, в местах, исключающих случайное прикосновение к токонесущим элементам прибора.
  • Защищенный, в котором клеммы укрыты пластмассовым кожухом, препятствующим попаданию внутрь устройства посторонних предметов и не допускающим поражения персонала электрическим током.
  • Герметический с пластмассовым кожухом и резиновыми уплотнениями, предохраняющими от попадания влаги.

Основу конструкции любого «пакетника» составляют одна или несколько неподвижных контактных групп и переключающий механизм. Каждая неподвижная секция (пакет) имеет клеммы для подключения электрических проводов. Переключающие контакты закреплены на подвижной втулке квадратного сечения, расположенной внутри устройства. Пакеты, чередуясь с изоляционными шайбами, стягиваются между собой соединительными шпильками. Передняя и задняя секции закрываются крышками: сзади — глухой, спереди — с отверстием для выходного вала подвижной группы, на который крепится рукоятка управления.

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.


Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении


Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

  • тип коммутатора;
  • номинальный ток, на который рассчитан переключатель;
  • схема и таблица коммутации;
  • класс защиты.

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.


Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

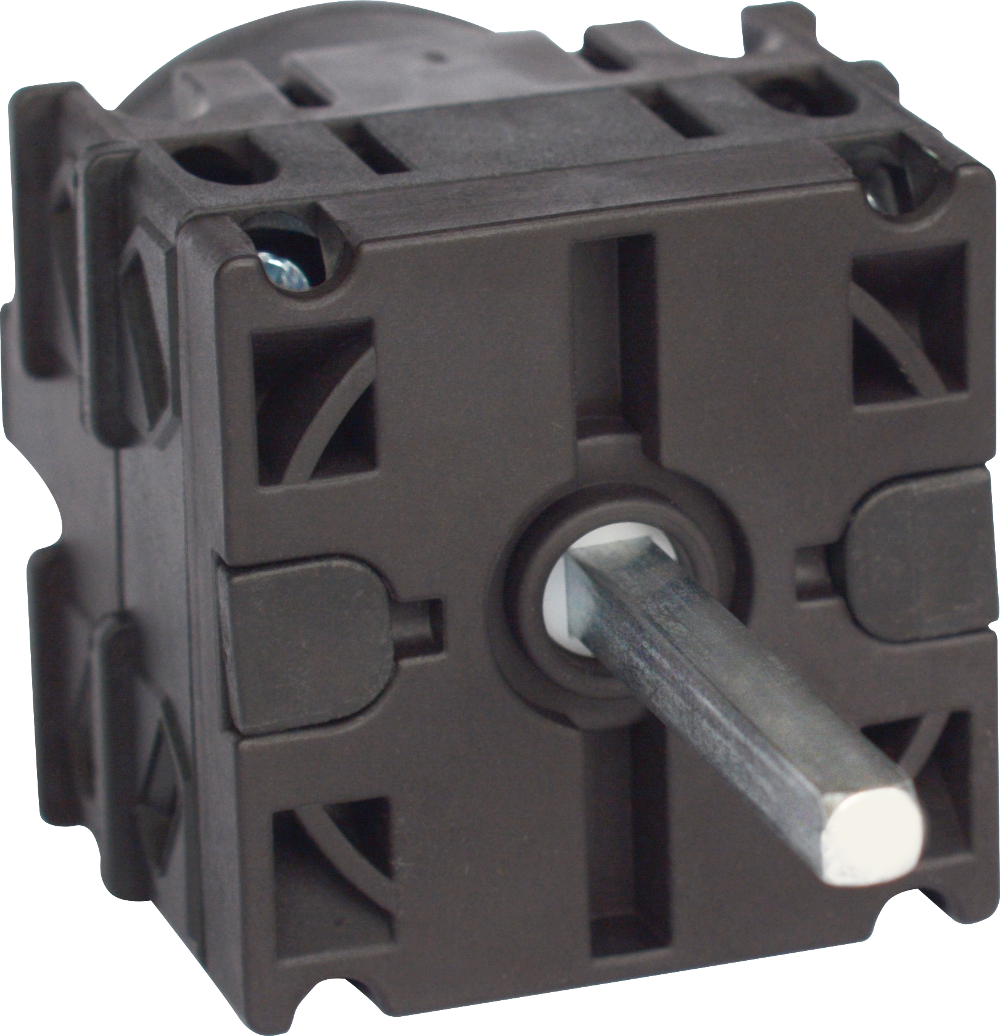

Устройство кулачкового переключателя

Несмотря на большое разнообразие кулачковых выключателей в плане конструкции, сложности и размера у всех из них общее принципиальное устройство и все они состоят из определенных деталей.

Кулачковый переключатель состоит из:

1. Рукояти с валом который служит для выбора режима. Другими словами вы проворачиваете рукоять и перещелкиваете кулачки, которые переходят на другие контакты и меняют режим работы.

2. Передней панели. На ней обычно нанесены положения рукояти для включения того или иного режима.

3. Фиксирующего и коммутирующего пакетов. То есть наборов элементов обеспечивающих прохождение электрического тока по выбранным контактам или системам.

4 Контактов. Элементов при соединении с которыми кулачков возникает новая электропроводящая сеть.

5. Корпуса. Корпус переключателя обеспечивает соединение в единое целое всех элементов.

Корпус переключателя изготавливается из прочного пластика с использованием меламина, что обеспечивает высокую устойчивость устройства к элекродуге и вихревым токам. Соответственно надежность самого переключателя получается очень высокой.

В качестве контактов используют металлы с хорошей проводимости электрического тока, например серебро. Для уменьшения стоимости контактов, серебро обычно наносят только на поверхность контактов методом напыления или гальванопластики.

Назначение и область применения

Сварочный аппарат с кулачковым переключателем

Устройство активно используется в следующих целях:

  • Включение и выключение привода рабочего сегмента секционного разъединителя, которым оснащены трансформаторные подстанции.
  • Управление сложными конструкциями и целыми системами, которые приводятся в действие при помощи однофазных и трехфазных двигателей, изменение направления вращательного элемента, для соединения обмоток двигателей переменного тока.
  • Осуществляется переключение режимов работы нагревательных элементов или оборудования в целом.
  • Сигнализации и управления в оперативных целях.
  • Обеспечение требуемого соединения элементов сопротивления.
  • В виде переключателя рабочих положений в электрическом сварочном аппарате.

Устройство достаточно многофункциональное, поэтому нашло применение не только в промышленном производстве, но и в быту, объектах электроснабжения и водоснабжения. Также кулачковый переключатель активно эксплуатируется в сельском хозяйстве для управления оборудованием. Если постараться, с помощью такого переключатели можно организовать байпасное подключение.

Кулачковые переключатели имеют довольно обширный перечень преимущественных особенностей. Отдельного внимания заслуживает качество и безопасность коммутации, а также стойкость к высоким нагрузкам.

Разработчики выделяют немало времени, сил и финансов для изобретения подобного оборудования, но предназначенного для работы в неблагоприятных условиях, например, во влажной среде или при критических температурных отметках (запредельно низкие или высокие температуры). Также можно изготовить кулачковые переключатели по индивидуальным заказам, учитывая цели и задачи заказчика.

Рекомендации по использованию

Для нормальной и безопасной работы устройства необходимо придерживаться следующих рекомендаций:

  1. Проводить установку в закрытом здании.
  2. Защищать аппарат от влаги.
  3. Температура использования прибора -40 — +55 °C.
  4. Прочно и надежно установить прибор.

При установке прибора вне помещения нужно уделить больше внимания защите от воздействия внешней среды.

Перекидные электрические аппараты устанавливаются в распределительных щитках, тип которых определяется конструкцией рубильника. В помещениях обычно применяется пластиковый корпус, а вне помещения металлический и более защищенный от стихий. Множество устройств изготовлено по конструкции, позволяющей установку рубильника на стандартной DIN-рейке. В помещении может использоваться пластиковый щиток.

Металлические щитки устанавливают вне помещения. Они обычно имеют повышенную степень защиты от внешнего воздействия. Обычные реверсивные переключатели устанавливаются в щитки с монтажными панелями. Монтажные панели таких щитков могут также оснащаться DIN-рейками для установки модульной защитной автоматики.

Чтобы получить возможность переключать электроэнергию на необходимые приборы, устанавливают специальные устройства — перекидные рубильники

Важной частью их конструкции являются блокираторы. На рынке представлены разные варианты подобных устройств, их различают в первую очередь по рабочим характеристикам

Нужно учитывать, что приборы подключаются с применением различных схем в зависимости от типов электросетей. Их рабочие параметры можно отрегулировать с помощью блоков управления. Также подобные рубильники используются на промышленных производствах, где обслуживают резервные генераторы.

Чтобы понимать особенно схемы подключения, необходимо ознакомиться с типами устройств, которые представлены в нашей стране.

Устройства серии ON

Переключатели данной серии подходят только для понижающих трансформаторов. Модуляторы в устройствах используются коммутируемого типа. Регуляторы устанавливаются на три фазы. Контакты у моделей располагаются в задней части корпуса. Многие модификации данной серии производятся без обкладки. Непосредственно подключение прибора происходит через расширитель

Также важно отметить, что на рынке представлены устройства с двухзарядными триггерами. Отличительной особенностью данных устройств является повышенная чувствительность. Пороговое напряжение модификаций равняется 14 В

Пороговое напряжение модификаций равняется 14 В.

В среднем параметр перегрузки тока у них составляет 3,5 А. В данном случае модуляторы устанавливаются с изоляторами. Также есть модификации с трехразрядными триггерами. Они отличаются повышенной проводимостью тока. Подходят устройства данного типа для низкочастотных трансформаторов. Параметр потребления электроэнергии у них невысокий. Как подключить переключатель этой серии? На самом деле это можно сделать только через контактный переходник.

Кулачковые переключатели — любые задачи им под силу

Зачастую, словосочетание «эффективное решение», вызывает ассоциацию с неким технически сложным аппаратом или устройством

Однако существуют технически простые и, что важно, надежные аппараты, на базе которых можно создавать эффективные решения. Речь в сегодняшней статье пойдет о кулачковых переключателях

Что такое кулачковый переключатель?

Согласно ГОСТ, кулачковый переключатель – это аппарат для цепей управления, снабженный органом управления (рукояткой или ключом), приводимым в действие вращением.

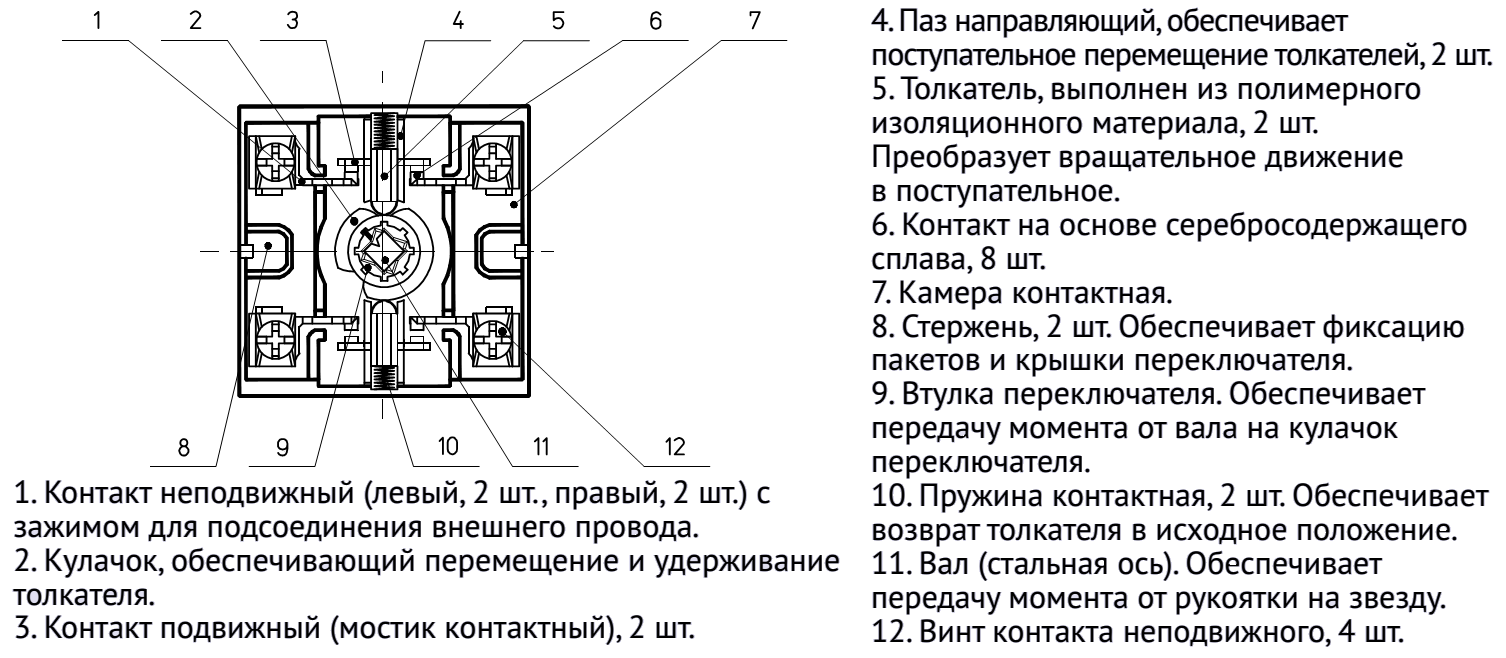

Устройство кулачкового переключателя серии 4G

Как видно из рисунка и описания составляющих элементов, устройство кулачкового переключателя довольно простое и понятное. Сам аппарат содержит минимум движущихся частей, что обеспечивает максимальную надежность производимых им операций.

Основной движущийся элемент — вал не должен изгибаться или скручиваться при повороте рукоятки управления. Только металлические валы, например стальные, обладают необходимым показателем жесткости на кручение и обеспечивают надежное переключение групп контактов

Это свойство особенно важно при управлении электродвигателем, т. к

пластиковые валы могут изгибаться, и несколько групп контактов могут одновременно оказаться в положении, которое создаст аварийную ситуацию.

Не менее важной составляющей надежной и долговечной работы кулачкового переключателя является высокое качество контактных материалов. Так, контакт из серебряного сплава, устойчивый к воздействию электрической дуги, обеспечивает высокие показатели коммутационной износостойкости

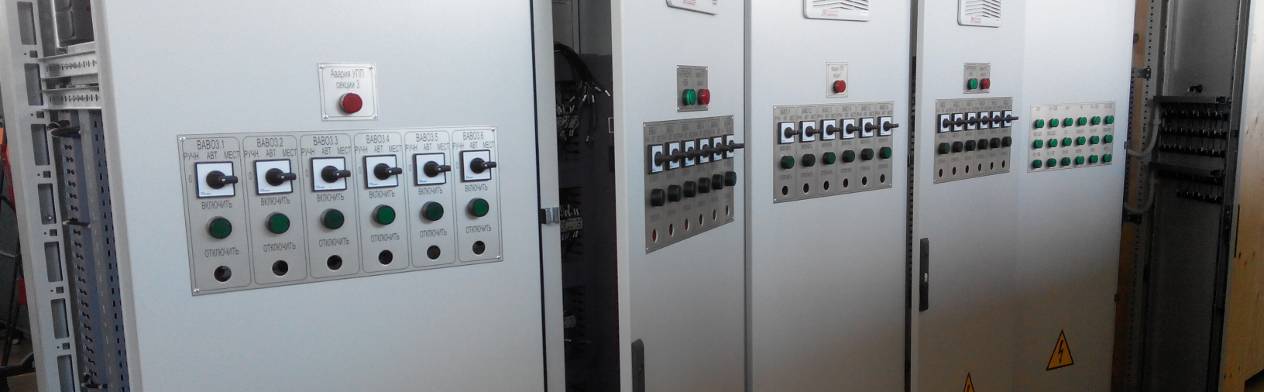

Где применяются кулачковые переключатели?

Основные сферы применения аппаратов:

  • переключение схем обмоток электродвигателя звезда-треугольник
  • щиты постоянного и переменного тока
  • щиты управления АВР
  • управление приводами секционных разъединителей и выключателей на трансформаторной подстанции
  • переключение режимов управления электрооборудованием (ручное, автоматическое, местное управление)
  • управление режимами работы ТЭН в нагревательном оборудовании
  • управление во вторичных цепях (цепи измерения, сигнализации и т.д.)

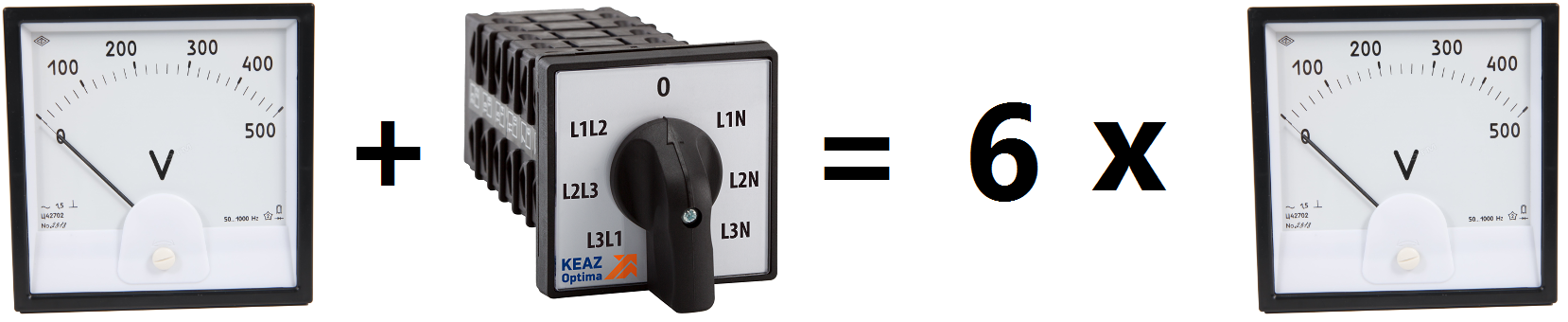

Более подробно рассмотрим последний пункт в этом списке. Так, например, для измерения фазных и межфазных величин напряжения можно применить один 7-ми позиционный кулачковый переключатель и один вольтметр. Это решение может заменить установку целых 6 отдельных вольтметров! Согласитесь, это решение удобнее в монтаже, а также экономит не только деньги, но и место в щите.

Также находят применение кулачковые переключатели с желтой фронтальной панелью и красной рукояткой в щитах аварийного управления.

Стоит отметить, что кулачковые переключатели становятся удобной заменой выключателей нагрузки там, где необходима коммутация большого количества контактов и положений.

Кулачковые переключатели применяются не только в традиционных решениях для сокращения количества измерительных и прочих устройств вторичных цепей. Они с успехом решают и современные задачи, примером которой может служить организация байпас-схемы (от англ. bypass – обход).

В традиционном понимании байпас предполагает обход какого-либо элемента или части электрической схемы. Допустим, что питание вашего дома или загородного коттеджа осуществляется от сети, а также имеется резервный источник питания ИБП (источник бесперебойного питания). В нормальном режиме работы весь дом питается от сети, а при пропадании напряжения в качестве резервного источника питания выступает ИБП. В случае, если необходимо вывести часть схемы с ИБП в ремонт, вы вручную переключаете схему при помощи ключа или просто повернув рукоятку кулачкового переключателя в положение 2. Затем, вытащив ключ или установив навесной замок (зафиксировав положение кулачкового переключателя), без риска попасть под напряжение, ремонтируете источник бесперебойного питания.

Кулачковый переключатель, являясь простым и в то же время надежным аппаратом, позволяет создавать как традиционные, так и современные эффективные решения.

Современные производители предлагают решения с повышенной степенью защиты IP65, которые могут применяться как на улице, так и в тяжелых условиях промышленных предприятий, а также проявляют индивидуальный подход к своим клиентам, предлагая изготовление кулачковых переключателей по нестандартным схемам заказчиков.

Технические характеристики


Основные рабочие детали – «кулачки», которые приводят в действие «толкатель». Оборудование предполагает оснащение группой коммутационных сегментов, при изменении месторасположения которых можно добиться желаемого их расположения для активации определенной схемы включения в данный момент времени.

Месторасположение кулачков и контактов – это коммутационная программа, ее основная задача заключается в сборке определенной схемы подключения. Их устанавливают внутри корпуса, изготовленного из пластмассы, в ее состав также входит меламин.

Для повышения износостойкости и коммутационных характеристик в устройстве контакты изготавливают не из меди, а из серебра. Еще одно достоинство материала – серебро выдерживает электрическую дугу. Также устройство оснащено фиксирующим механизмом привода, без участия которого переключатель не сможет фиксироваться в заданном направлении, следовательно, кулачковый переключатель уже не сможет справляться с поставленными задачами.

Стоит упомянуть об ограничители движения привода. Его предназначение в том, чтобы фиксировать переключатель в крайнем положении. Вал устройства или привод – это обыкновенный прут квадратного сечения. Для оптимального переключения контактов и надежной работы его требуется изготавливать из качественного металла, чтобы деталь могла выдержать нагрузку при прокручивании. Этот момент очень важен в тех отраслях, где требуется управлять за электродвигателями. Для удобства управления и переключения режимов применяется специальная рукоятка, изготовленная из специального изоляционного вещества.

Принцип работы переключателя

Как говорилось выше, кулачковый переключатель работает благодаря переключению при помощи рукоятки на определенную группу контактов прибора. Так, во время одного оборота ручки происходит вращение внутреннего привода вокруг оси.

В результате он приводит в действие несколько кулачков. Далее происходит воздействие и последующее замыкание некоторой группы контактов, которая отвечает выбранному положению переключателя.

Подробнее принцип работы и замыкания контактов описаны для каждого переключателя отдельно и данная информация содержится на его схеме подключения. Далее, когда переключатель занимает предполагаемое положение, вступает в работу механизм фиксации.

Только после этого начинается работа самого электрического устройства. Аналогичным образом можно вернуть переключатель в первоначальное положение. На рынке представлены модели с автоматическим поворотом ручки или механическим.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Бытовое применение

Применение переключателя на два положения на лестничном пролете

В бытовых условиях переключатель на 2 положения применяется не настолько часто, как его однополюсные аналоги. Но при использовании эффективных систем освещения встречаются случаи, в которых обойтись без этих коммутирующих элементов практически невозможно. Речь идет об организации управления общим источником света сразу из двух или даже трех мест в доме. Такая потребность возникает в ситуации, когда на входе в длинный коридор свет включается, а на выходе из него – выключается. При установке на обоих его концах переключателей перекидного типа реализовать такую схему совсем не сложно.

Другой пример важности управления осветительным прибором их двух точек – когда при входе в спальную комнату установлен включатель света, а около прикроватной тумбочки – выключатель. При нажатии на кнопку прибора на входе в помещение группа контактов перекидывается на линию питания расположенного по его центру осветителя (люстры например). При коммутации второго прибора, размещенного у кровати, другие групповые контакты срабатывают на ее отключение

Важно отметить одну особенность такого включения: порядок использования каждого из переключателей не имеет принципиального значения. В коридор можно входить с любого из двух концов, а свет в спальной включать как от двери (при входе в нее), так и от прикроватной тумбочки

Выключать его соответственно можно как при укладывании в кровать, так и при выходе из комнаты.

Возможен еще один вариант бытового применения двухпозиционных переключающих элементов, состоящий в установке их в схемы управления домашним освещением из трех мест. В этом случае потребуется еще один переключатель, монтируемый посредине обслуживаемого пространства или в любом другом функционально удобном месте.

Дополнительный прибор включается по так называемой «перекрестной» схеме, но по сути представляет собой все тот же двухполюсный элемент. С его помощью удается перекидывать групповые управляющие контакты с одного направления на другое.

Типы и устройство пакетников

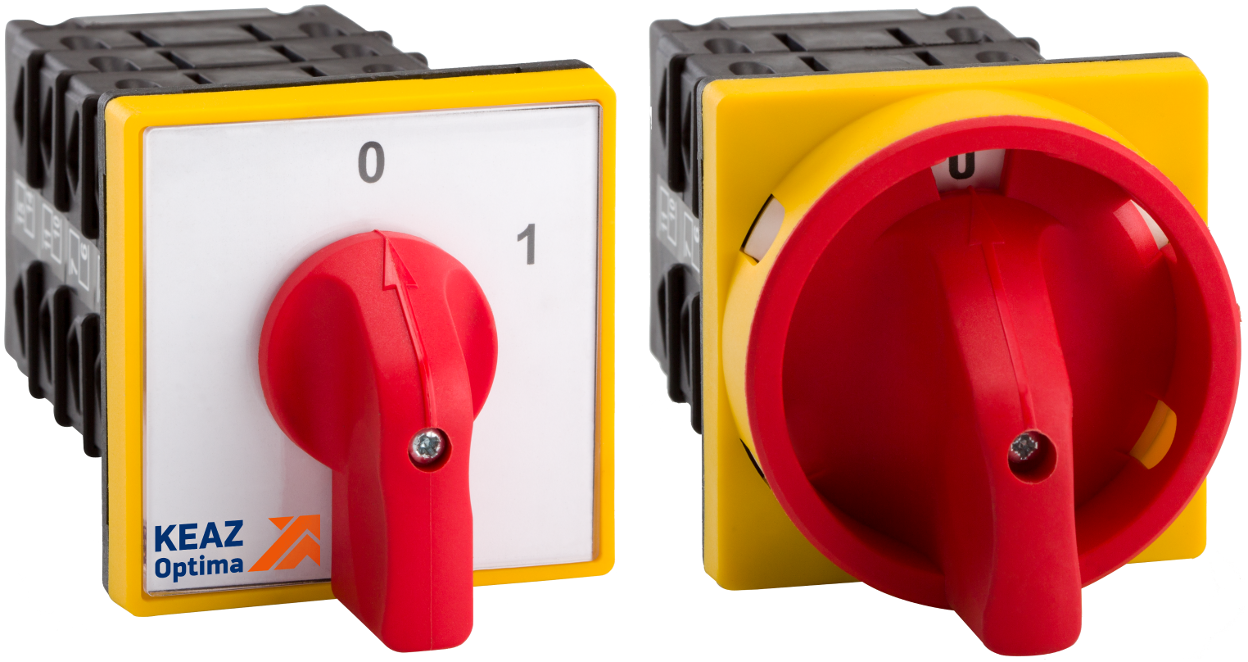

Для контроля поступающей электроэнергии применяют три вида пакетных выключателей:

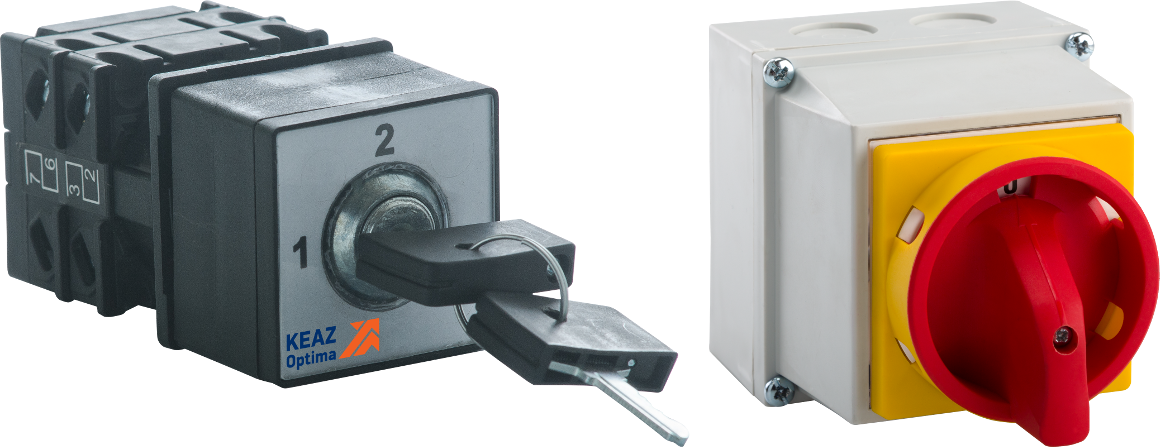

  1. открытый, предназначенный для установки в сухих местах. Очень быстро выходит из строя при попадании пыли и влаги. Поэтому, их монтируют в специальные щитки, ящики;
  2. закрытый имеет внешний корпус. Оболочка служит защитой от пыли и влаги и даёт возможность устанавливать такой пакетник не только в защищённых местах;
  3. герметичный с композитным противовлажным корпусом, которому не страшны ни снег, ни дождь. Подходит для монтажа со стороны улицы.

Кроме климатического исполнения, существует ещё несколько видов классификации:

  • вид крепления. Производители предлагают крепление с помощью скобы (передней, задней), фронтального фланца. А так же за корпус в разных положениях (спереди, сзади);
  • способ соединения проводников. Можно выбрать с любой стороны;
  • число положений коммутации, варьирующее от 2 до 12;
  • способ закрепления механизма в коммутационном положении.

Основные конструктивные части пакетника:

  • подвижный контакт;
  • диск с вырезом для вставки контактов;
  • вставки в диск в виде ножей;
  • шпильки для крепления всего устройства;
  • пружинный механизм с подвижными контактами из изоляционного материала;
  • рукоятка для контроля за работой системы;
  • корпус.

С противоположных сторон корпуса располагаются клеммы так, чтобы однофазные находились на разных сторонах. Питающие кабели и провода к потребителю разведены в разные стороны, что облегчает облегчение.

Рукоятка имеет возможность вращаться на 90 градусов.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
