Циркуляция воздуха при принудительной вентиляции
Естественная вентиляция эффективна в период, когда между пространством внутри и вне него, устанавливается значительная разница температур. В остальных случаях пользоваться таким типом вентилирования нерентабельно. Без принудительного воздухообмена не обойтись. В его основе – направление чистого кислорода за счет его нагнетания вентилятором.
Принцип действия децентрализованной принудительной приточно-вытяжной вентиляции
Вентилятор устанавливается в стене, либо в окне. Дополнительно монтируется вытяжка для принудительного отвода загрязненного воздуха из комнаты. Мощность подбирается с учетом степени загрязнения кислорода.
Системы принудительной вентиляции для жилых комнат
Для циркуляции воздуха в жилых комнатах, устанавливают приточно-вытяжную систему моноблочного типа. Установка состоит из нескольких функциональных узлов:
- вентилятор;
- теплообменник;
- фильтры.
В процессе работы такая установка практически беззвучна, а ее конструкцию легко скорректировать под индивидуальные требования заказчика.
Перемещение кислорода в системах принудительной вентиляции на кухне
80% загрязненного воздуха концентрируется на кухне. И чем чаще работает плита или духовка, тем ниже процентное содержание чистого кислорода в помещении. Зачастую стандартной отдушины недостаточно для отвода всего объема посторонних запахов, копоти и мелких частичек жира. Эти продукты горения и готовки пищи оседают на потолке, что не прибавляет им привлекательности, эстетической ценности.
Сегодня правильная циркуляция воздуха в кухне обеспечивается встраиваемыми или навесными вытяжками. Они устанавливаются над плитой и оперативно корректируют отток загрязненных масс. В некоторых моделях предусмотрено 2 независимых вентилятора, что гарантирует высокую производительность даже для самых требовательных хозяек.
Кухонные вытяжки бывают:
- приточными;
- рециркуляционными.
Последние не отводят загрязненный воздух во внешнее пространство, а очищают его, благодаря установленным внутри фильтрам
Важно акцентировать внимание на одном важном аспекте – для многоквартирных домов установка такого оборудования осложняется несколькими проблемами
Закрытое отверстие для отвода воздуха усложняет движение масс.
Мощная вытяжка направляет большой объем загрязненного кислорода в основной канал. В случае его небольшого сечения вывод загрязненных потоков будет просто невозможен.
Запахи часто проникают в соседние квартиры по общему каналу.
Иногда такое совмещение является противозаконным
Здесь важно ориентироваться на региональные акты, нормативные документы и предписания.
Оптимальный вариант для кухни с одним воздуховодом – оборудовать дополнительный канал у потолка или в стене.
Правильная циркуляция воздуха в квартире обеспечит отсутствие посторонних запахов и прочих неприятностей в виде копоти на потолке. Самыми эффективными считаются принудительные установки. Они гарантируют направленную циркуляцию кислорода с минимальными финансовыми инвестициями и затратами нервных клеток.
Подключение в квартире
При монтаже принудительной вытяжки на кухне продумайте способ подачи питания в такую систему. Существует два действенных способа: в первом случае подключение осуществляется напрямую к коробке питания, во втором – система питается через розетку.
Если вы остановились на первом варианте – заранее спланируйте основные работы. Только после того, как нужные коммуникации будут проведены, можно приступать к закреплению системы и выбору вытяжных механизмов.
Важно! Продумайте, каким образом обрабатываемый воздух будет выходить из помещения. Конструкция может выводить воздух в вентиляционную шахту или непосредственно на улицу через открытое пространство.. Установка оборудования не вызовет у вас особых сложностей: вентиляторы такого типа достаточно компактны, как и все сопутствующие элементы, а об особенностях их крепления можно при необходимости более подробно узнать о консультантов
Как правило, решетка с вентилятором закрепляется на стене с помощью шурупов
Установка оборудования не вызовет у вас особых сложностей: вентиляторы такого типа достаточно компактны, как и все сопутствующие элементы, а об особенностях их крепления можно при необходимости более подробно узнать о консультантов. Как правило, решетка с вентилятором закрепляется на стене с помощью шурупов.
Совет: при наличии на кухне газовой колонки возрастает необходимость мощного вентилирования помещения. Для решения этой проблемы вы можете приобрести готовую колонку с принудительной вытяжкой: качественную и безопасную технику такого типа производит компания Bosch и другие.
Для монтажа принудительной вытяжки в ванной необходимо вмонтировать решетку с вентилятором в вытяжное отверстие. Оно уже имеется в комнате, поэтому проделывать дополнительные отверстия в стене не придется. К зоне монтажа вентилятора необходимо провести электропитание. Большинство вентиляторов имеют стандартные размеры, но в любом случае удостоверьтесь, что площадь отверстия в стене не придется подгонять под параметры такой конструкции.
Поскольку вентиляционное оборудование, предназначенное для ванной комнаты, должно работать эффективно даже в условиях повышенной влажности, тщательно выбирайте подходящую модель. Вам подойдут вентиляторы со специальной маркировкой IPx4. Специалисты рекомендуют выбирать оборудование с наличием обратных клапанов, чтобы загрязненный воздух или неприятный запах из кухни и других зон не поступал в ванную комнату.
Конструкция и устройство приточной вентиляции
По способу устройства приточная система может быть:
- канальной (воздух доставляется в помещение посредством труб и металлических коробов);
- бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).
Наборные и моноблочные системы
К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.
Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала
Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:
Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.
Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).
Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.
Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.
- Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
- Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.
Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.
- Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.
Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.
- Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.
Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.
Компактная система приточной вентиляции
Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.
Компактная система приточной вентиляции предназначена для помещений небольшой площади
Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:
- проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
- аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
- бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.
Монтаж принудительной вентиляции
Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:
в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.
- с наружной стороны в трубу вставляем решетку, которая оградит от попадания крупного мусора.
- образовавшиеся щели нужно убрать с помощью монтажной пены. С внутренней стороны квартиры, сверху той части трубы, которая выступает, следует установить коробку. Перед установкой данную коробку необходимо наполнить шумоизоляционным материалом.
Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.
Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:
- осевые,
- потолочные,
- оконные,
- канальные,
- центробежные.
Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.
Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:
Сборка приточно-принудительного клапана
- для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
- согласно проекту, правильно разведите трубы по всему помещению;
- установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
- подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
- выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.
Вытяжка ванной комнаты и туалета
Высокая влажность воздуха в ванне требует его постоянный отток. Если сразу это не сделать, то влажная среда создаст прекрасные условия для процветания плесени, грибков и мокриц.
Для ванных комнат и туалетов устанавливаются вытяжные вентиляторы. В вытяжное отверстие просто вставляется такое устройство, а выключатель выводится отдельно от включения света. Существую выключатели с таймерами. Они обеспечивают полное проветривание помещения после водных процедур, и не требуют внимания к себе.
К их конструктивным особенностям относится устойчивость их электродвигателя и изоляции к влаге. Для кухни также существуют вытяжки с автоматическим отключением. Для недопущения задувания воздуха обратно в вытяжку, канал вентилятора снабжается клапаном.
Как сделать естественную вентиляцию в частном доме
естественная вентиляция в частном доме
Все будет зависеть от выбора типа системы. Самая простая – бесканальная. Ее сформировать можно даже уже после строительства дома. Для этого в стенах делают отверстия перфоратором с насадкой в виде короны.
Диаметр инструмента подбирается после расчета кратности воздухообмена, который определяет сечение каналов. Можно использовать отверстия и меньшего диаметра, тогда увеличивается их количество.
Для входа воздушных потоков отверстия делаются над радиаторами. Их проделывают в каждой жилой комнате. Для выходных место – на кухне, в ванной и туалете под потолком. В проделанные дыры устанавливают вентиляционные клапана, которые с внешней стороны закрываются декоративными решетками.
Есть в этой схеме один нюанс, который может снизить воздухообмен. Это межкомнатные двери. Если их все закрыть, то движение воздушных потоков резко снижается. Решается проблема просто – установкой проточных вентиляционных решеток. Их монтируют или в двери в нижние их части полотен, или в межкомнатные стены.
Принцип работы естественной вентиляции этого типа прост, поэтому данная система работает неплохо.
Канальная вентиляция
Здесь все сложнее, потому что ее можно сформировать только в процессе возведения дома. Для этого в первую очередь производится расчет кратности воздухообмена, и определяются сечения воздуховодов.
Последние обычно закладывают в стены, располагая от подвала до чердака. Внутри последнего производят соединения всех концов в единую сеть, которая заканчивается одной трубой, выходящей за пределы крыши. Если дом большой, то можно объединить так несколько комнат. Или вывести трубы над каждым помещением.
Внимание! Чтобы зимой внутри выходных труб, расположенных на чердаке, не образовался конденсат, их утепляют. Минимальное сечение воздуховодов – 12х12 см
Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро
Минимальное сечение воздуховодов – 12х12 см. Это размер половины кирпича. Обычно трубную разводку стараются провести в перегородках или несущих стенах, расположенных внутри дома. Цель – не дать воздуху внутри системы быстро охладиться. Он просто не будет подниматься. В наружных стенах это произойдет быстро.
Если по проекту кирпичных перегородок в строении нет, то можно установить воздуховоды блочного типа. Они отлично впишутся в интерьер дома. По сути, это небольших размеров выступ от пола до потолка в доме, в котором установлена декоративная вентиляционная решетка. Их минимальное сечение – 10х15 см.
Главное требование к вентиляционным каналам – полностью соответствовать требованием СНиП и санитарно-техническим нормам, а также обладать высокой степени пожарной безопасности и звукоизоляции.
Полезные советы
мастер по вентиляции
Естественная система вентиляции должна собираться только специалистами. Потому что даже небольшие изъяны могут снизить эффективность ее работы. Вот некоторые требования:
- Внутренняя поверхность воздуховодов должна быть гладкой и не иметь внутри выступов. Это снижает скорость и объем воздуха, проходящего по ним.
- Для вентиляции можно использовать гофрированные трубы или обычные. Вторые – оптимальный вариант. И хотя эти элементы монтировать сложнее. В них воздух проходит без шума и намного быстрее, чем в гофре.
- В прямоугольном сечении воздуховодов тяга намного меньше, чем в круглых. Это происходит за счет углов, которые снижают скорость воздушных потоков.
- Если вентканал собирается из труб разного сечения, то переход от одной к другой должен быть плавным. Для этого существуют специальные переходники.
- Количество отводов должно быть минимальным – не больше трех. Это на каждый канал. Каждый поворот снижает эффективность на 10%. Лучше отдать предпочтение плавным отводам, а не резки, к примеру, под 90°.
- Дефлектор на конце последнего воздуховода – обязательный элемент естественной вытяжной вентиляции. Он не только защитит систему от природных осадков, насекомых, птиц и мусора, но и повысит тягу в ней.
- Все наружные части вентиляционной системы надо в обязательном порядке теплоизолировать.
Приточные клапаны и их установка
Приточный клапан может монтироваться в стене
Самое простое устройство для принудительного притока воздуха – приточный клапан. Устанавливается он на стене под подоконником, над радиатором отопления. Сначала производится разметка, по которой в стене высверливают сквозное отверстие, куда помещается воздуховод. С помощью четырех дюбелей монтируется корпус, к которому крепится непосредственно клапан и закрывается крышкой. Наружный вход закрывается декоративной решеткой.
Элементарная конструкция клапана инфильтрации воздуха позволяет также провести монтаж, не обладая специальными навыками. Канал инфильтрации длиной до 1 м подрезается до нужной длины, на него одевается изоляционный материал. Снаружи – закрывается решеткой, препятствующей попаданию дождя или снега и сеткой от насекомых. На внутреннем входе монтируется по порядку:
- уплотнительное кольцо;
- заслонка;
- корпус;
- фильтр;
- утеплитель;
- крышка с ручкой для регулировки клапана (скорости подачи воздуха).

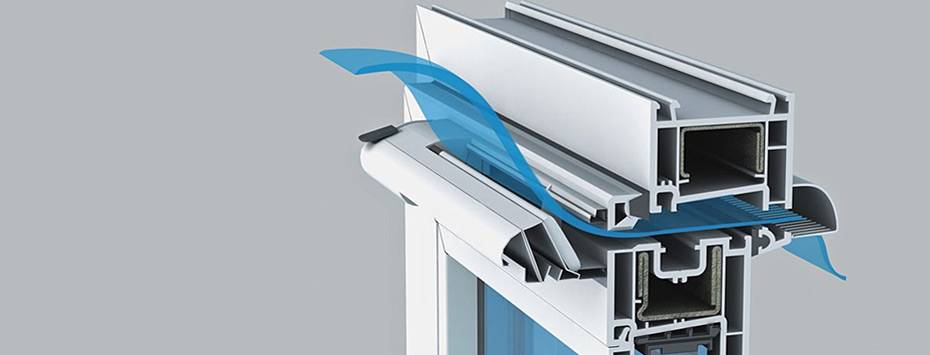

Предназначен для установки в нижнем левом или правом углу окна возле открывающейся створки. Это удобно для квартир, где между батареей отопления и подоконником нет места.
Преимущества приточных клапанов
Можно выбрать стеклопакеты с клапаном
- Существует множество конструкций.
- Не нарушает герметизацию стеклопакета, так как устанавливается в стену.
- Пропускает до 60 куб. М/ч свежего воздуха в помещение.
- Возможность установки в любом месте комнаты, недалеко от окна, а некоторые модели — в помещениях без окон.
- Разрешено использовать при низких температурах.
- Простое обслуживание.
- Не зависит от электроэнергии.
Только вентиляторы…
Производительность естественной вентиляции зависит от случайных климатических факторов — скорости и направления ветра, температуры воздуха в помещении и за его пределами и других. Например, зимой, при большом перепаде температур в квартире и на улице, система естественной вентиляции может работать хорошо, летом же ее эффективность резко падает.
 |
| Вытяжной вентилятор в санузле |
Если в квартире установлены обыкновенные деревянные окна (те, что во времена СССР монтировались во всех жилых домах), зимой, осенью и весной эффективность вентиляции жильцов вполне устраивает, то проблема решается с помощью одного-двух вентиляторов, устанавливаемых в вытяжные отверстия в санузлах и на кухне.
Наиболее широко сегодня применяются вентиляторы, работающие от напряжения 220 В (в помещениях с повышенной влажностью используют вентиляторы, рассчитанные на 12 В). Такие приборы закрепляются в вытяжных отверстиях в сбросных шахтах или на конце воздуховода. Включаться и выключаться такой прибор может с помощью веревочного выключателя или же, что бывает чаще, от клавиши включения света при входе на кухню или в санузел.
Впрочем, возможны и другие способы управления, в зависимости от типа вентилируемого помещения.
Например, ванная комната — основной источник повышенной влажности в квартире. Здесь часто применяют влагозащищенные модели с датчиком влажности. Такой прибор самостоятельно включается, когда уровень относительной влажности воздуха в ванной комнате превысит заданный предел (можно настроить на включение при 60–90 %), и выключается, когда улетучится пар, мокрые поверхности подсохнут, испарение замедлится и воздух в помещении станет суше.
Среди моделей с датчиком влажности можно отметить Decor 300CH от Soler&Palau, CB-100 PLUS H фирмы Cata, E-Style 100 PRO MHY (smart) от Elicent и другие.
 |
| После установки пластиковых окон для разгерметизации квартиры и восстановления работы вентиляции бывает достаточно перевести оконные створки в режим летнего (а) или зимнего (б) проветривания. Правда, от сквозняков, пыли и шума такая система воздухозабора квартиру не защитит |
В туалетах очень часто используют вентиляторы с датчиком движения и таймером задержки отключения. При появлении человека такой вентилятор автоматически включается, а после того как помещение опустело, работой вентилятора в течение установленного времени (2–20 минут) управляет таймер. По окончании периода задержки он деактивирует вентилятор. В качестве примера можно привести модель 100/125 МА ТР от Vents.
На кухне находят применение вентиляторы, включение которых происходит по сигналу выносного датчика качества воздуха.
Датчик обычно представляет собой прибор размером с сигаретную коробку, его сенсоры постоянно следят за качеством воздуха в помещении. Как только оно ухудшается (появляются запах сигаретного дыма, а также неприятные запахи), активируется вентилятор. После того как качество воздуха нормализовалось, датчик с небольшой задержкой по времени (3–20 минут) автоматически выключает прибор.
Примером может служить модель осевого настенного вентилятора Vario (Vortice) с датчиком C Smoke.
 |
| Свежий воздух может поступать в комнаты и при герметично закрытых окнах при условии, что они оборудованы приточными клапанами |
Дешевые модели вентиляторов — расходный материал, будьте готовы к их замене через 3–6 месяцев непрерывной эксплуатации. Только самые высококачественные приборы могут работать до 30 000–40 000 ч к ряду (примерно 4,5 года). Если вы хотите, чтобы квартира проветривалась интенсивнее, купите вентилятор с мощным двигателем, имеющим функцию «турбо». Однако здесь надо знать меру. Чтобы не навредить окружающим, производительность вентилятора по воздуху не должна превышать 90–120 м3/ч.
Помимо вентиляторов перечисленных фирм стоит отметить приборы торговых марок Sylavent, O. ERRE, Xpelair, Ductex, Systemair, Maico Ventilatoren, Ballu Machine а также «Арктос» и Smart.
Устройство принудительной вентиляции: приточная и вытяжная вентиляция
По назначению выделяют два типа принудительной вентиляции: приточная и вытяжная, название указывает на их функции — первая обеспечивает приток свежего воздуха, вторая — удаление отработанного. Основой систем приточной вентиляции являются оборудование для забора, очистки и подачи воздуха, а также воздуховоды. Основа вытяжной вентиляции — оборудование для удаления воздуха, вентиляторы, воздуховоды, фильтры и др.
В зависимости от объема помещения, которое обслуживается системой принудительной вентиляции, она классифицируется на местную и общеобменную, что в равной степени относится и к приточной, и к вытяжной вентиляции.
Исходя из сказанного, невозможно преувеличить значимость системы вентиляции вообще и правильного ее устройства в частности
При этом важно заметить, что для разных типов помещений требуется определенное вентиляционное оборудование: то, что приемлемо для бани или бассейна, никак не подойдет для спальни или кухни. Есть разница и в системе вентиляции городской квартиры и для индивидуального дома
Современные дома, помимо естественной вентиляции, оборудуются устройствами для осуществления искусственной вентиляции. В индивидуальных домах представлены такие ее типы, как приточная, вытяжная и приточно-вытяжная вентиляция.
Принцип действия приточной вентиляции основан на том, что в помещении за счет созданного избыточного давления приточного воздуха отработанный воздух вытесняется.
- проникающий в помещение воздух необходимо фильтровать, а при пониженных температурах воздуха — подогревать, что в совокупности влечет увеличение мощности отопительной системы со всеми вытекающими отсюда последствиями (повышенным расходом топлива или электроэнергии);
- вентиляция приточного типа не предполагает рекуперации тепла.
Посмотрите фото приточной вентиляции, представленные ниже:
Вытяжная вентиляция освобождает дом от отработанного воздуха. В процессе этого, давление в помещении понижается, что вызывает приток свежего воздуха снаружи через специальные клапаны или форточки и пр. Для эффективной работы вентиляции этого типа требуется, чтобы объем выводимого воздуха компенсировался таким же объемом приточного воздуха.
Однако есть и минусы, в частности:
- для очистки приточного воздуха необходимы фильтры;
- повышение температуры приточного воздуха происходит за счет повышения мощности системы отопления, что невыгодно;
- рекуперация приточного воздуха невозможна. Таким образом, приточная и вытяжная вентиляция имеют практически одни и те же недостатки. В таком случае можно остановить выбор на сочетании механической приточной и естественной вытяжной вентиляции. В комбинированной системе отток отработанного воздуха происходит естественным путем (можно установить и вентиляторы небольшой мощности), а приток осуществляется за счет установленного специального оборудования, например моноблочной установки с системой авторегулирования.
Из положительных качеств данной системы вентиляции надо отметить более высокую эффективность воздухообмена сравнительно с чисто естественной вентиляцией и невозможность распространения запахов из одного помещения в соседнее. Из отрицательных свойств — необходимость оснащения дверей специальными решетками, которые устанавливают в ее нижнюю часть, что позволяет воздуху беспрепятственно перемещаться из одного помещения в рядом расположенное; невозможность рекуперации.
