Обзор видов альтернативного отопления частного дома и рекомендации по самостоятельному изготовлению и подбору компонентов

Преимущества применения тепловых насосов

Экономия. Если сравнить расходы на отопление с помощью теплового насоса с расходами на газовое оборудование, то получится внушительная сумма с разницей в пользу насосов. А все потому, что альтернативные источники в системе отопления — это тепловая энергия воды и земли.

Безопасная работа. Относительно взрыво- и пожароопасности отопительного оборудования, работающего на газу, электрический тепловой насос для отопления дома является вполне безобидным прибором! Сюда же можно отнести и простоту эксплуатации оборудования.

Универсальность применения. Тепловой насос может работать как на обогрев помещений, так и на их охлаждение (нечто сродни работе сплит-систем в режимах «тепло-холод»).

Полная автоматизация работы. В отличие от твердотопливных котлов, тепловые насосы не требуют постоянной загрузки топлива, к тому же они не нуждаются в постоянном контроле, осмотре, чистке.

А еще тепловому насосу не требуется подключение к магистральному газопроводу – это автономное отопление загородного дома, которое обеспечивается простым подключением к сети электропитания.

Твердотопливные котлы

Такой котел состоит из камеры сгорания и жаротрубного теплообменника. Они заключены в водяную рубашку. Ключевым элементом теплового генератора является факельная горелка, предполагающая принудительное нагнетание воздуха. Схема работы такого отопления выглядит следующим образом:

  • В топку помещаются продукты горения, которые выделяют энергию.
  • По жаровым трубам теплота передается водяной рубашке.
  • После горения отходы переходят в дымоход и выбрасываются наружу.

Чтобы повысить КПД котла на 3-5%, на выходе дымовых газов можно установить экономайзер, который будет забирать оставшееся тепло.

  • Заправлять его дровами следует раз или два в сутки. В моделях, работающих на пеллетах, предусмотрена автоматическая подача топлива.
  • Запасаться дровами нужно заранее – желательно за один год, чтобы дать им возможность хорошо подсохнуть.
  • Обустроить для хранения топлива сухое и накрытое помещение.
  • Найти несколько поставщиков дров, чтобы не страдать от их недостатка.

Во время эксплуатации такого котла требуется периодически чистить дымоход и внутреннюю часть котла от копоти и сажи.

Тепловой насос

  • Земля-вода
    . Это означает, что контур получает энергию из земли и воды. Он располагается в глубине грунта горизонтальным образом, поэтому предварительно потребуется проделать масштабные земельные работы.
  • Вода-вода
    . Это отличный вариант, если возле частного дома имеется водоем, в который потребуется опустить наружный контур.

Альтернативное отопление в многоэтажных домах

Так, альтернативой центральному отоплению в многоэтажках могут выступать следующие варианты, которые приемлемы и для частных домов:

Инфракрасные обогреватели

  • Берется лист фольги, который соответствует размеру батареи или несколько больше.
  • Закрепляется лист на стене за батареей.

Простейший обогреватель на 100 Вт и для частного дома можно сделать собственноручно, придерживаясь инструкции из видео:

Газовое отопление

Работа газового котла полностью автоматизирована – после его установки не требуется постоянно наблюдать за процессом. Установленные на нем датчики срабатывают при подаче газа в горелку. После получения от них положительного ответа прибор сам поджигает поступившее в него топливо.

Но установка такого серьезного газового устройства может осуществляться не во всех комнатах. К помещению, где будет располагаться котел, предъявляются следующие требования:

  • В комнату должна вести дверь шириной 80 см.
  • Площадь помещения не менее 4 м2.
  • Желательно, чтобы в комнате имелось окно.
  • Для некоторых моделей котлов должна быть обязательно обустроена принудительная вентиляция.
  • Крепление котла производится на несущую или другую капитально построенную стену, которая выполняется из негорючего материала. Если такой стены в квартире нет, то в месте за котлом необходимо прикрепить слой металла, который бы препятствовал возникновению пожара.
  • Газовый котел должен располагаться от других отопительных приборов не менее чем на 30 сантиметров от них.

Теплый пол

Желательно проложить для каждой комнаты отдельный кабель, а алюминиевую проводку заменить медной. Каждый такой кабель требуется вывести на щиток квартиры и предусмотреть для него отдельный автоматический выключатель.

Система «теплый пол» предусматривает установку коллектора. Если ее монтаж будет производиться вручную, то лучше приобретать готовые собранные коллекторы совместно с навесными шкафами.

Процесс укладки такой системы состоит в следующем:

  • Обустроить основу. На основании пола, которым часто выступает цементная стяжка, укладывается пенопласт, толщина которого не должна быть меньше 5 см, а сверху него прокладывается гидроизоляция в виде полиэтиленовой пленки.
  • Выбрать схему расположения труб. Их имеется несколько, можно создать свою схему, в которой бы была задействована вся поверхность пола.
  • Провести монтаж труб. Во время укладки нужно стараться трубы не перегибать, на их концах установить фитинги для подсоединения к коллектору.
  • Выполнить проверку соединения системы. Перед ее запуском проводится тестирование, при отсутствии в ней протечек сверху труб укладывается армирующая сетка.
  • Залить стяжку поверх труб. Ее можно выполнять при включенной системе «теплый пол», температура нагревания которого должна быть не более 22 градуса.

После высыхания стяжки на ее поверхность можно укладывать любое напольное покрытие, а его разновидность на клеевой основе, приклеивается к «теплому полу» термостойким клеем.

Тепловые насосы типа «грунт – вода», «грунт – воздух»

На глубине ниже 10 м температура грунта практически постоянна в течение всего года. Насосы типа «грунт – вода» используют тепловую энергию земли и передают ее для обогрева дома через систему водяного отопления. В тепловых насосах, работающих по принципу «грунт – воздух», тепловая энергия также отбирается у грунта и через компрессор напрямую передается воздуху, который используется для отопления зданий.

Механизм теплообмена следующий:

  • Энергия, отобранная от земли, аккумулируется носителем, в качестве которого чаще всего используется незамерзающая жидкость — антифриз («рассол»).
  • Опускаясь вниз по теплообменнику, «рассол» отбирает у грунта тепло (примерно 3 — 4 °С) и передает его фреону, циркулирующему во внутреннем контуре теплового насоса.
  • Фреон, проходя через каналы испарителя, закипает и испаряется.
  • Образовавшийся при этом пар поступает в компрессор, сжимается там (при этом температура его повышается), после чего горячий и сжатый пар направляется в теплообменник конденсатора, где охлаждается, передавая тепло воде.
  • Вода используется в системе отопления и горячего водоснабжения, а жидкий фреон стекает на дно конденсатора, откуда, за счет перепада давлений, через дроссель возвращается в испаритель.
  • Данный порядок цикличен — повторяется снова и снова.

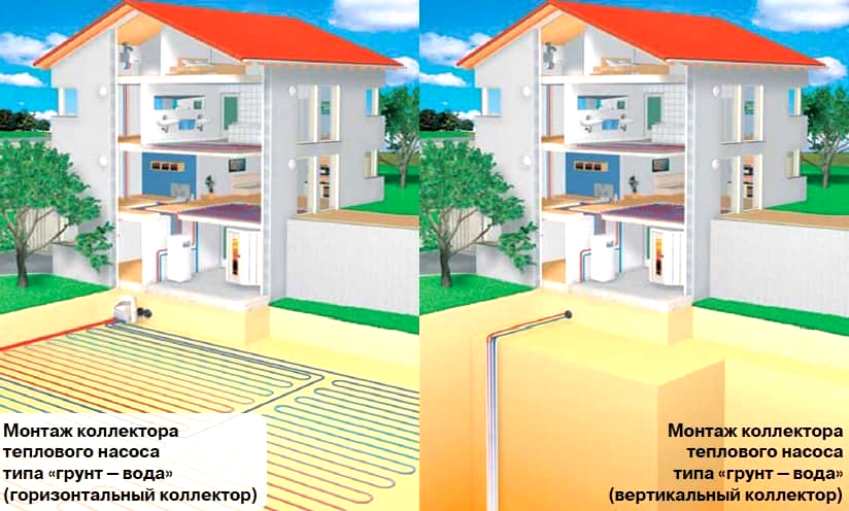

Теплообменник в тепловых насосах типа «грунт – вода» бывает двух видов:

  1. Горизонтальный коллектор.
  2. Вертикальный коллектор.

Горизонтальный коллектор

При данной реализации отбирается тепло, накопленное в верхних слоях почвы в результате солнечного излучения, и коллектор представляет собой несколько контуров пластиковых труб, уложенных под слоем грунта.

Для отопления дома площадью 70 — 100 м² достаточно уложить приблизительно 200 — 320 м трубопровода несколькими петлями-контурами. Для этого нужен участок площадью примерно 150 — 200 м², то есть в 1,5 — 2 раза больше, чем отапливаемая площадь дома. Дальнейшее использование такого участка над коллектором возможно только в качестве лужайки или цветника.

Главное преимущество использования горизонтального коллектора в связке с тепловым насосом — простота монтажа и то, что при прочих равных условиях работы по монтажу оборудования обойдутся немного дешевле, чем бурение скважин.

Вертикальный коллектор

Грунтовые зонды вертикального коллектора представляют собой систему длинных труб, опускаемых в скважины глубиной 50-200 м.

Пространство в скважине вокруг зонда заполняется буровым раствором или цементно-бетонной смесью для защиты труб от повреждений и улучшения теплопередачи. Для дома площадью 70 — 100 м² понадобится 2 — 3 скважины глубиной около 50 м. Располагать скважины следует не ближе 2 м от стены дома, чтобы не повредить фундамент. Также скважины не должны находиться на одной линии течения подземных вод — иначе эффективность теплового насоса уменьшится.

Для вертикального коллектора не требуется большой участок, а на глубинах от 50 м температура грунта выше, потому эффективность теплообмена при использовании данной системы выше на 15 — 20%, чем у горизонтального коллектора.

Преимущества и недостатки геотермальных тепловых насосов

Опыта массовой и, главное, продолжительной эксплуатации тепловых насосов в России немного. Пользователи разделились на два противоположных лагеря: на тех, кто хвалит систему отопления (сюда же стоит отнести продавцов и монтажников) и противников, столкнувшихся с трудностями эксплуатации или недобросовестными компаниями-установщиками.

На основании отзывов можно сделать выводы о достоинствах и недостатках тепловых насосов.

ПреимуществаНедостатки
Низкий расход электроэнергии, на 1 кВт потраченной электроэнергии получают 2,5-3,5 кВт (в реальности) и до 7 кВт (в идеале) тепловой мощностиБольшие финансовые вложения на этапе проектирования и монтажа
Возможность установки в любой местности – в зависимости от региона применяют грунтовые, водяные или воздушные контуры забора внешнего теплаНеобходимость дополнительных источников тепла при температуре воздуха ниже 25°С
Реверсивность – система работает на обогрев зимой и охлаждение летомОпасность для почвенных микроорганизмов – грунт охлаждается, гибнут бактерии, снижается плодородие почвы
Универсальность – можно использовать для отопления дома, нагрева воды для повседневных нужд или воды в бассейнеСистемы эффективны только при оборудовании «тёплого пола» – теплоноситель греется до 50°С, этого недостаточно для эффективной работы радиаторов
Долговечность – зарубежный опыт говорит о 30-50 годах эксплуатации до замены оборудованияНизкая эффективность при небольшом разбросе температур теплоносителя во внешнем контуре и среде прокладки (грунт, вода)
Минимальные затраты на техническое обслуживание
Полная автоматизация процесса
Экологическая безопасность – нет вредных выбросов
Для работы потребуется только наличие электричества

Достоинства проявляются при качественном проектировании, верном выборе оборудования, соблюдении правил монтажа.

Экономия от теплового насоса

Противники тепловых насосов часто говорят, что они имеют большой срок окупаемости, но при этом не учитывают трех фактов:

  1. Стоимость топлива постоянно дорожает, будь то уголь, дрова или газ;
  2. Цена подключения к газу часто гораздо выше, чем цена теплового насоса и его установки;
  3. Тепловой насос имеет большой срок эксплуатации.

То, что отапливать тепловым насосом выгоднее чем электричеством – это факт. Но насколько велика эта выгода? Однозначного ответа на этот вопрос нет. Правда о тепловых насосах такова – в каждом конкретном случае не обойтись без расчетов. В некоторых случаях могут перевесить недостатки тепловых насосов, а в других – преимущества.

Чтобы просчитать нюансы нужно знать:

  1. Какое обслуживание нужно в процессе эксплуатации;
  2. Сколько лет в среднем работает выбранная модель;
  3. Какое количество теплоты потребуется для обогрева квадратного метра (а в некоторых случаях – кубического метра).

Если использовать твердое топливо или газ – стоит учитывать их стоимость и цену оборудования (газового котла, печи, камина и т.д.). Чтобы адекватно оценить минусы и плюсы тепловых насосов нельзя забывать о цене монтажа и подключения.

Практика показывает, что средняя экономия при использовании теплового насоса грунт-вода и использовании теплых полов составляет 400-700% по сравнению с электрическими теплыми полами. Некоторые модели позволяют сократить сезонные затраты на отопление в 10 раз.

Эффективность теплового насоса

Для оценки эффективности теплового насоса служит коэффициент преобразования m, равный отношению передаваемой насосом энергии, к энергии, используемой компрессором для работы всего устройства.

В современных системах тепловых насосов этот коэффициент равен 3 и более. Не вдаваясь в тонкости термодинамических процессов, отмечу, что существует взаимозависимость коэффициента преобразования от разности температуры во входном и выходном контурах теплового насоса. Чем больше перепад этих температур, тем ниже экономность расходуемой компрессором электроэнергии. Также и наоборот.

Кстати, именно поэтому выгоднее обогревать дом теплыми полами с температурой +25-+35оС, нежели обычными бытовыми радиаторами, разогретыми до +70-+90оС. В таких случаях коэффициент m достигает значений 4,5 и более.

Как сделать геотермальный агрегат своими руками?

Зная, что такое отопление от земли, как работает система, рассмотрим способы изготовления приборов самостоятельно:

  • Из старого холодильника. Сначала нужно снять змеевик, он расположен сзади агрегата и будет исполнять роль конденсатора. Змеевик нужно установить в прочную емкость из материала, стойкого к низким, высоким температурам, агрессивным воздействиям. Теперь на конструкцию следует закрепить компрессор, а как испаритель использовать пластиковую бочку. Вся система соединяется, а потом агрегат дополняется полимерными трубами, которые подключены к системе отопления дома, можно запускать оборудование в работу.
  • Из кондиционера. Агрегат нужно модифицировать, поменяв местами наружный и внутренний блоки. Испаритель тут не нужен вообще, так как он уже есть во внутреннем модуле, а передающий тепловую энергию конденсатор установлен во внешнем модуле. Теплоносителем может быть вода, воздух. Система требует оснащения четырехходовым клапаном, который нужно ставить строго по схеме, поэтому для работы лучше пригласить специалиста.

При отсутствии навыков или деталей тепловой насос можно купить в магазине, но стоит оборудование дорого, а учитывая дополнительные затраты на элементы отопления, мастера предпочитают собирать агрегат из подручных материалов, докупая нужные детали.

Погружение горизонтального теплообменника в водоём

Этот способ требует особого расположения домовладения – на расстоянии примерно в 100 м от водоёма, имеющего достаточную глубину. Кроме того, указанный водоём не должен промерзать до самого дна, где и будет расположен внешний контур системы. А для этого площадь водоёма не может быть меньше 200 кв. м.

Этот вариант размещения теплообменника считается наименее затратным, но подобное расположение домовладения все-таки встречается не часто. Кроме того, могут возникать сложности, если водоём относится к объектам общего пользования

Очевидным преимуществом этого метода является отсутствие обязательных трудоёмких земляных работ, хотя с подводным расположением коллектора все-таки придется повозиться. И специальное разрешение на проведение таких работ тоже понадобится.

Впрочем, геотермальная установка, использующая энергию воды, все-таки является наиболее экономичной.

Пару слов об альтернативном отоплении

Каждый понимает термин «альтернативное отопление» по-своему. Кто-то включает в него исключительно использование возобновляемых источников энергии, другие добавляют инфракрасные обогреватели, пленочные полы и множество других вариантов.

Однако классическое альтернативное отопление дома в качестве теплового источника использует именно самопроизвольно-восполняемые природные ресурсы, к которым относятся ветер, солнце, тепло земли. Оно реализуется с приемлемыми для каждого затратами, зато в дальнейшем нет необходимости платить поставщикам.

Одним из самых доступных традиционных источников тепла является газ. Но его стоимость также постоянно растет, увеличивая затраты на отопление. Выходом из ситуации является альтернативное отопление частного дома, которое может быть реализовано многочисленными способами. Самыми распространенными можно назвать:

  1. Энергия ветра
  2. Гелиосистемы (солнечные батареи)
  3. Тепловые насосы
  4. Котлы, работающие на биотопливе

Наглядный видео пример

На что смотреть при обустройстве такого отопления?

Существует большое количество различных модификаций тепловых насосов, предназначенных для помещений любого назначения и размера, а также работающих в разных условиях. Оборудование предназначено для отапливания домов общей площадью 50 до 150 квадратных метров.

Ориентир №1 – жесткость воды

Качество воды скважины или водоема играет важную роль при выборе оборудования. Не все модели способны работать на жесткой воде, содержащей большое количество марганца и железа.

Высокая концентрация этих элементов вредит системе – на трубах быстрее образовывается коррозия, что ведет к уменьшению КПД оборудования и сроков его эксплуатации.

Поэтому перед покупкой теплового насоса берут пробу воды и делают ее анализ на наличие этих и других микроэлементов – сероводорода, аммиака, хлора и т.д. Обычно если в пруду температура превышает +13 градусов, то с большей долей вероятности в воде много ионов железа и марганца.

Таким образом, тепловой насос вода-вода подбирается с учетом жесткости воды. Есть системы, элементы которой максимально защищены от коррозии, но стоят они дороже.

Ориентир №2 – режим работы

Тепловой насос может использоваться в качестве единственного источника тепла или взаимодействовать с другими системами

Поэтому перед выбором модели важно определить, в каком режиме устройство будет работать

  • Моновалентный. Приборы обладают большой мощностью, подходят для отапливания дома.
  • Бивалентный. Менее производительные устройства, дополняют основное обогревательное оборудование.

Для сооружения автономной системы с основным нагревательным агрегатом вода-вода, нужен моновалентный тип.

Ориентир №3 – мощность насоса

Мощность – важный показатель при выборе теплового насоса, так как от него зависит производительность системы. Чем выше мощность, тем выше КПД оборудования, но и расход электроэнергии больший.

Производительность теплового насоса вода-вода подбирается, исходя из реальных потребностей

При выборе устройства с недостаточной мощностью эффективность системы упадет в случае, если теплопотери дома превысят количество отдаваемой системой энергии. Тепловой насос может работать круглосуточно, но эффекта от него не будет из-за понижения температуры воды.

Когда теплопотери постройки ниже, чем теплоотдача системы, то насос обычно автоматически запускается на несколько минут, нагревает воду до установленной температуры, транспортирует ее по системе. После чего выключается до момента, когда температура понизится на несколько градусов. Затем цикл повторяется.

Ориентир №4 – функцинал конкретной модели

Тепловые насосы могут обладать дополнительными функциями, это:

  • Система автоматического управления, которая позволит регулировать микроклимат помещения по вкусу. Управление обычно осуществляется с помощью дистанционного пульта.
  • Функция нагрева воды для горячего водоснабжения.
  • Шумоизоляционный корпус.
  • Возможность подключения к другим системам отопления, солнечным коллекторам, что сделает оборудование для обогрева полностью автономным.

Длительность эксплуатации тепловых насосов вода-вода обычно превышает 30 лет.

Не менее важным при выборе оборудования считают стоимость установки и монтажа.

СОЛНЕЧНЫЕ КОЛЛЕКТОРЫ — ОТЛИЧНЫЙ ВИД АЛЬТЕРНАТИВЫ

Современное отопление частного дома может быть обеспечено за счет многочисленных альтернативных способов обогрева, среди которых солнечный коллектор является одним из наиболее эффективных. В отличие от солнечных батарей, где вырабатывается солнечная электроэнергия, устройство солнечных коллекторов позволяет концентрировать тепловую энергию Солнца и направлять ее на нагревание теплоносителя (воды, масла, воздуха, антифриза и пр.). Циркулирующий в коллекторе теплоноситель нагревается, после чего накопленное тепло передается в резервуар-накопитель для последующего расходования в системе отопления и горячего водоснабжения.

Тепловые насосы грунт-вода

Данные устройства являются самыми универсальными альтернативными источниками отопления загородного домовладения в плане зависимости от климатической зоны.

Принцип их функционирования основан на том, что даже на глубине нескольких десятков метров в районах вечной мерзлоты, температура грунта превышает ноль градусов.

Теплообменники, предназначенные для отбора тепла у грунта, представляют собой зонды, которые погружают в специальные скважины. Требуется прокладка магистралей, длина которых превышает не один десяток метров, а помимо высокой цены насоса и сама стоимость его монтажа немаленькая. Так бурение одной скважины обходится примерно в несколько тысяч рублей на один погонный метр, а ведь она нужна не одна. Кроме этого, еще требуется установить насос и погрузить в скважину зонды.

Немного дешевле будет стоить монтаж насоса грунт-вода, имеющего горизонтально расположенный коллектор. Теплообменники погружают в траншеи ниже, чем находится уровень промерзания. Недостаток такого отопления заключается в большой площади, необходимой для установки теплового насоса. Полученное тепло расходуется на подогрев воды для бытовых нужд и передачи тепловой энергии отопительным приборам.

Ветер в помощь – получаем тепло из воздуха

Отличный вариант для получения электричества – обычный ветряк. Даже там, где сильные движения воздушной массы довольно редки, слабые порывы способны раскрутить вертикально ориентированные лопасти, которые вращаются независимо от направления ветра. Несколько таких установок способны выдать около 2-3 киловатт, что вполне обеспечит работу электрического тёплого пола или инфракрасных панелей. Преимущество перед солнечными батареями очевидно – нет зависимости от тёмного или светлого времени суток, ветер дует и ночью. Но при этом стоимость подобного проекта может оказаться довольно велика. Впрочем, когда речь идёт не о самоокупаемости ветряка, а о комфорте зимой, можно один раз пойти на большие финансовые затраты.

Недостаток ветрогенераторов – необходимость сначала получить электроэнергию, а уже потом тепло. Неизбежны ощутимые потери в такой цепочке, то есть, у системы довольно низкий КПД. Однако, если изготовить ветряк своими руками, можно существенно снизить затраты и при этом обеспечить дом постоянным источником электрической энергии, от которой могут работать не только котлы отопления, но и бытовые приборы. Единственное условие – размещать генератор нужно на расстоянии порядка 100 метров от дома, чтобы гул лопастей и вибрация штанги не оказывали негативного воздействия на нервную систему жильцов.
