Цены на рекуператоры
В поисках рекуператора мы встретим устройства стоимостью от трех до дюжины тысяч рублей
Что мы получаем, заплатив больше? Вероятно, продукт уважаемой марки, но это не должно быть гарантией того, что устройство будет соответствовать нашим ожиданиям. Обратите внимание на детали его реализации. Например, герметичность его корпуса, его жесткость и хорошая тепло- и звукоизоляция очень важны. В этом отношении самые дешевые продукты определенно уступают более дорогим
В этом отношении самые дешевые продукты определенно уступают более дорогим.
Рекуператор обычно работает в течение всего года без перерывов, поэтому обязательно используйте вентиляторы хорошего качества, желательно от известного производителя. Они должны быть не только долговечными, но и тихими и энергосберегающими. Бывает, что по привлекательным ценам предлагаются устройства, которые потребляют столько электричества, что его стоимость сокращает экономию за счет рекуперации тепла более чем вдвое. Конечно, насколько велика эта экономия, зависит, прежде всего, от эффективности теплообменника.
Интересно, является ли его стоимость, заявленная продавцом, надежной. Что касается продукции неизвестных брендов, часто случается, что в этом направлении не проводилось никаких исследований. Немногие рекуператоры способны восстанавливать почти 90% тепла и являются устройствами, относящимися к самым дорогим. Дешевые продукты с заявленной эффективностью 90% фактически восстанавливают почти вдвое меньше.
Способ защиты рекуператора от замерзания оказывает большое влияние на эффективность. В более дорогих устройствах для этой цели используются современные системы управления, благодаря которым снижается эффективность рекуперации тепла при отрицательной температуре. Платить за это, разумеется, не имеет смысла, если мы намерены создать наземный теплообменник. Но тогда вы должны быть готовы к дополнительным расходам от четырех до почти десяти тысяч рублей в зависимости от того, из каких материалов мы это сделаем (самые дорогие – это специальные трубы с антибактериальным покрытием) и к каким трудностям, связанным с геологическими условиями или небольшим пространством, мы столкнемся.
Сметы расходов
Стоимость естественной вентиляции в доме Муратор М93а– Воздуховоды из бетонных блоков – 2615 руб.– Утепление дымохода и фасад – 2255 руб.– Заглушки дымохода – 130 руб.– Решетки (жалюзи) в дымоходе (8 предметов) – 700 руб.– Оконные регулируемые воздушные вентиляторы * (11 шт.) – 715 руб.– Решетки вытяжные вентиляционные из ПВХ (7 шт.) – 245 руб.ИТОГО: 6 660 руб.
* чувствительные к влажности диффузоры – с автоматическим регулированием производительности в зависимости от влажности воздуха – обойдутся в 2090 рублей.
Стоимость вентиляции с рекуператором в доме Муратор ЭМ93а– Воздуховоды из бетонных блоков ** – 710 руб.– Экспедиция по утеплению дымоходов и фасадов – 1740 руб.– Заглушки дымохода – 95 руб.– Вентиляционные решетки в дымоходе (4 шт.) – 350 руб.– Вытяжные решетки из ПВХ (2 шт.) – 70 руб.– Воздуховоды и фитинги из оцинкованной жести – 2000 руб.– Изоляция – 1000 руб.– Приточно-вытяжные диффузоры (14 шт.) – 210 руб.– Наземный теплообменник из пластиковых труб диаметром 200 мм и длиной 40 м – 3300 руб.– Забор наружного воздуха – 700 рублей, вытяжка – 150 рублей– Крышная пусковая установка – 200 руб.– Рекуператор с объемом воздуха 240 м3 / ч, компрессией 205 Па и эффективностью 85% – 7000 руб.ИТОГО: 17 525 рублей.
** гравитационная вентиляция использовалась в гараже и котельной
Общие сведения и принцип работы
Технология обеспечивает сохранение и возвращение «внутреннего» тепла, которое предназначено для выдувания на улицу одновременно с вытяжкой. В процессе постоянной циркуляции потоки движутся в двух направлениях. Из помещения отработанный тёплый воздух удаляется через теплообменник, а поступающий холодный поток благодаря теплообмену нагревается и обеззараживается. При этом температурный режим можно регулировать при возможности сохранения не только тепла, но и прохлады.
Основные этапы:
- сбор воздуха;
- подача его с помощью вентилятора в систему;
- прохождение через рекуператор;
- вытяжка и удаление за пределы вентилируемого помещения;
- поступление наружного воздуха с пропусканием через рекуператор;
- частичная передача тепла от вытяжного поступающему потоку.

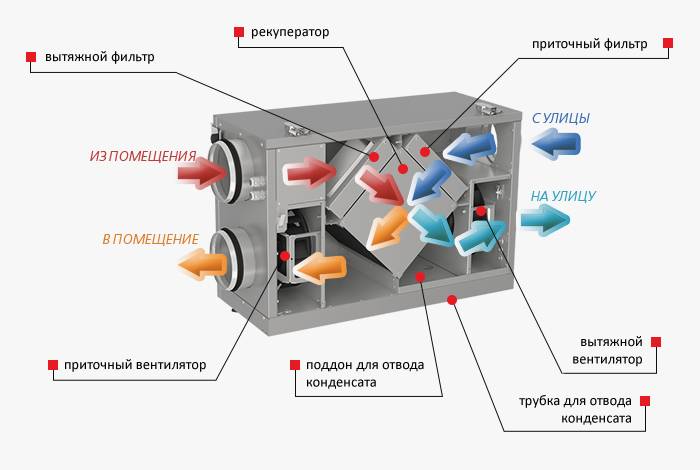

Основные элементы и принцип работы

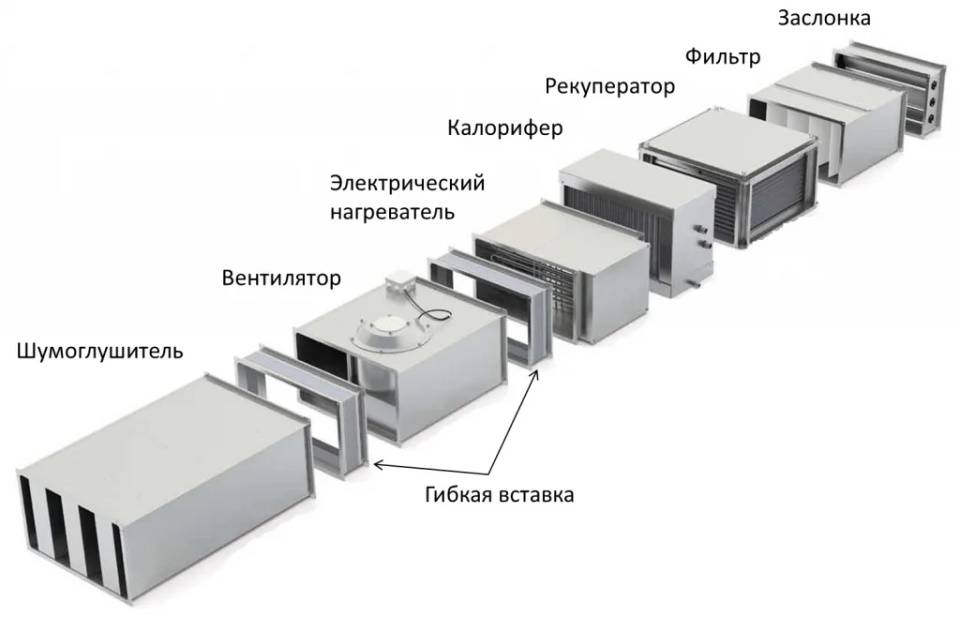

Вентиляционная система
- Воздушный клапан, который необходим для того, чтобы воздух попадал в систему, только когда она включена. Он может быть автоматизирован путём открывания во время включения и закрывания во время выключения установки.
- Фильтр, необходимый для очищения от пыли, запаха, поступающего воздуха. От того какой набор фильтров в данной системе будет зависеть уровень и качество очистки воздуха.
- Нагреватель обеспечивает нагревание входящего воздуха до необходимой температуры. Он может быть электрическим и водяным.
- Вентилятор выступает основным элементом данной системы, обеспечивая поступление наружного воздуха в помещение. Происходит это благодаря давлению, который создаёт вентилятор.
- Глушитель шума необходим для того, чтобы максимально снизить уровень шума, который создаёт вентиляционная система.
Таким образом, принцип действия приточной вентиляционной установки заключается в подаче чистого, без токсинов и пыли, нагретого до нужной температуры воздуха, путём его принудительного нагнетания в помещение. Воздух, который попадает в воздуховодный канал системы, подвергается определённой обработке, проходя через фильтр и элементы конструкции с разным уровнем отчистки от загрязняющих веществ. Что касается температуры подаваемого воздуха, то он может поддаваться как нагреванию, так и охлаждению. Качество и параметры входящего потока могут варьироваться в зависимости от того, какого результата необходимо достичь.

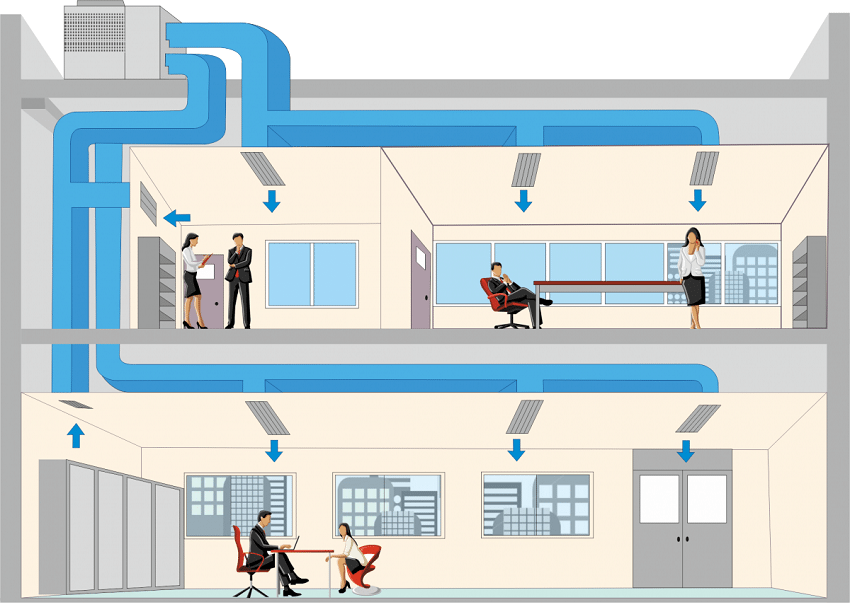

Приточно-вентиляционная система
Именно поэтому приточные вентиляционные установки очень популярны в жилых, дачных домах, коттеджах, где постоянно необходимо поддерживать нормальные условия для проживания. Также устанавливаться такая система может в помещениях производственного, офисного, ресторанного, магазинного, складского типа. При этом следует располагать вентиляцию в помещении, где исключена возможность попадания влаги, сырости, тепла, газовых образований. То есть это не может быть ванная комната, туалет, душевая, кухня и т.д.
Высокое давление, которое образуется вследствие работы приточной вентиляционной установки, как бы принуждает отработанный воздух покидать помещение. Выход происходит через специальные строительные шахты, щели в дверях и окнах. То есть отток загрязнённого воздуха происходит естественным способом.
Рейтинг моделей
Выбирая приточно-вытяжную систему с подогревом, многие люди обосновано обращают внимание на Mmotors эко-свежесть 01 standart. Стандарт канала для прохода воздуха тут составляет 100 мм. Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м
Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления
Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м. Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления.
Стоит отметить:
наличие угольного фильтра, подавляющего запахи гари;
определитель концентрации углекислоты;
пригодность для отдельных помещений, в том числе медицинских учреждений;
двухступенчатая регулировка скорости;
датчик для замера влажности;
малошумный электромотор на очень совершенных радиальных подшипниках.
Суммарная мощность электропривода составляет всего 18 Вт. За час обеспечивается обновление воздуха на площади до 100 кв. м. По желанию добавляется пульт управления, работающий на инфракрасных лучах. Но, разумеется, рынок этой моделью далеко не ограничивается. И многие эксперты полагают, что лучшим выбором может стать настенный рекуператор высокого класса.
Надо только тщательно подбирать линейный размер, чтобы обеспечить совместимость. Для изготовления теплообменников Shuft применяют добротную оцинкованную сталь толщиной минимум 0,7 мм. Поддон для дренажа тоже изготавливают из оцинкованной стали, при необходимости его можно снимать.
Важные особенности:
пригодность для жилых, административных и основных производственных объектов;
непригодность для систем аспирации;
непригодность для воздуха, содержащего токсичные и едкие примеси, муку, пары клея;
патрубок для сброса конденсата диаметром ½ дюйма;
алюминиевая теплообменная кассета.
Штуцером для отводного канала под конденсат оснащается теплообменник Korf/ PR 40-20. Изготовитель заявляет, что КПД теплообмена может достигать 70%. Пластинчатое устройство, как и предыдущие модели, рассчитано на каналы размером 0,2х0,4 м. Повысить эффективность помогают пластины из алюминия, наибольшая толщина которых не более 0,2 мм. Точный расчет позволяет добиться оптимального баланса между производительностью и механической прочностью.
На 150 кв. м., даже и на 200 кв. м. уверенно рассчитана модель Dantex DV-200HRE. Этот рекуператор отлично поддерживает микроклимат в доме при температурах от — 20 до 40 градусов. Предусматривается использование каналов на 146 мм. Громкость звука при работе в различных условиях заявлена от 32 до 39 дБ. Производитель обещает, что можно будет четко регулировать уровень влажности в доме.
Прочие параметры:
внешнее атмосферное давление в статике до 60 Па;
эффективность при энтальпии 49/51%;
собственная масса устройства 18 кг;
электроснабжение от сети напряжением 220-240 В;
опция программирования работы по времени;
возможность подключения дополнительного электрического нагревателя (внутри или снаружи рекуператора).
RCS 350 отличается более широким диапазоном допустимых температур. Этот аппарат выручит и при — 28, и при +50 градусах. Его суммарная производительность даже выше, чем у предшествующей модели — за час можно обновить воздух на площади 330 кв. м. Это уже вполне достойно даже для крупного частного коттеджа.
Electrolux STAR EPVS-1100 не может похвастать широтой температурного диапазона, тот составляет всего от — 15 до + 40 градусов. Зато производительность рекордно велика — до 1100 кв. м. за 1 час. «Звезда» будет гонять воздух по каналу диаметром 250 мм, создавая при этом шум до 41 дБ. Что, впрочем, все равно не заглушит даже разговора обычным голосом. Наибольшее статическое давление составит 350 Па, а общая масса агрегата равна 66,5 кг.
Приточно-вытяжная вентиляция. Виды вентиляционных систем
В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по комплектации и функциональным особенностям.
Система вентиляции обеспечит очищение приточного воздуха путем фильтрации, его нагрев, охлаждение, а иногда и увлажнение
Система приточно-вытяжной вентиляции с рекуператором
Основная функция приточно-вытяжной вентиляции с рекуперацией тепла состоит в обеспечении свежим и в то же время теплым воздухом в холодный сезон, и охлажденным – в жаркий период.
Эта система устроена так, что в зимний период поток теплого отработанного воздуха не просто выводится наружу, а проходит через теплообменный блок и отдает свое тепло входящему холодному воздуху. В результате этого помещение насыщается свежим, но уже теплым воздухом. В летнее время происходит обратный процесс, при котором поступающий воздух уже охлаждается. Причем схема установки такова, что оба потока (входящий и удаляемый) не смешиваются между собой.

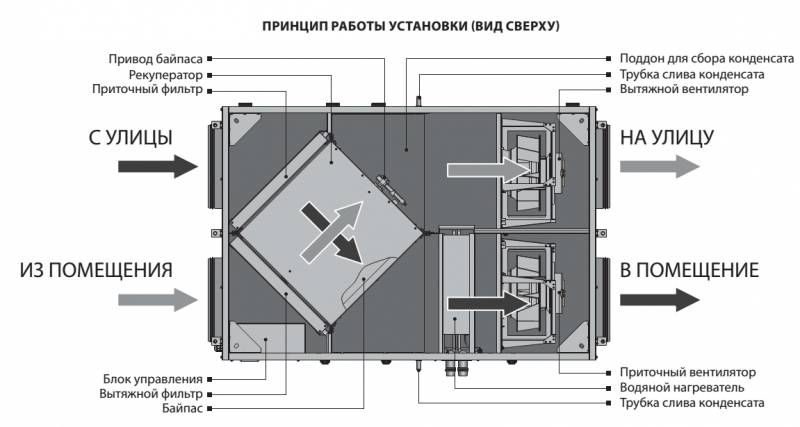

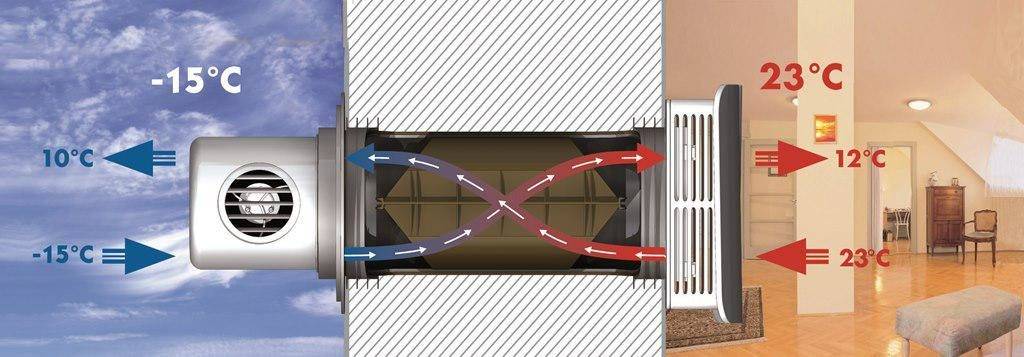

Принцип работы рекуператора с подогревом

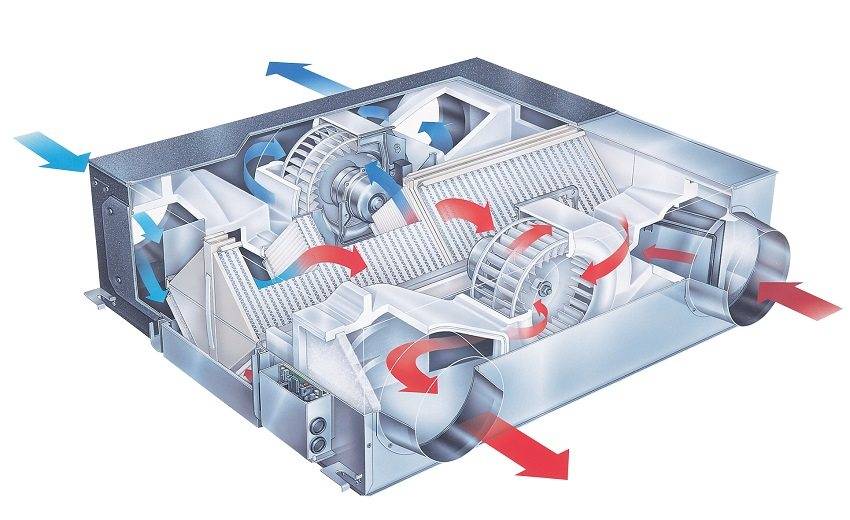

Процесс рекуперации тепла обеспечивается специальным устройством – рекуператором. Различают два вида рекуператора: роторный и пластинчатый. Пластинчатый рекуператор тепла включают в проект вентиляции в регионах, где зимы не столь суровы. Такое устройство экономично по стоимости и вполне справляется с утилизацией тепла при минусовой температуре до 15 градусов. Для вентиляционных установок, применяемых в областях с более холодными зимами, используют роторные устройства. Они более затратные, но эффективные, и окупаются за счет экономии на отоплении помещений.
Системы приточно-вытяжной вентиляции с рекуперацией тепла широко используются на различных объектах: дома, загородные коттеджи, офисы, сети гостиниц и ресторанов, спортивные комплексы, производственные здания.

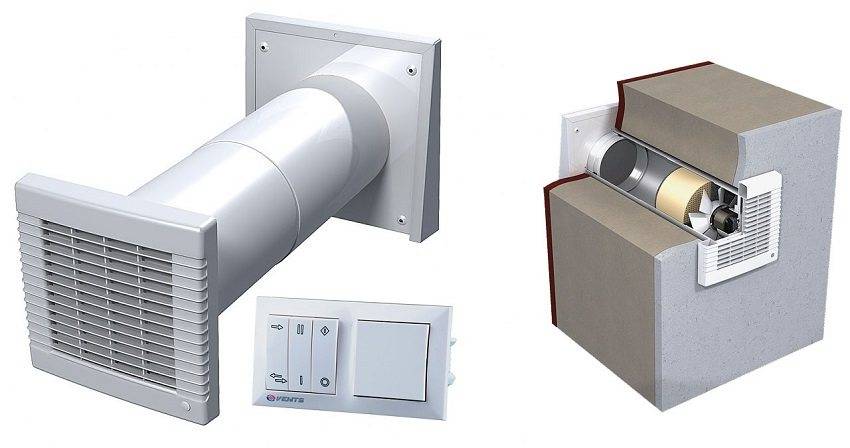

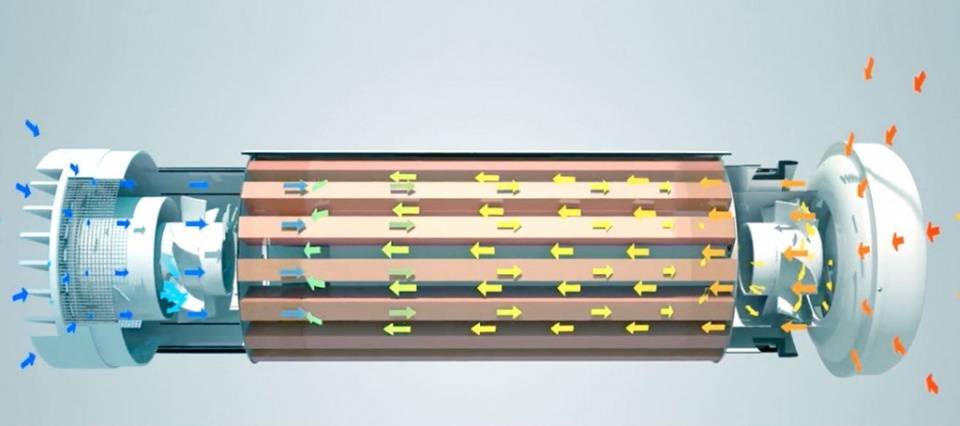

Рекуператор легко установить в стеновом отверствии дома

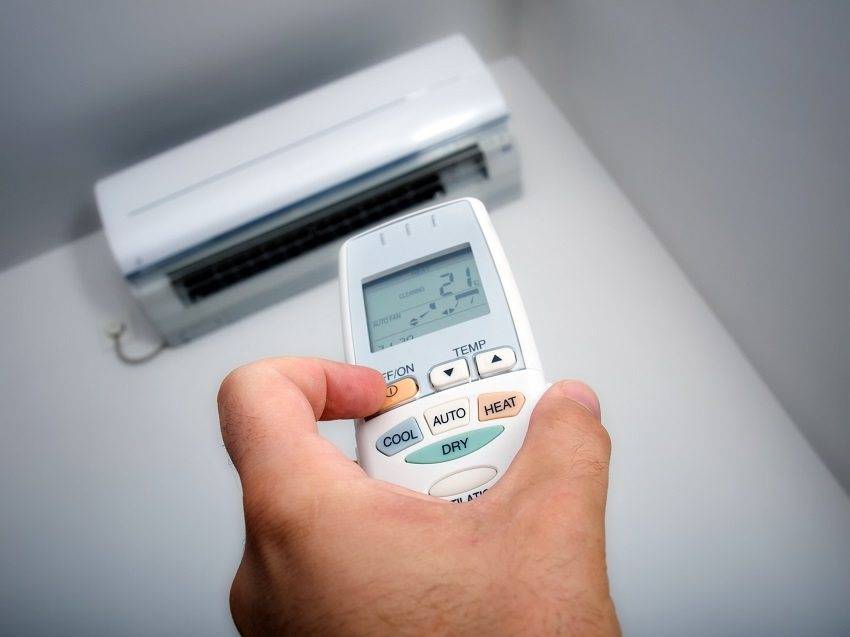

Система приточно-вытяжной вентиляции с кондиционированием
Приточно-вытяжная вентиляция с кондиционированием объединяет в себе систему вентиляции и кондиционер в одном теплоизолированном блоке со встроенной автоматикой. Такая система вентиляции обеспечивает прямоточную подачу нагретого или охлажденного воздуха. Имеет несколько режимов мощности вентилирования и кондиционирования, которые устанавливаются автоматически. Это происходит благодаря регуляторам, которые проверяют состояние микроклимата в помещении и, в зависимости от этого, назначается тот или иной режим.
Схема комбинированной приточно-вытяжной системы с вентиляцией и кондиционированием
Установки приточно-вытяжной вентиляции с кондиционированием отличаются высокой производительностью и имеют ряд существенных достоинств:
- нет необходимости во внешних сетях трубопровода и выносных блоках;
- незначительная степень шума;
- небольшие габариты и вес;
- простота в управлении.
Автоматика позволяет сделать настройку так, что пользователю не понадобится изменять регулировки на протяжении всей эксплуатации прибора независимо от сезона.

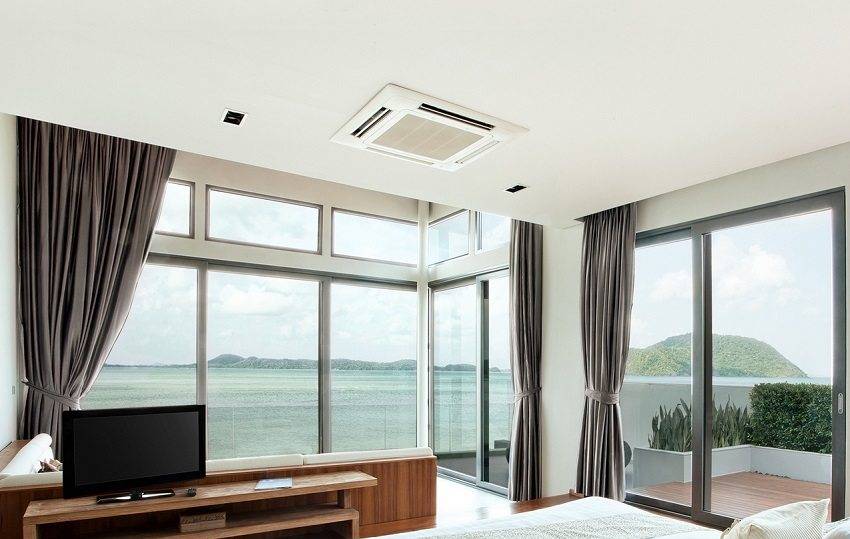

Очищенный воздух — залог здоровья и комфорта
Система вентиляции с принудительным охлаждением
Приточно-вытяжные установки могут быть использованы для эффективного охлаждения воздуха в летний жаркий период. Такие установки дополнительно оснащаются различными видами оборудованием для охлаждения:
- блок водяного охлаждения;
- компрессорно-конденсаторный блок;
- блок сочетания холодильной машины и теплового насоса (система чиллер фанкойл).
Одним из наиболее используемых в вентиляции способов охлаждения является подключение к холодному водоснабжению, за счет которого охлаждается до нужной температуры приточный поток воздуха. Такая системы наиболее рациональны для больших объектов или помещений, где предусмотрено хранение продуктов, и не используется в домах и офисах.
Автоматическое управление системой вентиляции позволяет легко создать комфортные условия обитания
Руководство по покупке — какой рекуператор купить?
В осенне-зимний период недостаточная вентиляция, вызывающая потери тепла, может сказаться на стоимости отоплении всего дома. Поэтому для обеспечения не только комфорта, но и меньших затрат стоит купить хороший рекуператор. Это улучшит воздухообмен, снизив при этом потери тепловой энергии. Мы подготовили руководство, в котором вы можете прочитать, какой рекуператор выбрать, чтобы он приносил наилучшие результаты.
КПД рекуператора
Самым важным параметром, который следует учитывать при выборе рекуператора, является его КПД, то есть возможная рекуперация тепла. Он указывается в процентах и указывает, сколько тепловой энергии сохраняется во время воздухообмена. Чем выше параметр, тем лучше. Обычно КПД рекуператоров достигает от 80% до 98%. Высокая рекуперация тепла снижает затраты на отопление здания.
КПД рекуператора
Лучший рекуператор должен иметь не только адекватный КПД, но и хороший КПД. Он измеряет, сколько воздуха проходит через систему за определенный период времени, чаще всего за час. Этот параметр влияет на эффективную работу рекуператора. Его эффективность следует правильно подбирать с учетом размеров помещения или всего дома. Благодаря этому удастся эффективно удерживать тепло и правильный воздухообмен. Параметр, на который также стоит обратить внимание при покупке, — это давление. Он показывает, какое сопротивление в установке может преодолеть данный рекуператор, то есть его фактический КПД. Степень сжатия обычно обозначается символом Па, и оптимальное значение составляет от 150 до 200 Па. Однако не всегда производители предоставляют этот параметр
Приточно-вытяжная вентиляция. Виды вентиляционных систем
В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.
Система приточно-вытяжной вентиляции с рекуператором
Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.
Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.
Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.
Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.
Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.
Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.
Система приточно-вытяжной вентиляции с кондиционированием
Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.
Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.
Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:
- низкий уровень шума;
- нет необходимости во внешних трубопроводах или выносных блоках;
- простота эксплуатации.
- малые габариты и вес;
Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.
Система вентиляции с принудительным охлаждением
Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:
- компрессор и конденсаторный блок;
- блок водяного охлаждения;
- комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).
Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.
Системы с рекуператором
Подогрев приточного воздуха может осуществляться и за счет рекуператора. Данные устройства подразделяются на два типа:
- Роторные рекуператоры – работают за счет электричества. Внутри цилиндрического корпуса монтирован роторный элемент, который непрерывно вращается между клапанами приточного и выводящегося воздуха. По размерам рекуператор такого типа достаточно большой. КПД достигает 87 %.
- Пластинчатые рекуператоры состоят из пластин, которые объединяются. Свежий воздух и «отработанный воздух» проходят по отдельным каналам навстречу друг другу. Они не смешиваются, холодный приточный воздух нагревается за счет теплого выводящегося ветрового потока. Такие рекуператоры компактные.
Проектирование и расчет вентиляционной системы
Проектирование приточно вытяжной вентиляции обычно начинается с составления общего плана здания с указанием площади и назначения каждого отдельного помещения. После этого разрабатывается схема вентиляции помещений, предусматривающая все необходимые элементы и места их установки.
Перед тем как рассчитать приточно вытяжную вентиляцию необходимо определить ее основные параметры, к которым относится:
- производительность системы, обеспечивающая требуемый воздухообмен в помещениях;
- необходимое давление в системе, создаваемое вентиляторами;
- скорость потока воздуха в воздуховодах и площадь их сечения;
- допустимые уровни шумов при работе системы;
- мощность воздухонагревателя для поступающего наружного воздуха.
Существующие нормы приточно вытяжной вентиляции предписывают минимально необходимый воздухообмен в помещениях, который зависит от их площади и числа пребывающих в них людей. Для жилых помещений нормы составляют 2-3 кубометра в час на один квадратный метр или 20-30 кбм/ч на одного взрослого человека. Для бытовых помещений (кухня, ванная комната, туалет и пр.) с высоким содержанием в воздухе вредных примесей, неприятных запахов или повышенной влажности, эти нормы увеличиваются в два или три раза.
Рабочее давление в воздуховодах зависит от технических характеристик вентиляторов: производительности (кбм/ч) и создаваемом полном давлении в рабочей зоне (Па), а также от типа и размера сечения трубопроводов, их длины, наличия поворотов, переходов и других добавочных элементов вентсистемы. При расчете должны учитываться удельные потери давления в воздуховодах, измеряемые в Паскалях на один погонный метр трубопроводов, которые определяются с помощью специальной диаграммы.
Полное давление, создаваемое вентилятором, должно превышать общие потери в вентиляционной системе. Поэтому, чем длиннее и сложнее по устройству и конфигурации воздухопроводная сеть, тем мощнее должен быть вентилятор.
Приточно вытяжная механическая вентиляция должна обеспечивать скорость воздушного потока в пределах 3-5 м/с. Превышение этого предела приводит к снижению рабочего давления в системе и возникновению сильных аэродинамических шумов, недопустимых в жилых и рабочих помещениях.
Площадь сечения воздуховодов рассчитывается с учетом требуемого расхода воздуха и скорости воздушного потока по специальной диаграмме.
Например, для жилого помещения с воздухообменом 500 кбм/ч и скоростью воздуха 5 м/с размер сечения должен быть не менее 160х200 мм для прямоугольного или 200 мм в диаметре для круглого типа воздуховодов.
Мощность используемого воздухонагревателя зависит от температуры наружного воздуха и производительности системы и рассчитывается по формуле:
Мощность нагревателя (Вт) = Разность температуры на входе и выходе системы (°С)*Производительность системы (кбм/ч)/Постоянный коэффициент (2,98).
Например, для квартиры с воздухообменом в 400 кбм/ч и разностью температур 28°С (на улице -10°С, внутри +18°С) мощность нагревателя составит: 400*28/2,98=3758 Вт или 3,8 кВт.
Для жилых помещений типичная мощность калорифера обычно составляет 1-5 кВт, для офисных – 5-20 кВт.
Особенности монтажа и обслуживания системы
Для эффективного вентилирования воздуха в помещениях необходим правильный и качественный монтаж приточно вытяжной вентиляции, который, в зависимости от сложности системы, может быть выполнен самостоятельно или специалистами в данной сфере.
Установленная приточно вытяжная вентиляция своими руками позволяет значительно сократить затраты, но при этом увеличивается риск совершения ошибок в расчетах и/или монтаже и получение неработоспособной системы, что может привести к еще большим расходам на их устранение.
Чтобы обеспечить работоспособность системы, необходимо проводить периодическое техническое обслуживание приточно вытяжной вентиляции, которое заключается в проверке состояния и герметичности соединений воздухопроводной сети, чистке или замене фильтрующих элементов, контрольных замерах основных параметров системы, работы автоматики и т.д.
Учитывая специфику выполняемых профилактических работ, обслуживание приточно вытяжной вентиляции лучше всего доверить профессионалам, имеющим необходимое оборудование и соответствующие навыки.

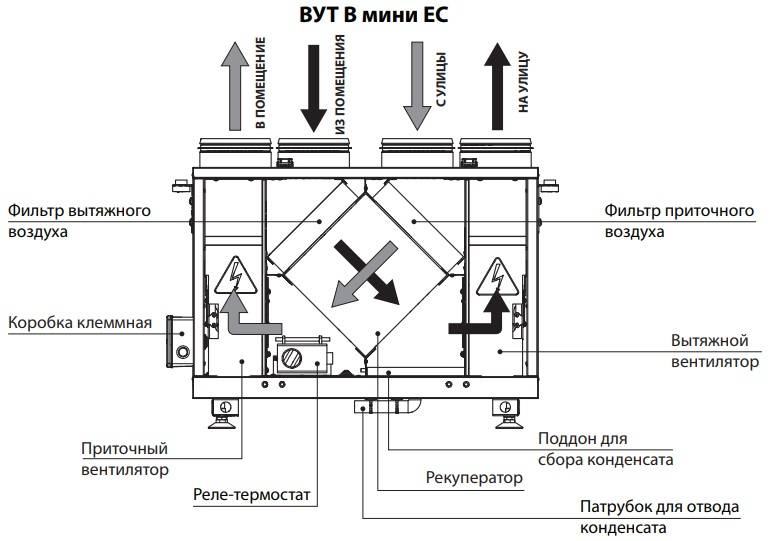

Устройство
Конструкция вентиляционного агрегата с рекуперацией достаточно простая и включает:
- корпус, изготовленный из листовой стали, алюминиевого профиля и сэндвич-панелей. Оборудован шумоизоляцией, теплоизоляцией и защитой от вибрации;
- воздуховоды с клапанами и заслонками для распределения потоков;
- выходные и входные решётки;
- вентилятор для вытяжки и подачи;
- система фильтров для предотвращения попадания посторонних предметов, грязи и пыли;
- блок рекуперации;
- электронный блок управления;
- дополнительные системы для увлажнения, ионизации, датчики CO2, генератор холодной плазмы.
