Как составить проект для подключения электрики к частному дому

Как получить разрешение на подключение

Итак, с количеством фаз, разновидностью дополнительных источников питания и т. д. вы определились. Что же дальше? В каком порядке к ЛЭП подключается частный дом? Электроснабжение загородных зданий контролируется той сетевой поставляющей компанией, в зоне ответственности которой они находятся. К ее специалистам и нужно будет обратиться, собрав необходимый пакет документов. Их перечень следует узнать заранее.

После получения документов сетевая компания подготовит техусловия на электроснабжение частного дома. Скорее всего, их придется согласовать с различными смежными организациями. Далее заключается договор. После того как сеть будет смонтирована, на место приезжает представитель сетевой организации и выполняет ее проверку на соответствие требованиям, изложенным в техусловиях. Осмотр производится при участии всех заинтересованных сторон. Далее Ростехнадзором выдается разрешение на эксплуатацию сети.

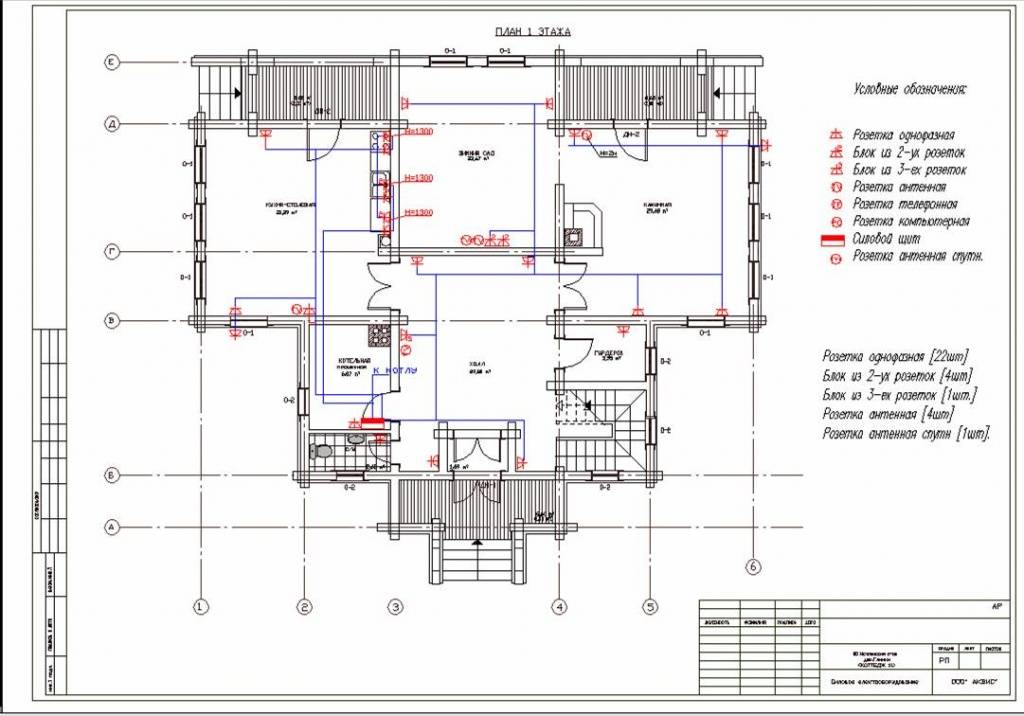

Проектирование электрической сети

Наружную проводку прокладывают в кабель-каналах На основе рассмотренной схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа

Подготовительные процедуры начинаются с выбора способа, которым предполагается прокладывать электрическую проводку. Для частного дома из бруса, например, наиболее подходящей считается наружная прокладка, при которой она тянется по поверхности стен. При желании ее можно скрыть в заранее подготовленных пластиковых кабельных каналах.

К скрытой прокладке приходится прибегать в частных домах, возведенных из кирпича, пенных блоков и подобных им негорючих материалов.

Расчет суммарной нагрузки

На следующей стадии работ необходимо рассчитать суммарную нагрузку, приходящуюся на все подключенные к сети потребители, что очень важно для последующей разбивки их на группы. Для этого нужно разобраться с количеством приборов и максимальной потребляемой каждым из них мощностью

Этот показатель проще всего будет узнать из паспорта, который прикладывается к любому из бытовых изделий.

Распределение нагрузок по группам


Распределение электрической нагрузки в доме Разбивка потребителей проводится с учетом того, что суммарная мощность одной группы линий розеток и приборов освещения не должна превышать 16 Ампер. Опираясь на это требование, нужно распределять имеющиеся нагрузки на отдельные группы.

Для подключения и обслуживания мощных нагрузок наподобие электрической печи в группу потребителей потребуется установить автомат с номиналом 25 Ампер.

Распределение по группам производится с учетом их распределения по комнатам и зависит от мощности конкретной нагрузки. ПУЭ рекомендует отделять групповые линии освещения от силовых розеток, что актуально для строений с большим количеством комнат.

Выбор электропроводки

Перед самостоятельной прокладкой электропроводки в частном доме необходимо тщательно рассчитать сечение входящих в ее состав проводников. От корректности проведения этой процедуры зависит долговечность и пожарная безопасность всей системы электроснабжения.

Сечение проводников полагается выбирать с учетом найденной расчетным путем нагрузки на все виды групповых линий. Чтобы избежать ненужных расчетов и упростить выбор этого показателя, обычно исходят из номинального тока групповых АВ.

Обязательно учитывается и тип прокладки проводки (закрытый или открытый), поскольку для проводников, проложенных разными способами, условия для отвода тепла будут различными. В обоих случаях для групповых линий освещения сечение выбирается не более 1,5 мм квадратных, а для силовых (розеточных) – не менее 2,5 кв. мм.

Зачем нужен электропроект

Важная функция, которую выполняет проект электрики – точный расчёт пропускной способности внутренней сети, с учётом индивидуальных особенностей конструктивного строения небольшого дачного домика или двухэтажного коттеджа.

Согласно Российскому законодательству, а в частности «Правилам технологического присоединения к электрическим сетям», создание проекта энергоснабжения частного дома, с общей потребляемой мощностью до 15 кВт, включая предыдущие подключения, не требуется. При подаче заявления в энергоснабжающую организацию на технологическое подключение надо предоставить простой расчёт суммарной мощности потребления от всех источников и однолинейную схему энергоснабжения.

Однако, некоторые энергоснабжающие организации вносят в договор пункт о том, что заявитель обязан предоставить электротехнический проект, с указанием схемы электропроводки и с обязательным указанием точек потребления и учёта электроэнергии.

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:


Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Проектирование электрической сети

Наружную проводку прокладывают в кабель-каналах На основе рассмотренной схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители

Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы

Выбор способа монтажа

Подготовительные процедуры начинаются с выбора способа, которым предполагается прокладывать электрическую проводку. Для частного дома из бруса, например, наиболее подходящей считается наружная прокладка, при которой она тянется по поверхности стен. При желании ее можно скрыть в заранее подготовленных пластиковых кабельных каналах.

К скрытой прокладке приходится прибегать в частных домах, возведенных из кирпича, пенных блоков и подобных им негорючих материалов.

Расчет суммарной нагрузки

На следующей стадии работ необходимо рассчитать суммарную нагрузку, приходящуюся на все подключенные к сети потребители, что очень важно для последующей разбивки их на группы. Для этого нужно разобраться с количеством приборов и максимальной потребляемой каждым из них мощностью

Этот показатель проще всего будет узнать из паспорта, который прикладывается к любому из бытовых изделий.

Распределение нагрузок по группам


Распределение электрической нагрузки в доме Разбивка потребителей проводится с учетом того, что суммарная мощность одной группы линий розеток и приборов освещения не должна превышать 16 Ампер. Опираясь на это требование, нужно распределять имеющиеся нагрузки на отдельные группы.

Для подключения и обслуживания мощных нагрузок наподобие электрической печи в группу потребителей потребуется установить автомат с номиналом 25 Ампер.

Распределение по группам производится с учетом их распределения по комнатам и зависит от мощности конкретной нагрузки. ПУЭ рекомендует отделять групповые линии освещения от силовых розеток, что актуально для строений с большим количеством комнат.

Выбор электропроводки

Перед самостоятельной прокладкой электропроводки в частном доме необходимо тщательно рассчитать сечение входящих в ее состав проводников. От корректности проведения этой процедуры зависит долговечность и пожарная безопасность всей системы электроснабжения.

Сечение проводников полагается выбирать с учетом найденной расчетным путем нагрузки на все виды групповых линий. Чтобы избежать ненужных расчетов и упростить выбор этого показателя, обычно исходят из номинального тока групповых АВ.

Обязательно учитывается и тип прокладки проводки (закрытый или открытый), поскольку для проводников, проложенных разными способами, условия для отвода тепла будут различными. В обоих случаях для групповых линий освещения сечение выбирается не более 1,5 мм квадратных, а для силовых (розеточных) – не менее 2,5 кв. мм.

Сколько стоит?


Постановление № 129 от 2011 года говорит, что при мощности до 15 кВт, расстоянии до столба 300 и 500 метров подключение будет стоить 550 рублей.

В том случае, если нагрузка является более высокой, либо расстояние больше, то подключение будет рассчитываться по коммерческим расценкам. Соответственно, в таком случае стоимость будет намного больше.

Так в Московской области подключение 1 кВт мощности приходится платить от 10-и тысяч рублей. Так если нужна мощность 16 кВт, то придется отдать за подключение порядка 160-и тысяч рублей. По коммерческим расценкам будет рассчитываться плата, если в сельской местности расстояние до столба превышает 500 метров, в городской &#8212, 300 метров.

Именно по этой причине необходимо перед приобретением выяснить, где именно располагается ближайший подключенный столб. В зависимости от этого будет варьироваться стоимость подключения. Существует серьезная разница между стандартной суммой 550 рублей и сотнями тысяч.

Иногда происходят ситуации, когда требуется 15 кВт, при этом столб стоит на указанном расстоянии, но все равно просят оплатить работы отдельно. Такого права у компании нет, данные требования незаконны.

Это касается и тех случаев, когда требуется повышение мощности оборудования, модернизация, в этом плане закон для всех является одинаковым. Стоимость подключения при таких условиях будет составлять 550 рублей.

Распределительный щиток

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

  1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
  2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
  3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

  • счётчик электроэнергии;
  • вводной автомат, он отвечает за электроснабжение всего дома;
  • несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
  • устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Схема электросети дома


Подключение СИП к дому В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

  • Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
  • После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
  • Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

  • при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
  • в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
  • при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

  1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
  2. Вторым размещается электросчетчик.
  3. Затем ставится общий автомат защиты.
  4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Планировка внутреннего электроснабжения

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Рассмотрим вкратце каждый из них по отдельности.

Открытая проводка

Открытый способ прокладывания проводов по-другому ещё называют наружным, чаще всего используется в деревянных домах.

Провода могут быть проложены:

  • в специальных пластиковых коробах;
  • на фарфоровых изоляторах с использованием специального кабеля (так называемый ретро-стиль).

На схеме следует отобразить, по какому маршруту вы собираетесь развести кабели и отметить места, где будут устанавливаться фиксирующие элементы (изоляторы).

Для открытой проводки применяют специальные коммутационные аппараты наружного исполнения (розетки, выключатели).

Скрытая проводка

Если строение бетонное, с множеством технологических пустот, применяют скрытый способ прокладывания проводов. Он сложнее, так как сначала требуется проделать в стенах специальные бороздки, называемые штробами, в которые будет укладываться провод или кабель. А после этого уложенные проводники надо будет ещё зафиксировать при помощи алебастра или гипсового раствора.

Также понадобятся выключатели и розетки внутреннего исполнения. Прежде чем их устанавливать, в стенах проделываются отверстия, в них также при помощи раствора фиксируются подрозетники и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками выполняется несложно, единственное, что может вызвать затруднения, отнять много времени и сил – это проделывание штроб и отверстий.

Требования к электрооборудованию подключаемого объекта

Требования, предъявляемые к счетчику потребления электроэнергии

Характеристики приборов учета, устанавливаемых на подключаемых домах, дачах и участках должны соответствовать ГОСТу 6570–96. Для жилых помещений рабочий ток прибора должен быть не меньше 30 А с классом точности от 2.0.

Все эти параметры необходимо учитывать при приобретении счетчика. Для коттеджей и частных домов необходимо приобретать прибор учета с рабочим током более 50 А, а также учитывать фазность подаваемой электроэнергии.

Требования, предъявляемые к вводно-распределительным устройствам (ВРУ)

Вводно-распределительное устройство — это электрощит с комплектом оборудования, предназначенный для управления электрическими цепями, защиты от перегрузок и так далее. ВРУ состоит из входного кабеля, системы включения/отключения подачи электроэнергии, заземления, приборов защиты УЗО и других элементов. Входной кабель укладывает в специальную гофрированную трубу, защищающую его от механических повреждений. Наружный провод должен соответствовать всем расчетным характеристикам по мощности, фазности и степени защиты от воздействия внешней среды.

Все автоматические выключатели, УЗО и другие элементы вводно-распределительного устройства, подбираются в полной зависимости от мощности потребления электроэнергии, с некоторым запасом. Элементы электрощита не должны соприкасаться с металлическим конструкциями: крышей, забором, решеткой и так далее. Монтаж силового кабеля, проходящего сквозь стену, необходимо осуществлять с использованием ПВХ-труб.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

  • В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
  • Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. С помощью колодок с пружинами

Надежный контакт обеспечивается за счет пружины

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.
