Что учитывать при составлении проекта водоснабжения квартиры

Что необходимо учитывать при составлении проекта

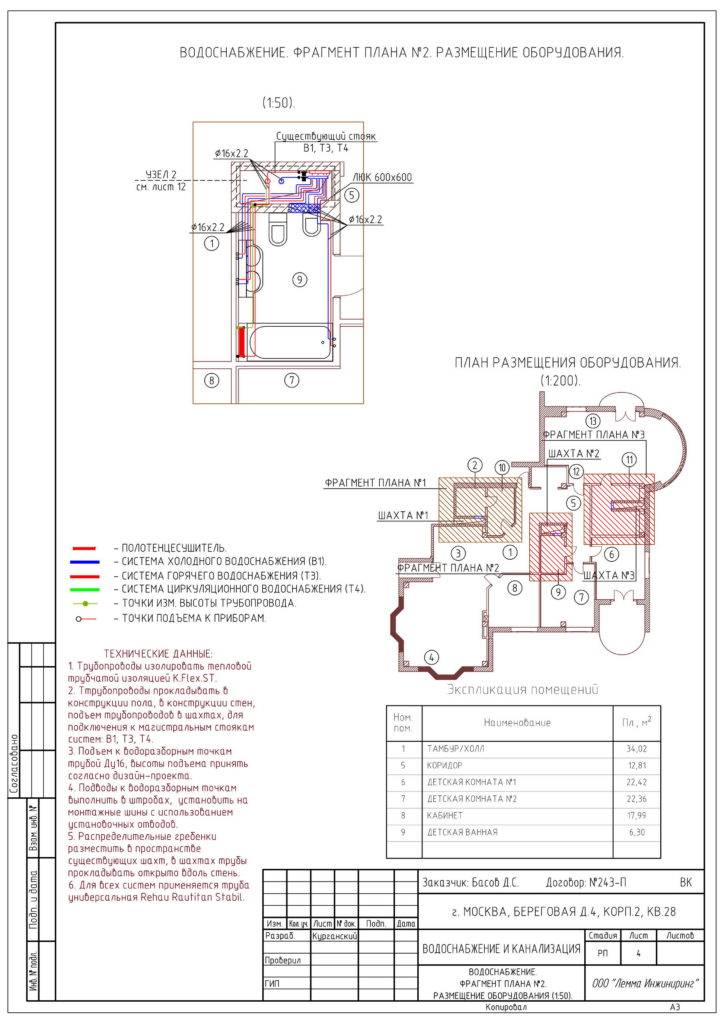

Содержание проекта системы водоснабжения не бывает одинаковым для двух схожих квартир. Это обусловлено несовпадением количества сантехнических и бытовых приборов, мест их установки и режимов эксплуатации. При проектировании разводки учитывается планировка соответствующих помещений, состояние и назначение стен дома, ограничения по площади конструкций из труб и иных элементов, число пользователей и примерный объем расхода воды в день.

Каждый проект уникален, поскольку разрабатывается конкретно для одного жилого помещения с целью обеспечения бесперебойного водоснабжения. В первую очередь, заказчик должен определиться с примерной планировкой кухни, ванной, туалетной комнат и иных помещений с доступом к водопроводу и канализации. Далее выбирается схема системы водоснабжения, обусловленная будущими эксплуатационными нагрузками, и вид сборки: снаружи или внутри стен. Скрытый монтаж в несущих стенах не производят.

Существует три типа водопроводной разводки: тройниковая (последовательная), коллекторная (параллельное соединение труб, исходящих из одного узла) и с проходными розетками. В стандартных квартирах многоэтажного дома чаще всего применяют первые два. Вариант с использованием коллекторов – наиболее предпочтительный. Он обеспечивает одинаковый напор во всей системе водоподачи и подходит для обслуживания больших площадей. При проектировании учитывается наличие/отсутствие газовой колонки, бойлера или накопительного бака для воды в квартире.

Не последнюю роль при разработке детального плана играет бюджет заказчика, позволяющий выбрать те или иные конструкции и материалы. Например, труба из металлопластика или полипропилена стоит дешевле металлической и имеет меньший вес. При этом металлические трубы практически не деформируются под воздействием горячей воды и служат дольше.

Трубопровод из металлопласта прокладывают только снаружи стен, поскольку резьбовые соединения на нем необходимо периодически подтягивать. Полипропиленовые трубы отлично подходят для скрытого монтажа и составления любых сложных конструкций.

Выбор материалов

Для внутреннего водопровода популярны трубы из меди, металлопластика, полипропилена

Проект водопровода и канализации включает выбор трубопроводов с требуемыми параметрами. Промышленность выпускает широкий ассортимент труб для хозяйственно-питьевой воды и сточных жидкостей.

Материалы изготовления трубопроводов:

• металлопластик,
• чугун,
• сталь,
• медь,
• полиэтилен,
• полипропилен,
• поливинилхлорид,
• стеклопластик,
• асбест,
• железобетон.

Наибольшее распространение получили изделия из полимеров, металлопластика, нержавеющей стали. Внутренние водопроводы изготавливают из полипропилена PPRC, металлопластика, сшитого полиэтилена PEX, гофрированной нержавеющей стали. Внутренние сливные трубы производят из полипропилена PP, серого ПВХ и полиэтилена высокой плотности HDPE.

Для наружных водопроводов применяют изделия из полиэтилена PE и полиэтилена с защитным слоем PE-RC. Внешние водоотводы делают из поливинилхлорида оранжевого цвета, гофрированного полиэтилена и гофрированного двухслойного полипропилена PP.

Основные методы разводки труб в жилом помещении

Перед тем как сделать разводку воды в квартире, необходимо выбрать одну из методик:

• последовательную (в ряде источников обозначается как тройниковая);
• коллекторную;
• комбинированную (включает в себя участки с последовательной и коллекторной схемами).

Последовательная схема подключения

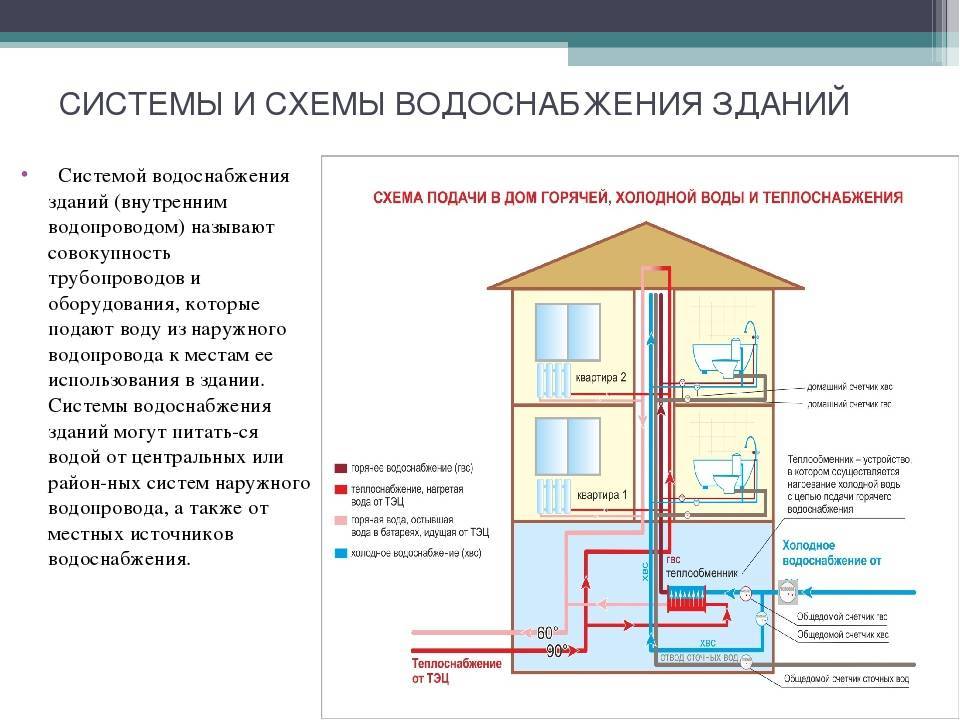

Тройниковая разводка труб состоит из центральной общей магистрали, к которой последовательно подключены потребители. Например, по такой схеме собраны системы горячего и холодного снабжения в многоквартирных домах.

Основной коллекторный трубопровод имеет повышенный диаметр для подачи дополнительного объема жидкости к потребителям. Название «тройниковый» используется из-за монтажа на магистрали тройников, позволяющих подсоединить дополнительное сантехническое оборудование.

Метод отличается простотой проектирования и реализации. Чем меньше магистралей нужно развести в помещении, тем ниже себестоимость конструкции. Технология не используется при большом количестве потребителей, поскольку происходит постепенное падение напора.

В случае ремонта водопроводных труб требуется полностью перекрывать подачу жидкости (распределительный кран располагают около стояка ХВС и ГВС).

Недостатком является затрудненный доступ к трубопроводам и соединителям, скрытым под декоративной отделкой (если заранее не предусмотрены люки).

Тройниковая разводка подключения.

Коллекторная разводка труб

Лучевая или коллекторная разводка труб водоснабжения в квартире рассчитана на помещения с повышенной площадью и с большим количеством водоразборных узлов.

В схему входит коллектор (подключенный к стояку), от которого к каждому потребителю прокладывают отдельную ветку (как холодного, так и горячего снабжения).

Технология обеспечивает равномерный напор, не зависящий от количества включенных приборов и протяженности трубопроводов. В случае поломки отключается только участок с неисправной точкой.

Недостатком является повышенное количество рукавов либо дополнительных компонентов, что увеличивает трудоемкость сборки и себестоимость.

В квартире необходимо предусмотреть место для коллекторов, перед которыми устанавливают главный запорный вентиль (в новостройках часто используют автоматические вентили с датчиком протечки).

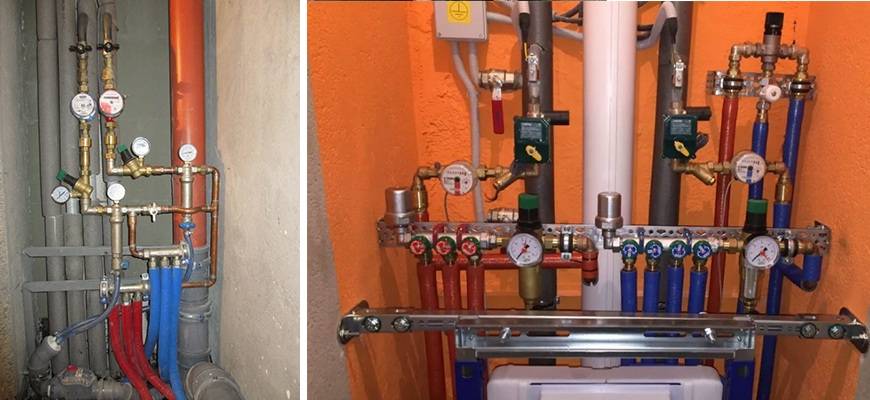

Коллекторный монтаж труб.

Комбинированная схема

Комбинированную технологию применяют в помещениях с разветвленной планировкой (например, в многокомнатных квартирах или гостиницах). К стояку подключают коллектор для водоснабжения потребителей, от прибора ведут ответвления с тройниками для подачи жидкости к группе помещений.

Схема разводки позволяет подключить к стояку большое количество водоразборных точек. В случае повреждения приходится отключать часть потребителей. Технология позволяет снизить затраты на приобретение дополнительных материалов и монтажные работы в квартире.

Регулировка давления

Водоснабжение высотных зданий требует более высокого по сравнению с нормативным давления на уровне ввода. Атмосфера избыточного давления дает водяной столб высотой в 10 метров.

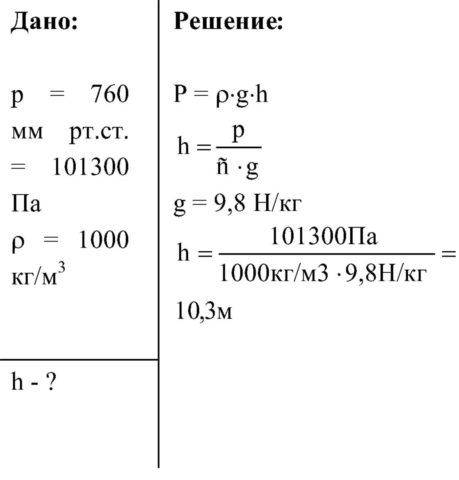

Давление в атмосферу поднимает воду на 10,3 метра

При максимально допустимых 4,5 кгс/см2 вода может подняться лишь на 45 метров над кранами первого этажа, что даже без учета необходимого для работы сантехники избыточного напора обеспечит водой всего 12-15 этажей в зависимости от высоты перекрытий в них.

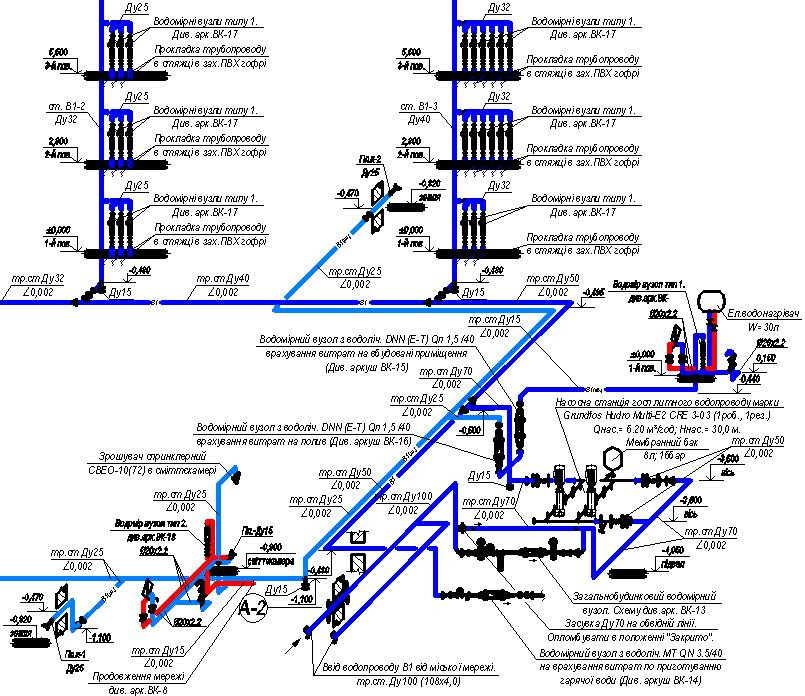

Избыточное давление создается стациями подкачки. Они представляют собой один или несколько центробежных насосов, снабженных байпасами и обратными клапанами.

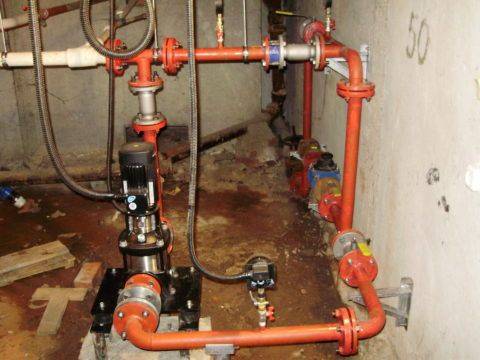

Насос подкачки в многоквартирном доме

Однако установка повышающих насосных станций на вводе порождает еще одну проблему: чтобы создать необходимый для водоснабжения верхних этажей напор, на уровне нижних этажей давление нужно поднять выше значений, предусмотренных нормативной документацией.

Эта проблема имеет две решения:

1. Вертикальное зонирование водоснабжения. В этом случае потребители, расположенные на примерно одинаковой высоте от уровня ввода, обеспечиваются водой по собственной группе стояков с собственным уровнем давления;

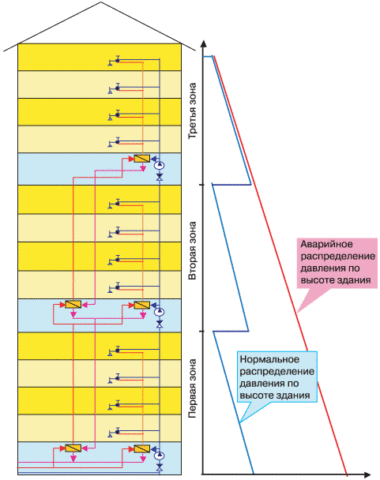

Водоснабжение с повышающими насосами и вертикальным зонированием

1. Монтаж регуляторов давления (редукторов) на вводах в помещения нижних этажей здания. Эта схема гораздо более экономична, поскольку подразумевает наличие меньшего количества независимых стояков и насосов. Именно ее предписывает использовать СП 30.13330.2016.

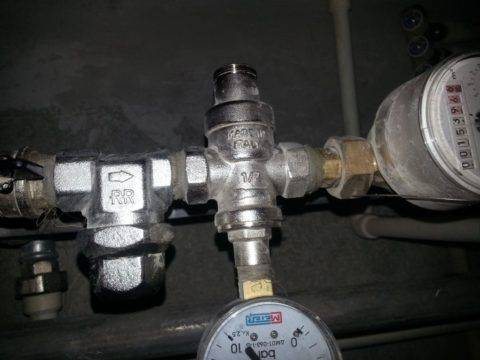

Редуктор нормализует давление воды в квартире

Самовольное подключение к водоснабжению: правила и судебная практика

Самовольное подключение к водоснабжению является незаконным вариантом поведения собственника помещения. Последствия бывают опасными. Например, может произойти поломка водопровода.

Понятие самовольного подключения

Самовольная врезка в сети снабжения водой рассматривается как несанкционированный доступ гражданина к ресурсам. При этом между лицом и поставщиком услуги не составлено соглашение, или выявлены явные нарушения правил технического значения.

Соединение с сетью будет законным только в ситуации, когда оно осуществляется после составления договора с водоканалом и после получения разрешения на перевозку ресурса. В качестве нарушения понимается использование водопровода без установки приборов учетного типа.

Данные устройства нужны для отслеживания того, сколько воды потреблено гражданином за определенный промежуток времени. Подключиться к централизованному водопроводу можно только по соглашению с водоканалом.

Правовая база подключения к водопроводу

Процесс подключения к системе водоснабжения урегулирован посредством нескольких правовых актов.

К числу таких нормативов отнесены:

• Постановление Правительства №167 от 1999 года «Об утверждении Правил использования…»;
• Постановление Правительства №354 от 2011 года «Об утверждении Правил предоставления…».

Указанные акты признают врезку в трубопровод без составления соглашения незаконной. Ссылаясь на такие нормы, гражданин может подать иск в судебные органы. Федеральный закон №416 от 2011 года «О водоснабжении и водоотведении» отражает объекты, которые должны быть обязательно учтены.

Важно! Также положения ст. 7.20 КоАП РФ предусматривают меры наказания за самовольное подключение к сетям водоснабжения

Правила подключения к системе водоснабжения

Коммунальная служба выполняет контролирующие функции над водопроводами. По этой причине в компетенции сотрудников указанного органа находится подключение к сети.

Самостоятельно стать абонентом получится только при условии предварительного согласования с организациями коммунального хозяйства.

Выделяют такие этапы врезки в трубопровод:

1. составление соглашения с водоканалом;
2. проведение трубопровода;
3. подключение к магистрали согласно требованиям закона.

Специальное оборудование используется для того, чтобы соединять водопровод и магистраль. Работы могут выполняться только сотрудниками организации, поставляющей ресурс.

Ответственность за незаконное подключение

Устанавливаются запреты для потребителей коммунальных услуг.

Они заключаются в следующем:

• не использовать неквалифицированные услуги при проведении водопровода;
• запрет на подключение к централизованным системам приборы, которые не предусматриваются правилами врезки;
• не оказывать влияние на деятельность счетчика;
• невозможность слива воды из теплоснабжения.

Если указанные правила нарушаются, то применяются штрафные санкции. Для организации сумма равняется 20 000 – 30 000 рублей, для должностного лица – 2000 – 3000 рублей. Гражданам и ИП придется заплатить от 1000 до 1500 рублей.

В ходе проверки уполномоченная организация должна составить акт самовольного подключения к центральной системе водоснабжения. Данный документ выступает основанием для привлечения к административной ответственности.

Обратите внимание: кроме штрафов может применяться уголовная ответственность. Она закреплена в положениях ст

165 УК РФ.

Незаконное подключение к скважине

Данное нарушение чаще всего совершается в частном секторе. Источник воды в этом случае является централизованным. Его использование происходит на основании Федерального закона №2395-1 от 1992 года «О недрах».

Акт указывает на то, что для использования ресурса нужно получить лицензию. Без оформления такого документа можно пользоваться водой только при условии, что скважина не принадлежит государственному органу.

Самовольное подключение к бесхозяйному колодцу

Процедура учета бесхозяйных объектов предполагает некоторые сложности, потому как обязанности по содержанию такого имущества ложатся на органы муниципалитета. Используются средства местного бюджета.

Нормы проектирования и монтажа

Детальная инструкция по монтажу внутренних систем водоснабжения содержится в уже знакомом нам своде правил 30.13330.2016, являющемся актуализированным изданием советского СНиП 30-летней давности.

Дополнительная информация найдется в СП 40.101.96; этот документ регламентирует проектирование водоснабжения из полипропиленовых (PPRC) труб. Для удобства читателей мы сведем не затронутые ранее требования в единый список.

• Для унитазов и писсуаров можно использовать воду непитьевого качества;
• В промышленном водоснабжении рекомендуется предусматривать повторное и оборотное использование воды;
• Трубы холодного и горячего водоснабжения нуждаются в теплоизоляции (в первом случае для уменьшения количества конденсата, во втором — для сокращения теплопотерь;

Изоляция внешних и внутренних водопроводов

• Вводы водоснабжения в местах их прохода через фундамент на влажных грунтах должны снабжаться сальниками;
• Все трубопроводы (за исключением внутриквартирных подводок), соединения, регулирующая и контрольно-измерительная арматура должны оставаться доступными для ремонта и визуального осмотра;

Розливы и арматуру нужно монтировать открыто

• Водоснабжение и водоотведение в жилых зданиях и постройках прочего назначения могут прокладываться вместе только в проходных каналах. При этом водопровод монтируется над канализацией. Там, где в силу каких-либо причин необходимо обратное расположение участков инженерных систем, водопровод должен прокладываться полимерными трубами с раструбами под сварку или клеевое соединение. Механические фитинги под запретом;
• Розливы должны монтироваться с уклоном 0,002 (при ограничении по высоте — 0,001) и снабжаться сбросами в нижних точках;

Уклон и наличие сбросников позволяют осушить розлив на время ремонта

• Полотенцесушители могут подключаться к подающим стоякам ГВС только при условии установки перемычек и отсекающих приборы кранов;
• Разбор воды из циркуляционных стояков запрещен;
• Водопроводы ГВС должны снабжаться компенсаторами удлинения при нагреве. На стальных трубопроводах применяются, как правило, сильфонные компенсаторы, на полимерных — самокомпенсирующие изгибы (Г-, П-образные и кольцевые);

Устройства для компенсации термического удлинения металлических трубопроводов

Применяющиеся арматура и трубы должны обеспечивать расчетный срок службы системы водоснабжения в 25 лет при температуре +75°С и 25 лет при +20°С;

• Водоснабжение административных зданий, бытовых и хозяйственных помещений предприятий по полипропиленовым водопроводам запрещено;
• Противопожарные внутренние трубопроводы должны монтироваться исключительно металлическими трубами (за исключением чугунных);
• Водосчетчик на вводе в здание или в отдельное помещение должен комплектоваться установленным перед ним механическим фильтром.

Перед счетчиком установлен механический фильтр

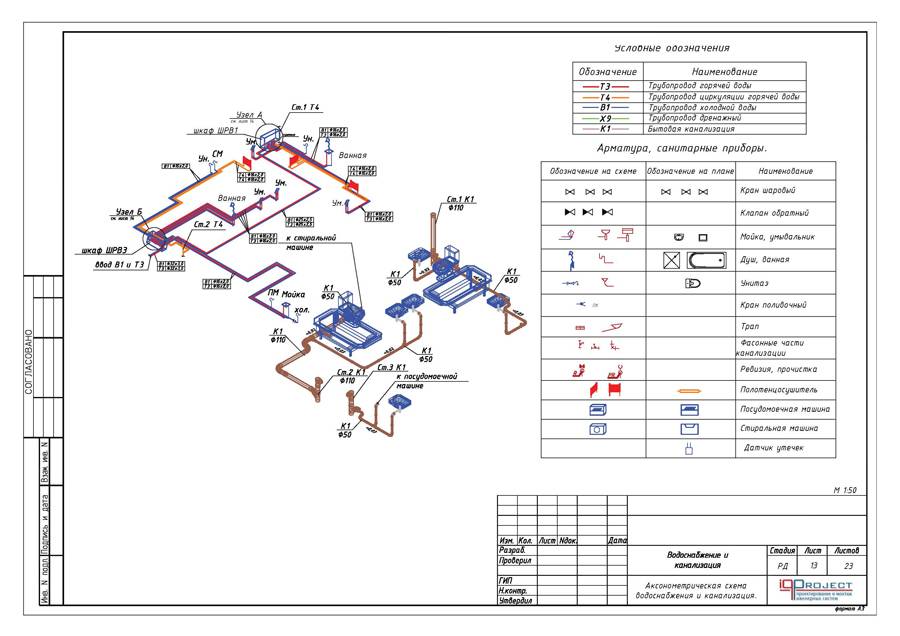

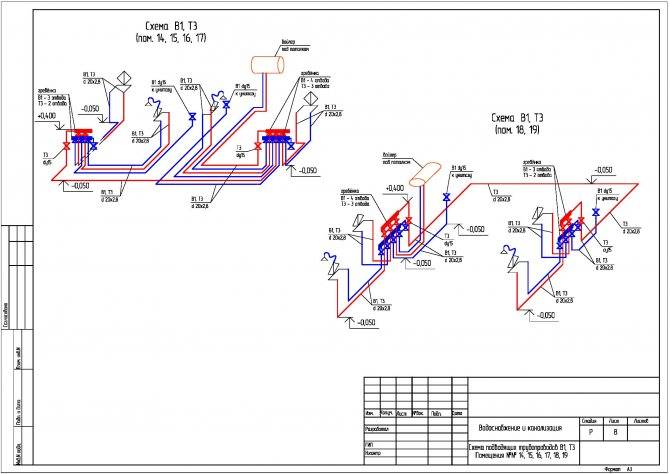

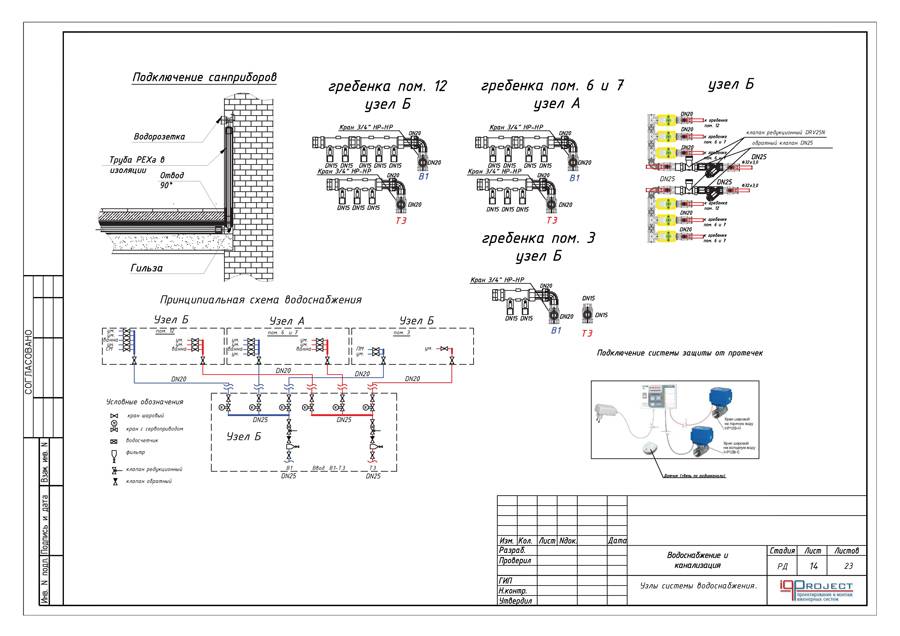

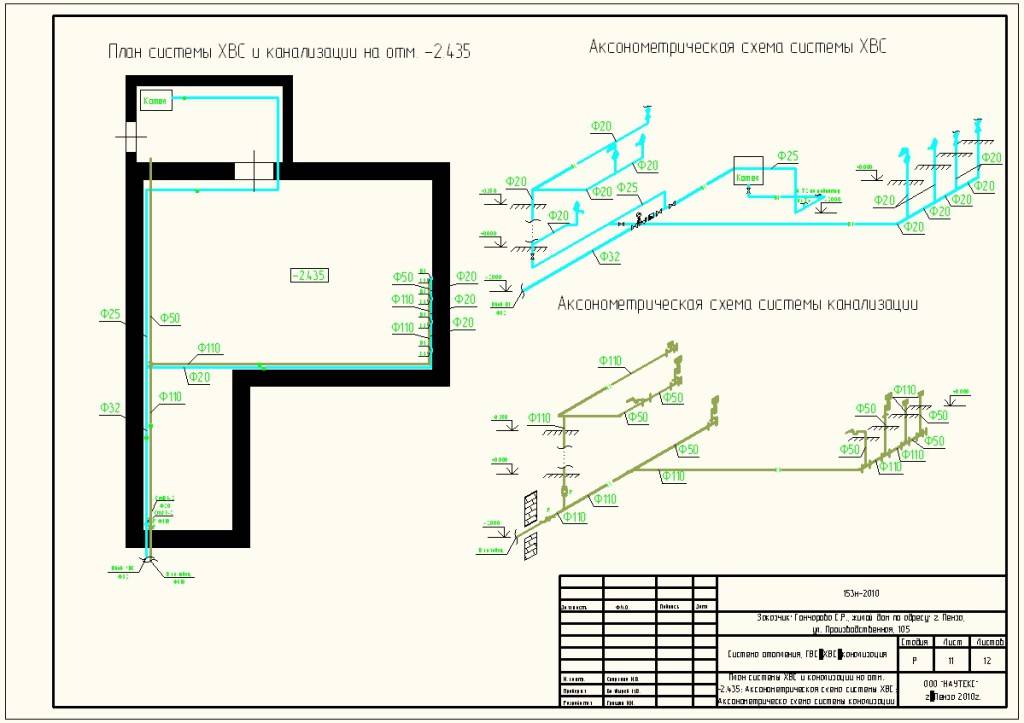

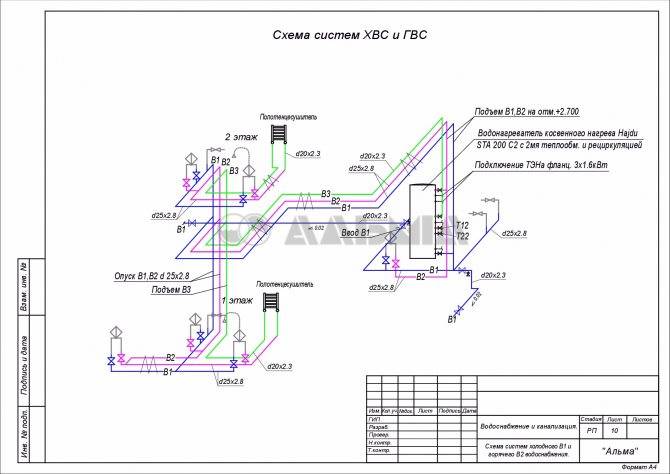

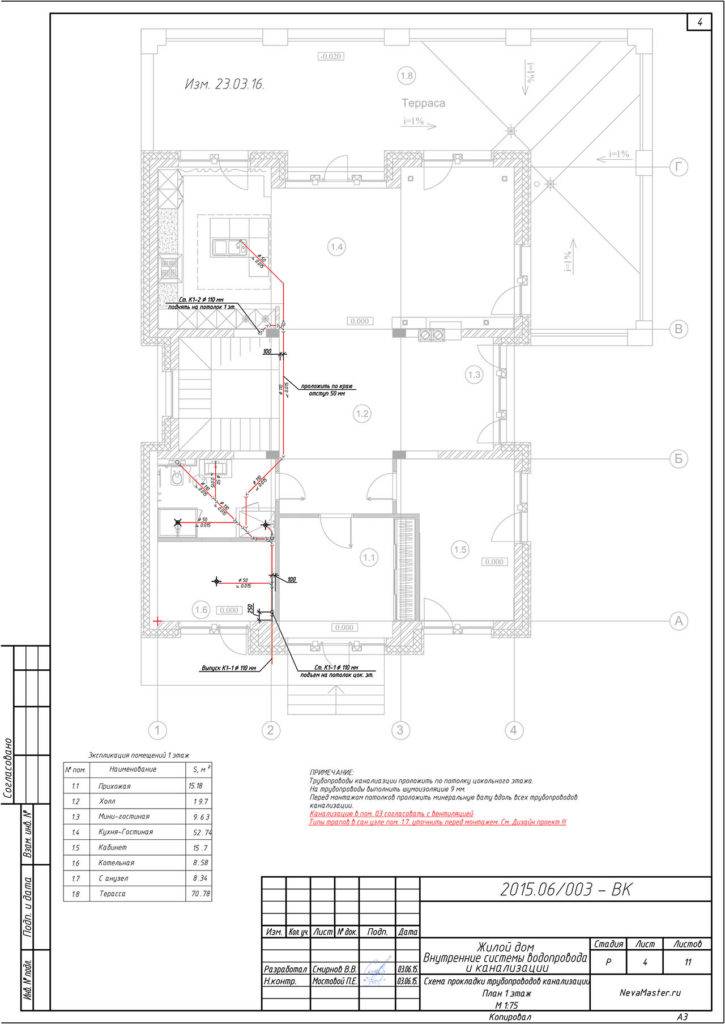

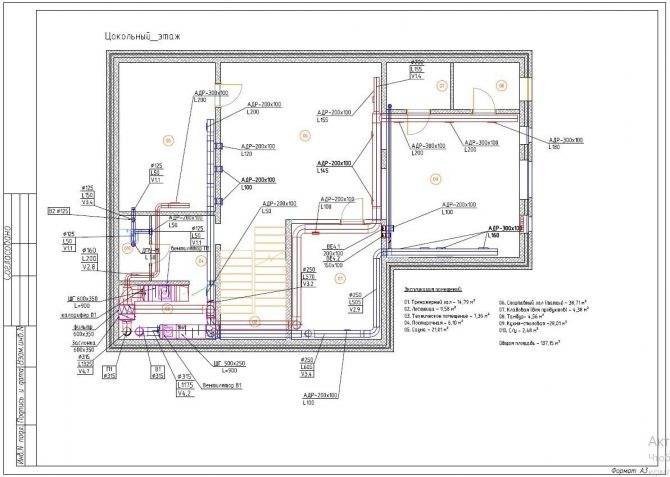

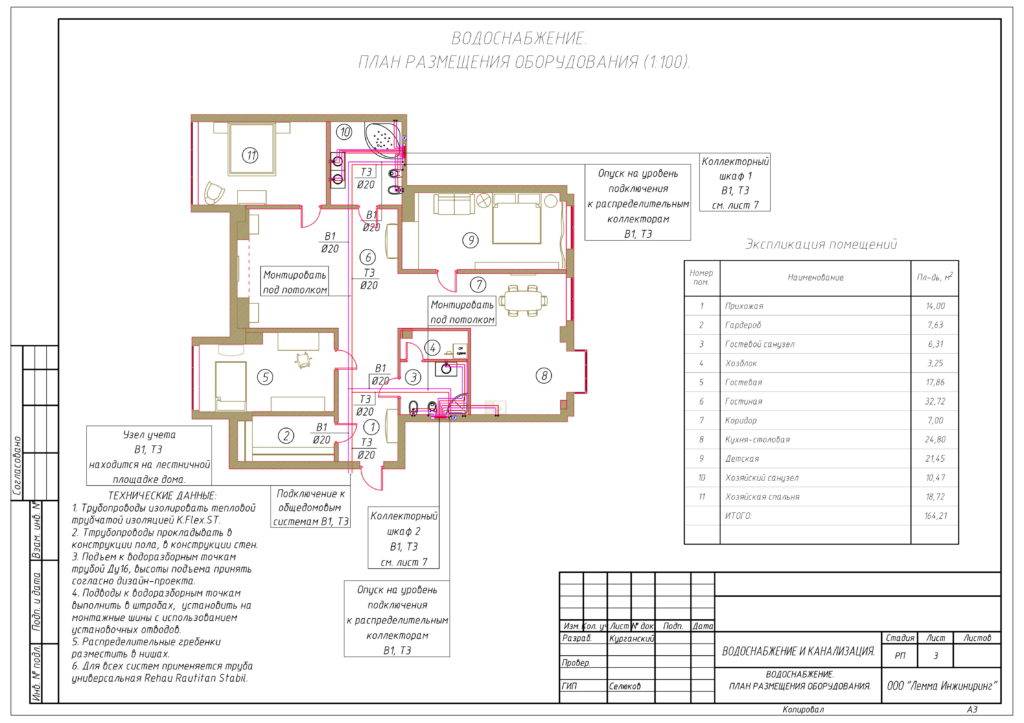

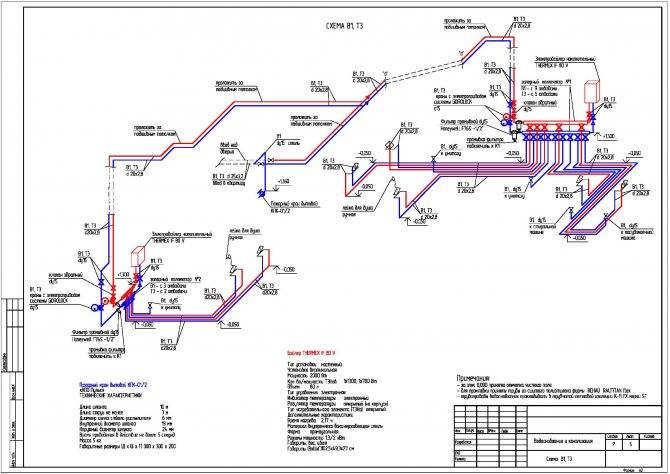

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

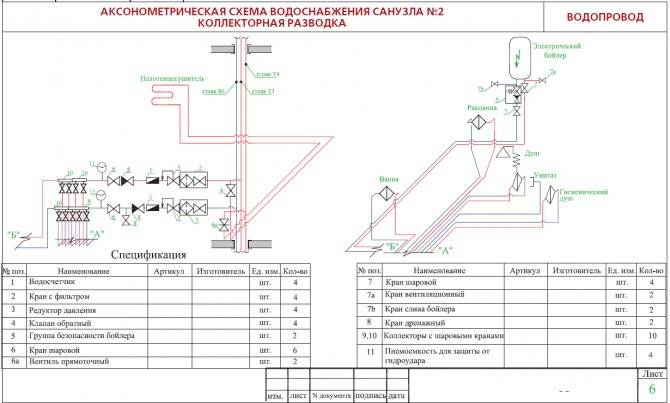

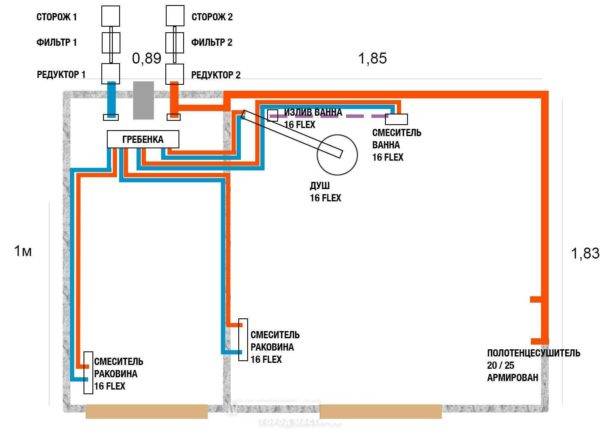

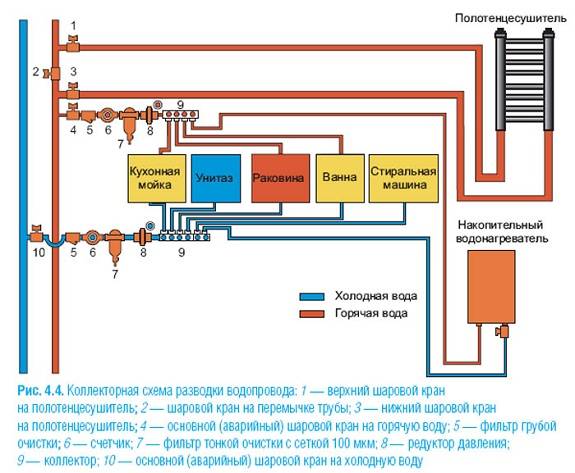

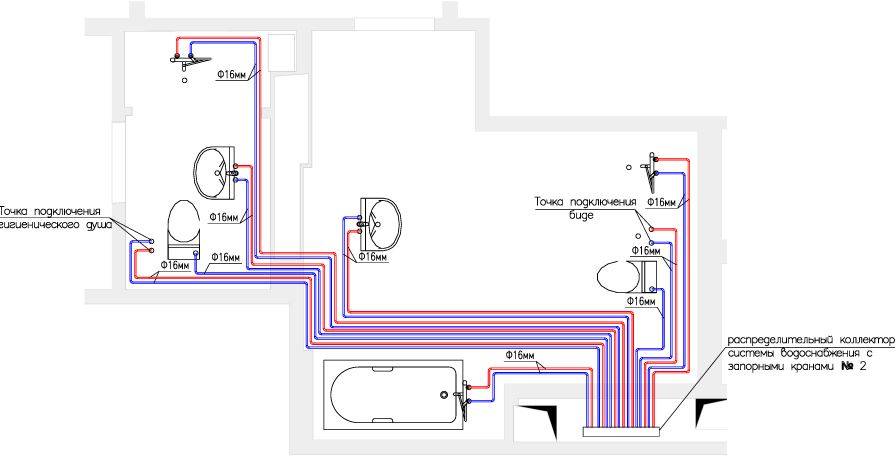

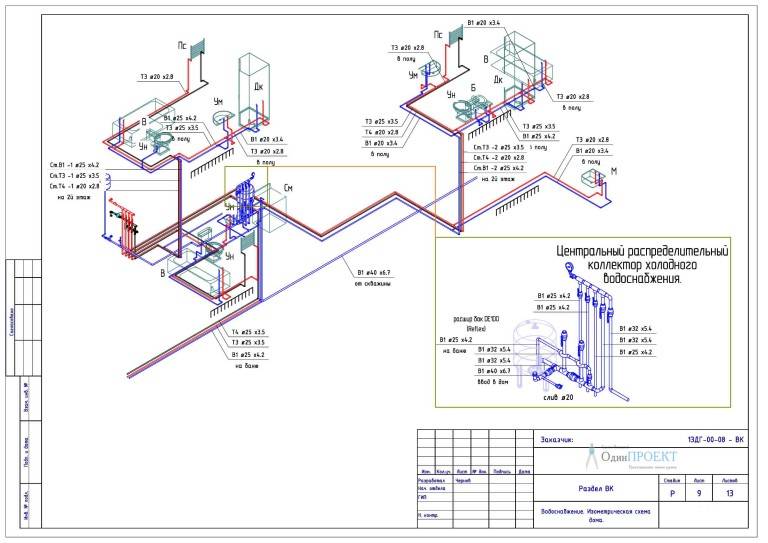

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

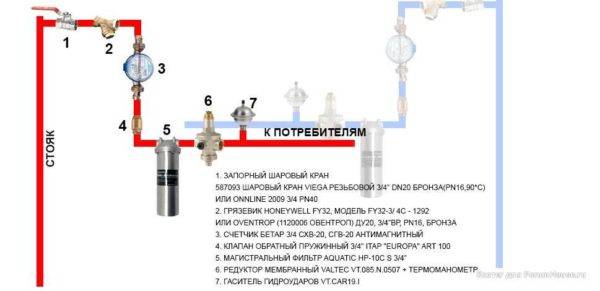

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности

При подводе к месту установки смесителя надо точно выдерживать расстояния

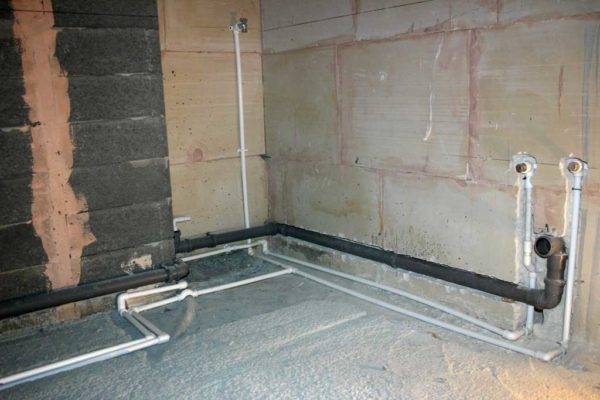

При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…

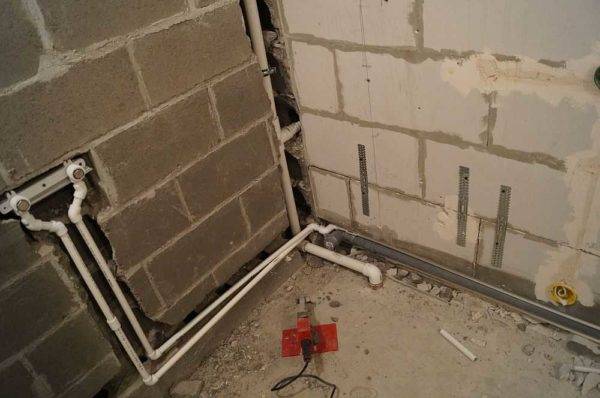

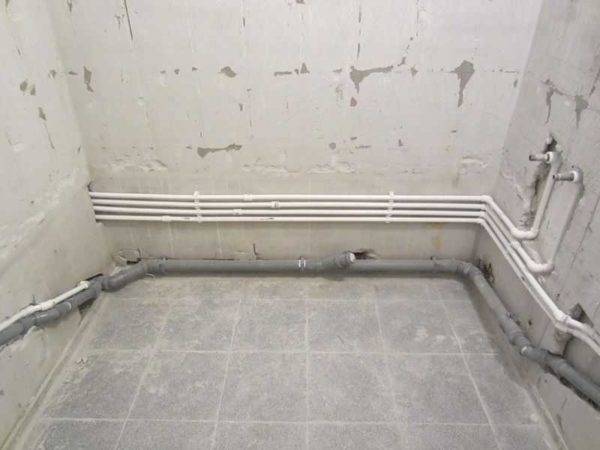

Трубы укладывают параллельно

На каждый отвод ставится вентиль

Способ спрятать трубы в ванной, проложенные вдоль стены

Сборка внутреннего водопровода

После фильтра тонкой очистки на магистраль монтируется тройник, предназначенный для разводки на ГВС и ХВС. Продолжают монтаж внутренних систем водоснабжения прокладкой одной из труб к бойлеру. От него «горячая» магистраль проводится уже на кухню и в душевую.

На следующем этапе производится монтаж системы холодного водоснабжения. Трубы, подающие не нагретую воду, тянут обычно параллельно магистрали ГВС. При этом располагают их на стене ниже.

Собственно сами трубы для сборки водопровода обычно используются полипропиленовые. Однако, конечно же, можно применять для этой цели и стальные либо даже медные. Последний вариант магистралей обходится довольно-таки дорого. Но при этом считается, что медь способна делать воду полезной для здоровья.

После того как трубы будут протянуты по дому, устанавливаются все необходимые сантехнические приборы — раковины, ванны, душевые.

Что необходимо учитывать при составлении проекта

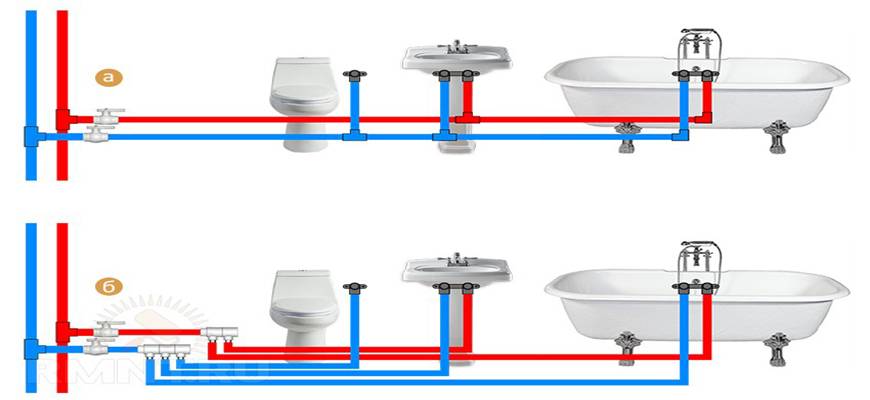

Последовательная (а) и коллекторная (б) схема водоснабжения

Содержание проекта системы водоснабжения не бывает одинаковым для двух схожих квартир. Это обусловлено несовпадением количества сантехнических и бытовых приборов, мест их установки и режимов эксплуатации. При проектировании разводки учитывается планировка соответствующих помещений, состояние и назначение стен дома, ограничения по площади конструкций из труб и иных элементов, число пользователей и примерный объем расхода воды в день.

Каждый проект уникален, поскольку разрабатывается конкретно для одного жилого помещения с целью обеспечения бесперебойного водоснабжения. В первую очередь, заказчик должен определиться с примерной планировкой кухни, ванной, туалетной комнат и иных помещений с доступом к водопроводу и канализации. Далее выбирается схема системы водоснабжения, обусловленная будущими эксплуатационными нагрузками, и вид сборки: снаружи или внутри стен. Скрытый монтаж в несущих стенах не производят.

Существует три типа водопроводной разводки: тройниковая (последовательная), коллекторная (параллельное соединение труб, исходящих из одного узла) и с проходными розетками. В стандартных квартирах многоэтажного дома чаще всего применяют первые два. Вариант с использованием коллекторов – наиболее предпочтительный. Он обеспечивает одинаковый напор во всей системе водоподачи и подходит для обслуживания больших площадей. При проектировании учитывается наличие/отсутствие газовой колонки, бойлера или накопительного бака для воды в квартире.

Не последнюю роль при разработке детального плана играет бюджет заказчика, позволяющий выбрать те или иные конструкции и материалы. Например, труба из металлопластика или полипропилена стоит дешевле металлической и имеет меньший вес. При этом металлические трубы практически не деформируются под воздействием горячей воды и служат дольше.

Трубопровод из металлопласта прокладывают только снаружи стен, поскольку резьбовые соединения на нем необходимо периодически подтягивать. Полипропиленовые трубы отлично подходят для скрытого монтажа и составления любых сложных конструкций.

Что нужно для проекта

Для качественного проекта потребуется не только согласие владельца, но и план самого здания. От особенностей планировки будет зависеть и способ прокладки водоснабжения. Образ жизни семьи также играет важную роль. Количество членов семьи и техники в доме также повлияет на планировку системы, так как дополнительное оборудование может работать как от электричества, так и от воды. Проживает ли семья в этом доме постоянно или приезжает только на какое-то время – этот аспект поможет определиться с оптимальным планом касательно водоснабжения. Все эти нюансы должны быть учтены специалистами при разработки идеального плана касательно водоснабжения и водоотведения.

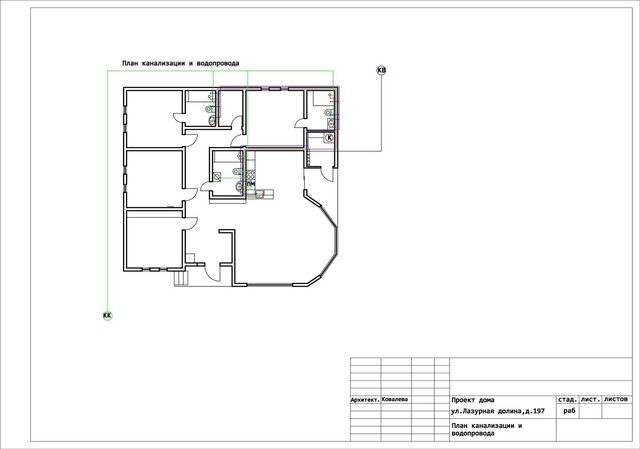

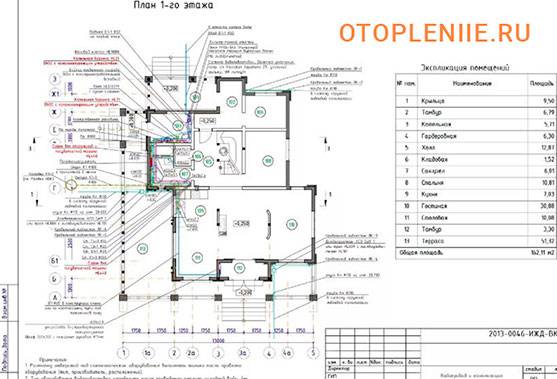

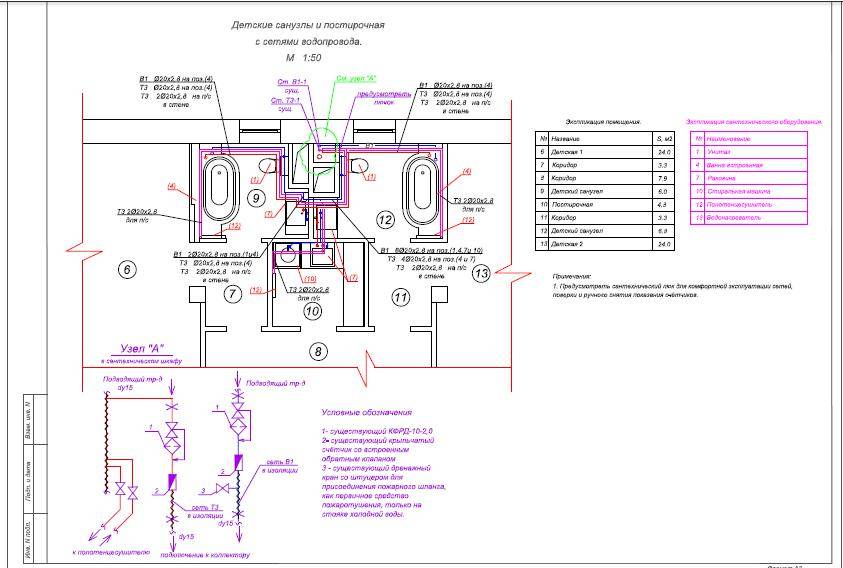

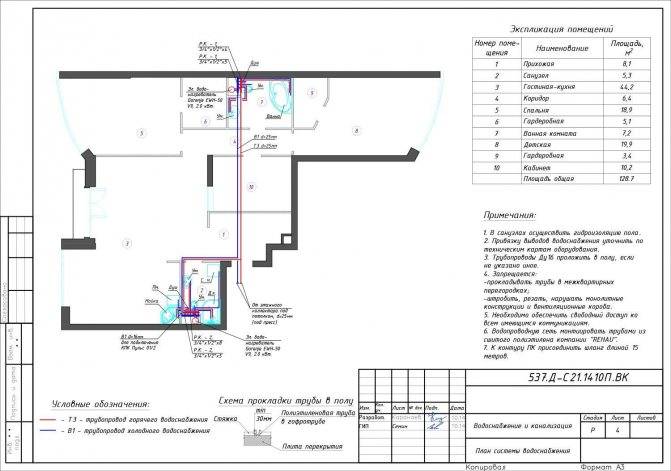

Для начала следует разработать эскизный проект, на котором размещаются все необходимые инженерные конструкции. Исходя из этого, будет составляться техническая документация касательно дальнейшей проектировки систем. Первоначальная смета будет известна уже на этом этапе. После производится сравнение и последующий выбор необходимых материалов, создаются чертежи схем (более детализированные). Чем детальнее чертежи, тем лучше. Также должны быть указаны все детали материалов, в том числе и протяженность трубопроводов. Коммуникации в квартире отличаются от тех, которые устанавливаются в частных домах (площадь жилых помещений больше, что приведет к увеличению нагрузки на систему). Стоит учесть и отдаленность некоторых населенных пунктов от основных городских магистралей.

Распространенные ошибки при монтаже

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

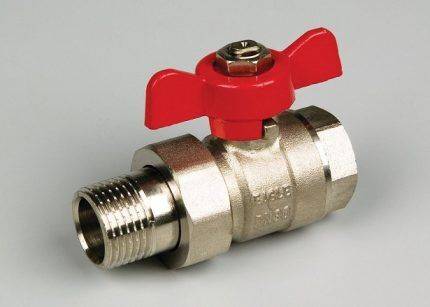

Запорные краны – часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором

Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен.

В итоге часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ

Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

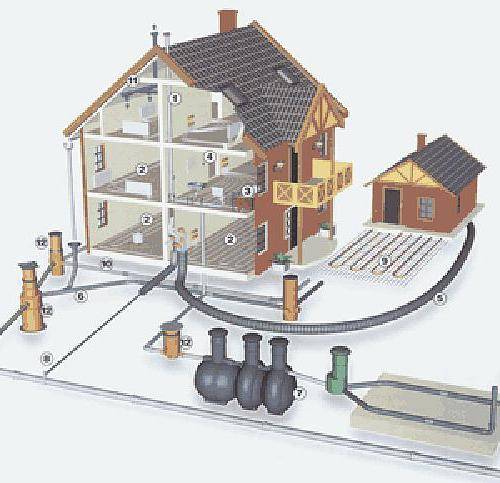

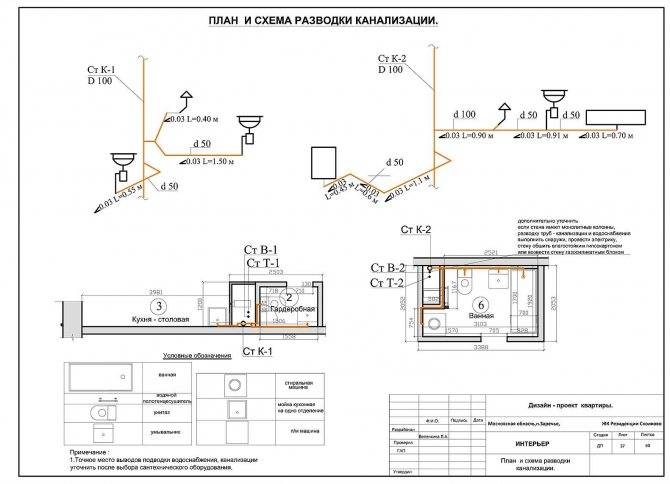

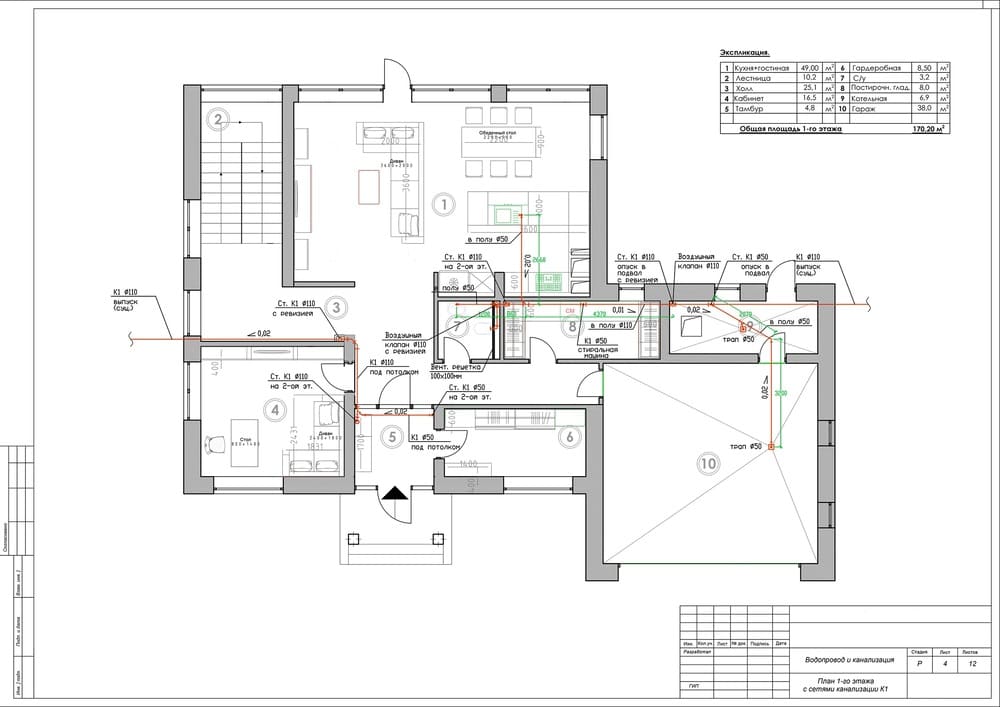

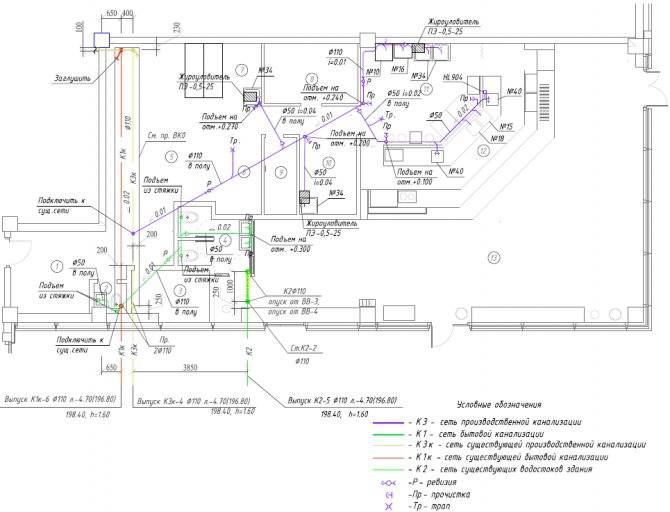

Одновременно с системой водопровода обычно проектируют и устраивают канализацию. Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.

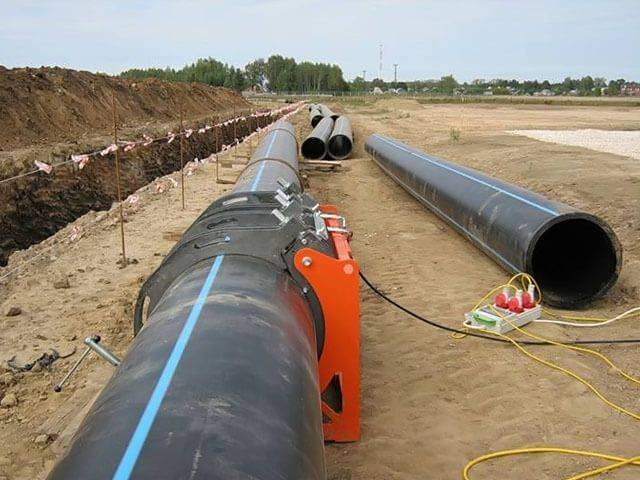

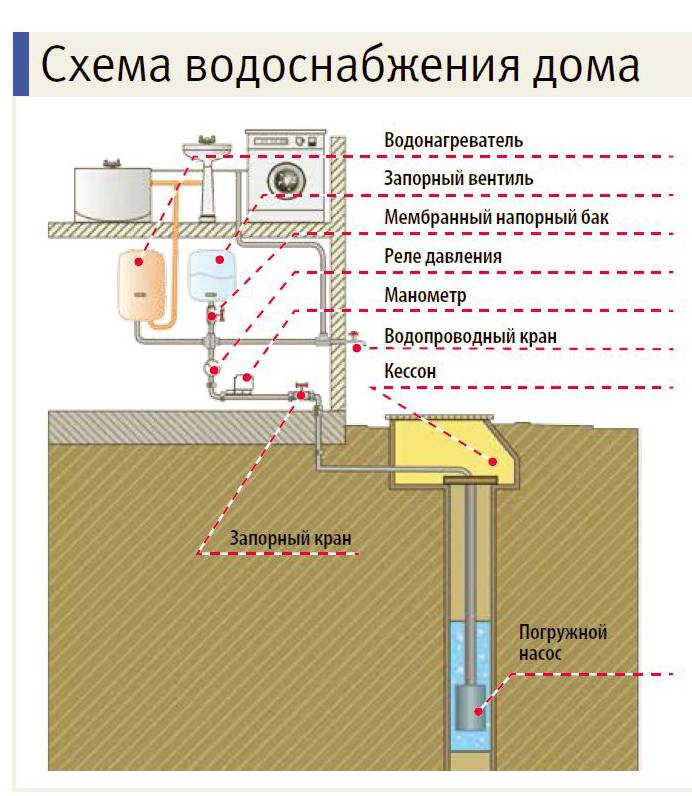

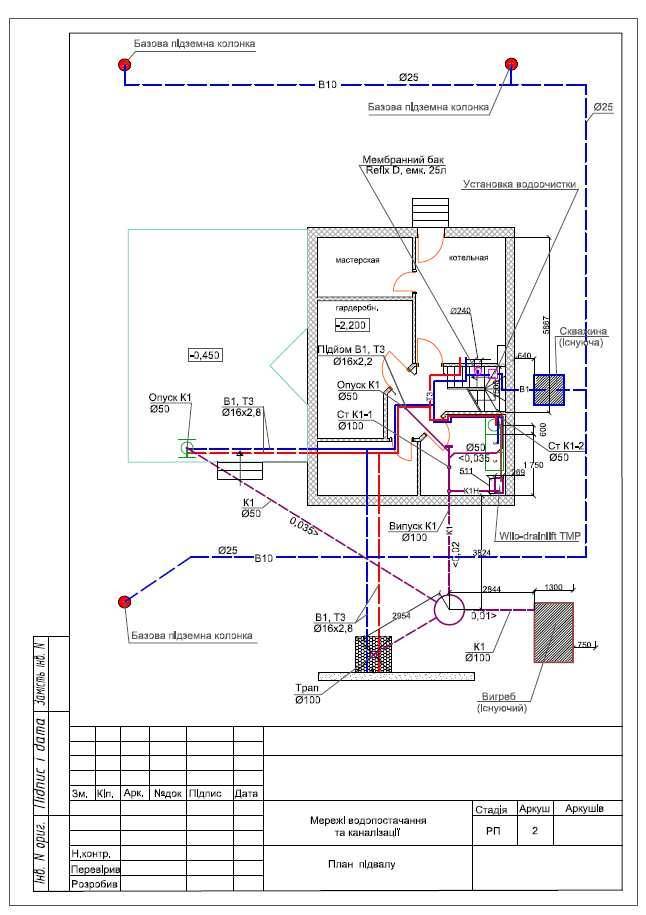

Проектирование и монтаж систем водоснабжения: сборка наружной магистрали

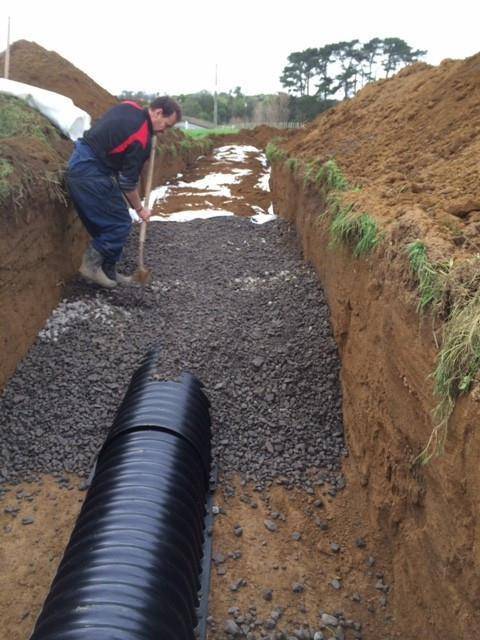

Для подачи воды в дом из скважины на первом этапе прокапывается траншея под трубу. Глубина ее должна быть ниже уровня промерзания грунта. Собственно сам наружный водопровод собирается обычно из пластиковых гибких легких труб, предназначенных именно для этой цели. Идущая от кессона с насосом к дому магистраль дополнительно утепляется минеральной ватой. Заводится наружная труба в здание через патрубок, продетый в отверстие в фундаменте.

Вода в скважинах обычно достаточно чистая. Однако разного рода взвеси в ней присутствовать все же могут. Поэтому перед монтажом внутреннего водопровода на входную магистраль обязательно устанавливается фильтр грубой очистки. За ним, в зависимости от состава воды, могут монтироваться также умягчитель, обезжелезиватель и другое подобное оборудование. Последним на магистраль устанавливается фильтр тонкой очистки.

Наружная канализация

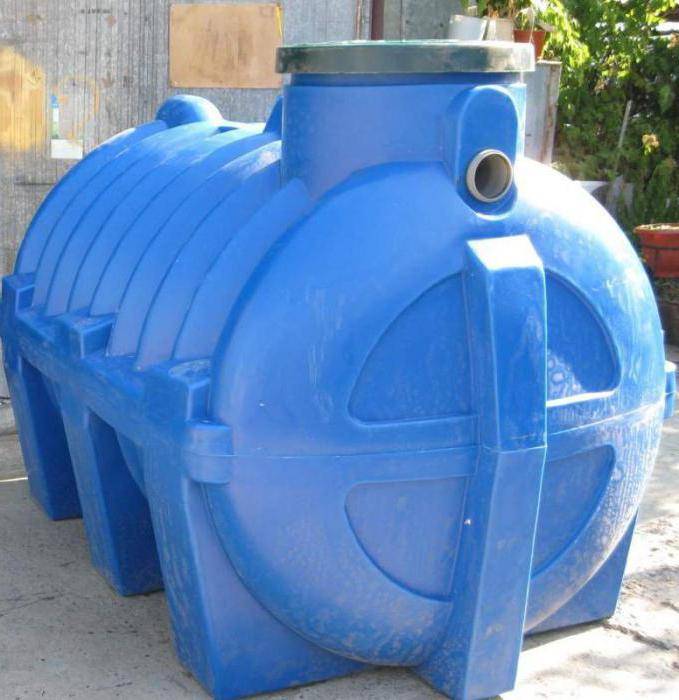

После того как монтаж системы водоснабжения будет окончен, можно приступать к сборке сливных коммуникаций. При выполнении этих работ на первом этапе выкапывается котлован под септик.

Располагать его, конечно же, следует с соблюдением нормативов СНиП и СЭС:

1. Котлован под септик в загородном доме положено выкапывать не ближе чем на 5 метров от фундамента.
2. Глубина его должны быть чуть ниже уровня промерзания земли.
3. Минимальное расстояние от котлована до скважины или колодца — 30 метров, а до границы участка — 4 метра.

Монтаж водоснабжения и канализации в загородном доме предполагает выполнения большого количества земляных работ. Траншея для отводящей из здания сточные воды трубы выкапывается также глубиной ниже промерзания грунта. Лучше всего если участок магистрали, идущий от дома к септику, будет проложен по прямой линии. Делать колена в наружной трубе нормативами СНиП допускается. Но располагаться они могут только под прямым углом. Укладывают магистраль с уклоном строго в 2 см на 1 п/м (для труб 110 мм). Это условие соблюдено должно быть обязательно. В противном случае в последующем канализация будет часто забиваться.

Особенности устройства наружной сети

Комплекс сооружений, позволяющий доставить воду от источника до конечного потребителя, называют наружной системой водоснабжения.

Основные требования, которые к ней предъявляются, это:

• Экономичность;
• Экологическая надёжность;
• Бесперебойность работы с учётом роста потребления ресурса;
• Обеспечение питьевого качества и необходимого напора воды.

Сеть состоит из магистрального и распределительного трубопроводов: первый осуществляет транспортировку воды в жилые кварталы и микрорайоны, второй – к пожарным гидрантам.

По конфигурации сеть может быть:

1. Тупиковой — то есть, с разветвлённой структурой;

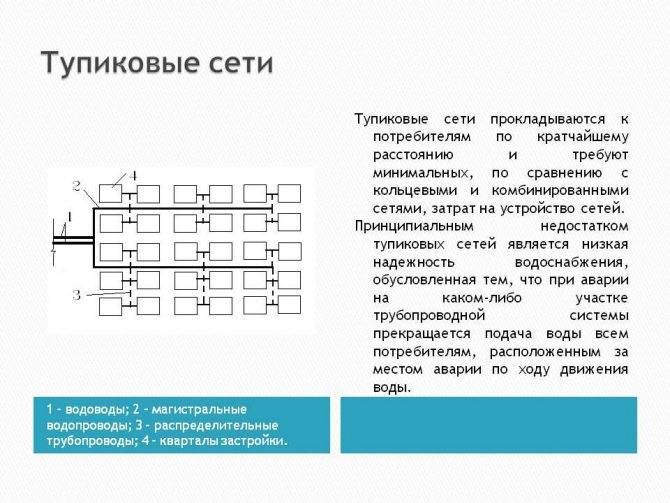

Что такое тупиковая сеть

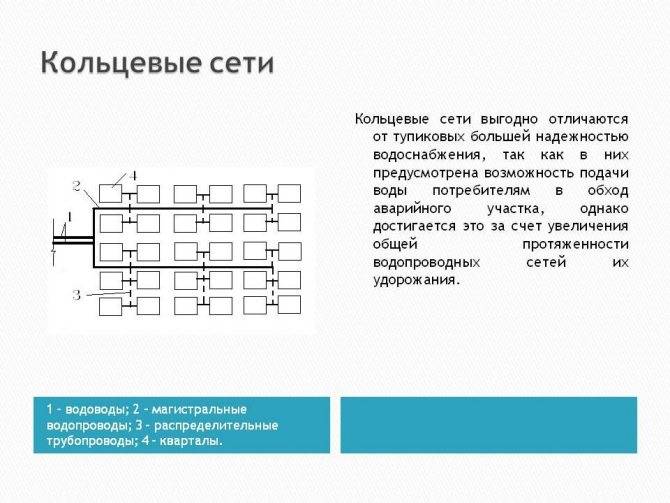

1. Кольцевой (с замкнутым контуром).

Определение кольцевой сети

Состав трубопроводов

Естественно, основным материалом для магистралей являются трубы. Варианты могут быть разными, на выбор влияют климатические и гидрогеологические условия местности, сейсмичность, расчётные нагрузки и гидростатическое давление.

Небольшая инструкция по видам труб представлена в таблице:

Разновидность труб	Условия применения

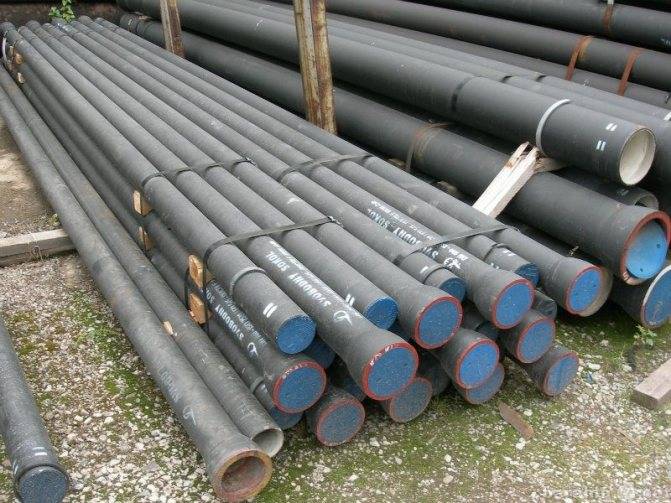

Чугунные	Благодаря долговечности сплава, чугунные трубы очень широко применяются для прокладки наружных трубопроводов. Минус их заключается в том, что они плохо противостоят динамическим нагрузкам.

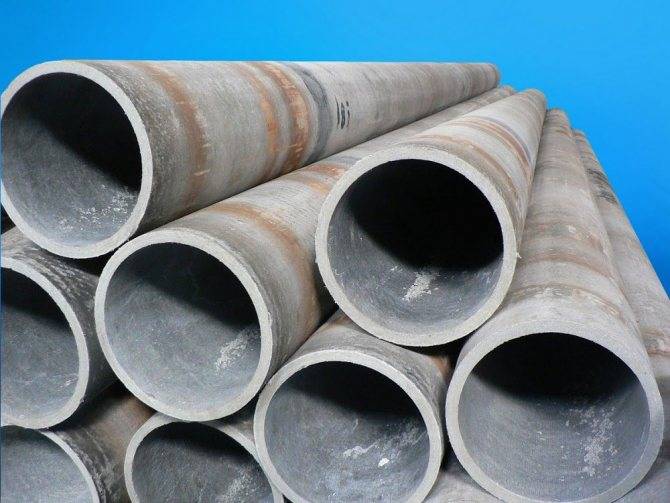

Асбоцементные	В отличие от металлических труб, асбоцементные абсолютно не поддаются коррозии. К достоинствам можно отнести высокую прочность и низкую теплопроводность. Минус тот же, что и у чугуна – низкая сопротивляемость нагрузкам динамического характера.

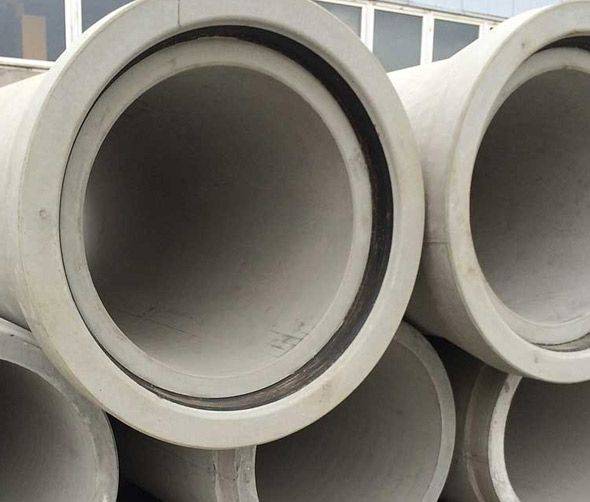

Железобетонные	ЖБ трубы имеют высокую прочность и самый большой диапазон диаметров. Поэтому их чаще всего используют для прокладки трубопроводов высокого давления.
Полиэтиленовые	Полиэтиленовые трубы и прочны, и легки, и имеют высокую коррозионную устойчивость. Недостаток один – высокий коэффициент линейного расширения.

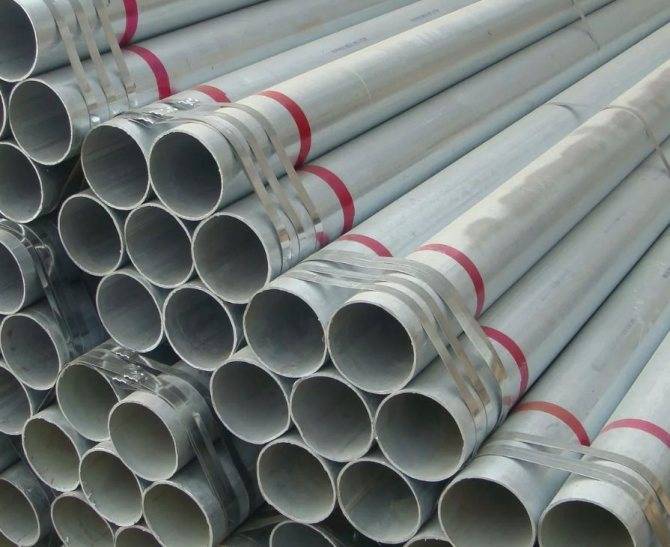

Стальные	В стальных трубах объединены все достоинства вышеперечисленных вариантов. Высокая подверженность коррозии компенсируется нанесением цинкового или другого вида покрытий.

Кроме непосредственно труб, магистрали оснащаются разного рода арматурой:

1. Запорно-регулирующей (вентили и задвижки);
2. Предохранительной (обратные и редукционные клапаны, воздушные вантузы);
3. Водоразборной (колонки, выпуски, гидранты);
4. Компенсаторами.

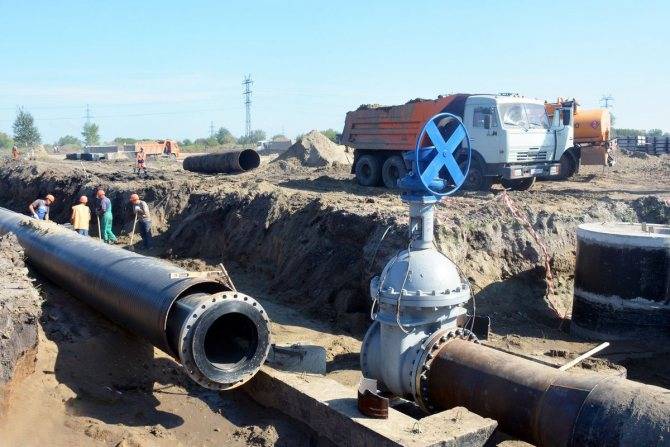

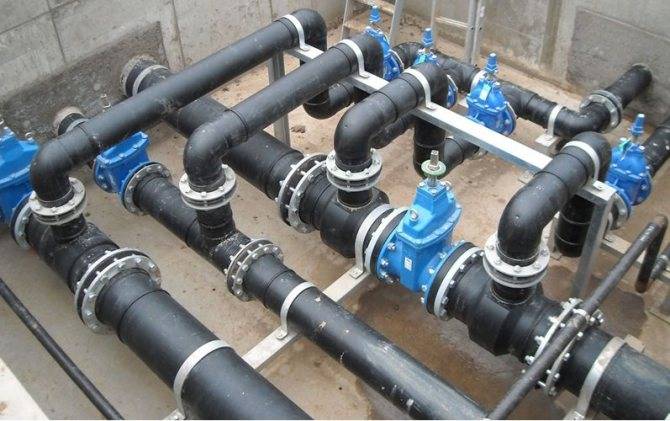

Запорная арматура

В сети так же проектируются колодцы и камеры, в которых эта самая арматура и устанавливается. В основном, их стоят из монолитного или сборного железобетона.

• Защиту трубопроводов от динамических нагрузок может обеспечить только правильная глубина заложения.
• Низ трубы обязательно должен находиться дальше отметки промерзания грунта, а её верх должен быть закрыт минимум метровым слоем земли.

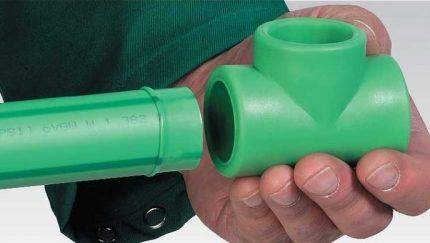

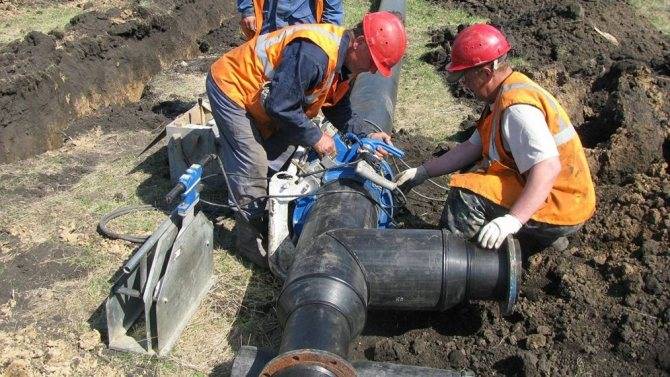

Установка тройника своими руками на развилке трубопровода

• В местах поворотов и разветвлений трубопроводов, на них монтируют фасонные части, а для защиты от внутреннего давления, в этих местах устанавливают специальные упоры.
• В тех местах, где магистраль пересекается с автомобильной или железной дорогой, прокладку труб осуществляют в путепроводах, либо под насыпями в водопропускных трубах.

Водопроводные трубы в защитном футляре

Как вариант, предусматривается футляр в виде другой трубы, диаметр которой на 30 см больше тубы водопроводной.

Подготовка воды

Крайне редко вода изначально имеет хорошее качество и не требует дополнительной очистки. Чаще всего анализы показывают, что использовать воду для питья можно только после проведения комплексных мероприятий по очистке.

Кроме качества воды в самом источнике, на выбор способов очистки влияют местные условия, назначение водопроводной сети, экономическая целесообразность и производительность очистной станции.

Перечень методов очистки выглядит примерно так:

Категория обработки воды	Современные методы достижения результата
Осветление	Коагуляция (в свободном объёме или в смесительных камерах); Отстаивание; Фильтрование.
Обеззараживание	Хлорирование; Озонирование; Бактерицидное облучение.
Специальные виды обработки	Умягчение (удаление солей); Обезжелезивание; Стабилизация (подкисление, фосфатирование, рекарбонизация); Охлаждение; Обессоливание.

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – посудомойкой, машиной для санитарной обработки посуды.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

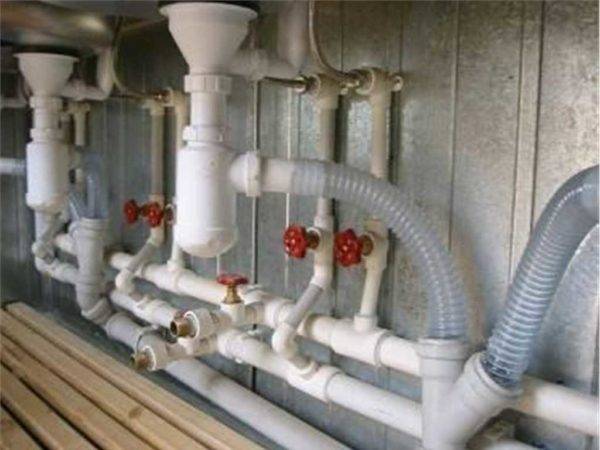

Преимущества коллекторной системы водоснабжения

Малое число соединений делает систему более надежной.

Можно регулировать интенсивность подачи воды или полностью отключить ее для каждого отдельного бытового устройства при помощи шарового крана, который монтируется в подводящей магистрали на выходе из распределителя.

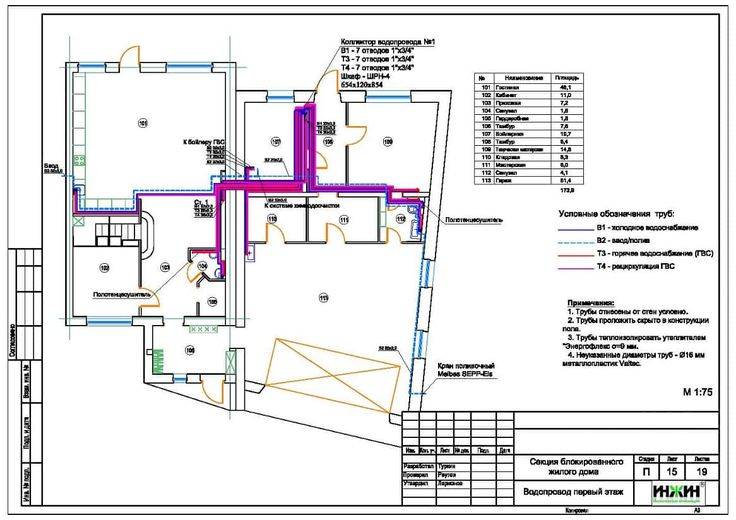

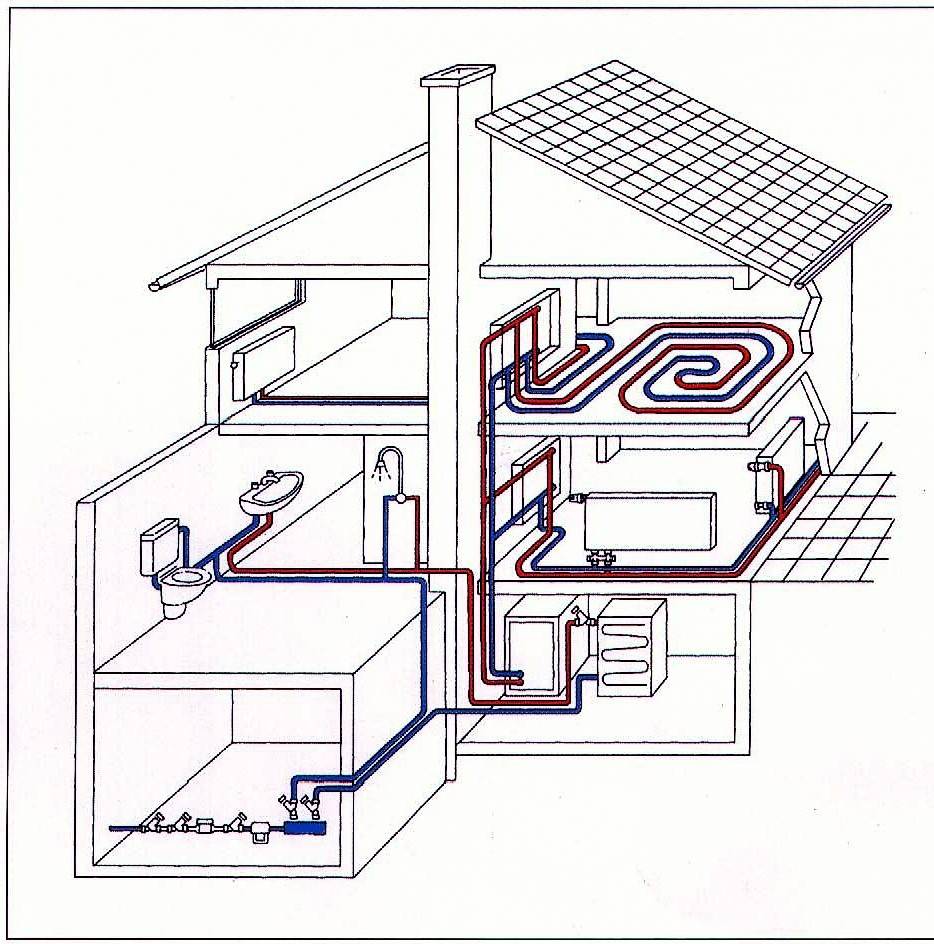

Коллекторная схема водоснабжения современной квартиры

Простая профилактика и ремонт данной системы.

Учет ряда нюансов для каждого прибора, подключенного к системе, при обустройстве его защиты. Это наличие редукторов и фильтров, обеспечивающих нормальную подачу воды должного качества при оптимальном давлении к каждому подключенному устройству.

Монтаж магистралей не повредит интерьеру квартиры, поскольку все подключения скрыты. Во время разработки проекта водоснабжения жилого помещения, следует заранее определиться с тем, какую схему использовать. Она должна соответствовать условиям использования устройств, потребляющих воду, в данном помещении.

Расчет и планировка устройства водопроводных магистралей – это дело для высококвалифицированного специалиста. Правильная установка системы также имеет огромное значение. Ее необходимо проводить в строгом соответствии с проектными документами и актуальными строительными нормативами.

Выводы и полезное видео по теме

Если владелец намерен выполнить работы самостоятельно, то рекомендуется ознакомиться с видеороликами, в которых показано, как правильно сделать разводку труб горячего и холодного водоснабжения. Для обеспечения безаварийной работы необходимо определиться со схемой разведения магистралей, а затем разработать проект. На основе подготовленной документации производится расчет количества материалов.

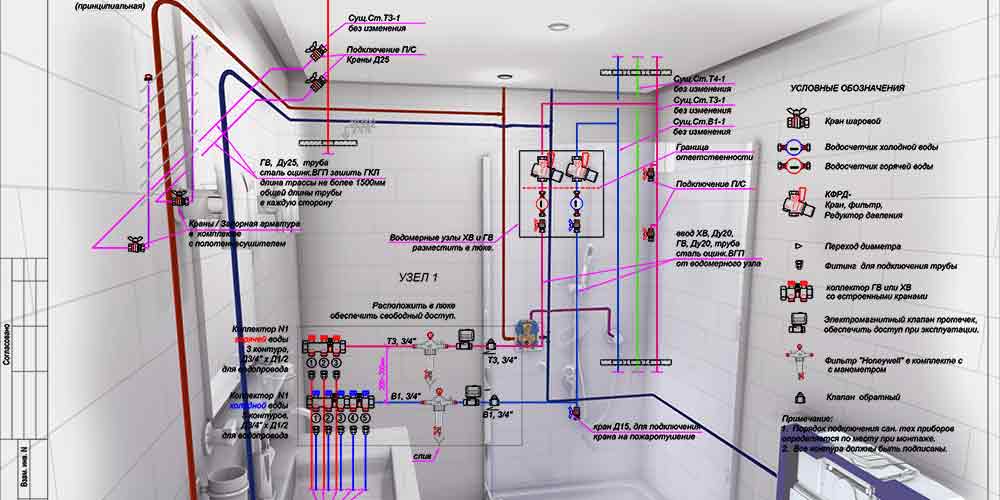

Правильно укомплектованная разводка включает множество приборов управления, контроля, защиты и учета. Чтобы система была работоспособной, перед тем, как сделать разводку воды, составляют схему, на которой изображаются трассы с ответвлениями, а также расстановка всех необходимых элементов. Это могут сделать в специализированной компании, если процесс покажется слишком сложным.
