Этапы проектирования и расчета дождевой канализации

Обустройство ливневой канализации на частных жилых территориях

СП 32.13330.2012 описывает требования только к выполнению расчетов для коллекторов, а также к их обустройству. Водоприемники, трубопроводы, лотки и другие элементы поверхностного водоотвода подбираются с учетом расчетных данных по коллекторам в конкретном случае. Соблюдение таких требований необходимо только для территорий промышленных предприятий, условий городской застройки, на проездах местного значения в городах, поселках, других населенных пунктах.

Для частных территорий ливневая канализация проектируется совместно с дренажом и водостоком. При выполнении расчетов в качестве основных данных используются статистические сведения по объему осадков и талых вод. Значения диаметров труб, размеров лотков, водоприемных колодцев и т.п. рассчитываются с учетом пиковых нагрузок. Дополнительно вносятся поправки в соответствии с типом покрытия на территории (газон, асфальт, мощение и т.п.), площадью кровель, с которых через водосток осадки и талая вода отводятся в ливневую канализацию. Поверхностный водоотвод не объединяют с дренажом — это чревато его переполнением при обильных дождях или таянии снега. Вместе с тем, точка водосброса для двух этих систем может быть общей.

Выбор материалов

Для внутреннего водопровода популярны трубы из меди, металлопластика, полипропилена

Проект водопровода и канализации включает выбор трубопроводов с требуемыми параметрами. Промышленность выпускает широкий ассортимент труб для хозяйственно-питьевой воды и сточных жидкостей.

Материалы изготовления трубопроводов:

• металлопластик,
• чугун,
• сталь,
• медь,
• полиэтилен,
• полипропилен,
• поливинилхлорид,
• стеклопластик,
• асбест,
• железобетон.

Наибольшее распространение получили изделия из полимеров, металлопластика, нержавеющей стали. Внутренние водопроводы изготавливают из полипропилена PPRC, металлопластика, сшитого полиэтилена PEX, гофрированной нержавеющей стали. Внутренние сливные трубы производят из полипропилена PP, серого ПВХ и полиэтилена высокой плотности HDPE.

Для наружных водопроводов применяют изделия из полиэтилена PE и полиэтилена с защитным слоем PE-RC. Внешние водоотводы делают из поливинилхлорида оранжевого цвета, гофрированного полиэтилена и гофрированного двухслойного полипропилена PP.

Общие принципы устройства «дождевой воды”

Владельцы частных домов вполне способны построить своими руками коммуникации для сбора и отвода (талой) дождевой воды. Выполнив все расчеты и закупив необходимые материалы, приступают к обустройству канализационной сети.

Первым делом по намеченному плану рытье траншей для дренажных линий на придомовой территории. К местам расположения сливных стояков (сливных труб) подводят траншеи. Глубина копания 300-500 мм достаточна для разводки частной сельскохозяйственной системы.

При рытье траншей необходимо учитывать уклон будущих трубопроводов (лотков) в сторону центрального накопительного резервуара. Дно готовых траншей утрамбовывается трамбовкой и засыпается слоем речного песка (высотой не менее 200 мм)

На участках под канализационными трубами выкапываются и устанавливаются ямы под водозаборы дождевой воды. Эти элементы системы представляют собой прямоугольные емкости небольшого объема (5-10 литров).

Для устройства смотровых и поворотных люков рекомендуется использовать готовые промышленные пластиковые контейнеры или производить отливки из полимербетона. Первый вариант дороже, но проще в установке и обслуживании.

Имеющиеся в продаже водоприемники дождевой воды обычно дополняются большими коллекторами сточных вод. Природный мусор неизбежно попадает в канализацию с дождевыми потоками.

Одно из множества существующих сооружений водозаборов дождевой воды. Материал изготовления: пластик. Лучший выбор для проектов частной недвижимости. Такие емкости, как правило, дополняются фильтрующими корзинами для задержания крупного мусора

В зависимости от выбранной технологии строительства канализации (открытой или закрытой) в траншеях укладывают лотки или прокладывают линейку полимерных труб.

Если строится простая лотковая дренажная система с выходом на соседнем газоне, рекомендуется предусмотреть риски возможной эрозии почвы на дренажных участках. Замкнутые на стыках элементы установки необходимо герметизировать.

Собранные таким образом сообщения должны быть подключены к общему хранилищу или централизованному сетевому коллектору.

Также стоит позаботиться о строительстве песочных фильтров прямо перед входом на общий склад. И не забудьте установить смотровые колодцы. Их установка необходима на участках автомобильных дорог протяженностью более 10 метров, а также в точках контура, где образуются изгибы дренажной линии.

Процесс монтажа

Устройство ливнёвки с нуля включает в себя следующие этапы:

• На крыше закрепляются держатели для желобов на расстоянии 80-90 сантиметров друг от друга. Соблюдается уклон в два миллиметра на каждый погонный метр жёлоба.
• В желобах размечаются места под воронки. Готовое отверстие составляет 10 сантиметров. В него вставляется воронка. Открытые концы желобов закрываются заглушками.
• Затем желоба помещают в держатели, стыкуя отрезки с помощью соединяющих элементов и герметика.
• К воронкам крепятся угловые колена, обеспечивающие отток воды в стоки, размещённые вертикально на стенах строения.
• Водосточные трубы крепятся к стенам с помощью хомутов. Расстояние от стока до стены не должно быть меньше 10 сантиметров!
• К нижним краям стоков монтируются сливные колена. Расстояние от колена до земли составляет 30 сантиметров. Под каждым сливным коленом размещается отдельный дождеприёмник.
• Магистрали ливнёвки прокладываются в уже подготовленные траншеи с песчаной подушкой на дне толщиной 10-15 сантиметров. Для лотков и дождеприёмников роются неглубокие канавы. Одновременно строятся коллекторы и смотровые колодцы.

Все лотки и желоба обеспечиваются пескоуловителями. После чего их с помощью колен подключают к магистральному сливу, размещённому ниже точки промерзания грунта. Строго соблюдается герметичность всех соединений.

Общий трубопровод выводится в коллектор (перед ним можно установить дополнительные фильтры, например, сорбционный).

Из коллектора вода поступает в накопительный колодец, из которого обеспечивается аварийный слив через специальную трубу, выведенную в овраг, близлежащий водоём или городскую канализацию. Также откачка воды может проводиться вручную, с помощью насоса. В этом случае труба для сброса воды не нужна.

Необходимый инструментарий

Для проведения работ понадобится:

• штыковая и совковая лопата для выемки грунта из траншей и котлованов под колодцы и коллекторы;
• ножовка для разрезания пластиковых труб;
• ключи (разводной и гаечный);
• отвёртка;
• напильник для полировки срезов труб.

Используемые материалы:

• трубы из пластика;
• лотки, воронки и решётки (требуются для монтажа открытой системы водоотвода);
• смотровые колодцы из пластика либо бетонные кольца для их строительства;
• пескоуловители и фильтры (если вода будет использоваться для полива огорода и содержит вредные примеси).

Актуальные требования при сооружении дождевой канализации

Начальный этап монтажа ливневой канализации – схема, учитывающая все элементы

При планировании и строительстве ливневой канализации важно руководствоваться официальными требованиями и правилами

При устройстве дождевой воды вдоль дороги важно использовать трубы или лотки с требуемым классом нагрузки. Как правило, это B, C

Они выдерживают от 12,5 до 25 тонн.
При установке канализационных люков на частных участках можно сделать открытую водосточную систему. То же самое и с зонами отдыха. В городской зоне с плотной застройкой необходимо прокладывать подземную канализационную сеть.
необходимо соблюдать уровень глубины внешних лотков. Их следует разместить под планом участка, с которого сливается вода. В противном случае водостоки не будут выполнять свою основную функцию – наполнение и отвод дождевой воды с участка. В СНиП по этому поводу есть информация о том, что необходимо заглублять трубы закрытого ливневого отвода исходя из имеющегося опыта эксплуатации подземных коммуникаций в том или ином регионе.
При строительстве водостоков необходимо соблюдать уклон в сторону центрального коллектора (в случае городских сетей) или в сторону септика, дренажного колодца, ближайшего резервуара (если это частная территория).
Рекомендуется устанавливать систему таким образом, чтобы дождевая, талая вода самотеком переносилась к приемнику или месту слива. Если это невозможно из-за рельефа на некоторых участках, в камерах (кессонах) устанавливают специальные внутренние насосы. Эта коммуникационная секция называется напорной.
При заключении договора с коммунальными службами дождевая вода поступает в общественный коллектор без предварительной очистки.
Система канализации организована таким образом, чтобы исключить попадание бытовых фекальных вод, загрязненных химическими и органическими веществами. Также запрещено соединять люк с коллектором промышленных предприятий. Это касается городских магистралей. Если промышленные, фекальные и бытовые сточные воды каким-либо образом попадают в поверхностный коллектор, они не сбрасываются в ближайший водоем или овраг, а отправляются по подготовленному трубопроводу на местные очистные сооружения.

При строительстве водосточной системы необходимо оборудовать зону безопасности. Подразумевается запрет таких строительных работ в пределах 5 метров от каждого края лотков:

• обустройство зон отдыха, детских площадок и др.
• парковочное оборудование;
• организация свалок;
• строительство любого объекта;

Растения можно высаживать по 3 метра с каждой стороны карниза.

Требования к системам

Инженерные сооружения для дождевых вод должны соответствовать нормативам СНиП и ГОСТ. В требованиях к системам указывают рекомендуемые параметры, которые нужно учитывать при создании ливневок. Если пренебречь условиями, то конструкция станет неправильно функционировать.

Глубина заложения ливневой канализации часто указана в инструкции к нормативам. Если сечение труб не более 500 мм, то сооружение ставят на 30 см ниже точки промерзания почвы. Конструкции с большим диаметром углубляют минимум на 50-70 см.

Нормативы для инженерных сетейИсточник yandex.ru

Если ливневку расположить на меньшую глубину, то стоки будут плохо уходить. В итоге возникает заболоченность участка. В проблемных местах системы из-за застоев скапливается мусор, песок и ил. В холода канализация замерзнет, что грозит разрывом внутренних деталей.

Как делается ливневая канализация

Как обустроить ливневку

Точные расчеты – основные требования, которые обеспечат максимальную продуктивность инженерной системы. Чтобы правильно обустроить дождевое сооружение, нужен проект. Малейшая ошибка при подготовке способствует подтоплению основания, что приведет к разрушению здания.

Объем канализации

При обустройстве ливневки на участке рядом с коттеджем обязательно учитывают объем конструкции

Для определения показателя обращают внимание на среднее количество всех осадков для конкретного региона. Если земля покрыта щебнем, то дополнительно умножают на 0,4

Для бетонных территорий коэффициент равен 0,85, для асфальта – 0,95, для крыш – 1.

Расчет объема ливневкиИсточник stavmaster.com

Уклон ливневок

Параметр для дождевой канализации зависит от диаметра трубы. Для конструкций с сечением в 5 см подъем должен быть в пределах 3 см. Уклон обеспечивает оптимальную скорость движения сточных вод.

Чем крупнее труба, тем меньше скос. Если в ливневке используют детали диаметром в 20 см, то нужен скат в 7 мм. Подъем обеспечивают на каждом погонном метре дождевой канализации. Для моделей с сечением в 150 мм необходим уклон в 10 мм на 1 м, для видов в 110 мм – 20 мм.

Параметр для движения водыИсточник hobby-delo.com

Определить глубину

Дождевую конструкцию укладывают на 10 см ниже, чем предельный уровень промерзания почвы. Показатель неодинаковый для разных регионов. Часто к параметрам добавляют толщину донной подушки из песка. В северных областях глубина достигает 1,5-2 м, а в южных – до 30 см.

На величину влияют характеристики земли. Пористые виды промерзают хуже, чем глинистые или каменистые. Чем толще снежный покров, тем меньше мерзнет грунт. Сугробы становятся естественной защитой, ограждающей ливневую канализацию от холода. Каждые 10 см снега уменьшают глубину пролегания на 30 см.

Разберем примерный расчет углубленности траншеи для участка, уровень которого в 1,2 м. Диаметр труб – 50 см, толщина сугробов – 15 см. Из суммы точки промерзания вычитают 45 см. В итоге получают 75 см. Конструкцию располагают на щебеночной подсыпке.

Траншеи для трубИсточник hobby-delo.com

Утепление

Если глубина прокладки ливневой канализации ниже допустимого уровня, то сооружение придется утеплять. Материал будет находиться в воде. Агрессивная среда постепенно разрушает сырье, что в будущем отразится на теплоизоляционных качествах.

Теплоизоляция конструкцииИсточник hobby-delo.com

Трубы дождевой канализации утепляют полиуретаном. Удобны в установке модели из пенополистирола и пенопласта. Специальные детали легко надеть на ливневку. Защитный слой оградит инженерное сооружение от перепадов температуры.

Дорогой утеплительИсточник kanalizaciyavdome.ru

Из качественных и дорогих материалов профессионалы выделяют пеноизол. Вещество в жидкой форме заливают в траншею с трубами. После полимеризации твердый состав защищает конструкцию от морозов. Долговечный, прочный утеплитель устанавливают при помощи специального оборудования, которое не всегда доступно обычным домовладельцам.

При теплоизоляции ливневок запрещено использовать вату (минеральную, стеклянную, бумажную) и вспененный полиэтилен. Материалы не приспособлены для эксплуатации в воде. Даже при установке в короб сырье не прослужат дольше одного сезона.

Монтаж ливневой канализации.

Дождевая инженерная система – обязательная составляющая загородного дома. Объем, уклон и глубина заложения ливневой канализации влияют на эффективность конструкции

При выборе параметров обращают внимание на климатические особенности региона и характеристики участка, на котором стоит коттедж

Эксплуатация

Ливнёвка – достаточно надёжная в использовании система водоотвода, требующая минимального технического обслуживания.

В регулярное обслуживание входит:

• прочистка защитных решёток наземных элементов от крупного мусора (веток, листвы и т. п.);
• удаление осадка из пескоуловителей;
• очистка желобов по периметру крыши.

Необходимо также особое внимание уделить эффективности работы ливнёвки. Если отмечены застои воды или некачественный водоотвод, причина кроется в засорении трубопровода, расположенного под землёй

Для решения проблемы требуется применение спецтехники. Промывка канализации проводится через смотровые колодцы или коллекторы. Специалистами используются специальные водяные насосы, оснащённые длинным шлангом с насадкой-соплом. Вода под высоким давлением вымывает мусор и освобождает трубопровод. Такая экстренная промывка требуется исключительно в случае несоблюдения основных правил эксплуатации:

• несвоевременной очистке решёток и пескоуловителей;
• или при отсутствии в системе фильтров и пескоуловителей.

Нормы потребления и СНиП по водоснабжению

Под нормой потребления представляют допустимый максимум объема воды соответствующего качества, который необходим для удовлетворения нужд рядовых потребителей, проживающих в определенном жилье. Нормы расходования воды определяются согласно строительным правилам и нормам, которые приняты органами исполнительной власти.

Количество водопотребления всегда будет зависеть от качества и уровня жизни людей.

Так, если еще 120 лет назад объем потребляемой воды на одного москвича составлял 11 л воды в день, то 100 лет назад этот показатель составлял 66 литров для каждодневного потребления. Сегодня средний объем воды на одного жителя Москвы составляет 700 литров.

Водопотребление зависит от:

• Климата места проживания;
• Выполняемой трудовой деятельности.

Для жителей южных регионов потребность в воде будет значительно больше, чем для северных.

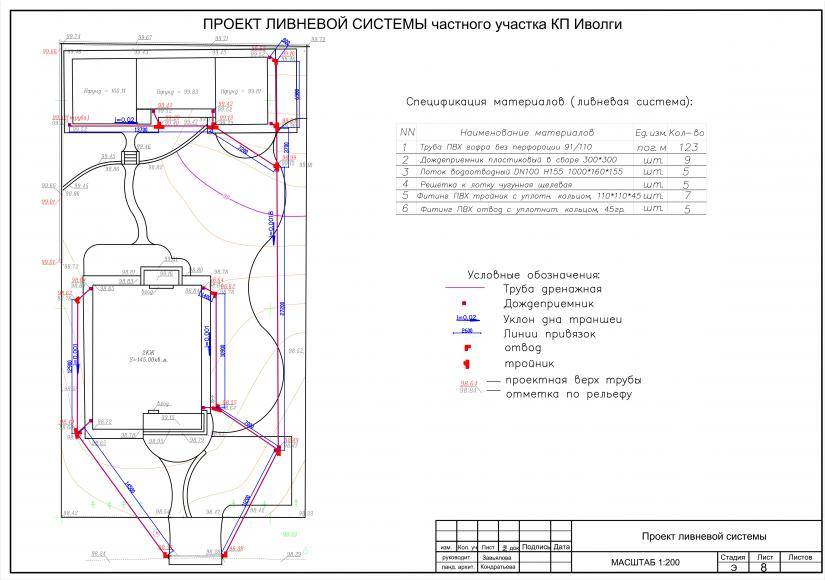

Требования при проектировании ливневой канализации

Если проект ливневой канализации разрабатывается для многоквартирного дома, общественного или коммерческого объекта, потребуется его согласование в официальных инстанциях. В этом случае и содержание проекта, и его оформление должны соответствовать целому ряду СНиПов, ГОСТов и других нормативов

Подготовка проектов для частных домов является более простой, однако и здесь важно обеспечить соблюдение общепринятых технических требований. При проектировании ливневых канализаций необходимо ориентироваться в первую очередь на СНиП 2.04.03-85, а также на стандарты ГОСТ 36-34, 21.604-82 и некоторые другие нормативные документы

До начала работ по составлению проекта проводится ряд изысканий. Проектирование выполняется с учетом следующей документации:

• топографический план и план застройки участка;
• результаты геологических изысканий;
• технические условия на подключение к централизованным коммуникациям.

Также учитываются требования заказчика относительно расположения ливневой канализации, коллекторных колодцев и т.п.

При проектировании специалисты компании “Мос-дренаж” определяют основные параметры будущей ливневой канализации:

• ее расположение на участке (отображается на плане территории, где указываются точные места монтажа всех составляющих системы);
• перечень используемых материалов и комплектующих, оборудования;
  сметная документация с точным расчетом затрат на обустройство системы (указываются цены на проведение работ и на материалы);

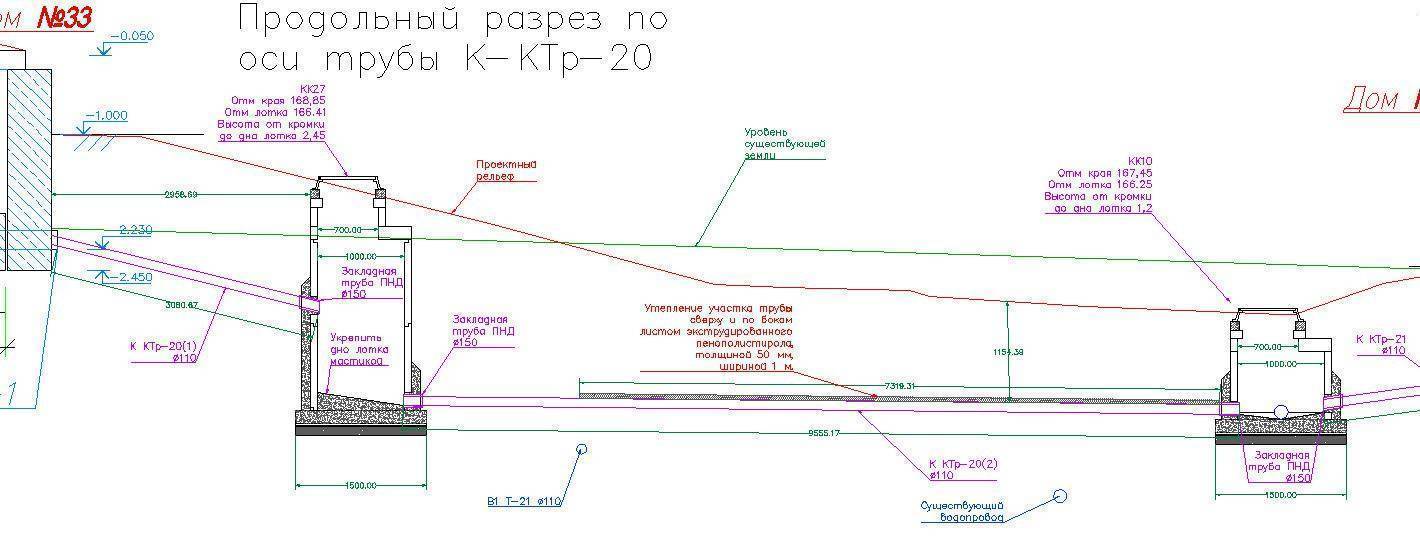

• технические требования, схемы и чертежи ливневой канализации, а также ее отдельных элементов.

Готовый проект должен содержать следующие данные.

Тип обустраиваемой ливневой канализации. Возможно использование открытой, закрытой, смешанной системы. Ливневая канализация открытого типа — это система лотков, установленных с небольшим заглублением в грунт. Сверху лотки закрываются защитными решетками. Закрытые системы формируются из лотков и дождеприемников, соединенных с подземной системой труб. По ним вода отводится в колодцы. Ливневые канализации смешанного типа обустраиваются с использованием элементов закрытых и открытых систем.

Способ сбора воды. Может быть точечным либо линейным. Для точечного сбора используются дождеприемники, установленные в определенных местах (на низких участках территории, под водосточными трубами и т.п.). Линейный сбор организуется с помощью «трасс», составленных из лотков или желобов.

Количество и расположение приемных, а также смотровых колодцев. Приемные колодцы используются для сбора воды. При организации небольших систем возможна установка только одного такого колодца, расположенного в самой нижней точке трубопровода. Также вода из ливневой канализации может отводиться в коллекторный колодец дренажной системы. Ревизионные колодцы устанавливаются с определенным шагом на всем протяжении системы труб и используются для контроля работы системы, а также для ее сезонного обслуживания.

Протяженность, сечение, расположение труб. Ключевой параметр — это глубина залегания элементов системы в грунте. Ее выбирают в соответствии с требованиями к работе ливневой канализации. Если она должна эксплуатироваться круглогодично, трубы укладывают ниже точки промерзания. При использовании системы только в теплое время года, достаточно поверхностного монтажа. Трубы при обустройстве ливневой канализации укладываются с определенным уклоном, который зависит от их сечения, а также от предполагаемой нагрузки на систему. Чем меньше внутренний диаметр труб, тем большим должен быть уклон. Так, для труб с внутренним сечением в 20 см уклон составляет 0,007. При внутреннем сечении в 15 см рекомендуемый уклон — 0,008. Точный уклон также зависит от того, для какого именно элемента он рассчитывается. Водоотводные канавы обустраиваются с уклоном в 0,003. При монтаже лотков выдерживается уклон в 0,004-0,005.

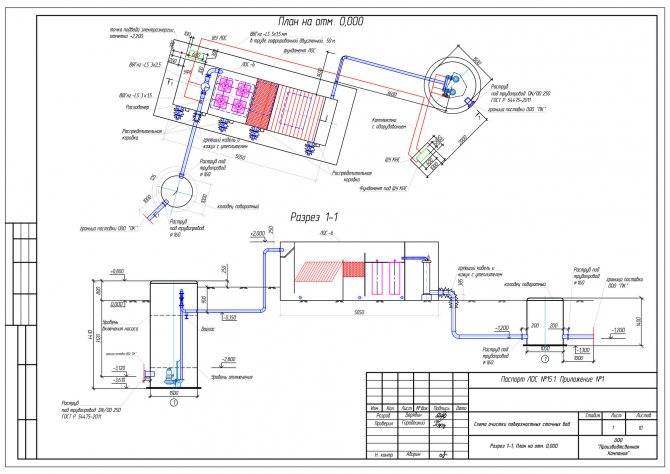

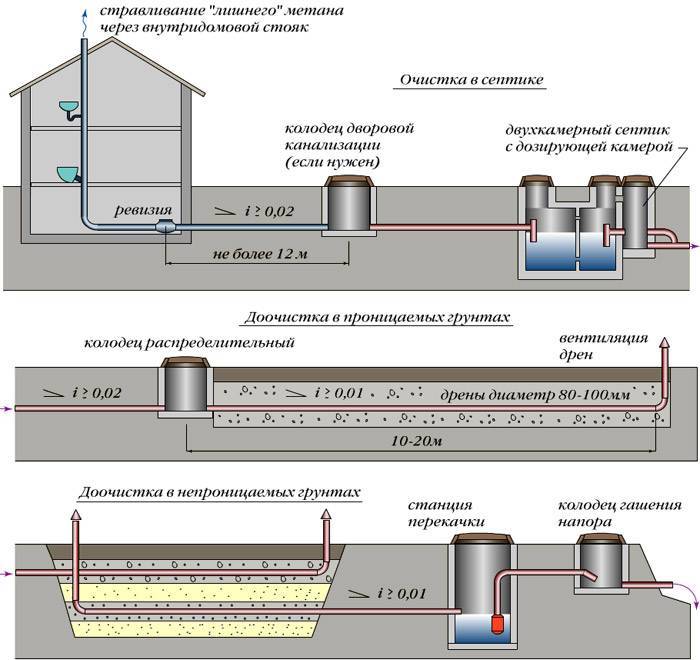

Установка автономных очистных сооружений ливневых стоков

Первым делом выполняется сборка оборудования в цельную конструкцию, и для этого необходимо знать такие правила:

1. На первом уровне располагается резервуар, в котором будет храниться собранная вода.
2. Вторым элементом является пескоуловитель, обеспечивающий первичную очистку дождевых стоков.
3. За пескоуловителем в цепь оборудования монтируется маслоуловитель или другое приспособление, способное отлавливать нефтепродукты, содержащиеся в воде.
4. Последний элемент конструкции – сорбционный блок, проводящий доочистку стоков.
5. Пройдя через все элементы очистного сооружения, вода уходит в водоприемник или место утилизации.

Очистные сооружения ливневых сточных вод устанавливаются по следующему алгоритму:

1. Сначала необходимо подготовить котлован, в котором будет устанавливаться конструкция. Размеры котлована должны превышать габариты оборудования хотя бы на 50 см в каждой плоскости. Кроме того, при рытье траншей необходимо соблюдать небольшой постоянный уклон, обеспечивающий движение жидкости самотеком. Минимальный угол уклона составляет 3 градуса.
2. Донная часть траншей и ямы должна засыпаться песчаной подушкой. После засыпки песка его нужно пролить водой и утрамбовать.
3. При установке тяжелого оборудования песчаной прослойки недостаточно, поэтому дно ямы необходимо будет забетонировать.
4. Когда земельные работы завершены, очистное сооружение необходимо предварительно собрать.
5. Теперь вся конструкция устанавливается на свое место. Смотровые люки системы должны располагаться немного выше уровня земли.
6. Смонтированные очистные сооружения ливневых сточных вод в обязательном порядке утепляются. Подойдет любой теплоизоляционный материал, например, минвата. Утепление нужно, чтобы обеспечить функционирование конструкции при низких температурах.
7. Трубопроводы системы должны изолироваться водонепроницаемыми материалами. С этим пунктом проблем возникнуть не должно, поскольку такие вещества можно найти практически в любом строительном магазине.
8. После изоляции труб систему нужно собрать полностью.
9. Соединения трубопроводов и стыки между деталями нужно обработать герметиком, чтобы повысить водонепроницаемость конструкции.
10. Когда вся конструкция подготовлена к работе, ее необходимо протестировать.
11. Если испытание пройдено успешно, то система засыпается песком, который после этого необходимо утрамбовать.
12. Последний этап – засыпка грунта и укладывание слоя дерна, который был предварительно снят с участка.

Заключение

Охранная зона

СНиПом оговаривается большое количество параметров ливневой канализации, а также нюансов ее сооружения. Так вот одним из таких нюансов является охранная зона. Это участок территории, границы которого это стенка лотка или трубы и определенное расстояние, ограничивающее участок. Для ливневой канализации охранная зона – это полоса шириною 5 м по обе стороны от сети. Конечно, это не касается пристенной ее части.

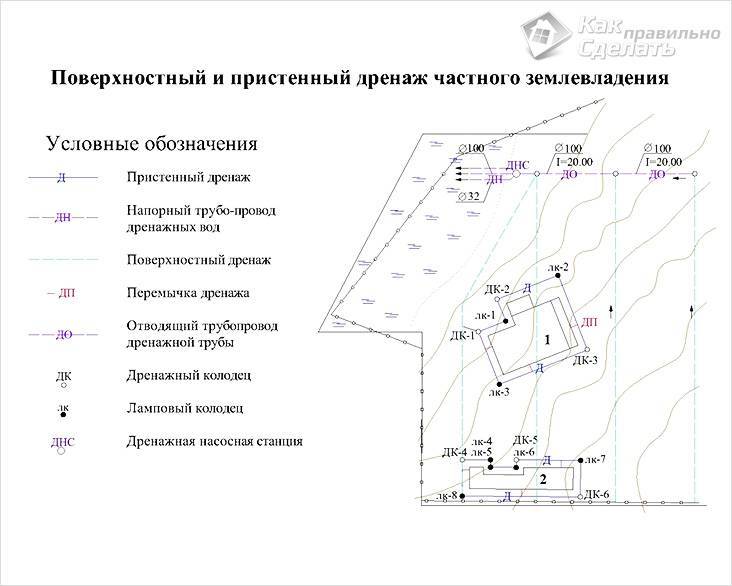

Пристенная ливневка

Для чего необходима охранная зона. Это место, где нельзя:

• Возводить постройки временного или постоянного типа.
• Сваливать мусор.
• Организовывать стоянки для автомобилей.

Зеленные насаждения сажать можно, но с оговоркой, что расстояние от места посадки до края ливневки не должно быть меньше 3 м.

Монтаж своими руками

Качество работы водоотводной системы загородного дома зависит от точности проектирования. Правильно сделав все расчеты и разобравшись в строении подобранной конструкции, можно выполнить монтаж ливневой канализации своими руками.

Расчёт объёма стоков, подбор компонентов

Основным требованием к установленным ливневкам является полная пропускная способность — вся вода, попавшая на территорию, должна полностью уходить в отведённые резервуары. Поэтому требуется сделать правильный расчёт объёма стоков. Все вычисления выполняются согласно формуле:

Q= F∙¥∙q20

где Q — необходимый объём, F — суммарная площадь, с которой будут отводиться осадки,  ¥ — коэффициент, который берется в зависимости от вида покрытия приусадебной территории или дома, q20 —  количество атмосферных осадков, выпадающих в данной местности.

Для разных материалов коэффициент  ¥ имеет такое значение:

• асфальт — 0,95;
• гравий, щебень — 0,4;
• кровля — 1;
• бетон — 0,85.

Немаловажное значение для качества стока имеет уклон, который определяется согласно размеру окружности устанавливаемых труб. Если используется трубопровод диаметром 200 мм, то берется коэффициент 0,007, а 150 мм — 0,008. Соответственно, в первом случае на 1 погонный метр трубы требуется 7 миллиметров, а во втором — 8 миллиметров

В открытых ливневых схемах уклон отвечает пределам 3-5 миллиметров

Соответственно, в первом случае на 1 погонный метр трубы требуется 7 миллиметров, а во втором — 8 миллиметров. В открытых ливневых схемах уклон отвечает пределам 3-5 миллиметров.

Трубы для ливневой канализации могут быть из ПВХ или пластика. Основным требованием к изделию является прочность, устойчивость к воздействию коррозии и химическая инертность.

Специалисты рекомендуют для обустройства дачных ливнёвок купить гофрированные многослойные трубы. Они соответствуют всем необходимым требованиям и имеют довольно невысокую стоимость. Цена за метр такого изделия в среднем составляет от 80 до 120 рублей.

Монтаж кровельной части

В первую очередь, для обустройства ливнёвки в частном доме требуется установка водосточной системы крыши. Для этого необходимо:

1. Монтировать на кровле воронки и желоба. Детали фиксируются посредством специальных крюков. Для полной герметизации соединений используются специальные резиновые прокладки.
2. Крепятся стояки и трубопровод. Вертикально фиксируются трубы, по которым будет стекать вода.

Все элементы кровельного водостока закрепляются посредством хомутов. Количество дождеприемников рассчитывается согласно схеме дома. При этом учитывается площадь крыши и всех отдельных её скатов.

Наземные сооружения

Согласно заранее созданному проекту ливневой канализации, который включает схему дома и прилегающей территории, отмечаются места для установки дождеприемников и лотков.

Для монтажа наземных частей ливнёвки:

• в намеченных местах с учетом глубины промерзания земли роют колодцы и траншеи для поверхностных лотков;
• на дно траншей укладывают слой песка, который тщательно трамбуют;
• после этого устанавливают резервуары для приёма воды;
• в подготовленные траншеи укладывают лотки;
• выполняют соединение дождеприемников, приспособлений для сбора песка и колодцев в одну канализационную цепь с помощью лотков.

Все наземные лотки фиксируются с помощью цементного раствора. Сверху на дождеприемники и элементы линейной системы устанавливаются защитные решётки.

Подземные коммуникации

Обустройство канализационной системы под землёй выполняется в такой последовательности:

1. Выкапывают глубокую яму для установки коллекторного резервуара. В такой колодец можно установить пластиковую ёмкость или соорудить отсек из бетона.
2. В траншеи засыпается песчано-гравийная подушка и укладываются трубы, которые соединяют в одну систему посредством фитингов. При устройстве ливнёвки длиной более 10 метров сооружают смотровые колодцы.
3. На участках соединения дождеприемников и трубопровода устанавливаются пескоуловители.

Допускается глубина укладки труб до 70 сантиметров от поверхности грунта. Трубопровод диаметром, превышающим 500 миллиметров, прокладывают на 50 сантиметров ниже отметки промерзания почвы.

Перед тем как засыпать грунтом ров, следует провести тестирование канализационной цепи. Для проверки необходимо залить воду в устройство для приема воды и произвести осмотр всех соединений системы. Если протечки нет, то можно приступать к закладке траншей.

Классификация систем дождевого водоотведения

По способу отведения атмосферных осадков можно выделить три типа дождевой канализации:

• открытый тип – вода отводится с помощью системы открытых каналов, кюветов, выпусков и лотков;
• закрытый тип – вода, собранная водоотводными лотками, через дождеприемники (особые колодцы) поступает в подземную трубопроводную сеть, которая может быть оснащена и очистными сооружениями, а по ней уже транспортируется к месту сброса;
• смешанный тип – сочетание первого и второго варианта, в такой канализационной системе часть элементов открытой сети заменяется подземным трубопроводом.

Специалисты категорически не рекомендуют сбрасывать дождевую воду в дренажную систему, устраиваемую с целью защитить фундамент дома от излишней влажности, так как во время сильных дождей или обильного таяния снега, он будет подвергаться разрушительному воздействию влаги. Необходимо осуществить монтаж ливневой канализации.

Основные правила обустройства ливневой канализации

                Принцип
построения ливневой канализации состоит в
создании системы трубопроводов, обеспечивающих транспортировку и сброс дождевой воды в заранее определенные
участки сброса. Ими могут служить:

• канализационная система общего назначения;
• очистные сооружения;
• водоемы;
• овраги, понижения рельефа.

Как правило, ливневая канализация
строится для работы в самотечном режиме. Это оправдано как экономически, так и
технологически. Безнапорная система не требует подключения к сетям
электропитания и постоянного обслуживания. Размер ее зависит от площади и конфигурации
обслуживаемого участка. Правила создания дождевой канализации предписывают
соблюдать следующие требования:

• использование ливневой канализации для отведения
  бытовых или промышленных стоков запрещается;
• точка сброса стоков должна быть согласована с
  СЭС и водоохранными организациями;
• разрешается направлять дождевые поверхностные
  стоки с участков частных домов в магистральные линии централизованной
  канализационной системы без предварительной подготовки;
• в городских условиях плотной застройки ливневая канализация должна
  создаваться в закрытом варианте конструкции. Для дачных или коттеджных поселков
  допускается создание открытой ливневой канализации.

Основными задачами являются
создание самотечной сети трубопроводов или желобов, способных принять и переместить
дождевые воды. Их количество
определяется по максимальному значению величины осадков в данной местности,
полученному по результатам многолетних измерений.

Определение эффективных параметров ливневой канализации

Если параллельно с фекально-бытовой системой монтируется ливневка, для правильных расчетов нужно учесть такие данные:

• норма годовых осадков по региону;
• площадь обслуживаемого объекта;
• тип покрытия (бетон, грунт, плитка);
• свойства грунта на участке;
• масса отводимой дождевой воды.

Все данные, кроме последнего пункта, берутся в местной геодезической службе. С помощью полученной информации подбирают желоба по их пропускной способности. Для примера рассчитаем данные по лоткам для ливневки с помощью формулы: Q=q20∙P∙φ

Значения:

• Q — средний годовой объем ливневой воды в регионе;
• q20 — коэффициент по региону;
• P — площадь объекта, с которого будет отводиться вода;
• φ — коэффициент водопоглощения для разных видов материалов.

Уклоны ливневой канализации

Ливневая канализация – это безнапорная система отвода атмосферных осадков. Для эффективного её функционирования необходимо правильно рассчитать минимальный уклон ливневой канализации. Определяется он с учётом скорости течения стоков по каналам и диаметра трубы.

Если выполнить слишком малый угол наклона ливневой канализации, работать она будет неэффективно. Большой угол наклона способствует том, то стоки будут очень быстро скапливаться в нижней части системы, не успевая впитываться грунтом. Чтобы не вычислять самостоятельно эти значения, можно воспользоваться таблицей, которая находится на страницах СНиПа.

Уклоны ливневой канализации

• Если диаметр труб 200 мм, чтобы рассчитать, какой уклон для ливневой канализации, следует применить коэффициент 0,007.
• При монтаже труб к дождеприёмникам их укладывают с уклоном 0,02.
• Заполненные гравием каналы, отвечающие за дренаж, следует укладывать с уклоном 0,003.
• Для водоотводных лотков среднее значение угла уклона – 0,003-0,005.

Правильно рассчитанные основные параметры ливневой канализации – залог долгосрочного и качественного функционирования системы отвода атмосферных стоков.

Ливневая канализация – это система водосборников, труб, каналов и коллекторов, необходимых для сбора дождевой воды, стекающей с крыш и площадок с водонепроницаемыми покрытиями. Как и при строительстве любой другой системы коммуникации, на первом этапе работы нужно составить проект
с учетом требований СНиП.

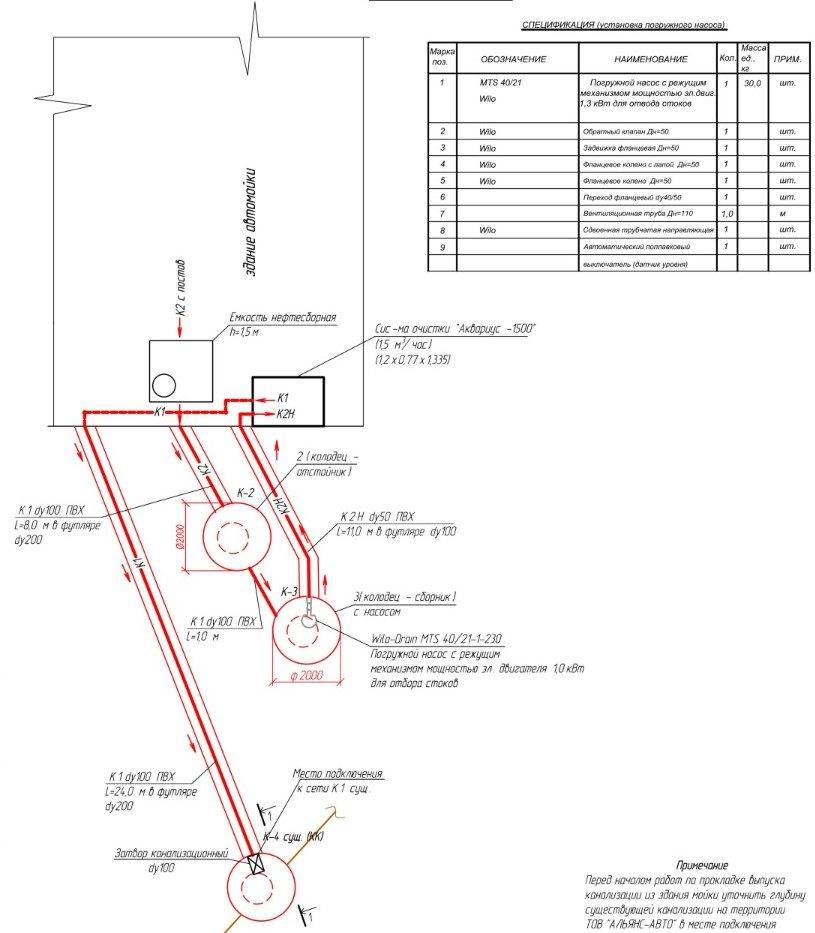

На этапе проектирования будет определен вид системы водоотведения, составлена схема расположения каналов, рассчитан необходимый диаметр труб, определено место сброса воды и места расположения точек водозабора. Проект ливневой канализации, составленный с учетом требований СНиП, поможет сориентироваться в следующих моментах:

• Какие материалы нужно будет приобрести?
• Каков должен быть диаметр и метраж труб?
• Как будут проходить работы по монтажу?
• Какова будет продолжительность работ?
• Понадобится ли использование спецтехники?

В конечном итоге, на основе проекта может быть составлена смета расходов, которые потребует строительство.

Как вычислить параметры проекта

Исполнителю нужно обладать сведениями геологических особенностей местности, ландшафтных характеристик, строительной специфики объекта, расположения инженерных систем. При выполнении ливневки на промышленном предприятии дополнительно просчитывается количество подъездных пандусов, общая площадь участка, его проходимость.

Перед разработкой гидропроекта определяются следующие моменты:

• составление сметы работ;
• закупка материала;
• установка датчиков, сигнализаторов;
• количество колодцев, их месторасположение;
• тип канализации (сток внешнего или внутреннего типа);
• длина трубопроката;
• проведение гидравлических вычислений.

Вышеназванные параметры зависят от нормы осадков и максимально возможного их количества, близости водоемов, скорости потока воды, площади водозабора. При прокладке ливневки выполняется расчет по расходу воды, то есть пропускной способности канализации в процессе водоотвода.
