Что такое вентиляция
Вентиляция необходима для доступа свежего воздуха и удаления отработанного потока
Воздухообмен в строении организовывается так, чтобы человек мог управлять проветриванием. Вентиляция обозначает одновременное поступление кислорода и удаление отработанного воздуха и подразделяется на приточную и вытяжную систему.
Проветривание бывает естественного или принудительного типа. В обоих случаях имеет значение безошибочный монтаж и проектирование систем вентиляции. Неправильные расчеты, отсутствие графического плана ведет к потере результативности и снижению качества микроклимата.
Технические расчеты бесплатно и анонимно =)
- Отопление
- Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
- Расчет диаметра коллектора
- Расчет расширительного бака для отопления
- Расчет количества ступеней теплообменника ГВС
- Расчет нагрева ГВС
- Расчет длины компенсаторов температурных удлинений трубопроводов
- Расчет скорости воды в трубопроводе
- Разбавление пропилен и этиленгликоля
- Расчет диаметра балансировочной шайбы
- Проверка работоспособности элеваторной системы отопления
- кг/с в м3/ч. Перевод массового расхода среды в объемный.
- Онлайн замена радиаторов Prado на Purmo
- Примеры гидравлических расчетов систем отопления
- Sanext
- Расчет диаметра и настройки клапана Sanext DPV
- Расчет этажного коллектора системы отопления Sanext
- Маркировка РКУ Sanext
- Замена клапана Danfoss AB-QM на Sanext DS
- Быстрая замена L и T-образных трубок на трубу Стабил
- Вентиляция
- Расчет гравитационного давления
- Расчет расхода воздуха на удаление теплоизбытков
- Расчет теплоснабжения приточных установок
- Расчет осушения помещений по методике Dantherm
- Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
- Расчет дымоудаления с естественным побуждением
- Расчет площади воздуховодов и фасонных частей онлайн
- Расчет естественной вентиляции онлайн
- Расчет потерь давления на местных сопротивлениях
- Расчет воздушного отопления совмещенного с вентиляцией
- Расчет вентиляции в аккумуляторной
- Расчет температуры приточного и вытяжного воздуха системы вентиляции
- Расчет углового коэффициента луча процесса
- Кратности воздухообмена и температуры воздуха
- Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
- Кондиционирование
- Расчет мощности кондиционера по теплопритокам в помещение
- Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
- Расчет теплопоступлений от источников искусственного освещения
- Расчет теплопоступлений от оборудования
- Расчет теплопоступлений от людей
- Расчет теплопритоков и влаги от остывающей еды
- Расчет теплопоступлений от инфильтрации воздуха
- Расчет полной теплоты из явной теплоты
- Водоснабжение
- Расчет сопротивления в трубопроводе ВК
- Расчет глубины промерзания грунта
- Расчетные расходы дождевых вод
- Газоснабжение
- Технико-экономический расчет тепла и топлива
- Расчет диаметра газопровода
- Расчет теплотворной способности энергоносителей
- Смета
- Расчет площади окраски металлического профиля
- Расчет площади окраски чугунных радиаторов
- Расчет расхода теплоизоляции с учетом коэффициента уплотнения
- Расчет количества досок из кубометра древесины
- Примеры смет
- Пример сметы на авторский надзор
- Пример сметы на перебазирование техники
- Пример расчета коэффициента к ФОТ при сверхурочной работе.
- Пример расчета коэффициента к ФОТ при многосменном режиме работы.
- Пример расчета коэффициента к ФОТ при вахтовом методе работы.
- Списание материалов в строительстве. Пример формы отчета.
- Списание материалов в строительстве. Пример формы ведомости.
- Разные
- Конвертер технических величин
- Проверка показаний теплосчетчика онлайн
- Расчет категории склада для хранения муки
- Линейная интерполяция онлайн
- Онлайн расчет маржинальности и точки безубыточности
- НДС калькулятор онлайн, расчет %
- Юнит-экономика онлайн калькулятор
- Расчет стоимости покупки автомобиля по доходу семьи
- Расчет стоимости системы учета энергоресурсов
- Калькулятор технологии домашнего виноделия
- Закон Ома
- Расчет фундамента
- Статьи
- Нормы
- Сравнение типов отопительных приборов
- Настройка AutoCAD
- Температура воздуха в Краснодаре за 10 лет зимой
- Сравнение ИП с ООО
- Вход
Роль воздухораспределения в эффективности вентиляционной системы
В проектировании приточно-вытяжной вентиляции большую роль играет процесс правильного распределения потоков воздуха. Если не учитывать при расчетах эти данные, то вентиляционная система даже с высокими показателями воздухообмена может оказаться неэффективной, в процессе удаления загрязненного воздуха из квартиры или коттеджа. Одной из основных задач при проектировании вентиляции является правильное расположение приточных и вытяжных распределительных устройств, для достижения максимального эффекта.

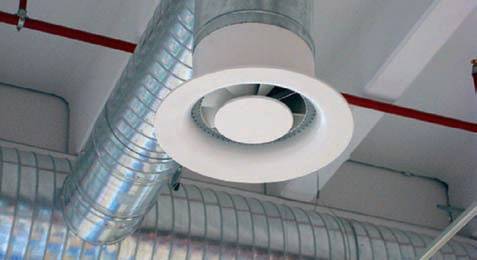

Воздухораспределителем называется специальный прибор благодаря которому воздух попадает в помещение, и различаются по конструкции и соответственно дизайну. Они бывают в виде:
- Решеток, регулируемых и нерегулируемых, различной геометрической формы и с направлением воздуха как в одну, так и во все стороны. Такие воздухораспределители могут использоваться для приточной, вытяжной и переточной систем вентиляции и располагаться на потолке, стенах или на полу.
- Перфорированных панелей. Эти устройства представляют собой панели с перфорацией, расположенной как в один, так и в несколько рядов. Они удаляют воздушные потоки из верхней части комнаты.
- Диффузоров или плафонов. Такие устройства используются для приточной и вытяжной вентиляции, могут быть с регулятором потоков воздуха.
- Сопловые и щелевые. Они бывают как приточные, так и вытяжные и могут создавать большую струю воздуха с высокой скоростью, до 30-40м/с.
Именно их правильное местоположение позволяет эффективно распределить приточный и вытяжной воздух по помещению.
Схему правильного распределения воздушных масс в здании, заказывают отдельно от проекта, компаниям, которые на этом специализируются, а самостоятельно произвести расчеты можно, с помощью справочников или различных компьютерных программ. Одна из таких программ называется Swegon.
Нормы для определения параметров воздухообмена
Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.
При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.
Документы и акты Российской Федерации
Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).
Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:
- Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
- Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
- Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.
В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.
Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции
Зарубежные стандарты качества вентиляции
При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.
Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования
Организацией ASHRAE разработаны следующие документы:
- ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
- ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.
Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.
Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:
- кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
- качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
- размеры и положение отверстий для естественной вентиляции (NVP).
Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.
Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:
- стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
- стандарт EN 15251 – требования к параметрам микроклимата;
- акт CR 1752 – критерии расчета вентиляции зданий.
Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.
Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни
Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.
Программа расчета естественной вентиляции и аспирации GIDRV 3.093
GIDRV
Программа GIDRV 3.093 создана для расчета систем вентиляции с принудительной и естественной тягой. Представляет собой многозадачную форму с набором закладок: «Характеристики схемы», «Этажи», «Участки», «Местные сопротивления», «Расчетная таблица».
Функции программы для расчета естественной вентиляции GIDRV 3.093:
- контрольный расчет параметров вытяжного воздуховода естественной вентиляции;
- расчет нового и контрольный расчет воздушных каналов для аспирации;
- расчет новых и контрольные расчеты приточных и вытяжных воздуховодов для систем с принудительной тягой.
Получив результаты, можно изменить исходные параметры на любых участках воздуховодов и сделать новую схему. С помощью этой программы для расчета естественной вентиляции можно подбирать любые комбинации, добиваясь оптимальных показателей работы.
Схемы с пояснениями (характеристики каналов, сопротивления системы, результаты подсчетов) хранятся в едином файле. Переключение и работа с различными вариантами расчетов очень удобны и просты.
Автоматически выявляются участки с избыточным напором и предоставляются варианты решения проблемы (сужать сечение, использовать диафрагмы, шибера, дроссели).
Программа расчетов естественной вентиляции снабжена функцией расчетов дросселирующих механизмов, выдающей несколько лучших вариантов и обозначив наиболее подходящий.
В процессе расчетов естественной вентиляции обнаруживает самые перегруженные участки системы. Показывает давление по каждому участку, потери и их причины (сопротивление трубы, трение).
Все расчеты можно распечатать, включая таблицы.
Платная, но для ознакомления доступна демо-версия.
Проектирование и порядок выполнения работ по обустройству систем отопления
Выполняя проектирование отопления частного дома, нельзя допускать ошибок, даже малейших. Самое малое в чем они могут проявиться – лишние денежные расходы на их устранение. Большие строения требуют больше времени на подсчеты, планировку, привлечение множества специалистов, включая смежных. Но и маленький домики могут во многом потерять, если к вопросу создания проекта подойти поверхностно или несерьезно.
Даже те, кто привык делать все самостоятельно, не рискнет обустроить систему отопления без предварительных расчетов, рабочего чертежа, эскиза отопительной системы целиком.
В любом случае, порядок работ по обустройству отопительной системы следующий:
Разработка и развернутый расчет проекта в подробностях.
Закупка нужного оборудования труб, комплектующих.
Монтажно-строительные операции и работы под строгим контролем специалистов.
Прием готовой работы соответствующими службами.
Первый запуск, устранение при необходимости недочетов.
Окончательный пуск и приемка проекта пользователем – сдача готовой работы.
Составление договора об гарантийном и послегарантийном обслуживании и, при необходимости, проведение всего спектра ремонтных работ.
Стоимость и тип проекта будет зависеть от расположения региона, климатических условий, размера отапливаемой площади, сложности выполнения монтажно-строительных работ, использования оборудования и спецтехники.
Если разработку проекта отопления можно доверить только профильным специалистам, то выбор вида топлива, и, соответственно типа котла – это полностью ваша задача. Впрочем, если есть какие-либо сомнения, то консультации профессионалов будут нелишними.
Рабочий проект предусматривает не просто разводку отопления по комнатам – это выкладки расчетов и чертежи оборудованияИсточник liveinternet.ru
Magicad
Эта мощная утилита предназначена для выполнения расчетов и трехмерного проектирования инженерных сетей. Программа для проектирования вентиляции magicad включает в себя несколько базовых модулей, среди которых есть блок Мagicad -Вентиляция.
В качестве графической платформы утилита использует АutoСad или RevitMap. Данный программный комплекс дает возможность для:
- Создания схем вентиляции с из трассировкой как в ручном, так и в автоматическом режиме.
- Расстановки фасонных частей и другого оборудования.
- Подбора сечений шахт, каналов и воздуховодов.
- Расчета аэродинамического сопротивления воздуховодов и оборудования.
- Акустического расчета.
- Балансировки системы вентиляции в автоматическом режиме.
Программа Magicad имеет следующие возможности:
- Использование базы вентиляционного оборудования.
- Работы с текстовыми обозначениями элементов.
- Создание спецификаций материалов и оборудования;
- Контроль за пересекающимися элементами на эскизах и чертежах.
- Работа в 2D и 3D режимах.
- Экспорт данных в другие программы и многое другое.
Особенностью этой программы является наличие базы вентиляционного оборудования, которая содержит в себе огромное количество изделий, с полными данными о давлении расходе воздуха, размерах, и геометрии элемента, а также его шумовыми характеристиками и пр. При составлении чертежа, программа автоматически подберет фасонные изделия, при соединении двух воздуховодов – тройник или крестовину, если изменяется диаметр воздушного канала, то утилита Magicad сразу предложит необходимый переходник.
Программа Magicad позволяет проектировщику создавать проекты вентиляционных систем любой сложности в самый короткий срок.
Язык интерфейса –английский и русский. Стоимость полной локальной лицензионной версии – 4560 евро. Цена полной сетевой лицензии – 5700 евро. Есть специальные предложения по приобретению обновлений на 1, 2 и 3 года.
Для успешной работы с Magicad Вентиляция необходимо быть инженером, уметь работать с графической платформой АutoСad. Официальные представители разработчика нередко проводят онлайн-обучения работе в программе. Средняя стоимость такого обучения от 10 до 16 тыс. руб. за курс.
Основные этапы проектирования вентиляции частного дома
Проектирование и монтаж систем вентиляции – это довольно сложный процесс, который состоит из нескольких основных этапов.
На первом этапе составляется техническое задание, на основании данных и особых требований к вентиляции в жилище. Основным итогом этого должен стать оптимальный выбор вентиляционной системы для конкретной постройки.
Второй этап проектирования предполагает проведение расчетов требуемого воздухообмена по каждой конкретной комнате. Этот этап очень важен, ведь в случае неправильных расчетов, в жилом доме могут возникнуть такие неприятные моменты, как повышенная влажность, духота, появление плесени и т.д.
Расчет сечения воздуховодов. Это также сложный процесс, требующий определенных знаний и опыта. При создании проекта вентиляции в частном доме используются круглые или прямоугольные воздуховоды
Важно знать, что в воздуховоде естественной вытяжки, скорость воздушного потока не должна превышать 1м/ч, а для воздуховодов с механическим нагнетанием воздуха 5м/с. для магистральных, и 3м/с для ответвлений
На основании этих данных, и значений по расходу воздуха, с помощью специального программного обеспечения или диаграмм, рассчитываются сечения воздуховодов.
Когда все расчеты произведены, производятся работы по созданию принципиальной схемы вентиляционной системы и ее разделению на отдельные, не нарушающие требований нормативных документов, посредством проектирования специальных разделительных клапанов. Целью этого разделения является предотвращение возможного распространения пожара через воздуховоды.
Следующий этап в создании проекта вентиляции частного дома предполагает выбор оборудования, отвечающего всем расчетным требованиям (аэродинамический и акустический расчет), определяются места его размещения, а также пути прокладки воздуховодов.
Конечной стадией проектирования системы вентиляции частного дома считается этап согласования с действующими нормами всех нормативных актов, технического задания и архитектурным решением.
Расчет воздуховодов или проектирование систем вентиляции
В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.
Расчет площади сечения воздуховодов
После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.
Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.
При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.
Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.
Площадь сечения воздуховода определяется по формуле:
Sс = L * 2,778 / V, где
Sс — расчетная площадь сечения воздуховода, см²;
L — расход воздуха через воздуховод, м³/ч;
V — скорость воздуха в воздуховоде, м/с;
2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).
Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.
Фактическая площадь сечения воздуховода определяется по формуле:
S = π * D² / 400 — для круглых воздуховодов,
S = A * B / 100 — для прямоугольных воздуховодов, где
S — фактическая площадь сечения воздуховода, см²;
D — диаметр круглого воздуховода, мм;
A и B — ширина и высота прямоугольного воздуховода, мм.
Расчет сопротивления сети воздуховодов
После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.
Для расчета сопротивления участка сети используется формула:
Где R – удельные потери давления на трение на участках сети
L – длина участка воздуховода (8 м)
Еi – сумма коэффициентов местных потерь на участке воздуховода
V – скорость воздуха на участке воздуховода, (2,8 м/с)
Y – плотность воздуха (принимаем 1,2 кг/м3).
Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.
В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:
Выводы и полезное видео по теме
Видеоролик объясняет зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешивание потоков приточного и отводимого воздуха:
В этом видео наглядно показано, как правильно организовать приток и эвакуацию воздуха при естественной схеме вентиляции загородного дома:
Видео о том, как функционирует приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air германского производителя FRANKISCHE:
Изучив принципы работы вентиляционных систем, правильно организовать воздухообмен в небольшом одноэтажном здании самостоятельно вполне реально. Однако проектирование и монтаж вентиляции в просторных загородных домах лучше доверить профессионалам. Ведь установленная система должна не только работать, но и справляться с плановыми задачами.
Грамотно обустроенная вентиляция решит проблемы стоячего воздуха и неприятного ощущения затхлости в частном доме.
Остались вопросы, нашли недочеты или хотите поделиться полезной информацией по обустройству вентиляции в частном доме? Пожалуйста, оставляйте свои комментарии, задавайте вопросы и делитесь опытом в блоке под статьей.
