Методика и схема прогрузки дифференциальных автоматических выключателей

Выбивает автоматический выключатель при включении электротехники

Если при включении бытовой техники выбивает автоматический выключатель, то можно предположить что неисправность в данном бытовом приборе. В этом приборе, скорее всего, произошло короткое замыкание. Возможен вариант, когда бытовой прибор исправен, а неисправна электропроводка на участке от автомата до розетки.

Причина неисправности электропроводки возможна в старой изоляции или отсыревших стен. Когда при включении бытовых приборов небольшой мощности защита не отключается, а при включении прибора большей мощности срабатывает автомат, то данный электрический прибор можно проверить на другой розетке в другой комнате (на другом участке электропроводки).

Если прибор работает нормально, то неисправность нужно искать в электропроводке, поочередно заменяя участок электропроводки временным кабелем с подключением данного мощного прибора или другой похожей нагрузки.

Прогрузка автоматических выключателей: устройство, протокол и периодичность проведения

Прогрузка автоматических выключателей – один из методов, используемых для проверки корректности функционирования данного вида устройств и соответствия их установленным госстандартам. Прогрузить выключатель можно установкой, собранной по специальной схеме.

Основы прогрузки автоматов

Автоматический выключатель

Главными функциями автоматических переключателей являются активация и размыкание электрических цепей. Последний процесс инициируется, когда напряжение падает серьезно ниже нормы, цепь перегружается или происходит инцидент короткого замыкания. Когда мастера делают прогрузку автоматов, они преследуют цель проверить корректность функционирования расцепителей, пропуская через них электрический ток, идущий от специально сконструированной установки.

К числу ситуаций, в которых рекомендуется производить данную процедуру, относятся:

  • капремонт выключателя или иного электрооборудования;
  • приобретение нового прибора;
  • окончание ремонта электрической установки.

Схема прогрузки автоматических выключателей

Также производится плановая профилактическая прогрузка с определенной периодичностью, установленной на предприятии. Механизм процедуры основан на воздействии электромагнита на расцепитель, вследствие которого происходит активация последнего и прибор прекращает работать.

Корректно организованная процедура позволит выявить, способно ли устройство предохранить сеть от разного рода неприятных инцидентов. Оно должно защищать от возгорания и избыточных нагрузок (частые явления при повреждениях изоляционного материала проводов и перепадах давления) и от получения пользователем удара электротока в короткозамкнутой цепи.

Если прибор прошел испытания, он признается исправным и годным для рутинного использования.

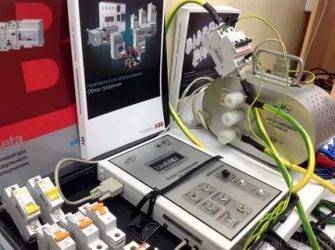

Устройство для прогрузки АВ

Методика прогрузки автоматических выключателей подразумевает искусственное создание замкнутого контура с опцией постепенной регулировки показателя электротока. Этот принцип использует любой выпускаемый в продажу прогрузочник автоматов. Существуют устройства, рассчитанные на разные значения номинального тока.

Можно собрать установку самостоятельно. Один из примеров – конструкция с использованием трех видов трансформаторных устройств: одно из них отвечает за нагрузку, другое работает с электротоком, третье – лабораторный автоматический прибор. Также в схему входят шунтовой амперметр, управляющий ключ, секундомер и кабели.

Функция последних – соединять выключатель, подвергающийся испытаниям, с выводами контролируемого тока. Такая конструкция может создать на вторичной катушке трансформатора нагрузки электроток около 50 А.

Можно использовать ее и для тестирования переключателей, рассчитанных на большие значения тока, но тогда потребуются источник питания и нагрузочный прибор с высокой мощностью.

Методика прогрузки автоматов

Прогрузка автоматов делается по единому алгоритму. Сначала нужно изучить техническую документацию прибора и определить характеристики, которые нужно проверить. Затем тестируется функционирование расцепителей: сначала всегда работают с электромагнитным блоком, затем – с тепловым. Затем результаты заносят в подготовленный протокол о проведенных работах.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

  • Корпуса, изготовленного из негорючего тугоплавкого материала;
  • Клемм с маркировкой, предназначенных для подключения проводников;
  • Рычага включения-выключения. Количество зависит от модели конкретного устройства;
  • Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
  • Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

  1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
  2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
  3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
  4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
  5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
  6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
  7. Условия использования – определяются исходя из потребностей.

Выбор дифавтомата по мощности

Для того чтобы выбрать дифавтомат по мощности необходимо учитывать состояние проводки. При условии, что проводка качественная, надёжная и отвечающая всем требованиям, для расчёта номинала можно применить следующую формулу – I=P/U, где P – это суммарная мощность используемых на линии дифференциального автомата электрических приборов. Выбираем дифавтомат ближайший по номиналу. Ниже приведена таблица зависимости номинала дифавтомата от мощности нагрузки для сети 220 В.

Все характеристики дифавтоматов указываются непосредственно на самом корпусе устройства, что облегчит подбор подходящего дифференциального автомата и поможет определиться с тем, какой дифавтомат для квартиры подойдёт лучше всего.

На данный момент в продаже имеются дифавтоматы с двумя типами расцепителя:

  • Электронный – имеет электронную схему с усилителем сигнала, которая питается от подключённой фазы, что делает устройство уязвимым при отсутствии питания. При пропаже нуля такой он не сработает.
  • Электромеханический — не потребует для работы внешних источников питания, что делает его автономным.

Периодичность проверки автоматических выключателей

Периодичность проверки автоматических выключателей устанавливается нормативами фирмы-изготовителя. Диагностика и ремонт автоматов защиты производятся на момент проведения испытательно-сдаточных работ, которые намечаются перед сдачей объекта в пользование. На время проведения испытательных мероприятий осуществляется замер изоляционного сопротивления автоматов защиты, а также диагностика работы расцепителей.

Данная процедура весьма сложна, так как для ее проведения выключатели подвергаются полноценной или частичной переустановке с электрических установок. Далее автомат защиты нужно подключить к прибору, испытать его, после чего установить заново. Данный процесс весьма продолжителен и подразумевает присутствие нескольких специалистов. Надзор за точностью замеров гарантирован благодаря ежегодному проведению диагностики установок, применяемых для проверок и испытаний автоматов защиты.

Проверка автоматических выключателей проводится Ростехнадзором и его подразделениями. Если прибор не прошел проверку, к испытательным мероприятиям его не допускают. По завершении испытательных работ электролаборатория оформляет прогрузочный протокол автомата защиты, в который вносит итоговые данные произведенных замеров.

В соответствии с ПТЭЭП и главе, посвященной указаниям по методике проведения испытательных работ над электрическим оборудованием и установками, сроки произведения испытаний и замеров конфигурации электрических приборов устанавливает техническое руководство Потребителя. Указание основано на правилах учета рекомендаций нормативов фирмы-изготовителя, в которых определяются порядки оценки состояния приборов, а также местные условия.

Нормативы, предусмотренные для определенных категорий электроустановок, носят рекомендательный характер и могут быть изменены по решению технического руководства Потребителя. Нормативные срокииспытательно-сдаточных работ обязаны соответствовать указаниям общих правил ПТЭЭП (глава 1.8).

В соответствии с правилами, замеры изоляционного сопротивления элементов электросети производятся по следующим срокам:

  • электрическая проводка, включая сети освещения в помещениях повышенной опасности и установках наружного типа — установлена периодичность раз в год, в иных случаях раз в 3 года;
  • лифты, краны — ежегодно;
  • электрические плиты стационарного типа — ежегодно (плита должна быть нагрета).

В оставшихся случаях испытательные работы и замеры производятся с регулярностью, которую устанавливает план предупредительных ремонтных работ ППР. Он также утверждается техническим руководством Потребителя. К примеру, для медицинских учреждений в соответствии с внутренним правилами распорядка, установлен четкий порядок сроков проведения испытательных работ:

Прогрузка автоматов

Испытание (прогрузка) автоматических выключателей, проверка срабатывания — автоматические выключатели предназначаются для обеспечения надлежащей защиты электроприемников и распределительных сетей переменного электротока при повреждении изоляции (в результате аварий).

Для того чтобы убедиться в их работоспособности, соответствии нормам и требованиям, качественном выполнении возложенных функций проводится испытание автоматических выключателей. Прогрузка автоматических выключателей производится при соблюдении следующих условий:

  1. Вертикальное положение автоматического выключателя.
  2. Отключение испытуемого автоматического выключателя от сети.
  3. Частота сети, при которой осуществляется проверка автоматических выключателей – 50Гц (±5Гц).

Для чего производят прогрузку АВ

Важность предохранительных устройств в системах энергоснабжения (кстати, не только в них) беспрецедентна. Именно они предотвращают пожары, а также выход из строя дорогостоящих электроустановок и кабельных линий

В отличие от плавких вставок (пробки, предохранители), автоматические выключатели могут применяться даже в случае многократного возникновения короткого замыкания или превышения максимально допустимого тока. Этим фактом, а также тем, что их можно просто и быстро включать либо выключать, обусловлена их актуальность распространенность. К тому же они, по большей части, ремонтопригодны.

Для уверенности в надежной работе автомата необходимо производить его прогрузку. Такое испытание автоматических выключателей проводится с целью определения их соответствия заявленным производителем характеристикам, что, в итоге, благотворно скажется на качестве защиты сети.

Как устроен и работает автоматический выключатель

Основным элементом любого автомата является расцепитель, размещенный в его корпусе, который, в свою очередь снабжен рычагом для включения/отключения устройства. Также внутри корпуса предусмотрены дугогасительные камеры с искрогасительными пластинами, предотвращающие искрение контактов и, соответственно, возникновение возгорания.

Автоматы выпускаются с возможностью коммутации от 1 до 4 линий одним выключателем.

По способу срабатывания различают следующие типы расцепителей:

  • электромагнитные;
  • тепловые;
  • электронные, могут также выпускаться в виде блока защиты, управляемым микропроцессором.

Электромагнитный представляет собой катушку с сердечником (электромагнит), который жестко связан с механизмом разрыва линии. При превышении тока отсечки это устройство разрывает цепь. Преимущество мгновенного срабатывания в этом случае нивелируется тем, что ток должен значительно превышать допустимое значение, в два раза минимум.

Принцип действия теплового расцепителя основан на изменении формы биметаллической пластины во время ее нагрева, проходящим через нее электрическим током. Именно она связана с механизмом расцепления контактов. Отличается достаточно высокой инертностью, как до срабатывания, так и во время повторного включения, ведь набор и потеря температуры – характеристики протяженные во времени.

Электронный вариант наиболее сложен и, соответственно, дорог. Поэтому его применение подразумевает коммутацию весьма высоких напряжений и токов. Но именно он позволяет добиться оптимальной время-токовой характеристики, соответствующей необходимым требованиям.

Стоит отметить, что, вне зависимости от типа устройства, прогрузка автоматических выключателей – процесс нужный и даже необходимый, учитывая возможный ущерб от ненадлежащей работы аппарата.

Методика испытаний при прогрузке АВ

Для проведения проверки ключевых характеристик выключателей используются специальные испытательные устройства для прогрузки автоматов. Их ассортимент достаточно широко представлен на рынке приборами как отечественного, так и иностранного производства. Их конструкция практически ничем не отличается и включает в себя три трансформатора (трансформатор тока, нагрузочный и ЛАТР). Контроль тока осуществляется входящим в цепь аппарата амперметром, а время сработки индицируется на дисплее.

Проверка работы расцепителей автоматических выключателей

Основная часть испытаний автоматов — это проверка исправной работы их расцепителей. Дополнительно проверяется качество монтажа выключателей, затяжка контактов, соответствие защитного оборудования проектной документации, но эти параметры уже второстепенны.

Существует большое количество модификаций автоматических выключателей: воздушные, модульные, предназначенные для защиты двигателей, в литом корпусе. Самыми распространенными являются модульные автоматические выключатели, устанавливаемые на DIN-рейку, поэтому целесообразно будет рассмотреть ход проверки на их примере.

После срабатывания одного из расцепителей автоматически выключатель выполняет свою функцию — отключает питание определенного участка цепи. Расцепители по типу могут быть тепловыми или электромагнитными, но в современном оборудовании чаще всего используют оба типа для наиболее надежной защиты. Автоматы с одним типом расцепителей имеют гораздо более узкую сферу применения.

Автоматы с тепловыми расцепителями обеспечивают защиту электросети от перегрузки линии. Такой расцепитель представляет собой двухслойную биметаллическую пластинку. Когда возникает перегрузка, этот элемент выключателя нагревается. Под воздействием температуры происходит деформация пластины, что и приводит к расцеплению.

Электромагнитные расцепители нужны для защиты линии от разрушительного воздействия тока КЗ. Этот элемент прибора представляет собой соленоид с подвижным сердечником. Механизм расцепления приводится в действие сердечником, который втягивается магнитным полем, созданным под воздействием токов КЗ.

В свою очередь электромагнитные расцепители подразделяются на типы в зависимости от временных и токовых характеристик, то есть от того, за какое время и токи какой силы приводят выключатель в действие. Обозначаются типы электромагнитных расцепителей заглавными латинскими буквами. К наиболее распространенным относятся типы, соответствующие буквам B, C, D.

В этих элементах мгновенное расцепление происходит при таких стандартных диапазонах:

  • B — в диапазоне от 3-кратного до 5-кратного номинального тока;
  • С — в диапазоне 5-10-кратного номинального тока;
  • D — 10-20-кратного номинального тока.

При низких пусковых токах в системе допустимо использовать автоматы с расцепителями типа B. В этой же сети целесообразно установить входной автомат с характеристиками C. Эти же устройства допустимо устанавливать в сети с умеренными пусковыми токами. Для защиты линии с высокими пусковыми токами подходят автоматы типа D.

ГОСТ Р 50345-2010 “Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения” регламентирует, как и какие именно автоматы нужно испытывать.

Таблица 7 Время-токовые рабочие характеристики

ИспытаниеТип
расцепителя
Испытательный
ток
Начальное
состояние
Время расцепления
или нерасцепления
Требуемый
результат
Примечание
aB, C, D1,13 InХолодное

t < 1 ч (при In < 63 А)
t < 2 ч (при In> 63 А)

Без
расцепления
bB, C, D1,45 In Сразу же после испытания

t < 1 ч (при In < 63 А)
t < 2 ч (при In> 63 А)

РасцеплениеНепрерывное нарастание тока в течение 5 с
cB, C, D2,55 In Холодное

1 с < t < 60 с (при In < 32 А)
1 c < t < 120 c (при In > 32 A)

Расцепление
dB3 InХолодноеt< 0,1 сБез
расцепления
Ток создается замыканием вспомогательного выключателя
C5 In
D10 In
eB5 InХолодноеt< 0,1 сРасцеплениеТок создается замыканием вспомогательного выключателя
C10 In
D20 In
(в особых случаях 50 In)

Термин «холодное состояние» означает, что при контрольной температуре калибровки ток предварительно не пропускают.
Примечание – Для выключателей типа D рассматривается возможность дополнительного испытания для промежуточного значения между c и d.
a, b и c — это испытания тепловой защиты, а d и e — соответственно, защиты от короткого замыкания (КЗ).

Методика прогрузки

При прогрузке измеряются основные характеристики автоматов (номинальный ток, ток срабатывания защиты, время срабатывания защиты при ненормальных режимах) на специальной установке. Все работы по проверке работоспособности проводит специальный персонал, имеющий допуск к таким испытаниям, с удостоверением с отметкой о допуске к специальным работам по испытаниям электрооборудования.

В удостоверении должна быть указана группа по Технике Безопасности, и напряжение, при котором работник может проводить проверки (до или выше 1000в). Удостоверение должно быть подписано главным энергетиком предприятия, которое проводит проверочные работы. Методика прогрузки АВ в заводских условиях должна соответствовать ГОСТу по низковольтной аппаратуре управления и распределения.

Оборудование

Для того чтобы проверить (прогрузить) автоматический выключатель нужно собрать довольно простую схему в которую входит необходимое для испытания оборудование:

  • соединительные провода;
  • КУ — ключ управления;
  • ЛАТР — лабораторный автотрансформатор, для изменения нагрузки; трансформатор нагрузки или нагрузочный трансформатор (НТ);
  • амперметр в качестве шунта;
  • ТТ — трансформатор тока.

Схема устройства для проверки АВ:

Методика прогрузки требует частичного демонтажа аппарата, после проверки исправности — обратного монтажа. Устройство для проведения испытания может быть другого типа, главное чтобы на АВ подавался ток искусственного короткого замыкания с измерением его значения, и учетом времени срабатывания защиты автомата в электрической сети.

Существуют даже специальные комплекты для проверки АВ, например СИНУС-1600, показанный на фото:

Сам процесс

Прогрузка автоматического выключателя с электромагнитным расцепителем осуществляется для определения времени срабатывания автомата в пределах защищаемой зоны по заводским характеристикам. Для этого на устройстве для испытания выставляется ток нагрузки, который равняется максимальному амперажу для данного типа АВ и время, согласно заводским характеристикам.

Для проведения проверки теплового расцепителя на испытательной установке выставляется трехкратный ток нагрузки и максимальное время срабатывания на отключение, согласное заводским характеристикам. Обычно это время от 5 сек. до 0,5мин.

Подробно все действия по проверке автомата рассмотрены на видео:

Все результаты проводимых работ заносятся в протокол. В документе отражается величина наводимого ампеража и время срабатывания автомата. Протокол прогрузки подписывается лицом, проводящим испытания. Образец заполнения протокола проверки предоставлен ниже:

Сроки испытаний

Периодичность испытаний должна быть оговорена в сопроводительных нормативных документах завода-изготовителя, но рекомендуемая проверка — раз в три года при нормальной эксплуатации автоматического выключателя при номинальном токе нагрузки. При аварийных срабатываниях или ненормальной работе АВ периодичность может быть изменена, и должна быть проведена внеплановая проверка. Все рекомендации относятся к бытовым автоматам и выключателям, установленным в производственных помещениях.

Согласно ПУЭ гл.3.2, пункт 1.8.37 прогрузка автоматических выключателей на вводных и секционных аппаратах защиты, сетях аварийного освещения, пожарной сигнализации — 2% АВ групповых сетей. Требования ПУЭ для других электроустановок 1% всех устанавливаемых автоматов.

В случае обнаружения автоматических выключателей, не соответствующих заводским характеристикам, проводится методика проверки всей партии. После проведения прогрузки на каждый аппарат должен быть поставлен штамп с логотипом лаборатории, проводящей испытание, датой проведения и словом «Испытано» или «Годен до … (дата)». Это свидетельствует о том, что автомат прошел проверку и годен к эксплуатации.

Вот по такой методике выполняется проверка автоматических выключателей напряжением до 1000 В. Как вы видите, прогрузить автомат можно даже прибором, собранным в домашних условиях, главное — знать технику безопасности и технологию испытаний. Надеемся, теперь вы знаете, что и как делать, чтобы самостоятельно проверить отключающую способность аппарата защиты.

Будет интересно прочитать:

Прогрузка автоматических выключателей с помощью спецоборудования

Чтобы автоматически был прогружен автомат, для этих целей необходимо применять спецоборудование. На это действие потребуется несколько минут. Во время операции можно оценить состояние работы. На основании требований правил методика расчетов для этого не подходит, так как получается большая погрешность.

Одновременно со сведениями, что аппарат исправен, исследуются и иные немаловажные значения:

  • время действия контактов;
  • целостность проводки;
  • наличие проблем с подачей постоянного тока.

Методы испытаний

Несмотря на то, что информация становится доступной на месте, обслуживание осуществляется, чтобы устранить дефекты. Измерение проводится основных и дополнительных параметров, чтобы сравнить их с нормативами и избавиться от дефекта. Последовательность выполнения прогрузки одинакова для всех устройств.

Таким образом, при выполнении всех мероприятий по проверке приборов можно добиться безопасности в ходе дальнейшей эксплуатации. Аварийную ситуацию всегда лучше предотвратить, поэтому и была разработана прогрузка.

Профилактическое обслуживание автомата защиты цепи, осмотр и испытание

Профилактическое обслуживание зависит от условий эксплуатации. Первичные проверки будут направлены на выявление твердых частиц, загрязняющих внутреннюю работу устройства. Накопление твердых частиц обычно можно утилизировать, щелкнув на выключателе «Выкл» и «Вкл», чтобы очистить накопившуюся пыль.

Испытание отключения автоматического выключателя

Анализируя ток, потребляемый катушкой отключения во время работы выключателя, можно определить, имеются ли механические или электрические проблемы. Во многих случаях такие проблемы могут быть локализованы, и с помощью них можно найти первопричину.

Испытание сопротивления изоляции

Для испытания сопротивления выключателя, проводники нагрузки и линии должны быть предварительно отключены. Если их не отсоединить, то тестовые значения будут также включать характеристики подключенной цепи. Испытание на сопротивление имеет решающее значение для проверки того, что изоляционный материал работает корректно. Для проверки сопротивления изоляции используется прибор, известный как мегаомметр. Прибор подает напряжение постоянного тока на провод в течение заданного периода времени, чтобы проверить сопротивление внутри изоляции на конкретном проводе или обмотке. Следует также отметить, что если включить напряжение, которое слишком высоко для того, чтобы эта изоляция выдержала, то потенциально можно повредить изоляцию.

Испытания соединения

Проверка соединения важна для того, чтобы убедиться в наличии соответствующего электрического соединения и распознать следы перегрева

Важно, чтобы электрические соединения были установлены по правилам — это предотвращает и уменьшает перегрев

Испытание контактного сопротивления

Нормальный износ контактов возникает после длительного использования. Простой способ определить следы ослабления внутри выключателя — это оценить сопротивление на каждом полюсе. Признаки аномальных отклонений внутри устройства, таких как эрозия и загрязнение контактов, очевидны, если на выключателе имеются чрезмерные падения милливольт. Проверка контактного сопротивления важна для определения того, пригоден ли прибор к работе.

Испытание на срабатывание при перегрузке

Компоненты отключения от перегрузки можно проверить, введя 300 % номинальной мощности выключателя в каждый полюс автоматического выключателя, чтобы определить, будет ли он автоматически реагировать на срабатывание. Цель состоит в том, чтобы убедиться, что автоматический выключатель работает корректно.

Прогрузка автоматических выключателей лучшая цена в Москве

НАИМЕНОВАНИЕ РАБОТЕДИНИЦА ИЗМЕРЕНИЯЦЕНА
Испытание автоматических выключателей1-полюсный автомат90 руб.
3-полюсный автомат: до 50 А до 200 А до 1000 А> 1000 А180 руб. 230 руб. 360 руб.430 руб.

Электротехническая лаборатория«МОСЭНЕРГОТЕСТ» предлагает услуги по проведению электроизмерения. Среди них – прогрузка автоматов и автоматических выключателей, которую мы осуществляем на коммерческих и жилых объектах в Москве по выгодным ценам.

Проверка работоспособности электроустановок играет важнейшую роль при монтаже различного оборудования. От нее зависит бесперебойная работа электросети, а также безопасность людей, находящихся в помещении. Проверка автоматов защиты входит в спектр услуг по тестировании элекроустановок: она дает гарантию безопасной работы оборудования. Проводится она на заключительном этапе электромонтажа. Согласно ПУЭ, аппараты защиты должны иметь показания, соответствующие номинальным данным.

Основные характеристики автоматических выключателей

К числу основных характеристик автоматических аппаратов защиты относятся следующие:

  1. Номинальный ток: допустимая величина тока при работе сети в нормальном режиме.
  2. Время отключения автоматического аппарата защиты. То есть время срабатывания защиты при коротком замыкании или перегрузке.
  3. Ток срабатывания защиты. То есть характеристики величины тока во время перегрузки или короткого замыкания.

ГОСТ на автоматические аппараты защиты подразумевает соответствие всех перечисленных величин данным, указанным в технической документации. Во время проверки они и исчисляются.

Устройство прогрузки автоматических выключателей

Устройство прогрузки автоматических аппаратов защиты применяется для проверки первичным током. Выбор таких устройств достаточно широк, поэтому найти то, которое подходит для любого типа автомата и любой величины номинального тока, достаточно просто.

Стандартное устройство состоит из нескольких элементов, в частности:

  • ключа управления;
  • лабораторного автотрансформатора;
  • нагрузочного трансформатора;
  • амперметра;
  • трансформатора тока;
  • секундомера;
  • соединительных проводов.

Проверяются с помощью такого оборудования автоматы с большим и малым током. При проверке автоматических аппаратов защиты с большим током подключается более мощный нагрузочный трансформатор и источник питания.

Методика прогрузки автоматических выключателей

При осуществлении проверки автоматов проверяются уровень его защиты, например, электромагнитная(то есть, мгновенная), а также тепловая (то есть, с выдержкой по времени). Чтобы осуществить прогрузку, специалисты знакомятся с информацией об автоматическом аппарате защиты, указанной в его техническом паспорте, и находят там график времятоковых характеристик срабатывания.

Электромагнитная защита проверяется восьмикратным током 48, тепловая – трехкратным током 18. В первом случае автомат должен отключиться максимум за 0,01 секунды, во втором – за период от 3-х до 80 секунд. Если при проверке автомат не выключается в течение указанного временного периода, это свидетельствует об его неисправности.

Периодичность проведения прогрузки автоматов и проверки выключателей

Периодичность проведения проверки аппаратов защиты определяется стандартами завода-изготовителя данных устройств. Но, согласно наблюдениям, автоматические выключатели могут выходить из строя гораздо раньше наступления сроков проведения испытаний. Именно поэтому рекомендуется тестировать их не реже, чем раз в три года. Это позволит избежать различных последствий, вызванных поломками в автоматических аппаратах защиты.

Кстати, касается все вышеизложенное не только автоматов, установленных на предприятиях, но и устройств, используемых в быту.

Протокол прогрузки автоматических выключателей по ПУЭ

После проведения проверки, все данные по наводимому току и выдержке по времени, полученные в результате испытаний первичным током, заносятся в протокол. В случае обнаружения неисправностей, составляется дефектная ведомость, в которой указаны неполадки и даны рекомендации по их устранению согласно ПУЭ

Электролаборатория«МОСЭНЕРГОТЕСТ» осуществляет прогрузку автоматических выключателей максимально качественно и профессионально. Наши специалисты имеют необходимые группы допуска для проведения таких типов работ.
