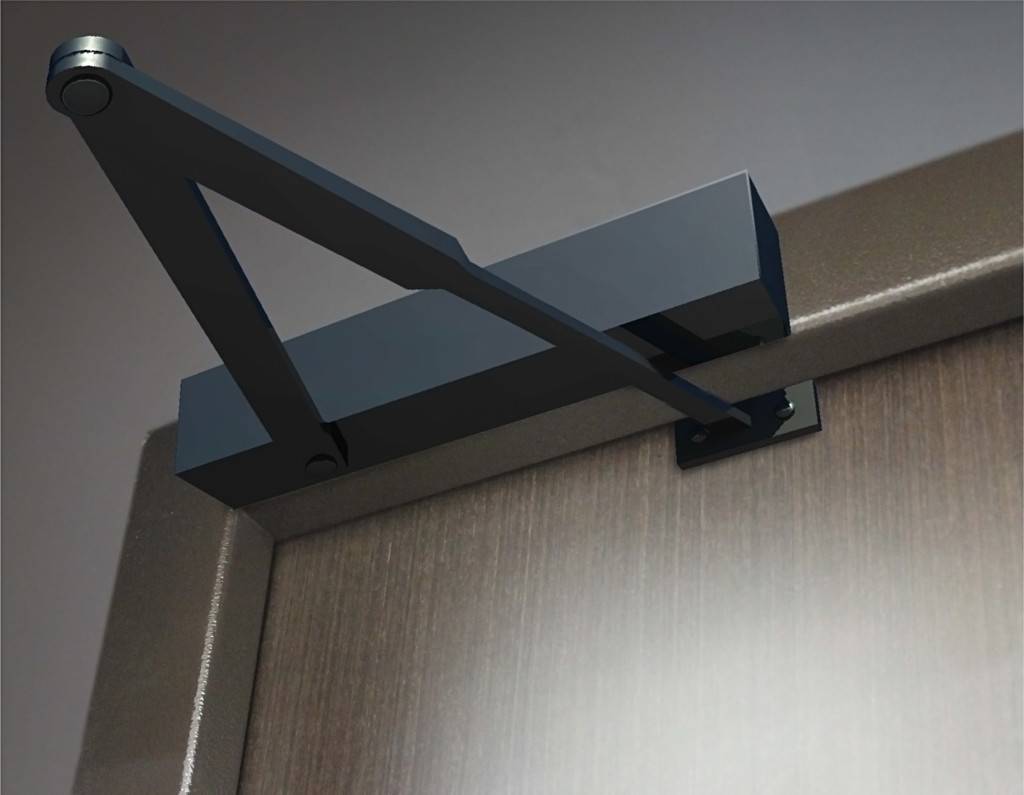

Как установить дверной доводчик своими руками

Выбор доводчика: его стандартная комплектация

Таблица требований к моменту закрывания двери.

Перед выбором и установкой доводчиков проведите замеры габаритов полотна (ширина, масса). Это основные параметры, определяющие силу инерции, согласно которым выбирается класс механизма. Также при выборе следует учитывать температурные условия работы устройства и особенности места его установки, например, можно ли установить доводчик двери.

Статья по теме: Освещение забора своими руками

Стандартная комплектация доводчика, имеющего рычажную тягу, содержит следующие компоненты:

  • механизм с рычажной тягой;
  • крепеж;
  • инструкция.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

  • Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
  • При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

  • плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
  • отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Порядок регулировки механизма доводчика

Для этого имеются два «настроечных» винта. Каждый из них задает скорость движения полотна в определенном режиме. Чтобы понять принцип регулирования, необходимо уяснить следующее:

  • доводчик служит лишь для закрывания двери;
  • это производится в 2 этапа. На первом полотно движется с повышенной скоростью, на втором она значительно снижается, чтобы исключить резкий стук в момент прилегания створки к косяку.

Винт 1 – задает скорость в диапазоне от угла 180º (полотно полностью распахнуто) до 150.

Винт 2 – регулирует движение створки на последнем отрезке пути от 15 до 0 (ее доводка, то есть до полного прилегания полотна к дверному блоку).

  • Если полностью выкрутить любой из винтов, то из корпуса доводчика станет литься масло. Потому в процессе настройки прибора делать более одного поворота винта вокруг оси не рекомендуется. Механизм изначально настроен на работу по усредненным параметрам, и в ходе регулировки необходимо лишь произвести небольшую корректировку положения винтов. Как правило, они вращаются не более чем на ¾ в любую из сторон.
  • Иногда регулировкой второго винта не получается добиться мягкого прилегания створки. Здесь поможет рычаг, на тяге которого имеется резьба. Вкручивая/выкручивая «плечо», несложно определить оптимальное его положение, при котором останется лишь немного подкрутить регулировочный винт.

Установка доводчика на дверь – это не только удобство пользования ею. Плавное, аккуратное закрывание значительно снижает нагрузку на петли, предотвращая тем самым их повышенный износ и перекос полотна. Такое устройство желательно монтировать не только на входе в жилище, но и в подсобных строениях на участке, а также и в доме, если межкомнатная дверь довольно массивная. Ну а как произвести установку и регулировку механизма, читатель уже знает.

Последствия неправильной эксплуатации

Несмотря на то, что качественные устройства имеют довольно высокие показатели прочности, у них также иногда наблюдается преждевременный выход из строя.

При неправильной эксплуатации даже качественные доводчики выходят из строя

  1. Механические поломки доводчика: деформация штанг, нарушения функциональности поршня. Такие поломки появляются как результат неправильной эксплуатации дверей и чрезмерных физических усилий на полотна.
  2. Бывают ситуации, когда в механизмах используется масло, не предназначенное для эксплуатации при минусовых температурах. Оно резко повышает вязкость, двери открываются/закрываются с трудом, требуется прилагать большие физические усилия.
  3. Нарушение герметизации и вытек масла. Сальники не выдерживают давления и прорываются. Во время пользования дверьми масло постепенно подтекает, его место занимает воздух. Кроме ухудшения внешнего вида дверей, нарушается работоспособность доводчика.
  4. Установка жесткого доводчика на пластиковые двери. Эти конструкции не могут выдерживать значительные усилия, элементы дверной коробки со временем расшатываются, корпус механизма падает со всеми крайне негативными последствиями.

Тип доводчика должен соответствовать конструкции двери

Еще раз напоминаем, что длительность пользования доводчиком во многом зависит от потребителей. Если они соблюдают все рекомендации производителей, то никаких неожиданных проблем не возникает.

Как правильно установить дверной доводчик

Процесс установки состоит из следующих этапов:

  • разметка по шаблону;
  • сверление отверстий;
  • монтаж корпуса и упорной пластины;
  • соединение рычага с тягой;
  • регулировка.

Шаблон входит в комплект большинства современных моделей. Если его нет, то можно просто приложить лист плотной бумаги к корпусу и ручкой или шилом разметить на нем крепежные отверстия и месторасположение оси.

Наложение шаблона

На листе шаблона нанесены две перпендикулярные риски. Горизонтальную надо совместить с верхом полотна, вертикальную — с осевой линией петель. Ее нужно наметить на раме.

Здесь возможны такие варианты:

  1. Доводчик устанавливают со стороны петель. Осевая прочерчивается карандашом и достаточно длинной линейкой.
  2. Устройство крепится с обратной стороны. Потребуется замерить расстояние от угла двери до центра петли. Далее оно откладывается с изнанки полотна, и по рискам прочерчивается линия.

От аккуратности и точности разметки напрямую зависит качество установки и четкость функционирования аппарата.

Сверление отверстий

Размеченные отверстия переносятся с шаблона на деревянные двери шилом, а на стальные или алюминиевые — кернером. Сверлом указанного в инструкции диаметра делают отверстия согласно разметке. Перед началом установки нужно разъединить рычаги. На одних моделях они снимаются со щелчком, на других потребуется отвинтить болт.

Не пытайтесь монтировать, стоя на случайных опорах — стульях, столах, коробках и т.п. Это приведет к падению и травмам. Работайте с инвентарных стремянок.

Монтаж доводчика

Нужно приложить корпус к просверленным отверстиям, выбрать крепеж, соответствующий материалу полотна и коробки — саморезы по дереву или железу. Для тонких и легких дверей рекомендуется крепить устройство и рычаг на сквозные винты и гайки с подкладыванием крепежных пластин.

Соединить рычаг с тягой и отрегулировать

Присоединение тяги с рычагом занимает секунду: достаточно совместить обе части и прижать до щелчка. Перед этим необходимо отрегулировать усилие прижима. Это делают, удлиняя или укорачивая один из рычагов. Вращая резьбовую тягу, устанавливают необходимый ее размер. Чем длиннее плечо, чем ближе оно к перпендикуляру, тем меньше прижимное усилие. Тогда доводка проходит мягко и плавно.

Если стоит защелка, фиксирующая створку в закрытом состоянии, усилия прижима должно хватать для того, чтобы она сработала

Для двери с улицы важно, чтобы пружина могла преодолевать ветровую нагрузку

Регулировка

После установки доводчика остается настроить скорость закрывания двери. В зависимости от модели доводчики отличаются конструкцией и расположением винтом для регулировки скорости. Подробная информация обычно содержится в паспорте или инструкции по установке изделия. Но принцип работы регулирования в различных моделях доводчика входных дверей аналогичен:

  • Вращение винта по направлению часовой стрелки увеличивает скорость закрывания двери;
  • Вращение винта по направлению против часовой стрелки замедляет скорость закрывания.

Не рекомендуется при регулировке проворачивать винт сразу на несколько оборотов, так как существует высокая вероятность расстройства баланса доводчика, который достаточно сложно обратно настроить. Кроме того, несколько резких оборотов регулировочного винта могут спровоцировать повреждение механизма, например, течь масла изнутри. Чаще всего достаточно проворта на ¼ для достижения необходимой скорости.

Для того, чтобы доводчик качественно выполнял свою функцию на протяжении многих лет, настоятельно не рекомендуется нажимать на дверь или притормаживать ее при помощи посторонних предметов при закрывании, так как это может привести к повреждению внутренних частей механизма. Кроме того, рекомендуется менять смазку в шарнире не реже раза в 2 года при установке доводчиков для входных дверей внутри помещения и ежегодно при установке механизма с уличной части двери. Наружный доводчик рекомендуется регулировать раз в полгода для снижения последствий от перепада температур.

Самый простой вариант доводчика

Для изготовления потребуется не так уж много материалов

Прежде чем начать самостоятельно изготавливать доводчик, обязательно нужно обратить внимание на ее вес. Для изготовления самой простой конструкции потребуется груз

Чем массивнее, тяжелее дверь по размеру, тем больше должен быть у доводчика вес. Тем, кто впервые изготавливает для дверей своими руками столь нужную вещь в быту, обычно советуют попробовать определить вес груза опытным путем. Определенной формулы, как рассчитывать массы груза, нет.

Варианты установки дверных доводчиков.

Для самого простого варианта доводчика потребуется трос или веревка. Чтобы она могла передвигаться вверх и вниз, для двери нужен еще один элемент — колесико. Груз прикрепляют к концу веревки или троса. Именно он и будет тянуть полотно. Но возникает другой вопрос: что делать, чтобы полотно двери и стена не пострадали, ведь груз будет биться о них и данное действие не скажется позитивно на их внешнем виде?

Чтобы подобное не производило, берут отрезок пластиковой трубы, в нее помещают груз и прикрепляют к тросу или веревке, прикрепляют конструкцию к полотну — и доводчик готов.

Дополнительные функции

В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

Фиксация открытого положения (hold-open)

Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

Задержка открывания (демпфер)

Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

Задержка закрывания

Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

Как увеличить срок эксплуатации

Есть несколько простых советов, выполнение которых исключает вероятность механических поломок и продлевает срок эксплуатации устройств.

Всегда принимайте во внимание условия пользования доводчиком. Если он устанавливается на двери общественных зданий, то частота открывания/закрывания резко увеличивается

Кроме того, не все посетители аккуратно обращаются с дверьми, могут возникать сильные механические нагрузки. Для таких потребностей надо выбирать самые надежные доводчики. На количество регулировок внимание обращается во вторую очередь, главный фактор – механическая устойчивость.

При выборе модели необходимо учитывать нагрузки, которым будет подвергаться доводчик

Следите, чтобы дверь использовалась по прямому назначению, а не служила барьером для животных, игрушкой для детей и т. д. Не надо увеличивать массу дверного полотна. Мы уже упоминали, что чем больше вес дверей – тем выше показатели инертности, а они крайне негативно влияют на механизм.

Доводчики для тяжелых дверей

Никогда не беритесь за установку или регулировку устройства, не ознакомившись с инструкцией, не понимая принципа действия элементов доводчика, не предвидя возможные последствия своих вмешательств.

Самостоятельно приступать к регулировке доводчика можно лишь после изучения инструкции

Не покупайте механизмы неизвестных компаний. Дело в том, что они имеют много соединений, требующих высокой точности обработки поверхностей деталей. При малейших отклонениях в технологии появляются протечки масла. Исправить проблему простой доливкой масла невозможно, надо делать сложный ремонт. На это требуется много времени и денег, а результат еще неизвестен. Намного выгоднее сразу покупать дорогостоящие, но качественные товары известных европейских компаний.

Доводчики известных марок обладают высоким качеством и длительным сроком службы

Устройство дверных доводчиков

Это механическое устройство обладает способностью накапливать потенциальную энергию в момент открывания двери. Далее энергия, накопленная доводчиком, расходуется с целью плотного закрытия двери. Аккумулирует (накапливает) энергию обычно мощная пружина.

Схема шестеренно-реечного доводчика

Прицип работы доводчика, имеющего реечную передачу и гидравлический контур

Доводчик обладает:

  • внутренним гидравлическим контуром;
  • реечной передачей усилия.
  1. На оси рычага установлена шестерёнка. При открывании двери она, проворачиваясь, через рейку передает поршню поступательное движение. Поршень сжимает пружину.
  1. Открывающее внешнее усилие снимается (человек не стремится шире открывать дверь). Тогда усилия пружины направляются на возвращение ее в исходное состояние. Пружина толкает поршень, шестерёнка начинает вращаться. Усилия шестерёнки передаются на систему рычага доводчика.

Разрез корпуса реечного доводчика

За счет каналов и полостей, по которым происходит перетекание масла, система работает плавно. Путем изменения внутреннего просвета каналов удается с предельной точностью отрегулировать плавность функционирования работы всей этой системы.

Указанная схема в основном используется при разработке доводчиков с рычажной передачей усилия. И этот вариант наиболее распространен.

Схема доводчика с кулачковым механизмом

Устройство доводчика с кулачковым механизмом

Доводчик обладает кулачковым механизмом. Кулачок установлен на оси рычага. Форма кулачкового механизма сложная эксцентричная, так называемая сердцевидная. Его подпирают с двух сторон ролики.

Такую схему чаще используют при конструировании доводчиков:

  • с канальным расположением тяги;
  • с механизмами скрытого размещения.

Это интересно: Как установить доводчик на металлическую дверь — выкладываем во всех подробностях

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары

Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов

Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Варианты установки

2 варианта установки доводчика

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

  • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
  • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
  • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально.

  • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
  • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
  • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
  • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
  • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

Регулировка установленного доводчика

Когда монтирование доводчика будет завершено, потребуется отрегулировать систему, чтобы хозяин комфортно пользовался дверью.

Скорость ее закрытия регулируется в 2-х диапазонах. У разных моделей различаются маркировка и расположение установочных винтов. Поэтому нужно внимательно изучать инструкцию, где указываются эти особенности. А вот сам принцип регулировки любой системы существенных отличий не имеет.

Регулировка доводчика

Первый этап. Соответствующий винт вращают, этим регулируя доводку двери до закрытого положения. Скорость и сила востребованного «дохлопа» имеют прямую зависимость:

  • от конструкции двери;
  • от ее массы;
  • от того, оснащена ли она замком с защелкой (на двери подъезда с кодовым замком, к примеру, часто устанавливают тугую защелку), что расположен по периметру проёма уплотнительного контура.

Второй этап. Устанавливается наиболее приемлемая скорость, когда дверь находится в полностью закрытом положении, а затем открывается ориентировочно до угла 15º (с этого положения начинается доводка). Движение двери должно происходить плавно. Хорошая работа — это когда не отмечается остановок и рывков.

Регулировка скорости закрываия дверей

Третий этап. Должны плавно вращаться регулировочные винты. Вполне достаточно проверить работу в небольшом секторе. Если винты выкручивать или закручивать чрезмерно:

  • механизм может поломаться;
  • корпус разгерметизируется, из него вытечет масло.

Четвертый этап. Когда необходимо закрывать дверь с большим усилием, специальным винтом повышают в доводчике предварительную нагруженность рабочей пружины.

Определенные модели таких систем обладают дополнительными функциями. Особые правила регулировки обозначенных моделей указываются в инструкции.

Видео: Установка доводчика на дверь:

Монтаж доводчика

Как установить дверной доводчик своими руками? Работа производится в несколько этапов:

  • подготовка инструмента и ознакомление со схемой, прилагающейся к устройству;
  • монтаж доводчика;
  • регулировка устройства.

Подготовка

Для крепления доводчика к двери потребуется подготовить следующий набор инструментов:

  • дрель с набором сверл;
  • мерительные инструменты;
  • набор отверток или шуруповерт.

Все крепежные болты входят в комплект устройства.

После подготовки инструментов рекомендуется изучить схему установки, прилагаемую к устройству. Доводчик крепится:

  • на дверное полотно при условии, что дверь открывается внутрь помещения. В этой ситуации рычаг устройства монтируется на дверную коробку;
  • на дверной косяк, если дверь открывается наружу. В этих условиях рычаг доводчика необходимо закрепить на двери.

Правильное расположение элементов доводчика на двери

Перед установкой устройства рекомендуется проверить работоспособность всей дверной фурнитуры и при необходимости провести регулировку или смазку отдельных элементов.

Установка

Как поставить устройство на дверь, надежно закрепить его и подготовить к работе? Монтаж доводчика двери осуществляется следующим способом:

  1. в первую очередь в месте установки устройства производится разметка. Для упрощения этой процедуры и уменьшения риска неправильного определения точек крепления к устройству прилагается схема установки, выполненная в натуральную величину. Для определения точек крепления готовый шаблон (схема) крепится к двери скотчем или любым иным, наиболее удобным способом. Далее при помощи маркера (карандаша) выделяются места расположения крепежных болтов;

Определение мест расположения крепежных болтов по шаблону

  1. в отмеченных местах высверливаются отверстия. При подготовке отверстий необходимо подобрать сверло максимально соответствующее размерам крепежных болтов;

Подготовка отверстий для крепления устройства

  1. фиксируются отдельные части доводчика. Установка корпуса устройства производится таким образом, чтобы регулировочные болты были направлены в сторону расположения дверных петель;

Фиксация отдельных частей доводчика

  1. к корпусу доводчика присоединяется рычаг-тяга. Для присоединения рычага в нижней части корпуса расположен специальный винт, который после соединения устройств затягивается.

Как производится установка доводчика на дверь, рассказано на видео.

Регулировка

Заключительный этап монтажа доводчика – это регулировка устройства. Инструкция по регулировке должна прилагаться к доводчику. Если описания регулировки нет, то можно руководствоваться следующей схемой:

  • отрегулировать можно скорость закрытия двери до момента захлопывания (регулировка от 90º до 15º) и скорость доводки (от 15º до 0º);
  • для регулировки на корпусе доводчика располагаются специальные болты. В некоторых моделях болты могут быть скрыты за декоративной накладкой;
  • вращать регулировочные винты необходимо медленно, приблизительно по ¼ оборота до момента получения оптимальных результатов.

Нельзя выкручивать регулировочные винты полностью, так как это приведет к неработоспособности устройства.

Болты для окончательной регулировки доводчика

В процессе использования доводчик рекомендуется постоянно проверять, при необходимости заменять смазку основных элементов устройства. При соблюдении правил подбора, монтажа и использования доводчик прослужит длительный период времени.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
