Что такое проходной выключатель и чем отличается от обычного

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

  • двумя независимыми светильниками/люстарами;
  • двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

  • входных — 2;
  • выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.
Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.
Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

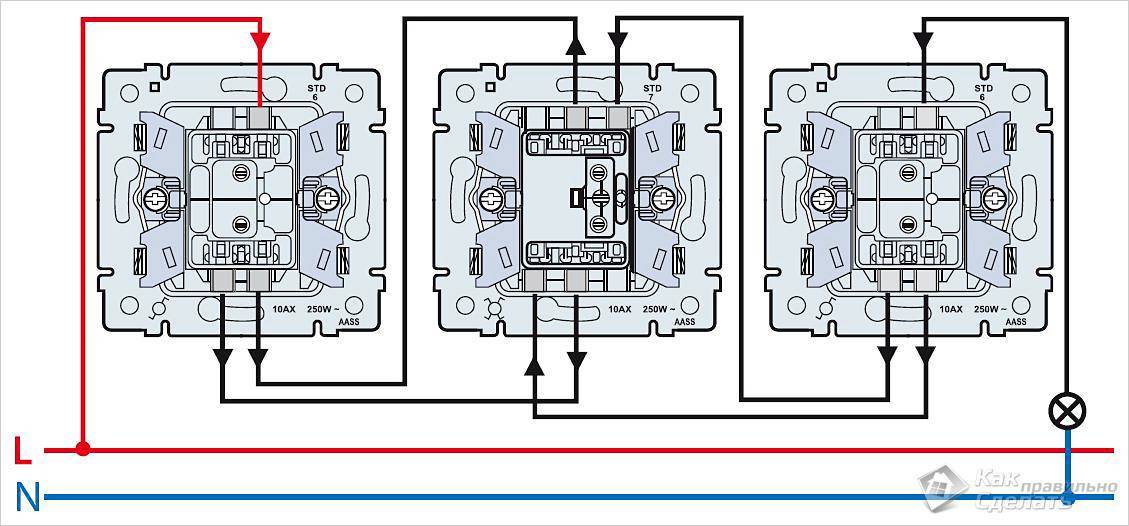

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.
Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест


Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Выключатели или переключатели: что выбрать?

Перед тем, как оправиться в магазин за приспособлениями для монтажа светильников, следует разобраться в разновидностях приборов, которые используют для электропроводки.

Большинство новичков не разбираются в отличиях между выключателями и переключателями, им может показаться, что это одно и то же устройство. Тем не менее, эти приборы имеют только внешнее сходство, но внутреннее устройство отличается. Такие коммутаторы имеют различный принцип функционирования.


Выключатели и переключатели для бытовых электросетей не отличаются по внешнему строению, но они предназначаются для разных схем

Стандартный выключатель – это простое устройство, которое требуется для размыкания и замыкания электрической цепочки. У него имеется по одному входящему и выходящему проводнику. Конечно, имеются многоклавишные устройства, но это сложная система, которая представляет собой несколько выключателей в одном.

Переключателем называют прибор коммутации, в котором имеется одна входящая цепочка и еще несколько таких же выходящих. Получается, что это устройство как бы перекидывает контакт в разные положения, поэтому его еще называют перекидным.

Если это простой прибор с одной кнопкой, то у него имеется три зажима – входящий и два выходящих. Соответственно, если будет две кнопки, то и зажимов шесть.

Под словом проходной выключатель подразумевается система, которая состоит из переключателей объединенных общей схемой. Такое устройство коммутации монтируется на один и тот же светильник, благодаря чему позволяет его включать и выключать с разных частей помещения.


Сделать проходной выключатель из стандартного устройства невозможно, ведь для этого требуется именно переключатель

Тем не менее, при внешнем осмотре, человек без соответствующего опыта не сможет отличить эти коммутаторы. Ведь это стандартный пластиковый прибор – одноклавишный или многоклавишный. При этом, получится использовать переключатель в качестве стандартного выключателя, но не наоборот. Ведь сделать прибор с двумя контактами трехконтактным уже не получится. В то же время не использовать одну цепочку вполне возможно. Тем не менее, для того чтобы получить управление светильником из разных мест, необходимо приобрести переключатель.

Конструкция выключателя проходного типа

Внешне маршевый выключатель ничем не отличается от обычного, кроме наличия на клавише условного изображения в виде двух треугольников и схемы устройства на тыльной стороне диэлектрического основания.

Внутри проходного выключателя расположены три контакта: два неподвижных и один подвижный (перекидной), приводимый в движение наружной клавишей устройства. У перекидного контакта два возможных рабочих положения – на одной из неподвижных клемм. Нажатием клавиши подвижный контакт перемещается с одной клеммы на другую, разрывая одну цепь и замыкая вторую.


На этой конструктивной особенности проходного выключателя основана схема сети, в которой один осветительный прибор может управляться из двух разных мест. Нулевой и заземляющий провода от распределительной коробки подводятся к осветительному прибору, а в фазовой жиле устраивается разрыв двумя проходными выключателями, между которыми проложены две альтернативные линии.

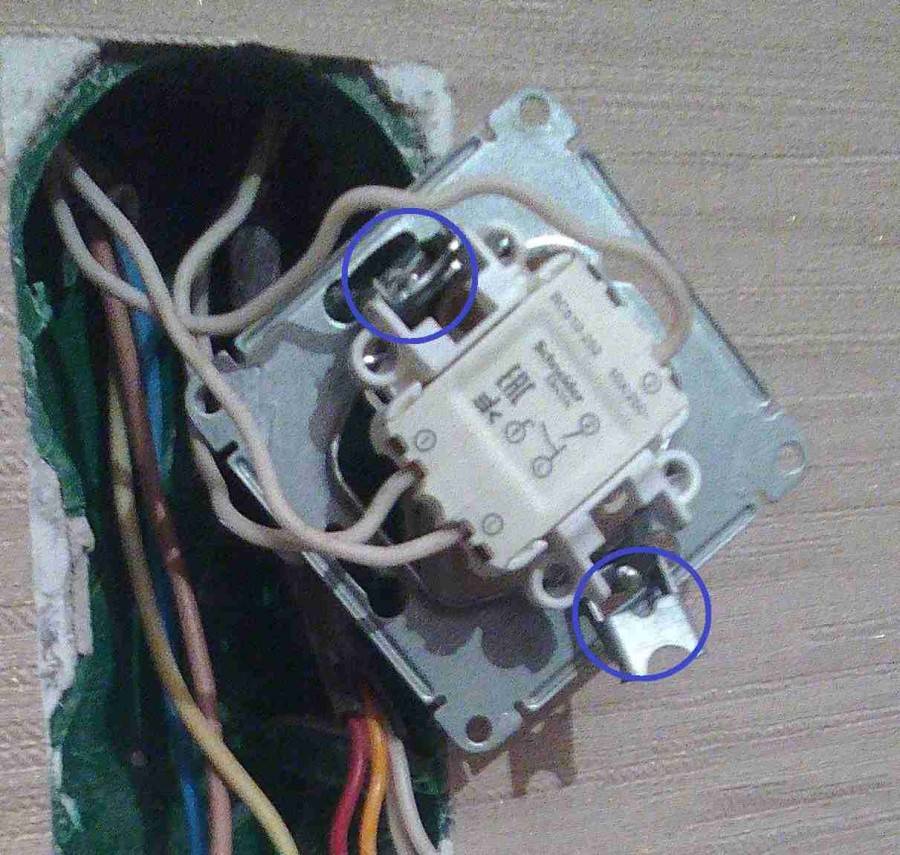

Установка скрытого выключателя

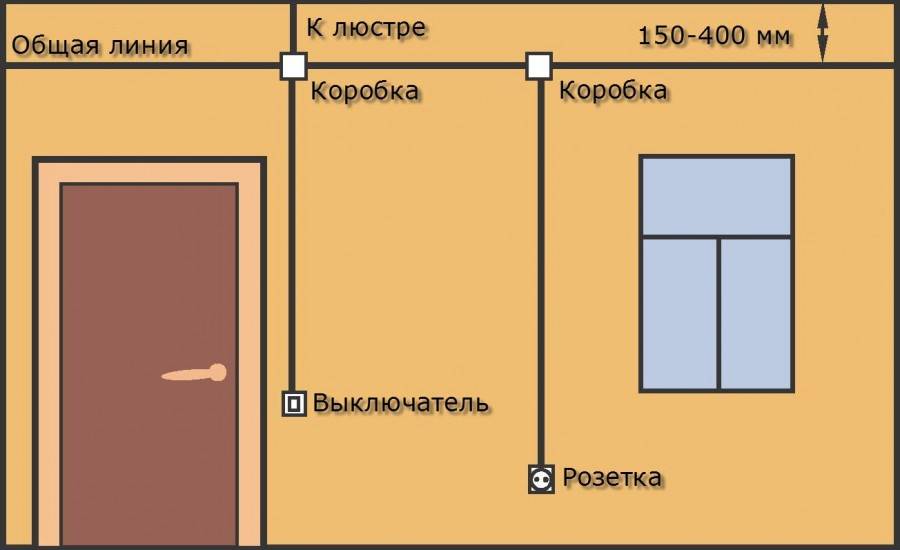

Монтаж одноклавишных выключателей скрытого типа подразумевает установку специальной коробки. Обычно такая коробка в глубину 4 сантиметра и 7 сантиметров в диаметре. Такие коробки бывают металлические и пластиковые. Рекомендуется не использовать металлические коробки ввиду их высокой тепловой и электрической проводимости.

Для установки выключателя нужно выкрутить винтики из коробки, освободить отверстия для проводов. Для того, чтобы плотно закрепить коробку в стене, используют алебастр. Для «пустых» стен пользуются зажимающими скобами.

Провод зажимают винтовым сечением. Это опасный способ, при отсутствии опыта лучше им не пользоваться. Перетянув винт, Вы рискуете переломить провод и замкнуть цепь неправильно.

Провод можно вставить в нужное отверстие в момент, когда клавиша включена. Если выключатель вернуть в обычное положение, провод зажмется. К сожалению, при таком способе свои свойства теряет пружина. Со временем она будет значительно хуже возвращаться в выключенное положение, упругость пропадет, и выключатель придется заменить.

Можно зажать провод между верхушкой винта и платой, в которую он закручивается.

Провод зажимают пластиной так, что с помощью помощи винта его можно передвинуть и крепко зажать провод.

Присоединив провод, последующая установка предполагает следующие шаги:

Необходимо осторожно отверткой снять клавишу с фиксатором. С их помощью держится верхняя часть выключателя.
Снять всю накладку.
Зажать провода, прикрепить выключатель к коробке шурупами, которые обычно идут в комплекте с выключателем.

Отличие проходного выключателя от обычного

Главным различием проходного выключателя от обычного является возможность первого выполнять функцию переключения, что делает его в некоторых случаях более удобным. Проходные выключатели могут использоваться по одиночке в качестве обычного, так и в паре друг с другом, что расширяет возможность их использования. Однако более сложная конструкция выключателя увеличивает количество деталей, а, следовательно, поднимается цена.

Функцию переключения проходной выключатель может осуществлять только в паре с другим, что также увеличивает затраты на приобретение второго выключателя. Так как при использовании таких выключателей происходит разделение одного провода на два, то возрастает и количество соединительных проводов, что увеличивает общую стоимость осветительной сети.

Таким образом, можно сказать, что проходной выключатель обладает достаточно широкими возможностями использования, может выполнять различные функции, но при этом приходится считаться с финансовыми затратами на реализацию. Обычный выключатель напротив, обладает хорошими ценовыми показателями, но уступает проходному в функциональности.

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода – два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете – на вход (ориентируйтесь по стрелочкам), а те что уходят на второй – к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте – возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Для чего нужен проходной переключатель

Главная особенность проходного выключателя – это возможность включить свет в одном месте, пройти в другое и там освещение выключить. Так удобно и комфортно может перемещаться сколько угодно людей в любом направлении и последовательности. Оттого устройство и называют проходным.

На практике, таким образом очень удобно пройти, например:

  • из гаража в дом по улице;
  • проследовать по длинному коридору;
  • подняться по лестнице с первого этажа на второй;
  • включить свет у двери спальни, дойти до кровати и выключить его.

Во всех четырех случаях нас выручит пара проходных выключателей. Особенно заметны удобства применения таких устройств в квартирах и домах большой площади. Для управления освещением в более сложных комбинациях с несколькими светильниками и точками управления применяются проходные выключатели с разным количеством клавиш и внутренних схем.

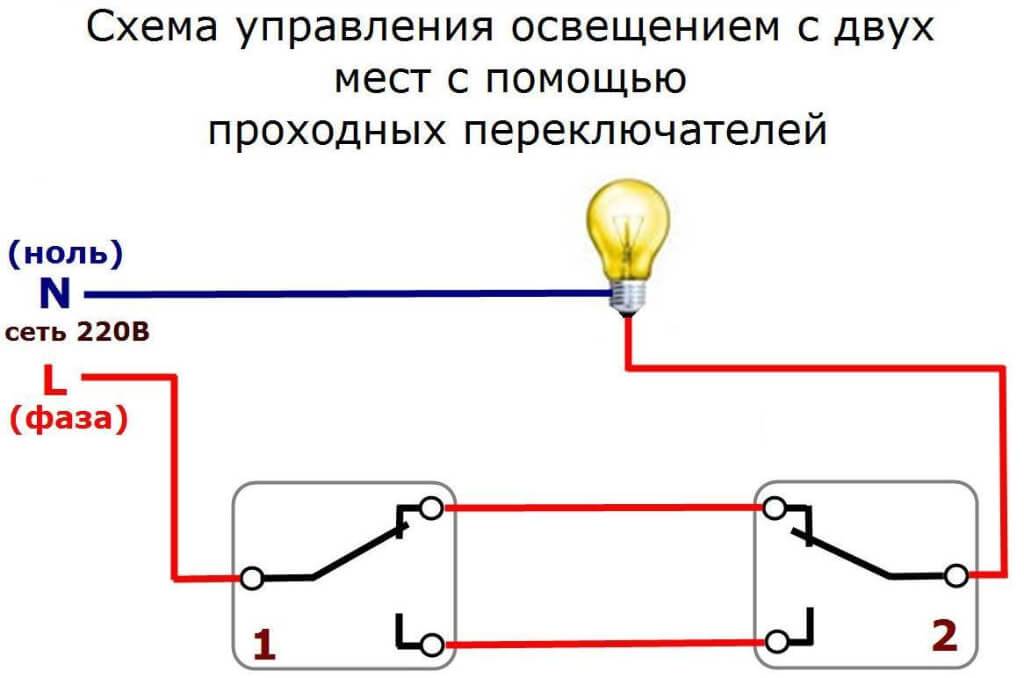

Особенность проходного выключателя и самая простая схема подключения

Проходной выключатель отличается от обычного тем, что имеет три контакта. Если у простого есть только 1 вход и 1 выход, то у проходного 1 вход и 2 выхода. На вход подается фаза, а дальше переключатель перекидывает ее либо на первый выход, либо на второй. То есть аппарат не размыкает цепь, а просто переключает ее. Благодаря этому он позволяет легко и просто построить схему управления одним источником с разных мест. А сейчас, все же стоит перейти к ответу на вопрос: как подключить проходной выключатель. Самая простая схема подключения проходного выключателя выглядит следующим образом:

  • в соединительную коробку заводят кабель с тремя проводами: фаза, ноль, земля (если такое предусмотрено) от источника питания, такой же провод идет от лампочки и обоих выключателей;
  • ноль и землю со щитка, можно сразу подключить к светильнику;
  • фаза от лампочки подается на вход одного из проходных устройств;
  • фаза со щитка подключается к входу второго аппарата;
  • два выходных провода с первого выключателя подключаются к аналогичным контактам второго;
  • проверка результата. Теперь можно включать и выключать свет из разных мест.

Как видно, сделать такое не сложно, главное проявлять внимательность и аккуратность. Данная схема подключения проходного выключателя самая распространенная, но существуют и другие варианты. Управление одним источником света из 3х мест Бывают случаи, когда необходимо выключать одну лампочку и 3х мест (а то и более). Такое тоже возможно и сделать это легко. При этом остается базовая схема подключения проходного выключателя, но в цепь, между двумя устройствами добавляется еще перекидной. Он отличается от проходного тем, что имеет четыре контакта: 2 на входе и 2 на выходе. Два провода, которые идут с выхода первого проходного выключателя, подключаются на вход перекидного, а другие 2 (с выхода второго проходного) подключаются к выходу перекидного. После завершения работы вся схема отлично работает.

https://youtube.com/watch?v=9cG_VmdR4uk

Виды проходных выключателей

Проходные выключатели классифицируются так же, как и обычные.

По количеству клавиш:

  • одноклавишные;
  • двухклавишные ;
  • трёхклавишные
  • одно- или двухклавишные перекрёстные (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

По типу управления:

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения.

Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов. Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы. Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Работа схемы проходного выключателя

Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя

Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже. В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор

Как подключить проходной выключатель с двух точек полная схема монтажа

В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор. Как подключить проходной выключатель с двух точек полная схема монтажа

В чем разница?

Чтобы определить, что именно лучше установить в квартире, в доме или на даче, нужно понять суть работы обоих устройств.

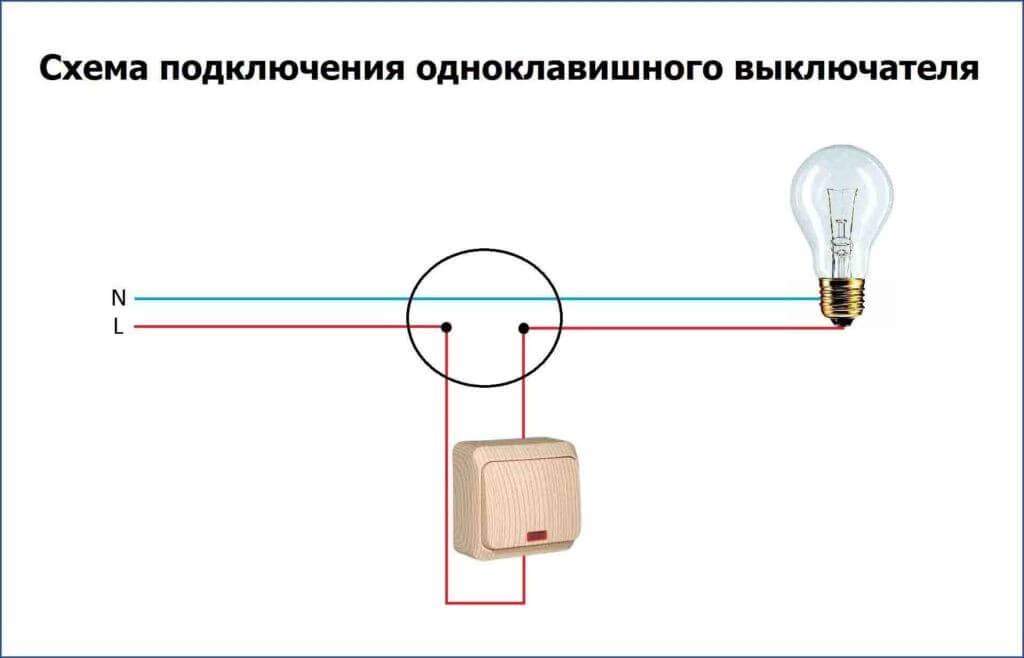

Нагляднее всего отличие выключателя от переключателя показывает схема подключения.

При подключении классического одноклавишного выключателя прокладывается один ноль и одна фаза. Рубильник устанавливается на линию фазы и размыкает и замыкает ее по мере необходимости.

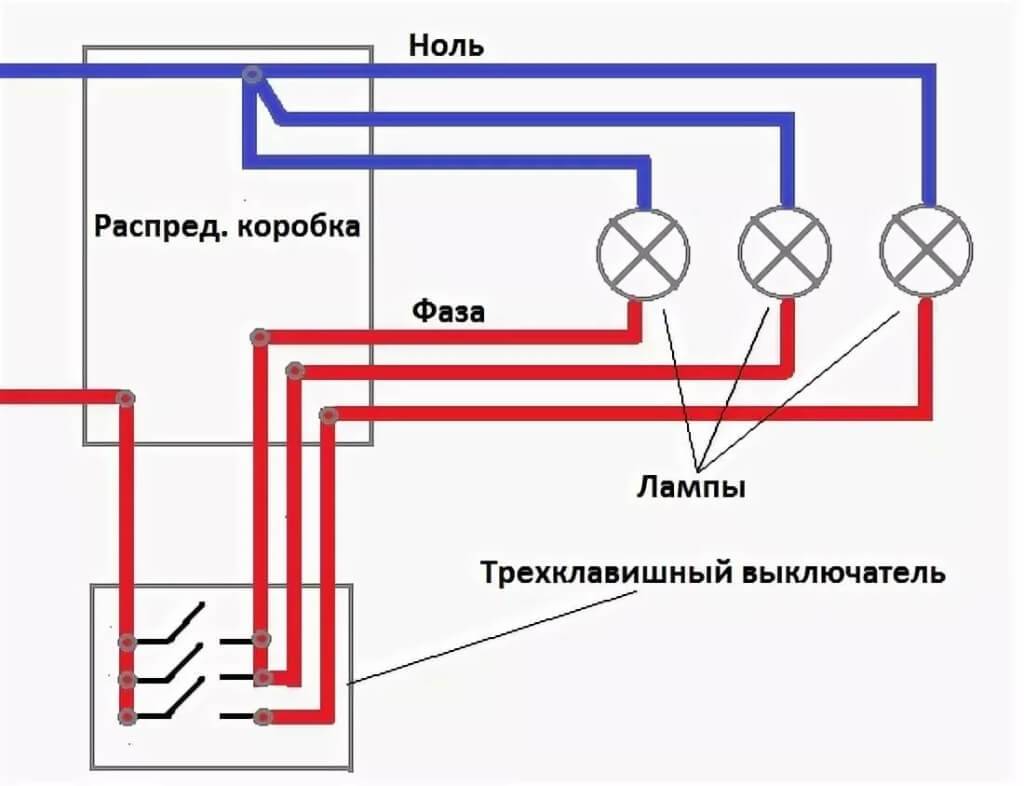

Двух- и трехклавишные модели подключаются аналогично. В итоге нажатием нужной клавиши, ток пускается по указанному кабелю, зажигая конкретный источник света.

Отличие выключателя от проходного переключателя в том, что у последнего на один контакт больше. Так у одноклавишных моделей будет соответственно не две, а три клеммы, а у двухклавишных шесть вместо четырех и т.д.

Ниже на схеме можно увидеть, чем переключатель отличается от выключателя (одноклавишный).

В этом случае фаза так и остается в единственном числе, а вот на участке между прерывателями прокладывается сразу два кабеля под ноль.

Получается, что у прерывателя нет фиксированных положений: «Вкл» и «Выкл». При каждом нажатии одной из клавиш (в любое положение) цепь замыкается, либо размыкается.

Особенности использования проходного выключателя

Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных – эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.

Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой – переключение.

Рекомендуем ознакомиться с тонкостями выбора проходного выключателя.

Проходная модель выключателя – удобное коммутационное устройство, позволяющее включать, выключать светильник из нескольких мест. Подобное решение обеспечивает комфорт эксплуатации осветительного оборудования

Использование таких приборов целесообразно в перечисленных ниже ситуациях:

  1. В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе – в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.
  2. На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
  3. В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.

Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.

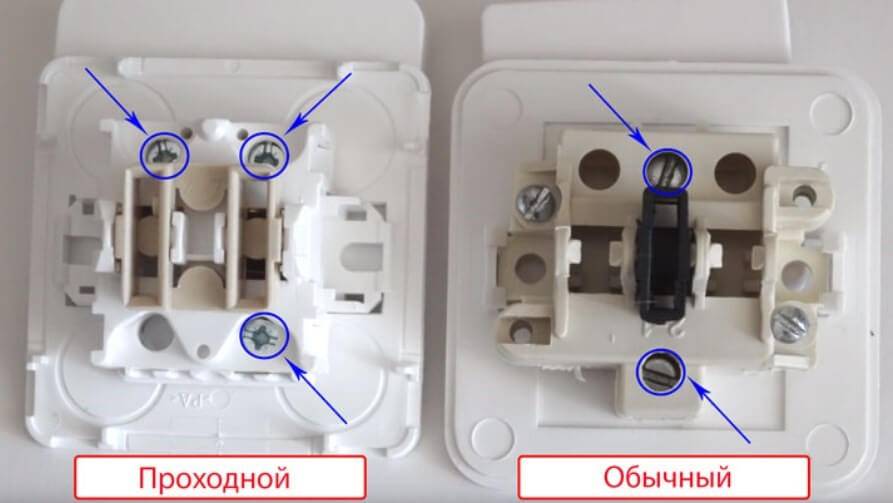

Внешний вид проходного выключателя мало чем отличается от обычного. На его лицевой стороне расположены стрелочки вниз, вверх

Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного – два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.

Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.

Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши – цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении – свет горит, когда в разном – гаснет.

Конструктивные особенности проходного выключателя позволяют исключить необходимость передвигаться по темному помещению, что снижает травматизм, помогает сэкономить электроэнергию

Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.
