Как обозначаются розетки и выключатели на электрических схемах

Необходимость схемы


Схема электропроводки необходима для безопасного и качественного ее размещения С целью качественного и безопасного размещения электропроводки составляется план. Он имеет вид чертежа с соблюдением масштаба. В документе отражается планировка квартиры, точки размещения узлов проводки по группам, а также принципиальные схемы.

Для понимания чертежа всеми участниками ремонтных и монтажных работ розетки и выключатели обозначаются графическими рисунками по общероссийскому и общемировому стандарту.

В качестве графических маркеров применяются геометрические фигуры – окружности, квадраты, прямоугольники, точки и линии. Их сочетания отображают разновидности механизмов системы освещения и особенности управления этими устройствами.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Нормативные документы

Нормативы, регламентирующие соответствие обозначений, используемых в техдокументации, элементам реальных электрических цепей были разработаны еще во времена СССР. Основной рабочий документ, определяющий правила их введения – это ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». С 2009 года в нашей стране введен в действие еще один вариант нормативов под обозначением ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».

В соответствие с этими регламентирующими документами в качестве подходящих по форме графических изображений реальных электрических цепей и их элементов используются самые простые геометрические фигуры, а именно:

  • правильные квадраты;
  • окружности, полуокружности и усеченные овалы;
  • произвольные прямоугольники, а также точки и линии заданной толщины.

Взятые в различных сочетаниях эти элементы полностью перекрывают весь диапазон применяемого в электротехнике оборудования вместе с управляющими его работой цепями. Опираясь на них, можно будет не только узнать, как схематически обозначаются стандартные электроустановочные изделия, но и самостоятельно прорисовать любую электрическую схему.

Где можно найти условное обозначение разных видов розеток?

Регламентирует обозначение розеток на схеме ГОСТ. В нем указаны точные размеры и вид условно-графического обозначения.

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

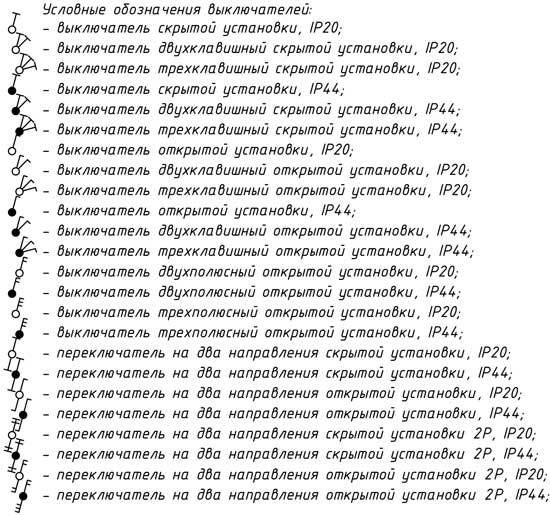

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P.S. Скоро поговорим и о блоках программыAutoCAD, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах

Предлагаем вам этому немного поучиться

Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

  • ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
  • ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
  • ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
  • ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
  • ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
  • ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

  • электрические схемы — Э;
  • гидравлические схемы — Г;
  • пневматические схемы — П;
  • газовые схемы — Х;
  • кинематические схемы — К;
  • вакуумные схемы — В;
  • оптические схемы — Л;
  • энергетические схемы — Р;
  • схемы деления — Е;
  • комбинированные схемы — С.

Вам это будет интересно  Пускатель звезда треугольникОптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

  • А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
  • В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
  • С — Графическое представление исполнительных механизмов;
  • D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
  • E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
  • F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

  • А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
  • B — переменное напряжение;
  • C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
  • D — Источник питания аккумуляторного или гальванического типа;
  • E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

  • А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
  • В — графические обозначения для воспринимающих частей тепловых элементов;
  • С — Катушка прибора с блокировкой механического типа;
  • D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
  • Е — УГО для переключателей и кнопок;
  • F — Обозначение рубильника.

2 Нормативные ссылки

Отключают и включают в работу определенные участки сети, по мере необходимости. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три: Функциональная, на ней представлены узловые элементы изображаются как прямоугольники , а также соединяющие их линии связи. Обозначение линий связи на принципиальных схемах ГОСТ 2.
Графические обозначения в электрических схемах механических переключателей Условные графические обозначения розеток и выключателей в электрических схемах. В — УГО воспринимающей части электротепловой защиты.
Обозначение зависимости выводов осуществляется путем присваивания им меток выводов: для влияющего вывода — буквенным обозначением зависимости в соответствии с приложением 3 и порядковым номером, проставленным после буквенного обозначения без пробела; для каждого зависимого от данного влияющего вывода — тем же порядковым номером, проставленным без пробела перед буквенным обозначением метки вывода, присвоенной ему в соответствии с табл. Условные графические обозначения элементов, используемых как составные части обозначений других элементов устройств , допускается изображать уменьшенными по сравнению с остальными элементами например, резистор в ромбической антенне, клапаны в разделительной панели.
Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. В случае, если вывод зависим от нескольких влияющих выводов, порядковый номер каждого из них должен быть указан через запятую черт.
Таблица 3 4.
Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.
Допускается позиционное обозначение проставлять внутри прямоугольника УГО.

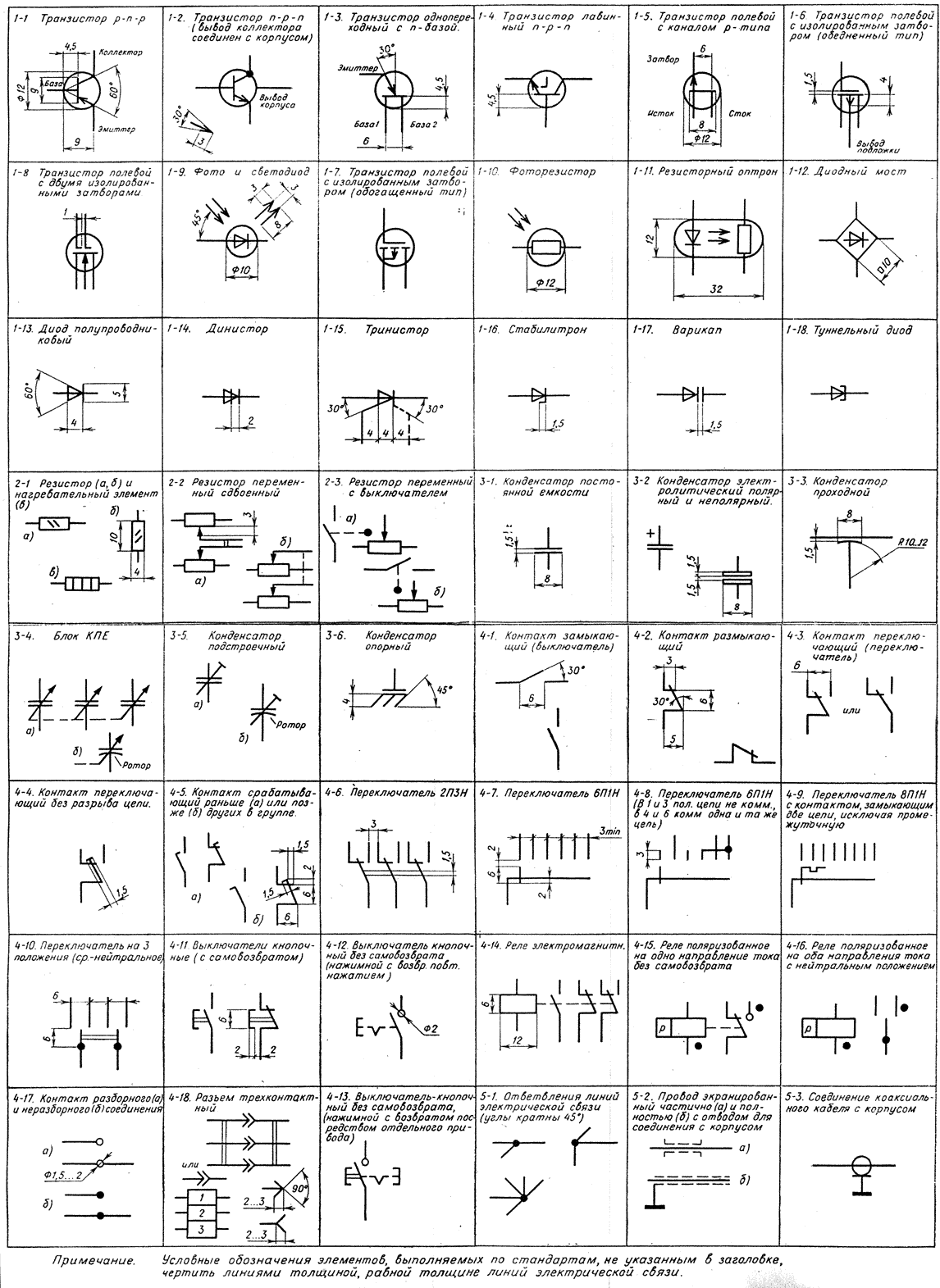

Условные графические обозначения радиоэлементов

Необходимость схемы

Если же говорить про выключатели света, то количество полюсов означает, сколько линий можно включать изолированно друг от друга.

Как правило, устанавливаются на высоте 0,9 метра от уровня пола. Основные стандарты, определяющие условные изображения на схемах электропроводок Все, что касается электрики, электротехники и т.

Как и розетки, выключатели света заносятся в проектную документацию. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.

Похожее обозначение ввел и для выключателей. Это видно на схеме таких приборов.

Нормативные документы

Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. Условное обозначение выключателей Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест.

Прекрасно сочетается с интерьерами, стилизованными под восемнадцатое и девятнадцатое столетие, кроме этого, могут выполнять роль регулятора яркости света Противоположностью поворотному стал сенсорный выключатель. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях.

Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством.

Принципы классификации изделий Конструктивно выключатель имеет сходство со штепсельной розеткой. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.
Основные логические элементы компьютера. Вентили. Принцип работы. Обозначение на схеме.

https://youtube.com/watch?v=0cwBTxV_n0E

Расположение розеток и выключателей в квартире

Схема проводки и расположение электротехнических приборов в квартире составлены правильно, если нет потребности в дополнительных тройниках и удлинителях.

В особом внимании нуждается кухня, где сосредоточено максимальное количество потребителей электроэнергии. К электроплите проложен отдельный кабель из электрощитка (красная пунктирная линия на рисунке ниже). Все розетки сделаны скрытыми и с заземлением, как видно по их условным обозначениям.

Размещение выключателей и розеток на плане типовой квартиры

Их следует правильно подобрать, чтобы мощность соответствовала проводке и подключаемым приборам. На кухне указаны только самые необходимые розетки и выключатели для освещения и основных электроприборов. Не обозначены розетки для встроенной техники и вытяжной вентиляции. Кроме того, следует предусмотреть подключение электроприборов: миксера, чайника, хлебопечки, кофеварки, светильников для определенных зон и многих других. Для этого устанавливают 3-4 дополнительные розетки рядом со столешницей. В некоторых кухонных столах и шкафчиках сейчас заранее монтируются выдвижные розеточные блоки.

Выключатели также сделаны встроенными. Кое-где их можно совместить с розетками, например, для включения вытяжной вентиляции, холодильника и микроволновой печи.

Выключатели применяются преимущественно однополюсные для скрытой проводки. Защитное отключающее устройство устанавливают на входе перед счетчиком, согласно ПУЭ. В ванной комнате предусмотрена розетка для стиральной машины с повышенной защитой от влаги. Выключатель там устанавливается снаружи.

В зале целесообразно поставить двух,- или трехклавишный выключатель для люстры. Традиционное групповое включение светильников часто оказывается удобнее, чем использование диммера, который не всегда подходит. Например, его нельзя применять для люминесцентных ламп.

Выключатели можно показывать на схеме в общем виде, а в спецификациях указывать их характеристики. Придерживаясь ГОСТов, можно подробно указывать на схемах типы розеток и выключателей, по которым наглядно видно, что нужно покупать для электроснабжения дома или квартиры.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Документы, регламентирующие обозначение выключателей и розеток

При разработке строительных чертежей и в процессе монтажа электрооборудования используется единая система графических обозначений. Несмотря на то, что нормативная документация допускает обозначение элементов в произвольной форме, использование стандартных чертёжных знаков является преимущественным для проектирования и производства строительно-монтажных работ.

Используя знаки, указанные в ГОСТ 21.614–88, а также имея минимальные знания в области электрических сетей и электрического оборудования, можно самостоятельно разрабатывать необходимые эскизные проекты.

Обозначение розеток на схеме

При проектировании и строительстве электрических систем очень важно правильно оформлять технические схемы. Графически розетки обозначаются очень легко — в виде полукруга с набором чёрточек, что позволяет легко наносить изображение на чертежи, схемы или эскизы

Розетки открытой установки

Розетки открытой установки используются при наружной электропроводке и крепятся к стенам с помощью подрозетника. При открытой установке легко визуально обнаружить расположение проводов на стенах и потолках.

Условные обозначения розеток открытой установки

Розетки закрытой установки

Часто электрическая проводка прокладывается скрыто. Такой вид установки более эстетичен и подходит для любых интерьеров

Очень важно сделать правильный выбор расположения розеток ещё в процессе проектирования, так как провода прокладываются до выполнения работ по отделке и оформлению помещений. Для скрытой установки используются розетки, которые встраиваются в конструкцию стены, то есть монтаж выполняется почти «заподлицо» с поверхностью стены

Такое размещение также называют внутренней установкой

Такое размещение также называют внутренней установкой.

Условные обозначения розеток внутренней установки

Влагозащищённые розетки

Когда возникают особые условия эксплуатации электроприборов, например, повышенная влажность помещений или установка розетки на улице, необходимо устанавливать особые розетки с защитными элементами. В этом случае используются влагозащищённые розетки, которые снабжены защитными шторками, препятствующими попаданию влаги и пыли внутрь устройства. Степень защиты таких розеток определяется в зависимости от условий использования.

Условные обозначения влагозащищённых розеток (IP 44–55)

Обозначение выключателей и переключателей на схемах

Выключатели и переключатели также бывают разных видов установки и степеней защиты. Чаще всего в домах и квартирах используются обычные клавишные выключатели. Они называются однополюсными. При открытой установке выключатели, как и розетки, крепятся к стене, а при закрытой — встраиваются в стену. Изображаются выключатели так же легко, как и розетки.

Условные обозначения однополюсных выключателей

Выключатели и переключатели подбираются в зависимости от их назначения и условий использования. Подбор выключателей и переключателей при использовании сложных электрических сетей производят специалисты. Разнообразие вариантов отображено можно отобразить в таблице.

Графическое изображение выключателей и переключателей разного исполнения

Обозначение совместного блока выключателя с розеткой

Для удобства установки и использования иногда устанавливают совместные блоки розеток и выключателей. Этот вариант удобен, если требуется сложная установка и возможна прокладка электрических проводов. Нет ничего сложного в обозначении таких блоков.

Условное обозначение блока из двухполюсной розетки и одноклавишного выключателя

При необходимости подбираются разные виды блоков розеток и выключателей. Всё зависит от назначения такого устройства. Существует несколько разновидностей сочетания блоков розеток и выключателей. Они обозначаются по-разному.

Условные обозначения блоков розеток и выключателей разных видов

Система обозначений универсальна, что обеспечивает взаимодействие между заказчиками, проектировщиками, производителями и монтажниками. Но использовать графические изображения нужно очень внимательно, так как каждый элемент знака имеет значение. Каждый эскиз желательно показать специалисту, чтобы он правильно подобрал необходимые электрические устройства.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
