Промышленные кондиционеры и их технические характеристики

Разновидности центральных кондиционеров

Приточно-рециркуляционный центральный кондиционер

В зависимости от внутреннего устройства агрегаты делятся на несколько типов:

Прямоточные. В системе используется только наружный воздух. Кондиционеры устанавливаются в зданиях, где повышено загрязнение воздуха пылью, токсичными парами, микроорганизмами. Недостаток прямоточного оборудования в затрате больших мощностей на обогрев и охлаждение.
Рециркуляционные. По каналам циркулирует смесь приточного и вытяжного воздуха. Рециркуляция бывает полная или частичная. Воздух из помещений очищается, увлажняется или сушится, затем отправляется обратно. Вариант подходит для помещений, не имеющих опасных выделений.
Оборудование с рекуперацией. Кондиционеры используют тепло вытяжного воздуха, чтобы частично нагреть уличный. В специальных теплообменниках (рекуператорах) происходит обмен температурой или смешивание воздушных масс. Система обеспечивает меньший расход электроэнергии.

https://youtube.com/watch?v=nMLZOad1kIw

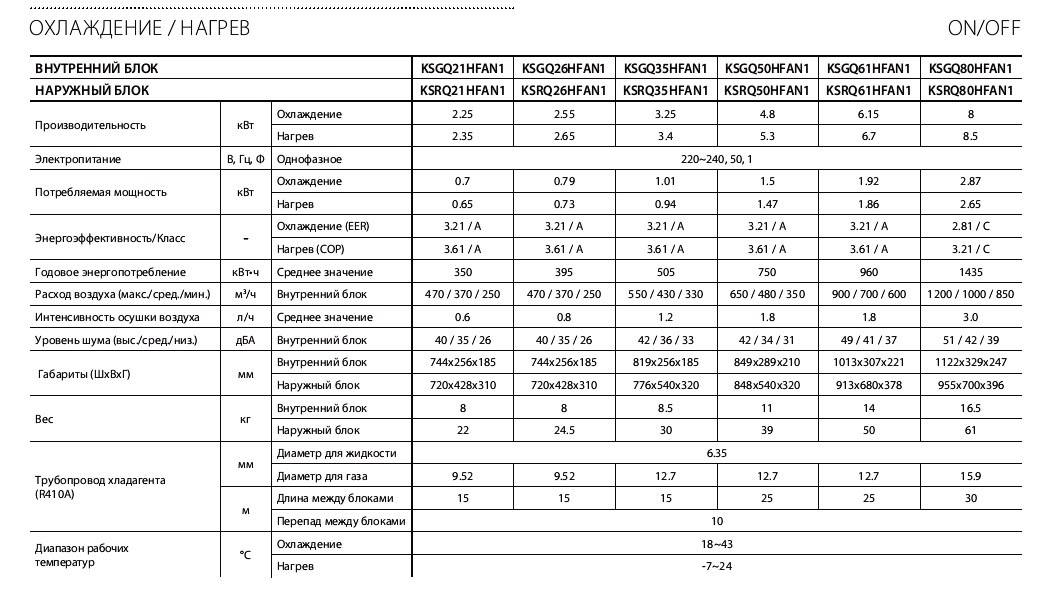

Описание технических характеристик

Основные параметры кондиционера связаны с охлаждающей и потребляемой мощностью. Это два разных показателя, поэтому нужно различать, что написано в паспорте устройства.

Мощность, потребляемая кондиционером

Этот параметр означает, сколько потребуется электроэнергии за определенный промежуток времени. В хороших кондиционерах этот показатель в три раза меньше, чем охлаждающая мощность.

Есть две разные системы, по которым производитель обозначает энергоэффективность устройства – это коэффициент энегоэффективности ERR и тепловой коэффициент COP. Цифры означают отношение охлаждающей или обогревающей мощности к потребляемой. Качество охлаждения определяется по 7 категориям – от А до G, где класс энергопотребления А – самый высокий, G – самый низкий.

В 2013 году ввели сезонные показатели энергоэффективности SEER и SCOP. Они используются для климатических систем с охлаждающей производительностью до 12 кВт. Классы качества обозначаются: А+++, А++, А+, В, С, D.

Охлаждающая мощность

Основной показатель работы, от которого зависит, насколько комфортным будет пребывание в помещении. Рассчитывается исходя из площади, которую нужно охладить. Обычно заранее специалист с фирмы выезжает на объект и проводит все замеры.

Возможность вентиляции

Канальный кондиционер подключается к системе вентиляции

Бытовые сплит системы не вентилируют воздух, а только охлаждают тот, что находится внутри. Этим свойством обладают только канальные кондиционеры, встраиваемые в систему вентиляции. Такие устройства закладываются в стадии строительства, поэтому организовать вентиляцию в помещении с металлопластиковыми окнами будет проблематично.

Очистка воздуха

Устройства комплектуются фильтрами тонкой очистки. Они фильтруют воздух и находящаяся мелкая пыль, запахи, пыльца оседают внутри и задерживаются. Срок службы тонкого фильтра – до 2 лет, затем требуется замена. На деле эта функция не всегда работает хорошо. Исследований, в какой степени кондиционеры очищают воздух, не проводилось. Поэтому для очистки нужно применять другие приборы, в паспорте которых можно узнать, насколько эффективно выполняется эта процедура.

Автоматический режим

Предназначен для самостоятельной регулировки внутренней температуры кондиционером при помощи датчиков. Устройство может переключаться в режим обогрева или охлаждения без вмешательства человека, следуя настройкам на пульте управления.

Направление потоков воздуха

В некоторых моделях шторки двигаются вверх-вниз, равномерно распределяя потоки. Чтобы холодный воздух не попал на людей в комнате, обычно они автоматически направляются вверх. В режиме обогрева наоборот – вниз, так как теплый воздух стремится вверх и пока поднимается, успевает нагреть пространство.

Таймер

Функция предназначена для включения в назначенное время, например летом, когда нужно охладить комнату к приходу хозяев.

Скорость вентилятора

Модели оборудованы 3 или 5 ступенчатым вентилятором. Это означает, что скорость будет меняться в зависимости от степени охлаждения. Цена трехступенчатых моделей ниже.

Работа в ночном режиме

Ночной режим выставляется автоматически, если сделать необходимые настройки через пульт управления. Ночью скорость вращения лопастей вентилятора снижается и уменьшается уровень шума.

Тип фреона

В кондиционерах может использоваться классический вариант фреона – R22. Он дешевле, поэтому применяют его в недорогих моделях. R410 – более безопасен с точки зрения экологии, так как не разрушает озоновый слой, но для его применения нужно более герметичное соединение деталей, так как давление в системе на 30 – 40 % выше. В целом, нет особой разницы между этими двумя марками, но в модели с хладагентом R22 нельзя залить R410, поэтому определяться нужно заранее.

Уровень шума

Самыми тихими внутренними и наружными блоками отличаются японские модели фанкойлов. В инструкции к трехскоростному вентилятору обычно пишут три уровня шумности или один – самый малый показатель. Уровень шума работающего внутреннего блока важен для жильцов, у которых он установлен. Внешнего – для жильцов, чьи окна выходят туда, где установлен внешний блок.

Типовой расчет мощности кондиционера

Теперь посмотрим, как определяется тепловая мощность каждого из перечисленных источников:

Q1

Проведем расчет мощности кондиционера по площади. Для помещений, расположенных на одном из средних этажей и имеющих одну наружную стену с окном площадью не более 2 кв. м Q1 в ваттах рассчитывают по формуле:

Q1 = SxHxK,

Где:

S – площадь помещения, кв. м;
H – высота помещения, м;
K – мощность поступления тепла (Вт/куб. м), зависящая от инсоляции (освещенности).

K принимают равным:

для хорошо освещенных помещений (окно смотрит на юг и не загораживается деревьями): К = 40 Вт/куб. м;
при средней освещенности: К = 35 Вт/куб. м;
для затемненных помещений (северная сторона или высокие деревья за окном): К = 30 Вт/куб. м.

Q2

Тепловыделение от людей зависит от вида их деятельности. Если обитатели квартиры не склонны проявлять физическую активность и ведут себя по большей части спокойно, как рыбки в аквариуме, то каждый из них будет выделять 100 Вт тепла. Если же кто-либо из жильцов имеет обыкновение заниматься дома спортом, его тепловая производительность в этот момент будет составлять уже 300 Вт.

Q3

Тепловыделение от бытовых приборов принимают таким:

компьютер или копировальный аппарат: 300 Вт;
телевизор: 200 Вт;
прочее оборудование: 30% от потребляемой электрической мощности.

Мощность тепловыделения всех приборов не всегда следует учитывать в расчете полностью.

К примеру, если в квартире обитает один человек, вряд ли телевизор и компьютер будут работать одновременно.

Подходящим следует считать кондиционер с холодильной мощностью в диапазоне от 0,95Q до 1.15Q.

Общая характеристика

Центральные системы кондиционирования воздуха в зданиях имеют сложную структурную схему, способны подавать воздухопоток для нескольких десятков помещений одновременно, либо кондиционируют одно большое по площади помещение. Предназначены для работы только на охлаждение, только на обогрев, на охлаждение и обогрев.

Блок очистки воздушного потока, доведения его до нужных параметров размещается на крыше, техническом этаже, в отдельном техническом помещении и т.д. Подготовленный воздухопоток транспортируется по воздуховодам, подается через вентиляционные выходы, решетки, диффузоры (панельные, вихревые диффузоры, сопловые, щелевые воздухораспределители и т.д.).

Конструктивно представляют собой сложную сеть воздуховодов, воздухораспределителей, дополнительных устройств подачи и доведения воздушных масс до заданных параметров (дополнительные средства увлажнения, осушения, обогрева непосредственно перед подачей внутрь помещения). Данные системы предполагают предварительное проектирование, разработку схемы, по которой будут устанавливаться воздуховодные каналы, вентиляционные выходы, необходимое дополнительное оборудование.

При помощи дополнительных установок подача воздухопотока к помещениям может осуществляться отдельно, с соблюдением определенных параметров влажности, степени очистки, температуры, скорости движения и т.д.

Принцип работы

Чтобы доставлять воздух с улицы, используются специальные воздуховоды, которых у обычных кондиционеров нет. Через канал воздушные массы перемещаются в смесительную камеру, где соединяются с отработанным воздухом. После этого вся масса проходит через фильтры, где обрабатывается нужным образом — осушается, нагревается или охлаждается, в зависимости от того, какой режим работы устройства установлен. Пройдя фильтрацию, воздух поступает в помещение. В зависимости от сезона, кондиционеры приточного типа могут работать как на охлаждение, так и на обогрев, если задать им нужные параметры. Это позволяет использовать технику круглый год для поддержания оптимального микроклимата в помещениях и выполнения санитарных норм.

Устройство центральной системы кондиционирования

Устройство центрального кондиционера состоит из стандартных секций, в которые индивидуально подбираются различные узлы и агрегаты. Стандартный набор этого климатического комплекса состоит:

Секция забора и подачи воздуха. В ней установлен мощный центробежный вентилятор, или сразу несколько, если предполагается выполнение нескольких задач.
Секция фильтрации воздушных потоков. Она, как правило, состоит из двух частей, в одной из них установлен фильтр грубой очистки, а во второй части секции фильтр тонкой очистки воздуха. По желанию заказчика в секцию фильтрации могут быть установлены различные фильтрующие элементы, удаляющие неприятные запахи, уничтожающие бактерии и т.д.
Следующей в наборе обычно выступает секция шумоподавления. Она служит для уменьшения шумов, созданных вентиляторами. Состоит такая щумоподавляющая прослойка из множества слоев минеральной или базальтовой ваты.
Охладительная секция. Она представляет собой довольно серьезный теплообменник, выполненный из медных трубок.
Оросительная камера. В ней происходит увлажнение воздушных потоков.
Секция нагрева воздуха представляет собой теплообменник, в котором в качестве теплоносителя может выступать вода или пар. Также в эту секцию может интегрироваться электрический калорифер.

Последней секцией в таком наборе обычно выступает рекуператор, который производит нагрев приточного воздуха, теплыми исходящими воздушными потоками. Так как эта секция устанавливается строго по желанию заказчика, в стандартной комплектации она не рассматривается.

На видео показана модульность центрального кондиционера.

Принцип работы центральной системы кондиционирования

Несмотря на сложность и мощность таких конструкций, принцип работы центральных кондиционеров банально прост:

Уличный воздух при помощи вентиляторной секции затягивается в устройство, после чего проходит секцию его фильтрации, где остаются до 90% механических примесей.
После чего, уже очищенные воздушные массы походят процессы увлажнения и охлаждения (нагрева).
Очищенный, увлажненный и охлажденный воздух поступает в систему воздуховодов, где и распространяется по помещениям. В случае надобности, воздух, попадающий из воздушных каналов в помещения, может более охлаждаться (нагреваться) при помощи фанкойлов.

Преимущества, недостатки центральных установок

Плюсы центрального кондиционирования:

высокая степень надежности, эффективности в эксплуатации;
возможность отрегулировать температурный, влажностный режим не только для отдельной комнаты, но и для условно разделенных зон внутри общего пространства;
режим вентилирования;
подача свежего очищенного воздухопритока определенного объема;
установленное дополнительное оборудование доводит подаваемый воздухопоток до соответствия нормативному регламенту;
низкий уровень рабочего шума;
блок автоматического управления самостоятельно регулирует режим подачи воздушных масс, степень добавления свежего воздухопритока, степень увлажнения, осушения, очистки, охлаждения, обогрева потока и т.д.

К недостаткам относятся:

сложная схема установки, требующая проведения монтажных работ по прокладыванию сети воздуховодов, трубопроводов, вентиляционных вытяжек и т.д.;
высокая стоимость оборудования, установки, дальнейшего технического обслуживания;
для более гибкого управления температурно-влажностными характеристиками воздухопотока необходим монтаж дополнительного оборудования;
крупные габариты внешнего блока системы, требующие установки на крыше, отдельного технического помещения, либо целого этажа с необходимым объемом уличного воздухопотока для охлаждения.

Использование центральных установок кондиционирования предполагает обслуживание крупных зданий, многочисленных комнат, больших зон торговых, общественно-культурных пространств. В этом случае высокие материальные затраты на оборудование, установку могут быть оправданы преимуществами центральной системы, ее экономичностью, эффективностью.

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Как производится монтаж. Что необходимо знать о предприятии-установщике?

Купив сплит-систему, нужно обратиться к мастеру для её установки. Специалист проложит трассу для связующих коммуникаций. В стене делают отверстие диаметром 30-50 мм. Со стороны улицы монтируют наружный блок. В комнате устанавливают внутренний корпус. Далее их соединяют и продувают всю систему фреоном.

Чтобы агрегат работал эффективно и долго, устанавливать его должен человек с соответствующим опытом и знаниями. Лучше всего обратиться в фирму, занимающуюся поставкой кондиционеров. Чаще всего в их специализацию входит и монтаж.

Не рекомендуется искать мастера по объявлениям в газете. Хотя установка в этом случае обойдётся дешевле, но, если возникнут неисправности, вам будет некому предъявить претензии.

Расчет мощности охлаждения по квадратным метрам

Итак, одна и та же модель сплит-системы выполняется в нескольких вариациях, рассчитанных на разные объемы помещения. Естественно, каждый производитель маркирует свои изделия, чтобы все было понятно торговым представителям, установщикам и конечным покупателям. Но если первые в курсе, как ориентироваться в обозначениях, то далеко не все потребители владеют такой информацией.

Выделенная в маркировке цифра подскажет нам мощность охлаждения

Маркируются устройства по производительности холода. Данный параметр выражается в кВТU, одна единица которого в час составляет 293 Вт. На фото выше показан пример такой маркировки – все данные содержатся в точном названии модели. Какие варианты там могут быть:

07 – мощность аппарата составит 2 кВт. Такое устройство может быть установлено в комнате на 18-20 квадратов

Обратите внимание, что указано 7, а не 0,7 единиц, иначе запутаетесь в расчетах;

09 – тут мощность возрастает до 2,5/2,6 кВт. Производители рекомендуют их для комнат не более 26 метров квадратных;
12 – является самым мощным вариантом для бытовых сплит-систем

Она способна эффективно охладить помещение до 35 квадратов.

При выборе кондиционера большое значение будут иметь индивидуальные особенности помещения

Однако чистый расчет по квадратным метрам таит в себе неточности, про которые вам в магазине продавец навряд ли расскажет, так как и сам может не знать, или просто не пожелает тратить лишнего времени, так как нужных данных у вас под рукой может не оказаться. Сейчас мы намекаем на высоту потолков в ваших комнатах, ведь логично, что в помещениях с потолками в 2,7 и 3,4 м будет разный объем воздуха, причем разница является существенной.

По этой причине в методику, описанную выше нужно внести следующие коррективы:

Если потолок в помещении не выше 3 м, то для его эффективного охлаждения будет хватать 100 Вт охлаждающей энергии на 1 квадрат.
От 3 до 3,4 м этот параметр вырастает и составляет уже 120 Вт;
3,4-4 м – 140 Вт на один метр;
Выше 4 м – 160 Вт.

Больших значений нет, так как в жилых помещениях более высокие потолки обычно не делаются – там в ход идут уже промышленные сплит-системы.

Промышленные сплит-системы

Указанные параметры энергии охлаждения рассчитаны на помещение, в котором нет дополнительных источников темпа, коими мы люди также являемся. Поэтому при точном расчете, обязательно стоит рассчитывать, сколько человек в среднем в охлаждаемом помещении могут находиться. Также добавляем бытовые аппараты: телевизоры, компьютеры, печки (если установить систему нужно на кухне) и так далее.

Расчет тут грубый и усредненный, но все равно помогает существенно улучшить результат. На одного жильца и один бытовой прибор в среднем считается по 300 Вт тепловой энергии, выделяемой в окружающее пространство.

Приведем простой пример расчета. Возьмем гипотетическую комнату на 20 квадратов, в которой постоянно находится два человека, один из которых работает на компьютере, а другой просто лежит на диване и отдыхает. Потолки в комнате не выше 3 м, а значит, берем по 100 Вт на единицу площади. В результате получаем 2 кВт от площади комнаты и еще 900 Вт – от людей и техники. Итого – 2,9 кВт. Чтобы охладить такую комнату по расчетам нам потребуется 09,10 или 12 по маркировке изделий.

При выборе кондиционера важно учитывать высоту потолков

Расчетная методика и формулы

Со стороны скрупулезного пользователя вполне логично не доверять цифрам, полученным на онлайн-калькуляторе. Чтобы проверить результат расчета мощности агрегата, воспользуйтесь упрощенной методикой, предлагаемой изготовителями холодильного оборудования.

Итак, требуемая производительность бытового кондиционера по холоду рассчитывается по формуле:

Расшифровка обозначений:

Qтп – тепловой поток, проникающий в комнату с улицы через строительные конструкции (стены, полы и потолки), кВт;
Qл – тепловыделения от жильцов квартиры, кВт;
Qбп – теплопоступления от бытовой техники, кВт.

Теплоотдачу домашних электроприборов выяснить просто – загляните в паспорт изделия и отыщите характеристику потребляемой электрической мощности. Практически вся израсходованная энергия преобразуется в тепло.

Компрессор домашнего холодильника почти всю потребленную электроэнергию преобразует в тепло, но работает в периодическом режиме Теплопоступления от людей определены нормативными документами:

100 Вт/ч от человека, находящегося в состоянии покоя;
130 Вт/ч — в процессе ходьбы либо выполнения легкой работы;
200 Вт/ч — при тяжелых физических нагрузках.

Для вычислений принимается первая величина – 0.1 кВт. Остается определить количество теплоты, проникающей снаружи через стены по формуле:

S – квадратура охлаждаемой комнаты, м²;
h – высота перекрытия, м;
q – удельная тепловая характеристика, отнесенная к объему помещения, Вт/м³.

Формула позволяет выполнить укрупненный расчет теплопритоков через наружные ограждения частного дома либо квартиры с использованием удельной характеристики q. Ее значения принимаются следующим образом:

Комната расположена с теневой стороны здания, площадь окон не превышает 2 м², q = 30 Вт/м³.
При средней освещенности и площади остекления берется удельная характеристика 35 Вт/м³.
Помещение находится на солнечной стороне либо имеет множество светопрозрачных конструкций, q = 40 Вт/м³.

Определив теплопоступления от всех источников, сложите полученные цифры, используя первую формулу. Сравните результаты ручного вычисления с показателями онлайн-калькулятора.

Большая площадь остекления предполагает увеличение холодильной мощности кондиционера

Когда необходимо учесть поступление тепла от вентиляционного воздуха, холодопроизводительность агрегата увеличивается на 15—30% в зависимости от кратности обмена. При обновлении воздушной среды 1 раз в течение часа умножьте результат вычисления на коэффициент 1.16—1.2.

Виды устройств

Промышленные кондиционеры представляют собой технику, мощность которой превышает 25 кВт. Столь высокая производительность позволяет обслуживать помещение площадью несколько сотен квадратных метров. При этом в соответствии с индивидуальным проектом каждого конкретного объекта может быть применено различное оборудование.

В промышленности используется сплит-система, то есть система кондиционирования состоит из двух частей: внешнего и внутреннего блоков. Однако данное оборудование имеет значительные отличия от бытовой техники такого рода.

Производственные объекты зачастую требуют одновременного обслуживания климатическим оборудованием нескольких помещений, а то и целого здания сразу. С этой целью может использоваться несколько внутренних блоков. Такая система носит название мультисплит. Когда количество внутренних блоков превышает значение 6 единиц, а общая протяженность соединительных трасс более 100 м, система кондиционирования определяется как мультизональная.

Как правило, внутренние блоки монтируются под потолком, а забор и отток воздуха осуществляется посредством воздуховодов (канальное устройство). Это позволяет обслуживать необходимое количество помещений одновременно. Когда устанавливаются промышленные кондиционеры характеристики такого оборудования являются ключевыми при составлении проекта. Так, канальная система кондиционирования по большей части действует по принципу рециркуляции воздушных потоков и не выполняет задачу притока свежего воздуха.

Чтобы обеспечить совокупное функционирование системы кондиционирования и вентиляции, используются кассетные устройства. Производительность их высока, однако, максимальная площадь, которую они способны обслужить, не превышает 150 кв. м. Установка промышленных кондиционеров данного типа производится под потолком, при этом сеть коммуникаций скрывается за подвесным потолком, в зоне видимости остается лишь лицевая панель, что ничуть не ухудшает внешний вид помещения.

Распространение воздушных потоков в этом случае осуществляется через щели в блоке по его периметру, то есть с четырёх сторон. При этом есть возможность регулирования интенсивности подачи воздуха.

В отдельных случаях монтаж промышленных кондиционеров под потолком невозможен (например, при недостаточной высоте помещения), тогда используются колонные или напольно-потолочные устройства. Альтернативным вариантом для названной техники является центральная магистраль кондиционирования. Такая система основана на работе чиллера, фанкойла или руфтопа. Принцип действия их разительно отличается от сплит-системы. Например, фанкойл вместо фреона задействует для охлаждения воду, а само устройство выполняет функцию внутреннего блока. В данном варианте работу внешнего блока будет выполнять чиллер, который по своей сути является водоохлаждающей машиной. Руфтоп – устройство, которое может иметь различные габариты и монтируется на крыше объекта.

Стоимость колонных кондиционеров

Стоимость климатической техники зависит от ее характеристик и популярности производителя. Продукция известных брендов обходится дороже, но работает без сбоев. Мощность модели напрямую влияет на цену. Для небольших помещений нет смысла приобретать агрегат с производительностью по холоду более 7-8 кВт.

Ведущие производители и цены сплит-систем:

Ballu – компания предлагает климатические установки колонного типа по демократичным ценам: 51-125 тыс. рублей. Обслуживаемая площадь – 70-140 кв. м.
Mitsubishi Heavy – дорогостоящая продукция японского производства. Отличается инверторным типом компрессора, работает на охлаждение и обогрев. Имеется функция очистки воздуха, самодиагностики, интеллектуальной разморозки. Стоимость моделей от 110 до 370 тыс. рублей.
Daikini – колонные сплит-системы из Чехии. Оборудуются инвертором, выдают высокую мощность охлаждения при низком потреблении энергии. Техника рассчитана на обслуживание 70-135 кв. м, цена 250-386 тыс. рублей.
Gree – китайский бренд предлагает оборудование с функцией задержки мелких частиц пыли в фильтре, обогрева, интеллектуальной разморозки внешнего блока. Цена моделей 97-215 тыс. рублей.

Выбор полупромышленных кондиционеров

Устройства подбираются в соответствии с объемом помещения, качеством теплоизоляции и финансовыми возможностями. Киловатта мощности достаточно для эффективного охлаждения 10 квадратных метров квартиры. В офисах, магазинах и прочих объектах с высокими потолками расчет мощности должен производиться с учетом кубатуры помещения.

В зависимости от устройства компрессора внешнего блока, различают инверторные и обычные сплит-системы. Первый вариант более предпочтителен в бытовых условиях: инверторные кондиционеры тише работают и потребляют меньше электричества. А для остальных помещений вполне подойдут и традиционные системы, поскольку цены их ниже.

Чем чревато самостоятельное проектирование?

Без должного опыта и знаний лично составить проект комплекса по кондиционированию воздуха достаточно сложно.

Если не учесть хотя бы один фактор, например, ориентацию квартиры на северную сторону или наличие стеклопакетов с низкой эффективностью сохранения тепла, вся система кондиционирования будет работать неэффективно.

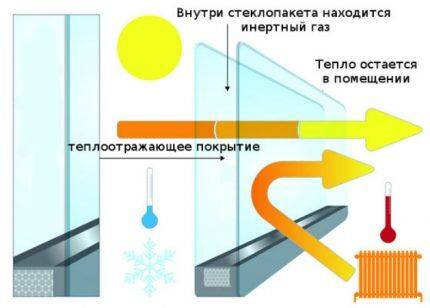

Показатели энергосбережения металлопластиковых окон зависят от множества факторов: количества камер, наличия специального напыления и пр. Поэтому самостоятельно просчитать теплопотери и поступления тепла достаточно сложно

Дополнительно климатическое оборудование может подвергаться более сильным нагрузкам, так как в процессе кондиционирования технике придется постоянно компенсировать неучтенные проектировщиком тепловые поступления.

В целом, любой недочет в составленном проекте может привести к серьезным проблемам:

неоправданной работе кондиционера в одном помещении, пока большинство домочадцев находится в других комнатах;
перерасходу электроэнергии, которая тратится на подавление неучтенного тепла от освещения или техники;
невозможности зонального регулирования температуры;
покупке слишком мощного или малопроизводительного оборудования;
быстрому износу или поломке узлов сплит-системы из-за лишней нагрузки и пр.

Поэтому составление схемы кондиционирования даже для небольшого жилья или офиса стоит доверить профессионалам.

Экономия средств на проектировании может вылиться в необоснованные затраты в процессе эксплуатации оборудования.

Типы кондиционеров

Конструкция любого кондиционера подразумевает два варианта: наличие одного блока («моноблочные» кондиционеры) или наличие двух и более блоков («сплит-системы»).

Когда сплит система состоит более чем из двух блоков, она называется «мульти сплит-система».

Моноблочные кондиционеры, такие как крышные, мобильные и оконные – имеют конструкцию, состоящую из одного блока, вместившего в себя все необходимые для функционирования прибора элементы.

Сплит-системы — настенные, кассетные, канальные и прочие виды кондиционеров. Конструкция сплит-системы состоит из двух блоков: наружного и внутреннего, соединенных между собой медными трубами и электрическим кабелем.

Внутренний блок обладает низким показателем шумности благодаря тому, что компрессор – наиболее шумная часть кондиционера, размещена в наружном блоке и находится вне кондиционируемого помещения. Внутренний блок кондиционера размещается внутри помещения, в удобном и предпочтительном месте.

Любая современная сплит-система удобна в использовании и снабжается пультом дистанционного управления с жидкокристаллическим дисплеем, что делает управление кондиционером комфортным: можно легко и быстро задать желаемую температуру в помещение (с точностью до 1 градуса), отрегулировать направление воздушного потока, настроить таймер для автоматического включения или выключения и многое другое.

Сплит-системы обладают внушительным списков преимуществ, одним из которых является широкий выбор различных типов внутренних блоков, как по назначению так и по дизайну. В зависимости от типа помещения и назначения можно выбрать: потолочный, настенный, колонный, канальный и кассетный.

Понятия «кондиционер» и «сплит-система» употребляются как синонимы, если речь на самом деле идёт о сплит системе, то есть настенную сплит-систему – можно назвать и сплит-системой и кондиционером.

Бытовыми сплит-системы могут быть лишь кондиционеры настенного вида, а остальные – относятся к полупромышленным.

В разновидности «сплит-систем» так же входят и «мульти сплит системы».

Мульти сплит системы являются разновидностью сплит систем, и отличаются от просто «сплит системы» тем, что для кондиционирования помещения в нём формируется система, при которой к одному внешнему блоку кондиционера подключается сразу несколько внутренних (от 2 – до 9). Каждый внутренний блок мульти сплит системы может подбираться индивидуально для каждой из комнат: иметь разную мощность (обычно 2-5 кВт), разный дизайн, разный тип. Каждый внутренний блок управляется индивидуальным пультом.

Такая система позволяет сэкономить место и не портить избыточным количеством внешних блоков наружную стену здания.

Бытует мнение о том, что мульти сплит система более дешевый вариант по сравнению с установкой нескольких сплит-систем в одном помещении, на самом деле это не так, стоимость внутренних блоков – такая же, а монтаж – сложнее и дороже из-за более длинных коммуникаций. К тому же, если внешний блок мульти сплит системы выходит из строя – все внутренние блоки тоже перестают работать. Так что основное достоинство мульти сплит системы – размещение всего одного, а не нескольких наружных блоков на внешней стене здания.

В свою очередь, мульти сплит система разделяется на 2 типа:

Фиксированная
Наборная

Фиксированная мульти сплит система – это готовый комплект, состоящий из набора одного наружного блока и уже нескольких подобранных внутренних блоков. Фиксированная мульти сплит система относится к бытовому оборудованию, и она не подразумевает возможность изменить тип или количество внутренних блоков в готовом наборе, в котором бывает обычно 2-3 внутренних блока.

«Наборные» мульти сплит системы открывают возможность подобрать несколько (до 4-9) разнотипных внутренних блоков (так же обладающих разной мощностью) к одному внешнему.

Ограничением в мульти сплит системе такого типа является – количество внутренних блоков и их суммарная мощность. Мульти сплит-системы такого типа относятся к виду полупромышленного оборудования. Когда количество внутренних блоков более 5-6 штук, то это является уже промышленной мультизональной системой.

Схема промышленных кондиционеров с притоком

Промышленная канальная сплит система с притоком воздуха имеет свои особенности. От обычных кондиционеров такие устройства отличаются конструкцией и местом монтажа. Внутренние блоки обычно встраиваются в специальные подвесные конструкции, расположенные под потолком, а воздух при этом циркулирует по каналам, которые соединяют модуль с наружной частью.

Для выполнения приточной функции необходим еще один важный элемент — обогреватель. Его наличие регламентируется нормами, согласно которым, температура поступающего воздуха должна быть не меньше 14 градусов. При температурах до -15 с функцией обогревателя может справляться тепловой насос, однако в широтах нашей страны распространены более суровые погодные условия, поэтому обычно устанавливают модели с водяными или электрическими нагревателями. Такой всесезонный кондиционер с подмесом и фильтрацией может работать круглый год.

Существуют программируемые устройства, которые считаются последним словом техники. Они стоят дороже, но более удобны в использовании и эффективней работают, обеспечивая поддержание оптимальных условий в помещении.

Всесезонный кондиционер с подмесом и фильтрацией

Внешний блок

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Устройство наружного блока

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Преимущества и недостатки

Кондиционирующие системы колонного типа относятся к коммерческому (полупромышленному) оборудованию. Генерируя мощность от 7 до 21 кВт, они способны охладить воздух в помещении площадью до 140 кв. м. Основные преимущества техники:

Есть возможность подобрать колонную сплит-систему не нарушая дизайн помещения

Универсальность. Кроме основной функции охлаждения работает на обогрев помещения, осушение, вентиляцию и очистку воздуха.
Оптимальное соотношение потребляемой энергии и мощности оборудования в режиме охлаждения/обогрева.
Широкий ассортимент продукции. Позволяет выбрать модель, вписывающуюся в интерьер комнаты. Дизайнеры предлагают установки различной формы и цвета.
Низкий уровень шума. Кондиционеры оснащаются несколькими режимами функционирования.
Простота установки и обслуживания. Монтаж системы не требует использования стен и потолка, не нарушает архитектурные особенности исторических зданий.
Широкая область применения – от больших холлов жилых помещений до кинотеатров, залов аэропорта, учреждений общепита.

Ознакомление с особенностями промышленного, напольного и автономного кондиционеров и их расчет
