Устройство вентиляции подвала частного дома: вытяжка погреба своими руками

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

  • При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
  • Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
  • Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
  • Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

  1. Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
  2. Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
  3. Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

  • воздуховоды;
  • соединительные элементы;
  • герметик;
  • решетка;
  • грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

  1. В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
  2. В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
  3. Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
  4. При выводе трубы через стену на ее конец надевают дефлектор или решетку.
  1. На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

Организация естественного проветривания цоколя

Самую лёгкую систему вентиляции подвального помещения – естественную, можно сделать своими руками как на этапе строительства, так и при работе с уже готовым фундаментом. Для этого в стенах делаются сквозные отверстия – продухи, величиной в 15–20 см. Легче сделать естественную вентиляцию пола и подполья в деревянном доме, поскольку древесина лучше всего поддаётся распилу для создания отверстий. В кирпичном строении придётся использовать свёрла и молотки.

Чтобы устроить вентиляцию в подвале естественным образом, нужно обзавестись следующими материалами:

  1. Металлической, пластиковой или асбоцементной трубой с диаметром в зависимости от величины продуха.
  2. Решётки для входа и выхода трубы, соответствующие ей по размеру.
  3. Козырьковые конструкции.
  4. Теплоизоляция – минеральная вата или аналогичный материал.

Если в подвале нет межкомнатных перегородок, достаточно будет сделать несколько продухов по периметру стен, на равном расстоянии друг от друга. При этом нужно следить, чтобы на противоположных стенах отверстия находились друг напротив друга.

Если же подвал разделен на отдельные помещения, необходимо в каждом из них сделать не менее двух продухов. Отверстия стоит расположить в верхней части подвала, чтобы они находились как минимум в 20 сантиметрах от земли. Это делается для того, чтобы продухи не заливало дождём и не засыпало сугробами в зимний период.

Процесс  довольно лёгкий – сначала в фундаменте делается отверстие в соответствии с диаметром трубы. Затем она помещается в это отверстие и закрепляется с помощью теплоизоляции. Длина трубы должна соответствовать толщине стен или немного превышать её. Для защиты воздуховода от погодных условий и мелких грызунов, уличную часть трубы нужно закрыть решёткой и установить козырёк от дождя. В помещении на вентиляционное отверстие также стоит поставить мелкую решётку – она будет работать как фильтр и поможет регулировать потоки воздуха внутри подвала.

Если подвал полностью погружён в землю, или продухи не удаётся сделать на достаточной высоте от земли – сделать естественную систему проветривания не получится, стоит обратить внимание на другие варианты. А также такая система не подойдёт для больших цоколей, состоящих из нескольких помещений

Сложные вентиляционные системы

Если у вас большой частный дом, в котором вы сделали современный утепленный подвал, то рекомендуется для устройства системы вентиляции не полагаться на собственные силы, а прибегнуть к помощи профессионалов. Вопрос становится особенно актуальным, если на цокольном этаже расположились жилые помещения. Вентиляционная система в этом случае должна иметь кондиционеры, которые будут нагревать или охлаждать приточный воздух. Кроме того, рекомендуется монтаж специальных фильтров, очищающих поступающий воздух. Также огромной популярностью пользуются системы увлажнения.

Установку сложных систем кондиционирования и вентиляции лучше доверить профессионалам.

У такой вентиляционной системы есть множество преимуществ, а недостатка всего два: высокая стоимость и сложность монтажа. Перед установкой вентиляционной системы нужно всё тщательно просчитать и решить, нужна ли она действительно, либо можно вполне обойтись более простыми решениями. Стоит отметить, что монтаж системы вентиляции для большого подвального помещения должен быть предусмотрен еще на этапе строительства дома, ведь в уже возведенном здании это сделать будет намного сложнее.

Пример простого расчета вентиляции подвала

Расчет естественной системы

Он основан на следующем правиле – воздухообмен на 1м2 подвала обеспечивает 25 см2 проходного сечения воздушной магистрали.

ПРИМЕР: Для вентиляции подвального помещения площадью 15 м2 необходимо применить магистраль площадью 375 см2.

Формула площади круга:

Подставив соответствующие значения получаем, см:

Округлив значение, получаем расчетный диаметр трубы воздушной магистрали 20 см.

Расчет принудительной системы

Для воздуховодов эксплуатируемых подвалов (погребов) при принудительной вентиляции он основан на интенсивности воздухообмена. Согласно нормативам принято, чтобы воздух в подвальном помещении, занятом под хранение овощей, полностью замещался два раза на протяжении часа. Потребность воздухообмена будет рассчитываться по формуле:

где:

    • L – потребность воздухообмена, м3/час;
    • Vп – объем подвального помещения, м3;
    • Ккр – коэффициент кратности замены воздуха.

ПРИМЕР: Подвал площадью 15 м2, высотой 2 м, объемом 30 м3. Следовательно, потребность в воздухообмене составит 60 м3/час.

Площадь сечения воздуховода определяется по формуле:

где:

    • S – площадь сечения воздуховода, м2;
    • L – расход воздуха (воздухообмен), м3/час;
    • W – скорость потока воздуха, м/с. Берется из техпаспорта вентилятора (принимаем 1 м/с).

Подставив все значения в формулу и использовав предыдущую формулу определения радиуса мы получим радиус трубы 7,4 см. Следовательно, при использовании вентилятора способного создать воздушный поток со скоростью 1 м/с для вентиляции подвала, достаточно трубы диаметром 15 см.

В случае интенсивного использования цокольного этажа, к примеру, в нём расположен тренажёрный зал, показатель воздухообмена должен учитывать избыточное тепло и влагу в помещении. Формула расчета расхода будет иметь следующий вид:

где:

    • p – плотность воздуха (при t 20°С равна 1,205 кг/м3);
    • Тв – теплоемкость воздуха (при t 20°С равна 1,005 кДж/(кг×К));
    • q – объем тепла выделяемого в подвальном помещении, кВт;
    • tи – температура исходящего воздуха, °С;
    • tв – температура входящего воздуха, °С.

Все коэффициенты, используемые при расчетах регламентируются нормативным документом СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Как сделать вентиляцию в подвале своими руками

Если вы решили сделать вентиляцию в подвале своими руками, необходимо учесть несколько важных факторов:

  1. Уже в начале строительства, на стадии выкапывания ямы, сразу предусматривайте каналы для установки вентиляционных труб. И дальше, при выводе стен, также необходимо оставлять проушиныдля воздуховодов.
  2. В обязательном порядке, приточные и вытяжные трубы должны быть одинаковые по диаметру. Даже, для отвода отработанного воздуха, стоит немного увеличить сечение, чтобы воздух не застаивался. Кроме того, при процессах гниения выделяются опасные газы, а это вредно для человека, если они полностью не выводятся.
  3. Трубы в погребе устанавливают по диагонали – на как можно большем расстоянии друг от друга. Это делают для охвата струёй воздуха максимальной площади.
  4. Вытяжную вентиляционную трубу неизменно встраивают под потолок подвала. В соответствии с физическими законами, тёплый воздух, который легче холодного, поднимается вверх и, если труба размещена невысоко, то использованный газ может застаиваться в верхних зонах.
  5. Обыкновенно, из опыта эксплуатации, высота вытяжной трубы от границы потолка подвала поднимается не ниже чем на 1,5 метра.
  6. Если погреб небольшой – очень удобно для воздуховодов использовать канализационные пластиковые трубы.
  7. Если вы хотите сделать вентиляцию в подвале гаража, то можно использовать в качестве вытяжки входной люк погреба. В этом случае летом его закрывают решёткой, а зимой обычной крышкой, которую можно утеплить одеялом или каким-либо другим способом. Время от времени вентилируют, приоткрывая люк на некоторое время.
  8. При установке вентиляционных труб, особенно контролируют наличие «перегибов» воздушных каналов. Изгибы значительно уменьшают скорость прохождения потока и, следовательно, обмена воздуха. Поэтому идеальная система – абсолютно прямые трубы, одинакового сечения без расширений и сужений.
  9. Сверху, на впускную трубу устанавливается защита – сетка или решётка для предупреждения проникновения вредных зверьков.
  10. При обустройстве естественной вентиляции подвала, регулировка воздушного потока осуществляется системой заслонок. Изменяя геометрию сечения, можно регулировать физические параметры внутри подвала.
  11. Вверху вытяжной трубы устанавливается защита – зонтик или дефлектор.
  12. Уличный отрезок вытяжки следует утеплить во избежание возникновения конденсата.

Как правильно сделать вентиляцию в погребе

В погребе должен быть хороший воздухообмен

Подвал в коттедже или в многоэтажном здании есть почти всегда. От жилой зоны он отличается следующими признаками:

  • отсутствуют окна;
  • отсутствуют специальные контуры отопления, хотя могут быть косвенные;
  • низкая температура стен, что зачастую приводит к осаждению влаги;
  • низкая по сравнению с жилыми комнатами температура воздуха.

Микроклимат подвала влияет на температуру и влажность следующего этажа. Поэтому обустройство хотя бы самой простой вентиляции – продух в фундаменте – является обязательным элементом строительства.

Особенности вытяжки, мощность, способ обеспечения воздухообмена напрямую зависит от способа эксплуатации подвала.

  • Если цокольный этаж используется как кладовая – для хранения овощей и консервации, инструментов, – воздухообмен рассчитывают исходя из оптимального температурно-влажностного режима.
  • Если в подвале обустраивают техническую зону – котельную, бойлерную, тренажерный зал, мастерскую, – вентиляцию рассчитывают по нормам СНиП для помещений, где предполагается кратковременное нахождение людей.

Универсальных правил по расчету воздухообмена нет. Вычисления выполняют, учитывая используемое оборудование и назначение подвала. Чем мощнее котельная, тем более мощную вытяжку придется установить.

Сухой погреб делаем правильную вентиляцию

Для начала погребок:

  1. Хорошенько вычищаем, просушиваем.
  2. Все стеллажи необходимо разобрать, вынести наверх.
  3. Хорошо вымыть и просушить на солнце.

Продезинфицировать, состав:

  • неполное ведро холодной воды;
  • около трёх килограммов извести;
  • 50 г купороса.

Убрать вредителей, какие могли попасть вместе с фруктами и овощами. На 9 м3 погреба берётся:

  1. Три килограмма негашёной извести.
  2. Кладут в какую ни будь ёмкость, и заливают холодной водой.
  3. Сразу надо уйти из погреба и герметично закрыть его.
  4. Повторную обработку нужно сделать через неделю.

Для погреба, с общей площадью (до 10 м2) для обмена воздуха, необходимо взять:

  • две трубы: сечением 14 x 14 см;
  • но можно применить и одну: сечение не меньше 16 см.

Сделать её нужно двухканальной. По первому каналу воздух станет пребывать, а по второму уходит. Погреб необходимо оснастить термометром (спиртовым) или психрометром.

Когда погреб в гараже

Правильно выполненная вентиляция в гараже должна:

  1. Гарантировать непрерывный поток свежего воздуха.
  2. Производить вывод всех испарений, тяжёлых запахов и влаги.
  3. Предупредить создание конденсата, а, значит, порчу провизии и автомобиля.

Естественная — воздухообмен в гаражном помещении выполняется только из-за тепловой конвекции (более тёплый воздух подымается вверх и, выходит, а холодный с улицы заходит). Такой вид вентиляции более популярен и общедоступен. Но совсем непригоден: огромных площадей, летом, морозные зимние дни.

Принудительная — это установка вентилятора. Такая вентиляционная система наиболее продуктивна, но потребует: обязательное электричество, непременные материальные затраты.

Правила установки естественной вентиляции включают:

  • одну трубу с целью обеспечения прямого потока воздуха;
  • другую для вывода.

Главное — это расположить трубы в разных углах. И можно это сделать несколькими способами:

  1. Трубу провести сквозь пол, кровлю гаража.
  2. Вывести наружу (сквозь любую стену погреба), дальше – в вертикальном положении вверх, по всей стене гаража.

Нужно только выполнить несколько условий:

  • Правильный выход трубы должен быть: повыше уровня гаража (более метра).
  • Общая протяжённость вытяжной трубы должна составлять: не менее трёх метров.
  • Устанавливание дефлектора (для увеличения тяги) в верхней доле.

Обустройство входного отверстия:

  • подвод ближе книзу (35–55 см);
  • от пола к потолку (1,7–2,0).

Принудительная вентиляция: несхожесть этой системы — это присутствие в вытяжной системе — вентилятора.

Главное:

  1. Выбрать модель, которая может использоваться в условиях увеличенной влажности.
  2. Провести по всем правилам гидроизоляцию, применяемого электрооборудования.

Когда погреб в доме

Вентиляционная система погреба гарантирует:

  • Неплохие условия для сбережения запасов.
  • Нахождение людей в доме, останется комфортным.

Если вентиляцию установить неверно:

  • Негативно скажется на здоровье обитателей дома.
  • Будут распространяться зловония, и сырость.
  • Этим придётся дышать.

Что можно сделать:

Вынужденная методика: предполагает стационарное приспособление — вентилятор. Это отлично подходит для огромных площадей. Его устанавливают на вытяжную трубу.

Можно использовать и для обычной вентиляции. Например, только периодично: для высушивания погреба. Погреб, который находится под домом наделён некоторыми особенностями: труба проводится только через наземный участок фундамента, вдоль всей стены.

Затем, сквозь весь подвал дома (конечно, если он есть). И непременное условие:

  • труба обязана быть с наименьшим количеством изломов и изгибов;
  • как можно меньшую длину;
  • желательно без всяких расширений и сужений.

Зимой желательно предотвратить, забрасывание снегом приточную трубу. Участок, который останется снаружи, необходимо утеплить. Это предохранит от образования в трубе излишнего конденсата.

Типы систем воздухообмена

Вентиляция в подвале может быть принудительной или естественной. Если вентиляция в подвале или погребе естественная, то воздух будет самостоятельно поступать в подвальное помещение через трубы, после чего выводиться в соответствии с законами физики. Иными словами, будет осуществляться естественная циркуляция без применения каких-либо специальных приспособлений. В деревянном частном доме небольших размеров такая вентиляция кажется наиболее приемлемой. Вытяжка в этом случае будет достаточной.

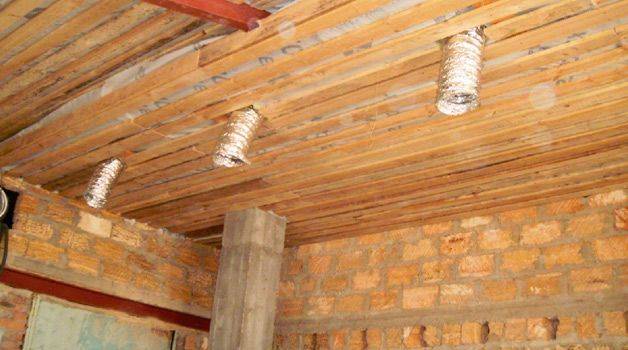

Вытяжные воздуховоды под потолком.

Принудительная вентиляция говорит сама за себя – воздух будет циркулировать в помещении с помощью специальных вентиляторов. Они будут нагнетать свежий воздух в подвал, а также удалять застоявшийся спустя некоторое время. Такая вентиляция будет идеальным решением для организации воздухообмена в любом погребе.

Конечно, здесь же можно рассмотреть и современные системы вентиляции, которые будут не только отвечать за приток и отток воздуха, но и за его прогрев и охлаждение при необходимости, а также за уровень влажности и температуру. Подобные вентиляционные системы очень сложны, потому что в их работе должны быть использованы фильтры, сплит-системы и другие устройства, которые в деревянном частном доме встретить можно редко.

Виды вентиляции подвала

Естественная вентиляция

Различают 2 типа вытяжки: естественная вентиляция подвала и принудительная. Первую обустраивают по умолчанию. Если ее мощности недостаточно, преобразуют схему, включая в нее вентилятор или механические устройства, улучшающие тягу.

Естественная вентиляция

Она использует только эффект создания тяги при перепаде температуры на улице и в погребе. Циркуляция осуществляется самостоятельно, электрические или механические приспособления не требуются. Схема включает:

  • продухи – сделать несколько отдушин в погребе следует при закладке фундамента;
  • приточку – труба подающая воздух;
  • вытяжной канал – труба, выводящая нагретый воздух.

Плюсы очевидны: она независима от электричества, очень проста в монтаже своими руками, заметно дешевле в обслуживании. Однако большую мощность система развить не может. Кроме того, она тем эффективнее, чем выше разница в температурах, поэтому летом, например, тяга в системе намного ниже. Это не составляет проблемы для кладовки, но уже в мастерской или бойлерной воздух становится спертым и сырым.

Чтобы естественная вентиляция обеспечивала хороший воздухообмен, при обустройстве учитывают следующее:

  • в идеале труба должна быть строго вертикальной, углы и изгибы снижают тягу;
  • верхнюю часть вытяжки утепляют, чтобы предупредить появление конденсата и опрокидывание тяги;
  • вытяжная труба должна возвышаться над коньком крыши на 20–25 см;
  • рекомендуется закрывать выходное отверстие колпаком;
  • приточка вводится через фундамент;
  • входное отверстие труб закрывают металлической сеткой;
  • диаметры у приточной и вытяжной трубы одинаковые;
  • регулируется тяга с помощью заслонок.

В небольшом погребе допускается сооружать однотрубную вентиляцию.

Принудительная вентиляция

Вентилятор для погреба

Чтобы обеспечить постоянную тягу при любых условиях, система включает вытяжной вентилятор для погреба. В зависимости от того, где он установлен, различают 3 вида вытяжки:

  • вытяжная – устройство ставят в нижней трети канала;
  • приточная – вентилятор монтируется на выходе притирочной трубы;
  • приточно-вытяжная – приборы монтируют на входе вытяжки и выходе приточки.

Такую систему ставят, если площадь подвала велика или используется он нетрадиционным образом. Преимущества следующие:

  • оптимальная тяга, не зависящая от погодных условий;
  • возможность точно регулировать воздухообмен в зависимости от частоты использования подвала;
  • независимость от сложности – допускаются изгибы и повороты труб;
  • возможность дополнительного оборудования – вентиляция может включать очистительные устройства для воздуха, блоки для подогрева, автоматику для лечения, включения регулировки воздухообмена.

Недостатки таковы:

  • более высокая стоимость;
  • система зависит от электричества и дороже в обслуживании.

Принудительная вентиляция подвала

Устройство принудительной вентиляции

Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.

Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.

Кроме этого принудительную тягу оборудуют:

  • В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;
  • Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.

Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.

Для ее реализации необходимо много громоздкого и дорогого оборудования:

  • вентканалы;
  • диффузоры;
  • воздухоотводы;
  • воздухозаборники;
  • камеры смешивания воздушных потоков;
  • нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).

Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.

Плюсы принудительной вентиляции в подвале деревянного дома:

  • независимость от погодных условий;
  • постоянная работа в нужном режиме.

Минусы:

  • сложный монтаж;
  • высокая цена.

Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.

Способ №1

Вентилятор на вытяжку

Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.

Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.

Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.

Способ №2

Вентиляционный дефлектор

Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов. Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера. Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.

Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V, (1)

где

F – площадь трубы в м2, L – объём необходимого воздуха, V – скорость потока. Принимается за 1 м/с, 3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант.

На 1 метр площади подвала требуется 25 см2 сечения вентканалов.

При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2): R = 89 мм, диаметр 18 см.

Третий вариант.

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга R = 89 мм, диаметр труб 18 см.

Как видим, два последних варианта дают одинаковый результат.

Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2). Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
