Расшифровка маркировки и применение провода ПУГНП

Способ выявить некачественный товар

Запрещенная продукция имеет множество недостатков: отсутствие маркировки с информацией о проводнике, несоответствие технических параметров для пригодной к эксплуатации и многие другие.

Чтобы голословно не заявлять о непригодности всех проводов этой марки (поскольку есть продукция соответствующая требованиям электробезопасности), специалисты рекомендуют проверять этот факт опытным путем.

Покупая кабель, нужно предварительно измерить толщину проводника микрометром. Для этого жила зажимается между измерительными пластинами. Реальный размер можно наблюдать на табло инструмента. Такие замеры наверняка помогут избежать приобретения некачественной продукции.

Кабель и провод – в чём разница

Основное различие между кабелем и проводом – количество жил

В большинстве случаев обыватель не видит разницы между кабелями и проводами и, к тому же, может подразумевать под этим какие-то токопроводящие элементы, возможные в его понимании. С этим иногда приходится сталкиваться, когда клиент заказывает услугу электрической разводки и подключения к ЛЭП – приходится потратить время, чтобы убедить его в необходимости покупки того или иного материала.

Под проводом подразумевается только одна токопроводящая жила в изоляции или без неё. Кроме того, это может быть, как моножила, так и многожильный провод (плотное переплетение множества тонких жилок). Кабель, естественно, состоит из нескольких проводов, каждый из которых изолирован, а все вместе они упакованы в резиновую или в поливинилхлоридную оболочку.

Примечание. В некоторых старых домах до сих пор можно встретить гупера провод или гупер, как его называют электрики. Это медный многожильный провод в бесшовной резиновой изоляции, покрытой сверху плетёной тканью с пропиткой антипиреном, для наружной проводки. В настоящее время снят с производства – резина пересыхает и изоляция рассыпается.

Кабели и провода одножильные или многожильные – чему отдать предпочтение

Одножильный (моно) и многожильный проводники

Современная промышленность производит электропроводки, как моно, так и многожильные и вам предстоит определиться с учётом определённых потребностей. Скажу сразу, что кабели с многожильными проводами лучше всего использовать для подключения электроприборов снаружи или удлинителей – они гибкие, так что запитанный агрегат можно перемещать с места на место, не опасаясь возникновения заломов. Одножильные проводки, как правило, укладывают в местах, где они не будут регулярно изгибаться, то есть, в жёстких и гофрированных кабель-каналах либо в штробах.

Такое разделение по месту назначения имеет довольно логичное основание с технической и технологической точки зрения. Дело в том, что виниловая изоляция очень плотно облегает одножильный проводник, но вот у многожильных, несмотря на все современные технологии производства, остаются полости, заполненные воздухом. Как вы понимаете, там присутствует кислород (O), который при взаимодействии с медью (Cu) образует окись CuO, что разрушает металл. Конечно, это процесс не быстрый и наиболее заметен на скрутках и клеммах.

Медь или алюминий – что выбрать

Скрутку из медной и алюминиевой жилы делать воспрещено

Те, кто успел пожить при СССР, будучи взрослыми, помнят, что все проводки для квартир и частных домов делали из алюминия, хотя застройщики официально использовали Al до 2001 года. Также об этом известно молодёжи, живущей в хрущёвках, сталинках и брежневках в наше время – если электропроводку не меняли, значит, там алюминий. И это вовсе не, потому что в стране не хватало меди, скорее наоборот, но алюминий дешевле и это ставилось во главу угла. Если учесть темпы строительства при Н. С. Хрущёва, то такая экономия была вполне оправданной – в многоэтажках того времени до сих пор живёт половина стран, входящих в состав Советского союза.

Медь с алюминием можно соединять только через колодки

Но на сегодняшний день реалии изменились и согласно ПУЭ пункт 7.1.34, предусмотрено исключительное применение меди, так что выбор очевиден, но… В некоторых ситуациях в старых домах приходится менять только часть проводки, следовательно, допускается использование алюминия. Но это вовсе необязательно, так как медь с алюминием можно соединять через колодки – окисления не будет.

Примечание. Если просто говорить о качестве материала, то у Cu срок эксплуатации гораздо больше, нежели у Al, так как последний со временем начинает крошиться, кроме того, паять алюминий достаточно сложно. Разница ещё в проводимой мощности – для Cu сечением 2,5 мм2 проводимость тока 25 A, а для Al сечением 2,5 мм только 19 А.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

  • Наличие стальной ленты в оболочке.
  • Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
  • Внешняя оболочка выполнена в черном цвете.
  • Стойкость к влаге и перепадам температур.
  • Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

  • Стойкость к воде и огню.
  • Соответствие международным нормам.
  • Наличие разноцветной изоляции проводов.
  • Удобство организации проводки на улице.
  • Черная внешняя оболочка их ПВХ пластика.
  • Стойкость к перепадам температур.
  • Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

  • Соответствие нормам союза электротехников Германии.
  • Термостойкость и способность работать в широком температурном диапазоне.
  • Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
  • Сечение круглое, цвет — серый.
  • Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Аналоги, которыми можно заменить ПУНП

Если вышеприведенные аргументы подвигли вас к выбору более дорогостоящей, но соответствующей заявленным параметрам марки кабельно-проводниковой продукции взамен ПУНП, обратите внимание на такие аналоги, представленные на отечественном рынке:

  • кабель ВВГ – имеет достаточно богатое разнообразие в исполнении, марка представлена круглыми и плоскими моделями с различным числом жил, сечением, огнеупорностью и прочими функциями. Соответствует куда более жестким требованиям при изготовлении.
  • кабель NYM – характеризуется тремя слоями изоляции – вокруг токоведущих элементов, наружной оболочки и мелонаполненной резиной между ними, каждый из которых отличается защитными параметрами. Существенным преимуществом является его соответствие европейским стандартам.
  • провод ПВС – токоведущая жила у этой марки имеет многопроволочную структуру, а изоляция изготавливается из двух слоев поливинилхлорида.

Конструктивные особенности и условия ТУ

Что не так с ПУГНП, если он не попадает под действие ГОСТов, и запрещён ассоциацией «Электрокабель»? Заводы выпускают продукцию по собственным ТЗ и причин запрета несколько:

  1. До 30 % может быть занижено сечение жил относительно маркировки, нанесённой на продукцию и обозначенную в паспорте;
  2. Материалом изоляции зачастую выступает винил, который выдерживает напряжение между проводниками 250 В, в то время как согласно ГОСТ предусматривается значение 660 В для жилых помещений и 750 В для малых архитектурных форм (палатки, киоски), стройплощадок и т.п.
  3. Толщина изоляции — даже выполненной из «правильного» ПВХ — может занижаться производителем. Вместо предусмотренного минимума 0,4 мм, производитель вправе сделать 0,3 мм, что влечёт снижение стойкости к разрушению и КЗ (короткому замыканию).

Конструктивно провод выполнен несложно — две или три проводящие жилы изолированы слоем из винила или поливинилхлорида (ПВХ). Жилы не перекручиваются, и покрыты общей ПВХ оболочкой. Состав внутренней и внешней изоляции каждый из производителей выполняет по собственным «рецептам».

Единого подхода к цветовой маркировке жил производителями не выработано.

В двухжильных вариантах можно встретить комбинации «синий-коричневый» или «синий-белый». Трехжильный провод может содержать комбинации «синий-белый-коричневый», «синий-коричневый-желтый» и др.

Выполняя электропроводку стоит выбирать комбинации с другими проводами так, чтобы цвета нуля и фазы были идентичными.

Расшифровка названия и маркировка

Расшифровка названия провода ПУНП очень простая:

  • П — провод;
  • УН — универсальный;
  • вторая П — плоский.

«Универсальность» этого провода — некорректное понятие, потому что сфера его применения, наоборот, весьма узкая. Дело в том, что провод ПУНП изготавливался (а некоторыми заводами производится и до сих пор) по далеко не идеальному ТУ 16.К13–020–93 далекого 1993 года, принятому в эпоху «хищнического» капитализма, которое не соответствует строгим современным требованиям. В настоящее время понятие «универльный» для кабельной продукции — нонсенс, так как кабели очень четко делятся по сферам применения — силовые (причем у каждого своя узкая ниша), слаботочные, кабели связи и тому подобное.

Цветовая маркировка и цифровые обозначения — стандартные. В трехжильных кабелях один проводник имеет желто-зеленую оболочку — «земля», второй голубую — ноль. Фазовый проводник может быть белым или коричневым.

Внешняя оболочка кабеля типа ПУНП обычно белая. На нее наносится стандартное обозначение формата.

Конструкция

По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное. Кроме того, сегодня он производится без согласования с нормами ГОСТ, следовательно, гарантий по безопасности и эффективности его эксплуатации нет.

Расшифровка аббревиатуры ПУГНП говорит, что это:

  • П – провод;
  • УН – универсальный;
  • Г – гибкий;
  • П – плоский.

Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка. Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников.

Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки. Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка.

Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.

Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди.


Удельный вес кабеля ПУНП на 1м. в зависимости от различных параметров.

Особенности применения

Согласно действующим правилам электротехнических установок (ПУЭ), провод ПУГНП в бытовых и промышленных помещениях может использоваться только для подведения электричества к приборам, причем номинальные параметры подводимого тока должны соответствовать допускам проводника. Однако в действительности этот провод можно нередко встретить в качестве силового кабеля. В советское время его спокойно применяли для разведения электрических сетей в домах и квартирах. Сегодня это запрещено делать профессиональным организациям, но самостоятельные электрики продолжают использовать ПУГНП в этих целях.

Запрет на применение ПУГНП связан с тем, что данный провод выпускается не в соответствии с государственными стандартами. ТУ 16.К13-020-93, которому соответствуют характеристики проводника, позволяет производителю делать провода с допуском к площади сечения до 30%. Этим и пользуются производители, пытаясь снизить отпускную цену продукта за счет уменьшения затрат на производство. В результате человек покупает ПУГНП с номинальной площадью сечения в 2,5 мм2, а на деле она не превышает 2 мм2. Хороший электрик, конечно, замерит провод перед покупкой и откажется от тонкого проводника, но неопытный человек установит провод в сеть, где нагрузка может оказаться критической для кабеля с такой толщиной.

Кроме того, ПУГНП не соответствует текущим требованиям к электрическим проводникам по толщине изоляции. Согласно действующим стандартам толщина изоляционной оболочки всего провода и токопроводящих жил в отдельности должна быть не меньше 0,4-0,5 мм, а в ТУ, по которому производят ПУГНП, допускается слой ПВХ от 0,3 мм. Ответ на вопрос о том, почему кабель все равно можно найти на полках крупных строительных гипермаркетов, довольно прост – запрет на использование не означает запрет на производство, а установка неподходящих для конкретных условий проводов является риском и ответственностью того, кто её осуществляет. По этим причинам ПУГНП, как и ПУНП, не рекомендуется применять для разводки электросети в бытовых условиях. Хорошей альтернативой для этого материала являются кабели NYC – это европейский аналог нашего ПУНП, который проходит современную сертификацию по евростандартам. Среди отечественных марок лучшей альтернативой является ВВГ, который производят по ГОСТу.

Несмотря на все сказанное, категорически запретить провод ПУГНП нельзя и не целесообразно. По сути, любой кабель, какую бы стандартизацию он ни проходил, не будет безопасным, если его использовать в неподходящих условиях. Данный провод можно применять, но только в условиях, когда вы полностью уверены, что даже рабочее повышение нагрузки не спровоцирует возгорание. Например, для подключения электрических приборов или подведения света к гаражу, погребу или бане, когда на сеть не планируется «сажать» высокомощные приборы, такой кабель сгодится. Правда, в таком случае его желательно укладывать в гофру. А использовать столь слабый материал для питания электроплиты или стиральной машины вы, скорее всего, не захотите сами, или электрик, осуществляющий работу, подскажет, что это противоречит основам безопасности.

Для чего используется ПУГНП

Перед решением использовать проводник при коммутации электрического оборудования или прокладке проводки рекомендуется принять во внимание технические характеристики и уровень защиты, затем создать план работ и рассчитать будущую нагрузку на линию. ПУГНП, несмотря на запреты, используется в нескольких сферах:

  1. Обустройство осветительных систем путем коммутации источника тока и электрических приборов с помощью данного провода. Кабель проводится от распределительного щита до источников света, разбивая цепь выключателем. Максимально допустимое напряжение в сети переменного тока должно составлять не более 250 В, иначе жилы начнут сильно греться, случится короткое замыкание, возгорание.
  2. Соединение компонентов внутри осветительных приборов, включая люстры и светильники. Речь идет о создании проводниковой арматуры. Используются одно- или двухжильные изделия с площадью сечение 1,5 кв. мм. С их помощью организуют распределение между лампами.
  3. На свой страх и риск можете использовать проводник для обустройства электрической проводки внутри квартиры или комнат частного дома. Однако в данном случае подключать к сети можно будет исключительно маломощные бытовые приборы.
  4. Для организации временной проводки в ходе выполнения ремонтных работ.

Технические характеристики и условия эксплуатации

Производят кабель по техническим условиям 19К13−020−93 государственного стандарта. Предназначается он для освещения и подключения слабых электроприборов. Метод укладки шнура — неподвижный. Технические характеристики:

  1. Токопроводящие жилы выполняются из медных нитей.
  2. Материал изоляции — поливинилхлорид.
  3. Свойства изоляции способны сохраняться при температурах в диапазоне от -50 до +50 градусов по Цельсию. Провод способен выдерживать длительный срок работы при температуре 70 градусов.
  4. Монтаж можно осуществлять и в зимнее время. Разрешено проводить работы при -15. Если температуры более низкие, то изоляция может повредиться во время изгибов.
  5. Разрешённый изгиб составляет 10 диаметров.

Массогабаритные параметры провода ПУГНП

Массогабаритные параметры – это совокупность размеров и массы проводной продукции, нужных для того, чтобы поставщик мог ориентироваться в логистике своего товара. Приведенные ниже значения параметров даны с погрешностью ± 10%.

Таблица массогабаритных параметров провода ПУГНП

Сечение медных стержней, ммНаружное сечение кабеля, ммТранспортировка массы, кг/км
2 х 1,53,8 х 6,550
2 х 2,54,2 х 7,570
2 х 44,8 х 8,5110
3 х 1,53,8 х 8,870
3 х 2,54,2 х 10100
3 х 44,8 х 11,8150

Дополнительная информация. Пользуясь данной таблицей, поставщики могут планировать отгрузку потребителям в разные районы страны, как железнодорожным транспортом, так и автомобильными фурами. Расходы на транспортировку товара, подсчитанные с помощью массогабаритных параметров провода ПУГНП, закладываются в отпускную цену кабеля.

Применение кабеля ШВВП (ПУГНП) 3 х 2,5

Кабель с этой маркировкой используется для прокладки инженерных сетей внутри домов. Проводка рассчитана на эксплуатационный температурный режим до +400. Кабель укладывают, как в производственных помещениях, так и в жилых домах и квартирах.

В случае короткого замыкания шнур не становится источником возгорания. Этому способствует огнестойкая оболочка провода.

Основные области применения кабеля ШВВП 3 х 2,5:

  1. Подключение бытовых приборов таких, как электроплита, удлинители, радиоэлектронные устройства и пр.
  2. Внутреннее освещение.
  3. Скрытая проводка. Плоский кабель не требует глубоких каналов.
  4. Высокая стойкость к возгоранию позволяет делать открытую прокладку кабеля ШВВП, заключённого в пластиковый короб.

Преимущества ШВВП 3 х 2,5:

  • хорошая гибкость позволяет использовать кабель, как в неподвижных, так и в мобильных соединениях;
  • двойное защитное покрытие (оболочки из ПВХ) надёжно ограждает от пагубных воздействий окружающей среды;
  • конструкция провода гарантирует 6 лет безукоризненной эксплуатации кабеля;
  • универсальность применения кабельной продукции;
  • высокие противопожарные качества изделия.

Где используется ПВС провод

Медный многожильный ПВС кабель используется для передачи напряжения низкого сигнала устройствам невысоких мощностей. В быту он используется для подсоединения к сети практически всех электроприборов и машин, предусматривающих напряжение до 220/380 В, в частотном интервале до 50 Гц. Он может быть использован для внутренней проводки жилых помещений и для работы специализированной техники в саду.

Широко используется ПВС и на некоторых этапах в промышленном производстве. Благодаря тому, что ПВС кабель хорошо подвергается деформации и выдерживает максимально возможное количество перегибов, он очень широко используется для изготовления удлинителей (переносок) разной длины, а также при монтаже наружного освещения и световой рекламы.

Провод ПВС с алюминиевой жилой предназначен для передачи напряжения в городских сетях электроосвещения. Такими проводами производится электрооснащение и проводка в современных жилых многоэтажках и на заводах, где требуется высокая мощность электротока: большие металлургические комбинаты, предприятия различной специализации, электростанции…

Условия эксплуатации

Согласно утверждению производителей, провода ПУГНП рассчитаны для использования в электрических сетях переменного тока с напряжением до 250 В и частотой до 50 Гц. Температура, при которой провод должен уверенно выполнять свои функции должна быть не ниже -50˚C и не выше +70˚C, но во время прокладки окружающая среда должна быть не холоднее -15˚C. В процессе эксплуатации максимальная допустимая температура нагрева токоведущих жил должна быть не выше +70˚C, а при эксплуатации не больше 8 часов в сутки и общей выработке не больше 1000 часов – до +80˚C. Рабочая влажность воздуха составляет 100% при условии, что окружающая среда прогрета не выше чем до +35˚C. Допустимый радиус изгиба, образуемый при прокладке, должен быть не меньше 10 диаметров провода.

Сопротивление изоляции кабеля длиной в 1 км при температуре в +20˚C зависит от суммарного сечения:

  • 1 мм2 – до 27,1 Ом/км;
  • 1,5 мм2 – до 12,1 Ом/км;
  • 2,5 мм2 – до 7,41 Ом/км;
  • 4 мм2 – 4,61 Ом/км.

Рабочие токовые нагрузки для проводов ПУГНП не описаны в их ТУ, поэтому в данном случае следует ориентироваться на требования ПУЭ:

  • для проводов с номинальным сечением 1,5 мм2: двухжильные – 19 А, трехжильные – 19 А;
  • с сечением 2,5 мм2: двухжильные – 27А, трехжильные – 25 А;
  • с сечением 4 мм2: двухжильные – 38 А, трехжильные – 35 А.

Расчетный срок службы проводов ПУГНП равен 15 годам. В двухжильном исполнении ПУГНП выпускается с общей площадью сечения 1-6 мм2, а в трехжильном – 1-4 мм2.

Таким образом, маркировка «ПУГНП 2×2,5» указывает на двухжильный плоский кабель с площадью сечения жил 2,5 мм2. А «ПГУНП 2×1,5» — на трехжильный универсальный плоский кабель с площадью сечения жил 1,5 мм2. Стоит отметить, что на проводах данного типа не всегда можно увидеть внешнюю маркировку, потому что её отсутствие допустимо – информацию о заводе-изготовителе, условном обозначении провода, длине, ТУ и дате изготовления можно получить из ярлычка на бухте.

Срок хранения проводов ПУГНП не регламентирован современными правилами, а согласно категории климатического исполнения их следует хранить под навесами или в закрытых помещениях.

Предварительные выводы о качестве проводника можно сделать с помощью следующих методов:

  • визуальный осмотр жил на качестве изоляции, количество жильных проволок и т.п.;
  • измерение конструкционных размеров (диаметра жил, проволок, всего провода) специальным инструментом;
  • измерение сопротивления токоведущих жил с помощью омметра с соответствующим пределом.

Как правильно использовать провод

Кабель ПУНП используется при монтаже осветительных приборов и сетей? для розеток в жилых помещениях, а также в административных и производственных зданиях. Обычно, применение заключается в питании слабых по мощности электрических проборов с напряжением, не превышающим 250В, например, аналоговых электронных устройств.

Монтирование такого шнура может осуществляться следующими методами:

  • Методом открытой прокладки;
  • Монтирование в кабель-канале;
  • Прокладка в гофре;
  • В штробах, под штукатуркой;
  • Подвесным методом на стальном тросе;
  • Под грунтом, в специальных трубах из металла, пластика или асбеста.

Важно! В любом из таких способов стоит придерживаться всех требований безопасности и эксплуатации ПУНП, которые регламентируются Правилами устройства электроустановок. Например, не разрешается открытый тип прокладки при эксплуатации изделия во влажных помещениях – саунах или банях. Также, прокладка провода ПУНП запрещена в слое грунта

Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении

Также, прокладка провода ПУНП запрещена в слое грунта. Для этого идеально подходят такие аналоги, как кабели ПУГНП с прорезиненным изоляционным слоем. Возможны и другие типы ограничений, которые зависят от процессов, происходящих в том или ином помещении.

Вам это будет интересно Все об кабеле ААБл

Конструкция

Конструктивно провод ПУНП состоит из:

  • медных жил, количество которых определяется конкретной маркой и может варьироваться от 2 до 5 проводников;
  • поливинилхлоридной изоляции каждой жилы, предназначенной для отделения проводников друг от друга и электрического разделения;
  • наружной оболочки – выполняется из ПВХ изоляции белого цвета, предназначенной для отделения пучка жил от окружающей среды.

Пример трехпроводной модели ПУНП представлена на рисунке ниже:

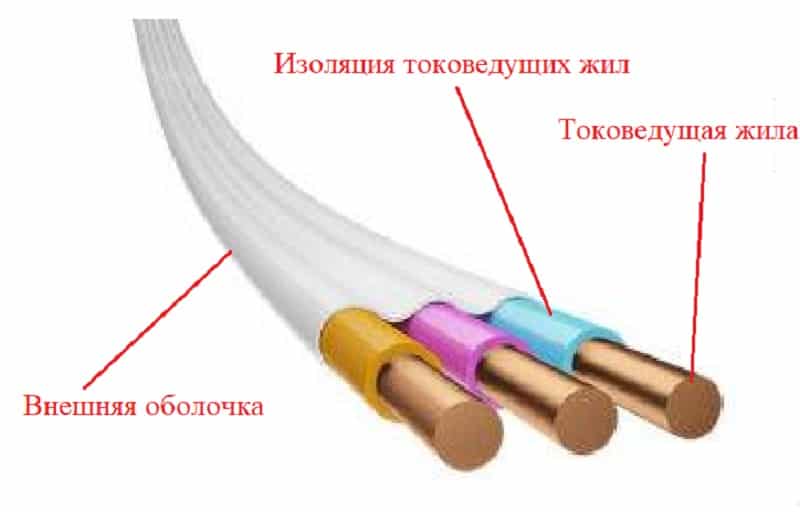

Рис. 2: конструкция провода ПУНП

Следует отметить, что несмотря на заводскую маркировку провод ПУНП конструктивно представляет собой кабель. Так как его жилы имеют индивидуальную изоляцию, а вся конструкция собрана общей оболочкой,.

В зависимости от количества жил провод ПУНП может применяться как для однофазных, так и для трехфазных потребителей с возможностью подключения нуля и земли. В соответствии с потребностью электрических сетей жилы могут оснащаться изоляцией определенного цвета (желто-зеленая для земли, голубая для нуля, остальные для фазных проводов).

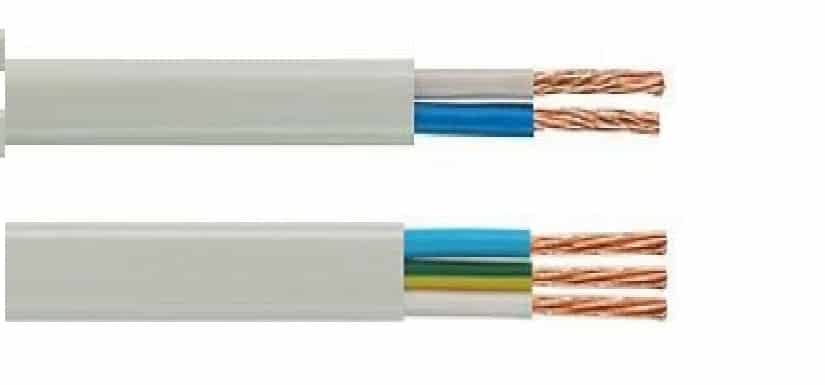

Рис. 3: Пример цветовой маркировки жил

Благодаря такому разнообразию провод ПУНП имеет достаточно широкую сферу применения, как в промышленном, так и бытовом назначении: в осветительных сетях, при подключении различного оборудования, для питания бытовых приборов и промышленных устройств, монтажа электропроводки и т.д. ПУНП можно использовать для открытой и скрытой прокладки, в кабельных каналах, гофрах или для стационарной прокладки местных низковольтных ВЛ.

Конструктивное и техническое описание провода бытового ПУГНП

Провода изготавливают двужильными и трёхжильными кабелями. Жилы в них не переплетаются, остаются параллельными друг другу. Каждая ветвь заключена в отдельную полихлорвиниловую трубку, все они вместе помещены в плоскую виниловую оболочку. Её толщина должна быть не менее 0,5 мм.

Чем отличается кабель от провода

Технические характеристики кабеля ПУГНП:

  1. Каждый вид продукции имеет свои технические условия (ТУ). Предельное напряжение, которое выдерживают провода, может достигать 450 в.
  2. Температурный режим эксплуатации допустим в пределах от — 150 до +500С.
  3. Температурный порог монтажа проводки – не ниже — 150С.
  4. Ограничение в радиусе изгиба – не менее 10 ø провода.
  5. При условии одиночной проводки кабель не подвержен горению.
  6. Допустимый уровень влажности при t = + 350С равен 100%.
  7. Виниловая оболочка проходит испытание переменным напряжением 2 тыс. вольт.
  8. Номинальный срок эксплуатации – не менее 15 лет.

Обратите внимание! Изготавливается кабель по ТУ 16к13-020-93. Ранее такие изделия изготавливал Ереванский завод под маркой ПБПП


Трёхжильный кабель

Методы технического контроля

На кабельной продукции вызывающей сомнения, стоит вспомнить методы контроля качества проводов ПУГНП и ПУНП

Осмотр при покупке (визуально). Проверьте количество жил кабеля, в гибком кабеле число проволок в жиле (не менее 7). Обязательно посмотрите целостность оболочки. Бухта кабеля должна быть плотной, с заводской биркой, на которой указан адрес завода, ТУ производства, год производства и

Измерение размеров

Используя измерительные инструменты, проверьте толщины изоляции жил и оболочку кабеля (параметры выше). Проверьте сечение жил кабеля. Для многопроволочных жил используете формулу:

0,785×d2×N (где N – количество проволок в жиле, d – диаметр проволок в жиле). Допустимое отклонение 15%.

Механическое испытание

Если есть возможность использовать морозильник -15°С, проверьте качество оболочки кабеля

Это особенно важно для этих проводов.
Для этого, нужно провод длинной 1200 мм, свернуть в кольцо диаметром 40 см, и положить в морозильник на 2 часа.
После этого кабель достается, 60 минут лежит в помещении (отогревается) и навивается на цилиндр диаметром 10 крат толщине провода. Если после такой «экзекуции» на оболочке не будет трещин, значит, несмотря на соблазн, производитель сделал качественный провод.
