Технические характеристики и расшифровка маркировки провода ПВ-1

Как правильно подобрать кабель ПВ-1

Перед покупкой необходимо опираться на условия использования и разрешенные нагрузки в процессе передачи энергии. Если используются проводники имеют меньшее сечение, чем необходимо, то может случиться перегрев. Из-за этого внешняя оболочка расплавится, и провод выйдет из строя. Приобретая кабельную продукцию, необходимо визуально ее осмотреть и проверить наличие повреждений на изоляции.

Вам это будет интересно Все о проводе СИП-4

Такой же осмотр необходимо провести после перевозки кабеля или сразу перед установкой. Можно это выполнить способом прозвонки провода.

Также, перед покупкой необходимо запросить сертификат соответствия. В нем должен быть прописан сам завод, длина кабеля и дата его производства, печать о прохождении испытаний. Правильная кабельная продукция изготавливается по ГОСТам.


Процесс прокладки в штробе

При проверке сертификата, необходимо обратить внимание на название предприятия-изготовителя, которое должно быть написано полностью, а также дату срока годности документа

Важно! Желательно, выбирать качественные фабрики, которые существуют более 10 лет на рынке. Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Важно! Желательно, выбирать качественные фабрики, которые существуют более 10 лет на рынке. Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Преимущества и недостатки провода ПВ 3

Как и у любого проводника, у ПВ 3 есть свои плюсы и минусы. Положительные стороны:

  • Проводник обладает средним уровнем гибкости, чего вполне хватает для решения многих задач по укладке, где ПВ 1 и ПВ 2 показали бы себя плохо.
  • Отличная устойчивость к воздействию внешних факторов благодаря изоляционному слою и поливинилхлорида. Проводу в не попорченной изоляции не страшна вода, влага, плесень или перепад температур.
  • Наличие в изоляции антипиренов — специальных веществ, которые тушат сами себя. Если провод загорится из-за пожара, то его изоляция не начнет гореть и будет препятствовать распространению пламени.
  • Низкая стоимость. Провод ПВ 3 достаточно дешев по сравнению со своими аналогами, что делает его еще более привлекательным на рынке кабельно-проводниковой продукции.
  • Проводнику не страшны грызуны. Это возможно благодаря тому, что изоляция пропитана специальным веществом, отпугивающим насекомых и мышей.

Провода ПВ-3, ПВ-1, ПуГВ

Среди недостатков провода выделяются следующие:

  • Один слой изоляционного покрытия.
  • Механическая память жилы. Если кабель долго лежал скрученным при использовании, то разгибать его не рекомендуется.

Хранение ПВ 3 в бобинах

Особенности и преимущества

Силовой проводник ПуГВ производится в соответствии с техническими требованиями, прописанными в международных стандартах. Повышенная гибкость изделия разрешает использовать его для качественной прокладки электрических линий внутри коробов (кабель-каналов) и различных гофрированных труб.

Выше уже писалось, что одиночная прокладка позволяет исключить вероятность возгорания. Продолжительность эксплуатации при соблюдении всех условий составляет не менее 20 лет, при этом данный срок подсчитывается, начиная со дня выпуска изделия.

При визуальном осмотре провода вы должны найти информацию о производителе. Маркировка в виде аббревиатуры вместо наружной оболочки наносится на изоляционный материал жил. Существуют два способа сделать это – рельефный и при помощи штампа. Обозначение кабеля должно быть непрерывным на расстоянии не более 500 мм. Исходя из этих данных, электромонтажник должен узнать длину провода в бухте, производителя, дату изготовления, массу и номер по ГОСТ. Не забывайте о наличии различных сертифицирующих знаков.

Конструктивные особенности

При осмотре конструкции силового проводника первое, что бросается в глаза, – наличие одной жилы из луженой медной проволоки. Такое строение обеспечивает простоту и удобство установки, позволяет использовать кабель при прокладке трассы с большим количеством резких изгибов.

Подробнее о конструкции провода ПуГВ:

  1. Несмотря на одножильную конструкцию, проводник состоит из нескольких проволок. Все медные прутья скручены между собой. За счет проволок наименьшего сечения весь кабель в целом получается максимально гибким.
  2. Количество медных проволок напрямую зависит от сечения провода. Для кабеля с сечением токоведущей жилы 0,5-35 кв. мм должно использоваться не менее семи прутьев. Обычно наблюдается простая зависимость: чем выше значение площади сечения, тем больше проволок используется для формирования жилы. Их конкретное количество регламентируется отдельно каждым производителем.
  3. Силовой проводник с сечением 50-95 кв. мм изготавливается как минимум из 20 медных прутьев. Для более толстого кабеля их количество может превышать 40 штук.
  4. Один производитель ПуГВ с сечением 50 кв. мм формирует жилу из 50 медных проволок (у каждой данная величина составляет приблизительно 1 кв. мм), другой – из 25 (в таком случае площадь возрастает до 2 кв. мм).
  5. Чтобы хоть как-то регламентировать и сдерживать фантазию производителей, в мире были приняты стандарты. Для кабеля с площадью сечения токоведущей жилы 0,5 кв. мм сечение отдельных проволок не должно превышать 0,21 кв. мм. Если изготавливается провод 10 кв. мм, то эта величина возрастает до 0,41 кв. мм. Наконец, для наиболее толстого кабеля с сечением 240 кв. мм берутся медные прутья 0,51 кв. мм.
  6. Каждый провод выпускается с качественной ПВХ-изоляцией. Для изделий с большим сечением толщина изоляции выше.
  7. В международных стандартах прописаны номинальная толщина изоляционного слоя, минимально допустимое значение и максимальный наружный диаметр готового изделия. Величина также указывается в техническом паспорте.

В таблице ниже показана зависимость номинальной толщины изоляции от сечения жилы:

Окраска провода ПуГВ относится к его конструктивным особенностям. В отличие от остальных данный параметр никак не регламентируется и не нормируется, поэтому производители вольны выбирать любой цвет, который взбредет им в голову. Однако для силового проводника тропического исполнения существует предписание, в соответствии с которым не рекомендуется использовать натуральные цвета

Обратите внимание, что эта фраза носит лишь рекомендательный характер. Для всех остальных случаев отсутствует даже таковая

Тем не менее, наблюдается общая тенденция: проводники, предназначенные для подключения заземления, обычно окрашиваются в желто-зеленый цвет. На каждые 15 см длины провода желтый и зеленый цвета должны составлять не более 70 и не менее 30% соответственно.

Применение провода ПУГВ

Несмотря на то что кабель ПуГВ является одножильным, его относят к категории многофункциональных проводников. Это связано с сечением токоведущей жилы, которое может составлять 0,5 или 240 кв. мм. Диапазон большой, поэтому провод подходит как для силовых, так и для коммутационных линий. С помощью ПуГВ выполняют замену устаревшей алюминиевой проводки.

Однако в большинстве случаев ПуГВ применяют для разводки небольших электрических схем, которые спрятаны под защитными материалами, включая штукатурку, различную облицовку, подвесные и натяжные потолочные конструкции. Довольно часто провод прокладывается в кирпичной кладке или монолитном бетонном блоке.

Условия хранения и транспортировки провода

Во время хранения, кабельный барабан должен стоять, а не лежать. Разрешается хранение таких проводов на открытом воздухе, под навесом, чтобы на него не попадали осадки.

При хранении концы провода нужно защищать от внешних воздействий (ультрафиолетовые лучи, вода, химикаты).

Важно! Провода с волокнистой, эмалевой защитой и оболочкой из других влагопоглощающих составов нужно хранить только в складских помещениях. Перевозка кабелей в катушке


Перевозка кабелей в катушке

При вскрытии упаковки с кабелем, нужно подложить под барабан фанеру или доску.

Важно! Если упаковка повреждена, то такое изделие эксплуатировать не рекомендуется. Температура в помещении должна быть не ниже 15 градусов

Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов

Температура в помещении должна быть не ниже 15 градусов. Влажность не допускается, потому что из-за нее развиваются грибки и плесень. Необходимо также проверить, нет ли на складе грызунов.

Время от времени рекомендуется проверять изделие на наличие механических повреждений. Так как, если они имеются, это может существенно сократить срок службы продукции и привести к неприятным последствиям.

Вам это будет интересно Плинтус с обогревом

Важно! Перевозка выполняется только в специальной грузовой машине, куда барабан помещается при помощи погрузчика. Далее, катушки нужно закрепить тросами, чтобы они не повредились


Правильное хранение

Запрещается пытаться самостоятельно перетаскивать или перекатывать катушки по земле, это может повредить внешний резиновый слой.

Сравнительные характеристики ПУВ с другими проводами

По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:

  • Меньше сечение провода;
  • Состав сплава проводов, уменьшенный процент меди;
  • Состав изоляционного слоя, он должен быть из негорючих материалов;
  • Толщина слоя изоляции бывает уменьшена до 20%.

Это связано с недобросовестным отношением многих производителей марки ПУНП, по началу, на него был очень большой спрос. По заявленным характеристикам изделие хорошее, но как показывает статистика, сейчас 80% продукции на рынке им не соответствует, испортили изделие в погоне за прибылью.

Где применяется

По сути, каких-то строгих ограничений в использовании кабеля данного типа нет. Его можно устанавливать и на освещение, и на подключение электрических установок. Он также используется в станках, где производится подключение различных электрических узлов и механизмов. Почему такой широкий спектр применения? Все дело в том, что:

  • провод монтажный ПВ 3 обладает достаточно высокой прочностью, поэтому прекрасно переносит механические нагрузки;
  • на нем не образуются колонии микроорганизмов, которые негативно влияют на качество изделия;
  • ПВХ изоляция является самозатухающей;
  • провод монтажный ПВ 3 или 1 обладает минимальным линейным расширением.

Прокладывать кабель этой марки можно в лотках, трубах (металлических или пластиковых), в специальный каналах, расположенных в конструктивных элементах зданий, внутри установок и станков. Желто-зеленый кабель применяется в контурах заземления.

Кабель ПВ 1

Шнур ПВ 1, в обиходе, имеет два названия: провод для передачи трехфазного тока и установочный кабель.

Сконструирован шнур ПВ 1 следующим образом: единичная жила, состоящая из нескольких мягких проволок меди, скручена в пучок. Вокруг этой конструкции разместилась однослойная изоляция из поливинилхлоридного пластиката. У качественного кабеля изоляция должна спокойно отделяться от медных проволок. Если ПВ 1 хранился недолжным образом или хранился дольше положенного срока, отделение изоляции будет проходить с трудом.

Кабельные жилы проходят классификацию по ГОСТ 22483 и подразделяются на классы:

  • 1 класс – сечение от 0,5 до 10 кв. мм;
  • 2 класс – сечение от 16 до 95 кв. мм.

Номенклатура сечений жил кабеля равняется: 0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95 и 120 кв. миллиметров.

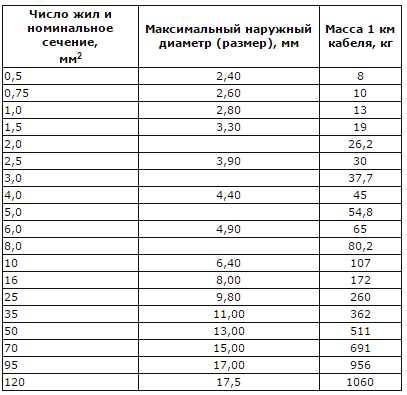

Число жил и номинальное сечение, кв.мм Максимальный наружный диаметр, мм Масса 1 км кабеля, кг
0,5 2,40 8
0,75 2,60 10
1,0 2,80 13
1,5 3,30 19
2,0   26,2
2,5 3,90 30
3,0   37,7
4,0 4,40 45
5,0   54,8
6,0 4,90 65
8,0   80,2
10 6,40 107
16 8,00 172
25 9,80 260
35 11,00 362
50 13,00 511
70 15,00 691
95 17,00 956
120 17,5 1060

Цвет изоляционной оболочки шнура ПВ 1 напрямую зависит от размера сечения медной жилы. Так, для сечения от 0.5 до 6 кв. мм. используется желто-зеленая изоляция.

Для сечения медной жилы от 6 до 120 кв. мм. используется довольно разнообразное количество цветов: белый, серый, черный и другие. Всего цветовая палитра изоляции насчитывает 11 цветов.

Кабель, с помощью которого заземляют оборудование, всегда будет зелено-желтого цвета.

Сфера применения

Большой популярностью кабель ПВ 1 пользуется в электромонтажной сфере. От медной жилы такого кабеля зависит, где и для чего его применят. Часто провод используют для установки промышленного оборудования и электрических аппаратов, а также он нашел применение в прокладке электросветовых и осветительных сетей.

Такая продукция подходит для механизмов и станков, достигающих переменного напряжения тока не более 450 Вольт и при частоте не выше 400 Герц. Постоянное напряжение может достигать 1000 Вольт.

ПВ 1 устойчиво переносит механические воздействия, влияние линейного ускорения, вибрационные нагрузки, акустические шумы и не плесневеет. Такой кабель имеет самозатухающуюся изоляцию, что обезопасит пользователя от пожара.

Технические параметры

Провод ПВ 1 обладает следующими свойствами:

Оптимальная температура, при работе со шнуром, составляет 20 градусов по Цельсию. При такой температуре его удельное электрическое сопротивление должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление его изоляции должно держатся в следующих диапазонах:

  • после полного изготовления во время перевозки – не менее 1000 кОм/км;
  • во время использования и хранения — не менее 10 кОм/км.

Для удобства в работе, ПВ 1 выпускается крепким и стойким. Он способен выдерживать удар при максимальном ускорении в 1500 m/c2 от 1 до 5 миллисекунд.

Условия прокладки

Кабель нашел весьма обширное применение в промышленной сфере жизни. Он используется для следующих работ:

  • строительства особых конструкций в пустотных каналах, трубах, а также монтажных коробах;
  • применяется в распределительных щитах и электрических шкафах. Также используется в пультах для управления механизмами и аппаратами;
  • эксплуатируется для монтажа осветительного оборудования и для строительства каналов и металлических труб.

Кабель можно прокладывать при температуре выше 15 градусов по Цельсию. Если она ниже, то кабель можно нагреть. Радиус изгиба кабеля составляет 10 наружных диаметров.

Условия эксплуатации

При работе с кабелем следует принимать во внимание следующие факторы:

  • температура в помещении или в окружении не должна быть ниже 50 градусов по Цельсию;
  • температура, используемая для разогрева жилы, не должна превышать 70 градусов.

Шнур ПВ 1, при оптимальных условиях, может прослужить более 15 лет. Гарантия на него распространяется в течение года, начиная со дня поставки. Длина кабеля — не менее 100 метров. В особых случаях производитель готов пойти на уступки и предложить меньшую длину провода.

Основные параметры

Технические характеристики пркс обусловлены его конструктивными особенностями и используемыми в производстве материалами. Наименьший радиус изгибания проводного элемента составляет 4 внешних диаметра. Продукт относится к группе пожароопасности ПРГО 1 и отвечает критериям, предъявляемым госстандартами в области пожарной безопасности кабельных изделий. Используемые жилки обладают третьим классом гибкости. Строительная длина изделия превышает стометровку.

Кабель канал в плинтусе

Помимо этого, можно также отметить такие эксплуатационные и технические особенности изделия:

  1. Продукция отличается долговечностью и продолжительным сроком службы. Если кабель подключен к стационарному оборудованию, он способен прослужить более 20 лет. В случае подсоединения к нефиксированным конструкциям срок будет скромнее – 12 лет.
  2. Продукт может эксплуатироваться в цепях как переменного, так и постоянного электротока. В последнем случае эксплуатационное напряжение будет составлять 1000 вольт. При использовании в переменных сетях допустимые значения напряжения – 380 и 660 В, частота при этом не должна превышать 400 Гц. Кабели, рассчитанные на эксплуатацию при 380 и 600 В, несколько отличаются между собой в плане конструкции (толщиной используемой изоляции).
  3. Воздух и окружающая среда в целом могут находиться в диапазоне от -60 до +180 градусов по Цельсию. Более экстремальных значений кабельный элемент не потерпит. Нежелательно выполнять монтаж изделия при температуре ниже нуля. Что касается влажности воздуха, она не должна превышать 98%.
  4. Проводники отличаются высокой устойчивостью к ряду средовых факторов: плесневым грибкам, механическому надавливанию, радиационному воздействию солнечных лучей.
  5. Сопротивление изоляционного материала должно быть не меньше 0,5 МОм. Этот показатель общий для всех проводов, рассчитанных на эксплуатацию при напряжении меньше тысячи вольт. При проведении тестирования необходимо учитывать этот момент и, если на одной из жил обнаружилось слишком низкое сопротивление, кабель надо демонтировать и заменить новым. Образцы с недостаточным значением параметра к дальнейшей эксплуатации непригодны.
  6. Допустимое значение температурного показателя токопроводящих жильных компонентов – +180 градусов. По индивидуальному заказу фирмы-изготовители могут подготовить модификацию продукта с более высоким показателем – +250 градусов Цельсия. Для обычных проводов превышение значения в 180 градусов недопустимо, так как резиновая оболочка разрушается от действия таких температур.
  7. Еще одним заказным вариантом являются экранированные изделия. Они снабжены дополнительным покрытием, для изготовления которого используется алюмополиэтиленовая лента. Цветовое решение покрытия заказчик может выбрать самостоятельно.

Важно! Перед приобретением провода для монтажных работ рекомендуется пересмотреть Правила устройства электроустановок, в частности, таблицу 1.3.4. В ней приводятся допустимые длительные токи для изделий из меди, покрытых изоляционным составом на резиновой основе. Расчетная масса 1 км провода с разными вариантами количества и сечения жильных компонентов


Расчетная масса 1 км провода с разными вариантами количества и сечения жильных компонентов

Эксплуатационные и технические характеристики ПВ-1

Перечисленные в таблице допустимые величины отдельных параметров определены экспериментальным путем.

Влажность (при температуре 35° C)100%
Гарантия безаварийной эксплуатации при соблюдении всех требований безопасности2 года.
Испытывается (при переменном напряжении 50 Гц) продолжительностью 15 мин. после 24 ч. Содержания под водой2,5 кВ
Критическая температура эксплуатации токопроводящей жилы.70°С
Максимально орицательная температура для монтажа без подогрева,-15°С
Допускается напряжение для переменного тока450 В.
Радиус изгиба при монтаже провода10 наружных Ø
Интервал температур при эксплуатации.+35°С -50°С
Сопротивление изоляционного слоя, на 1 км.1.0 МОм.

Особенности монтажа и эксплуатации

Провод ППВ широко применяется для оборудования стационарной проводки в производственных и жилых помещениях. Кроме практичности, универсальности применения, он привлекателен своей небольшой ценой.

Некоторые особенности, важные в практическом использовании:

  1. Монолитная конструкция жилы определила класс жесткости кабеля. Радиус изгибания при укладке проводки не должен быть меньше величины десяти наружных диаметров проводника. Число перегибов до 90°, с последующим возвращением в первоначальное положение, составляет всего десять циклов. Это обстоятельство нужно учитывать при составлении трассировки прокладки. Максимально избегать лишних перегибов и изломов;
  2. Химическая стойкость винила достаточно высока. Прокладка по кирпичному или бетонному основанию с последующим укрытием слоем штукатурки или шпаклевки допускается без дополнительной защиты. Современные строительные смеси часто имеют в своем составе добавки и присадки, способные со временем разрушить одинарную изоляцию. Если неизвестен состав выравнивающего раствора, лучше провод уложить с применением гофрированной трубы или короба;
  3. Под гипсокартон, пластик, МДФ облицовку, провод ППВ укладывается только в гофре или пластиковой трубе;
  4. Устойчивость полихлорвинила допускают применение на открытом воздухе, но рекомендуется прокладка под навесом, либо в других, защищенных от прямых солнечных лучей местах;
  5. Гигроскопичность изоляции позволяет использовать ППВ в очень влажных и теплых помещениях, например, в бане. Особенностью прокладки является обязательное использование пластиковой, не металлической, защиты. Трасса должна проходить на среднем или нижнем уровне. Необходимо использовать трехжильный провод, УЗО.

Конструктивные особенности

Токоведущий провод включает в себя одну либо несколько жил из меди. Эти провода именуются монолитными либо жёсткими проводами. Покрывается поливинилхлоридной изоляционной оболочкой.

Монолиты характеризуются недостаточной гибкостью, но это позволяет придавать им форму, которую они способны сохранять. Такое свойство позволяет выполнить опрятный монтаж, не допускающий провисания и путаницы проводов.

ПУВ производят согласно государственному стандарту 6323/79, жилы по стандарту 22483/77. Этим продиктованы их технические параметры, о чём будет сказано дальше.

Изоляционная оболочка бывает одного сплошного цвета, а бывает с зелёными и жёлтыми полосками. Применяется для монтажа заземления. При оформлении заказа необходимо указать продавцу, какой именно цвет изоляционной оболочки нужен.

Основные параметры

Конструкция ПуВ следующая:

  • жила одна, медная, многопроволочная/однопроволочная (луженная);
  • изоляция – ПВХ пластикат;
  • цветовая маркировка выполнена по ГОСТу ( расцветка может быть желто-зеленой, белой, красной, синей, коричневой и даже черной);

Что касается технических характеристик ПВ-1 (он же ПуВ), основными считаются:

  1. Напряжение 450/750 Вольт (переменное) или 1000 Вольт (постоянное).
  2. Частота 400 Гц.
  3. Поперечное сечение токоведущих жил от от 0,5 до 120 мм.кв.
  4. Рабочая температура от -50°С до +70°С (но прокладка допускается при температуре, не ниже отметки -15 °С) .
  5. Электрическое сопротивление не менее 1 МОм*км.
  6. Минимальный радиус изгиба 10 наружных диаметров провода.
  7. Строительная длина не менее 100 метров.
  8. Гарантийный срок эксплуатации 2 года.
  9. Срок службы 15 лет.

Вес провода ПВ-1 и наружный диаметр мы предоставили в таблице ниже:

Также все основные параметры Вы можете увидеть на видео обзоре ниже:

Характеристики ПуВ

Описание всех самых важных технических характеристик мы Вам предоставили. Осталось только рассказать, где применяется данный вид проводника и кто его производит на сегодняшний день.

Инструкция по выбору кабеля

Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.

Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.

Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля

Выборки марки. Маркировка характеризует свойство кабеля, а именно:

  • материал жил, проводящих ток;
  • уровень гибкости;
  • изоляцию.

Используют следующие обозначения:

  1. Первый символ –материал жилы, если данный символ отсутствует, значит жила – из меди.
  2. Второй символ – провод;
  3. Третий указывает на изоляционный материал.

Ошибки при использовании кабеля ПВ-3

  1. Размер жил меньше размера всего сечения кабеля. Этот фактор приведет к перегоранию проводки при подключении нагрузки, которую провод должен выдерживать. Переключатель автоматный не сработает при поступлении перегружаемого сигнала.
  2. Между собой жилы примкнулись. В случае использования двухклавишного выключателя, при включении одной кнопки будет замыкать контакты и второй. Вероятное перегорание электрических приборов.
  3. Перебитая жила. Образуется незамкнутая цепь и невозможно поступление тока.
  4. Толщина изоляции меньше нормируемой. Такая изоляция можно легко повредится:
  • при монтажных электрооборудования;
  • при наступлении на кабель;
  • при ударе либо падения какого-либо предмета.

Одножильный установочный провод АПВ с алюминиевой жилой в поливинилхлоридной изоляции для монтажных работ

Проводник выпускают в соответствии с нормативным документом ГОСТ 6323.


Использование

Прокладывают неподвижно:

  • сквозь металлический рукав или трубу;
  • в кабель-каналах и на кабельных лотках;
  • в строительных конструкциях.

Предназначен для:

  • создания электропроводки и осветительных сетей (проводник жёсткий, изгибается на небольшие радиусы);
  • разводка в НКУ (низковольтных комплектных устройствах);
  • присоединения к сети электродвигателей, станков (для трёхфазной системы требуется как минимум 4 проводника).

Рассчитан на переменное напряжение до 450 вольт с частотой не более 100 герц либо постоянное напряжение 1 000 вольт. Не распространяет горение при одиночной прокладке.


Недостатки алюминиевой жилы, проявляющиеся при эксплуатации:

  • достаточная хрупкость (снижение допустимого радиуса изгиба приводит к слому жилы, имеет низкую устойчивость к знакопеременным нагрузкам);
  • при контакте с атмосферными окислителями (кислородом и с более сильным озоном) на алюминии появляется оксидная плёнка. Её электрическое сопротивление сильно разнится с сопротивлением самого металла (в несколько раз выше), поэтому места ввода жилы в контактные выводы могут перегреваться. Для избежания этого эффекта следует регулярно зачищать жилу либо при монтаже применять специальную кварцевазелиновую пасту, которую нужно вводить в наконечник перед оконцеванием жилы.

Конструкция установочного алюминиевого жёсткого провода АПВ

Состоит из одной круглой алюминиевой жилы 1 или 2 класса гибкости в зависимости от сечения (в соответствии с нормативным документом ГОСТ 22483) в поливинилхлоридной изоляции. Изоляция имеет белый цвет.


Технические характеристики

  • климатическое исполнение ОМ2 по стандарту ГОСТ 15150 (применение в тропическом и умеренно-холодном морском климате, размещение под навесом);
  • рабочая температура от -50 °С до +50 °С;
  • относительная влажность воздуха до 100 % при температуре +35 °С;
  • монтаж производится при температуре не менее -15 °С;
  • радиус изгиба не менее 10 диаметров проводника;
  • сопротивление жилы постоянному току определяется по ГОСТ 22483 в зависимости от её сечения (ссылка на стандарт приведена выше);
  • во время эксплуатации сопротивление токопроводящей жилы возрастает на +20 %;
  • выдерживает переменный ток частотой 50 герц и напряжением 2 500 вольт после суток проведённых в водной среде;
  • электрическое сопротивление 1 000 м изоляции равно 1 МОм в начале эксплуатации и снижается до 10 кОм в процессе работы;
  • допустимые токовые нагрузки можно извлечь из этого файла (источник ПУЭ-6);
  • стойкий к синусоидальным вибрационным нагрузкам частотой от 1 до 2 000 герц и амплитудой ускорения до 200 м/с2;
  • акустические шумы с частотой от 50 до 10 тысяч герц при звуковом давлении до 160 дБ не приводят к потере функциональности;
  • одноразовые механические удары с максимальным ускорением 1 500·g продолжительностью 0,1-2,0 мс, а также многократные удары с пиковым ускорением 150·g длительностью 1-5 мс не вызывают нарушений в работе провода (где g – ускорение свободного падения);
  • рабочее атмосферное давление находится в диапазоне 53-294 кПа (нормальное атмосферное давление 101 кПа для сравнения);
  • срок эксплуатации 15 лет;
  • гарантия распространяется на первые 2 года работы.

Масса, диаметр провода АПВ и толщина изоляции указаны на страницах товара.

Расшифровка кабельной маркировки. Провод ПВ. Виды. Особенности. Характеристики. Применение

Чтобы разобраться в кабельной продукции, необходимо понимать маркировку каждого электрического провода. Именно она показывает, для чего необходимо выбранное вами изделие, какими техническими характеристиками оно обладает и возможные вариации в плане различных модификаций. К примеру, провод ПВ 1. Вот его расшифровка:

  • Буква «П» обозначает, что это провод.
  • Буква «В» обозначает, что изоляция кабеля изготовлены из поливинилхлорида.
  • Цифра «1» — это обозначение класса гибкости материала. В данном случае это жесткая модификация. К примеру, провод монтажный ПВ 3 и ПВ 4 обладают большей гибкостью.

Необходимо отметить, что этот провод подходит сразу под два государственных стандарта:

  • ГОСТ 6323-79, где он и обозначается, как провод монтажный ПВ.
  • ГОСТ 53768-2010, где он обозначается, как ПуВ, то есть, провод установочный.

Параметры ПВ 1

Начнем с конструктивных особенностей. Это одножильный кабель, изготовленный из меди, в котором сама жила может быть или однопроволочной, или многопроволочной. Кстати, в производстве используется луженая медь. Как было сказано выше, изоляция провода – это ПВХ (поливинилхлорид). Что касается расцветки изоляции, то здесь определенного окраса нет, поэтому производители предлагают свои изделия из белого ПВХ, черного, синего, коричневого, красного и желто-зеленого. То есть, ГОСТами это разрешено.

Теперь технические характеристики кабеля:

  • Он может быть установлен в сеть с переменным током или постоянным. При этом напряжение, выдерживаемое проводом, в первом случае составляет 450-750 вольт, во втором 1000 вольт.
  • В сети переменного тока может быть частота колебаний до 400 Гц.
  • В настоящее время производители выпускают провод сечением от 0,5 мм² до 120 мм². То есть, провода с маркировкой ПВ3 4×240 не существует.
  • Эксплуатироваться изделие может при температурном режиме от минус 50С до плюс 75С.
  • Выдерживает трансформаторное давление 29,4х104 Па и атмосферное 5,3х104 Па.

Внимание! Монтаж кабеля ПВ 1 можно проводить при температуре не ниже минус 15С. При этом необходимо учитывать, что в местах прокладки не было конденсата, который образовался на конструкциях

  • Электрическое сопротивление не меньше 1,0 МОм/км.
  • Длина в бухтах 100 м, по заказу можно получить и меньшее значение, но не меньше 20 м.
  • Изгибать провод можно радиусом в 10 сечений.
  • Гарантийный срок эксплуатации – 2 года, фактический до 15 лет.

Понятно, что вес изделия будет зависеть от его сечения, поэтому показатели по этому вопросу можете найти в таблице ниже.

И еще один момент, который касается вопроса, как правильно проводится расшифровка маркировки. К примеру, провод монтажный ПВ 3 10. Число «10» обозначает, что это кабель с сечением 1 мм². Но в данном случае нас интересует другой момент. Все, что ниже данного сечения, являются однопроволочными изделиями, выше – многопроволочными. То есть, ПВ 1 6 – однопроволочный, ПВ 1 16 – многопроволочный.

Где применяется

По сути, каких-то строгих ограничений в использовании кабеля данного типа нет. Его можно устанавливать и на освещение, и на подключение электрических установок. Он также используется в станках, где производится подключение различных электрических узлов и механизмов. Почему такой широкий спектр применения? Все дело в том, что:

  • провод монтажный ПВ 3 обладает достаточно высокой прочностью, поэтому прекрасно переносит механические нагрузки;
  • на нем не образуются колонии микроорганизмов, которые негативно влияют на качество изделия;
  • ПВХ изоляция является самозатухающей;
  • провод монтажный ПВ 3 или 1 обладает минимальным линейным расширением.

Прокладывать кабель этой марки можно в лотках, трубах (металлических или пластиковых), в специальный каналах, расположенных в конструктивных элементах зданий, внутри установок и станков. Желто-зеленый кабель применяется в контурах заземления.

Модификации

  • К примеру, кабель КСПВ 4×0,5 или 2×0,5, который чаще всего применяется для запитки систем видеонаблюдения и сигнализации.Кабель КСПВ 4×0,5 – это четырехжильный провод с сечением 0,5 мм², у которого двойная изоляция: ближняя к жиле – это полиэтилен, верхняя – это поливинилхлорид. Обычно этот провод имеет белый цвет. Кстати, кабель КСПВ 2×0,5 может иметь сечение не только 0,5, но и 0,4; 0,64 и 0,8 мм².
  • Провод АПВ – это алюминиевый установочный кабель, у которого те же технические характеристики, что и у медного. Единственное отличие – провод АПВ может быть использован только в сетях переменного тока напряжением не больше 400 вольт с частотою колебаний 50 Гц.
  • АПВБбШв – силовой кабель алюминиевый. Предназначен для передачи электроэнергии в установках стационарного типа напряжением 1000 вольт с частотою 50 Гц. ПВБбШв – это медный образец.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
