Технические параметры и сферы применения термостойкого провода РКГМ

Аббревиатура и технические характеристики

Термостойкий провод РКГМ

Термостойкий кабель – это тип кабельной продукции, который отличается высокой степенью устойчивости к негативным факторам. Особенностью изделий данного вида является наличие дополнительной изоляции из негорючего материала. Бывают однопроволочным и многопроволочными. Первые являются более жесткими, негибкими. Их следует прокладывать с наименьшим числом креплений. Сопротивление пониженное при работе на низких частотах. Многопроволочные подходят для установки с большим количеством изгибов и поворотов. Разновидностью таких кабелей с многопроволочной структурой и является проводник РКГМ.

Обозначение маркировки кабеля

Провод термостойкий РКГМ предназначен для сетей с напряжением до 660 В. Основные характеристики можно узнать в описании наименования. Маркировка расшифровывается традиционным для проводов способом:

• Материал жил – медь, так как отсутствует буква А в начале маркировки.
• РК – изоляция из кремнийорганической резины.
• Г – гибкий.
• М – стекловолоконная внешняя оплетка. Дополнительно пропитан жаростойким лаком и эмалью.

После буквенного кода следует число. Оно показывает, какую площадь сечения имеет данный проводник. В зависимости от этого показателя кабель может пропускать различную по величине силу тока.

Технические характеристики РКГМ

Провод является небронированным. Технические характеристики РКГМ:

• Рабочее переменное напряжение составляет 180, 220, 380 и 660 Вольт.
• 4 класс гибкости.
• Многопроволочная жила.
• Сечение – от 0,75 кв.мм. до 120 кв.мм.
• Минимальный радиус изгиба – 2 диаметра.
• Работает при 100% влажности. Температура в таком случае должна быть не выше 35°С.
• Рабочая частота до 400 Гц.
• Может работать при давлении от 130 Па (1 мм рт.ст.) до 294 кПа.
• Диапазон рабочих температур от -60°С до +180°С.
• Минимальная температура прокладки 15°С.
• Работает в течение 8 лет при соблюдении условий эксплуатации.
• Стойкость к горению.
• Возможность установки в условиях образования грибков, плесени.
• Устойчивость к вибрационным воздействиям.

Выпускается с разными диаметрами и массой. Продается в бухтах длиной по 100 и 200 метров.

Маркировка: расшифровка символов

1. Первая маркировочная буква – А. Она обозначает, что токопроводящий элемент изготовлен из алюминия. Отсутствие этого символа означает – токоведущая жила выполнена из меди. Медь, в отличии от алюминия обладает лучшей электропроводимостью и механическими свойствами.
2. Второй символ – Р. Показывает вид изоляции. Р – резиновый обвод.
3. Третий – К. Характеристики резиновой защиты, К – кремнийорганическая (силиконовая). Этот пункт один из самых главных при выборе типа кабеля.
4. Символ Г. Показатель гибкости кабеля. Классы гибкости указываются в нормативных документах на данный тип провода.

Изображения поперечных сечений кабелей РКГМ, по 6 их основным классам

1. Последний буквенный символ – М. Этот символ показывает на дополнительную оплетку. Буква М – стекловолоконный обвод.
2. После буквенных обозначений прописываются цифровые символы. Цифра в конце маркировки – сечение электропровода. (пример: РКГМ 25 – токопроводящая единица с поперечным сечением 25 квадратных миллиметров). статью: → «Маркировка кабеля. Буквенная, цветовая маркировка».

Существующие разновидности кабеля

1. РКГМ 0,5.

Поперечное сечение 0,5 мм2, предназначается для работы в условиях напряжения 660 В и повышенной частоты – 400 Гц. Область применения кабеля:

• для работы при повышенной влажности воздуха – 100%;
• монтаж осуществляется при величине температуры 15 °С и выше;
• наименьшее значения радиуса изгиба – двойной диаметр проводника.

Стоимость – (9- 10) рублей за метр.

1. РКГМ 16.

Имеет сечение жилы 16 квад.мм. Назначение – как выводных контактов электрических установок и машин, под напряжением 660 – 1140 В. При рабочей частоте 60 – 400 Гц. Данным тип применим:

• при условиях отсутствия агрессивных и масло-текучих средах;
• рабочие температурные условия (70 – 190 °С);
• можно использовать при влажности 90 – 100% с температурным показателем 35 °С и ниже;
• установка кабеля допускается при +15 °С и выше.

Стоимость – (110-130) ₽/м.

1. РКГМ 50.

Поперечное сечение 50 мм2. Применяется для работы электро-устройств с:

• напряжением – 660, 1140 В;
• частотой – 60, 400 Гц.

Эксплуатация данного типа кабеля проводится при условиях:

• температуры (60-180) °С;
• выдержка перегибов составляет – 10-12 циклов;
• рабочее атмосферное давление (1,4 кПа – 295 кПа).

Цена на 1 метр – (330 – 400 ) ₽.

1. РКГМ 95.

Провод работает только при напряжении 660 В и частоте 400 Гц.

Применяется при эксплуатации на объектах с повышенной влажностью, с температурой 25-35 °С. Установка кабеля при работе с электро-механизмами осуществляется при температурах 10 – 15 °С. Радиус изгиба составляет двойной радиус самого электро-кабеля. Цена – (600 — 750) рублей/метр.

1. РКГМ 150.

Рабочая среда данной модели:

• частота 100-400Гц;
• напряжение 380 – 660 В;
• атмосферное давление (1,0 – 300 кПа);
• температура – (15 – 30) °С.

Номинальная стоимость – (1300 – 1500 ) ₽/м.

Достоинства кабелей РКГМ:

• не подвергается воздействию влаги, плесени и другой вредоносной среды;
• постоянные свойства при изменении условий окружающей среды;
• высокий уровень термостойкости, отдельный тип изоляции не возгорается до 250 °С;
• механическая неуязвимость, благодаря резиновой изоляции.

Характеристики и область применения термостойкого провода РКГМ

В связи с тем, что к выводным концам электрооборудования и в частности электродвигателей напряжением до 0,66 кВ предъявляются дополнительные требования, применять обычные силовые кабеля нельзя. Поэтому существует особая категория кабельной продукции, которая называется «Кабели и провода специального назначения». В этой статье мы как раз и поговорим об одном из представителей данной категории, рассмотрев технические характеристики провода РКГМ, а также его область применения и таблицу сечений. Итак, все по порядку.

Расшифровка аббревиатуры

Первое, с чего нужно начать – рассказать вам, как расшифровывается маркировка РКГМ. Аббревиатура означает следующее:

• буква «А» в начале отсутствует, что означает – жилы медные;
• Р – изоляция резиновая, причем ее тип кремнийорганический, о чем свидетельствует следующая буква «К»;
• Г – провод гибкий, не бронированный;
• М – внешняя оплетка представлена стекловолокном, которое дополнительно пропитано жаростойким кремнийорганическим лаком и эмалью.

С конструкцией проводника вы можете ознакомиться на картинке ниже:

Обращаем ваше внимание на то, что РКГМ – это провод, а не кабель!

Основные параметры

Наиболее важные технические характеристики провода РКГМ:

1. Номинальное напряжение (переменное) – до 660 В.
2. Жила многопроволочная, сечением от 0,75 до 120 мм2, класс гибкости не ниже 4 согласно ГОСТ 22483-77.
3. Минимальный радиус изгиба при монтажных работах должен составлять 2 диаметра.
4. Относительная влажность воздуха 100% при температуре не выше +35°С
5. Рабочая температура от -60°С до +180°С, при этом температура прокладки не ниже -15°С.
6. Гарантийный срок службы 8 лет.
7. Устойчив к горению.

Что касается всей номенклатуры сечений, а также массы провода РКГМ и диаметра, описание этих характеристик мы предоставили в таблице, с которой рекомендуем ознакомиться:

Область применения

Как мы уже говорили выше, провод марки РКГМ является термостойким и к тому же способен выдержать напряжение до 660 Вольт. Благодаря этому данный проводник применяется в следующих условиях:

1. Монтаж электрических цепей внутри помещений и на улице при умеренном климате.
2. Изготовление обмоток в мощных электроустановках, а также переменных машинах.
3. Применение на предприятиях химической промышленности (т.к. резиновая изоляция не растворяется при воздействии химических веществ).
4. Монтаж в местах, подверженных образованию грибка и плесени.

Что касается бытовых условий, то чаще всего провод РКГМ используют для прокладки электропроводки в бане, сауне, а также для подключения техники, находящейся в помещениях с повышенной температурой

Поэтому, если вы не знаете, какой кабель использовать для проводки в бане, обратите внимание на эту марку. Сечение 2.5 мм2 подойдет для розеточной группы, если не будут подключаться мощные электроприборы, а сечения 1.5 мм2 будет вполне достаточно для монтажа освещения (подключения светильников в парилке и т.д.)

К тому же, цвет провода марки РКГМ может быть как под дерево, что подойдет для открытой проводки в деревянном доме, так и в классическом белом исполнении. Оба варианта показаны на фото ниже:

Помимо этого провод РКГМ может использоваться для того, чтобы провести электропроводку в ванной комнате либо подвале (технические характеристики допускают применение в местах с повышенной влажностью).

Обращаем ваше внимание на то, что проводник термостойкий, однако в среде с низкой температурой применять его не рекомендуется, т.к. оболочка имеет низкую стойкость к минусовым отметкам

Производители

Ну и последнее, о чем хотелось бы рассказать – какие заводы изготовители термостойкого провода РКГМ на сегодняшний день являются самыми качественными. По отзывам покупателей и собственному опыту можно сказать, что ведущими производителями на сегодняшний день являются:

• Камкабель;
• Уралкабель;
• Рыбинсккабель;
• Новомосковский кабельный завод.

Кстати, производство РКГМ должно осуществляться в соответствии с техническими условиями ТУ16.К80-09-90. Если вам нужен аналог данного проводника, то можете использовать на замену провод ПРКТ, у которого схожие технические характеристики.

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот мы и рассмотрели область применения, расшифровку и технические характеристики провода РКГМ. Надеемся, информация была для вас полезной!

Будет полезно прочитать:

samelectrik.ru

Применение

Провод РКГМ может использоваться для:

• создания линейной части внутренних и наружных электрических сетей общего назначения местностей средней полосы России, других областей умеренного климата;
• реализации производственных, домашних систем освещения;
• формирования обмоток различных электрических машин и механизмов;
• построения сетей на различных химических производствах;
• создания электрических сетей, эксплуатируемых при повышенной влажности с высокими рисками образования грибков и плесени.

Провод РКГМ устойчив к повышенной температуре, за счет чего хорошо подходит для проводки в банях с любым видом пара частных домов, коттеджей. Без ограничений допустим для использования в ванных комнатах городских квартир, где выполняет функции термостойкого провода. С учетом отсутствия мощных потребителей электрической энергии наиболее востребованными там являются типовые для домашних применений сечения жилы 1,5 и 2,5 мм2.

Монтаж может производиться по открытой и скрытой схеме. Открытая прокладка проводом РКГМ привлекательна с дизайнерской точки зрения, т.к. фактура упрочняющей оплетки позволяет стилизовать готовую проводку под старину. Во всех прочих случаях с учетом относительно невысокой механической прочности рекомендуется обеспечить дополнительную защиту, выполняемую обычными для электротехники способами. Пример показан на рисунке 4.

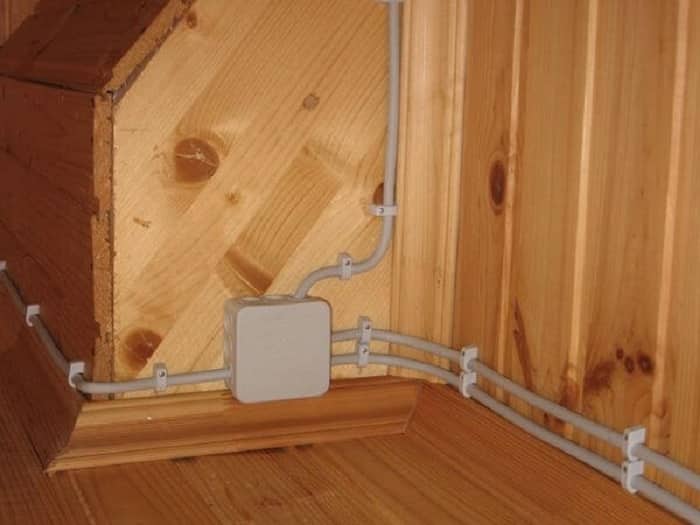

Рис. 4. Пример открытой трубной разводки электрических проводов в бане

Основные параметры

Конструкция провода ПРКС обеспечивает следующие параметры и технические характеристики:

• Класс гибкости жил — III;
• Минимальный радиус изгиба – 4 наружных диаметра;
• Соответствует требованиям «Технического регламента в области пожарной безопасности», ГОСТ Р 53315-2009 – О1.8.2.3.4. Показатель пожароопасности— ПРГО 1;

А также следующие условия эксплуатации:

1. Номинальное напряжение 380 и 660В переменного тока частотой до 400 Гц или 1000В постоянного тока.
2. Допустимая температура окружающей среды лежит в пределах от -60 до +180 градусов Цельсия.
3. Относительная влажность окружающей среды до 98%.
4. Длительная допустимая температура токопроводящих жил — +180 градусов Цельсия.
5. Срок службы при фиксированном монтаже — минимум 20 лет.
6. Срок службы при подключении к нестационарному электрооборудованию — 12 лет.
7. Минимальное сопротивление изоляции стандартно для кабельных изделий на напряжение до 1000В – 0,5 МОм.
8. Допустимые ток для проводов с медными жилами и резиновой изоляцией описаны в ПУЭ табл. 1.3.4.
9. Строительная длина – не менее 100м.
10. Устойчивы к воздействию солнечной радиации, плесневых грибов, дождя, механическим воздействия (продавливанию).

По заказу производители предлагают провод в маслобензостойком исполнении, с допустимой температурой до 250 градусов Цельсия. Для резины это критичный фактор. Также возможно производство вариантов с экраном из алюмополиэтиленовой ленты или полиэфирных линий и любой расцветкой покрытия.

Согласно ТУ, есть требования к толщине изоляции и оболочки для различных номинальных напряжений, что вы можете видеть в таблице ниже.

Провод выпускается с различным количеством жил (от 1 до 5) сечением жил в диапазоне от 0.75 кв. мм до 16 кв. мм. При подключении с помощью ПРКС трёхфазных потребителей к сети, он выдержит нагрузку мощностью до 45 кВт.

ПРКС изготавливается не по ГОСТ, а по техническим условиям, в зависимости от производителя и года выпуска это может быть:

• ТУ16.К138-001-2006
• ТУ 16 К71-379-2007

Благодаря конструкции, материалам и своим техническим характеристикам провод ПРКС не распространяет горение.

Для расчета массы для разных размеров провода можно использовать следующую таблицу.

Мы рассмотрели устройство ПРКС, теперь поговорим о том для чего используется этот провод.

Технические характеристики провода марки РКГМ, особенности эксплуатации

Для обеспечения бесперебойной работы электрооборудования, работающего от сети с напряжением до 660В, был создан провод РКГМ. Благодаря особой структуре он сохраняет свои эксплуатационные и технические параметры при высоких температурах, вибрации. Его оболочка не подвергается негативному воздействию грибков, плесени. Конструкция кабеля адаптирована к условиям функционирования в помещениях с повышенной влажностью, может быть использована в качестве термостойкого провода в сауне или бане.

Технические характеристики РКГМ

Конструктивно провод состоит из токопроводящей жилы, защищенной несколькими слоями оболочки. Они изготавливаются из различных материалов. Первичное описание структуры кабеля можно узнать из расшифровки его наименования.

• Р – резиновый слой изоляции.
• К – материал изготовления резиновой оболочки – кремнийорганическая.
• Г – высокий показатель гибкости. Это указывает на отсутствие жесткого экранирования.
• М – поверхностная оплетка, изготовленная из стекловолокна. Дополнительно обрабатывается эмалями и лаками.

Учитывая особые условия эксплуатации, кабель РКГМ относится к особым видам проводов. Его конструкция разрабатывалась в соответствии с требованиями, предъявляемыми к данному типу проводниковой продукции.

Полный перечень технических характеристик:

• Внешний вид – токопроводящая многопроволочная жила, изготовленная из меди.
• Сечение основы варьируется от 0,75 до 120 мм².
• Первичная защитная оболочка – стекловолоконная, для улучшения водонепроницаемости пропитана лаками и эмалями.
• Основной слой изоляции изготовлен из кремнийорганической резины.
• Работа в сетях с переменным напряжением до 660 В. Частота — 40 Гц.
• Минимальный радиус изгиба, при котором не происходит повреждение жилы и оболочек – 2 диаметра.
• Температурный режим работы варьируется от -60°С до +180°С. В этих пределах возможно долговременное воздействие.
• Допустимая относительная влажность воздуха – 100% при температуре окружающей среды +35°С.

Размеры РКГМ в зависимости от сечения

Провод РКГМ изготавливается согласно ТУ 16.К80-09-90. Этот стандарт пришел на смену ГОСТ 16036-79. На практике кабель данного типа применяется для обустройства выводных концов электрооборудования. Ограничения эксплуатации – отсутствие агрессивных химических веществ, составов.

Благодаря своей уникальной гибкости провод РКГМ часто используется для организации систем освещения – как производственных, так и бытовых объектов. Нередко этот кабель является основным при установке нагревательного оборудования, духовых шкафов и аналогичной бытовой техники, оборудования, условия эксплуатации которого подразумевает высокие температуры.

electroadvice.ru

Характеристики группы

В данную группу входят одножильные провода с медными жилами, предназначенные для выводных концов электрических машин и аппаратов.

Марки, элементы конструкции и областн применения

Марка провода	ГОСТ. ТУ	Конструктивные особенности	Область применения
ПВКВ	ГОСТ 16036-79	С изоляцией и оболочкой из кремнийорганической резины	Для работы при отсутствии воздействия агрессивных сред и масел при температуре от -60 С до -180 С при номинальном переменном напряжении до 660 В частотой до 400 Гц
РКГМ	То же	С изоляцией из кремнийорганической резины в оплетке из стекловолокна, пропитанной термостойким лаком	То же
ВПП	ТУ 16.705.077-79	С изоляцией и оболочкой из полиэтилена	Для выводов и присоединения к электрическим сетям погруженных водо-заполненных .электродвигателей на номинальное напряжение 380 и 660 В переменного тока частотой 50 Гц при температуре от -40 С до +80 С

Конструктивные параметры

Токопроводящие жилы проводов марок ПВКВ и РКГМ выполняются в соответствии с 4 классом. Толщины изоляции проводов марок ПВКВ и РКГМ укачаны в таблице.

Толщины изоляции проводов марок ПВКВ и РКГМ, мм

Номинальное сечение жилы, мм2	Марка прохода
ПВКВ	РКГМ
0,75	1,0	0,8
1,0	1,0	0,8
1,5	1,0	0,8
2,5	1,0	0,9
4,0	1,0	1,0
6,0	1,0	1,0
10	1,2	1,2
16	1,2	1,2
25	1,4	1,4
35	1,4	1,4
50	1,6	1,6
70	1,6	1,6
95	1,8	1,8

Наружные диаметры проводов марок ПВКВ и РКГМ, мм

Номинальное сечение жилы, мм2	Марка провода
ПВКВ	РКГМ
0,75	3,6	3,2
1,0	3,7	3,3
1,5	4,1	3,7
2,5	4,5	4,3
4,0	5,1	5,1
6,0	5,6	5,6
10	7,5	7,5
16	9	9
25	11	11
35	12	12
50	15	15
70	17	17
95	19	19

Максимальные наружные диаметры и массы проводов марки ВПП

Номинальное сечение жилы, мм2	Максимальным наружный диаметр, мм	Масса, кг/км
Номинальное напряжение, В	Номинальное напряжение, В
380	660	380	660
1,5	5,6	5,9	30	32
2,5	6,2	6,4	43	45
4,0	6,9	7,1	62	64
6,0	7,5	7,7	83	85
10	8,7	9,3	130	140
16	10,4	10,8	200	210
35	13,4	13,8	390	400
50	15,1	15,5	520	530
70	16,9	17,3	730	740

Электрические параметры

Провода марок ПВКВ и РКГМ должны выдерживать в течение 5 мин в воле испытания переменным напряжением 2500 В частотой 50 Гц, провода ВПП – 2500 В и течение 1 мин.

Электрическое сопротивление изоляции проводов марок ПВКВ и РКГМ для длины 1 км должно быть, не менее 20 и 10 МОм соответственно, для проводов марки ВПП – не менее 50 МОм.

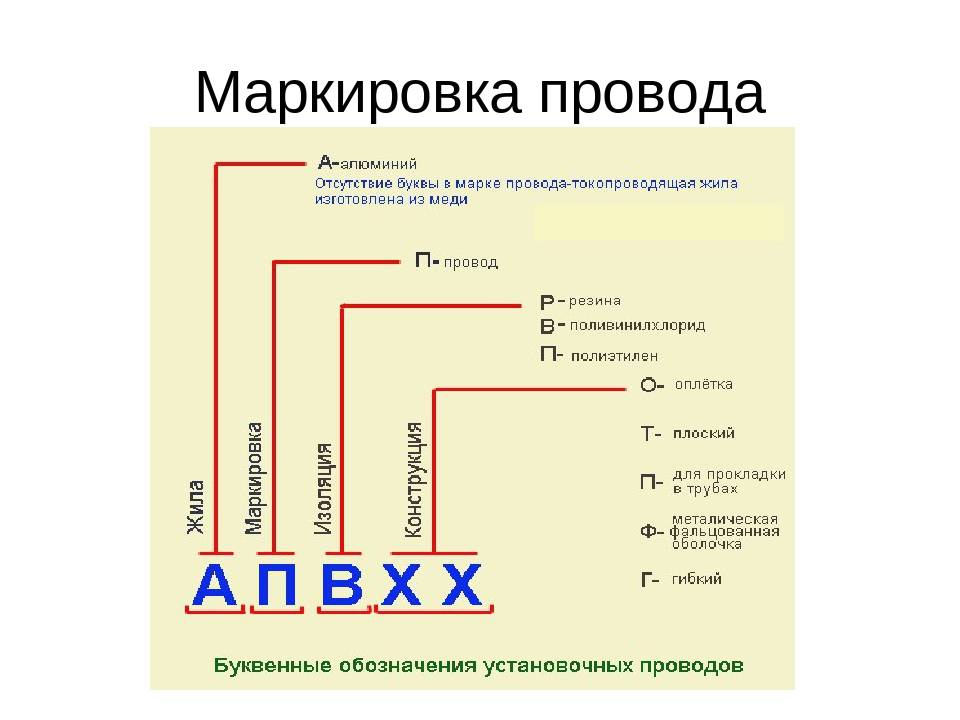

Провода и кабели маркируют буквами

Первая буква – материал жилы:

• А – алюминий
• Буквы нет – медь

Вторая буква – в обозначении провода:

• П – провод (ПП – плоский провод)
• К – контрольный
• М – монтажный
• МГ – монтажный с гибкой жилой
• П(У или Ш) – монтажный с гибкой жилой

Третья буква – в обозначении провода и кабеля; материал изоляции жил:

• В или ВР – поливинилхлоридная (ПВХ)
• П – полиэтиленовая
• Р – резиновая
• Н или НР – найритовая (негорючая резина)
• Ф – фальцованная (металлическая) оболочка
• К – капроновая
• Л – лакированная
• МЭ – эмалированная
• О – оплетка из полиамидного шелка
• Ш – изоляция из полиамидоного шелка
• С – из стекловолокна
• Э – экранированная
• Г – с гибкой жилой
• Т – с несущим тросом

Резиновая изоляция провода может быть защищена оболочками: В — поливинилхлоридная, Н — найритовая. Буквы В и Н ставятся после обозначения материала изоляции провода.

Четвертая буква – особенности конструкции:

• А – асфальтированный
• Б – бронированными лентами
• Г – гибкий (провод), без защитного покрова (силовой кабель)
• К – бронированный круглыми проволоками
• О – в оплетке
• Т – для прокладки в трубах

Кроме буквенных обозначений, марки проводов, кабелей и шнуров содержат цифровые обозначения: первая цифра — число жил, вторая цифра – площадь сечения, третья – номинальное напряжение сети. Отсутствие первой цифры означает, что кабель или провод одножильные. Площади сечения жил стандартизированы. Значения площадей сечений проводов, выбираются, в зависимости от силы тока, материала жил, условий прокладки (охлаждение).

В обозначении шнуров обязательно должна быть буква Ш.

Применение

РКГМ, ГОСТ 16036-79 – это установочный электрический провод тока, покрытый кремниевой органической резиной, благодаря этому он нагревостойкий. Его используют для бани, ванной комнаты, подвала и прочих мест, где может быть повышенная температура и / или влажность, т. к. одиночный шнур не распространяет продукты горения. Он относится к серии МСТП – монтажные термостойкие провода для наружных работ, но при этом может использовать как ПРКА или ПРКС для разветвления проводки и подключения мощного станочного оборудования.

Фото – термостойкий провод РКГМ

Этот кабель часто применяется для прокладки силовых электрических цепей в помещениях и на улице, в районах со средним климатом, прокладок обмоток в переменных машинах и установке мощной техники. Его относят к кабелям типа «Н», что означает, что он подходит для мощных электрических аппаратов. Как и ПВКВ или ПМТК, РКГМ плохо переносит воздействие холода, поэтому его редко монтируют на участках с холодным климатом. В частности, плохая стойкость к минусовым температурам сильно проявляется из-за фирменного наслоения изоляций (стекловолокно, пластик, резина), поэтому очень редко производится монтаж коммуникации в северных районах.

Но, в отличие от моделей с асбестовой изоляцией типа ПАЛ, данный тип кабеля отлично переносит воздействие лаками и красками. Резина и слой лака не растворяются под воздействием химических компонентов, поэтому возможно применение продукции на химических предприятиях. Потребители также отмечают устойчивость провода к грибкам и плесени.

Фото – провод РКГМ в бане

Видео: тестирование РКГМ проводов

Описание:

Провод термостойкий с медной жилой в изоляции из кремнийорганической резины, в оплётке из стекловолокна пропитанной эмалью РКГМ 1×10 предназначен для изготовления выводных концов электродвигателей, обмоток электрических машин температурного класса «Н» и аппаратов, если условия эксплуатации не связаны с влиянием агрессивных сред, попаданием паров или капель масел и т.п.. Искомый эмалированный (обмоточный) провод содержит 1 жилу сечением 10 мм2 . Жилы выпускаются из первокласного материала – медь, класс гибкости жилы — 5 по ГОСТ 22483-2012, что допускает получить устойчивую производительность эксплуатируемого оборудования.

Характерной особенностью кабельно-проводникового изделия являются следующие характеристики: изоляция жил — кремнийорганическая резина, оболочка — стекловолокно пропитанное эмалью или теплостойким лаком. Стоит сказать еще, что требуемая строительная длинна устанавливается при заказе и срок службы не менее 8 лет заданы производителем. Упомянутый кабель способен использоваться в условиях УХЛ, категория размещения 2 — 4, в допустимых температурных диапазонах от -60 °С до 180 °С.

Способ прокладки продукции РКГМ 1×10: для монтажа с фиксацией в производстве осветительной арматуры, промышленных и бытовых электронагревательных приборов, а также электроплит, духовых шкафов, термошкафов и других устройств, всюду, где проводка подвергается воздействию температуры, электродвигателей, внутри, в том числе в тропических условиях , что допускает обеспечить функционирование по тех. условиям.

В зависимости от поставленной длины РКГМ 1×10 осуществляется упаковка в наиболее нужную тару для добротной доставки ж/д или автомобильным транспортом. При экспедирование, определении кабельной тары и хранении необходимо учитывать, что эмалированный (обмоточный) провод РКГМ 1×10 имеет расчётную массу — 128 кг/км, максимальный наружный диаметр — 7.6 мм и минимальный радиус изгиба — 38 мм.

Вы можете купить эмалированный (обмоточный) провод РКГМ 1×10 по ценам производителя.

Особенности производства

Основная токопроводящая жила выполнена из перекрученных тонких медных проволок, количество которых определяет размер сечения кабеля. Сечение жилы варьируется в довольно широком диапазоне: от 0,75 до 120 мм2. Диаметр изделия напрямую зависит от размера сечения.

Токопроводящая медная жила имеет два защитных слоя. Именно они наделяют провод хорошими техническими характеристиками, которые позволяют его применять в разных климатических и эксплуатационных условиях.

Конструкция провода довольно проста. Преимущества, которые наделяют провод уникальными качествами, кроются в материалах изоляции.

Медное основание провода покрывается кремнийорганической резиной, которую иногда называют силиконовой. Она обладает отличными эксплуатационными показателями, которые делают провод РКГМ незаменимым для монтажа электропроводки и электрооборудования в сложных и опасных условиях работы. Наружная оболочка из стекловолоконной материи, пропитанная специальным лаком, придает проводу устойчивость к экстремальным условиям среды.

Подобное сочетание качественных современных материалов позволяет использовать провод марки РКГМ для наружного и внутреннего монтажа, в условиях высоких и низких температур.

Провод РКГМ обладает такими свойствами:

• Высокой прочностью. Силиконовая резина наделяет провод гибкостью и стабильностью форм-факторов, поэтому изделие выдерживает большие нагрузки, устойчиво к разрывам.
• Хорошей термостойкостью. Материалы, применяемые для изоляции провода, способны сохранять свои эксплуатационные свойства при очень высоких температурах. Силиконовая резина обладает противопожарными свойствами, поэтому прогрев окружающей среды до 250°С абсолютно никак не сказывается на функциональности всей электрической системы. Если температура поднимается выше указного предела, провод сохраняет свою целостность, так как он не горит.
• Стабильным функционалом. При понижении и повышении давления среды, механических ударах, сильных вибрациях провод полностью сохраняет свои технические свойства, тем самым позволяя электрической системе функционировать на заданном уровне. Он не рвётся, не деформируется, сохраняя заданные формы.
• Устойчивостью к воздействию влаги, плесени, грибка. Структура провода, пропитка его защитных слоёв специальными составами позволяет использовать его для монтажа электропроводки в местах повышенной влажности. Появляется возможность подключить любую технику, без опасения функционального сбоя.

Какие бывают проблемы

Прежде чем приступить к монтажу проводки или подключению электроустановок, провод подвергается проверке на целостность и отсутствие обрыва жилы.

Данная операция проводится с помощью прибора «мультиметра»:

• для приведения прибора в рабочее состояние контактные щупы подключаются к соответствующим гнездам: черный — «com», красный — VΩ;
• переключатель переводится к указателю «проверка диодов»;
• проверяется работоспособность прибора путем контакта щупами между собой: должен сработать звуковой сигнал «прозвонка»;
• теперь щупы прикладываются к концам провода (бережная транспортировка проводника и его хранение происходит в скатках, с выведенными для проверки концами).

Вам это будет интересно Распаячная коробка

Обратите внимание! Звук зуммера сигнализирует о целостности токоведущей жилы, отсутствие сигнала — признак обрыва. Как правильно хранить и транспортировать провод

Как правильно хранить и транспортировать провод

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

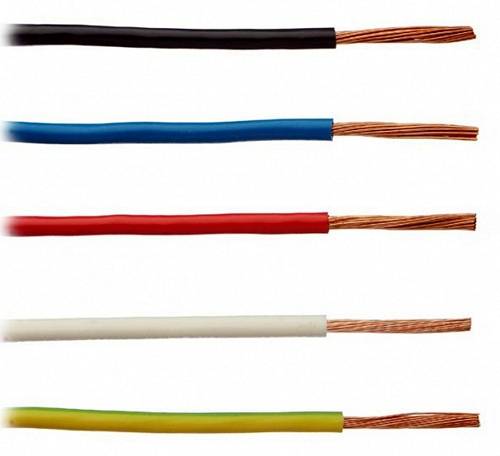

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

• Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется  при использовании на открытом воздухе и дорого обходится заказчикам.
• Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

• Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
• Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

• Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
• Силовые провода применяют внутри помещений для устройства электропроводки.
• Установочные.

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

• Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
• Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
• Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
• Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
• Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

• Количество жил: одножильные или многожильные изделия;
• Поперечное сечение жил проводника;
• Напряжение;
• Защитная оболочка и материал, из которого она выполнена;
• Изоляция, материал;
• Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.
