Как правильно подключить провода к мультиметру своими руками

Разновидности щупов по качеству

1. Бюджетные (любительские, базовые);
2. Фирменные (профессиональные).

Бюджетные

Самые дешевые щупы, которые входят в состав почти всех низких по стоимости мультиметров, снабжены изоляционной основой провода из поливинилхлорида (ПВХ), а держатели наконечников и штекерные элементы в них выполнены из пластмассы.

Внутрь удерживающей части к электроду из стали крепится высокотонкий провод, что не гарантирует долговечность изделия при неаккуратном обращении, так как эти наконечники зачастую могут оторваться, а кабель попросту оборваться. Отремонтировать вышедшие из строя бюджетные варианты щупов проблематично.

В разных моделях мультиметров щупы могут иметь различную посадочную глубину штекерного элемента и длину электрода. Толщина же электрода во всех изделиях одинаковая – 4 мм, что не позволяет использовать такие щупы при некоторых видах работ и измерений.

Базовые щупы из ПВХ в комплекте с измерителем электрических величин

Кроме этого не стоит забывать о минусах, присущих изоляции из ПВХ материала, которые заключаются в нижеследующем:

• кабеля щупов сохраняют свою форму при долгом нахождении в смотанном виде – неудобство при использовании;
• такая изоляция боится высоких температур и может легко повредиться тем же паяльником – низкая термостойкость;
• низкие температуры делают изоляцию жесткой, что может привести к деформации и трещинам на кабеле – боязнь мороза.

Фирменные

Щуп для мультиметра может быть исполнен из разнородных материалов. Надежные и высококачественные щупы, что применяются в профессиональных целях, должны соответствовать нижеследующим характеристикам:

• Провод для мультиметра должен быть исполнен из высокогибкой основы;
• Вход держателя для наконечника должен также быть гибким и обладать герметичностью, а жила в нем должна накрепко сидеть и противостоять непреднамеренным рывкам;
• Основание удерживающего элемента должно обладать низким коэффициентом скольжения, чтобы во время эксплуатации было комфортно держать щупы в руке. Для этого держатели должны быть покрыты дополнительным материалом, например, резиной или синтетическим каучуком.

Интересно знать. Самые популярные у профессионалов и электриков-любителей щупы изготовлены из силикона, так как обладают всеми требуемыми характеристиками.

Профессиональные щупы в большинстве случаев комплектуются специальными защитными колпачками для электродов и штекеров, которые препятствуют попаданию в элементы изделия грязи, а также защищают человека от получения колотых повреждений.

Внешний вид профессиональных щупов Fluke

Важно! Зачастую вводы держателей исполнены из пластика. Нужно следить, чтобы в таких изделиях на удерживающем элементе были выполнены определенные выемки, обеспечивающие нужную гибкость конструкции. Кабель таких изделий отличается высокими показателями гибкости, прочности, устойчивости к непреднамеренным рывкам и не трескается при эксплуатации на морозе

Кабель таких изделий отличается высокими показателями гибкости, прочности, устойчивости к непреднамеренным рывкам и не трескается при эксплуатации на морозе.

Рекомендуется заменять базовые щупы для мультиметра на профессиональные изделия от фирм: Fluke, Extech, UNI-T и другие. При неисправности, например, обрыве, возможен простой ремонт изделий этих фирм.

Токовые клещи постоянного тока — приставка к мультиметру своими руками. Описание

Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока.

Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока, которые вполне возможно сделать своими руками

Описание конструкции самодельных токовых клещей

Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.

Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

  Цена: 1520.00 руб.

  Цена: 5180.00 руб.

  Цена: 170.00 руб.

  Цена: 2550.00 руб.

Обратите внимание

С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.

Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.

Электронная схема токовых клещей

Принципиальная электрическая схема приставки к мультиметру изображена на рисунке 2. При протекании тока по электропроводу, вокруг него появляется магнитное поле, и датчик Холла фиксирует силовые линии, проходящие через него, и формирует некоторое постоянное напряжение на выходе.

Данное напряжение усиливается (по мощности) ОУ А1 и идет на выводы мультиметра. Соотношение напряжения на выходе от протекающего тока: 1 Ампер = 1 мВольт. Подстроечные сопротивления R3 и R6 — многооборотные. Для настройки необходим лабораторный блок питания с минимальным током на выходе около 3А, и встроенным амперметром.

Сперва подсоедините данную приставку к мультиметру и выставьте её на нуль путем изменения сопротивления R3 и среднем положении R2. Далее, перед любым измерением необходимо будет выставлять ноль потенциометром R2.

Затем на один из проводов, подсоединенный к данной лампе, зацепите «клещи» (рисунок 1).

Повышайте напряжение, до тех пор, пока амперметр блока питания не покажет 2 ампера. Подкрутите сопротивление R6 так, чтобы величина напряжения мультиметра (в милливольтах) соответствовала данным амперметра блока питания в амперах. Еще несколько раз проконтролируйте показания, меняя силу тока. Посредством этой приставки возможно мерить ток до 500А.

Варианты колпачков под щупы

Сменные колпачки для щупов можно приобрести в любом радиомагазине

Отдельные колпачки для наконечников контактов мультиметра можно приобрести в радиомагазине. Часто эти детали теряются, а хранение инструмента без них недопустимо, так как велик риск излома. Можно использовать варианты из подручных средств.

1. Берем обычный колпачок от гелевой ручки, внутрь наливаем термоклей.
2. Обязательно смазываем маслом или вазелином наконечник щупа.
3. Вставляем щуп внутрь изделия и ждем пока клеевая основа застынет.
4. Аккуратно вынимаем наконечник и вытираем смазку.

Далее делаем таким же образом второй колпачок.

Самодельный щуп на мультиметр с регулировкой

Те, кто пользуются мультиметром знают как неудобно померить показания небольших радиодеталей, блоков питания и т. д. Одной рукой нужно держать деталь, а второй два щупа, которые постоянно норовят сместиться. Сначала автор самоделки хотел приобрести готовый щуп с регулировкой, но большая цена, на такое приспособление заставила, задуматься о его изготовлении самостоятельно.

Инструменты и материалы: -Циркуль и две иглы к нему; -Два провода; -Термоусадочная трубка; -Клей; -Зажимы; -Паяльник; -Строительный фен.

Сначала необходимо разобрать циркуль. Необязательно разбирать так как автор, достаточно снять фиксаторы с нижней части циркуля и разъединить ноги.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как изготовить самодельные щупы?

Как мы говорили выше, многие предпочитают при поломке заводских щупов не покупать новые, а сделать их самостоятельно. Рассмотрим два популярных варианта изготовления самоделок.

Стандартные самодельные щупы

Для их изготовления понадобятся разборные авторучки (без стержней) и наконечники от дротиков для дартса.

Порядок работы таков:

• Разобрать авторучки и примерить к ним наконечники дротиков.
• Подобрав подходящие по размеру компоненты, вставить наконечники дротиков в ручки вместо стержней, предварительно нагрев их с помощью газовой горелки.
• Положить внутрь ручки кусочек припоя, предварительно смочив его паяльной кислотой и разогрев.
• Опустить туда кабель.
• Дождаться остывания припоя и фиксации элементов щупа.

Наглядно все устройство на видео:

Тонкие самодельные щупы для прокалывания изоляции

Теперь разберемся, как можно сделать тонкие щупы для мультиметра своими руками. Для этого нам понадобятся цанговые карандаши, использующие сменные грифели, и швейные иглы, подходящие по толщине.

Изготовление тонких щупов производится следующим образом:

• Припаять кабели к иголкам.
• Вставить иглы внутрь карандашей до попадания в центральную часть цанги. Чтобы при надавливании они не ушли внутрь, их в цангу следует вклеить.
• Припаять к кабелям штекеры.

На полученные изделия желательно натянуть цветную термоусадку. При работе с феном нужно быть осторожным, так как поток горячего воздуха может вызвать деформацию пластика.

В качестве защитных элементов можно использовать колпачки от ручек и карандашей.

На видео пример изготовления игольчатых щупов для проверки мелких деталей:

Необходимые детали

Это тестер, имеющий магнитоэлектрический механизм для измерения тока, поэтому он мерит только постоянный ток. Подвижная катушка со стрелкой крепится на растяжках. Применяется в аналоговых электроизмерительных приборах.

Найти на блошином рынке или купить в магазине радиодеталей проблем не составит. Там же можно приобрести и остальные материалы и компоненты, а также приставки к мультиметру. Кроме микроамперметра потребуется:

• десяток постоянных резисторов;
• один переменный резистор;
• гнездовой разъем на 12-16 контактов;
• кусок одностороннего стеклотекстолита;
• пара метров медного многожильного провода сечением 1 кв. мм;
• 40 см одножильного медного провода сечением 4 кв. мм;
• припой, канифоль, паяльник на 60 Вт.

https://youtube.com/watch?v=G09YaO8S0DM

Если человек решил сделать себе мультиметр своими руками, значит, других измерительных приборов у него нет. Исходя из этого, и будем дальше действовать.

Настройка мультиметра

Для диагностики целостности проводов на мультиметре необходимо выставить режим прозвонки. К измерительному прибору прилагаются два провода с щупами: красный и черный. Их нужно вставить в соответствующие для них гнезда: «СОМ» – для черного, «VωmA» – для красного. Таким образом, соблюдается полярность при измерении.

Для проверки исправности тестера щуп красного и черного провода нужно замкнуть друг с другом. Раздается характерный звонок – мультиметр готов к работе.

Показатели и их расшифровка

Во время проверки проводников на дисплее тестера появляются цифровые значения, по которым определяют наличие сопротивления в проводнике.

Во время проверки проводников появляются цифровые значения.

Звучит сигнал, и на экране отображается число «0» (или близкое к нулю) – проводник не поврежден.

Если звука нет, а прибор показывает «1» – в проводе разрыв.

Пределы величин

Если проверять целостность проводников на режиме «определение сопротивления», то необходимо выставлять пределы величин.

Подключение тестера

Мультиметр, выставленный в нужном режиме, подсоединяют двумя щупами к контактам проверяемого проводника. Для удобства щупы и концы провода иногда скрепляют металлическим зажимами – «крокодилами». Тестер сразу показывает результаты диагностики на экране.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от “родных” щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.

Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.

Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.

Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.

Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.

Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.

Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.

Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Изготовление тонких щупов

Также можно сделать тонкие щупы для мультиметра. Наиболее дешевый и простой вариант – это сделать их из корпуса ручек. Тут все очень схоже, только вместо зажимов понадобятся следующие детали:

• две ручки разного цвета;
• силикон;
• 2 щупа-иглы, размером 5-7 см, чтобы их можно было частично высунуть из нижнего колпачка ручки.

Остальное всё понадобится то же, что и в предыдущем варианте изготовления щупов для мультимтера. Штекеры подсоединяются так же, как было описано выше, а закрепление наконечников будущих щупов имеет несколько особенностей.

Для начала в верхних колпачках ручек делается по одной дырке. Это нужно для захода провода внутрь. Желательно чтобы их диаметр совпадал с диаметром провода. Далее нижнюю часть ручки разбирают и в неё вдевают иглу.

Иглу нужно спаять с проводом, который предварительно вдет в колпачок. Припой не стоит делать слишком толстым, но запаивать нужно надёжно. О процессе пайки также было рассказано выше.

Когда всё готово, в нижнюю часть ручки заливается силикон и пока он не затвердел, игла высовывается по уровню. В течение нескольких часов ее нельзя тревожить.

Можно это сделать таким образом. Сначала высунуть иглы на 4-5 см, после чего одеть колпачок. Таким образом, наконечники для щупов самостоятельно займут нужное положение. Когда силикон застыл, конструкция получается крепкая и удобная.

Необходимые детали

Это тестер, имеющий магнитоэлектрический механизм для измерения тока, поэтому он мерит только постоянный ток. Подвижная катушка со стрелкой крепится на растяжках. Применяется в аналоговых электроизмерительных приборах.

Найти на блошином рынке или купить в магазине радиодеталей проблем не составит. Там же можно приобрести и остальные материалы и компоненты, а также приставки к мультиметру. Кроме микроамперметра потребуется:

• десяток постоянных резисторов;
• один переменный резистор;
• гнездовой разъем на 12-16 контактов;
• кусок одностороннего стеклотекстолита;
• пара метров медного многожильного провода сечением 1 кв. мм;
• 40 см одножильного медного провода сечением 4 кв. мм;
• припой, канифоль, паяльник на 60 Вт.

Если человек решил сделать себе мультиметр своими руками, значит, других измерительных приборов у него нет. Исходя из этого, и будем дальше действовать.

Разновидности щупов

В продаже существуют несколько разновидностей щупов для мультиметра. Основными видами являются: универсальные, бюджетные и фирменные. Отличительными особенностями их друг от друга являются:

• стоимость изделий;
• функциональная направленность; размеры проводов и наконечников;
• качество данной продукции.

Необходимо добавить, что лучше приобретать щупы в специализированном магазине.

Универсальные

Это обыкновенные щупы, имеющие набор дополнительных насадок, которые добавляют мультиметру дополнительные функции.

Некоторые виды мультиметров комплектуются зажимами-крокодильчиками, как съемными, так и вспомогательными элементами к основным наконечникам. Так существуют наборы наконечников, имеющих разную модификацию. Мастер сам совершает выбор в сторону тех моделей наконечников, которые делают измерительный процесс более удобным.

Частовстречающимися добавочными насадками являются: щипцы, крокодилы, крючки, а также клеммные переходники. Данные варианты при упрощении измерительного процесса, делают универсальные виды более дорогими. Преимуществом таких моделей щупов являются проводники, имеющие хорошую гибкость.

Фирменные

Производители таких видов при производстве используют более качественные и высоконадежные материалы. Провода фирменных щупов имеют хорошую гибкость. Держатель наконечников обладает отличной герметичностью, при этом жила сохраняет устойчивость. Поверхность таких щупов произведена из резины, что исключает скольжение руки при производстве измерения.

Иногда вводные части держателей производятся из пластика. Все фирменные изделия имеют колпачки на штекерах и электродах, защищающие детали щупов от загрязнений.

Фирменные модели отличаются от других видов высокой надежностью, гибкостью и удобством.

Бюджетные

Эти устройства являются наиболее простыми и недорогими. Они входят в комплект самых дешевых видов мультиметров. Провода щупов сделаны из ПВХ, а остальные части произведены из пластмассы. Такие щупы очень тонкие и хрупкие, поэтому обращаться с ними нужно очень бережно, в противном случае они быстро порвутся. Щупы каждой модели имеют свой размер.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков. В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

Вариант первый: делаем щуп на основе авторучки и наконечника дротика, алгоритм действий следующий:

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик

Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла. Принцип изготовления практически такой же, только провод припаивается к иголке. Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.

Наконечники-«крокодилы»

Этот вариант наконечника тоже имеется на современном рынке и пользуется немалым спросом. В ряде случаев он оказывается предпочтительнее острых электродов. Размер «крокодила» может быть различным, но в любом случае он должен иметь надежную оболочку из диэлектрического материала.

В форме «крокодилов» могут выполняться присоединительные наконечники, идущие в качестве дополнительного элемента для стандартного щупа. Зачастую в состав комплекта к мультиметру входят наконечники в форме пристегивающихся «крокодилов», которые при необходимости можно как отсоединять, так и пристегивать.

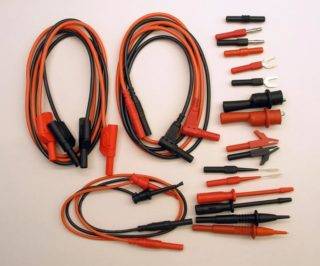

Необходимо упомянуть также о комплектах, которые включают в себя несколько разных наконечников. Приступая к работе, мастер сам выбирает из них нужный и ввинчивает его как насадку. Такая возможность позволяет в ряде случаев значительно облегчить измерительный процесс. Так, к примеру, крокодил можно подключать по очереди к различным участкам тестируемой электроцепи, в то время как другой наконечник в качестве клеммы крепится на «массу».

Специалисты, работающие с компонентами выводов, предпочитают наконечники, выполненные в форме зажимов и крючков. С помощью таких элементов удобно производить измерительные работы на печатных платах, а также удерживать на месте во время измерений компоненты выводов. Эти наконечники так же, как иглы и крокодилы, могут входить в комплект поставки.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра.

1. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:
2. напряжение: постоянное и переменное;
3. ток: постоянный и переменный;
4. сопротивление;
5. параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~).

Постоянный ток: А-, переменный: А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20 A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном. Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись).

Эти обозначения следует выучить наизусть, как таблицу умножения, и никогда не забывать. Это поможет не только правильно пользоваться мультиметром, получать достоверные результаты измерений, но и убережет прибор от выхода из строя при неправильном пользовании.

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом – измерительный щуп, не очень, правда, удобной конструкции.

Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке.

Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10 A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке.

На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше. Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Ошибка №4 – Выбор неправильного диапазона

Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.

Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.

Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.

На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.

Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.

Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.

Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.

А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!

Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).

После чего суют щупы в розетку.

Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.

Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.

Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.

Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.

В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.

Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака). Подробнее

Виды по назначению

Мультиметр dt 830b

Важной частью щупа для мультиметра является наконечник, который, в основном, и определяет назначение изделия. Набор щупов и наконечников к ним от компании Fluke

Набор щупов и наконечников к ним от компании Fluke

По назначению щупы можно разделить на следующие самые распространенные виды:

• универсальные варианты, на которые надеваются различные наконечники;
• тонкие щупы для SMD-монтажа;
• крокодилы;
• щупы-пинцеты для проверки SMD;
• термопара для мультиметра (щуп для измерения температуры);
• щупы в виде всевозможных зажимов, крючков для электроники.

Щупы для SMD-монтажа

Работа с SMD-элементами требует частого проведения измерений мультиметром. Справиться с этим могут только специальные для этого приспособления, которые отличаются очень тонким наконечником-иглой из стали или латуни, что могут в течение длительного временного периода выдерживать электронапряжение даже в 500-600В. Ими можно пронзать изоляцию кабельной продукции, соскребать паяльную маску на электросхеме для дальнейших измерительных мероприятий.

Проверить тестером или мультиметром нужные параметры мелких SMD-элементов на плате или микросхеме, выполняя ремонт техники, можно специальными щипцами, которые похожи на пинцет. Использование таких пинцетов гарантирует качество контакта, так как при измерении они плотно зажимают компонент.

Внешний вид щупов-пинцетов для проверки SMD-элементов

Отличительной особенностью этих изделий является довольно короткий кабель, но для этих целей другой и не нужен.

Зажимы-крокодильчики

Весьма распространённым вариантом наконечников этого изделия являются крокодилы в виде зажимного механизма. Такие крокодильчики могут иметь различные габаритные параметры, но во всех случаях они отличаются надежной оболочкой с диэлектрическими свойствами.

Внешний вид наконечников-крокодилов

Такие наконечники могут выступать в качестве вспомогательного элемента к универсальным приспособлениям, какие при надобности просто пристегиваются к нему. Крокодилами очень удобно удерживать тонкие и неудобные контакты мелких элементов, которые из-за своей формы надежно их фиксируют.

Совет. Рекомендуется для профессиональной деятельности приобретать универсальные проводки с набором разнообразных наконечников, который в значительной степени упростит процесс измерений и предупредит их частый ремонт. В таком случае наконечники являются насадками, которые просто ввинчиваются в держатель.

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.
