Как соединить одножильный и многожильный медный провод

Способы соединения многожильных проводов

Прежде чем выбирать тип, как соединить многожильные кабели, необходимо учитывать, что большие нагрузки и площади сечений более 16 мм² не позволяют применять скрутку элементов – это ненадежно и неправильно. Необходимо использовать наконечники для клеммников. Но для освещения, подключения бытовых агрегатов, провода берутся сечением до 4 мм². Для соединения таких многожильных кабелей используется несколько способов.

  1. Скрутка. Таким методом очень просто состыковать многожильные провода из меди. Параллельное соединение позволяет получить надежный контакт элементов для протекающего в системе тока, но при этом низкая стойкость к разрыву и вибрациям.
  2. Навивка. Процесс последовательного соединения двух проводов. Такой метод используется при подключении кабеля к главной линии.
  3. Бандаж. При этом дополнительным элементом к способу для скрутки служит отдельный кусок проволоки, которым обертываются концы состыкованных кабелей, обеспечивая большую стойкость на разрыв.

После скрутки проводов специалисты рекомендуют выполнять их опрессовку в наконечнике или просто спаять. Это позволит значительно повысить качество контакта и надежность стыковки многожильных кабелей при эксплуатации.

Соединение одножильных проводов

Выбирая любой вариант последовательной стыковки кабелей с различными диаметрами, необходимо учитывать, что величина максимального тока выбирается по сечению провода с меньшей характеристикой.

  1. Скрутка. С концов двух проводков удаляется изоляционный слой и очищенные жилы аккуратно скручиваются. Используя специальные колпачки или изоляцию из ПВХ, изолируется участок скрутки.
  2. Пайка. Это более надежное соединение, гарантирующее хороший контакт проводов с небольшим сопротивлением. Пайка производится с использованием простого припоя из олова и свинца, и канифоли.
  3. Установка клеммных колодок для изоляции контактных пластин. Такие устройства помогают соединять в коробке провода из меди с алюминиевыми. При этом клеммники могут быть с затягивающими болтами или с пластинами, которые прижимают провода более надежно.
  4. Ответвительный сжим. Схема процесса достаточно простая: три металлические пластинки с винтами размещаются в изолирующей коробочке. В нее с одной стороны заходит кабель от магистральной линии, с другой – ответвительный. Винты сжимают пластины, между которыми расположены, предварительно зачищенные, концы проводов. Такой метод часто применяется при стыковке кабелей из разных материалов – меди и алюминия.
  5. Пружинные клеммы. Это наиболее быстрый и надежный тип соединения кабелей, которые крепятся не болтами, а зажимами в виде пружин.

Выбирая вариант скрутки кабелей, необходимо учитывать, что недопустимо его применять при стыковке проводов из разного материала – алюминия с медью. Для их соединения берутся клеммные колодки.

Соединение одножильных и многожильных проводов

Если вам требуется состыковать одножильный кабель с многожильным, прежде всего следует определить материалы их изготовления. Медь и алюминий после длительного контакта начинают взаимодействовать. Это станет причиной окисления и нарушения контакта в узле. В результате произойдет нагрев, и возникнет ситуация, приводящая к аварии. Соединение элементов из различных материалов следует выполнять, используя болтовой или клеммный вариант подключения, чтобы создать монолитную конструкцию.

При соединении одножильных и многожильных проводов из меди, можно воспользоваться такими способами, как:

  • скрутка;
  • клеммник;
  • скрутка с дальнейшей пайкой;
  • надевание наконечника под болт и последующее их опрессование.
    Любое соединение электрических кабелей должно быть тщательно заизолировано изоляционной лентой или специальной термоусадкой.

Способы соединения

Различные виды соединения проводов Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

  • зажимы;
  • клеммы;
  • опрессовка;
  • пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов

Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Метод прессовки

Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации

Важно лишь правильно подобрать тип гильзы и нажимное усилие

Метод сварки

При сварке проводов используется оловянный припой Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

  • Расплавление оконцевания многожильного провода.
  • Соединение расплавленного проводника с одножильным отрезком.

Пайка

Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

Строительный портал №1

То что сила тока и проводимость лучше это факт, а есть ли научное объяснение и величина разности в медных проводах одножильных и многожильных по токопроводимости.

Почему на одинаковом сечении проводимость будет лучше или хуже, медь она и в Африке медь. Разница если только по поверхностным токам, у многожильных чуть больше, из- за большей суммарной площади. Но основная разница по моему только в мягкости. Попробуй что- нибудь сварить сантиметровым медным одножильным проводом, и разница сразу обнаружится. И пожалуй у многожильных теплоотдача чуть больше, из- за большей поверхности соприкосновения с атмосферой. Цена одножильных чуть меньше многожильных

Разница в проводимости в бытовой проводке не такая существенная, чтобы обращать на неё внимание. Выбирайте по удобству монтажа

автор вопроса выбрал этот ответ лучшим

11 месяцев назад

Именно из “научных” аргументов, в отношении разницы одно и многожильных проводников, нашел только информацию о ГОСТовских критериях по сопротивлению, предъявляемых к проводникам разной гибкости, а значит и одно и многожильным проводам.

У одножильного проводника сопротивление должно быть меньше. Так например у одножильного провода сечением 1 квадрат, сопротивление на 1 км. составит 18,1 ОМ, однако как проводник 5 класса гибкости, при том же сечении может иметь сопротивление уже 19,5 Ом.

Пожалуй научное объяснение на этом исчерпывается и начинается практическое.

Одножильные проводники обычно называются “установочными” Это значит что после этого они ни будут подвергаться перегибанию или вытягиванию. Они для стационарной работы.

Основным (да пожалуй и единственным) достоинством многожильного проводника, является его гибкость. Возможность высокого осевого изгибания. Это очень актуально например для проводов сечением выше 10 квадратов. Именно по этой причине именно они и применяются в проводах питания бытовых переносных приборов – чайниках, пылесосах, фенах, утюгах и т.п.

Предлагаю посмотреть вот это видео, в котором изложены соображения по поводу выбора типа провода для варочной панели – многожильного или моножильного.

8 месяцев назад

У одножильных проводов такой параметр, как погонное сопротивление, больше, чем у многожильного провода, примерно на 15-20%, в зависимости от марки электрокабеля (основной параметр – количество и толщина проволоки).

Не стоит забывать ещё и то, что одножильный провод вмещает больший объём металла, чем многожильный такого же диаметра. По этой причине сравнивать именно одинаковое сечение будет не правильным.

Но если уже начали сравнивать, то лампочка, подключенная к одножильному кабелю загорится раньше, чем лампочка, подключенная к многожильному кабелю, при равной длине.

Кроме сопротивления, одножильный кабель хуже многожильного, так как хуже гнётся и его тяжелее прокладывать, остальные параметры практически одинаковые.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров

Важно правильно подобрать зажим, иначе контакт будет ненадежным

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты


Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

Соединение одножильного и многожильного провода

Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода

В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции

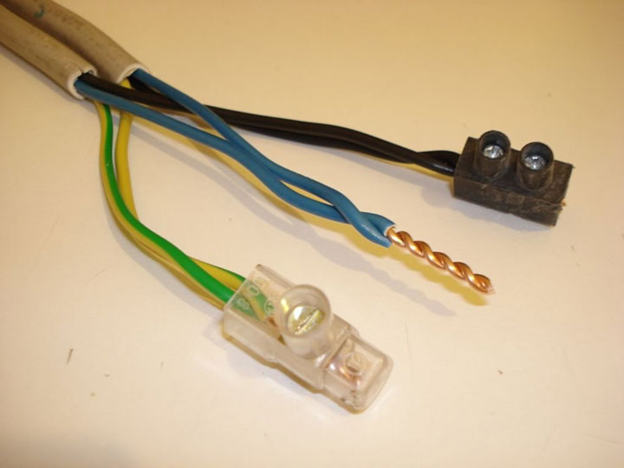

Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:

  1. Скруткой, как указано на фото ниже.
  2. Скруткой с последующей пайкой.
  3. С помощью клеммника.
  4. Надев наконечники под болт и опрессовав их.

После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.

Но так как скрутки запрещены согласно главы 2.1 ПУЭ п. 2.1.21 этот способ подойдет для временного соединения. Лучше сделать колечки, залудить их и соединить под болт, или использовать наконечники с кольцевыми клеммами. Также можно использовать клеммники типа WAGO.

Способы соединения


Различные виды соединения проводов Из разрешенных методов ПУЭ разрешает создавать контакт следующими способами:

  • зажимы;
  • клеммы;
  • опрессовка;
  • пайка, сварка.

Соединение скруткой запрещено. Это связано с тем, что контакт будет подвергаться температурному воздействию. При росте температуры материал расширяется, при охлаждении наоборот сужается. Так как контакт ничем не закреплен, он быстро выйдет из строя и разрушится. Скручивание может использоваться только вместе с другим способом соединения – например, сваркой или пайкой.

Метод сжимов


Соединительные клеммы WAGO Этот способ включает в себя винтовые и болтовые соединения, а также контакт с помощью зажимов Wago. Такие механизмы позволяют соединить одножильный и многожильный медный провод. На данный момент такой способ является самым распространенным и удобным. К преимуществам можно отнести невысокую стоимость, надежность, простоту процесса и отсутствие необходимости покупки дополнительного оборудования.

Лучше соединять таким способом провода с сечением до 25 кв.мм. Проводники с большим сечением требуют другого соединения или нужно будет учитывать нюансы при контакте методом сжимов.

Винтовое соединение используется для кабелей небольшого сечения. Его суть заключается в установке двух проводников в латунную трубку и зажимании каждого отрезка своим винтом. При соединении одножильного и многожильного кабелей есть риск повреждения тонкой проволоки. По этой причине рекомендуется защищать их с помощью специального наконечника. Существуют специальные клеммы с зажимной площадкой, для которых применение наконечников не требуется. Они обеспечивают качественный зажим без повреждения проволоки по всему сечению трубки из латуни.

Метод прессовки


Варианты опрессовки проводов Опрессовка проводов осуществляется с использованием специального инструмента – клещей. Он бывает ручной и гидравлический. Для проводников с небольшим сечением подходят ручные клещи.

Также потребуются специальные гильзы из меди, алюминия или латуни. Подбираются под соответствующий материал жил кабеля. Если нужно соединить несколько многожильных проводов перед клеммником, применяются наконечники.

Прессовка применяется для любых видов кабелей – многожильных, одножильных, их комбинации

Важно лишь правильно подобрать тип гильзы и нажимное усилие

Метод сварки


При сварке проводов используется оловянный припой Сварка проводов – самый надежный и долговечный способ соединения. Его недостаток заключается лишь в сложности реализации своими руками, так как для работы потребуется профессиональный сварочный аппарат. Также предъявляются требования к опыту мастера – в случае отсутствия необходимых навыков следует выбрать другой способ соединения или доверить работу профессионалу.

С помощью сварочного аппарата расплавляются концы жил. Когда они застывают, образуется единое целое между двумя отрезками и обеспечивается качественный контакт. С помощью такого метода можно соединять неограниченное число проводников в одной точке. Но нужно понимать, что при контакте одножильного и многожильного кабеля будут возникать сложности. Мастер должен будет выполнить несколько дополнительных шагов перед сваркой. Подключение четырехжильного провода к одножильному:

  • Расплавление оконцевания многожильного провода.
  • Соединение расплавленного проводника с одножильным отрезком.

Пайка


Пайка проводов Для пайки двух отрезков кабеля также потребуются дополнительные инструменты – паяльник, канифоль, припой, паяный жир. Мастер должен уметь паять, иначе надежный контакт обеспечить не получится.

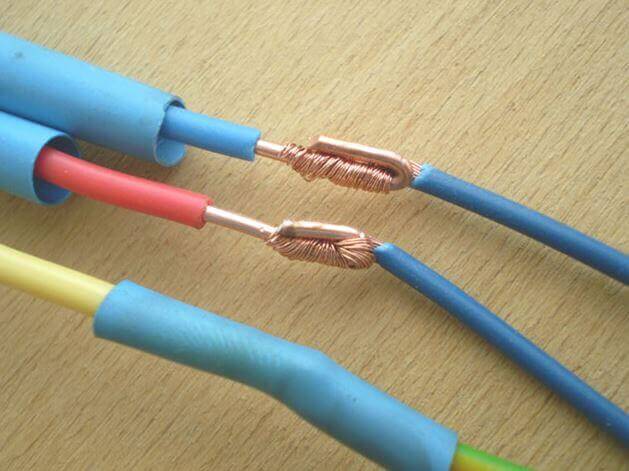

Как скрутить многожильный провод вместе с одножильным:

  1. Зачистка от изоляции.
  2. Обработка поверхности обоих проводников канифолью.
  3. Наматывание многожильного кабеля на одножильный.
  4. Сгибание одножильного кабеля, обжимание пассатижами.
  5. Обработка места паяльным жиром и припоем.

Также существует вариант соединения, когда обработка жиром и канифолью производится отдельно для каждой части провода. Затем проводники соединяются параллельно и место контакта обрабатывается припоем.

Одножильные проводники соединить проще. Для этого их достаточно зачистить от изоляции и обработать канифолью. Затем кабели нужно спаять. Если для соединения берется луженый одножильный проводник, обработка канифолью не требуется.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

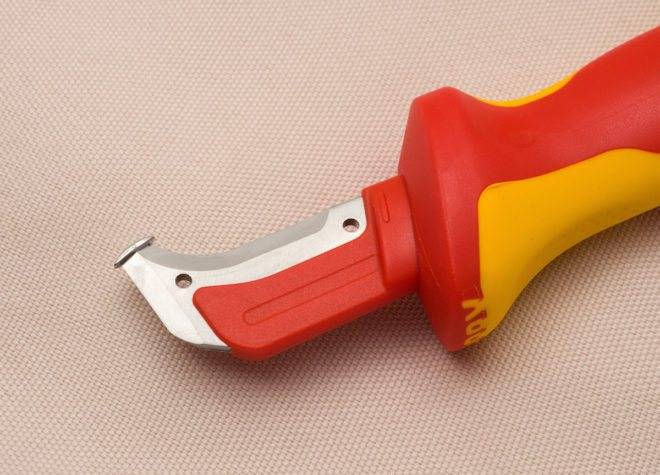

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Из чего состоит провод или кабель

Как известно, провод и кабель – разные продукты, но в рамках статьи обращать внимание на это не будем. Любой проводник состоит из токоведущей жилы, которая может быть оголена или покрыта одно-, двухслойной изоляцией

Последняя производится из диэлектриков, к которым относят поливинилхлорид, каучук, фторопласт и полиэтилен. Есть более специфические изоляционные материалы, добавляющие проводу различные свойства (например, позволяющие погружать изделие в воду на определенную глубину). Жилы изготавливаются из алюминия или меди. Последний металл считается более современным и надежным.

Жилы могут отличаться по структуре:

  1. Однопроволочные являются более жесткими. В их состав входит один цилиндрический/секторный прут. Нередко однопроволочные именуются монолитными.
  2. Многопроволочные жилы характеризуются повышенной гибкостью (мягкостью). Их конструкция подразумевает использование семи и более тонких проволочек. Точное число проволок зависит от конкретной модели кабельной продукции и прописывается в ТУ или ГОСТ. В основном количество проволок подбирается в зависимости от требуемого поперечного сечения или класса гибкости.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения

Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание. Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление

А раз у нас есть сопротивление — это обозначает нагрев.

  • Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
  • В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
  • Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Почему скрутка не лучший вариант

Надёжность и качество соединения двух проводов зависит от площади контакта между ними. Алюминий, из которого изготавливались провода для электропроводки в советское время, достаточно пластичный металл и при скручивании концов алюминиевых токоведущих жил они деформируются.

Это делает площадь контакта больше, что уменьшает нагрев соединения и увеличивает срок службы скрутки.

Медь более жёсткая и для её деформации необходимо приложить бОльшие усилия, поэтому медные провода в скрутке имеют меньшую площадь контакта.

В результате соединение при протекании электрического тока начинает нагреваться, а при его отсутствии остывать. Такие циклы нагрев-остывание сопровождаются тепловым расширением и сжатием, что ослабляет скрутку, провода в которой кроме собственной упругости ничем не прижимаются друг к другу. Ослабленная скрутка нагревается ещё сильнее, что ускоряет процесс разрушения до полного выхода из строя.

Поэтому скрутку допускается применять только в качестве промежуточного этапа перед пайкой или сваркой. В других случаях для соединения проводов необходимо использовать другие способы сращивания.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Вывод

Современные способы монтажа позволяют выполнять качественные контактные соединения одножильных и многожильных проводов. Выбор оптимального способа коммутации зависит от условий выполнения монтажных работ и условий эксплуатации проводки.
