Как подобрать кондиционер по мощности

Выбрать подходящую для дома климатическую систему – трудоемкий процесс.

При этом следует брать во внимание следующие параметры:

  1. Площадь комнаты.
  2. Уровень мощности прибора.
  3. Силу имеющейся электропроводки.
  4. Систему вентилирования помещения.

Тем не менее, при внимательном рассмотрении всех этих параметров можно найти «золотую середину», подобрав необходимую для дома технику.

Для комнаты

При расчете холодопроизводительности кондиционера в комнате необходимо ориентироваться на уровень мощности прибора. Чем она приемлемее, тем будет быстрее производиться охлаждение, а значит, в квартире будет оптимальным климат.

Уровень производительности устройства в комнате зависит от следующих параметров:

Размеры и количество окон

Через стекло оконных проемов внутрь проникают лучи солнца, нагревающие воздух внутри комнаты. Поэтому производя подбор соответствующей сплит-системы необходимо учитывать оконную площадь, выходящую на солнечные стороны.

Показатель площади

Согласно принятым нормам каждые 10м2 объема комнаты требуют затрат мощности кондиционера в 1 кВт

Если данный параметр не брать во внимание, в помещении будет недостаточный либо избыточный уровень холодопроизводительности. В результате в комнате даже при работе климатического прибора будет жарко либо холодно!

Число жителей

Важно вести учет постоянного количества человек, находящихся в комнате. В течение суток человеческому телу свойственно выделение до 100 Вт тепла, если он находится в состоянии покой. При физической активности этот параметр удваивается! Так, для комнат, где постоянно находится не менее 2-х человек, нужна система с холодопроизводительностью не менее 200 Вт мощности

При физической активности этот параметр удваивается! Так, для комнат, где постоянно находится не менее 2-х человек, нужна система с холодопроизводительностью не менее 200 Вт мощности.

Уровень потолка

Расчет мощности кондиционера для квартиры следует производить с учетом высоты потолков. При их размещении на уровне более 3-х м. необходима климатическая система с некоторым запасом холодопроизводительности.

Подбирать сплит-систему для комнаты следует и при учете:

  • внешнего вида агрегата;
  • функциональности;
  • сроков эксплуатации.

Выбирать климатическую систему для комнаты желательно с учетом этажности квартиры. При ее размещении на последних этажах, температура внутри всегда будет выше из-за близкого расположения крыши.

Вам будет интересно: Ошибки в кондиционерах разных моделей

Другой площади помещения

Грамотно подобрать климатическую систему для любой площади помещения можно с помощью онлайн-калькулятора, имеющегося на многих сайтах в виртуальном пространстве.

Работать с ним очень просто:

  1. Рассчитываем площадь необходимого пространства.
  2. Узнаем высоту потолков с количеством оконных проемов
  3. Забиваем данные параметры в определенные поля на экране.
  4. Нажимает на окошко «рассчитать».
  5. Получаем готовый результат для отдельного строения.

Еще есть специальные таблицы, помогающие правильно подобрать описанную технику для каждого конкретного случая. Внимательно вчитываясь в их значения, можно грамотно выбрать требуемый показатель мощности для любого помещения. При грамотном выборе сплит-системы можно без переплат за электроэнергию обеспечивать наиболее благоприятную температуру для всей семьи.

Формулы для расчета воздухоохладителя

Самой распространенной ошибкой при расчете мощности охладителей воздуха и кондиционеров является расчёт по начальной и конечной температуре. Такой подход НЕ учитывает изменение влажности (возможное осушение воздуха), а потому даёт неверный результат. Правильный расчет основывается на значениях энтальпий, а не температур!

Синим закрашена область, в которую может происходить процесс охлаждения чисто теоретически. На практике эта область гораздо меньше (закрашена желтым)

Формула холодильной мощности воздухоохладителя, кондиционера или фанкойла:

N = G [м3/ч] · (i2 – i1) / 3, где

  • 3 – коэффициент, который учитывает плотность воздуха и перевод часов в секунды и другие величины;
  • G – расход воздуха, выраженный в м3/ч;
  • i1, i2 – начальная и конечная энтальпии воздуха, кДж/кг.

Методика расчета мощности охлаждения кондиционера

Расчет мощности охлаждения Q (кВт) производится по следующей формуле:

Q = Q1 + Q2 + Q3, где Q1 — теплопритоки от окна, стен, пола и потолка; Q2 — сумма теплопритоков от людей; Q3 — сумма теплопритоков от бытовых приборов. Рассмотрим подробно каждый показатель:

  • Q1 = S × h × q / 1000, где S — площадь помещения (м²); h — высота помещения (м); q — коэффициент (Вт/м³) (q = 30 для затененного помещения; q = 35 при средней освещенности; q = 40 для помещений, в которые попадает много солнечного света).
  • Q2 = 0,1 кВт — в спокойном состоянии; 0,13 кВт — при легком движении; 0,2 кВт — при физической нагрузке.
  • Q3 просчитывается из учета теплопритоков: 0,3 кВт — от компьютера; 0,2 кВт — от телевизора. Для других приборов значение принимается равным 30% от максимальной потребляемой мощности.

Дополнительные параметры, которые необходимо учитывать при выборе кондиционера

Решить данную проблему не сложно. Проветривать помещение с включенным кондиционером можно в любое время, но при этом следует не забывать закрывать входную дверь в помещение (чтобы не создавать сквозняков). Также необходимо данный нюанс учесть и при расчете мощности системы. С этой целью Q1 повышаем на 20% для компенсации тепловой нагрузки от приточного воздуха. Необходимо понимать, что с увеличением мощности повысятся и расходы на электроэнергию. По этой причине кондиционеры не рекомендуют использовать во время проветривания помещений. При максимально высокой температуре (летняя жара) кондиционер может и не поддержать заданную температуру, поскольку тепловые притоки могут оказаться слишком сильными.

Если охлаждаемое помещение расположено на верхнем этаже, где нет чердака, то тепло от нагреваемой крыши будет передаваться в помещение. Теплопритоки потолка будут гораздо выше, чем стен, поэтому увеличиваем мощность Q1 на 15%.

Значительную роль играет и большая площадь остекления окон. Проследить за этим довольно просто. Достаточно измерить температуру в солнечной комнате и сравнить ее с остальными. Во время обычного расчета предусмотрено наличие оного окна в комнате, площадью до 2 м2. Если площадь остекления превышает допустимое значение. То на каждый квадратный метр остекления добавляют в среднем 100-200 Вт.

Для работы в широком диапазоне тепловых нагрузок хорошо подходит инверторный кондиционер. Он имеет переменную мощность охлаждения, поэтому способен создать комфортные условия в данном помещении.

Пример расчета мощности охлаждения кондиционера

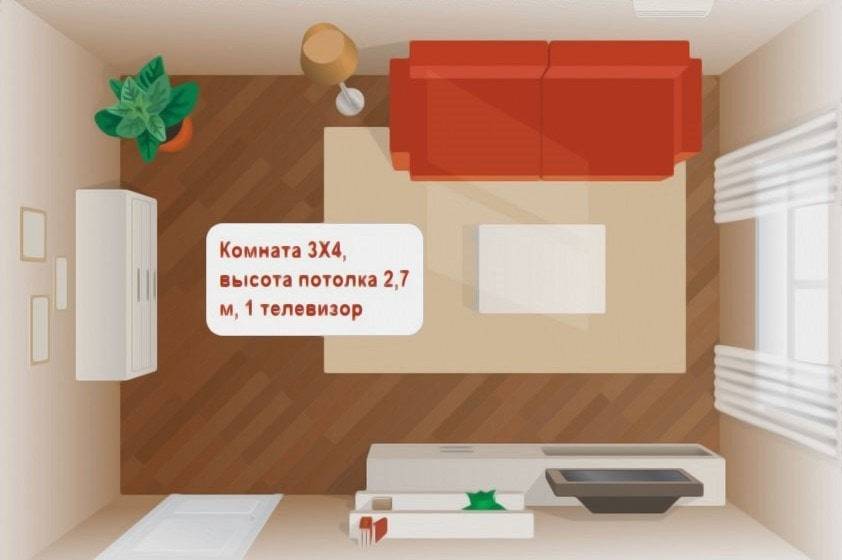

Рассчитаем по формуле охлаждающую мощность кондиционера для комнаты площадью 12 м² с высотой потолков 2,7 м в которой проживает один человек, а также есть телевизор. Комната расположена на солнечной стороне.

Коэффициент q для солнечной стороны принимается равным 40. Q1 = S × h × q / 1000 = 12 м² × 2,7 м × 40 / 1000 = 1,3 кВт.

Q2 = 0,13 кВт для одного человека при легком движении.

Q3 = 0,2 кВт для телевизора. Стоит отметить, что если в комнате находится другая техника, выделяющая тепло, то Q3 для нее берется равным 30% от потребляемой мощности. И, например, если имеется холодильник, который по паспорту потребляет 0,2 кВт, то Q3 (холодильника) = 0,2 × 0,3 = 0,06 кВт. В данном случае показатель незначительный, но если тепловые притоки от бытовой техники значительные, то вносите соответствующие корректировки в калькулятор (0,4 кВт — в калькуляторе можно задать как 2 телевизора, 0,5 кВт — 1 телевизор + 1 компьютер).

Получаем расчетную мощность кондиционера:Q = Q1 + Q2 + Q3 = 1,3 кВт + 0,13 кВт + 0,2 кВт = 1,63 кВт.

Для получения рекомендованной мощности охлаждения увеличим полученное значение на 20%: Qrange = 1,63 кВт × 1,2 = 1,96 кВт.

Как рассчитать мощность кондиционера?

Расчет потребления электроэнергии кондиционером зависит от многих показателей, в том числе от:

  1. количества квадратных метров в помещении;
  2. чиcла людей и домашних питомцев, проживающих в комнате;
  3. теплоизоляции помещения;
  4. степень поступления солнечных лучей в помещении;
  5. объемных характеристик кондиционируемой площади;
  6. геометрии и конфигурации;
  7. количество и мощность электроприборов в помещении:
  8. наличия и количества дверных и оконных проемов.

Для того, чтобы определить требуемую мощность прибора, используются специальные расчетные формулы, которые измеряют тепловую энергию в ваттах.

Специалисты, работающие в данной отрасли, придерживаются мнения, что общий стандарт рекомендуемой мощности воздушного охлаждения на каждые 10 квадратных метров площади составляет 1кВт. Также на каждого проживающего там человека добавляется еще 0,1 кВт.

Способы расчета

Профессионалы различают точный и приблизительный расчет мощности кондиционера. Сначала производят приблизительный расчет, а уже на месте установки делают окончательную доработку. Следует заметить, что корректными расчеты могут считаться только для одного помещения. В том случае, когда устройство должно обслуживать смежные комнаты, неизбежно возникает перекос температурного режима и проветривания: вблизи от кондиционера гуляет сквозняк, а в отдаленных местах сохраняется духота.

Также нужно учитывать, что совершенные вычисления являются актуальными исключительно для средних, до 70-80 квадратных метров, помещений в зданиях капитальной постройки: коттеджей, городских квартир в многоэтажных домах, офисов.

Метод расчета мощности охлаждения содержит показатель Q, который основан на суммировании всех возможных источников тепла:

Q = Q1 + Q2 + Q3,

Первый показатель Q1 — это тепло, входящее в помещение от окна, потолка, стен и пола. Рассчитываем по формуле: Q1 = S * h * q / 1000, где

h — высота помещения (м);

S — площадь помещения (кв. м);

q — вариативный коэффициент, который колеблется между 30 – 40 Вт/ м?:

  1. средняя освещенность = 35;
  2. затененное помещение — q = 30;
  3. светлые помещения с большим количеством солнечных лучей q = 40.

Второй показатель Q2 – это теплопритоки от присутствующих в кондиционируемом помещении людей:

  1. пассивное состояние — 0,10 кВт;
  2. при ходьбе — 0,13 кВт;
  3. при совершении активных действий — 0,20 кВт.

Q3 – это генерируемые бытовой техникой теплопритоки в суммарном выражении:

0,3 кВт — величина, получаемая от персонального настольного компьютера;

0,2 кВт — величина, получаемая от жидкокристаллического телевизора.

Специалисты по установке кондиционеров учитывают все электроприборы, находящиеся в помещении. Считается, что любой агрегат выделяет во внешнюю среду треть потребляемой мощности.

Итак, начинаем расчет мощности кондиционера. Он состоит и нескольких этапов:

  • Определяем высоту потолка. Если этот параметр является стандартным 2,50-2,70 метра, то формула не требует корректировки.
  • Определяем площадь помещения. Тут все, как всегда: ширину комнаты умножаем на ее длину.

Теперь рассчитываем:

Q (теплопритоки) = S (площадь помещения) * h (высота помещения) * q (средний коэффициент 35 — 40 Вт/кв. м).

Дано: помещение площадью, например, 20 квадратных метров и с потолком на высоте 2,7 метра, окна с южной стороны, проживают или часто бывают 3 человека, при этом в комнате имеется торшер с одной лампочкой и плазменный телевизор, производим расчет:

Q суммарное =20х2,7х40+3х130+200+300= 2100+390+500=2990вт

Ответ: Мощность охлаждения должна равняться 2.99 кВт или 2990 Вт

Чтобы подобрать оптимальную модель техники на данное помещение, следует ориентироваться на мощность несколько выше, например, кондиционер с параметром мощности на 3,5 кВт.

Что касается энергопотребления, то это не значит, что мощность кондиционирующего устройства будет находиться в прямой зависимости к уровню потребляемой электроэнергии. Совсем наоборот, данный прибор съест в два, а то и в четыре раза меньше электричества. Например, подобранная модель с мощностью 3,5 кВт потребует не более 1,5 кВт электричества.

Итак, на помещение в 20 квадратных метров будет оптимальной покупка кондиционера линейки Fujitsu General с указанной мощностью.

В том случае, когда расчет делается для производственного помещения или большого офиса со множеством работников, лучше обращаться к специалистам, потому что там нужно учитывать влияние и других существенных параметров.

Если расчет не получается выполнить самостоятельно, то всегда можно воспользоваться услугами виртуального калькулятора, расчеты которого оказываются верными в 99% случаев. Просто введите туда все требуемые размеры, характеристики и количества единиц, и вы получите результат в виде рекомендации.

Как влияет помещение на выбор?

Иногда именно эти параметры и оказываются приоритетными, когда за выбором занят не очень подготовленный человек. На степень охлаждения окружающего воздуха влияет еще тепловыделение работающей техники, людей, постоянно находящихся в помещении. А еще надо учитывать степень прогрева стен, окон с улицы, их теплопроводность. Бывают случаи, когда окна на солнечной стороне не защищенные жалюзи или большое количество людей внутри кабинета приводили к заметному повышению температуры окружающего воздуха несмотря на постоянную эксплуатацию аппаратуры.

Так что перед походом в магазин стоит определить, насколько большим должен быть запас производительности в зависимости от фактических условий

Во внимание поставить следующие факторы:

  • Площадь комнаты, высоту потолков.
  • Наличие, число окон, защищены ли они от солнечного света.
  • Количество дверей, плотно ли они закрываются, частота из открытия/закрытия.
  • Список людей, постоянно находящихся внутри квартиры или офиса.
  • Размер парка и типовое тепловыделение постоянно работающей техники.

Выбираем кондиционер, исходя из количества проживающих в помещении При этом следует учесть необходимость «запаса прочности», чтобы техника не работала в максимальном режиме мощности постоянно. Понятно, что для квартиры, офиса, магазина или производственного помещения подойдут совершенно различные модели. Проще всего обстоит вопрос, как выбрать кондиционер для квартиры по площади. Здесь высота потолков, набор техники обычно типовые, так что можно ориентироваться на советы менеджера магазина, как правило, обладающего базовыми навыками подбора. В других случаях лучше заняться этим самостоятельно или привлечь опытного специалиста.

Проще всего выбрать модификацию для таких комнат, как серверная. В ней установлен один набор техники, она постоянно включена, выделяет одно и то же количество тепла круглые сутки. Людей здесь практически не бывает, время, затрачиваемое на работы по техническому обслуживанию, можно не учитывать ввиду его незначительности. Более важным здесь является первоначально верный расчет эффективности, чтобы работающий в круглосуточном режиме аппарат не вышел из строя преждевременно. Для этого степень охлаждения должна быть выбрана с 30-50% запасом, благодаря этому прибор будет работать только в случае фактического повышения температуры, а не постоянно.

Сложнее всего обеспечить желаемым микроклиматом общественные места – супермаркет, библиотеки, тренажерные залы и т.п. Если те же библиотеки учитывают только наличие окон и среднее количество посетителей в единицу времени, то в магазинах имеется масса работающего оборудования, выделяющего тепло, особенно, если речь идет о продуктовых отделах. Даже потолочные модификации не всегда могут справиться со своей задачей несмотря на правильный расчет при подборе и работу в максимальном режиме. Магазины отличаются постоянно открывающими входными дверями, за счет чего с улицы внутрь них запускаются огромные массы разогретого воздуха.

Расчет кондиционера: формула

Любой кондиционер характеризуется своей холодильной мощностью, для расчета которой определяются все теплопоступления, подлежащие погашению.

При проведении расчета холодильной мощности Q (измеряемой в кВт) используется следующая методика:

Q = Q1 + Q2 + Q3, где

  • Q1 – теплопритоки от стен, потолка и пола;
  • Q2 – сумма теплопритоков от людей;
  • Q3 – сумма теплопритоков от бытовой техники.

Показатель требуемой мощности выбранного кондиционера должен находиться в диапазоне значений от -5 % до +15 % расчетной мощности Q. Однако используемая методика применима для помещений с площадью до 50-70 кв. м (офисные помещения, отдельные комнаты коттеджей, квартиры).

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

( голосов, в среднем: из 5)

Учет притока свежего воздуха от приоткрытого окна

Методика, по которой мы рассчитали мощность кондиционера, предполагает, что кондиционер работает при закрытых
окнах и свежий воздух в комнату не поступает. В инструкции к кондиционеру обычно также говорится о том, что
эксплуатировать его необходимо при закрытых окнах, иначе наружный воздух, попадая в помещение, будет создавать
дополнительную тепловую нагрузку. Следуя инструкции, пользователю приходится периодически отключать кондиционер,
проветривать помещение и снова включать его. Это создает определенные неудобства, поэтому покупатели часто
интересуются, можно ли сделать так, чтобы и кондиционер работал, и воздух был свежим.

Для ответа на этот вопрос нам нужно разобраться, почему кондиционер может эффективно работать вместе с
приточной вентиляцией, но не может — с открытым окном. Дело в том, что система вентиляции имеет вполне
определенную производительность и подает в помещение заданный объем воздуха, поэтому при расчете мощности
кондиционера можно легко учесть эту тепловую нагрузку. С открытым окном ситуация иная, ведь объем воздуха,
попадающий через него в комнату, никак не нормируется, и дополнительная тепловая нагрузка неизвестна.

Эту проблему можно попробовать решить, установив окно в режим зимнего проветривания (приоткрыв форточку) и
закрыв в комнате дверь. Тогда в помещении не будет сквозняков, но небольшое количество свежего воздуха будет
постоянно поступать внутрь. Сразу оговоримся, что работа кондиционера с приоткрытым окном не предусмотрена
инструкцией, поэтому мы не можем гарантировать нормальную работу кондиционера в таком режиме. Тем не
менее, во многих случаях такое техническое решение позволит поддерживать в помещении комфортные условия без
периодического проветривания. Если вы планируете использовать кондиционер в таком режиме, то необходимо учесть
следующее:

  • Мощность Q1 должна быть увеличена на 20 — 25% для компенсации тепловой нагрузки
    от приточного воздуха. Эта величина получена исходя из однократного дополнительного воздухообмена при
    температуре / влажности наружного воздуха 33°С / 50% и температуре внутреннего воздуха22°С. В калькуляторе вы можете выбрать другую кратность воздухообмена (рекомендуемое значение
    для жилых помещений — от 1 до 2).
  • Потребление электроэнергии возрастет на 10 — 15%. Заметим, что это является одной
    из основных причин запрета эксплуатации кондиционеров при открытых окнах в офисах, отелях и других
    общественных помещениях.
  • В некоторых случаях теплопритоки могут оказаться слишком большими (например, при очень жаркой погоде) и
    кондиционер не сможет поддерживать заданную температуру. В этом случае окно придется закрыть.
  • Желательно выбрать инверторный кондиционер, поскольку он имеет переменную мощность охлаждения и будет
    эффективно работать в широком диапазоне тепловых нагрузок. Обычный (не инверторный) кондиционер увеличенной
    мощности из-за специфики своей работы может создавать некомфортные условия, особенно в небольшом
    помещении.

Расчет потребляемой мощности кондиционера

Потребляемая мощность кондиционера определяется с учетом коэффициента ERR (COP) и примерно в три раза меньше мощности охлаждения. Если рассматривать предыдущий пример, то модель на 1,96 кВт будет потреблять потребляет 0,65 кВт или 650 Вт. Данная информация необходима для оценки расходов на электроэнергию, проектирования электросети, подбора сечения кабеля, розеток и автоматических выключателей в электрощите.

ERR (Energy Efficiency Ratio)COP (Coefficient of Performance)
Данный коэффициент показывает во сколько раз мощность охлаждения кондиционера выше потребляемой мощности.Коэффициент эффективности работы кондиционера в режиме обогрева и равен отношению мощности обогрева к потребляемой мощности.
Значение обычно лежит в диапазоне от 2,5 до 3,5.Значение обычно лежит в диапазоне от 2,8 до 4,0.

Для удобства рейтинг ERR и COP имеет специальную буквенную маркировку:

МаркировкаЗначение ERR Значение COP
A3,2 ≤ ERR3,6 ≤ COP
B3 ≤ ERR ≤ 3,23,4 ≤ COP ≤ 3,6
C2,8 ≤ ERR ≤ 33,2 ≤ COP ≤ 3,4
D2,6 ≤ ERR ≤ 2,82,8 ≤ COP ≤ 3,2
E2,4 ≤ ERR ≤ 2,62,6 ≤ COP ≤ 2,8
F2,2 ≤ ERR ≤ 2,42,4 ≤ COP ≤ 2,6
GERR ≤ 2,2COP ≤ 2,4

Помимо коэффициентов ERR и COP существует и такой показатель, как БТЕ (BTU) — Британская Тепловая Единица (British Thermal Unit). 1000 БТЕ/час = 293 Вт. Для наглядности рассмотрим следующую маркировку кондиционера:

Из рисунка видно, что показатель БТЕ = 9000. 9 × 293 = 2637 Вт. В данном случае мощность кондиционера по холоду 2,6 кВт. Соответственно потребляемая мощность при коэффициенте ERR = 3 (по маркировке B) равна 2,6 ⁄ 3 = 0,9 кВт.

Представленный онлайн калькулятор мощности кондиционера и расчет для помещений дает точные результаты. В нестандартных ситуациях применяются и дополнительные параметры, которые могут существенно влиять на требуемую мощность кондиционера. Данные параметры целесообразно рассмотреть в отдельной теме.

Дополнительные параметры, которые необходимо учитывать при выборе кондиционера

Существует много факторов, которые оказывают существенное влияние при выборе кондиционера. Прежде всего, необходимо учитывать роль притока свежего воздуха при открытии окна. Упрощенная методика расчета мощности кондиционера не учитывает открытие окон для проветривания. Это связано с тем, что даже в инструкции по эксплуатации системы указано, что кондиционер должен работать только при закрытых окнах. В свою очередь это создает определенные неудобства, поскольку проветривать окна можно только при выключенном устройстве. Решить данную проблему не сложно. Проветривать помещение с включенным кондиционером можно в любое время, но при этом следует не забывать закрывать входную дверь в помещение (чтобы не создавать сквозняков). Также необходимо данный нюанс учесть и при расчете мощности системы. С этой целью Q1

повышаем на 20% для компенсации тепловой нагрузки от приточного воздуха. Необходимо понимать, что с увеличением мощности повысятся и расходы на электроэнергию. По этой причине кондиционеры не рекомендуют использовать во время проветривания помещений. При максимально высокой температуре (летняя жара) кондиционер может и не поддержать заданную температуру, поскольку тепловые притоки могут оказаться слишком сильными.

Если охлаждаемое помещение расположено на верхнем этаже, где нет чердака, то тепло от нагреваемой крыши будет передаваться в помещение. Теплопритоки потолка будут гораздо выше, чем стен, поэтому увеличиваем мощность Q1

на 15%.

Значительную роль играет и большая площадь остекления окон. Проследить за этим довольно просто. Достаточно измерить температуру в солнечной комнате и сравнить ее с остальными. Во время обычного расчета предусмотрено наличие оного окна в комнате, площадью до 2 м2. Если площадь остекления превышает допустимое значение. То на каждый квадратный метр остекления добавляют в среднем 100-200 Вт.

Для работы в широком диапазоне тепловых нагрузок хорошо подходит инверторный кондиционер. Он имеет переменную мощность охлаждения, поэтому способен создать комфортные условия в данном помещении.

Окончательный подбор кондиционера по мощности

В примере мы получили значение 2.32 кВт, но оно не является окончательным. Дело в том, что охладитель не должен работать постоянно на верхнем пределе возможностей. Чтобы рабочий режим был щадящим, а кондиционер прослужил долго, нужно иметь запас мощности. Как правило, его берут в количестве 15—20% от расчетного значения. В данном примере мощность кондиционера для помещения площадью в 20 квадратных метров и высотой потолков 2.7 м с одним человеком и компьютером составит:

2.32+ 15% = 2.67 кВт

Большинство производителей выпускают линейки своих агрегатов в соответствии с принятой в Соединенных Штатах градацией. В ее основе лежит так называемая Британская Единица Теплоты (BTU), чье соотношение с общепринятыми единицами следующее: 1000 BTU/ч = 293 Вт. Параметр, что указывается в технической документации к изделию, обозначает мощность в тысячах Британских единиц, а градация начинается с величины 7, то есть, 7000 BTU или 2.1 кВт. Ниже представлена таблица мощности кондиционеров, по которой можно понять соответствие градации в Британских единицах общепринятым, а также приблизительная квадратура помещений, куда подойдет каждый агрегат из линейки:

Примечание. Этой таблицей также можно пользоваться для укрупненного расчета мощности охладителя.

Осуществляя выбор сплит-системы или другого вида охлаждающего агрегата, следует знать, что в отличие от электроотопительных установок электрическая мощность, потребляемая кондиционером, не соответствует мощности холодильной. И правда, полученная в нашем примере цифра 2.67 кВт на 20 квадратов комнаты, может смутить домовладельца, не владеющего вопросом. Здесь следует разъяснить, что данные холодильные машины весьма эффективны благодаря процессу парообразования и конденсации рабочего тела, то есть, фреона. На самом деле кондиционер использует в 3 раза меньше электроэнергии, для нашего примера это всего лишь 2.67 / 3 = 0.89 кВт.

Вы можете задать закономерный вопрос: если кондиционер потребляет втрое меньше, чем производит, значит, КПД установки тогда составляет 300%? Ответ прост: как известно, КПД не может превышать 100%, а остальные 200% — это тепловая энергия, которую рабочее тело (фреон) отбирает у горячего воздуха комнаты при испарении. Изначально это энергия солнца, нагревшая наше здание и воздух в нем, а основная задача кондиционера – отобрать эту энергию у воздушной среды помещения.

Электроэнергия нужна лишь для вращения роторов электродвигателей компрессора и вентиляторов, вот почему потребляемая мощность кондиционера гораздо меньше его холодопроизводительности.

Расчет потребляемой мощности кондиционера

Потребляемая мощность кондиционера определяется с учетом коэффициента ERR (COP) и примерно в три раза меньше мощности охлаждения. Если рассматривать предыдущий пример, то модель на 1,96 кВт будет потреблять потребляет 0,65 кВт или 650 Вт. Данная информация необходима для оценки расходов на электроэнергию, проектирования электросети, подбора сечения кабеля, розеток и автоматических выключателей в электрощите.

ERR (Energy Efficiency Ratio)COP (Coefficient of Performance)
Данный коэффициент показывает во сколько раз мощность охлаждения кондиционера выше потребляемой мощности.Коэффициент эффективности работы кондиционера в режиме обогрева и равен отношению мощности обогрева к потребляемой мощности.
Значение обычно лежит в диапазоне от 2,5 до 3,5.Значение обычно лежит в диапазоне от 2,8 до 4,0.

Для удобства рейтинг ERR и COP имеет специальную буквенную маркировку:

МаркировкаЗначение ERR Значение COP
A3,2 ≤ ERR3,6 ≤ COP
B3 ≤ ERR ≤ 3,23,4 ≤ COP ≤ 3,6
C2,8 ≤ ERR ≤ 33,2 ≤ COP ≤ 3,4
D2,6 ≤ ERR ≤ 2,82,8 ≤ COP ≤ 3,2
E2,4 ≤ ERR ≤ 2,62,6 ≤ COP ≤ 2,8
F2,2 ≤ ERR ≤ 2,42,4 ≤ COP ≤ 2,6
GERR ≤ 2,2COP ≤ 2,4

Помимо коэффициентов ERR и COP существует и такой показатель, как БТЕ (BTU) — Британская Тепловая Единица (British Thermal Unit). 1000 БТЕ/час = 293 Вт. Для наглядности рассмотрим следующую маркировку кондиционера:

Из рисунка видно, что показатель БТЕ = 9000. 9 × 293 = 2637 Вт. В данном случае мощность кондиционера по холоду 2,6 кВт. Соответственно потребляемая мощность при коэффициенте ERR = 3 (по маркировке B) равна 2,6 ⁄ 3 = 0,9 кВт.

Представленный онлайн калькулятор мощности кондиционера и расчет для помещений дает точные результаты. В нестандартных ситуациях применяются и дополнительные параметры, которые могут существенно влиять на требуемую мощность кондиционера. Данные параметры целесообразно рассмотреть в отдельной теме.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
