Основные параметры и способы расчёта отопления

Динамические параметры теплоносителя

Переходим к следующему этапу расчетов – анализ потребления теплоносителя. В большинстве случаев система отопления квартиры отличается от иных систем – это связанно с количеством отопительных панелей и протяженностью трубопровода. Давление используется в качестве дополнительной “движущей силы” потока вертикально по системе.

В частных одно- и многоэтажных домах, старых панельных многоквартирных домах применяются системы отопления с высоким давлением, что позволяет транспортировать теплоотдающее вещество на все участки разветвлённой, многокольцевой системы отопления и поднимать воду на всю высоту (до 14-ого этажа) здания.

Напротив, обычная 2- или 3- комнатная квартира с автономным отоплением не имеет такого разнообразия колец и ветвей системы, она включает не более трех контуров.

А значит и транспортировка теплоносителя происходит с помощью естественного процесса протекания воды. Но также можно использовать циркуляционные насосы, нагрев обеспечивается газовым/электрическим котлом.

Рекомендуем применять циркуляционный насос для отопления помещений более 100 м2. Монтировать насос можно как до так и после котла, но обычно его ставят на “обратку” – меньше температура носителя, меньше завоздушенность, больше срок эксплуатации насоса

Специалисты в сфере проектирования и монтажа систем отопления определяют два основных подхода в плане расчёта объёма теплоносителя:

1. По фактической емкости системы. Суммируются все без исключения объёмы полостей, где будет протекать поток горячей воды: сумма отдельных участков труб, секций радиаторов и т.д. Но это достаточно трудоёмкий вариант.
2. По мощности котла. Здесь мнения специалистов разошлись очень сильно, одни говорят 10, другие 15 литров на единицу мощности котла.

С прагматичной точки зрения нужно учитывать, тот факт что наверное система отопления будет не только подавать горячую воду для комнаты, но и нагревать воду для ванной/душа, умывальника, раковины и сушилки, а может и для гидромассажа или джакузи. Этот вариант попроще.

Поэтому в данном случае рекомендуем установить 13,5 литров на единицу мощности. Умножив этот число на мощность котла (8,08 кВт) получаем расчётный объём водяной массы – 109,08 л.

Вычисляемая скорость теплоносителя в системе является именно тем параметром, который позволяет подбирать определённый диаметр трубы для системы отопления.

Она высчитывается по следующей формуле:

V = (0,86*W*k)/t-to,

где:

• W – мощность котла;
• t – температура подаваемой воды;
• to – температура воды в обратном контуре;
• k – кпд котла (0,95 для газового котла).

Подставив в формулу расчетные данные, имеем: (0.86 * 8080* 0.95)/80-60 = 6601,36/20=330кг/ч. Таким образом за один час в системе перемещается 330 л теплоносителя (воды), а ёмкость системы около 110 л.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

• Площадь стен – 280 м². В нее включены окна – 40 м² ;
• Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
• Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
• Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
• Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Монтаж системы

Первым делом нам требуется установить секционные радиаторы. Их надо размещать строго под окнами, тёплый воздух от радиатора будет препятствовать проникновению холодного воздуха из окна. Для монтажа секционных радиаторов не понадобится никакого специального оборудования, лишь перфоратор и строительный уровень. Необходимо строго придерживаться одного правила: все радиаторы в доме должны быть смонтированы строго на одном горизонтальном уровне, от этого параметра зависит общая циркуляция воды в системе. Также соблюдайте вертикальное расположение рёбер радиатора.

После монтажа радиаторов можно приступать к прокладке труб. Необходимо заранее промерить общую длину труб, а также посчитать количество всевозможных фитингов (колен, тройников, заглушек и пр.). Для монтажа пластиковых труб понадобится всего три инструмента — рулетка, ножницы для труб и паяльник. На большинстве таких труб и фитингов есть лазерная перфорация в виде насечек и направляющих линий, что даёт возможность по месту выполнять монтаж правильно и ровно. Работая с паяльником, следует придерживаться только одного правила — после того как вы расплавили и состыковали концы изделий, ни в коем случае не прокручивайте их, если с первого раза не получилось припаять ровно, иначе возможна течь в этом месте. Лучше заранее потренируйтесь на кусочках, которые пойдут в отходы.

Расчет теплопотерь

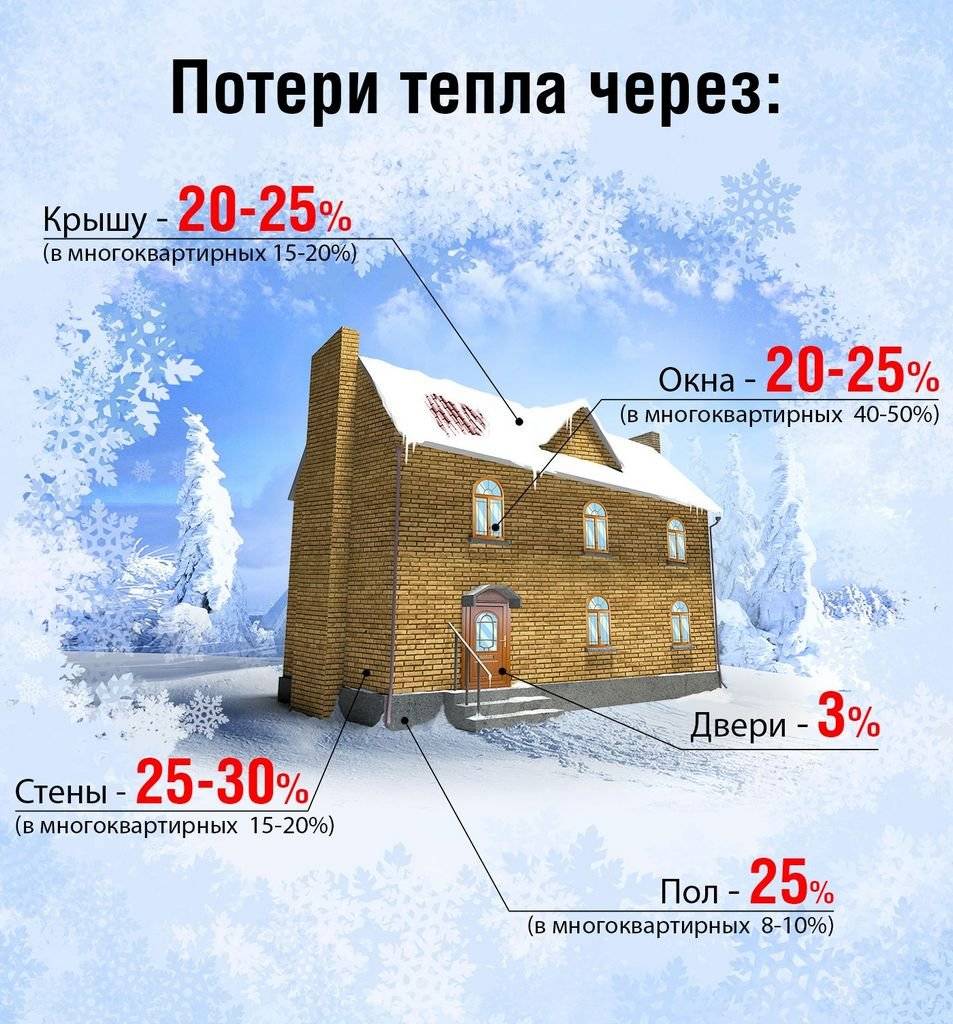

Основные потери тепла происходят через стены помещения. Для расчета нужно знать коэффициент теплопроводности наружного и внутреннего материала, из которого построен дом, толщину стены здания, также важна средняя температура наружного воздуха. Основная формула:

Q = S х ΔT /R, где

ΔT – разница температуры снаружи и внутреннего оптимального значения;

S – площадь стен;

R – тепловое сопротивление стен, которое, в свою очередь, рассчитывается по формуле:

R = B/K, где B – толщина кирпича, K – коэффициент теплопроводности.

Пример расчета: дом построен из ракушняка, в камень, находится в Самарской области. Теплопроводность ракушняка в среднем составляет 0,5 Вт/м*К, толщина стены – 0,4 м. Учитывая средний диапазон, минимальная температура зимой -30 °C. В доме, согласно СНИП, нормальная температура составляет +25 °C, разница 55°C.

Если комната угловая, то обе ее стены непосредственно контактируют с окружающей средой. Площадь наружных двух стен комнаты 4х5 м и высотой 2,5 м. 4х2,5 + 5х2,5 = 22,5 м 2 .

Далее выводится коэффициент теплопотери, чтобы в заключении сделать расчет системы отопления:

Q = 22,5*55/0,8 = 1546 Вт.

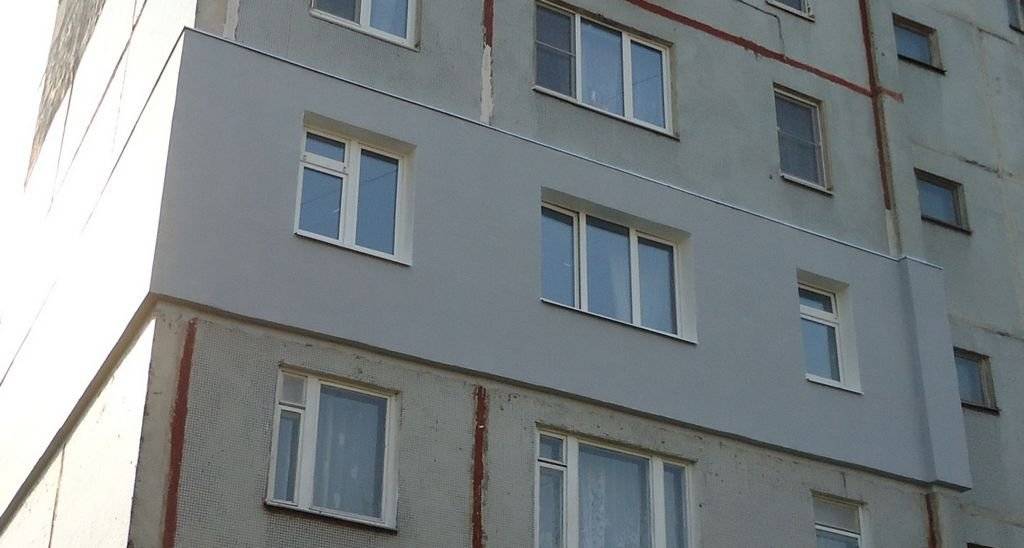

Кроме того, необходимо учитывать утепление стен помещения. При отделке пенопластом наружной площади теплопотери уменьшаются примерно на 30%. Итак, окончательная цифра составит около 1000 Вт.

Корректировка полученных результатов

Без математики в этом деле не обойтись.

Для удержания тепла важно все:

• количество окон и размеры проемов;
• какие рамы стоят;
• сколько стен граничат с улицей;
• из каких материалов возведен дом;
• наличие вытяжной вентиляции (естественной или принудительной) и так далее.

Чтобы сбалансировать соотношение теплоотдачи и утечек воздуха, выполняются точные расчеты с учетом корректировки.

Оконные проемы

Через окна исчезает до 1/3 нагретого воздуха, поэтому стандартные вычисления подвергают корректировке двумя коэффициентами.

Первый отвечает за вид остекления:

• двойные рамы, изготовленные из древесины — 1,27;
• стандартный 2-х камерный стеклопакет — 1,0;
• 2-х камерный стеклопакет, заполненный аргоном — 0,85;
• стеклопакет с тремя камерами — 0,85.

Второй учитывает отношение площадей пола и окна:

• 50 % — 1,2;
• 40 % — 1,1;
• 30 % — 1,0;
• 20 % — 0,9;
• 10 % — 0,8.

Пусть в комнате из примера стоит окно из ПВХ (поливинилхлорида) с двумя камерами, а пропорция окно/пол составляет 40 %. Тогда уже известную мощность 3000 Вт нужно умножить на два коэффициента: 3000 × 1,0 × 1,1 = 3300 Вт.

Стены и кровельное покрытие

Чтобы точно рассчитать количество секций в радиаторе отопления, во внимание принимают, сколько стен граничат с наружным воздухом, из чего они сделаны, надежно ли защищены от ветров и морозов. Как утеплена кровля — тоже смотрят

Для ванной и прочих помещений, находящихся внутри дома, коэффициент теплоизоляции принят за 1,0. Каждая стена комнаты, соприкасающаяся с улицей, повышает его на 0,1.

Любой строительный материал сохраняет тепло по-своему. За норму принята стена в два кирпича (1,0). Если кладка выполнена в три или четыре кирпича, коэффициент — 0,8. При плохой теплоизоляции он возрастает до величины 1,27.

На коэффициентные показатели влияет и помещение, расположенное над комнатой:

• другая квартира (2-й этаж дома) — 0,7;
• отапливаемое чердачное помещение — 0,9;
• холодный чердак — 1,0.

Высота потолков в квартире тоже учитывается. Стандартным считается размер 2,7 м. Для него коэффициент — единица. Чтобы его скорректировать, реальную высоту делят на стандарт, например 3,0 ÷ 2,7 = 1,1 или 2,5 ÷ 2,7 = 0,9.

У частных домов, стоящих непосредственно на фундаменте и имеющих неутепленную кровлю, потери тепла значительно больше (до 50 %). В этом случае мощность, рассчитанную по площади помещения, нужно умножить на 1,5.

Погодные условия

Расчет теплоотдачи радиатора и батарей отопления зависит и от климатических факторов.

Нормативами установлены следующие коэффициенты в зависимости от температуры наружного воздуха:

• -30 °С и выше — 1,5;
• -25 °С — 1,3;
• -20 °С — 1,1;
• -15 °С — 0,9;
• -10 °С — 0,7.

Помимо вышеперечисленных, существуют и другие технические нюансы.

Зависимость от режима системы отопления

В руководстве по эксплуатации радиаторов производители прописывают максимум их мощности для высокотемпературного режима, когда температура воды на прямой магистрали достигает 90 °С, на обратной — -70 °С. В комнате при этом должно быть 20 градусов тепла.

Существует еще два режима: средне- и низкотемпературный с показателями 75/65/20 и 55/45/20 соответственно. Для городских отопительных систем чаще их и используют. Следовательно, расчет потребует корректировки.

Для определения режима работы отопления введен термин «температурный напор» — разница между среднеарифметической t° прямой и обратной магистралей и t° воздуха в комнате.

Далее приведен порядок расчета для комнаты 30 квадратных метров. Одна секция радиатора из чугуна обогревает 1,5 кв. м. Следовательно, необходимо: 30 ÷ 1,5 = 20 шт.

Теперь нужно определить температурный напор для высокого и низкого режима:

1. (90+70) ÷ 2 — 20 = 60 °С;
2. (55+45) ÷ 2 — 20 = 30 °С.

Получается, что во втором случае понадобится секций вдвое больше — 40 шт. Многовато для одной комнаты. Потому чугунные батареи и не рекомендуют монтировать в системы с низким температурным режимом.

Если потребитель хочет, чтобы в комнате было теплее — не +20 °С, а к примеру, +25 °С, нужно произвести расчет теплового напора: (90+70) ÷ 2 — 25 = 55. Затем найти нужный коэффициент: 60 °С ÷ 55 °С = 1,1. Для температуры в комнате +25 °С понадобится 20 × 1,1 = 22 секции.

Пример расчета водяной системы отопления

Рассмотрим подробно упрощённый вариант расчёта системы водяного отопления, в котором мы будем использовать стандартные и общедоступные комплектующие. На рисунке схематически представлена индивидуальная система отопления частного дома на основе одноконтурного котла. Прежде всего, нам необходимо определиться с его мощностью, так как он является основой всех вычислений в дальнейшем. Выполним данную процедуру по описанной ниже схеме.

Общая площадь помещения: S = 78,5; общий объём: V = 220

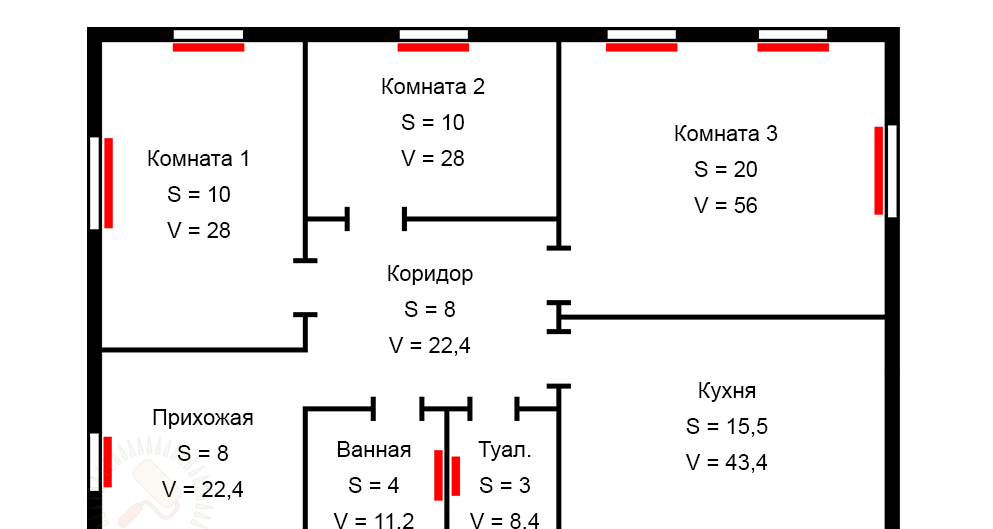

У нас имеется одноэтажный дом с тремя комнатами, прихожей, коридором, кухней, ванной и туалетом. Зная площадь каждого отдельного помещения и высоту комнат, необходимо произвести элементарные расчёты для того, чтобы вычислить объём всего дома:

• комната 1:  10 м2 · 2,8 м = 28 м3
• комната 2:  10 м2 · 2,8 м = 28 м3
• комната 3:  20 м2 · 2,8 м = 56 м3
• прихожая:  8 м2 · 2,8 м = 22,4 м3
• коридор :    8 м2 · 2,8 м = 22,4 м3
• кухня:          15,5 м2 · 2,8 м = 43,4 м3
• ванная:        4 м2 · 2,8 м = 11,2 м3
• туалет:         3 м2 · 2,8 м = 8,4 м3

Таким образом, мы посчитали объём всех отдельных помещений, благодаря чему теперь можно вычислить общий объём дома, он равен 220 кубическим метрам. Заметьте, мы также посчитали объём коридора, но на самом деле там не указано ни одного отопительного прибора, для чего это нужно? Дело в том, что коридор также будет отапливаться, но пассивным образом, за счёт циркуляции тепла, поэтому нам необходимо внести его в общий список отопления, для того, чтобы расчёт был правильным и дал нужный результат.

Следующий этап расчёта мощности котла мы будем проводить, исходя из необходимого количества энергии на один кубический метр. Для каждого региона существует свой показатель — в наших вычислениях используем 40 Вт на кубический метр, исходя из рекомендаций для регионов европейской части СНГ:

40 Вт · 220 м3 = 8800 Вт

Расчет отопительной системы

При планировании отопительной системы для частного дома наиболее сложным и ответственным этапом является проведение гидравлических расчетов – нужно определить сопротивление системы отопления.

Ведь, берясь самостоятельно как рассчитать объем системы отопления, так и далее планировать систему, мало кто знает, что предварительно необходимо произвести некоторые графически-проектные работы. В частности, следует определить и отобразить на плане отопительной системы такие параметры:

тепловой баланс помещений, в которых будут расположены отопительные приборы;
тип наиболее подходящих отопительных приборов и теплообменных поверхностей, указать их на предварительном плане отопительной системы;
наиболее подходящий тип отопительной системы, подобрать наиболее подходящую конфигурацию. Также следует создать подробную схему расположения нагревательного котла, трубопровода.
выбрать тип трубопровода, определить необходимые для качественной работы дополнительные элементы (вентили, клапаны, датчики). Указать на предварительной схеме системы их расположение.
создать полную аксонометричную схему. В ней следует указать номера участков, их продолжительность и уровень тепловой нагрузки.
спланировать и отобразить на схеме основной отопительный контур

При этом важно учесть максимальный расход теплоносителя.

Принципиальная схема отопления

Двухтрубная отопительная система

Для любой отопительной системы расчетным участком трубопровода является тот сегмент, диаметр на котором не изменяется и где происходит стабильный расход теплоносителя. Последний параметр вычисляется из теплового баланса помещения.

Для расчета двухтрубной системы отопления следует провести предварительную нумерацию участков. Начинается она с нагревательного элемента (котла). Все узловые точки подающей магистрали, в которых происходит разветвление системы, необходимо отмечать заглавными буквами.

Двухтрубная отопительная система

Соответственные узлы, расположенные на сборных магистральных трубопроводах, следует обозначать черточками. Места ответвления  приборных веток (на узловом стояке) чаще всего обозначаются арабскими цифрами. Эти обозначения соответствуют номеру этажа (в случае, если внедрена горизонтальная отопительная система) или номеру стояка (вертикальная система). При этом в месте соединения потока теплоносителя данный номер обозначается дополнительным штрихом.

Для максимально качественного выполнения работы следует нумеровать каждый участок

При этом важно учитывать, что номер должен  состоять из двух значений – начала и конца участка

Расчет отопительной системы

При планировании отопительной системы для частного дома наиболее сложным и ответственным этапом является проведение гидравлических расчетов – нужно определить сопротивление системы отопления.

Ведь, берясь самостоятельно как рассчитать объем системы отопления, так и далее планировать систему, мало кто знает, что предварительно необходимо произвести некоторые графически-проектные работы. В частности, следует определить и отобразить на плане отопительной системы такие параметры:

тепловой баланс помещений, в которых будут расположены отопительные приборы; тип наиболее подходящих отопительных приборов и теплообменных поверхностей, указать их на предварительном плане отопительной системы; наиболее подходящий тип отопительной системы, подобрать наиболее подходящую конфигурацию. Также следует создать подробную схему расположения нагревательного котла, трубопровода. выбрать тип трубопровода, определить необходимые для качественной работы дополнительные элементы (вентили, клапаны, датчики). Указать на предварительной схеме системы их расположение. создать полную аксонометричную схему. В ней следует указать номера участков, их продолжительность и уровень тепловой нагрузки. спланировать и отобразить на схеме основной отопительный контур

При этом важно учесть максимальный расход теплоносителя. Принципиальная схема отопления

Принципиальная схема отопления

Двухтрубная отопительная система

Для любой отопительной системы расчетным участком трубопровода является тот сегмент, диаметр на котором не изменяется и где происходит стабильный расход теплоносителя. Последний параметр вычисляется из теплового баланса помещения.

Для расчета двухтрубной системы отопления следует провести предварительную нумерацию участков. Начинается она с нагревательного элемента (котла). Все узловые точки подающей магистрали, в которых происходит разветвление системы, необходимо отмечать заглавными буквами.

Двухтрубная отопительная система

Соответственные узлы, расположенные на сборных магистральных трубопроводах, следует обозначать черточками. Места ответвления  приборных веток (на узловом стояке) чаще всего обозначаются арабскими цифрами. Эти обозначения соответствуют номеру этажа (в случае, если внедрена горизонтальная отопительная система) или номеру стояка (вертикальная система). При этом в месте соединения потока теплоносителя данный номер обозначается дополнительным штрихом.

Для максимально качественного выполнения работы следует нумеровать каждый участок

При этом важно учитывать, что номер должен  состоять из двух значений – начала и конца участка

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6

Как правильно рассчитать отопление

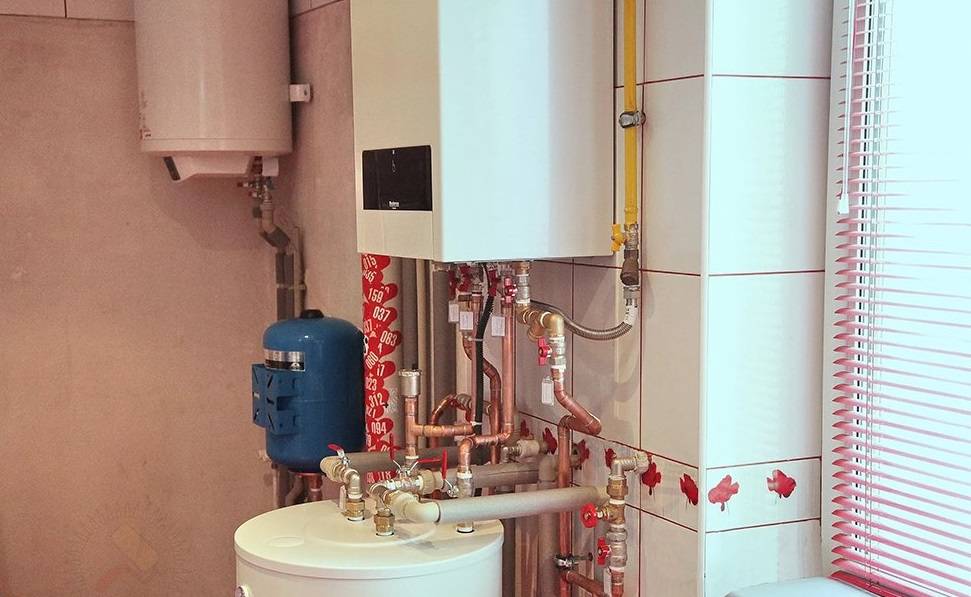

Как оказывается, недостаточно просто взять и приобрести нужный котел, не менее важным является правильный подбор и расположение в помещениях радиаторов обогрева. При этом отталкиваться только от своего чутья или советов знакомых не рекомендуется. Иными словами, без конкретных расчетов секций радиатора на комнату попросту не обойтись.

Естественно, лучше, если столь технологичные вычисления будут осуществляться специалистами в этой области, однако это потребует от вас немалых финансовых затрат. В этой связи многие задаются вопросом, как рассчитать количество радиаторов отопления на комнату своими силами. От вас потребуется учесть немало важных нюансов. Вы, возможно, удивитесь полученному результату, так как готовая система отопления будет обладать достаточным уровнем точности.

Корректировка результатов

Любой из выбранных способов покажет лишь приблизительный результат, если не будут учитываться все факторы, влияющие на уменьшение или увеличение теплопотерь. Для точного расчета необходимо полученное значение мощности радиаторов умножить на приведенные ниже коэффициенты, среди которых нужно выбрать подходящие.

Окна

В зависимости от размеров окон и качества утепления через них помещение может терять 15–35% тепла. Значит, для вычислений мы будем использовать два связанных с окнами коэффициента.

Соотношение площади окон и пола в комнате:

• 10% – коэффициент 0,8;
• 20% – 0,9;
• 30% – 1,0;
• 40% – 1,1;
• 50% – 1,2.

Вид остекления:

• для окна с трехкамерным стеклопакетом или двухкамерным с аргоном – 0,85;
• для окна с обычным двухкамерным стеклопакетом – 1,0;
• для рам с обычным двойным остеклением – 1,27.

Стены и потолок

Потери тепла зависят от количества наружных стен, качества теплоизоляции и от того, какое помещение расположено над квартирой. Для учета этих факторов будет использоваться еще 3 коэффициента.

Число наружных стен:

• нет наружных стен, потери тепла отсутствуют – коэффициент 1,0;
• одна наружная стена – 1,1;
• две – 1,2;
• три – 1,3.

Коэффициент теплоизоляции:

• нормальная теплоизоляция (стена толщиной в 2 кирпича или слой утеплителя) – 1,0;
• высокая степень теплоизоляции – 0,8;
• низкая – 1,27.

Учет типа вышерасположенного помещения:

• отапливаемая квартира – 0,8;
• отапливаемый чердак – 0,9;
• холодный чердак – 1,0.

Высота потолков

Если вы пользовались способом расчета по площади для комнаты с нестандартной высотой стен, то для уточнения результата придется ее учесть. Коэффициент можно узнать следующим образом: имеющуюся высоту потолка разделить на стандартную высоту, которая равна 2,7 метра. Таким образом мы получим следующие цифры:

• 2,5 метра – коэффициент 0,9;
• 3,0 метра – 1,1;
• 3,5 метра – 1,3;
• 4,0 метра – 1,5;
• 4,5 метра – 1,7.

Климатические условия

Последний коэффициент учитывает температуру воздуха на улице в зимнее время. Отталкиваться будем от средней температуры в наиболее холодную неделю года.

• -10 °C – 0,7;
• -15 °C – 0,9;
• -20 °C – 1,1;
• -25 °C – 1,3;
• -35 °C – 1,5.
