Заземление в розетке: для чего нужно и как работает

Разновидности розеток с заземлением

Выделяют следующие виды розеток с заземлением:

Содержащие защиту от перегрузок – во внутреннем оснащении розетки присутствует специальный предохранитель, который при наличии сильных перегрузок берет весь удар на себя и сгорает.

Содержащие защиту от утечки тока – внутри розетки, находиться специальный прибор, который контролирует состояние тока, при его утечке он отключает розетку (очень полезная функция для детей, поскольку если ребенок что-то всунет в розетку, она сразу же отключится).

Защищающие от перенапряжения – при сильных колебаниях напряжения, в электрической сети происходит автоматическое отключение розетки (является одним из лучших вариантов, для подключения дорогостоящих бытовых приборов).

Содержащие механическую защиту – присутствуют специальные шторки, которые не допускают прикосновений к контактам.

Содержащие защиту от молний – это наружные розетки с заземлением, которые подходят для территорий, где наблюдается частое формирование молний.

Для подключения электрических приборов с высокой мощностью – рассчитаны на ток от 20 ампер (при покупке, в комплекте всегда присутствует специальная вилка).

Универсальные – в комплекте присутствует разъем для разных вилок.

Стоит отметить, что также выделяют скрытые розетки – они во время установки встраиваются в одно из выемок стены. Как правило, такие розетки рассчитаны на номинальный ток от 30 до 100 миллиампер.

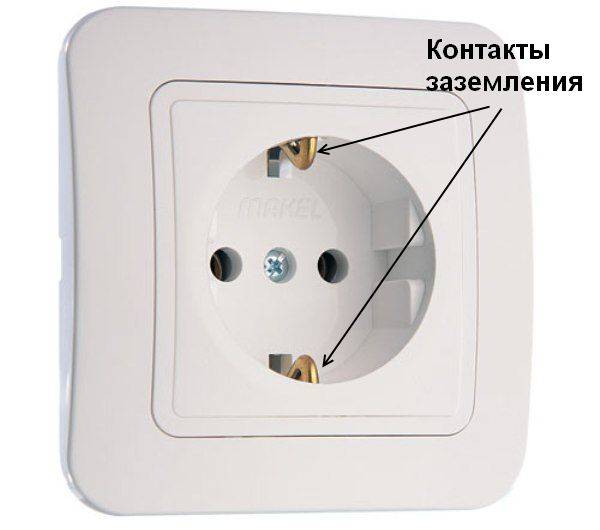

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Как выбрать цвет гостиной

Цветовая гамма этого помещения должна быть выполнена в оттенках способствующих расслаблению, как эмоциональному, так и физическому. Психологи рекомендуют несколько основных цветов:

  • Мятный.
  • Пшеничный.
  • Светло-голубой.
  • Сиреневый.
  • Зеленый.

Несмотря на популярность окрашивания стен, многие предпочитают по старинке оклеивать стены обоями.

Однако среди разнообразия этого материала, легко запутаться и не каждый знает как выбрать обои для гостиной. Для правильного выбора, необходимо учитывать несколько критериев:

  • Свойства того или иного вида обоев.
  • Натуральность материала.
  • Цена.
  • Расцветка (однотонная или с принтом).

В последние годы особую популярность приобрели пробковые или бамбуковые обои, поскольку они обладают отличными звуко- и теплоизоляционными свойствами, а также прекрасно смотрятся в интерьере.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

  • Защитные шторки. В первую очередь предназначены предупредить детские шалости с просовыванием в розетки гвоздей и прочих предметов. Дополнительно препятствуют попаданию внутрь пыли и мусора.
  • Защита от влаги. Корпус спроектирован таким образом, чтобы внутрь устройства не могла просочиться жидкость. В зависимости от класса защиты, такие устройства могут выдерживать прямые попадания брызг или даже погружение под воду на глубину около метра.
  • Выталкиватель вилки. Если в розетку часто вставлять и вынимать штепсель, то это всегда немного смещает ее механизм внутри стены, что со временем приводит к его выпадению. Кнопка выталкивателя нажимается в сторону стены, что позволяет забыть про эту проблему.
  • Подсветка. Для тех, кто в вечернее или ночное время часто ставит на зарядку телефоны или включает другие устройства, но не хочет включать основное освещение.
  • С вмонтированным УЗО (устройством защитного отключения). Применяется, если по каким-либо причинам такая защита не может быть установлена возле вводного автомата, или есть опасения, что она не сработает.
  • С индивидуальным счетчиком. Такое устройство позволяет в реальном времени наблюдать за тем, какую мощность развивает подключенный к сети прибор. Кроме цифровых обозначений есть дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.
  • Со встроенным таймером. Позволяет отключить или включить подсоединенный к сети прибор в заданное время (или через нужный его промежуток).
  • Встроенный USB выход. Позволит не занимать розетку при зарядке телефона.

Классификация по типу монтажа

По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.

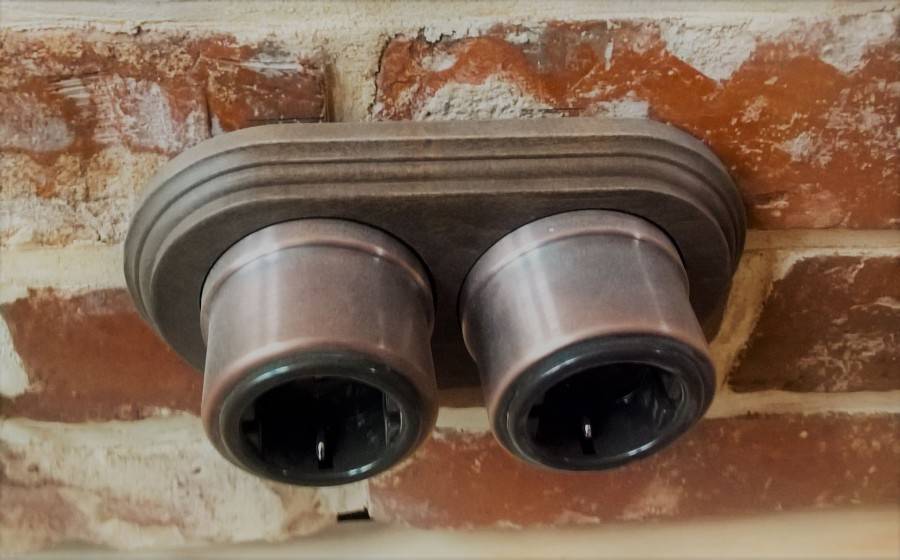

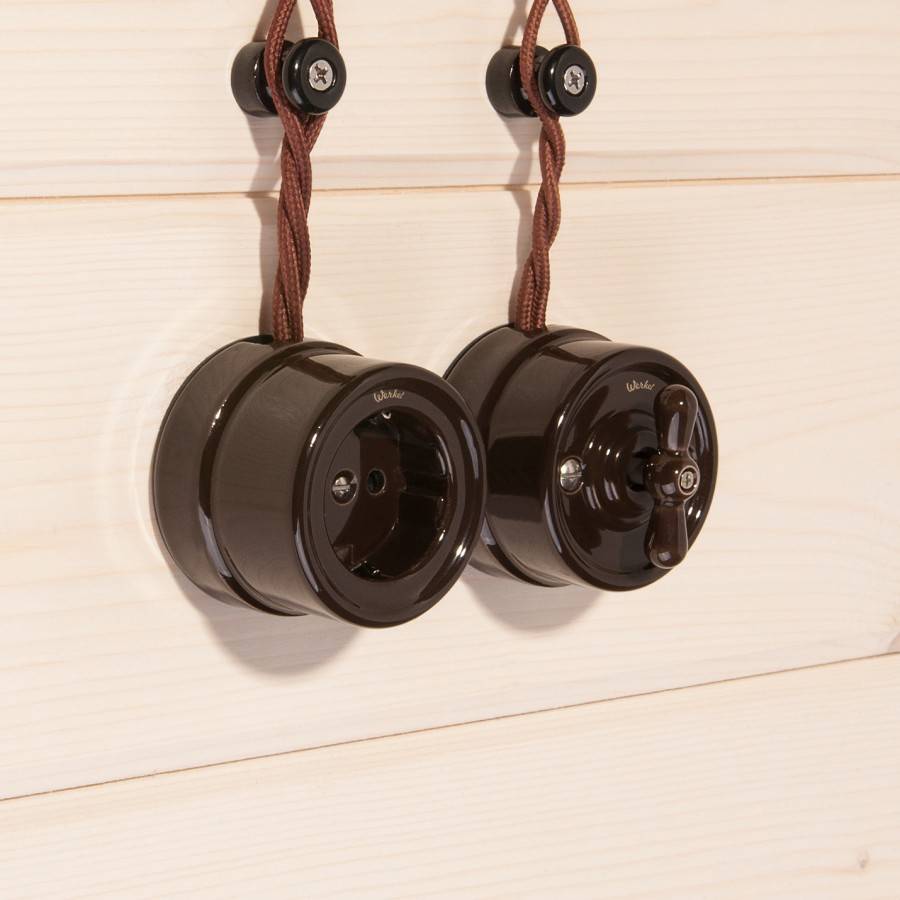

Внешние устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.

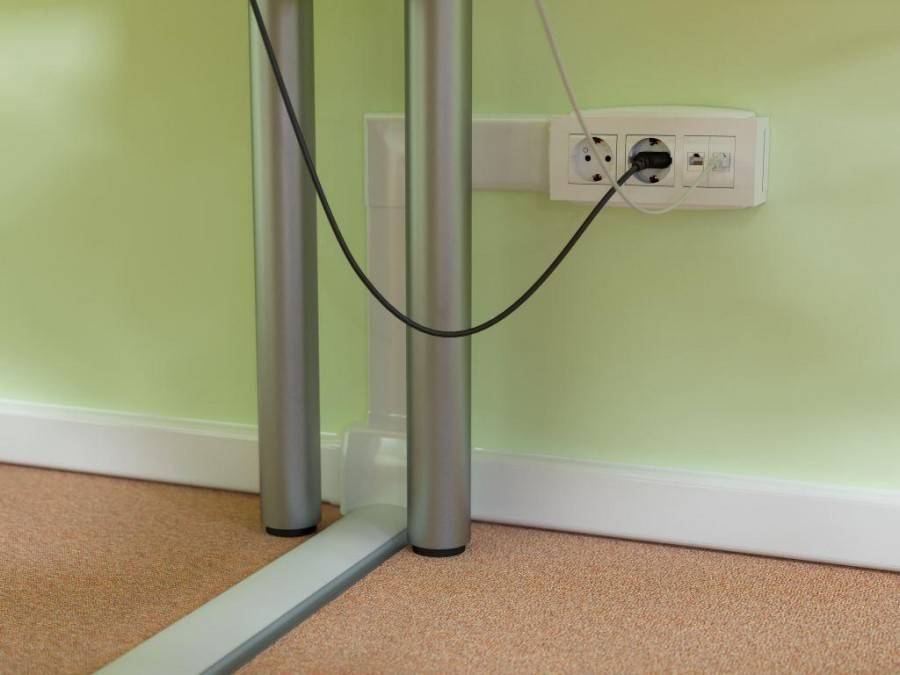

Пример внешней розетки на четыре гнезда

Внутренние модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.

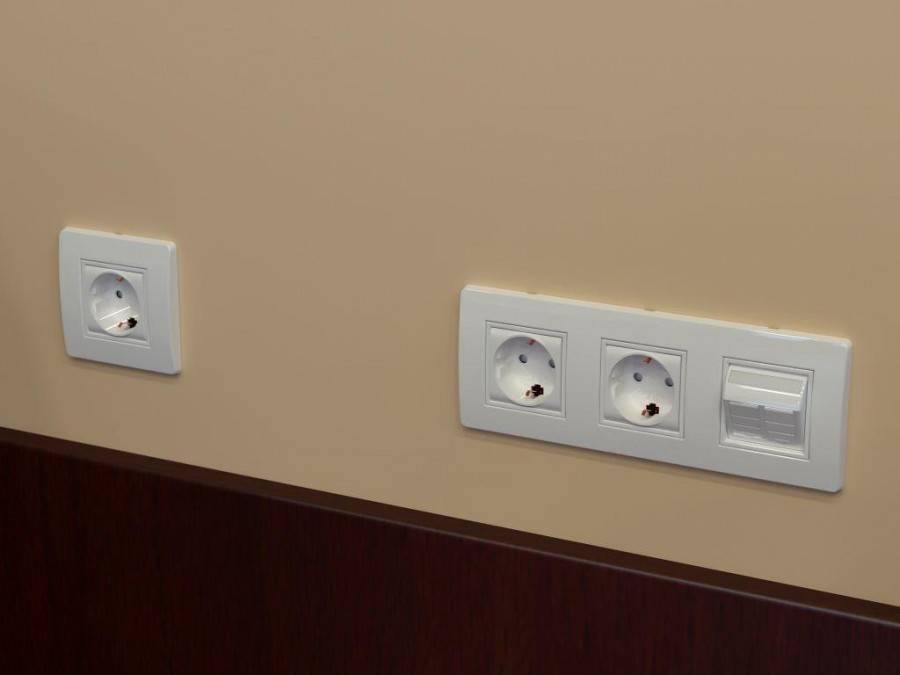

Пример внутренней (встраиваемой) розетки

Выдвижные модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.

На фотографиях выше пример выдвижных розеток

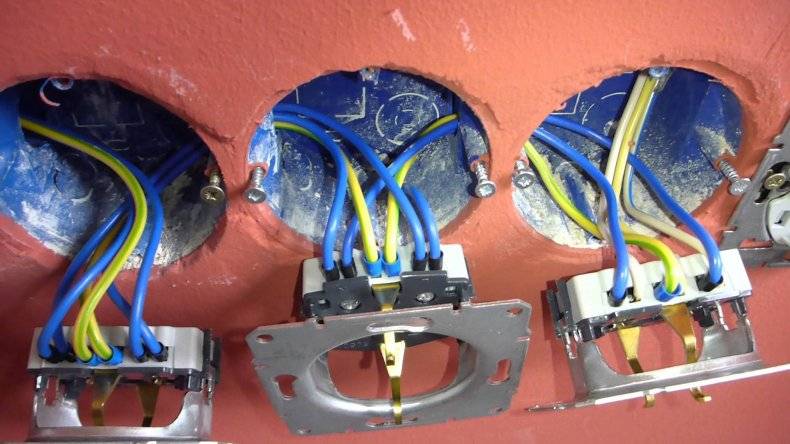

Способы подключения розеток

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе защитный автомат.

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до распределительной коробки. А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Для подключения электрокамина мощностью в 2кВт стоит предусмотреть отдельную независимую розетку, утюг же смело можно запитывать от точек, соединенных шлейфовым способом

Независимо от типа выбранного способа электропроводку можно выполнять в одном из двух вариантов:

  • открытый – предполагает прокладку проводов на поверхности стены;

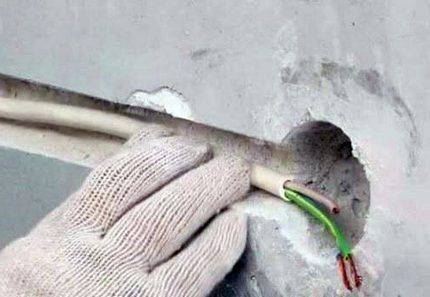

  • закрытый – предполагает выдалбливание каналов для прокладки силовых линий в бетонных и кирпичных стенках, выборку канала в древесине для прокладки кабеля, затянутого в гофротрубу.

Открытый вариант удобнее и проще относительно не только монтажа, но и обслуживания и контроля. Но относительно эстетического аспекта открытый провод не всегда уместен. Да и к тому же открытый способ монтажа «съедает» часть полезной площади: сверху кабеля невозможно повесить полку или придвинуть вплотную к стене мебель.

При открытом способе монтажа для защиты РЕ проводника от механических повреждений и придания ему большей презентабельности используют кабель-каналы, либо же плинтусы из пластика

Внутреннее пространство большинства кабель-каналов имеет перегородки, между которыми удобно размещать провода. Контроль за состоянием трассы осуществляют через верхнюю съемную часть.

Закрытый вариант проводки удобен тем, что исключает возможность случайного повреждения кабеля, делая его при этом незаметным для окружающих.

Чтобы минимизировать необходимость «раскурочивания» стен для создания штроб, закрытую проводку выполняют на этапе строительных или ремонтных работ до момента выполнения отделки

Но «невидимость» закрытой проводки способна сыграть и злую шутку при попытке «забить гвоздь». Поэтому существует негласное правило: провода прокладывать относительно розеток строго вертикально или горизонтально.

Типы розеток, рекомендуемые для применения в доме или квартире

Для домашнего использования электророзетки можно разделить на 2 вида – обычные и специальные. Обычные используются для любых приборов с небольшой мощностью. Обычные приборы можно выбирать из любых брендов, любой марки и разновидности. Они работают в домашних условиях без повышенных нагрузок, сильных перепадов температур и влаги. К специальным устройствам относятся розетки для электроплиты, стиральной машины, посудомоечной машины.

Точки питания для использования в новых домах должны быть с заземлением.

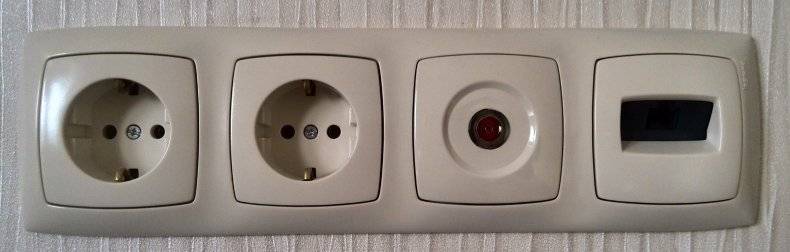

Дополнительно выбираются «телефонные» и «компьютерные» розетки. Они выбираются в зависимости от категории кабеля (витой пары) и определяют скорость передачи данных.

Особое внимание стоит уделить выбору оборудования в ванную комнату. Они должны соответствовать микроклимату помещения – быть влагозащищенными и стойкими к высоким температурам

Уровень защиты таких приборов должен быть не ниже IP44, чем выше – тем лучше.

Фирмы, розетки которых подойдут для домашнего использования: ABB, Legrand, Schneider Electric. Они зарекомендовали себя как качественные и надежные устройства, к тому же в линейке можно выбрать модели, подходящие под дизайн квартиры.

Розетки без заземления: описание, характеристики, применение, советы мастеров

В наше время ПУЭ (правила устройства электроустановок) предусматривают обязательное заземление розеток в частных и многоквартирных домах. Но так было не всегда. В домах старой постройки и большинстве частных секторов до сих пор используется двухпроводная система – фаза и ноль. Если быть точным, то немалое количество электроприборов не требуют наличия заземляющего контакта. Обычно это различные светильники в пластиковом корпусе, телевизоры, музыкальное оборудование. Если в распределительном щите отсутствует соответствующая шина или требуется включение в сеть одного из перечисленных бытовых приборов, можно использовать розетки без заземления, стоимость которых значительно ниже. О них и пойдет речь.

Лучшие производители розеток с заземлением

Приобретая данное устройство, необходимо выбирать уже проверенных представителей рынка, так как розетки – это важная часть всей электросистемы в доме.

Рассмотрим наиболее популярные фирмы, которые являются лучшими производителями розеток с заземлением:

  • Производитель из Франции Легранд.
  • Швейцарский производитель АББ.
  • Российский производитель ЕКФ.
  • Российский производитель ИЕК.
  • Немецкий производитель Шнайдер Электрик.

При приобретении устройств данных производителей вы можете не сомневаться в их качестве и безопасности, так как данные представители уже давно хорошо зарекомендовали себя на рынке электрических товаров.

Как правильно выбрать розетку


Внутренняя розетка с заземлением Чтобы правильно выбрать розетку, необходимо изучить и оценить ряд факторов, которые будут оказывать влияние на ее надежность и функциональность.

Следует ориентироваться на такие критерии:

  • Вид металла. Лучшими характеристиками отличаются детали из нержавеющей стали.
  • Мощность. Хороший вариант — двухгнездное устройство на 16 А.

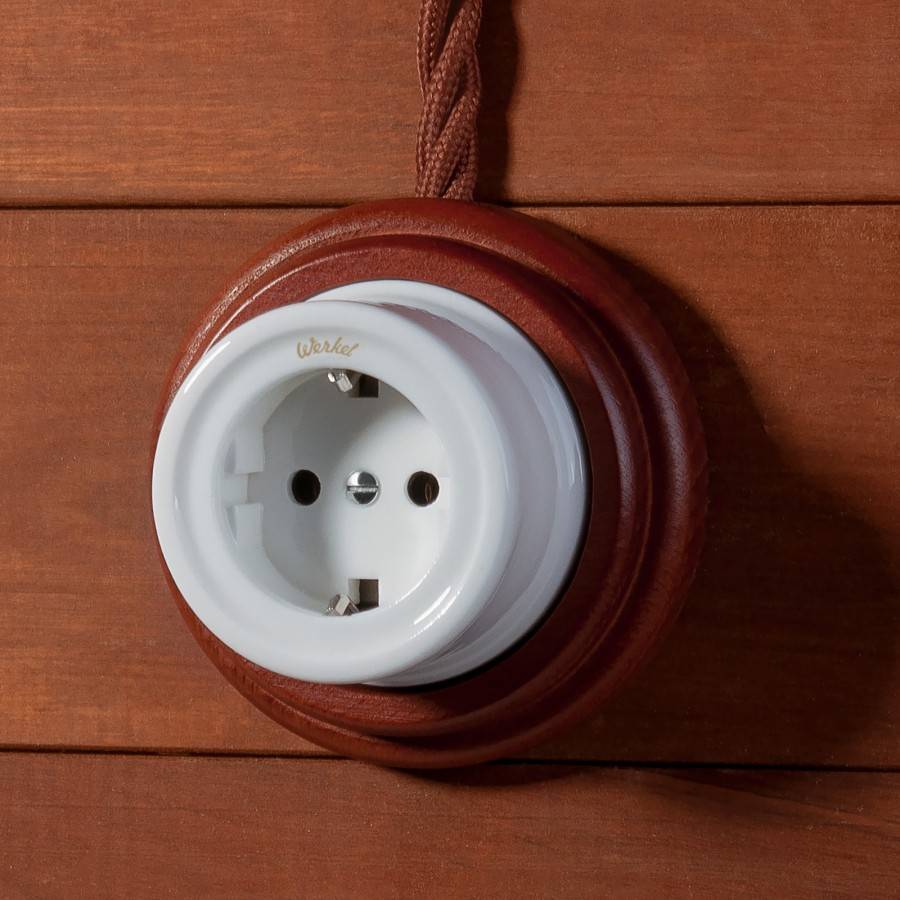

  • Материал корпуса. Лучше остановиться на керамике, которая устойчива к нагреванию и коррозии.
  • Тип. Если поставить внутренний прибор, можно сэкономить место. Открытый способ экономит силы и время.

При выборе каждая мелочь имеет значение, в том числе цвет и дизайн изделия.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током. Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

  • Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
  • Наличие перемычки между нулевой и заземляющей линией.
  • Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Зачем нужно заземление?

Заземление – устройство, предохраняющее человека от поражения электрическим током. Благодаря использованию различных заземляющих приспособлений удается избежать жертв на производстве и в быту. Собственно в этом его основное предназначение. Но чтобы правильно воспользоваться заземлением необходимо для начала понять, что это такое и как оно работает.

Что такое заземление?

Итак, что из себя представляет заземление? Конструктивно это чаще всего обычный кусок провода, который одним концом соединён с корпусом электрического аппарата, а другим концом с землей, откуда собственно и название. Заземление также может присутствовать в вилке современного электроинструмента,  там его роль такая же – при повреждении инструмента заземление предохраняет человека от удара электрическим током.

Существует множество различных систем заземления таких как TN-C, TN-S, TN-C-S и другие, собственно, обычному человеку, не имеющего электротехнического образования вовсе не обязательно вникать в данные вещи настолько глубоко, поэтому мы движемся дальше.

Как работает заземление

Суть заземления проста – служить проводником. Допустим, случилась аварийная ситуация – сломалась стиральная машина. При этом замкнуло обмотку электродвигателя (или что-нибудь еще) и корпус машинки оказался под напряжением. Человек ничего не подозревая может коснуться корпуса, после чего его ударит током. Для того чтобы этого не произошло, стиральную машину заземляют.

Тогда если человек коснётся корпуса, то ток пройдет не через него, а через заземление. А произойдёт так потому, что кожа человека имеет сопротивление порядка нескольких кило Ом, а сопротивление заземляющего проводника не более 5-10 Ом, что в тысячу раз меньше чем сопротивление кожи человека.

Выходит, что току в тысячу раз проще пройти по проводу и уйти землю, чем пройти через человека.

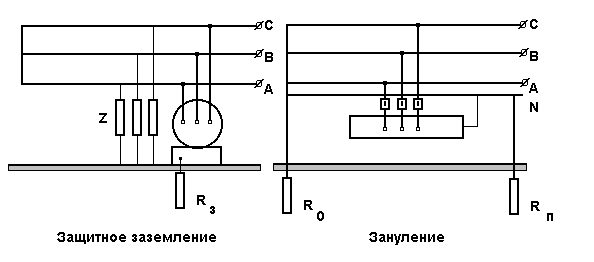

В чем разница между заземлением и занулением

Если говорить простым языком, то зануление это соединение корпуса приемника электроэнергии с нулем. Ноль – это провод, имеющий нулевой потенциал и идущий из трансформатора. Зануление работает так: если на корпус приемника попадает провод под напряжением, то он через корпус замыкается на ноль, что вызывает короткое замыкание. Защита автоматически срабатывает и отключает питание.

Зануление это прием который используется только на производстве и по своим защитным свойствам гораздо хуже заземления. К сожалению, во многих старых домах не существует возможности защитить проводку квартиры с помощью заземления и прибегают занулению, что крайне не безопасно.

Вот мы вкратце и ответили на вопрос “зачем нужно заземление?”. Надеемся материал оказался вам полезен! Удачи!

1 1 1 1 1 1 1 1 1 1 4.79 (100 Голоса)

Где принято использовать розетки с влагозащитой

В использовании простых розеток ни у кого вопросов не возникает, поскольку их можно устанавливать почти везде.

Но в отношении устройств с определенным уровнем влагозащиты существует определенный список мест применения:

  • ванные с санузлами;
  • центры косметологии и спортивные клубы с предусмотренными помещениями для водных процедур;
  • парилки с саунами, душевые и бани;
  • развлекательные центры с бассейнами, аквапарки с дельфинариями;
  • применение в уличных условиях — объекты промышленного типа и внешние части зданий.

Принято устанавливать розетки с определенным уровнем влагозащиты в ванных комнатах, где предусмотрено расположение стиральной машины, джакузи, бойлеров, гидромассажей и сушилок. В целях комфорта их часто устанавливают под плойку, фен, электробритву и подобные приборы. Нередко розетки располагаются совместно с аналогичным типом выключателей.

Как проверить заземление в розетке?

Для этого понадобится мультиметр и отвертка-тестер. При наличии разноцветных проводов на фазе присутствует черно-коричневая изоляция. Проверку сначала осуществляют тестером, вводя его поочередно в отверстия розетки. Включение индикатора произойдет при касании фазы.

Впоследствии наличие заземления проверяют мультиметром. Центра или верхней части розетки (ее заземление) касаются одним щупом, вводя второй поочередно в ее отверстия.

Отсутствие напряжения между проводниками указывает на следующее:

  • нейтраль-заземление — о находящейся перемычке между ними;
  • фаза-заземление — об отсутствии последнего;
  • фаза-нейтраль — об обрыве последней.

При исправно работающем заземлении во время измерения напряжения между ним и нейтралью показания прибора должны быть отличны от 0, а максимальный результат не должен превышать 90 В.

С помощью мультиметра

  1. Переключите мультиметр в режим измерения переменного напряжения до 1000 В.
  2. Измерьте напряжение между нулем и фазой.
  3. Измерьте напряжение между «землей» и фазой.
  4. Если напряжения п. 2 и 3 лишь незначительно отличаются — «земля» присутствует (здесь мы говорим лишь о её присутствии, а не о её качестве). Если напряжение п.3 отсутствует (прибор ничего не намерил) — заземление не функционирует.

Спомощью тестера из лампы

  1. Подключите пробник к фазе и нейтрали. Лампа должна гореть.
  2. Подключите лампу к фазе и «земле». Если лампа горит с такой же яркостью — заземление присутствует. Если яркость стала меньше — контур заземления в плохом состоянии. Лампа совсем не горит — «земля» отсутствует.

Если вы тщательно закрепили изделие, это еще не гарантирует его исправной работы. Есть случаи, когда при установке неправильно закрепляется фаза, а также контакт защитного характера. Для проверки используем специальную отвертку с индикатором — прикладываем ее к гнезду фазы, а щуп к приводу. Если индикатор активный, значит, заземление есть, монтаж розетки с заземлением можно считать законченным.

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру

Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.

Что такое заземление и почему нельзя использовать вместо него зануление

Что такое защитное заземление

Согласно п.1.7.6 ПУЭ, заземление — это преднамеренное соединение электроустановки или ее части с заземляющим устройством или землей, главной целью которого является электробезопастность. Основной целью защитного заземления является снижение потенциала на частях электрооборудования, которые могут оказаться под напряжением при его аварии или поломке.

  • Давайте рассмотрим случаи, при которых защитное заземление будет выполнять свои функции. Например, возьмем стиральную машинку в ванной. При пробое изоляции фазного провода с прикосновением его к корпусу машинки, она оказывается под напряжением равным фазному, то есть 220В. Если защитное заземление отсутствует, то при прикосновении к машинке вы получите удар электрическим током, вполне возможно даже смертельный. Если же заземление имеется, то оно снизит напряжение на машинке практически до нуля и прикосновение к ней не принесет вам вреда.
  • То же самое происходит и при частичном снижении изоляции фазного провода. Когда на машинке появляется напряжение меньшее, чем 220В. Защитное заземление снижает потенциал на корпусе практически до нуля, и вы не будете ощущать легкого покалывания при прикосновении к ней.

Почему нельзя применять зануление вместо заземления

Но как сделать заземление в розетке, если в вашем доме нет заземляющего контура. Многие «мегаспециалисты» советуют использовать для этого зануление (нулевой провод).

Он, якобы, почти то же самое. Но здесь важным является слово почти.

  • Давайте рассмотрим ситуацию, когда у нас пропал по каким-то причинам «ноль». Это может быть обрыв провода во вводном щитке или необдуманные действия еще какого-то «специалиста». В общем, причин множество.
  • Мы этого не знаем и просто включаем свет в любой из комнат. У нас замыкается цепь и на нулевом проводе появляется такое же напряжение, как и на фазном. Ведь он не связан с землей. Благодаря этому корпуса всех электроустановок, которые заземлены посредством зануления, так же оказываются под напряжением. И вам очень повезет, если где-то произойдет просто короткое замыкание и просто «выбьет» автомат. Иначе цена такого «заземления» может быть весьма плачевной.
  • В случае же обрыва правильного заземляющего провода у вас только не будет защиты от прикосновения. Согласитесь, разница огромна. А если добавить сюда наличие определенного потенциала на нулевом проводе, который связан с окислениями, плохими контактами и тому подобным, то запрет на использование такого вида заземления п.1.7.60 ПУЭ становится вполне объясним.

Применение защищенных от влаги розеток

По использованию обыкновенных розеток вопросов практически не возникает – где нужно, там и ставим.

Но другое дело влагозащищенная розетка – особый класс розеток, которые применяются в особых случаях, а именно:

  • ванные помещения, и санузлы квартир (домов);
  • косметологические центры и фитнес клубы, где предусмотрены водные процедуры, сауны, бани, парилки, душевые;
  • бассейны и развлекательные центры типа дельфинариев, аквапарков и т.д.;
  • “уличное” применение (на внешней части зданий) и на промышленных объектах.

Ванная комната классической квартиры уже давно перестала быть архаичным помещением только с умывальником и чугунной ванной, теперь это высокотехнологичное помещение в котором устанавливают “стиралки”, гидромассажи, джакузи, бойлеры, электрические вытяжки и сушилки.

Галерея изображений

Фото из

Расположение розеток в ванной комнате

Влагозащищенные розетки на кухне

Силовые точки в бассейнах и саунах

Использование на открытых площадках

Не забываем о необходимости наличия розетки под фен, плойку, электробритву и многое другое. Санузел тоже нуждается в таких элементарных вещах, как электрическая вытяжка и сушилка для рук после мытья. Всё это “добро” должно питаться от надёжного источника – электрической сети через влагозащищенную розетку.

Нынешние салоны красоты, спортивные фитнес-клубы предоставляют более чем широкий спектр косметологических и оздоровительных услуг, которые включают водные процедуры.

Для безопасного обеспечения таких услуг и применяют влагостойкие розетки, в которые подключают обширный перечень электрических приборов и оборудование: начиная от сушилки до трубчатого электронагревателя (тэн-а) для “подогрева” камней в сауне.


Пространство ванной комнаты имеет несколько зон опасности наличия электроприбора, поэтому специалисты рекомендую монтировать розетки в зонах 2 и 3

О необходимости наличия влагостойких розеток в бассейне или аквапарке нет нужды и говорить. Невозможно нормально, а главное безопасно, включить ни один водокольцевой насос или другой нагнетательный агрегат для обеспечения циркуляции воды в резервуаре или наличии нужной силы потока воды на аттракционе.

Огромное количество промышленного оборудования работает от электрической сети в самых экстремальных погодных условиях окружающей среды или с наличием жидкость внутри агрегата.

Дабы исключить систематическое или случайное негативное влияние влаги на электрическое соединение между сетью питания и оборудованием, повсеместно применяют влагозащищенные розетки с максимальным классом защиты оболочки.


Зачастую влагозащищенную розетку устанавливаю рядом с электрическим выключателем освещения, который тоже должен иметь аналогичный класс защиты от влаги и воды

Инструкция по безопасности

Соединение проводов пайкой

Решив подсоединить строенный модуль, руководствуйтесь требованиями безопасности:

  1. Выключите электричество и разорвите цепь.
  2. Используйте приборы, инструменты с каучуковой или пластиковой изоляцией на ручках.
  3. Соединяйте провода спайкой.
  4. Проверяйте изоляцию кабеля, при необходимости поместите его в пластиковую трубку.
  5. Обрежьте длинную жилу или скрутите ее в кольцо, спрятав в стене.
  6. Нарастите короткий провод, скрыв контакты.
  7. Для предотвращения короткого замыкания проверьте соответствие розетки и провода мощности и силе тока в цепи.
  8. Монтаж тройного модуля в деревянном доме производите только в металлическом подрозетнике.
  9. Модуль у двери располагайте так, чтобы выключатель был ближе к проему, чем розетка.

Соблюдение техники безопасности поможет качественно выполнить монтажные работы.

Системы заземления

В сетях с глухозаземленной нейтралью существует три вида систем подключения рабочих и заземляющих проводников. Рабочими являются нулевые проводники, по которым протекает ток нагрузки, защитные же служат только для доставки потребителю потенциала земли от заземляющих устройств. Рассмотрим их особенности, и как будет делаться заземление для разных систем.

Система TN-C

Все сети, созданные более десятилетия назад, собраны по системе TN-C. Узнать об этом можно, подсчитав количество проводов в питающем кабеле: их будет только два. Один из них – фазный, другой – нулевой совмещенный (PEN). Совмещенным он называется потому, что по нему протекает рабочий ток, и он же соединен с контуром заземления питающей линии.

Использовать нулевой проводник при такой организации в качестве заземляющего нельзя. Если его подключить к заземляющим контактам розеток, есть риск внезапно оказаться под напряжением при исправных электроприборах.

Во-первых, в этом будет виноват вероятный обрыв проводника PEN. Это вполне ожидаемое событие для старых электросетей, контактные соединения которых находятся в плачевном состоянии, особенно в гаражах. В результате перераспределения токов по фазам в нулевом проводе возникнет потенциал в диапазоне 0 – 220 В. Все заземляющие контакты розеток окажутся под напряжением, а вместе с ними – и корпуса электроприборов.

Но в гаражах даже не потребуется ждать обрыва нулевого провода, чтобы получить потенциал на PEN-проводнике. Электропроводка имеет незначительное сечение (кто-то сэкономил), а расстояние до подстанции значительно. Если вы замечали, что при сварочных работах в соседних гаражах у вас свет может не только тускнеть, но и становиться ярче, то это – результат повышенного сопротивления электропроводки. В эти моменты на нулевом проводнике относительно земли гарантированно появляется потенциал.

Даже если вы устроите у себя контур заземления и подключите его к PEN-проводнику, его все равно нельзя использовать в качестве заземляющего.

Система TN-S

Если ваш питающий кабель имеет три жилы, а в щитке установлены две нулевых шинки – вам повезло. Это признаки наличия системы заземления TN-S. В ней функции защитного и рабочего нулевого проводника разделены. Вне зависимости от нагрузки в гаражах и обрывов нулевых рабочих проводов (N) на защитном (РЕ) не будет опасного потенциала.

Если ваш гараж находится недалеко от подстанции, а проводник РЕ начинается не в соседнем щитке, а на ней самой, то сделанный своими руками контур заземления вам не очень то и нужен. Но если до подстанции далеко, то лишним он не будет.

Вывод от собственного контура подключается к шине РЕ в распределительном (вводном) щитке.

Система TN-C-S

Это гибридная система, при выполнении которой осуществляется переход от TN-C к TN-S. На каком-то участке сети совмещенный нулевой проводник разделяется на рабочий и защитный. В этой точке устраивается контур повторного заземления. Далее потребителям отправляется уже три проводника по системе TN-S.

Сконструировать такой переход можно и у себя в гараже. Но в этом есть один подвох, опять же связанный с возможностью обрыва совмещенного нулевого проводника в сети до вашего гаража. Если при появлении на нем опасного для жизни потенциала ток, проходящий через ваш контур заземления, сможет вызвать срабатывание вашего вводного автомата, то собрать такую систему можно. Если нет – опять же, возникает определенный риск. В этом случае групповые линии лучше дополнительно защитить УЗО.

Система ТТ

Это – то же самое, что и TN-C, но контур заземления не подключается к PEN-проводнику. Он остается независимым и соединяется только с корпусами и металлическими оболочками, заземляющими контактами розеток. Все отходящие от щитка линии в обязательном порядке защищаются УЗО на ток, не более 30 мА.

Недостаток системы в том, что она не спасает от повреждения питающего кабеля, если потенциал фазы от него попадет на металлический корпус гаража.

Разновидности двойных розеток

Прежде чем сделать выбор и купить розетки профессионалы рекомендуют ознакомиться с качественными характеристиками, плюсами и минусами, критериями, важными для производительной эксплуатации аксессуара.

Механическая защита

Бывают открытые и закрытые варианты

В закрытой конструкции элементы подключения надежно защищены, что важно при наличии в доме маленьких детей. Открытые – классический вариант изделия, встречающийся каждый день в доме, офисах и других предприятиях

Стоимость открытого варианта ниже в сравнении с закрытым. Для обеспечения безопасности отверстия открытых двойных розеток закрываются дополнительными элементами (заглушками).

Двойные розетки с заземлением

Двойные розетки с заземлением безопасны в эксплуатации. При пользовании элементом клиенты могут быть уверены в собственной безопасности. Их не ударит током, не травмирует.

Правильно подключенные заземляющие контакты сделают пользование комфортным.

Накладные и встроенные

Накладная двойная розетка и встроенная отличаются между собой размерами и способами монтажа. Встроенный вариант выглядит эстетически привлекательным, сочетается с интерьером помещения, не раздражает. Внешний – проще устанавливается, занимает минимум времени на монтаж.

Герметичность корпуса

Определить герметичность корпуса можно по показателям маркировки. Если на изделии указано IP-45 или IP-55 корпус имеет отличные параметры прочности, защищен от попадания влаги, пыли и грязи. Чем больше цифровой показатель, тем надежнее и прочнее накладная двойная розетка.

Дополнительный функционал

Современные аксессуары могут содержать элементы программирования: таймеры, подсветки, датчики на подключение/отключение и другие.

Отдав предпочтение инновационным вариантам стоимость изделия может быть на несколько порядков выше.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
