Как рассчитать количество свай для фундамента

Свайно-винтовой фундамент для загородного дома

• Расчет количества свай
• Особенности расчета количества свай

Популярность свайно-винтового фундамента для частного домостроительства набирает обороты. Этот вид фундамента является весьма экономичным, в 2-2,5 раза дешевле, чем ленточный. Кроме того, свайный фундамент можно устанавливать в любое время года, он долговечен и прост в установке (монтаж занимает не более 1 дня), для его сооружения не требуется специальная техника и знания. Винтовые фундаменты могут быть возведены на торфяных и переувлажненных грунтах, склонах, участках со сложным рельефом. Еще одним неоспоримым преимуществом является то, что сваи можно использовать повторно, что актуально для временных сооружений.

Свайно – винтовой фундамент становится очень популярным фундаментом для дома. Он дешевле ленточного в 2,5 раза, устанавливать его можно круглый год, а монтаж не занимает больше одного дня.

Для того чтобы свайно-винтовой фундамент был качественным, необходимо правильно сделать его расчет.

Как рассчитать количество винтовых свай – это главный вопрос частного домостроения, ответ на который требует учесть несколько аспектов:

• тип подстилающих грунтов;
• количество винтовых опор;
• уровень заглубления сваи;
• место установки каждой опоры.

Кроме того, следует учитывать, что у сваи, как и у любого строительного материала, есть параметры, которые необходимо принимать во внимание, если нужно рассчитать их количество:

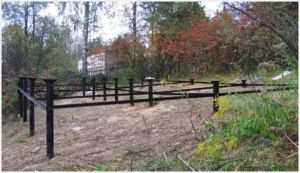

Винтовые сваи для различных типов домов.

Первый параметр важен при строительстве винтового основания под тяжелые сооружения. Остальные параметры важны для того, чтобы правильно распределить нагрузку на почву. Длина сваи должна быть достаточной, чтобы она опиралась на твердые подстилающие породы и не проваливалась. Несущая способность отвечает за тот же параметр, а именно устойчивость всего фундамента к нагрузкам.

Чтобы определить, сколько надо опор для основания под частный дом, необходимо определиться с типом подстилающего грунта. Если он стабильный, с ровной поверхностью, то расчет будет весьма прост и не займет много времени. Если же на участке имеются различные типы грунта или сложный рельеф, то при расчете возможны некоторые проблемы.

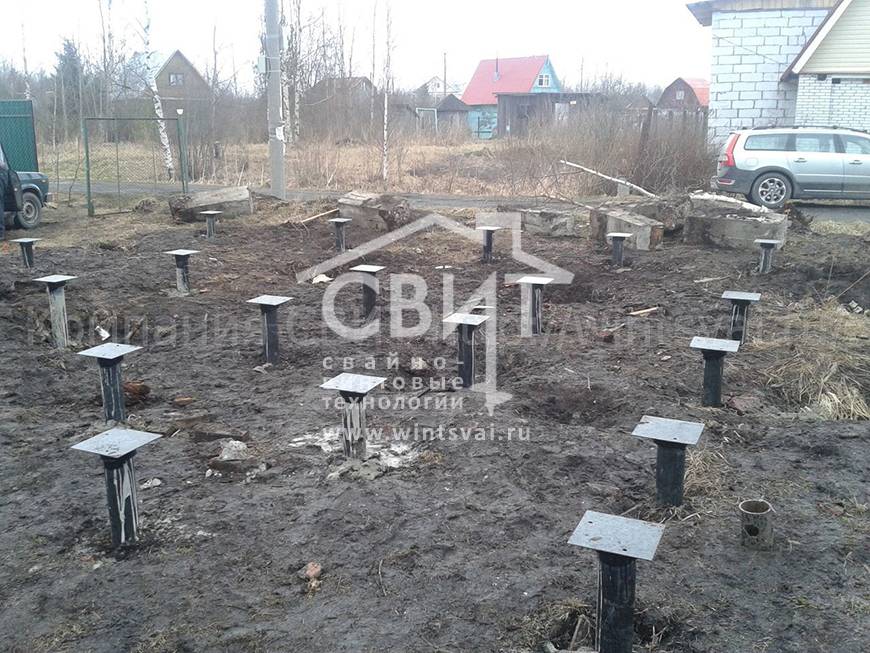

Следует принимать во внимание, что при возведении свайного фундамента под частный дом можно использовать несколько видов свай, что позволит создать крепкую основу будущего дома. Немаловажным фактором для этого будет являться и материал, из которого изготовлены сваи

Пример расчета фундамента на винтовых сваях

В большинстве случаев расчет свайного основания (в том числе и винтового типа) ведется на специальных программных продукта – так называемых «калькуляторах фундамента». Но всю последовательность вычислений, проводимых таким «калькулятором» можно произвести и вручную.

И далее по тексту мы изложим именно «ручную» методику расчетов. Причем все вычисления будут изложены именно в том прядке, который был описан при изложении типовой методики расчетов свайного основания. Итак..

Определение характеристик почвы

Как говорилось выше, все характеристики почвы определяют в ходе инженерно-геологических изысканий. Однако для сооружения небольших фундаментов под относительно легкие строения можно воспользоваться и усредненными, табличными данными, увязав несущую способность грунта с типом почвы.

Правда, в этом случае вам придется отрыть шурф, обнажающий слой грунта на глубине погружения сваи. Причем в качестве шурфа можно использовать котлован для септика.

Сбор нагрузок

Сбор нагрузок предполагает  расчет по массе стройматериалов, эксплуатационной, снеговой и ветровой нагрузкам.

Масса строения 6х4 метра определяется по объему и удельному весу стройматериалов. В среднем на такой дом расходуют около 12 кубов бруса на несущие стены и еще 3-4 куба на обустройство кровли, цокольного и чердачного перекрытия. При удельной массе дерева в 550-600 кг/м3 такой объем пиломатериалов «потянет» на 9-10 тонн.

Эксплуатационная нагрузка считается исходя из площади строения, умноженной на усредненный вес оборудования, мебели и жильцов. И при значении среднего веса в 350 кг/м2 эксплуатационная нагрузка равняется 8,4 тонны (6х4х350).

Ветровая нагрузка определяется по площади пола умноженной на коэффициент (40+15Н), где Н – это высота фасада дома. При высоте фасада в 3,5 метра, ветровая нагрузка равна 2,2 тонны (6х4 х (40+15х3,5)).

Снеговая нагрузка вычисляется по площади кровли, умноженной на коэффициент среднего веса снежного покрова (180 кг/м2 для жилищ, расположенных в средних широтах).  И при высоте фронтона в 2 метра площадь двускатной кровли нашего дома равна 34 м2. В итоге, снеговая нагрузка равняется 6,1 тонны (34х180).

Таким образом, сбор нагрузок предполагает, что на грунт и основание будут давить не менее 26,7 тонн общего веса строения.

Расчет параметров свай

Перед тем, как рассчитать количество винтовых свай для фундамента и определить шаг расположения опор, следует вычислить несущую способность одной сваи. Для этого нужно умножить на площадь пяты (винтовой лопасти) опоры несущую способность грунта.

Площадь пяты выбирается по специальной таблице, в которой указан диаметр всех нормированных (производимых по ГОСТ) винтовых свай. Наименьший диаметр такой сваи равен 300 миллиметрам. Следовательно, площадь пяты опоры равняется 706 см2.

А при несущей способности грунта в 3-4 кг/см2 несущая способность сваи будет равна 2,1-2,8 тонны.

Таким образом, для удержания нагрузки в 26,7 тонны достаточно 10-12 свай. Габариты опор берутся по общим рекомендациям. Например, для деревянных конструкций в большинстве случаев советуют опору СВ108 с диаметром стержня в 108 миллиметров.

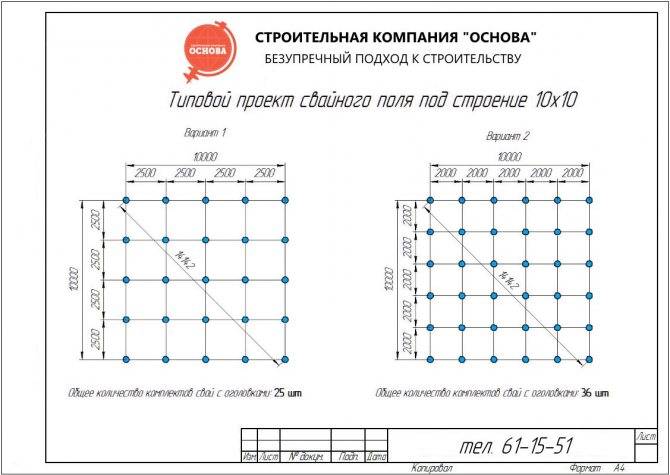

Свайное поле считают исходя из жесткости балок ростверка. И если под нашим домом заложат металлический или деревянный ростверк то максимальный шаг (расстояние между двумя соседними опорами) будет равен 2-2,5 метрам. Причем формируя свайное поле нужно заложить опоры еще и под межкомнатную перегородку.

https://youtube.com/watch?v=6kJPnSH1oAs

О сайте

zalman

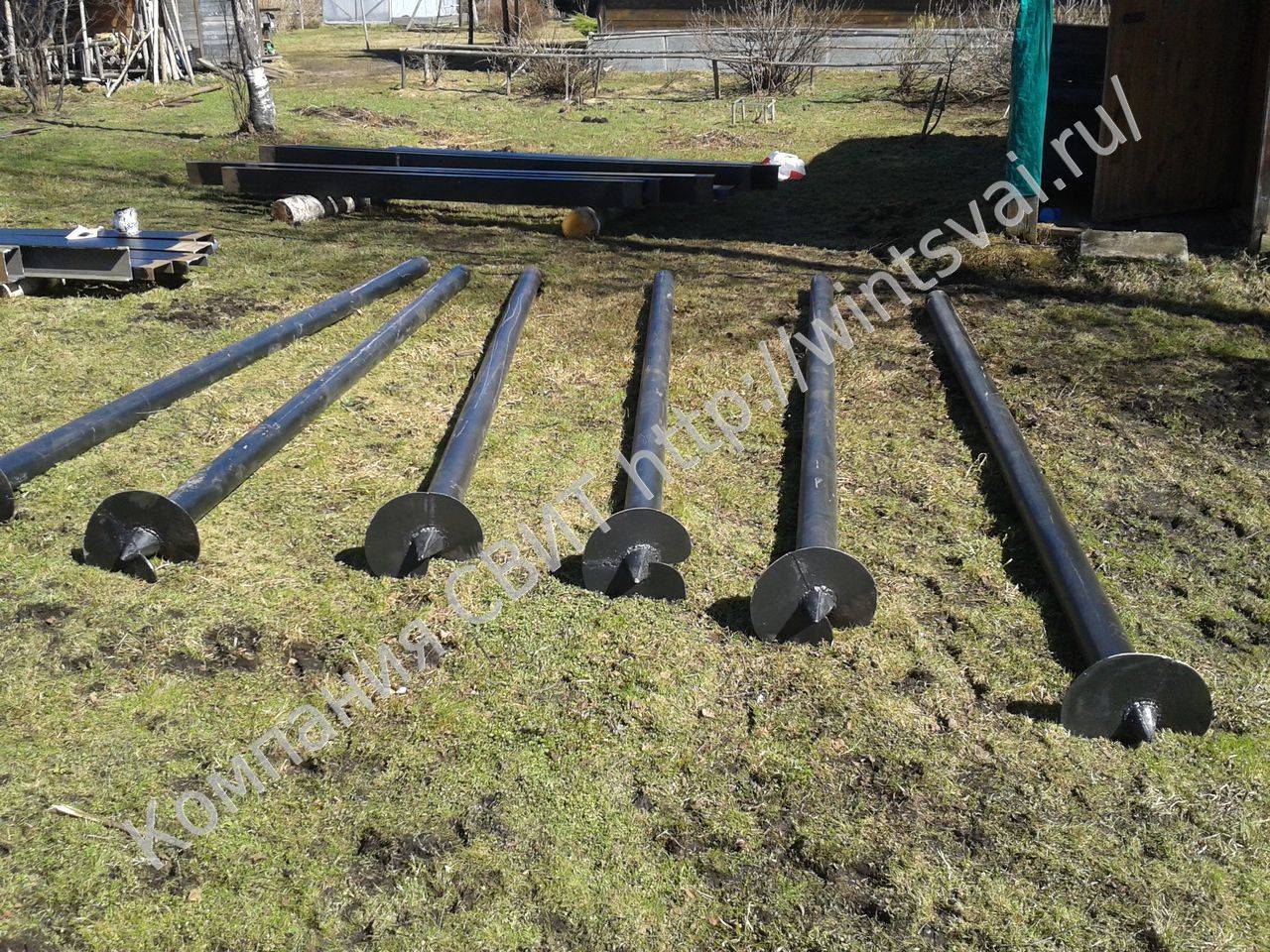

Диаметр и длина свай как основные характеристики

Винтовые сваи по своему диаметру подразделяются на несколько видов, которые используются в строительстве для различного предназначения:

• 57 мм (используются для легких заборов);
• 76 мм (применяются для монтажа деревянных заборов, а также заборов из профлиста, для установки фундаментов под бытовки, туалеты, хозяйственные блоки);
• 89 мм (необходимы для монтажа тяжелых заборов, фундаментов под каркасные дома, различных пристроек к дому, таких как веранда, терраса, лестница);
• 108 мм (используются для установки фундаментов под каркасные многоэтажные дома, для пристроек из бревен, брусьев, легких камней);
• 133 мм (используются для установки фундаментов под каркасные многоэтажные дома, для домов из бревен, для беседок, монтажа пирсов и причалов).

Определение длины свай

Одним из важных факторов при расчете фундамента является точное определение длины винтовых свай, благодаря чему в последующем дом не просядет под собственным весом. Выбор длины свай зависит от плотности грунта, а также перепадов высоты на участках строительства.

Для определения качества грунта необходимо выкопать лопатой на участке лунку глубиной 0,5 м. в самом низком месте земельного участка. Если под слоем почвы Вы обнаружили песок или глину, данный грунт считается благоприятным для монтажа винтовых свай. Для возведения фундамента можно использовать сваи в 2,5 м.

В случае, когда под почвой Вы нашли торф, воду или плывун, Вам понадобится соответствующий инструмент, так называемый садовый бур. Данный инструмент необходимо вставлять в готовые лунки и вкручивать пока на шнеке инструмента Вы не обнаружите плотные комки песка, глины. Бур во время вкручивания нужно время от времени вытаскивать и стряхивать с его шнека грунт. Благодаря процедуре вкручивания бура Вы сможете рассчитать глубину плотных слоев грунта.

Хотите установить винтовой фундамент своими руками?

Перепад высоты на земельном участке – следующий критерий выбора длины свай. К примеру, длина дома составляет 6 метров, а перепад высоты – 1 метр. В таком случае, для установки фундамента для верхнего ряда свай понадобятся сваи длиной 2,5 м, для среднего ряда – 3 м, а для нижнего ряда – 3,5 м. Советуем при перепадах высоты более полуметра брать в расчет винтовые сваи с запасом в 0,5 м. Достаточно часто случается, что при установке свай с перепадами высоты, на нижних сваях не достает около 30 сантиметров.

Для точного определения длины свай рекомендуем обращаться за помощью специалистов компании «СВИТ», которые в кратчайший срок приедут и произведут точные замеры с пробным бурением за доступную цену.

Пример расчета

Исходные данные:

• Геологические условия местности: на глубине 2 метра от поверхности почвы залегают суглинки тугоплатичные, далее на всю глубину исследования располагаются твердые глины с коэффициентом пористости 0,5.
• Снеговая нагрузка — 0,18 т/м².
• Требуется спроектировать фундамент под одноэтажный дом с мансардой. Размеры дома в плане — 4 на 8 метров, кровля с покрытием из металлочерепицы вальмовая (высота наружной стены по всем сторонам одинаковая), стены из кирпича толщиной 0,38 м, перегородки гипсокартонные, перекрытия — железобетонные плиты. Высота стен в пределах первого этажа — 3 метра, на мансардном этаже наружные стены имеют высоту 1,5 метра. Внутренних стен нет (только перегородки).

Сбор нагрузок:

1. масса стен = 1,2 * (24 м (периметр дома) * 3м (первый этаж) + 24 м * 1,5 м (мансарда))*0,38 м * 1,8 т/м³ (плотность кирпичной кладки) = 88,65 т (1,2 — коэффициент надежности по нагрузке);
2. масса перегородок = 1,2 * 2,7 м (высота) * 20 м (общая длина) * 0,03 т/м² (масса квадратного метра перегородок) = 2 тонны;
3. масса перекрытий с учетом цементной стяжки 3 см = 1,2 * 0,25 м (толщина) * 32 м²(площадь одного перекрытия) * 2(пол первого этажа и пол мансарды) * 2,5 т/м² = 48 тонн;
4. масса кровли = 1,2 * 4 м * 8 м * 0,06 т/м² = 2,3 тонны;
5. снеговая нагрузка = 1,4 * 4 м * 8 м * 0,18 т/м2 = 8,1 тонн;
6. полезная нагрузка = 1,2 * 4 м * 8 м * 0,15 т/м² * 2 (2 перекрытия) = 11,5 тонн.

Итого: М = 112,94 т. Периметр здания Uдома = 24 м, нагрузка на погонный метр Q= 160,55/24 = 6,69 т/м. Предварительно подбираем сваю диаметром 30 см и длиной 3 м.

По формулам для определения расстояния между сваями

Все необходимые формулы приведены ранее, нужно просто воспользоваться ими по порядку.

1.       F= 3,14 D²/4(площадь круглой сваи) = 3,14 * 0,3 м * 0,3 м / 4 =0,071 м², U = 3,14 D = 3,14*0,3 м = 0,942м; (периметр сваи по кругу);

2.       Pосн = 0,7 * 90 т/м² * 0,071 м2 = 4,47 т;

3.       Рбок. пов-ти = 0,8 * (2,8 т/м² * 2 м + 4,8 т/м² * 1) * 0,942 = 7,84 т;

В этой формуле 2,8 т/м² — расчетное сопротивление боковой поверхности сваи в тугопластичном суглинке, 2м — высота слоя суглинка, в котором располагается фундамент. Сопротивление находят по таблице 3. Там представлены значения для подходящей в данном случае глубины 50, 100 и 200 см. В расчет принимаем минимальное для того, чтобы обеспечить запас по несущей способности.

4,8 т/м² — расчетное сопротивление боковой поверхности сваи в полутвердой глине, 1м — высота фундамента, располагающегося в этом слое. Последнее число в формуле — найденный в первом пункте периметр сваи. Значения 0,7 и 0,8 в пунктах 2 и 3 — коэффициенты из формул.

4.       Р = 4,47 т + 7,84 т = 12,31 т (полная несущая способность одной сваи);

5.       L = 12,31 т/6,69 т/м = 1,84 м — максимальное значение расстояния между сваями (между центрами).

Назначаем расстояние 1,8 м. Т.к. длина наших стен кратна 2 м метрам, удобнее чтобы и расстояние между сваями было 2 м, для этого нужно немного увеличить несущую способность сваи, например увеличив её диаметр. Если полученное значение шага достаточно велико, разумнее найти минимальное, поскольку, чем больше расстояние между сваями, тем больше понадобиться сечение ростверка, что приведет к дополнительным затратам.  По такому же принципу выполняют расчеты для уменьшенного диаметра. Рассчитывают применое количество материала для нескольких вариантов и подбирают оптимальное значение.

Хорошая реклама

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов

При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

• Длительные – стационарное оборудование с его наполнением, временные ограждения.
• Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
• Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3. К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2

Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

Выбираем оптимальную длину

При проектировании свайных фундаментов нужно помнить, что длина несущих элементов должна быть достаточной, чтобы достичь глубины промерзания почвы и упереться в прочные слои грунта. Ведь, если будут допущены ошибки в проектировании, тогда возникает проседание отдельного угла дома с дальнейшим его разрушением. Поэтому, длина конструкции выбирается с учетом некоторых важных факторов

Плотность грунта

Таблица плотности грунта для расчета свайного фундамента

Если грунты сыпучие и не способны выдерживать большие нагрузки, тогда сваи опускаются до глубины промерзания или достижения прочных почв. На строительной площадке нужно проводить подробные геодезические исследования, провести сбор данных о состоянии почвы и уровня грунтовых вод. Делается это методом глубинного керна или вручную с помощью лопаты.

Если под слоем залегают прочные почвы типа глины или песка, тогда нужно использовать сваи длиной до 2,5 метра. Если под слоем плодородной почвы есть породы низкой плотности, тогда с помощью садового бура делается скважина до уровня залегания прочных пород и по глубине скважины рассчитывается длина несущих элементов.

Перепад высот на участке

Пример расчета высоты свайного фундамента с перепадом высоты на участке

Как правило, при возведении таких фундаментов редко когда делают выравнивание участка по единой плоскости из-за больших финансовых расходов.

Тогда делают скважину в самом низком месте будущего фундамента и в самом высоком, затем рассчитывают длину скважины в обоих местах. Понятно, что далеко не всегда уровень прочных пород будет одинаковым на различных отметках, поэтому бурение проводится в нескольких местах.

В результате получается полноценный проект выбора оптимальной длины основания для дома с учетом типа грунта и высоты на участке. Устанавливать сваи одинаковой длины в таких случаях запрещено, в противном случае возникнет крен в сторону меньшего сопротивления почвы.

Как рассчитать количество винтовых свай?

Правильно выполненные расчеты при проектировании свайно-винтового фундамента – залог надежности всей строительной конструкции. Их осуществление требует знаний и опыта в сфере проектирования и строительства оснований данного типа.

Основные принципы расчета количества винтовых свай

Чтобы грамотно рассчитать количество винтовых свай, следует основываться на следующих принципах:

1. Для возведения легких заборов не превышайте расстояние между устанавливаемыми сваями в 3-3,5 м.;
2. Для деревянных заборов, а также заборов из профлиста расстояние не должно превышать трех метров, а при наличии нагрузки ветром – 2,5 метров;
3. Для деревянных домов расстояние между сваями должно быть не больше 3-х м.;
4. Для домов из пенобетона, газобетона, пеноблоков и шлакоблоков необходимо устанавливать расстояние для свай не более 2-х метров.

Для расчета количества винтовых свай необходимо:

1. взять план первого этажа;
2. обозначить винтовые сваи в каждом из углов фундамента, на стыках внутренних несущих перегородок, внешних стен;
3. расположить по каждой внутренней, внешней стене необходимое число свай с учетом расстояния, не превышающего 2-3 метра в зависимости от материалов, из которых будет возводиться строение;
4. остальное пространство заполнить винтовыми сваями с учетом расстояния в 2 или 3 метра;
5. если будет возводиться печь необходимо учитывать, что она требует минимум 2-х свай;
6. обозначить винтовые сваи под внешние углы балконов, террас, пристроек;
7. подсчитать общее число винтовых свай.

Основные показатели при расчете количества свай

При расчете количества свай учитываются два базовых показателя:

1. общая весовая нагрузка объекта строительства на фундамент;
2. грузонесущая способность грунта на участке строительства и, соответственно, нагрузка на одну сваю.

Весовая нагрузка рассчитывается следующим образом:

Определяются:
вес всех используемых при строительстве объекта материалов, при этом во внимание берутся значения, которые будет иметь готовый объект;
нагрузка при эксплуатации объекта и снеговая нагрузка – рассчитываются согласно СНиП 2.01.07-85.

Вышеуказанные показатели веса и нагрузки суммируются, полученное значение умножается на 1,1-1,2 – коэффициент запаса.

Грузонесущая способность грунта – показатель, рассчитываемый в индивидуальном порядке на основе данных, полученных при геологическом исследовании участка строительства. Расчеты опираются на нормы СНиП 2.02.03-85. В ряде случаев допустимо не проводить исследование. Такой подход целесообразен при хорошей изученности, стабильности грунта и возможности применения показателя минимальной допустимой нагрузки на одну сваю заданного типоразмера и планируемой глубины залегания винта.

После вычисления общей весовой нагрузки и допустимой грузонесущей способности одной сваи первый показатель делится на второй. В результате получает минимально допустимое количество свай, которое, впрочем, зачастую увеличивается по соображениям повышения надежности конструкции.

Согласно строительным ГОСТам и Сводам Правил, шаг монтажа свай составляет 1,5-3 метра, при этом предусматривается установка свай не только по периметру, но и внутри него. Расположение свай относительно друг друга, а также их количество серьезно зависит от площади строения, а также нахождения зон повышенной нагрузки, которую, например, создает построенная в доме печь. Для таких зон количество свай желательно увеличивать. Расположение свай и их количество отражается на плане – схеме свайного поля.

Расчет несущей способности сваи по грунту

Это экономичный, устойчивый вариант установки фундамента, применяемый практически в любых условиях.

В статье мы расскажем о видах свай, порядке и различных методах расчета фундамента.

Расчет свай начинается с выбора их типа.

По способу заглубления в грунт различают:

• Забивные сваи. Самый популярный вид. Погружаются в грунт путем забивки пневматическим молотом на рассчитанную глубину;
• Буронабивные сваи устанавливаются в самые короткие сроки. Сначала методом шнекового бурения разрабатывают скважину и уплотняют грунт вокруг нее. Потом одновременно с извлечением бура под давлением закачивают в скважину бетонную смесь. Сразу после этого в ней устанавливают армирующий каркас. Его изготавливают из металлических стержней на заводе или строительной площадке;
• Вибропогружаемые опускаются в толщу пород под действием собственного веса. Специальная установка передает вибрацию через сваю на грунт, за счет этого уменьшается сила трения между конструкцией и частицами почвы и свая постепенно погружаются в породу. Метод применяется на площадках с песчаным или насыщенным влагой грунтом;
• Винтовые конструкции имеют лопасти на концах, благодаря им конструкция погружается в землю. Хорошо работают на неустойчивых грунтах и плывунах при наличии недалеко от поверхности прочной породы. При монтаже не издают шума, не повреждают почву, могут устанавливаться на площадках с плотной застройкой. Монтаж осуществляется вручную или с применением легкой техники;
• Вдавливаемые устанавливаются без сильных толчков и вибраций, создают минимальную нагрузку на почву и фундаменты расположенных вблизи сооружений. Подходят для строительства крупных объектов в местах с плотной застройкой и вблизи зданий с неустойчивыми или старыми фундаментами.

По виду материала:

• Железобетон. Самый популярный материал для возведения крупных объектов. Металл, составляющий каркас обеспечивает стойкость к изгибающим нагрузкам, а бетон защищает металлоконструкцию от воздействия окружающей среды, обеспечивает стойкость к вертикальным нагрузкам и увеличивает силу трения с грунтом;
• Дерево. Применяется в индивидуальном строительстве на сухих почвах. Дешевый и доступный материал, но требует дополнительной гидроизоляции;
• Металл. Из этого материала выполняют винтовые сваи. После изготовления их покрывают специальным составом, защищающим их от коррозии.

Сваи отличаются по виду конструкции и форме. Это могут быть квадратные, прямоугольные, многоугольные и круглые сечения. Последний вид приобрел наибольшую популярность благодаря простоте изготовления и расчета нагрузки на такую конструкцию.

По характеру работы:

• Сваи-стойки работают за счет установки их нижней части на прочную породу. Они передают нагрузку на устойчивое основание, миную другие, менее надежные слои;
• Висячие сваи работают за счет силы трения между ними и сжатыми грунтами вокруг.

Специальные программы

Когда самостоятельно повести расчеты нет возможности, а бюджет не позволяет обратиться в специализированную компанию, можно воспользоваться программами для определения искомых параметров.

Популярные платформы для скачивания:

1. GeoPlate – программа для расчета осадки свайно-плитного основания).

2. GeoPile – сервис для расчета нагрузки на свайный фундаментов зависимости от типа грунта.
3. StatPile mod Range – платформа для определения вертикальной нагрузки, передаваемой от ростверка на сваи.
4. StatPile mod SP – программа для расчета суммарных нагрузок, передаваемых на сваю.

Онлайн-порталы в помощь начинающим строителям:

1. Определение давления под подошвой фундамента — здесь.
2. Расчет глубины промерзания почвы — тут.
3. Расчет размеров конструктивных элементов фундамента, а также определение потребностей в арматуре и бетоне – тут.
4. Расчет количества свай в зависимости от параметров возводимой конструкции – здесь или .
5. Определение количество свай и параметров силовых элементов – тут.

Сервисы для подсчета стоимости фундамента:

• калькулятор для свайного основания;
• ;
• онлайн-калькулятор для свайно-ростверкового основания.

Как правило, инженерными расчетами для проектирования занимаются специализированные фирмы в индивидуальном порядке.

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Дача и Дом

Принимаем размеры свай (вариант A):  диаметр буронабивной сваи d = 0,5 м;  длина буронабивной сваи  l = 3,0 м. Нагрузка, приходящаяся на одну сваю составляет x метров (шаг свай) х 5,5 тонн (нагрузка на погонный метр фундамента ).

Несущую способность набивных свай исходя из грунтовых условий рассчитывают по формуле

P несущая способность сваи = 0,7 коэфф.

однородности грунта х (Rн нормативное сопротивление грунта под нижним концом сваи х F площадь опирания сваи (м2) + u  периметр сваи (м) х  0,8 коэфф.

условий работы х fiн нормативное сопротивление грунта на боковой поверхности ствола сваи х li – толщина несущего слоя грунта, соприкасающегося с боковой поверхностью сваи (м)

В плоскости нижних концов свай залегает крупный песок, плотный влажный с несущей способностью Rн = 70 т/м2.

Площадь сечения (основания) круглой сваи составляет   S= 3,14 D2/4 S= 3,14 х 0,25 / 4 = 0,785/4 = 0,196 м2 Периметр сваи u = 3,14 D = 3,14 x 0,5 = 1,57 м; Дополнительный коэффициент условий работы mf = 0,8; В глинах и в скважинах с водой коэффициент работы сваи вместо 0,8 принимается равным 0,6. (Таблица 7.5 СП 50-102-2003 Проектирование и устройство свайных фундаментов). Нормативное сопротивление грунта на боковой поверхности ствола, принимаемое по табл., составит:

1. Для первого тугопластичного слоя грунта (суглинка) глубиной от 0 до 2 метров (среднее – 1 метр) – нормативное сопротивление грунта на боковой поверхности ствола составит от 1,2 до 2,3 т/м2  (См. строку для грунта на глубине 1 метр).  Принимаем самое малое значение сопротивления грунта с запасом 1,2 т/м2
2. Для второго полутвердого слоя грунта (суглинка) глубиной от 2 до 3 метров (среднее – 2,5  метра) – от 4,2 до 4,8 т/м2 .  Принимаем самое малое значение сопротивления грунта с запасом 4,2 т/м2

Несущая способность сваи по грунту будет: Р = 0,7 х 1 = 15,4 т. Минимально допустимый шаг свай составит 15,4 тонны / 5,5 тонн/м =2,8 метра. Разумно достаточным будет использование шага между сваями 2,5 метра.

Посмотрим, как изменится несущая способность сваи по грунту  при уменьшении диаметра сваи до 40 см (вариант Б): Площадь сечения (основания) круглой сваи составляет   S= 3,14 D2/4 S= 3,14 х 0,2 / 4 = 0,16/4 = 0,125 м2 Периметр сваи u = 3,14 D = 3,14 x 0,4 = 1,25 м; Несущая способность по грунту сваи диаметром 40 см составит:

Р = 0,7 х 1 = 10,7 т.  Такие сваи придется ставить через 2 метра.

Посмотрим, как изменится несущая способность сваи диаметром 50 см при уменьшении глубины ее заложения с 3 до 2-х метров (вариант В):

Важно

При глубине заложения на 2 метра, буронабивная свая будет опираться на слой полутвердого суглинка, а боковые поверхности ствола сваи будут соприкасаться с 2 метровым слоем тугопластичного суглинка. В плоскости нижних концов свай залегает полутвердый суглинок, с несущей способностью Rн = 36 т/м2.

Площадь сечения (основания) круглой сваи составляет   S= 3,14D2/4 S= 3,14 х 0,25 / 4 = 0,785/4 = 0,196 м2 Периметр сваи u = 3,14 D = 3,14 x 0,5 = 1,57 м; Дополнительный коэффициент условий работы mf = 0,8; Нормативное сопротивление грунта на боковой поверхности ствола для тугопластичного слоя грунта (суглинка) глубиной от 0 до 2 метров (среднее – 1 метр) – нормативное сопротивление грунта на боковой поверхности ствола составит от 1,2 до 2,3 т/м2  (См. строку для грунта на глубине 1 метр).  Принимаем самое малое значение сопротивления грунта с запасом 1,2 т/м2 Несущая способность по грунту сваи диаметром 50 см и глубиной 2 метра составит:

Р = 0,7 х1 [36  х 0,196 + 1,57 х 0,8 (1,2 х 2) = 7 т.  Такие сваи придется ставить уже через 1,2 метра.

Из вышеприведенного примера можно сделать два важных вывода:

При  устройстве фундамента важно проводить исследование подлежащего грунта для определения его несущих способностей.

Формула Терцаги

Формула Терцаги описывает закономерность уплотнения грунтов и их компрессионное сжатие. Для исследования грунтов редко выбирают метод трехосного сжатия ввиду его сложности, метод одноосного сжатия можно применять лишь к узкому кругу грунтов. Именно поэтому Терцаги рассматривает одноосное сжатие в жесткой таре, где стенки не дают образцу деформироваться.

По мере уплотнения, то есть сокращения объема полостей, давление возрастает. В результате становится понятно, то сумма деформаций образца составляется из пластической и остаточной деформации. (ξ1= ξp+ ξв)

Рис. 4 График нагружения грунта

При выполнении повторного нагружения основанию передаются только упругие деформации.

Этапы возведения винтового свайного фундамента

На этапе проектирования необходимо выбрать количество свай, которое в свою очередь зависит от площади террасы. Опоры размещают на плане в несколько параллельных рядов, следуя основным правилам:

• под каждым углом конструкции должна находится одна опора;
• расстояние между соседними сваями не должно превышать 1,5 м.

Когда план готов и подготовлены строительные материалы и инструменты, приступают к непосредственному строительству основания:

1. Земельные работы. Участок очищают от веток и другого мусора. Снимают верхний слой грунта толщиной приблизительно 15 см, замещая его утрамбованным настилом из песка. С помощью колышков и бечевки переносят план на участок, обозначая периметр террасы и места для монтажа опор.
2. Монтаж свай. В установленных местах завинчивают опоры с помощью металлических труб нужного диаметра в качестве рычагов, которые продеваются в технологические отверстия в верней части опоры. Вкручивают сваю на глубину промерзания почвы. В процессе монтажа контролируют вертикальность оси: максимальное отклонение не должно превышать двух градусов.
3. Обрезка опорных элементов на одном уровне. При этом учитывают, что каждая свая должна выступать над уровнем земли минимум на 30–50 см.
4. Бетонирование сваи. Всю полость столба заполняют бетонным раствором, чтобы вытеснить воздух и предотвратить окисление внутренней части опоры.
5. Наваривание оголовков. После полного затвердевания бетона на верхнюю часть каждого стержня приваривают оголовок, на котором будет держаться ростверк.
6. Устройство обвязки. Чтобы равномерно распределить нагрузку конструкции на грунт, монтируют ростверк. Самый простой вариант – использовать для этого брусья, предварительно пропитанные гидрофобным составом. В качестве альтернативы можно организовать металлическую обвязку из швеллера или профильной трубы, не забывая нанести на все элементы металлической конструкции гидроизоляционный слой.

Когда свайный фундамент готов, можно приступать к следующему этапу строительства террасы.
