Как выбрать трансформатор тока — по мощности

Содержание

В данном примере будет рассматриваться расчет тока трехфазного короткого замыкания в сети 0,4 кВ для схемы представленной на рис.1.

Исходные данные:

1. Ток короткого замыкания на зажимах ВН трансформатора 6/0,4 кВ составляет — 11 кА.

2. Питающий трансформатор типа ТМ — 400, основные технические характеристики принимаются по тех. информации на трансформатор:

  • номинальная мощностью Sн.т — 400 кВА;
  • номинальное напряжение обмотки ВН Uн.т.ВН – 6 кВ;
  • номинальное напряжение обмотки НН Uн.т.НН – 0,4 кВ;
  • напряжение КЗ тр-ра Uк – 4,5%;
  • мощность потерь КЗ в трансформаторе Рк – 5,5 кВт;
  • группа соединений обмоток по ГОСТ 11677-75 – Y/Yн-0;

3. Трансформатор соединен со сборкой 400 В, алюминиевыми шинами типа АД31Т по ГОСТ 15176-89 сечением 50х5 мм. Шины расположены в одной плоскости — вертикально, расстояние между ними 200 мм. Общая длина шин от выводов трансформатора до вводного автомата QF1 составляет 15 м.

4. На стороне 0,4 кВ установлен вводной автомат типа XS1250CE1000
на 1000 А (фирмы SOCOMEC), на отходящих линиях установлены автоматические выключатели типа E250SCF200 на 200 А (фирмы SOCOMEC) и трансформаторы тока типа ТСА 22 200/5 с классом точности 1 (фирмы SOCOMEC).

5. Кабельная линия выполнена алюминиевым кабелем марки АВВГнг сечением 3х70+1х35.

Решение

Для того, чтобы рассчитать токи КЗ, мы сначала должны составить схему замещения, которая состоит из всех сопротивлений цепи КЗ, после этого, определяем все сопротивления входящие в цепь КЗ. Активные и индуктивные сопротивления всех элементов схемы замещения выражаются в миллиомах (мОм).

Надежность измерительных трансформаторов напряжения в сети с изолированной нейтралью

Простой измерительный аппарат предназначен для понижения номиналов напряжения, которое подается на измерители и защитные реле, подключенные к сети 6-10 кВ. Трансформатор исправно работает только в условиях заземления нейтрали.

При феррорезонансных реакциях (обрыв фазы ЛЭП, прикосновение ветвями, стекание капель росы по проводам, некорректная коммутация) существуют риски поломок трансформаторов напряжения.  Частота сбоев составляет 17 и 25 Гц. В этих условиях через первичную обмотку протекает сверхток и она перегорает.

Если используется схема «Звезда-Звезда», в условиях повышения напряжения повышается индукция магнитопровода. Прибор перегорает. Предотвратить этот процесс можно при помощи:

  • уменьшения показателей рабочей индукции,
  • подключения в сети устройств, демпфирующих сопротивление,
  • создания трехфазного устройства с общей магнитной пятистержневой системой,
  • эксплуатации аппаратов, подключенный в сеть при размыкании треугольника,
  • заземления нейтрали посредством реактора-токоограничителя.

СХЕМЫ ВКЛЮЧЕНИЯ СЧЕТЧИКОВ

РИС. 8

. ВКЛЮЧЕНИЕ ОДНОФАЗНОГО СЧЕТЧИКА НЕПОСРЕДСТВЕННО В СЕТЬ 022 кВ

РИС. 9. ВКЛЮ

ЧЕНИЕ СЧЕТЧИКА АКТИВНОЙ ЭНЕРГИИ НЕПОСРЕДСТВЕННО В СЕТЬ 0,4 кВ

Рис. 10.

ВКЛЮЧЕНИЕ СЧЕТЧИКА АКТИВНОЙ ЭНЕРГИИ ЧЕРЕЗ ТРАНСФОРМАТОРЫ ТОКА В СЕТЬ 0,4 кB

РИС. 11.

включение двухтарифного счетчика электроэнергии типа СЭБ-2

Примечание. В одно-тарифном счетчике зажим 14 отсутствует, и линии управления тарифом П не подводятся.

РИС. 12

. НЕПОСРЕДСТВЕННОЕ: ВКЛЮЧЕНИЕ ТРЕХФАЗНОГО ДВУХТАРИФНОГО СЧЕТЧИКА СЭТЧ-2

РИС. 13

. ВКЛЮЧЕНИЕ ТРЕХФАЗНОГО ДВ9ХТАРИФНОГО СЧЕТЧИКА СЭТЧ-2 С ТРАНСФОРМАТОРАМИ ТОКА

А) НЕПОСРЕДСТВЕННОЕ ВКЛЮЧЕНИЕ:

Б) ТРАНСФОРМАТОРНОЕ ВКЛЮЧЕНИЕ

РИС. 14

. ВКЛЮЧЕНИЕ ТРЕХФАЗНЫХ СЧЕТЧИКОВ ТИПА ПСЧ, ПСЧ-ЗМ, ПСЧ-ЗТ В СЕТЬ 0,4 кВ

ТРЕХФАЗНЫЙ СЧЕТЧИК ПСЧ-3

ТРЕХФАЗНЫЙ СЧЕТЧИК ПСЧ-3М

ТРЕХФАЗНЫЙ ДВУХТАРИФНЫЙ СЧЕТЧИК ПСЧ-ЗТ

РИС. 15.

ВКЛЮЧЕНИЕ ТРЕХФАЗНЫХ СЧЕТЧИКОВ ТИПА ПСЧ-3, ПСЧ-3Н, ПСЧ-3Т В ИНФОРМАЦИОННУЮ СЕТЬ

РИС. 16

. СХЕМА ВКЛЮЧЕНИЯ АКТИВНОГО СЧЕТЧИКА В ЧЕТЫРЕХПРОВОДНОЙ СЕТИ С ИСПЫТАТЕЛЬНОЙ (ПЕРЕХОДНОЙ) КОРОБКОЙ

СХЕМНЫЕ РЕШЕНИЯ ПО ОРГАНИЗАЦИИ УЧЕТА ЭЛЕКТРОЭНЕРГИИ В ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЯХ

РИС. 1

. СХЕМА УЧЕТА ЭЛЕКТРОЭНЕРГИИ В ЖИЛЫХ ДОМАХ ДО 9 ЭТАЖЕЙ ВКЛЮЧИТЕЛЬНО

РИС. 2

. СХЕМА УЧЕТА ЭЛЕКТРОЭНЕРГИИ В ЖИЛЫХ ДОМАХ 10 ЭТАЖЕЙ И ВЫШЕ

ПРИМЕЧАНИЕ:

1. В общежитиях до 10 этажей схема выполняется без АВР.

РИС. 3.

СХЕМА УЧЕТА ЭЛЕКТРОЭНЕРГИИ В ОБЩЕЖИТИЯХ

РИС. 4.

СХЕМА УЧЕТА ЭЛЕКТРОЭНЕРГИИ В ОБЩЕСТВЕННЫХ ЗДАНИЯХ С НЕСКОЛЬКИМИ ПОТРЕБИТЕЛЯМИ

РИС. 5

. СХЕМА УЧЕТА ЭЛЕКТРОЭНЕРГИИ В ОБЩЕСТВЕННЫХ ЗДАНИЯХ ПРИ ВСТРОЕННОЙ ТП

РИС. 6. С

ХЕМА УЧЕТА ЭЛЕКТРОЭНЕРГИИ В ЖИЛЫХ ДОМАХ ДО 9 ЭТАЖЕЙ ВКЛЮЧИТЕЛЬНО С УСТАНОВКОЙ СЧЕТЧИКОВ КОНТРОЛЬНОГО УЧЕТА НА ЛИНИЯХ ПИТАНИЯ КВАРТИР

РИС. 7.

СХЕМА УЧЕТА ЭЛЕКТРОЭНЕРГИИ В ЖИЛЫХ ДОМАХ 10 ЭТАЖЕЙ И ВЫШЕ С УСТАНОВКОЙ СЧЕТЧИКОВ КОНТРОЛЬНОГО УЧЕТА НА ЛИНИЯХ ПИТАНИЯ КВАРТИР

Выбор номинальных параметров трансформаторов тока

До определения номинальных параметров и их проверки на различные условия, необходимо выбрать тип ТТ, его схему и вариант исполнения. Общими, в любом случае, будут номинальные параметры. Разниться будут некоторые критерии выбора, о которых ниже.

1. Номинальное рабочее напряжение ТТ

. Данная величина должна быть больше или равна номинальному напряжению электроустановки, где требуется установить трансформатор тока. Выбирается из стандартного ряда, кВ: 0,66, 3, 6, 10, 15, 20, 24, 27, 35, 110, 150, 220, 330, 750.

2. Далее, перед нами встает вопрос выбора первичного тока ТТ

. Величина данного тока должна быть больше значения номинального тока электрооборудования, где монтируется ТТ, но с учетом перегрузочной способности.

Расчет МТЗ линии

3.1. Определим ток срабатывания МТЗ по условию отстройки от самозапуска двигателей нагрузки после восстановления питания действием автоматики по выражению 1-1 :

где:

  • kн = 1,1 – 1,15 – коэффициент надежности, берется по ана0логии из расчета ТО;
  • kв — коэффициент возврата, для цифровых терминалов рекомендуется принимать – 0,96, для Sepam принимается 0,935;
  • kсзп. – коэффициент самозапуска, в связи с тем, что в данном примере линия питает только бытовую нагрузку (двигательная нагрузка — отсутствует), по опыту эксплуатации и проведенных исследований рекомендуется принимать kсзп. = 1,2 – 1,3 , при условии, что время срабатывания защиты будет не менее 0,5 с.

Если же у вас в виде нагрузки преобладают асинхронные двигатели напряжением до 1000 В, в этом случае нужно определить коэффициент самозапуска.

В качестве примера, расчет коэффициента самозапуска, рассмотрен в статье: «Пример выбора уставок секционного выключателя 6(10) кВ».

Iраб.макс. – максимальный рабочий ток линии, то есть Iраб.макс. – это сумма номинальных токов всех трансформаторов, питаемых по защищаемой линии, без учета коэффициента загрузки трансформаторов.

Определяя Iраб.макс. без учета коэффициента загрузки, мы создаем определенный расчетный запас на несколько лет.

3.2. Определяем вторичный ток срабатывания реле по выражению 1-3 :

3.3. Определяем коэффициент чувствительности при двухфазном КЗ в основной зоне действия защиты (точка КЗ с наименьшим током КЗ) по выражению 1-5 :

3.4. Определяем коэффициент чувствительности в зоне резервирования, т.е. когда КЗ у нас на шинах 0,4 кВ трансформаторов ответвления.

3.4.1. Определим токи КЗ за трансформаторами:

3.4.2. Определяем коэффициенты чувствительности при двухфазном КЗ в зоне резервирования:

Согласно ПУЭ 7-издание пункт 3.2.25 kч ≥1,2. Очень часто МТЗ не чувствительна к повреждениям за маломощными трансформаторами, в этом случае, допускается не резервировать отключение КЗ за трансформаторами, согласно ПУЭ 7-издание пункт 3.2.17.

3.5. Определяем ток срабатывания МТЗ по условию согласования с плавкими вставками предохранителей трансформаторов по выражению 4.3 :

где:

  • kотс. = 1,3 – коэффициент отстройки;
  • k”отс. = 2 – коэффициент отстройки от номинального тока плавкой вставки предохранителей;
  • Iвс.ном.макс. – наибольший из номинальных токов плавких вставок предохранителей, А;
  • ∑Iраб.макс. – суммарный ток нагрузки неповрежденных присоединений, А.

Если же в место предохранителя у вас установлен автоматический выключатель, то ток срабатывания определяется по формуле 4.4 :

Предварительно принимает наибольший ток срабатывания МТЗ Iс.з. = 195 A.

3.6. Определяем выдержку времени МТЗ с независимой времятоковой характеристикой.

Как видно из рис. П-11 при токе МТЗ Iс.з. = 195 A время плавления плавкой вставки достигает 8 с, что неприемлемо, поэтому нужно увеличить ток срабатывания МТЗ, что бы уменьшить время срабатывания.

Построим карту селективности для предохранителя ПКТ-50 по следующим точкам используя типовую времятоковую характеристику (см. рис. П-11): 200А – 8 с, 400 А – 0,55 с, 500 А – 0,3 с, 600 А – 0,18 с, 700 А – 0,14 с, 800 А – 0,09 с, 900 А – 0,07 с, 1000 А – 0,05 с.

В соответствии с ГОСТ 2213-79 отклонения значения ожидаемого тока КЗ при данном времени плавления плавкого элемента tпл. от значения тока КЗ, получаемого по типовой времятоковой характеристике плавления, не должно превышать ±20%.

Исходя из этого, типовая характеристика предохранителя типа ПКТ 50 должна быть смещена вправо на 20%.

Построим времятоковую характеристику с учетом 20% по следующим точкам:

  • 200А + 20% = 240 А – 8 с;
  • 400А + 20% = 480 А – 0,55 с;
  • 500А + 20% = 600 А – 0,3 с;
  • 600А + 20% = 720 А – 0,18 с;
  • 700А + 20% = 840 А – 014 с;
  • 800А + 20% = 960 А – 0,09 с;
  • 900А + 20% = 1080 А – 0,07 с;
  • 1000А + 20% = 1200 А – 0,05 с;

Исходя из времятоковой характеристики плавких предохранителей, принимаем ток срабатывания МТЗ Iс.з. = 500 A, при таком токе плавкая вставка предохранителя расплавится за время tвс = 0,3 с.

Согласно ступень селективности между защитой линии 10 кВ и предохранителем должна быть в пределах ∆t = 0,5 – 0,7 с.

3.6.1. Определяем время срабатывания МТЗ линии:

tс.з. = tвс + ∆t = 0,3 + 0,5 = 0,8 с

Принимает ток срабатывания МТЗ Iс.з. = 500 A и время срабатывания МТЗ tс.з. = 0,8 с.

Литература:

1. Проектирование кабельных сетей и проводок. Хромченко Г.Е. 1980 г. 2. Расчет токов короткого замыкания в электросетях 0,4-35 кВ, Голубев М.Л. 1980 г. 3. Расчеты релейной защиты и автоматики распределительных сетей. М. А. Шабад, 2003г. 4. СТО ДИВГ-059-2017 «Релейная защита распределительных сетей 6-10 кВ. Расчет уставок. Методические указания» ООО «НТЦ «Механотроника» 2017 г. 5. Расчет токов короткого замыкания для релейной защиты. И.Л.Небрат. 1998 г.

Пусковой ток двигателя

Как и трансформатор, асинхронный двигатель не имеет непрерывного магнитного пути. Сопротивление асинхронного двигателя высокое из-за воздушного зазора между ротором и статором. Следовательно, из-за такого характера индуктивного устройства с высоким сопротивлением требуется большой ток намагничивания для создания вращающегося магнитного поля при запуске. График ниже показывает пусковые характеристики двигателя при полном напряжении.

Как вы можете видеть на графике, пусковой ток и пусковой момент очень высоки в начале. Этот высокий пусковой ток может повредить электрическую систему, а начальный высокий крутящий момент может повлиять на механическую систему двигателя. Если уменьшить начальное значение напряжения на 50%, это может привести к снижению крутящего момента двигателя на 75%. Таким образом, для преодоления этих проблем используются схемы питания с плавным пуском.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

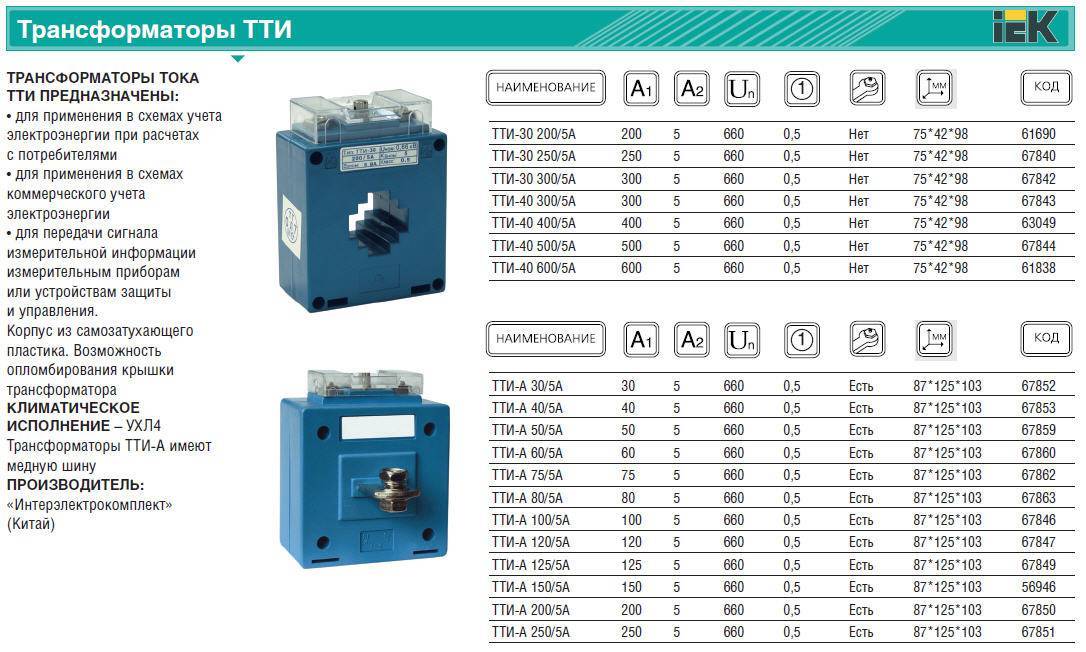

Трансформаторы тока для электросчетчиков – характеристики и варианты подключения

При эксплуатации энергетических систем разного типа часто возникают ситуации, требующие осуществить перевод электрических величин в аналоги с определенными соотношениями.

Трансформаторы тока для электросчетчиков позволяют значительно расширить стандартные пределы измерений приборами учёта.

Номинальное напряжение трансформатора тока

Одним из основных параметров, относящихся к трансформаторам тока для электрических счётчиков, является уровень номинального напряжения, который указывается в паспорте на прибор. Номинальные значения напряжения варьируется от 0.66кВт до 1150кВт:

  • 0,66 кВт;
  • 6.0 кВт;
  • 10 кВт;
  • 15 кВт;
  • 20 кВт;
  • 24 кВт;
  • 27 кВт;
  • 35 кВт;
  • 110 кВт;
  • 150 кВт;
  • 220 кВт;
  • 330 кВт;
  • 500 кВт;
  • 750 кВт;
  • 1150 кВт.

Номинальные значения уровня первичного тока на электрической цепи обозначают токовые показатели на первичной трансформаторной обмотке.

Параметры вторичного номинального тока — это стандартные показатели на обмотке вторичного типа. Определение таких токовых потоков осуществляется по номинальным значениям мощности и напряжения.

При этом первичный тип обмотки подключается к источнику электрической энергии, а замыкание вторичной обмотки приходится на устройства измерительного или защитного типа, с низкими показателями внутреннего сопротивления.

Действующие параметры номинального или линейного напряжения, в условиях которых сохраняется работоспособность измерительного токового трансформатора, обязательно указываются в сопроводительной документации и отражены в таблице для прибора.

Класс точности

При правильном выборе токового трансформаторного устройства у потребителя появляется реальная возможность подключать измерительные и защитные приборы к высоковольтным электрическим линиям. Уровень класса точности – одна из наиважнейших характеристик, указывающих на измерительную погрешность, которая не должна быть выше, чем параметры по нормативным документам.

Класс точности определяется несколькими основными факторами, включая погрешности по току и углу, а также показатели относительной полной погрешности. Первые два понятия всегда характеризуются током намагничивания.

Принцип работы трансформатора тока

В приборах промышленного назначения используется несколько классов точности:

В соответствии с действующим на сегодняшний день в нашей стране ГОСТом, класс точности должен быть ориентирован на токовые погрешности, поэтому для показателей в ±40′ предполагается класс 0.5, а для ±80′ – класс 1.0. Следует отметить, что классы 3.0 и 10Р по существующим правилам не нормируются.

Обратите внимание

Наличие в маркировке буквенного обозначения «S» свидетельствует о классе точности в пределах 0.01-1.2.

Класс 10Р используется в защитных цепях, а нормирование осуществляется в соответствии с относительной полной погрешностью не более десяти процентов.

Допускается применение приборов с классом точности 1.0, но только если электрический счетчик обладает классом точности в две единицы.

Измерительно-информационная система, представленная устройствами, выполняющими приём, обработку и передачу данных, а также приборами учёта, способна формировать корректные показатели только при высокой точности токовых трансформаторов.

Для учёта в коммерческой сфере уровень класса точности должен составлять 0.5S, а для учёта технического – 1.0S.

Номинальный ток вторичной обмотки

Строение вторичной обмотки у токовых трансформаторов, которые предназначены для напряжения не более тысячи вольт, имеет некоторые отличия. На высоковольтном приборе устанавливается как минимум две вторичные обмотки.

Принцип их действия аналогичен функционированию повышающего трансформатора. Вне зависимости от уровня мощности первичной обмотки, номинальные показатели тока на вторичной обмотке, как правило, стабильно составляют 5А.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

  • 3*57.7/100 В;
  • 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

  1. Зажим входного провода для фазы А;
  2. Зажим входного провода измерительной обмотки фазы А;
  3. Зажим выходного провода для фазы А;
  4. Зажим входного провода фазы В;
  5. Зажим входного провода измерительной обмотки фазы В;
  6. Зажим выходного провода для фазы В;
  7. Зажим входного провода для фазы С;
  8. Зажим входного провода измерительной обмотки фазы С;
  9. Зажим выходного провода для фазы С;
  10. Зажим входного нулевого провода;
  11. Зажим нулевого провода.

Контакты трансформаторов тока:

  • Л1 – контакт входа фазной (силовой) линии;
  • Л2 – контакт выхода фазной линии (нагрузки);
  • И1 – контакт входа обмотки измерения;
  • И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

  • Контакт 3 счетчика подключаем на И2 ТТ1;
  • Контакт 4 счетчика – И1 ТТ2;
  • Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
  • Контакт 7 счетчика – клемма И1 ТТ3;
  • Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
  • Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
