Основные методы расчетов системы вентиляции

Почему правильный воздухообмен важен

Нормы воздухообмена придуманы не просто так. При грамотно организованной вентиляции в помещении приятно находиться. Не ощущается спертого воздуха. В помещении не сохраняются надолго неприятные запахи. А также микроклимат не создает предпосылок к появлению плесени.

Система вентиляции – важная составляющая в организации хорошего показателя воздухообмена. И создания оптимальной атмосферы в помещении.

Разновидности систем вентиляции

Сегодня выполняется два вида вентиляции в жилых помещениях. Они различаются по методике монтажа и организации. А также по результативности в разных условиях эксплуатации.

Однако функции обоих видов вентиляции идентичны:

Следующие виды вентиляционных систем используются в строительстве:

• естественная вентиляция. Выполняется она в виде воздуховодов. Через них осуществляется отток воздуха из помещения. А приток – через неплотности и щели в дверях и окнах. Действие естественной вентиляции начинается только при разнице температур воздуха между помещением и вне его. Она должна составлять 10-15°С;
• принудительная вентиляция. Она будет работать вне зависимости от любых внешних факторов. Представляет собой вентиляторного типа устройство. Оно устанавливается в толщу стены здания. И может работать и на приток, и на отток воздуха.

Принудительный тип вентиляции справляется с задачей воздухообмена эффективнее. Существуют разновидности таких устройств. Они могут различаться по объему обрабатываемого воздуха. Оснащаться системой подогрева воздуха, который поступает с улицы. Стоимость устройства зависит от его возможностей и функций.

Схематично прибор принудительной вентиляции представлен на картинке ниже:

Возможность сочетания разных видов вентиляции

Можно сочетать оба вида вентиляции в одном помещении. Такой подход позволит обеспечить нормальный воздухообмен в любое время года. Ведь в летний период естественная вентиляция уже не работает. Связано это с отсутствием разницы температуры воздуха внутри и снаружи помещения.

Особенностью работы принудительной вентиляции по требованиям СНиП является обязательное расположение радиаторов отопления строго под окнами. Объясняется это тем, что приток воздуха преимущественно осуществляется через щели в окнах.

Получив представление о понятии воздухообмена и нормах, можно организовать грамотную вентиляцию внутри жилого помещения. Это обеспечит оптимальный микроклимат в нем. И поможет ощущать себя комфортно в любое время года.

Методы расчета для помещений жилого дома

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

• назначение помещения;
• количество постоянно находящихся в сооружении людей;
• температура и влажность воздуха в помещении;
• количество работающих электрических приборов и норма выделяемого ими тепла;
• тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Вычисление воздухообмена

Специалисты используют две основные схемы:

• По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
• Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1

Единица измерения – м3/ч (кубические метры в час). Применяют две упрощенные формулы:

L=K ×V(м3/ч); L=Z ×n (м3/ч), где

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час;
V – объём помещения, м3;
Z – значение удельного обмена воздуха за единицу верчения,
n – количество единиц измерения.

Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.

Таблица выбора размеров вентиляционных решёток

Способ №2

При расчёте учитывается ассимиляция тепла и влаги. Если в производственном или общественном здании избыток тепла, то используется формула:

где ΣQ – сумма тепловыделений от всех источников, Вт;
с – тепловая ёмкость воздуха, 1 кДж/(кг*К);
tyx – температура воздуха, направленного на вытяжку,°С;
tnp – температура воздуха, направленного на приточку,°С;
Температура воздуха, направленного на вытяжку:

где tp.3 – нормативная тем-ра в рабочей зоне,С;
ψ- коэффициент увеличение температуры, зависящий от высоты измерения, равный 0,5-1,5 С/м;
Н – длина плеча от пола до середины вытяжки, м.

Когда технологический процесс предполагает выделение большого объема влаги, то используется другая формула:

где G – объём влаги, кг/ч;
dyx и dnp – содержание воды на один килограмм сухого воздуха приточки и вытяжки.

Существует несколько случаев, более подробно описанных в нормативной документации, когда требуемые воздухообмен определяется по кратности:

L=k×V, где

k – кратность смены воздуха в помещении, раз в час;
V – объём помещения, м3.

Расчёт сечения

Площадь поперечного сечения воздуховода измеряется в м2. Её можно посчитать по формуле:

где v – скорость воздушных масс внутри канала, м/с.

Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.

Расчёт потерь давления

Стенки воздуховода не гладкие, и внутренняя полость не заполнена вакуумом, поэтому часть энергии воздушных масс при движении теряется на преодоления этих сопротивлений. Величина потери рассчитывается по формуле:

где ג – сопротивление трению, определяется, как:

Формулы, приведенные выше, являются правильными для каналов круглого сечения. Если воздуховод квадратный или прямоугольный, то существует формула приведения к эквиваленту диаметра:

где a,b – размеры сторон канала, м.

Мощность напора и двигателя

Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое P_д на выходе.

H = P + P_д.

Мощность электрического двигателя вентилятора:

Подбор калорифера

Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, разные виды рекуператоров, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:

• Q_в – предельный расход тепловой энергии, Вт/ч;
• F_k – определение поверхности нагрева для калорифера.

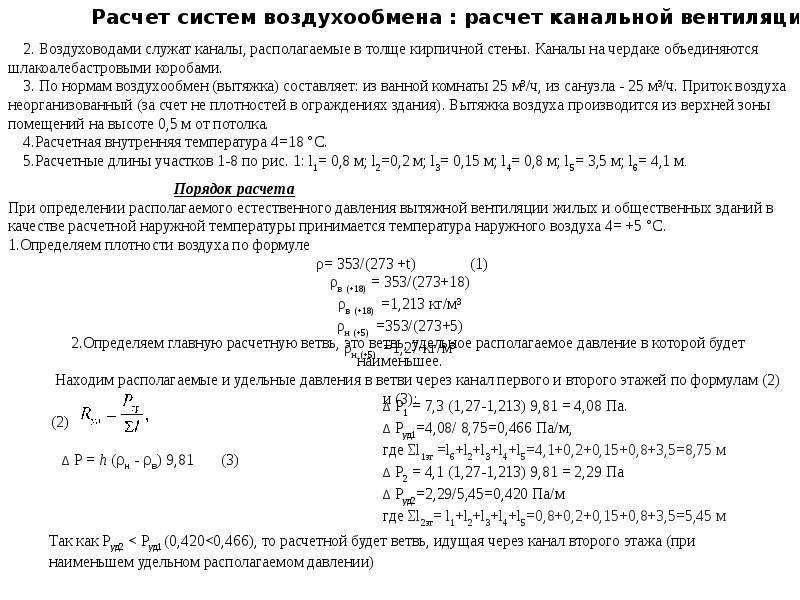

Расчёт гравитационного давления

Применяется только для естественной системы вентилирования. С его помощью определяется её производительность без механического побуждения.

Нормы воздухообмена

Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.

Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.

Помещения	Кратность воздухообмена
приток	вытяжка
1 Вестибюли	2	–
3 Гардеробные уличной одежды	–	1
10 Помещения для отдыха, обогрева или охлаждения	2 (но не менее 30 м3/ч на 1 чел.)	3
11 Помещения для личной гигиены женщин	2	2
12 Помещения для ремонта спецодежды	2	3
13 Помещения для ремонта обуви	2	3

Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.

А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.

Элементы сети и местные сопротивления

Имеют значение и потери на элементах сети (решетки, диффузоры, тройники, повороты, изменение сечения и т. д.). Для решеток и некоторых элементов эти значения указаны в документации. Их можно рассчитать и произведением коэффициента местного сопротивления (к. м. с.) на динамическое давление в нем:

Рм. с.=ζ·Рд.

Где Рд=V2·ρ/2 (ρ – плотность воздуха).

К. м. с. определяют из справочников и заводских характеристик изделий. Все виды потерь давлений суммируем для каждого участка и для всей сети. Для удобства это сделаем табличным методом.

Расчетная таблица.

Сумма всех давлений будет приемлимой для этой сети воздуховодов, а потери на ответвлениях должны быть в пределах 10% от полного располагаемого давления. Если разница больше, необходимо на отводах смонтировать заслонки или диафрагмы. Для этого производим расчет нужного к. м. с. по формуле:

ζ= 2Ризб/V2,

где Ризб – разница располагаемого давления и потерь на ответвлении. По таблице выбираем диаметр диафрагмы.

Нужный диаметр диафрагмы для воздуховодов.

Правильный расчет воздуховодов вентиляции позволит подобрать нужный вентилятор выбрав у производителей по своим критериям. Используя найденное располагаемое давление и общий расход воздуха в сети, это будет сделать несложно.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета – недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу – она многократно увеличивается.

Пример проекта

Методика расчёта вентиляции позволяет получить качественную внутреннюю среду, правильно оценив негативные факторы, её ухудшающие. В компании «Мега.ру» работают профессиональные проектировщики инженерных систем любой сложности. Мы оказываем услуги на территории Москвы и соседних областей. Также компания успешно занимается удалённым сотрудничеством. Все способы связи указаны на странице «Контакты», обращайтесь.

Нормативные показатели

При проектировании системы притока и очистки учитывают назначение здания, технические помещения отдельной квартиры, офиса или санузла. В жилье многоквартирного сектора принимается минимальный объем подаваемого воздуха 30 м3/чел.

Таблица воздухообменов по помещениям ГОСТ, СНиП

Наименование	Показатель кратности (м3/ч)
Жилая общая комната (зал)	3
Кухня в квартире или хостеле	6 – 8
Ванная, душ	7 — 9
Туалет	8 – 10
Бытовая прачечная	7
Гардероб и кладовая	1 – 1,5
Гараж, погреб	4 – 8
Кинозал, театр, конференц-зал	20 – 40 м3 на человека в час
Офис	5 – 7
Ресторан	8 – 10
Кафе, бар, бильярдный зал	9 – 11
Универсам, торговый зал	1,5 – 3
Цех авторемонтного предприятия	6 – 8
Спортзал	80 м3 на одного спортсмена или 20м3 на зрителя
Общественный санузел	10 – 12 м3/ч или 100 м3 на 1 унитаз

Нормы воздухообмена

Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.

Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.

Помещения	Кратность воздухообмена
приток	вытяжка
1 Вестибюли	2	—
3 Гардеробные уличной одежды	—	1
10 Помещения для отдыха, обогрева или охлаждения	2 (но не менее 30 м3/ч на 1 чел.)	3
11 Помещения для личной гигиены женщин	2	2
12 Помещения для ремонта спецодежды	2	3
13 Помещения для ремонта обуви	2	3

Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.

А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.

Виды воздуховодов для разных вентиляционных установок

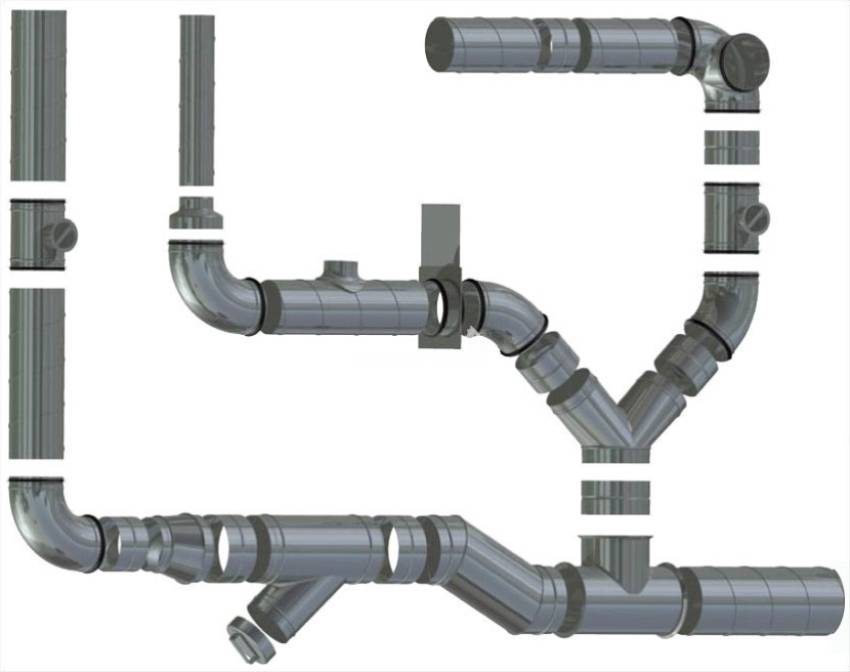

Важной составной частью всей системы являются воздуховыводящие каналы, объединяющие в единое целое оборудование, из которого вентиляция. Вентиляционные системы включают в себя различные комплектующие, объединённые каналами для вывода воздуха, являющимися незаменимой частью всей конструкции

Благодаря отводам, происходит циркуляция воздуха. При этом, на то, на сколько эффективно работают отводы, влияют три основных фактора — их вид, материал, из которого они изготовлены и форма их сечения. Кроме этих факторов, при установке вентиляции следует так же учесть габариты отводов, герметику и шумоизоляцию

Вентиляционные системы включают в себя различные комплектующие, объединённые каналами для вывода воздуха, являющимися незаменимой частью всей конструкции. Благодаря отводам, происходит циркуляция воздуха. При этом, на то, на сколько эффективно работают отводы, влияют три основных фактора — их вид, материал, из которого они изготовлены и форма их сечения. Кроме этих факторов, при установке вентиляции следует так же учесть габариты отводов, герметику и шумоизоляцию.

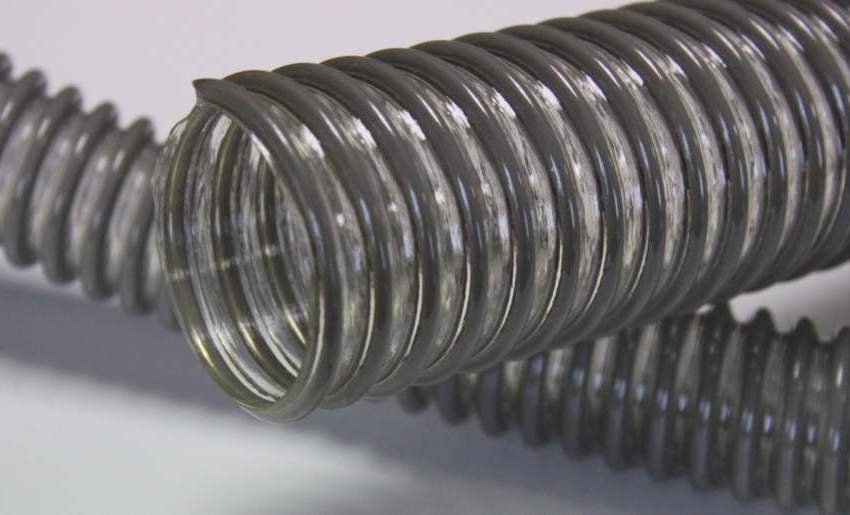

В зависимости от материала, из которого они изготовлены, различают отводы из пластика – бытового применения, и отводы из металла – применяют для производств. По форме сечения их классифицируют на: прямоугольные и круглые. К тому же дополнительным классификационным признаком могут выступать их жесткость и гибкость.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м?/ч;
• коттеджи – 500-2000 м?/ч;
• офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

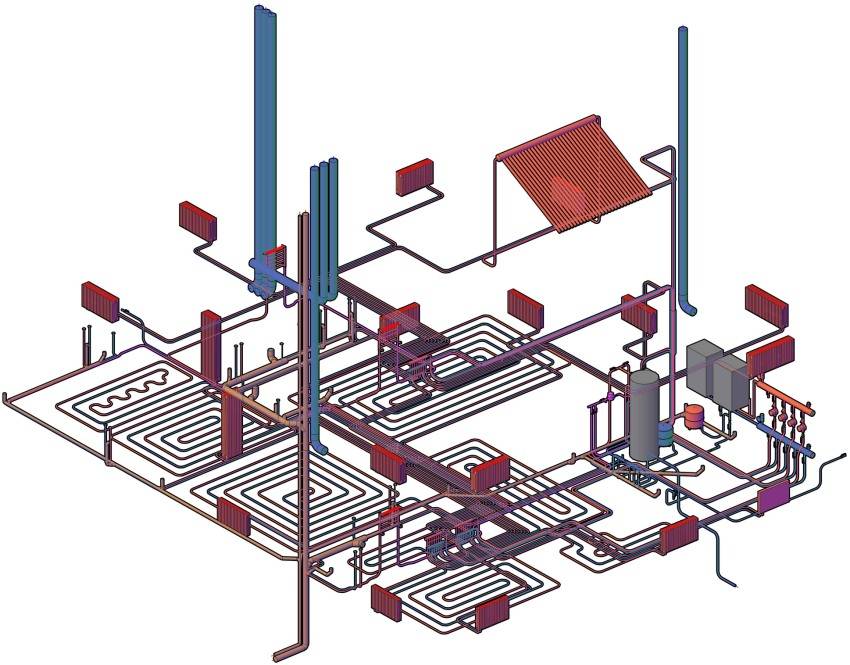

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

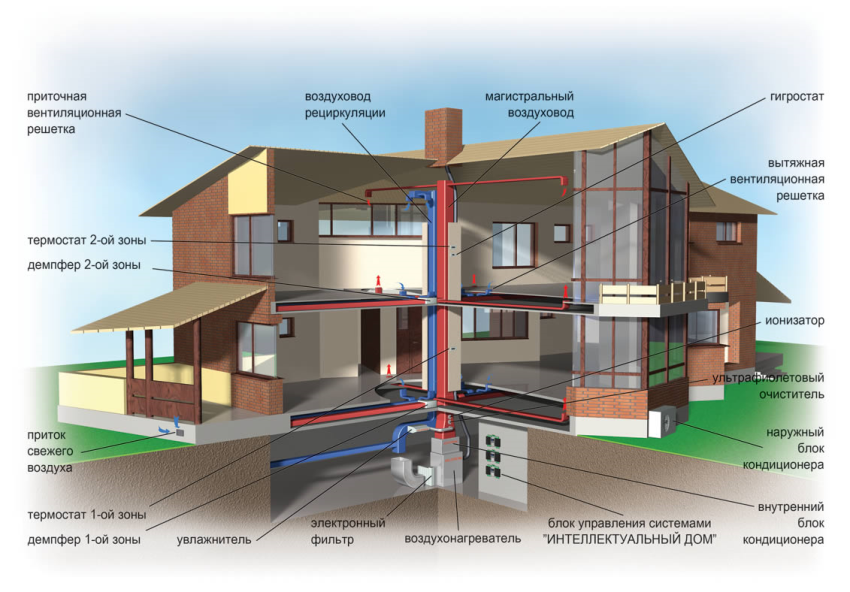

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по конфигурации и функциональности.

Система приточно-вытяжной вентиляции с рекуператором

Основной функцией приточно-вытяжной вентиляции с рекуперацией тепла является подача свежего теплого воздуха в холодное время года и холодного воздуха в жаркое время года.

Система спроектирована таким образом, что зимой теплый поток отработанного воздуха не просто выходит наружу, а проходит через теплообменник и отдает свое тепло поступающему холодному воздуху. В результате помещение насыщается свежим, но уже теплым воздухом.

Летом происходит обратный процесс, при котором поступающий воздух уже охлажден. Схема установки такова, что два потока (входящий и исходящий) не смешиваются.

Процесс рекуперации тепла осуществляется специальным устройством, называемым рекуператором. Существуют два типа рекуператоров: роторные и пластинчатые рекуператоры. Пластинчатый рекуператор тепла включается в проект вентиляции в регионах, где зимы не такие суровые.

Такое устройство экономично по стоимости и способно справляться с утилизацией тепла при отрицательных температурах до 15 градусов. Для вентиляционных установок, используемых в регионах с более холодными зимами, применяются роторные установки. Они более дорогие, но эффективные и окупаются за счет экономии на отоплении помещений.

Комбинированные системы приточно-вытяжной вентиляции с рекуперацией тепла широко применяются на различных объектах: домах, загородных коттеджах, офисах, гостиничных и ресторанных сетях, спортивных центрах, промышленных объектах.

Система приточно-вытяжной вентиляции с кондиционированием

Комбинированная вытяжная и приточная вентиляция с системой кондиционирования воздуха состоит из системы вентиляции и кондиционирования воздуха в одном изолированном блоке со встроенным управлением. Эта система вентиляции обеспечивает прямой поток нагретого или охлажденного воздуха.

Он имеет несколько режимов вентиляции и мощности кондиционирования, которые устанавливаются автоматически. Это происходит благодаря контроллерам, которые проверяют состояние микроклимата в помещении и в зависимости от этого назначают определенный режим.

Приточно-вытяжные установки кондиционирования воздуха отличаются высокой эффективностью и имеют ряд важных преимуществ:

• низкий уровень шума;
• нет необходимости во внешних трубопроводах или выносных блоках;
• простота эксплуатации.
• малые габариты и вес;

Автоматика позволяет регулировать настройки таким образом, чтобы пользователю не приходилось менять их в течение всего времени работы устройства независимо от сезона.

Система вентиляции с принудительным охлаждением

Устройства с принудительной циркуляцией воздуха можно использовать для эффективного охлаждения воздуха в жаркий летний период. Такие агрегаты дополнительно оснащаются различными типами охлаждающих устройств:

• компрессор и конденсаторный блок;
• блок водяного охлаждения;
• комбинированная установка чиллера и теплового насоса (система чиллер-фанкойл).

Одним из наиболее распространенных методов охлаждения, используемых в вентиляции, является подключение к сети холодной воды, с помощью которой входящий поток воздуха охлаждается до нужной температуры. Такая система наиболее целесообразна для крупных объектов или объектов, где происходит хранение продукции, и не используется в домах и офисах.

Вычисления воздухообмена

Два вида вентиляции на кухне, чтобы запахи не распространялись по всей квартире

Естественная вентиляция обеспечивается воздушной тягой. Никакое оборудование при этом не используется. При расчетах проектов вентиляционных систем для жилых и производственных помещений зачастую используется методика определения производительности по кратностям и санитарным нормам.

Подготовительный этап расчета по кратностям включает составление списка всех помещений с указанием их объема (V). V находят путем умножения площади на высоту потолков. Например:

• гостиная – 25 м2 (75 м3);
• спальня – 16 м2 (48 м3);
• детская – 12 м2 (36 м3);
• кухня – 15 м2 (45 м3);
• ванная комната – 5 м2 (15 м3);
• туалет – 3 м2 (9 м3);
• коридор – 7 м2 (21 м3).

Затем, согласно СНиПу, рассчитывают объем воздухообмена для каждого помещения с учетом норм кратности и округляя значения до числа кратного пяти в большую сторону:

• гостиная – 25 м3×3м3/ч=75 м3;
• спальня – 48 м3×1=50 м3;
• детская – 36 м3×1=40 м3;
• кухня – 45 м3, не менее 90 м3;
• ванная комната – 15 м3, не менее 25 м3;
• туалет – 9 м3, не менее 50 м3.

Для туалета и ванной должны быть предусмотрены отдельные вытяжные клапаны

Для коридора нормальный объем воздухообмена рассчитывается по площади: 7 м2×3м3/ч=21 м3, поскольку в нормативах кратность для этого помещения не указана. Для гостиной объем воздухообмена в этом примере также рассчитан по площади.

Затем выполняют расчет общего воздухообмена приточной вентиляции, суммируя значения, полученные для помещений, где оборудуют приток:

• гостиная – 75 м3;
• спальня – 50 м3;
• детская – 40 м3.

Получается 165 м3.

По расчету вытяжной вентиляции получается:

• кухня – не менее 90 м3;
• ванная комната – не менее 25 м3;
• туалет – не менее 50 м3.

Результат 165 м3/ч. Сравнив суммы, получаем, что в данном случае они равны, поэтому соблюдено основное требование. Если бы объем приточного воздуха получился больше объема удаляемого, необходимо было найти разницу между значениями и увеличить сечение вытяжки, чтобы выровнять показатели.

Расчет по санитарным нормам выполняется следующим образом. Для примера в спальне постоянно находятся 2 человека, в гостиной – 2 человека, а в детской – 1 человек. Кроме того, в гостиной временно могут присутствовать до двух человек. Расчеты будут выглядеть так:

• спальня – 2×60м3/ч=120 м3/ч;
• гостиная – 2×60 м3/ч + 2×20м3/ч=160 м3/ч;
• детская – 1×60 м3/ч=60 м3/ч.

Итого по притоку: 340 м3/ч.

На кухне рекомендуется запланировать установку обратного клапана в вентканал

Вытяжка рассчитывается по нормам СНиП и увеличивается до суммарного показателя по притоку:

• кухня – 240 м3;
• ванная комната – не менее 50 м3;
• туалет – не менее 50 м3.

Лишний объем воздухообмена по вытяжке распределяют между всеми «грязными» помещениями или только некоторыми.

Расчет по площади выполняют путем умножения общей площади дома на 3 м3/ч и распределяют этот объем между кухней, ванной комнатой и санузлом аналогичным образом.

Заключение

Воздухообмен — это движение воздуха в помещении, направленное на замещение отработанного воздуха свежим наружным воздухом. Интенсивность этого замещения определяет кратность воздухообмена — величина, показывающая, сколько раз воздух полностью сменился в помещении за один час.

Расчёт воздухообмена выполняется в соответствии с нормами воздухообмена или же с учетом количества находящихся в помещении человек или же исходя из необходимости удаления вредных веществ. Так или иначе, воздухообмен рассчитывается для каждого помещения в отдельности, после чего цифры заносятся в таблицу воздухообмена, на базе которой формируются требования к вентиляционному оборудованию.
