Проект приточной системы вентиляции офиса и его расчет

Технология проектирования

Используется технология сетевого проектирования с созданием электронной базы, которая существенно сокращает время, затраты и риски при разработке проектов.

Такая организация процесса способствует оптимизации полного комплекса работ: проектирование, комплектацию, отгрузку, монтаж, интеграцию и программирование, документирование.

Процесс разработки документации производится с применением передовых программных технологий и позволяет максимально автоматизировать тепловые, гидравлические, аэродинамические и акустические расчеты и оптимизировать технические решения для достижения высокого качества и надежности.

Проект выполняется руководствуясь требованиями:

• санитарные требования
• строительно-архитектурные требования
• противопожарные требования
• эксплуатационные требования
• надежность оборудования
• экономическая эффективность

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил, ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

увеличить +

Определение расхода воздуха по кратности

Расход в соответствии с кратностью зависит от того, сколько раз воздух должен обновиться в заданном объёме на протяжении определённого промежутка времени. Нормативы при этом в каждом случае рассчитываются отдельно. При этом используется промежуток времени, равный одному часу. Нормативы по кратности содержатся в СНиПе «2.08.01-89 Жилые здания. Дополнение 4».

расход воздуха в помещении

Вычисления выполняются по следующей формуле.

КВ = КР х ОП

В этой формуле применяются следующие обозначения:

• КВ — количество, которое должно поступить в течение часа;
• КР — кратность;
• ОП — объём помещения, для которого проводятся вычисления.

В каждом случае кратность может быть различной. Поэтому расчёты производятся отдельно. Затем определяется суммарный объём, который должен поступить в дом или выйти наружу в течение часа. При этом они производятся отдельно для поступающего воздуха в жилых комнатах и того, который должен быть выведен наружу через кухню, ванную или санузел.

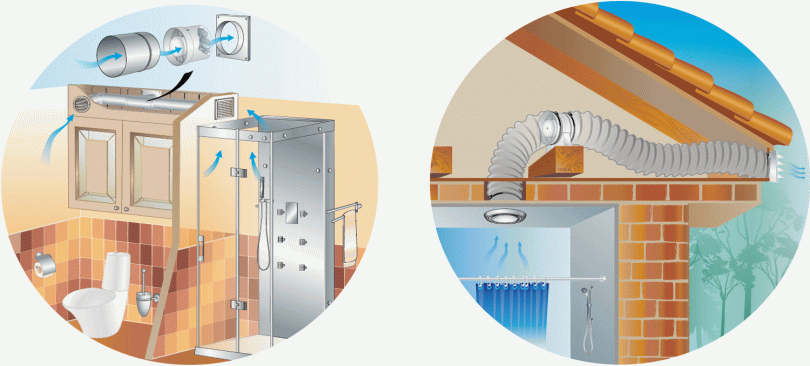

Рассчитанный объём должен поступить в помещение, при этом через вытяжку должно выйти такое же количество. Обычно приточные каналы располагают в чистых помещениях: спальне, гостиной или детской, а вытяжные — в кухне или санузле. При этом неприятные запахи из туалета или кухни не будут попадать в жилые комнаты.

Если при определении вентиляции расчётная кратность оказалась ниже, чем указано в документе, то следует внести корректировки для того, чтобы вентиляционная система соответствовала нормам. Иногда после установке системы оказывается, что сделанная система не обеспечивает нужный объём свежего воздуха. В таком случае можно сделать дополнительные отверстия.

В упомянутом нормативном документе указаны не все типы помещений. В этом случае для определения объёма поступающего воздуха считают, что на каждый квадратный метр должно в течение часа поступать три кубометра.

При использовании нормативов по кратности нужно округлять полученный объём в большую сторону до ближайшего значения, кратного пяти.

Нормы воздухообмена

Нормы воздухообмена представляют собой таблицы с указанием различных типов помещений и кратности воздухообмена по притоку и вытяжке, которые должны быть обеспечены в данном помещении. Ранее они приводились в СНиП, и от проектировщика требовалось определение кратности воздухообмена по СНиП. Сегодня нормы воздухообмена в помещениях приводятся в Сводах Правил (СП) и прочих нормативных документах, действующих на территории РФ.

Ниже приведена выдержка из таблицы 12 СП 44.13330.2011 «Административные и бытовые здания», где указаны нормы кратностей воздухообмена для различных помещений в административных зданиях. Фактически, это таблица кратности воздухообмена.

Помещения	Кратность воздухообмена
приток	вытяжка
1 Вестибюли	2	–
3 Гардеробные уличной одежды	–	1
10 Помещения для отдыха, обогрева или охлаждения	2 (но не менее 30 м3/ч на 1 чел.)	3
11 Помещения для личной гигиены женщин	2	2
12 Помещения для ремонта спецодежды	2	3
13 Помещения для ремонта обуви	2	3

Как следует из таблицы, например, в вестибюли следует подавать 2 объёма помещения в час. При площади вестибюля 40 м2 и высоте потолков 3 метра получим, что приток должен составлять 2·40·3 = 240 м3/ч.

А в помещениях для ремонта спецодежды нормы воздухообмена предписывают 2-кратный приток и 3-кратную вытяжку. Допустим, площадь помещения составляет 15 м2, высота потолков 3 метра. Тогда расход приточного воздуха должен составлять 2·15·3 = 90 м3/ч, а расход вытяжного воздуха — 3·15·3 = 135 м3/ч. Именно эти числа далее попадают в таблицу воздухообмена.

Правила составления проекта вентиляции

Полноценная работа вентиляционной системы напрямую зависит от точного вычисления технических параметров и грамотно составленного проекта циркуляции воздушных потоков в доме.

Разработка схемы размещения оборудования и разводки труб дает возможность заложить в проект каналы для вытяжки спертого воздуха. Кроме того, удобно будет отрегулировать высоту потолков в помещениях с учетом дополнительного пространства для прокладки отходящих труб.

Расчет вентиляции и аспирации необходимо проводить еще на этапе архитектурного планирования жилого объекта

Если же проводить монтаж вентиляции при перепланировке/реконструкции здания, нужно специально штробить стены под вентиляционные каналы или устанавливать массивные приставные шахты, которые выглядят совсем не эстетично.

Именно на этапе инженерного проектирования системы воздухообмена определяют базовые технические решения:

• способ распределения воздушных потоков в доме;
• тип вентиляции и вытяжных шахт;
• наличие фильтрационного оборудования.

Некоторые стройматериалы и ограждающие конструкции могут пропускать воздух без специальных приспособлений. Называют этот процесс активной естественной инфильтрацией, которую обязательно берут в расчет при разработке схемы теплоснабжения дома

На качество воздуха в жилых и подсобных помещениях влияет много факторов. При разработке проекта вентиляции, кроме конструктивных особенностей частного сооружения, учитывают разные общепринятые стандарты и объективные показатели. Также немаловажную роль в этом процессе играют персональные предпочтения владельца дома и доступный бюджет.

Проектирование вентиляционных систем выполняют по такому плану:

1. На начальном этапе составляют техническое задание.
2. Второй шаг – выбор оптимальной концепции воздухообмена в частном доме.
3. Следующий этап – разработка схемы с расчетом уровня, создаваемого вентиляцией, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
4. Дальше следует подготовка чертежа для утверждения заказчиком.
5. Последний этап – окончательное оформление и сдача готовой схемы вентиляции.

Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования придется демонтировать части строительных конструкций или декоративную отделку. Поэтому фильтры, нагреватели, вентиляторы и другие компоненты системы лучше разместить в специальном техническом помещении.

Это также решит проблему организации эффективной изоляции шума работающей вентиляционной установки.

В процессе разработки проектной документации нужно дополнительно изучить вопросы будущей эксплуатации и обслуживания вентиляционной системы.

Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного.

При разработке схемы вентиляции нужно акцентировать внимание на некоторых технических особенностях:

• объемы вытяжных и приточных воздушных масс должны быть сбалансированными;
• свежий и чистый воздух подается лишь в жилые комнаты, а отработанный – удаляется из подсобных помещений;
• не допускается объединение вытяжки из кухни и санузла в один вентиляционный канал;
• скорость течения воздушного потока в вытяжных трубах и магистральных воздуховодах не должна превышать отметку 6 м/с. На выходе из решетки максимальный показатель — 3 м/с;
• вентиляционные шахты, которые проходят по улице, нужно утеплять изоляционными материалами толщиной не меньше 5 см.

Правильный подход к устройству циркуляции воздушных масс поможет создать благоприятный и комфортный микроклимат в доме.

3 Использование аэрации

При насыщении воздухом предприятия следует учитывать розу ветров, в противном случае внутрь могут попасть вредные выбросы из соседних производственных организаций.

Лучшим для предприятия будет расположение с наветренной стороны по отношению к вредным выбросам. Фрамуги должны открываться автоматически, чтобы ими можно было управлять снизу. Расположив их на разной высоте, можно регулировать поток. Аэрация — отличный вариант для больших предприятий, где тяжело применить механический воздухообмен из-за его большой стоимости.

Рекомендуемый вариант — установка форточек на 3 разных уровнях. В теплое время чистый воздух проходит через нижний уровень, грязный удаляется через верхний. Форточки, находящиеся в середине, используются в холодный период. Пока воздух достигает нижнего уровня, он успевает прогреться.

В небольших цехах на трубы, служащие вытяжками, устанавливают дефлекторы. Они помогают удалить нагретый от производства воздух. Еще их используют для отвода теплых газов от горнов, печей, прессов и т. д.

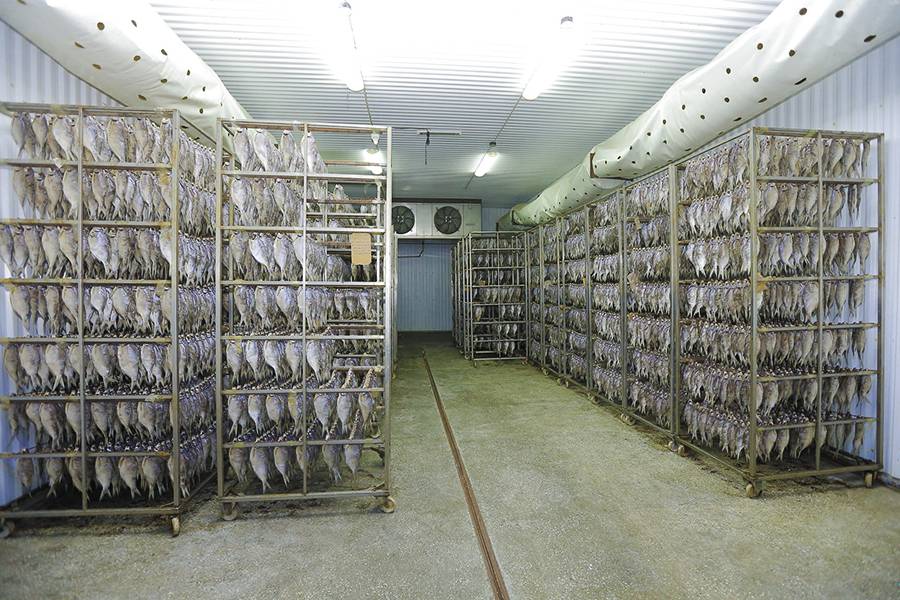

Вентилирование рыбного производства

Производственный процесс характеризуется присутствием резкого специфического запаха, который скапливается внизу помещений. Устройство вентсистемы обеспечивает:

• приемлемые условия труда для персонала, удаляя воздухопоток, наполненный специфическим запахом;
• качество рыбных изделий. Приготовление рыбных продуктов сопровождается кулинарной, термической обработкой. При этом частицы жира, гари, сопутствующих запахов попадают в рабочую воздушную среду. Для их удаления используется местная вытяжка;
• необходимый срок хранения. Удаление избытков водяного пара, запаха, а вместе с ними различных микроорганизмов позволяет придерживаться нормативов по срокам хранения продукции.

Приточная вентиляция на производстве

Нормы вентиляции производственных помещений указаны в СНиП 41-01-2003. Перед подачей в помещение воздух следует обрабатывать: охлаждать или согревать, фильтровать от пыли, иногда повышать его влажность.

Устройство приточной вентиляции:

• воздухозаборник;
• воздуховоды;
• фильтры;
• обогреватели;
• вентилятор;
• распределители воздуха.

При монтаже вентиляции производственного помещения для размещения нагревателя, фильтра и вентилятора организуется приточная камера.

Воздухоприемники располагают на высоте 2 м над уровнем земли, в отдаленных от источников загрязнений местах, иногда над крышей здания. При подборе места учитывается направление ветров. Снаружи воздухозаборные устройства прикрывают жалюзи, решетки или зонтики.

Приточный воздух очищается фильтрами самого разного типа, чаще из нетканых материалов.

Воздух зимой подогревается тенами или калориферами. Теплоносителем выступает вода или электроэнергия. При необходимости увлажнения устанавливаются камеры орошения, где распыляется мелкодисперсная фракция воздуха. Таким же способом охлаждается воздух.

Система вентиляции в офисных помещениях

Приоткрытые окна способствуют проветриванию. Однако внутрь попадает много пыли, по помещению «гуляют» сквозняки. Работники вдыхают загрязненный уличный воздух. Печальный итог – множество больничных листов на столе руководителя. Система вентиляции в офисных помещениях решает сразу несколько проблем и обладает массой преимуществ.

Семь причин для установки:

1. Создание необходимых условий для качественной работы штата, которые обеспечивают хорошее самочувствие сотрудников, способствуют снижению числа простудных заболеваний.
2. Улучшение общего тонуса организма людей, умственной активности.
3. Сохранение оптимальной температуры и влажности.
4. Экономное потребление энергии.
5. Снижение уровня шума и пыли в офисе.
6. Фильтрация посторонних запахов, отток отработанного воздуха.
7. Гармоничное сочетание с интерьером.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета – недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу – она многократно увеличивается.

Пример проекта

Методика расчёта вентиляции позволяет получить качественную внутреннюю среду, правильно оценив негативные факторы, её ухудшающие. В компании «Мега.ру» работают профессиональные проектировщики инженерных систем любой сложности. Мы оказываем услуги на территории Москвы и соседних областей. Также компания успешно занимается удалённым сотрудничеством. Все способы связи указаны на странице «Контакты», обращайтесь.

Производительность по воздуху

Расчет системы вентиляции начинается с определения производительности по воздуху (воздухообмена), измеряемой в кубометрах в час. Для расчетов нам потребуется план объекта, где указаны наименования (назначения) и площади всех помещений.

Подавать свежий воздух требуется только в те помещения, где люди могут находиться длительное время: спальни, гостиные, кабинеты и т. п. В коридоры воздух не подается, а из кухни и санузлов удаляется через вытяжные каналы. Таким образом, схема движения воздушных потоков будет выглядеть следующим образом: свежий воздух подается в жилые помещения, оттуда он (уже частично загрязненный) попадает в коридор, из коридора — в санузлы и на кухню, откуда удаляется через вытяжную вентиляцию, унося с собой неприятные запахи и загрязнители. Такая схема движения воздуха обеспечивает воздушный подпор «грязных» помещений, исключая возможность распространения неприятных запахов по квартире или коттеджу.

Для каждого жилого помещения определяется количество подаваемого воздуха. Расчет обычно ведется в соответствии со  и МГСН 3.01.01. Поскольку СНиП задает более жесткие требования, то в расчетах мы будем ориентироваться на этот документ. В нем говорится, что для жилых помещений без естественного проветривания (то есть там, где окна не открывают) расход воздуха должен составлять не менее 60 м³/ч на человека. Для спален иногда используют меньшее значение — 30 м³/ч на человека, поскольку в состоянии сна человек потребляет меньше кислорода (это допустимо по МГСН, а также по СНиП для помещений с естественным проветриванием). При расчете учитываются только люди, находящиеся в помещении длительное время. Например, если у вас в гостиной пару раз в году собирается большая компания, то увеличивать производительность вентиляции из-за них не нужно. Если же вы хотите, чтобы гости чувствовали себя комфортно, можно установить VAV-систему, которая позволяет регулировать расход воздуха раздельно в каждом помещении. С такой системой вы сможете увеличить воздухообмен в гостиной за счет его снижения в спальне и других помещениях.

После расчета воздухообмена по людям нам нужно рассчитать воздухообмен по кратности (этот параметр показывает, сколько раз в течение одного часа в помещении происходит полная смена воздуха). Чтобы воздух в помещении не застаивался, нужно обеспечить хотя бы однократный воздухообмен.

Таким образом, для определения требуемого расхода воздуха нам нужно рассчитать два значения воздухообмена: по количеству людей и по кратности и, после чего выбрать большее из этих двух значений:

1. Расчет воздухообмена по количеству людей:

   L = N * Lnorm, где

   L  требуемая производительность приточной вентиляции, м³/ч;

   N  количество людей;

   Lnorm  норма расхода воздуха на одного человека:

   •      в состоянии покоя (сна)  30 м³/ч;
   •      типовое значение (по СНиП)  60 м³/ч;

2. Расчет воздухообмена по кратности:

   L = n * S * H, где

   L  требуемая производительность приточной вентиляции, м³/ч;

   n  нормируемая кратность воздухообмена:
   для жилых помещений – от 1 до 2, для офисов – от 2 до 3;

   S  площадь помещения, м²;

   H  высота помещения, м;

Рассчитав необходимый воздухообмен для каждого обслуживаемого помещения, и сложив полученные значения, мы узнаем общую производительность системы вентиляции. Для справки типовые значения производительности вентиляционных систем:

• Для отдельных комнат и квартир  от 100 до 500 м³/ч;
• Для коттеджей  от 500 до 2000 м³/ч;
• Для офисов  от 1000 до 10000 м³/ч.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

РАСЧЕТ.

Расчет начинаем с тёплого периода года ТП, так как воздухообмен при этом получается максимальным.

Последовательность расчета (см. Рисунок 1):

1. На J-d диаграмму наносим (•)  Н — с параметрами наружного воздуха:

t_Н„А“ = 22,3 °C;   J_Н„А“ = 49,4 кДж/кг

и определяем недостающий параметр — абсолютную влажность или влагосодержание d_Н„А“.

Точка наружного воздуха — (•) Н будет являться и точкой притока — (•) П.

2. Наносим линию постоянной температуры внутреннего воздуха — изотерму t_В

t_В = t_Н„А“  3 = 25,5 °C.

3. Определяем тепловое напряжение помещения:

где: V — объём помещения, м3.

4. Исходя из величины теплового напряжения помещения, находим градиент повышения температуры по высоте.

Градиент температуры воздуха по высоте помещений общественных и гражданских зданий.

Тепловая напряженность помещения Qя / Vпом.	grad t, °C / м
кДж / м3	Вт / м3
Более 80	Более 23	0,8 ÷ 1,5
40 ÷ 80	10 ÷ 23	0,3 ÷ 1,2
Менее 40	Менее 10	0 ÷ 0,5

и рассчитываем температуру воздуха, удаляемого из верхней зоны помещения

t_y=t_B + grad t(H-h_p.з.), ºС

где: Н — высота помещения, м;h_р.з. —  высота рабочей зоны, м.

На J-d диаграмму наносим изотерму уходящего воздуха t_y*.

Внимание! При кратности воздухообмена более 5, принимается ty=tB. 5

Определяем численное значение величины тепло-влажностного отношения:

Определяем численное значение величины тепло-влажностного отношения:

5. Определяем численное значение величины тепло-влажностного отношения:

(численное значение величины тепло-влажностного отношения примем 6 200).

На J-d диаграмме через точку 0 на шкале температур проводим линию тепло-влажностного отношения с численным значением 6 200 и проводим луч процесса через точку наружного воздуха — (•)H параллельный линии тепло-влажностного отношения.

Луч процесса пересечёт линии изотерм внутреннего и уходящего воздуха в точке В и в точке У.

Из точки У проводим линию постоянной энтальпии и постоянного влагосодержания.

6. По формулам определяем воздухообмен по полному теплу

и по влагосодержанию

Полученные численные значения должны совпадать с точностью ±5%.

7. Вычисляем нормативное количество воздуха, требуемое для людей находящихся в помещении.

Минимальная подача наружного воздуха в помещения.

Род зданий	Помещения	Приточные системы
с естественным проветриванием	без естественного проветривания
Подача воздуха
Производственные	на 1 чел., м3/ч	на 1 чел., м3/ч	Кратность воздухообмена, ч-1	% от общего воздухообмена не менее
30*; 20**	60	≥1	—	Без рециркуляции или с рециркуляцией при кратности 10 ч-1 и более
—	60 90 120	—	20 15 10	С рециркуляцией при кратности менее 10 ч-1
Общественные и административно-бытовые	По требованиям соответствующих глав СНиПов	60 20***	—	—	—
Жилые	3 м3/ч на 1 м2		—	—	—

Примечание. * При объеме помещения на 1 чел. менее 20 м3

3

Что учесть на стадии проектирования?

На стадии разработки проекта системы вентиляции подлежат согласованию следующие моменты:

• Особенности архитектуры и конструкции офисного здания/кабинетов.
• Местонахождение  оборудования.
• Вероятное расположение каналов, по которым будет идти ток воздуха.
• Показатель мощности электроустановки.
• Наличие возможности подведения воды, а также вероятные пути отвода конденсата. Обеспечение свободного доступа к системе вентиляции.
• Возможность (при необходимости) внесения изменений в конструкцию.

В проекте системы вентиляции делать поправки на работу системы кондиционирования как еще одного источника обеспечения воздухообмена не стоит.

Это объясняется очень просто – только система вентиляции обеспечивает адекватный воздухообмен.

Удачное сочетание кондиционера с приточной вентиляцией позволяет подавать в помещение свежий, увлажненный и очищенный воздух, параллельно экономя на электроэнергии

Кондиционеры предназначены для улучшения характеристик поступающего воздуха (коррекция температуры, увлажнение, очищение от вредных компонентов), но ни один, даже самый современный кондиционер, не обеспечит приток свежего, обогащенного О2, воздуха.

Другой вопрос – центральные кондиционеры с притоком свежего воздуха, которые могут обеспечить приток воздуха, соответствующего всем требованиям.

Процесс проектирования вентиляционной сети включает проведение расчетов:

1. Обмена воздушных потоков.
2. Схемы коммуникаций.
3. Теплопритоков. Расчет проводится для каждого помещения в отдельности с поправкой на технические и конструктивные особенности строения.
4. Площади сечений путей, по которым происходит обмен воздушных потоков.
5. Потери давления по сети вентиляционных каналов.
6. Необходимой мощности калорифера.

Кроме того, определяется оборудование, необходимое для комплектации и сборки вентиляционной сети. Составляется документация по проекту и согласовываются все детали.

Назначение вентиляционной системы

Подача чистого и удаление отработанного воздуха – основная задача вентиляционной системы, как на производстве, так и в любом другом помещении. Это общее понятие, содержащее несколько подзадач:

1. Удаление отработанного и подача свежего воздуха. Заключается в установке приточных и вытяжных вентиляторов.
2. Фильтрация вытяжки и приточки. Заключатся в установке фильтров первичной и глубокой очистки воздуха.
3. Рекуперация. Энергоэффективный процесс нагревания или охлаждения приточки за счёт вытяжки.
4. Отопление и кондиционирование. Заключается в установке калориферов и систем кондиционирования.
5. Осушение или увлажнение воздушных масс. Поддержание относительной влажности приточки на расчётном уровне.

Расположение приточных каналов

При разработке вентиляции для помещений, где в течение продолжительного времени находятся люди, крайне важно правильно определить положение приточных диффузоров. Сделать это не так легко, как это может показаться на первый взгляд, поскольку их расположение влияет на общую эффективность всей системы

Сделать это не так легко, как это может показаться на первый взгляд, поскольку их расположение влияет на общую эффективность всей системы.

Различают два принципиально разных подхода к организации приточно-вытяжной вентиляции: смешивающий и вытесняющий.

Приточно-вытяжная вентиляция офиса

В системах смешивающего типа приточные каналы монтируются на потолке, а температура входящего потока значительно ниже рабочей температуры воздуха внутри офиса (13-15C).

Требуемый эффект – снижение концентрации CO2 – в данном случае достигается за счёт «разбавления» активной воздушной смеси.

Главная проблема такого подхода – правильное положение и конструкция диффузоров, которые не должны создавать ощутимо холодных потоков.

В вытесняющих системах приток организовывается через пол или низко-расположенные диффузоры. Температура входящего потока – 18C. Попадая в более тёплую среду, входящие потоки начинают конвективное движение к потолку, вытесняя, таким образом, все вредности, генерируемые в активной дыхательной зоне.

Вытесняющая вентиляция

Согласно последним исследованиям, вытесняющие системы обеспечивают более высокое качество вентиляции при тех же энергетических затратах.
