Раструб канализационной трубы

Что такое раструб

Итак, раструб это расширение, на одном конце трубы, в виде воронки, он необходим для проведения быстрого и герметичного соединения. Противоположный конец на трубе остается ровным. Трубы у которых есть такая деталь могут производиться из разных материалов:

  • чугун;
  • ПВХ;
  • керамика;
  • бетон и асбестобетон;
  • сталь.

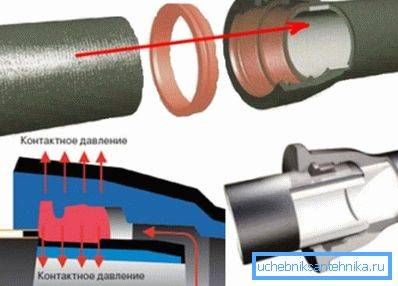

Суть раструбного соединения заключается в  том, что необходимо вставить гладкий конец трубы в расширение соседней и зафиксировать. В зависимости от материала труб, после монтажа, все соединения дополнительно герметизируются.

Однако нельзя рассматривать его только как часть конструкции большего диаметра. Большинство современных конструкций предусмотрены металлические стопорные кольца и резиновые уплотнители. Основные функции раструба:

  1. упрощение и ускорение монтажа трубопровода;
  2. защита от протекания и создание герметичного соединения;
  3. соединение фитингов с трубами;
  4. позволяет собирать системы из разных материалов без использования фитингов;
  5. создание дополнительных ребер жесткости;
  6. обеспечивает простоту замены старых труб на новые;
  7. упрощает демонтаж трубопровода.

Трубопровод получается разборным – в случае необходимости его можно быстро разобрать и собрать, например, если надо заменить только часть труб.

Рекомендации и частые ошибки

Если стены хорошо выровнены, для фиксации пластиковых отводов удобнее использовать клипсы. На стены с неровными поверхностями лучше крепить регулируемые хомуты.

Делая выбор между пластиковыми и металлическими хомутами, принимают во внимание внешний вид будущей разводки. Для плавающих креплений применяют хомуты с внутренним сечением, превышающим на 1-2 мм наружный диаметр прокладываемых каналов. Для плавающих креплений применяют хомуты с внутренним сечением, превышающим на 1-2 мм наружный диаметр прокладываемых каналов

Для плавающих креплений применяют хомуты с внутренним сечением, превышающим на 1-2 мм наружный диаметр прокладываемых каналов.

Наиболее часто наблюдаются ошибки, связанные с несоблюдением должного уклона горизонтальных частей магистрали. Напомним, он должен быть не менее 20 мм на каждый метр отводов.

Следует также отметить, что уклон нужен все время постоянный, он не может прерываться. Иначе образуется контруклон, в месте которого начнется скопление загрязнений и появится засор.

Скрытие полипропиленовой трубы в стене

Лучший вариант реализации трубопровода является его прокладка в штробах либо каналах. Такой способ позволит защитить систему от негативного воздействия окружающей среды и прочих факторов. А качественная фиксация позволяет снизить напряжение в трубопроводе.

Разберемся, какой порядок действий при монтаже системы коммуникаций таким образом. Первым делом в стене проделывается отверстие под канал. Все элементы трубопровода защищаются мягким материалом (прочитайте: «Как спрятать полипропиленовые трубы в стене – правила монтажа»). Чаще всего для этих целей используют минеральную вату и гофрированный картон, но бывают и другие варианты.

Если присутствует такая необходимость, то заготавливается теплоизоляционная и водоотталкивающая прокладка. Затем можно переходить к монтажу труб в проделанный канал. Все коммуникации заделываются с помощью шпаклевки, либо их можно скрыть различными отделочными элементами. Под конец выполняется финальная отделка стен. Результатом этих действий станет целиком скрытый трубопровод.

Монтаж на герметики

Чтобы соединить пластиковые элементы канализационной трубы, потребуется дополнительный материал. Для этого существуют силиконовые герметики и специальный клей. Место стыка будет надёжно защищено от разгерметизации, если монтаж произведён правильно.

Есть три вида соединительных материалов, которые различаются по своему составу и назначению. Одни используют в момент установки наружной канализации, а другие – внутренней. Существуют ещё универсальные герметики и решения.

  • Вставляемый конец трубы обрабатывают наждачной бумагой. Она должна быть крупнозернистой.
  • От сцепляемого края отступают 20 мм. Ровно наносят герметик или клей. Полоску необходимо делать тонкой, чтобы излишки не выступили наружу после монтажа.
  • Подождать около 30 секунд, чтобы соединительный материал подсох.
  • Вставить трубу в раструб и прижать. Элементы приклеятся друг к другу. Для этого потребуется не больше минуты.
  • Оставить элементы на некоторое время, чтобы герметик до конца высох. Обычно на тюбике указывают период его полного застывания.
  • Выполнить установку канализационной системы из склеенных элементов.

Канализационный раструб обладает отличной практичностью

Герметики используют для монтажа как наружной, так и внутренней системы водоотведения.

Чугунные фитинги

Для канализационных труб из чугуна выпускаются специальные фасонные детали:

  1. Ревизия. Предназначается для облегчения устранения засора и прочистки системы.
  2. Муфты. Обеспечивает стыковку одинакового диаметра.
  3. Крестовины. Помогают создать несколько направлений главному трубопроводу.
  4. Переходы. Осуществляют стыковку труб малого диаметра с большим.
  5. Тройники. Создают вектор основному трубопроводу в трех направлениях.
  6. Отводы. Можно изменить угол трубопровода в диапазоне 45–120 градусов.
  7. Патрубки. Служат для корректировки длины.
  8. Отступ. Устанавливается в случае изгиба трубопровода.

Типы раструбов для канализации

Трубы, собранные из раструбов легко прокладывать, долговечны в использовании и экономически выгодные.

Самым распространенным типом раструба считается бетонная труба. Чем больше сечение трубы, тем меньше ее себестоимость. Раструб из бетона очень прочен и практичен для использования. Один конец раструба имеет расширение для крепления к нему другой части. Стыки уплотняются наиболее подходящим способом.

Трубы без раструбов тоже популярны, прочны и практичны в использовании. Соединяют трубы при помощи специальных элементов, способные обеспечить герметичность конструкции.

Предлагаем ознакомиться Как обезопасить трубу в бане от пожара

В железнодорожном строительстве фланец из бетона служит для герметизации стыков, а хомут применяют для соединения труб из чугуна. В некоторых ситуациях лучше применить безраструбные конструкции для упрощения монтажных работ и экономии времени. Такие трубы нашли применение в безнапорных канализационных системах. Если снабдить соединения уплотнительными манжетами, то трубы можно использовать в напорных системах, выдерживая высокое внутритрубное давление.

Областью широкого применения безраструбной конструкции является водоотводящие системы и канализация без использования раструбов.

Раструбы из бетона применяются для строительства домов и промышленном хозяйстве. Отличаются практичностью, прочностью, большим сроком применения, экономичностью.

С помощью бетонных конструкций прокладывают систему канализации, системы ливневок, перепускные трубопроводные системы при строительстве дорог.

Бетонные раструбы применяются:

  • 1.в безнапорной системе.
  • 2.в напорной системе.
  • 3.во всех видах строительства дорог.

Для каждого вида ГОСТ предусматривает индивидуальные параметры для способа изготовления, для объема нагрузки и области использования.

Трубы вида Т, предназначены для прокладки безнапорных систем, укладываются в канализациях, водоотведении стоковых вод наземным, подземным способом, также других жидкостей, которые способны выдержать трубы. Они обеспечивают большую проходимость вод, недорогие для изготовления и монтажа.

Раструбы типа ТБ применяются для канализаций с повышенной нагрузкой. Раструбы могут быть изначально оснащены резиновыми кольцами для уплотнения, сокращая время монтажных работ и повышая герметичность изделия.

Самые распространенные в эксплуатации раструбы имеют длину пять метров, сечение трубы одни метр, толщину стенок семьдесят пять миллиметров. Они практичны для устройства коллекторов канализации, выдерживают оптимальную нагрузку при проезде пяти автомобилей на специальной платформе.

Раструбы вида ТВ используются при строительстве дорог. Раструбы имеют повышенную прочность, уплотнены резиновыми прокладками, выдерживают повышенное давление почвенного покрова, и нагрузку дорожного покрытия.

Труба с раструбом из бетона предназначена для канализации, представляет жесткую прочную конструкцию. Срок использования свыше пятидесяти лет. Раструбы изготавливаются с применением высоких технологий из прочного материала с армированием поверхности. У раструбов из бетона качество и цена изделий соответствуют друг другу, поэтому при прокладке канализации многие организации выбирают данные изделия.

Изделия из чугуна хорошо защищают кабели, проложенные под землей. Раструбы противостоят огню, оберегают от излишней влаги, повреждений механического характера. От промерзания трубы покрывают слоем геоткани. Недостатком конструкции можно считать то, что чугун поддается коррозийным изменениям. Чтобы трубы служили долго, трубопровод подвергается антикоррозийной изоляции.

Пластиковые раструбы вымещают чугунные изделия из обихода. Пластиковые элементы канализации почти невесомы, практичны в применении, обладают характеристиками чугунных труб, но уступают им в прочности. Пластиковые конструкции изготавливают из поливинилхлорида, полипропилена, полиэтилена разного давления.

Также применяются для прокладки канализации и водоотведения, но материал ограничивают сферу применения труб. Раструбные стыки прокладываются с помощью резинового уплотнителя для обеспечения герметизации. Иногда применяют сварочное соединение элементов. Трубы выполняются в разной цветовой гамме, что несет информацию о предназначении в трубопроводной системе, также повышает эстетический внешний вид конструкции.

Соединение труб из чугуна

Существуют следующие способы соединения труб из чугуна:

Соединение чугунных труб соединительной муфтой

Муфта соединительная для чугунных труб

Монтаж раструбных чугунных труб

Раструб, расположенный с одного конца трубы, предназначен для вставки в него гладкого конца другой трубы. Раструбы на трубах выпускаются гладкими или с желобком. После соединения чугунных труб остается небольшой зазор, который заливается уплотнителем, чтобы стык был герметичным. В качестве уплотнителя используют:

  • раствор цемента;
  • расширяющийся цементный раствор;
  • асбестоцемент;
  • серу.

При затвердевании уплотнители помимо герметичности придают месту соединения прочность. Если трубопровод содержит ответвления, трубы соединяются фасонными изделиями из чугуна.

Когда необходимо уменьшить длину чугунной трубы, применяют зубило или труборез, которыми осуществляют перерубку. При этом срез трубы должен быть ровным, без сколов или трещин, строго перпендикулярным оси трубы.

Чугун хотя и является прочным и долговечным металлом, но обладает высокой хрупкостью. Поэтому при монтаже трубопровода соблюдайте особую аккуратность.

Чтобы произвести соединение канализационных чугунных труб, следуйте инструкции:

  1. смоляную прядь скрутите в жгут толщиной 7-8 мм, намотайте на гладкий конец чугунной трубы; при этом следите, чтобы свободный конец обмотки не попадал внутрь трубы;
  2. гладкий конец вставьте до упора в раструб;
  3. жгут уплотните конопаткой, забивая ее в раструб до тех пор, пока он не заполнится на 2/3;
  4. убедитесь, что зазор между внутренней частью раструба и соединяемой трубой одинаков во всех местах (по окружности);
  5. оставшуюся свободной 1/3 часть раструба залейте уплотнителем.

Если требуется жесткое соединение труб, лучше использовать цементный раствор (марка цемента не ниже 300) или асбестоцемент. В случае, когда допустимо менее жесткое закрепление стыков, подойдет асбестоцементная смесь, приготовленная из 30% асбестового волокна и 70% цемента марки 400 или выше.

Заделка раструба смоляной прядью и асбестоцементом

О том, как соединить чугунные трубы, если прокладывается напорный водопровод, Вы узнаете далее:

  1. между раструбом и гладким концом трубы предусматривается зазор (3-9 мм);
  2. заделка стыка производится с помощью пеньки (если происходит прокладка труб диаметром 300 мм или менее);
  3. пеньковую прядь вставляют в раструб на 25 мм, а остальное пространство заполняется асбестоцементной смесью (глубина 25-30 мм).

Когда в качестве уплотнителя применяется расширяющийся цементный раствор, монтаж трубопровода происходит в такой последовательности:

  1. трубу раструбом вверх зафиксируйте в специальном устройстве (приспособление Козлова);
  2. соединяемую с ней трубу обмотайте с гладкого конца пеньковыми прядями;
  3. вставьте трубу в раструб, заполните его конопаткой;
  4. отцентрируйте трубу металлическими клиньями;
  5. залейте в раструб расширяющийся раствор.

Соединение при помощи расширяющегося раствора

Установка чугунной муфты под чеканку стыков

Если трубы безраструбные, то для монтажа такого трубопровода используются муфты для соединения труб под чеканку чугунных труб. Муфта представляет собой два раструба, которые направлены в разные (противоположные) стороны. Установка более сложна, ей свойственны определенные нюансы, предлагаем рассмотреть монтаж чугунных труб в данном случае более подробно:

  1. уплотнитель наносится по всей окружности муфты и труб, поэтому необходимо организовать свободный доступ к соединяемым местам; другими словами, если труба устанавливается плотно к стене, придется разрушить часть стены;
  2. материал, используемый для уплотнения стыка – кабалка, представляет собой промасленное органическое волокно; для чеканки мест соединения подходит также графитовый сальник;
  3. труба устанавливается в муфту до упора, в противном случае уплотнитель попадет внутрь канализационной системы;
  4. зачеканивание кабалки происходит в несколько слоев, каждый оборот вокруг трубы уплотняется;
  5. при отсутствии специализированного оборудования и инструмента, чеканку можно осуществить тонкой трубкой из металла с помощью отвертки;
  6. по окончании монтажа уплотнителя стык заливается раствором цемента.

Точка начала обмотки кабалкой: в нижней части при горизонтальном (рис. 1) и в верхней при вертикальном расположении трубы (рис. 2)

Большая Энциклопедия Нефти и Газа

Раструбная труба

Раструбные трубы изготовляются с раструбом типа А — с заделкой стыковых соединений при помощи зачеканки соответствующими герметиками или раструбом типа Б — с заделкой стыковых соединений при помощи уплотняющих резиновых колец. Трубы по ГОСТ 6482 — 71 должны изготовляться, в зависимости от величины контрольных нагрузок при испытании их на прочность, двух категорий: н — трубы нормальной прочности, у — трубы повышенной прочности.

Раструбные трубы укладывают раструбом ( фальцевые — соответствующим фальцем) вперед по ходу укладки.

Раструбные трубы соединяются без дополнительных частей, а гладкие — при помощи железобетонных цилиндрических муфт. В табл. 15 и 16 приведены основные размеры этих труб. Длина каждой трубы должна быть кратной 500 мм.

Раструбные трубы могут изготовляться как со ступенчатой, так и с конической формой раструба.

Раструбные трубы изготовляют со стыковыми соединениями двух типов: А — с заделкой стыков путем зачеканки герметическими уплотнителями и Б — с заделкой стыков с помощью уплотняющих резиновых колец, поставляемых в комплекте с трубами.

Раструбные трубы и соединяемые на муфтах стыкуют с зазором, оставляя равномерное кольцевое пространство для обеспечения температурных деформаций и деформаций прогиба. Резиновые уплотни-тельные кольца в раструбных и муфтовых соединениях напорных трубопроводов должны быть обжаты в радиальном направлении в пределах 40 — 60 % первоначального их диаметра. Раструбы и муфты мож но заделывать смоляной или битуминированной прядью и асбестоце-ментной смесью с зачеканкой.

Раструбные трубы следует укладывать раструбами вперед против движения воды в трубопроводе.

Раструбные трубы применяются для передачи жидкостей или газов. Для обеспечения надежности работы мест соединения труб на их концах и внутренней поверхости раструбов делается несколько бороздок, позволяющих хорошо закрепить уплотняющую замазку и одновременно создают как бы лабиринт, который способствует дросселированию газа.

Раструбные трубы укладываются раструбами навстречу тече-ию жидкости.

Раструбные трубы из ПВХ вида Р по ТУ 6 — 19 — 231 — 86Е выпускаются двух типов — С и Т и комплектуются резиновыми уплотнительными кольцами сложного профильного сечения.

Ошибки, касающиеся подключения сифонов

Подключение унитаза или любой иной сантехники к стоку проводится при помощи сифона, изготавливаемого в форме буквы U. Такой внешний вид изделия способствует постоянному нахождению воды в нём, что, в свою очередь, ведёт к образованию гидробарьера и не позволяет неприятным ароматам поступать в помещение. Если не учесть следующие недочёты, то система не сможет выполнять свои функции:

  • отсутствие вентиляции. В такой ситуации вакуум просто высосет воду, и запах будет свободно поступать в комнаты.
  • Запах может появиться и в случае испарение воды. Такая ситуация возникает при редком использовании унитаза по назначению.

Размеры раструбов

Ниже представлена таблица, в которой приведены основные размеры раструба для ПВХ труб используемых при прокладке внутренней канализации.

Диаметр трубы (мм)Внутренний ∅ раструба (мм)Длина раструба (мм)
A minC max
3232,32418
4040,32618
5050,32818
7575,43318
110110,43622

В следующей таблице приведены размеры раструбов для пластиковых труб наружной канализации.

Диаметр трубы (мм)Внутренний Диаметр раструба (мм)Длина раструба (мм)Сборочная длина (мм)
стандартныйудлиненныйстандартныйудлиненный
110110,45820158113
160160,57421474123
200200,69022690133
250250,8125265125167
315316158272158171
400401,2178291178188
500501,5200323228242
630631,9228361228242

Видео: Раструб канализационной трубы

Безраструбные чугунные трубы sml

Безраструбная чугунная канализация с маркировкой sml — новая конструкция, которая стала применяться несколько лет назад. Изготавливают безраструбные ЧТ литиевым способом из чугуна с графитом розеточной формы. Данный вид включает в себя несколько размеров условного перехода: 50, 100 и 150 мм. Наиболее распространённые безраструбные трубы с переходом 100 мм. Самая популярная на рынке — чугунная sml фирмы duker. Конструкции делают ровных форм со стенками одной толщины. Также они проходят дополнительную обработку, что значительно увеличивает прочность и убирает хрупкие свойства. Дюкер, несомненно, одна из лучших компаний по производству конструкций из чугуна.

Классификация безраструбной канализации

Безраструбная канализация соединяется с помощью хомутов. Для разного вида работ и места установки можно использовать усиливающие или соединительные хомуты.

По типу монтажа канализационные безраструбные сети делят на:

  • наружные применяют для отвода стоков от строений. Чаще всего такой вид устанавливается под землей. Наружные канализации — достаточно распространенный вид;
  • внутренние — это трубопроводы, отводы стоков от городских учреждений, имеющих большое количество агрессивной среды, и отвод канализационных вод.

Изделия из чугуна не только надёжные и практичные, но и достаточно выгодные. Ведь для самого изготовления не требуется особых затрат. Конструкции защищают с помощью покрытия эпоксидными смолами, тем самым увеличивают срок эксплуатации.

Основные характеристики

Канализация из безраструбных труб соответствует всем стандартам и российскому ГОСТ 6942-98. Главные технические характеристики: длина (от 2 до 7 м); диаметр трубы (500-1200 мм); толщина стенки (6,7-31 мм). В зависимости от сферы применения инженер выбирает определенные параметры изделия.

На заводах по изготовлению используют сверхпрочный чугун, который обрабатывают и приводят в соответствующий вид. Снаружи чугунные трубы покрывают красно-коричневым покрытием, а внутри для защиты от механических повреждений смолой эпоксидной жёлтого цвета. Соединяют трубы в единую конструкцию с помощью хомутов.

Достоинства и недостатки

Безраструбные трубы данного вида имеют широкий список достоинств и преимуществ, которые делают их самыми востребованными на рынке.

Основные преимущества безраструбных ЧТ:

  • защитное покрытие предохраняет поверхность от повреждений, коррозий, появления наслоений и уменьшает вероятность заливаний;
  • хомуты позволяют достичь герметичности без дополнительных устройств;
  • огнестойкость и негорючесть;
  • износостойкость и долгий срок эксплуатации;
  • выдерживает разные температуры;
  • возможность установки под автотрассами, что подтверждает высокую прочность материала.

Трубы имеют ровную, гладкую поверхность, что улучшает и приводит к идеалу гидромеханические параметры канализационной системы. Недостатков у такой конструкции практически нет, можно назвать лишь хрупкость самого материала. Но данный недостаток исправляется с помощью термообработки.

Полезная информация

Без канализационных систем трудно представить современный мир, прежде всего они отличаются качеством и надежностью. Благодаря чему инженеры не меняют системы каждый год.

Соединение чугунных элементов трубопроводов без разъемных соединений проводят с помощью муфты. Она обжимается хомутом из нержавеющего металла. Герметичность трубопровода гарантируется за счет того, что муфта устанавливается между концами труб.

Для резки ЧТ нельзя использовать газовую горелку. Для выполнения данных действий используют ножовку, шлифовальную машинку для металлических изделий или специальное устройство для резки чугуна.

Канализационная система должна быть собрана из ровных чугунных труб без деформаций (трещин и вмятин). Такие конструкции прослужат недолго и будут требовать частого ремонта.

Что такое раструб на канализационной трубе

Раструб – это воронкообразное утолщение на одном конце трубы, необходимое для проведения правильного монтажа. Чаще всего такой элемент присутствует на трубах, выполненных из поливинилхлорида (ПВХ), чугуна, керамики, стали, реже бетона и асбестобетона.

Суть установки трубы с раструбом заключается в том, что гладкий конец элемента просто вставляется в раструб. Помимо этого применяются различные методики дополнительной гидроизоляции в зависимости от материала изделия. Чаще всего трубы с раструбами используются во внешней канализации.

Основные функции раструба:

  1. Облегчение монтажа труб.
  2. Обеспечение дополнительной гидроизоляции и предотвращение течи в месте стыка нескольких элементов канализации.
  3. Соединение труб и фитингов.
  4. Соединение труб, выполненных из разных материалов, без использования фитингов.
  5. Создание дополнительных ребер жесткости для обеспечения лучшей защиты от поломок в условиях внешней канализации.
  6. Исключение необходимости спила трубы при демонтаже.
  7. Обеспечение более быстрой и простой замены старых труб на новые.

Несмотря на большое количество функций, которые в некотором роде можно отнести и к преимуществам изделий с подобной конструкцией, раструбы применяются далеко не во всех случаях. Трубы из эластичных материалов соединяются посредством других методик. Даже твердые трубы могут быть выполнены без раструба.

Виды и типы соединения фитингов

Английское слово «fit» означает собирать. Именно благодаря ему фитинг получил свое название. С помощью таких соединительных элементов стыкуются трубы в одной и разных плоскостях.

Они позволяют создавать разветвленные системы, обходить препятствия. При использовании фитингов стыкуются трубы одного или разного диаметра.

Производители выпускают соединительные элементы с резьбой и под пайку. Первый тип позволяет состыковать коммуникации из полипропилена со стальными трубами и арматурой в виде кранов и задвижек.

Вторая разновидность предназначена для соединения элементов из полимеров между собой методом пайки. Прежде всего, при использовании специального сварочного оборудования. Оно нагревает детали, поэтому их структура размягчается. Только после этого фитинг можно надеть на трубу.

Муфты и переходники

Самым простым фитингом полипропиленовых труб является муфта. Она изготавливается в виде бочонка, у которого внутренний диаметр соответствует размеру сечения трубы по внешней кромке.

Муфта пп

Муфты отличаются утолщенными стенками. Они используются для соединения труб одинакового диаметра, вставляемых в так называемый бочонок с двух сторон, если он полностью изготовлен из полипропилена. Когда на муфте имеется резьба, пайка выполняется только с одного края.

Муфта комбинированная пп

Переходник — элемент позволяющий соединить трубы разного диаметра. Используется при разветвленных систем с несколькими потребителями.

Переходник пп

С помощью переходников удается заузить диаметр коммуникации и создать в контуре избыточное давление.

Уголок, тройник и крестовина

В большинстве случаев инженерные коммуникации имеют разветвленную конструкцию. Для поворота системы на 90° и 45° используются уголки. Они формируют систему необходимой конфигурации. Ведь полипропилен — жесткий и упругий материал, гнущийся только после нагрева.

Однако такой способ не используется при прокладке коммуникаций. В результате, при изгибе изменяется размер сечения и толщина стенок труб. Это уменьшает прочностные характеристики системы. Следовательно, приводит нередко к появлению течи при увеличении давления и температуры перемещаемой среды.

Уголок пп

Уголки также выпускаются с внутренней 3/4 резьбой на одном конце. Они применяются во время монтажа смесителей.

Тройник пп

Для разветвления инженерной коммуникации используются тройники и крестовины. Они позволяют свести вместе два или три отвода. Размеры фитингов для полиэтиленовых труб подбирают в зависимости от схемы.

Крестовина пп

Тройники и крестовины позволяют создавать отводы под прямым или острым углом. Этот вид фитингов выпускается также с резьбой на одном из концов. В этом случае они применяются при монтаже запорной арматуры.

Обвод и компенсаторы

Для обхода преград на пути прокладки систем применяются обводы. С их помощью создается более круглый изгиб, чем при использовании уголков. Обводы позволяют плавно изменить направление трубопроводов. Поэтому удается проложить коммуникации, отличающиеся более привлекательным и аккуратным внешним видом.

Обвод пп

Компенсаторы — детали инженерных систем, способные «поглотить» перепады давления и температуры в трубопроводах горячего водоснабжения и отопления. Они увеличивают надежность, и сохраняют целостность сетей. Выпускается несколько готовых решений. Полипропиленовые  компенсаторы изготавливаются  в форме петли.

Фитинг американка

Монтажный процесс ПП систем позволяет облегчить американка. Это элемент из металла и пластика с резиновой вставкой. Детали используются для разъемных герметичных соединений.

Американка пп

Такие фитинги с внутренней или наружной резьбой с одной стороны применяются при установке запорных кранов, гидроаккумуляторов, циркуляционных насосов, радиаторов отопления и так далее.

Краны, вентили и заглушки

Во время эксплуатации инженерных коммуникаций нередко приходится перекрывать воду. Это достигается с помощью установки кранов и вентилей. Они могут быть изготовлены из полипропилена или латуни.

Вентиль пп

В первом случае детали впаиваются в системы. Во втором — дополнительно применяются переходники. Следовательно, позволяющие выполнить резьбовое соединение деталей сетей из разных материалов.

Кран пп

Заглушки применяются в местах, где заканчиваются трубопроводы из полипропилена.

Заглушка пп

Такие детали могут впаиваться для постоянного перекрытия отвода или временно устанавливаться посредством резьбового соединения.

Инструкции по монтажу манжет различного типа

Принцип фиксации резиновых или пластиковых, гладких или гофрированных деталей похож, однако сам процесс может отличаться нюансами – от выбора места установки унитаза до использования дополнительных способов крепления. Рассмотрим три распространенных варианта подключения.

#1: Установка резинового уплотнителя

Манжета из резины – это короткий плотный элемент, который не натягивают с внешней стороны, а вставляют в раструб чугунной трубы. Это своего рода уплотнитель или прокладка, создающая герметичное соединение между сливным отверстием и сантехническим прибором.

Кроме того, она предохраняет санфаянс от сколов и повреждений при непреднамеренном нарушении стабильности монтажа.

Порядок действий при установке резиновой манжеты:

Если унитазный выпуск входит в раструб свободно, то мыльный раствор не понадобится. Напротив, необходимо создать более плотное примыкание.

Для этого обычно используют традиционный современный способ – по всей поверхности примыкающих частей наносят герметик. После застывания он образует плотное герметичное кольцо.

#2: Правила использования эксцентрика

О том, что вам потребуется эксцентрик, вы узнаете на этапе выбора места для установки унитаза. Если отверстие выпуска сантехприбора и раструб канализационной трубы будут находиться не строго напротив друг друга, простого пластикового соединителя недостаточно. Смещение осей требует детали изогнутой формы.

Качественные резиновые или полипропиленовые эксцентрики продаются в магазинах сантехники и могут стоить от 100 до 250 рублей в зависимости от производителя

Перед монтажом необходимо поставить сантехприбор на место, измерить длину до канализационного слива и еще раз убедиться, что модель эксцентрика для унитаза выбрана правильно. Для проверки можно просто приставить деталь к обоим отверстиям.

Эксцентрик можно использовать, если сливное отверстие находится чуть выше унитазного выпуска. Если перепад высот от выпуска до раструба более 5 см, могут возникнуть проблемы со смывом – в этом случае лучше заменить трубы и установить их ниже

Порядок работ:

  • очищаем канализационное входное отверстие от старых отложений;
  • надеваем манжету широким концом (110 мм) на раструб канализации, обмазав места примыкания герметиком;
  • второй конец присоединяем к косому или горизонтальному выпуску унитаза, также воспользовавшись герметиком;
  • производим пробный спуск воды;
  • если протечек не обнаружено, фиксируем унитаз на заранее подготовленном месте болтами.

Проблема возникает, когда при установке оказывается, что эксцентрик подобран неправильно. Чтобы избежать неудобной ситуации, вместо жесткой конструкции можно сразу купить деталь с эластичной гофрированной серединой.

По мере необходимости эксцентрик с «гармошкой» можно слегка сместить вправо/влево или немного растянуть, сохранив при этом его функциональные качества.

Вариант каскадного применения эксцентриков, когда неправильно выбрана модель унитаза. Если трубы расположены внизу, близко к полу или на его уровне, лучше приобретать сантехприбор с косым выпуском

Подвижные детали также актуальны, когда существует риск непрочного закрепления унитаза. Проще говоря, при покачивании сантехприбора герметичность жесткого соединения сразу нарушится, тогда как гофре это не грозит.

#3: Установка гофрированной манжеты

Кода затруднен монтаж унитаза в связи с неподходящей формой выпуска или сложным расположением канализации, часто используют эластичную гофрированную трубу. Ее преимущество в том, что она может легко менять форму и длину, следовательно, подходит практически для всех типов выпусков.

Единственное, что необходимо учесть при покупке – диаметры фиксирующих цилиндрических концов. Они могут быть 110 мм/90 мм, 110 мм/80 мм и др.

Именно гофру используют для временной установки унитаза при ремонте, при сильных смещениях относительно центральной оси входа/выхода (вместо эксцентрика) и во время монтажа сантехприбора на расстоянии до полуметра от сливного отверстия

Принцип замены или установки гофры такой же, как и других видов манжет:

  • удаление старого изношенного элемента;
  • очистка входных отверстий от грязи и отложений;
  • вставка обработанного герметиком конца в раструб канализации;
  • фиксация второго конца на выпуске унитаза;
  • пробный спуск воды, устранение недочетов.

Опытные сантехники рекомендуют не растягивать гофру по максимуму, так как вследствие этого она теряет эластичность и быстрее выходит из строя.

Лучше подобрать модель большей длины или постараться перенести унитаз поближе в выходному канализационному отверстию. Еще один вариант – покупка комбинированной манжеты, состоящей частично из жестких элементов.

ПВХ-трубы

ПВХ или НПВХ — поливинилхлорид, новый полимерный материал. ПВХ-трубы лёгкие, экологически нейтральные и простые в установке.

Достоинства:

  • долгий срок службы,
  • отсутствие зарастания,
  • устойчивость к воздействию кислот,
  • устойчивость к износу,
  • лёгкость.

Недостатки:

  • неработоспособность при температурах ниже −10°С,
  • деформируются (удлиняются) при температуре больше 60°С.

Серые ПВХ-трубы отлично подходят для внутренней канализации, где их и применяют. Рыжие трубы из ПВХ для канализации с жёсткостью SN-4 и больше можно использовать для наружного трубопровода.

Следует глубоко зарывать такие трубы, иначе они будут замерзать. Также через них не стоит сливать жидкости с температурой выше 60°С больше минуты. Кратковременно они выдерживают превышение температуры до 95°С.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
