Водогрейные колонки на дровах: что это такое и зачем нужно

Мощность колонки

Мощность газовой колонки – это первый показатель, на который нужно ориентироваться при ее выборе и покупке. Именно мощность определяет количество воды, которое колонка способна нагреть. Так как выбрать газовую колонку и не ошибиться? Условно все проточные нагреватели можно разделить на три группы:

1. колонки с низкой мощностью, способные выдать 16-19 кВт;
2. колонки со средней мощностью, дающие от 22 до 26 кВт;
3. колонки с высокой мощностью, составляющей 28-32 кВт.

Устройство с низкой мощностью сможет нагревать всего лишь до 10 литров воды ежеминутно, а этого хватит, к примеру, только для мытья посуды на кухне. В принципе, для однокомнатной квартиры такой небольшой колонки будет вполне достаточно ввиду небольшого количества жильцов и расхода воды. Средняя мощность работы позволяет получить на выходе до 15 литров ежеминутно – более подходящий показатель для жителей квартир с тремя спальнями.

А уж оборудование с высокой мощностью может нагреть уже 18-20 литров, чего хватит для всех бытовых и даже промышленных нужд. Однако выбирать наиболее мощный нагреватель не стоит: его цена будет гораздо выше, чем у более слабых моделей, и в процессе использования затраты на газ и воду существенно вырастут.

Чтобы определить необходимую мощность, можно провести простые и даже забавные расчеты. В обычной квартире зачастую находится не больше пары-тройки кранов – один на кухне, два других – в ванной. Если из душа в минуту выходит около шести литров воды, то из обыкновенного кухонного крана – около четырех. Если кран и душ открыты одновременно, значит, что суммарный расход воды составит 10 литров ежеминутно. Также, на количество затрачиваемой воды влияет и напор: кто-то слегка открывает кран, кто-то же откручивает его до крайнего положения. Чтобы подсчитать затраты, понадобится всего лишь банка объемом 1 литр и секундомер.

В паспорте каждого проточного нагревателя указаны данные о том, сколько литров в минуту может выдать нагреватель, а также температура выдаваемой воды.

Простой пример: некий проточный нагреватель в минуту способен выдать от 4-14 литров ежеминутно, если разница температур составит 25 градусов, и 2-7 литров при разнице температур в 50 градусов. Под разницей температур понимается разница температуры воды на поступлении в нагреватель и на выходе из него. В среднем, температура холодной воды в кране составляет около 10 градусов. Простой подсчет (10+25) показывает, что на выходе температура воды из колонки составит 35 градусов.

Читайте так же, нашу статью о том как правильно расчитать мощность газового котла

Возможные неисправности и причины

Устройство не зажигается

• Недостаточная тяга, вызванная сажей или посторонним предметом в дымоходе. Самостоятельно устранить неисправность не получится, нужно вызывать профессиональных трубочистов.
• Разрядились элементы питания. Если колонка с авторозжигом, то примерно через 8-12 месяцев могут разрядиться батарейки. Просто замените их на новые.
• Слабый напор воды. Проблемы могут быть как с водопроводом, так и с водяным узлом колонки. В первом случае необходимо обращаться в коммунальную службу, во втором – промыть фильтры или заменить мембрану водяного узла.
• Нет подачи газа. Здесь причин может быть несколько – централизованные ремонтные работы или отключение газа за неуплату. В любом случае позвоните в газовую службу, при необходимости вызовите специалиста.

Тухнет в процессе работы

• Вышел из строя температурный датчик. Обратитесь в сервисный центр. Если колонка куплена недавно, то датчик заменят по гарантии.
• Высокая температура в помещении. Хорошо проветрите кухню, возможно, в ней слишком жарко и душно.

При работе слышны посторонние звуки

• Избыточное давление газа.
• Слишком слабый напор газа.

В любом случае нужно вызывать специалиста, поскольку необходимо прочистить горелку и отрегулировать подачу газа.

Недостаточный нагрев воды

• Малая мощность прибора. Колонка не справляется с необходимым количеством воды. Либо нужно заменить её на более мощную, либо не включать одновременно горячую воду в ванной и кухне.
• Засор. Если пламя будет не привычно голубым, а красно-жёлтым, значит, колонку нужно почистить от сажи.
• Механическое повреждение мембраны водяного узла. Вода сначала нагревается хорошо, а потом становится всё холоднее, при этом пламя хоть и голубое, но слабое. Однозначно, нужно поменять мембрану.
• Неправильная установка. Если вы только подключили колонку, а горячая вода не появилась, попробуйте поменять шланги входа-выхода местами.

Подтекает

• Шланги подвода воды негерметичны. Проверьте шланги на целостность, возможно, потребуется заменить прокладки.
• Повреждение внутренних деталей. Износился теплообменник или водяной блок. В этом случае целесообразнее приобрести новый прибор, поскольку комплектующие и их замена могут стоить немало. В любом случае придётся вызывать специалиста.

Запах газа

Здесь причин может быть множество, но искать неполадки самостоятельно не стоит. Если колонка издаёт сильный запах газа, то немедленно выключите прибор, перекройте газ и вызовите аварийную службу.

Монтаж и установка проточного водонагревателя

По рекомендациям производителей лучшим способом установки электрического оборудования является использование услуг профессионалов. Однако конструкция и механизм электрического водонагревателя не очень сложные, и во всех аппаратах присутствует схема монтажа, поэтому можно самостоятельно произвести установку. Стоит знать, что монтаж оборудования своими руками и последующая поломка ведет к потере прав на гарантийное обслуживание.

1. Установка водонагревателя. Изначально нужно определиться с местом крепления оборудования. Обычно это стена рядом со смесителем для минимизации теплопотери. Вес техники небольшой, поэтому подойдут обычные кронштейны.
2. Подключение к водопроводу. В зависимости от вида оборудования водонагреватель подключается либо непосредственно к холодному водоснабжению или к трубам. В соответствии со схемой установки необходимо произвести подключение техники, даже самые незначительные отступления от правил могут нарушить работу механизма и привести к быстрой поломке. Также производители рекомендуют дополнительно установить фильтры очистки воды.
3. Подведение электричества. Обычные водонагреватели просто включаются в сеть. Главное, чтобы была правильно рассчитана нагрузка на электросеть. В инструкции по эксплуатации прописываете максимальная мощность потребления оборудования.

Водогрейные котлы

Водогрейный двухконтурный дровяной котел

Кроме просто водонагревательных приборов, во многих случаях для дома требуется и котел для отопления, который можно установить в комплексе с титаном или приобрести котел со встроенным бойлером.

На данной схеме хорошо видно, как один котел может выполнить две функции и обеспечить дом теплом и подогретой водой.

Схема устройства и работы котла

Конструкция котла

В данном случае на схеме хорошо видно бойлер, встроенный в корпус котла. Этот отопительный прибор имеет лабиринтную систему для прохода согретого воздуха – это топка, куда закладывается топливо и три горизонтальные пластины, между которыми и проходит горячие газы. Дольше задерживаясь в котле, они значительнее отдают тепло и прежде, чем выйти в дымоход, успевают согреть воду для отопления и бойлер – для применения подогретой воды в бытовых целях.

Котел, работает на дровах, но есть модели, работающие на газе, пеллетах или на солярке. Последний вариант требует небольшой модернизации: в нижнюю дверцу устанавливают горелку. Прибор, функционирующий на дровах, может быть переделан под другое топливо даже после его установки, но для этого следует пригласить специалиста. На схеме хорошо видны изменения в конструкции после переделки котла.

КПД котла, устроенного таким образом, достигает до 87–92%. Кроме самой конструкции, способствуют высокой теплоотдаче и достаточно толстые стенки топочной камеры – их толщина составляет полсантиметра. Такие модели оснащены термостатами включения насоса, охлаждающим контуром и термометром.

Очистка котла и обслуживание во время его эксплуатации предельно просты, в комплект с прибором обычно входит и аксессуар для его чистки.

Установка котла ничем не отличается от установки титана – это нужно делать, предусматривая соблюдение техники безопасности. Размер дымоотводной трубы будет зависеть от модели котла – ее диаметр можно определить по выходящему из котла патрубку. Дымоход выводится через кровлю и обязательно вокруг оголовка устраивается гидроизоляция. Подниматься над крышей оголовок должен по тому же принципу, о котором говорилось выше.

Коротко о главном

При выборе оптимального варианта оборудования всегда нужно помнить, что отличие проточного водонагревателя от накопительного заключается в принципе действия. Так, первое устройство нагревает проточную воду, а второе – только конкретный объем. При этом накопитель далее поддерживает постоянную температуру уже нагретой воды в баке.

Нагреватели оснащаются системами защиты, мокрыми или закрытыми ТЭНами, механическим или электронным управлением. Проточные устройства монтируются в непосредственной близости от водоразборных точек, а для баков-накопителей только желательно такое размещение. При этом первый вид оборудования нагревает воду максимум до 65 °C, а второй – до 95 °C.

Источник

Процесс монтажа

Если вы задумываетесь о покупке дровяного бойлера, то хорошо было бы знать, как его правильно смонтировать после того, как он будет доставлен. Для этого необходимо определить цели его использования, как было описано выше. Из инструмента для установки дровяного бойлера понадобятся:

• газовый или разводной ключ;
• уровень;
• перфоратор;
• рулетка;
• крепежный расходник;
• болгарка;
• металлическая арматура;
• разметочный инструмент.

Первым делом перед установкой дровяного бойлера для него необходимо подготовить место. При емкости бака бойлера в 200 литров, общий вес с полностью наполненной колбой может превышать 300 кг. Это означает, что основание для дровяного бойлера должно быть достаточно прочным. Также дровяной бойлер не должен находится под наклоном, т. к. если он упадет, то может нанести серьезные увечья или привести к смертельному случаю. В помещении, где будет производиться монтаж дровяного бойлера, отмечается квадратный участок с размером минимум 1м 2 . С помощью болгарки определяется контур и производится углубление на 15-20 см. Из цемента готовится бетонный раствор.

Внутрь приготовленного углубления укладываются подставки из кирпича или камня на высоту в 5 см. На них равномерно раскладываются прутки. Их можно скрутить вязальной проволокой, чтобы получилась решетка. Сверху заливается бетонная смесь и хорошо трамбуется. Чтобы она заполнила все полости, можно отрезком арматуры прокалывать ее, чтобы пузырьки воздуха поднимались на поверхность. С помощью шпателя поверхность разравнивается и правилом выводится в горизонтальный уровень. Полную прочность площадка под дровяной бойлер наберет в течение двух недель.

Обратите внимание!
Такая подготовка поверхности понадобится в том случае, если пол в помещении прохудился или планируется установка дровяной колонки с большим объемом бака. На стены вокруг дровяной колонки монтируется лист оцинкованного металла или плотная фольга

Они будут служить отражателями, которые не дадут поверхностям перегреваться. Дровяная колонка ставится на свое место и закрепляется к подготовленному основанию с помощью болтов и дюбелей. Делается вывод дымохода. Если поблизости есть печной канал, то вывести его можно прямо туда. Но при этом требуется все хорошо рассчитать, чтобы не было обратной тяги. Делается подвод воды, на свое место закрепляется смеситель и трубка с душем. Следует проследить, чтобы все резьбовые соединения были плотно подмотаны паклей

Это важно, чтобы кипяток из дровяного бойлера не просочился наружу

На стены вокруг дровяной колонки монтируется лист оцинкованного металла или плотная фольга. Они будут служить отражателями, которые не дадут поверхностям перегреваться. Дровяная колонка ставится на свое место и закрепляется к подготовленному основанию с помощью болтов и дюбелей. Делается вывод дымохода. Если поблизости есть печной канал, то вывести его можно прямо туда. Но при этом требуется все хорошо рассчитать, чтобы не было обратной тяги. Делается подвод воды, на свое место закрепляется смеситель и трубка с душем. Следует проследить, чтобы все резьбовые соединения были плотно подмотаны паклей

Это важно, чтобы кипяток из дровяного бойлера не просочился наружу

Особенности монтажа

В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.

Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.

Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.

Какими бывают нагреватели

Бойлеры разделяют на два основных типа: проточные и накопительные. Последние оснащаются баком разного объема с термоизоляцией. В баке скапливается вода и постоянно подогревается с помощью ТЭНа.

Проточные приборы оснащаются сухим ТЭНом. Вода проходит потоком сквозь них, моментально достигая нужной температуры. Такая техника имеет большую мощность.

Бойлеры могут работать от разных энергоносителей:

• природного газа;
• электричества;
• твердого топлива (косвенного нагрева).

Самыми популярными являются колонки на газе и электрические нагреватели. Что лучше выбрать? Чтобы разобраться в вопросе, нужно понять принцип их работы, оценить преимущества и недостатки.

Газовые колонки подогревают воду быстро при помощи горелки. Работают они по принципу проточника, поэтому вы в любое время получите горячий поток, стоит лишь открыть кран. Нагревательные приборы на газе нельзя назвать новым изобретением, но сегодня они пользуются особой популярностью. Их корпус компактен, имеет приятный дизайн. К тому же газ обходится дешевле электричества.

Электрические накопительные приборы встречаются чаще всего в квартирах, домах, на предприятиях. Они рассчитаны на мощность 1,5-3 кВт. Производитель позаботился об экономичности: между двумя слоями бака скрывается пенополиуретан, который сохраняет тепло. Специальные датчики позволяют довести воду до определенной температуры и постоянно ее поддерживать.

По сути, газовая колонка — тот же проточный нагреватель. Так что же выгоднее приобрести?

Что такое одноконтурный котел

Одноконтурные газовые котлы служат для нагрева теплоносителя, которым заполнена система отопления. Приготовление воды для горячего водоснабжения одноконтурный котёл не производит. В помещениях, где отапливаемая площадь, порой, превышает триста квадратных метров, используются напольные котлы. Эти отопительные устройства гораздо мощнее, чем настенные.

Настенные одноконтурные отопительные устройства чаще всего используются в квартирах многоэтажек, и могут отапливать площадь до трехсот квадратных метров. Данные котлы гораздо компактнее напольных, и весят чуть больше 40 килограмм. Настенный одноконтурный котёл органично вписывается в интерьер. Также эти настенные устройства более функциональны, нежели их напольные собратья. Мощность самых продвинутых моделей настенных одноконтурных котлов составляет не более 35 киловатт.

Одноконтурный газовый котел не имеет в своей конструкции каких-либо сложных элементов и механизмов. Данный котел состоит из:

• горелки;
• теплообменника;
• блока управления;
• водяного насоса;
• электродвигателя турбины (если котел с закрытой камерой сгорания);
• манометра;
• датчиков;
• запорной арматуры.

Принцип работы одноконтурных котлов

Газовые одноконтурные котлы с косвенным бойлером работают по двум основным схемам подключения. Принцип работы первой заключается в следующем:

1. Здесь главенствует клапан трёхходовой. Непосредственно в выходное отверстие газового котла монтируется насос, который обеспечивает циркуляцию и создает давление. Следующим этапом производится установка трехходового клапана, который соединяют с термостатом бойлера. При нагреве водопроводной воды или другого теплоносителя, его поток направлен на систему отопления, причем приоритетно попадание горячего носителя в змеевик бойлера. Это происходит при помощи дополнительного, второго насоса. И получается, что в этом случае горячее водоснабжение и отопительная система подключены параллельно, и они могут образовать два контура, именно в этой замкнутой цепочке. А уже после бойлера устанавливается дополнительный насос, который помогает регулировать работу термостата. Принцип запуска и остановки процесса тоже регулируется термостатом, а именно, при сильном нагреве происходит принудительное перекрытие подачи топлива, при остывании теплоносителя топливо вновь пропускается, и автоматически поджигается горелка.
2. Если нет двойного контура и приоритет не отдан нагреву горячей воды, бойлер монтируется в общую систему, устанавливается в удобном месте, и нагрев воды происходит наравне со всеми радиаторами.

Документы

Для того чтобы установить газовую колонку в квартире или частном доме, понадобятся следующие документы:

1. Технический паспорт приобретенной колонки или указание модели в случае последующей покупки агрегата.
2. Акт о техническом состоянии вытяжки или дымохода, составленный службой контроля вытяжных и дымоходных каналов.
3. Проект размещения нового водонагревательного оборудования и подключения его к газовой и водопроводной магистрали в соответствии с техническим заданием.
4. Поданное собственником заявление на переустройство помещения с колонкой, дополнительно необходимо представить подтверждение права собственности и технический паспорт на квартиру.
5. Заявление о проведении монтажных работ, отправленное в газоснабжающую организацию (Горгаз) с приложением проекта.

Фирма, занимающаяся техническим обслуживанием приобретенной газовой колонки или специалисты газоснабжающей организации, при монтаже оборудования обязаны выполнить следующие действия:

1. Произвести врезку в газовый трубопровод с установкой приборов учета и отсекающего вентиля.
2. Повесить колонку с облицовкой горючей поверхности стены изоляционными материалами (жесть в сочетании с асбестовым, базальтовым полотном), подсоединить к агрегату гибкую подводку газа.
3. Подключить колонку к дымоходу или вытяжной системе с помощью трубопровода.
4. Подсоединить гибкие шланги от агрегата к магистрали холодной воды и трубам горячего водоснабжения.
5. По окончании работ специалист Горгаза должен настроить и запустить колонку, опломбировать газовый счетчик и составить акт о вводе агрегата в эксплуатацию.

Стоимость установки дома газовой колонки частными специалистами обойдется в сумму около 3000 руб., газоснабжающие компании в зависимости от региона проводят подключение по своим расценкам.

Рис. 10 Рекомендованные отступы и размещение изоляции

Как сделать котел своими руками — технология изготовления

Перед тем, как сделать твердотопливный котел своими руками, нужно разобраться во всех деталях конструкции. Порядок работы по сооружению твердотопливного котла длительного горения своими руками:

1. Изготовление контроллера подачи воздуха. Для этого труба оснащается наварным болтом. После этого при помощи болгарки из стального листа нужно вырезать круг, диаметр которого соответствует трубе. Его края оснащаются отверстиями с таким расчетом, чтобы добиться свободного погружения болта для крепления крышки обычной гайкой. С помощью этого круга в последующем можно будет дозировать объем поступающего воздуха, контролируя интенсивность пламени.
2. Эта же труба оформляется серией небольших горизонтальных просветов. Они будут выполнять функцию воздушных продухов.
3. Из стального листа изготовляется еще один круг: его диаметр должен на 5-10 мм уступать сечению топки. В центре круга проделывают отверстие под трубку с заглушкой, с дальнейшим привариванием в 20-30 см от края.
4. Изготавливают корпус. Если в этом качестве применяется старый газовый баллон, его нужно предварительно освободить от верхней части (там, где кран). При использовании трубы на 250 мм ее предварительно заглушают в нижней части.
5. Чтобы соорудить дымоход, сверху цилиндра (в 10-ти см от края) делают вырез диаметром 100 мм, вваривая туда трубу с толстыми стенками.
6. Для установки поддува для котла дно топки оснащается отверстием под трубу: ее нужно вставить таким образом, чтобы добиться выхода поддува для котла на твердом топливе за пределы корпуса. Обязательно нужно разместить его ниже уровня дымохода: это станет залогом хорошей циркуляции воздуха.
7. Теплорассеивающий экран сооружается из листа толщиной 10 мм. Из него вырезают круг диаметром 200-220 мм. Для удобства эксплуатации на экран наваривают арматурную ручку.
8. Конвекционный кожух имеет цилиндрическую форму. Его изготовляют из листового металла: в диаметре конструкция должна на 50-70 мм превосходить топку. Чтобы собрать конструкцию полностью, приваривают между собой основание котла и конвекционную камеру.
9. Для изготовления верхней крышки прибора, можно применить ранее отрезанную часть баллона. Если же использовался листовой металл, то из него изготовляется окружность такого же диаметра, с наварными ручками из арматуры.

Чтобы сделать циркуляцию воздуха максимально эффективной, на дно самодельного твердотопливного котла длительного горения приваривают стойки или опору высотой до 300 мм. Для этого подойдут ранее заготовленные уголки или швеллер

Реализуя проект, важно понимать, что безопасность работы агрегата в основном зависит от надежности корпуса. Его рекомендуется изготовить из огнеупорного стального листа от 5 мм

От толщины корпуса напрямую зависит скорость нагревания печки, и ее способность аккумулировать тепло.

От толщины корпуса напрямую зависит скорость нагревания печки, и ее способность аккумулировать тепло.

Плюсы и минусы электрических бойлеров

Принцип работы этих аппаратов такой: весь объем воды в баке прогревается электрическим ТЭНом до выставленной пользователем температуры. Ее оптимальное значение – 55 °С, максимальное – 75 °С. Для нагрева с нуля необходимо от 1 до 3 часов времени в зависимости от начальной температуры в водопроводе.

Когда достигнут максимальный температурный порог, электрический бойлер способен сразу обеспечить большой расход горячей воды при одновременном запросе от нескольких потребителей. Длительность работы до остывания зависит от вместительности бака и величины расхода. Учитывая эти особенности, перечислим сильные стороны накопительных нагревателей, функционирующих от электричества:

1. Способность удовлетворить запрос на большой расход воды одновременно от нескольких потребителей.
2. Работа аппарата не зависит от давления в водопроводе и начальной температуры воды.
3. Установить и подключить бойлер гораздо проще, чем любой другой водонагреватель. Для монтажа не требуется никаких разрешений, дымоходные каналы и вентиляция с трехкратным воздухообменом тоже не нужна.

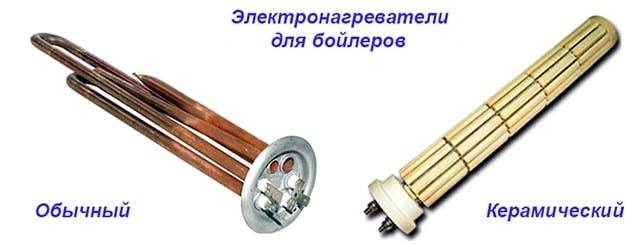

4. Долгий срок службы. В большинстве моделей от разных производителей ТЭН защищен керамической оболочкой и не перегорит от образования накипи.

Слабые стороны водонагревателя накопительного типа – ограничение общего объема подаваемой горячей воды и длительное время подогрева очередной порции, когда запас в баке был использован полностью. Усугубить недостаток может неправильный выбор бойлера по объему, тогда возможны 2 варианта:

• аппарат со слишком вместительным баком дольше нагревается, а в дежурном режиме расходует больше электроэнергии впустую;
• маленькая емкость – это недостаточный запас горячей воды, которого не хватит на все нужды и придется постоянно ожидать, пока нагреется новая порция.

Последний существенный недостаток – значительные размеры накопительного бака, что в квартире играет большую роль. Непросто выделить место на кухне либо в ванной комнате для аппарата вместительностью 80 л, ведь приблизительно такой объем нужен семье из 4 человек.
