Как правильно проложить электрику по потолку

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

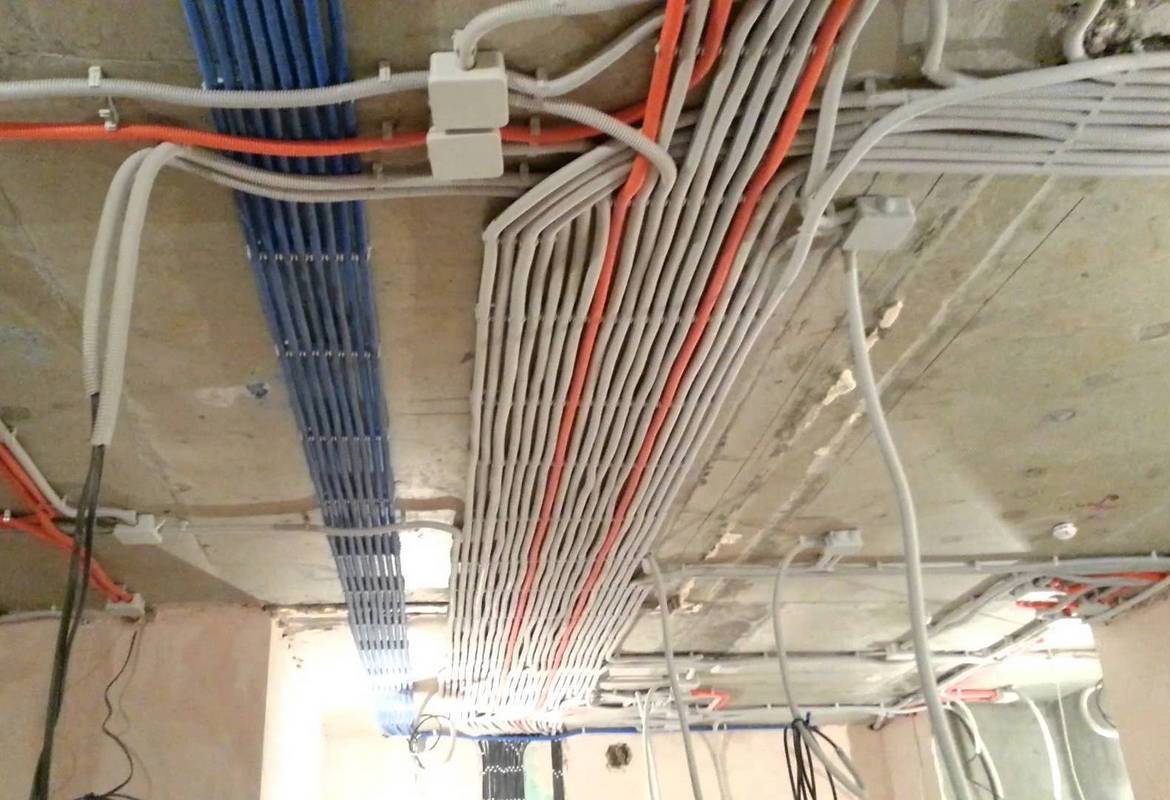

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Полезные советы

Если в вашей квартире ни один из перечисленных способов по какой-то причине недоступен, не спешите унывать. Существует еще несколько секретов маскировки провода: электрические провода можно использовать как элемент декора. При помощи декоративных крепежей можно создать уникальную картину на стене. Декоративные крепежи, как правило, продаются в виде различных фигур и с большим выбором цвета. От вас потребуется немного фантазии и провода помогут преобразить комнату новыми красками.

Настенная панель для проводов

Провода, фиксированные под столом

Можно спрятать провода, просто загородив их с помощью элемента декора, например, с помощью большого горшка с живыми вьющимися цветами.

Коробка для фильтра и проводов компьютера

Провода, спрятанные под декоративную ленту

Если в вашей квартире достаточно много различной мебели, можно установить кресло или диван в месте расположения проводов.

Провода на стене в гардеробной

Декор кабеля в интерьере

Способов спрятать нежелательные провода в квартире очень много, каждый может выбрать наиболее подходящий вариант для своей квартиры.

Провода в стиле лофт

Провода в пазах потолочной балки

Срабатывание защиты УЗО

Самим штукатурам очень неудобно работать по стенам, которые буквально усыпаны проводами. Если отрезки проводов под выключатели и розетки еще как-то можно спрятать, скрутив их спиралью, то вот выводы под бра или полметра цельного телевизионного или интернет кабеля, которые оставляют специально для прямого подключения, никуда не уложишь.

Более того, некоторые из них могут оказаться под напряжением! Штукатурка мокрым раствором при этом может закончится весьма плачевно. Хорошо, если у вас стоит дифф.автомат или УЗО на эту линию и оно сработает.

От удара током вас это спасет, но зато появится необходимость искать данное повреждение и причину срабатывания защиты, либо ждать когда все высохнет, чтобы продолжать работу.

Варианты прокладки для различных поверхностей

Для укладки электропроводки по потолку используются следующие способы монтажа:

• открытый, когда проводка крепится сразу к потолку;
• в пластиковой или металлической гофре;
• с использованием стальных или электротехнических труб;
• посредством прокладки кабельных каналов;
• с применением изоляторов и скоб из керамики;
• закрытый, посредством штробления с последующим оштукатуриванием поверхности.

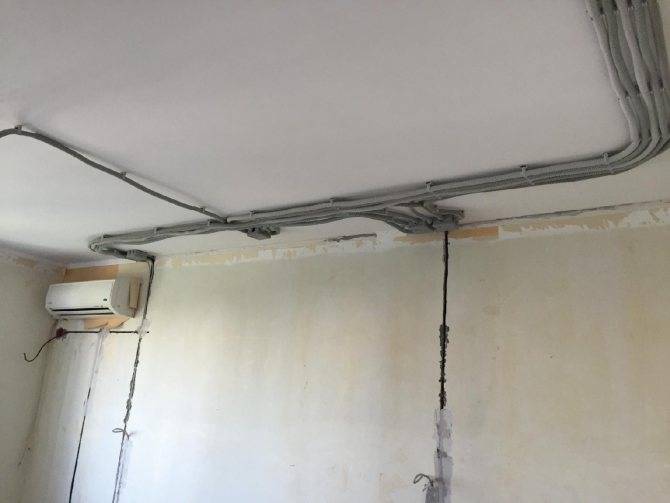

Разводка проводов по потолку в гофре При выборе способа крепления и прокладки электропроводки следует учитывать материал, из которого изготовлен потолок. Далее рассмотрим особенности монтажа для отдельных видов поверхностей.

Деревянное основание

Для монтажа электрической проводки по деревянной поверхности рекомендуется использовать защитные стальные трубы. Их диаметр подбирается в соответствии с требуемым сечением всех протягиваемых по трубе проводников. При выборе распредкоробок предпочтение следует отдать негорючим материалам (желательно металл) со степенью защиты IP65. Для повышения противопожарной безопасности рекомендуется оградить от соприкосновения жилы кабеля и внутреннюю полость коробки.

Электропроводка в доме с деревянными перекрытиями

Металлическая база

Поверхность из металла является отличным проводником электричества, поэтому следует принять повышенные меры предосторожности при монтаже проводки. Согласно действующим правилам и стандартам, прокладка проводов по рассматриваемому типу поверхности производится в электротехнических пластиковых трубах

Для создания необходимых соединений используются распределительные коробки из идентичного материала.

Также возможен вариант с укладкой электропроводки в металлических трубах, если использование электротехнического пластика невозможно из-за предписаний нормативных актов.

Электротехнические ПВХ трубы

Открытый

Указанный вариант может состоять из применения любого способа прокладки электрических проводов.

Открытая электропроводка по потолку

Скрытый

При выборе монтажа скрытой проводки по железобетонным плитам понадобится выполнить штробление. Это сопровождается выделением значительного количества пыли и строительного мусора.

Штробление потолка под проводку

Разводка по полу

Проводка по полу укладывается во время черновой отделки помещения при ремонтных работах, либо в новых постройках.

Это скрытая проводка, не требующая штробления. Кабели в трубах укладываются в стяжку, что считается надежнее прокладки по стенам.

Другой вариант – расположение кабеля по полу под деревянным покрытием. Но этот вариант хуже, особенно в частных домах, где могут быть мыши или другие грызуны, в этом случае лучше используйте металлические трубы или металлорукав.

• для обеспечения сменяемости кабеля, прокладка осуществляется в ПВХ-гофре или других видах труб из металла, ПВХ, заполнение труб при этом не должно превышать 40%;
• трасса монтируется без крутых поворотов, длина каждой линии не превышает 20 м;
• если проводка осуществляется по полу из деревянного покрытия, её не пропускают поверх лаг, а крепят в специально сделанных отверстиях, обработанных средствами, предотвращающими возгорание;
• при монтаже на бетоне, толщина стяжки сверху гофры должна быть более 3 см;
• соединение проводов запрещено выполнять в виде скруток, концы кабеля выводят в соединительные коробки.
• соединения в коробках недоступных к обслуживанию должно быть выполнено сваркой, пайкой или опрессовкой (ГОСТ Р 50571.5.52-2011, п. 526.3)

Советы для прокладывания проводки по потолку в квартире

Перед установкой натяжных потолков важно уделить особое внимание прокладке проводов. Следует заранее составить полный план электрической схемы. Обязательно нужно учесть все правила пожарной безопасности

Обязательно нужно учесть все правила пожарной безопасности

Обязательно нужно учесть все правила пожарной безопасности.

Ни в коем случае нельзя пренебрегать правилами безопасности в эстетических целях. Если по правилам необходимо соблюсти расстояние в 15 см между плоскостью натяжных полотен и базовым перекрытием, то полотна нужно установить именно на этом расстоянии, но никак не меньшем. Провода обычно разводят с некоторым запасом.

Советы по установке потолков и проводки:

Следует обратить внимание на то, чтобы гофра не провисала

Чтобы избежать ненужного провисания, необходимо позаботиться об установке специальных креплений для проводки, например, клипсы из пластика или дюбель, который фиксирует кабель.
Кабели следует устанавливать в соответствии с конкретным типом светильников.
Важно, чтобы мощность светильников была подобрана правильно, иначе пленка может расплавиться.
В качестве осветительных приборов на натяжных потолках лучше всего использовать светодиодные ленты
Их установка очень проста, а использование безопасно.
Прокладывая проводку, важно проследить за тем, чтобы провода не пересекались.
Если между проводами есть пересечение, их следует дополнительно защитить, чтобы предотвратить короткое замыкание.. Современные квартиры все чаще оснащают натяжными потолками. Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку

Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку. Современные квартиры все чаще оснащают натяжными потолками

Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Современные квартиры все чаще оснащают натяжными потолками. Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку

Интересные идеи маскировки розеток

» Электропроводка » Розетки » Интересные идеи маскировки розеток

• 1 На кухне
• 2 В ванной комнате
• 3 В спальне
• 4 На улице

Необходимость скрыть розетки на стене может возникнуть практически у каждого человека. В большинстве случаев это может быть необходимо для того, чтобы защитить детей от поражения током. Некоторые люди скрывают розетки для того, чтобы улучшить интерьер своей комнаты.

Если изучить подобную информацию более детально, тогда можно сделать вывод о том, что на сегодняшний день существует просто огромное количество интересных идей маскировки электротехнической продукции. После изучения этой статьи вы узнаете, как спрятать розетки на кухне, в спальне, детской или ванной комнате.

На кухне

Закрыть розеточные точки может потребоваться из-за нескольких факторов. Основными факторами являются:

1. Закрытие розеток, чтобы они не мешали.
2. Для обеспечения безопасности, так как на кухне присутствует повышенная влажность.

В обоих случаях вам может потребоваться установка выдвижной розетки в столешницу. Благодаря подобной конструкции при необходимости достаточно легко можно будет спрятать источник питания, который на данный момент вы не используете. Также благодаря этому у вас появится замечательная возможность улучшить общий интерьер своего помещения. На фото ниже вы сможете увидеть примеры подобной маркировки.

Если точки вашего подключения будут располагаться возле мойки, тогда в этом случае необходимо будет установить розетку, которая будет иметь защиту от попадания влаги. Благодаря этому вода не сможет попасть в разъемы, где будет вставляться вилка.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Подготовительные работы

На первоначальном этапе понадобится подготовить помещение к прокладке электропроводки:

1. Осуществить очистку стен и потолочной поверхности от старого облицовочного материала, за исключением штукатурного слоя.
2. Принять меры для обеспечения безопасности от поражения электрическим током. Для этого следует отключить питающие кабели непосредственно от автомата в электрощите. При возникновении необходимости в срыве пломбы со счетчика электроэнергии рекомендуется заранее обратиться в снабжающую компанию для оформления заявления.
3. Выполнить временную проводку от автомата в электрощите для формирования освещения и использования электрических инструментов.
4. Произвести демонтаж элементов старой проводки.

Демонтаж старой электропроводки

Основные правила монтажа проводки в потолке

Поочерёдно при составлении бумаг выполняют такие действия:

1. Определяют место, откуда электричество подаётся к локальному участку.
2. Выделяют точки, где потребляется электричество.
3. Выбирают место установки для компонентов защиты.
4. Составляют схемы прокладки кабелей между точками ввода и потребителями. Учитываются составляющие из предыдущего пункта.

На предварительном этапе надо выбрать метод проведения работ, который будет оптимальным. Марка и сечение кабеля подбираются из специальных таблиц.

Сам способ монтажа бывает скрытым, либо наружным.

Следующие дополнительные рекомендации помогают избежать ошибок во время проведения работ:

Электропроводку желательно укладывать в специальные защитные гофры. Если это требование не соблюдено – велика вероятность коротких замыканий.
Электроприборы в квартире запрещается подключать на одно устройство защиты. Это плохой вариант для дальнейшей эксплуатации, даже если нагрузка не превышает нормативов. Приборы будут отключаться одновременно, когда происходит короткое замыкание.

Только фазовый провод разрывают все выключатели

Иначе даже процедура замены лампочек заканчивается ударом током.
Недопустима ситуация, когда провода соприкасаются, пересекаются друг с другом.
Важно правильно выбрать не только основной вид проводов, но и сечение.
Специальные электротехнические коробки используются в случае с ванными комнатами, кухнями.
Кабеля прокладываются так, чтобы проведение дальнейших этапов работ не вызывало проблем.

Дерево

Кабеля при таких обстоятельствах протягиваются по стальным трубам. Тогда фиксация изделий не доставляет хлопот. Диаметр должен быть таким, чтобы проводка легко помещалась внутри.

Для распределительных трубок важно использование материалов, устойчивых к воздействию огня. Металл становится лучшим выбором для любой ситуации

Слой изоляторов укладывается на внутренние стороны таких изделий, что не даст ящику и токоносителю соприкасаться друг с другом.

1. Рисунок переносится на поверхность с бумажного чертежа. Линии монтажа кабеля намечают как можно точно.
2. Далее устанавливаются распределительные коробки.
3. Трубки нарезаются, пока длина не будет достаточной. На следующем этапе происходит фиксация этих конструкций к основанию на потолке.
4. Отдельные части труб соединяются, стандартный вариант – сварка.
5. Кабеля прокладываются по трубам при помощи протяжки.
6. Затем выводятся в распределительную коробку. Главное – оставить свободными концы, хотя бы на 20 см.
7. Все жилы соединяются. Конструкцию обматывают изолентой, фиксируют.
8. После допускается проверка проверки работоспособности.

Бетон

1. По сравнению с толщиной кабелей без защиты, глубина штробы делается больше в 2-3 раза. Допустим вариант на ½ больше диаметра у защитной оболочки.
2. Укладка кабелей – свободная. Натяжение отсутствует.
3. По приложенному к стене шпателю легко проверить показатель углубления.
4. Участок штробы замазывается только после того, как проводка окончательно закреплена на участке. А с каждой стороны по 1,5 метра в запасе.

Гипсокартон

Ограничение доступа к базовым основаниям – главная особенность потолков, изготовленных именно из этого материала

Важно заранее подумать о том, где будут точки для профилактики и осмотра. С учётом типа базового перекрытия выбирается способ, по которому идёт укладка

Натяжной потолок

Этапы проведения работ – такие же, что и в случае с гипсокартоном. Создают поверхность, последующий доступ к которой ограничивается. Не забывая что между закрепленной гофрой и потолком расстояние должно быть достаточное. Иначе глазу открывается рифлёная поверхность проведенной на потолке конструкции.

Вне конструкции размещаются проходные, распределительные коробки.

Соединение проводов

При заведении кабелей в разводной блок основной изоляционный материал расщепляется, освобождая жилы. Каждая отдельная группа соединяется при помощи хомутов. На всех жилах снимается изоляция примерно на 15-20 мм. Для соединения медных кабелей отлично подойдет метод опрессовки или пайки. После этого, проводка аккуратно укладывается в коробке. Соединительные блоки должны герметично закрываться, чтобы исключить возможность коррозии металла. Необходимо основательно подойти к заземлению всех общих элементов конструкции без разрыва цепи.

Наружная электропроводка удобна в установке и обслуживании, используя разнообразные изделия, можно добиться привлекательного внешнего вида. Однако в сравнении со скрытой проводкой, является менее безопасной. Если в доме есть маленькие дети, то кабеля необходимо прокладывать в труднодоступных местах, например по потолку, или тщательно прятать в специальных приспособлениях.

Штробить или нет?

Средняя толщина штукатурки, в которую могла бы быть спрятана любая скрытая проводка, составляет 6-7 мм. В большинстве случаев стандартная отделка полностью справляется с маскировкой. Однако если планируется, что толщина слоя штукатурки составит лишь 3-4 мм, целесообразнее будет вначале отштукатурить все стены, после чего проделать каналы нужного размера и снова замазать их после укладки провода.

Важный момент: перед монтажом и сразу после того, как он будет завершен, следует обязательно проверить кабеля на целостность. Для этого используется лампа-пробник или специальный индикатор. Помните: ремонт скрытой электропроводки в случае ошибки потребует куда больше сил, чем лишний контроль над процессом.

Укладка проводов в штробы и гибкие рукава

Укладка в штробы является лучшим способом скрывать проводку не только от воздействия окружающей среды, но и визуально.

Данная процедура проводится в такой последовательности:

1. Изготовление болгаркой параллельных пропилов на расстоянии 3-4 см и глубиной до 3 см.
2. Выбивание материала между прорезями перфоратором.
3. Высверливание отверстий под розетки, коробки и выключатели.
4. Укладка кабеля в штробы, его фиксация гипсом или скобами.
5. Заполнение канавок цементным раствором с последующей шпаклевкой.

Если использовать гофрированную трубку, это поможет без разрушения основания заменить кабель после его износа или повреждения.

Гофра в стенах

Как говорят правила ПУЭ п.7.1.37 замоноличивание голого кабеля в штробу допускается. Но в этих же правилах есть пояснение, что означает слово допускается:

Получается, что теоретически вы можете использовать кабель в стенах без защиты, и правила оставляют вам для этого лазейку. Главное законно обоснуйте, почему вы сделали так, а не иначе.

Более того, в обновленном своде правил СП 256.1325800.2016 ”Эл.установки жилых и общественных зданий. Правила проектирования и монтажа” открытым текстом говорится:

То есть, заштукатуривать не только кабель, но и отдельно провода в защитной оболочке можно.

А что касается прокладки по потолку, без штукатурки? Здесь смотрим п.15.15 из того же свода:

И здесь тоже четко оговорено, что допускается производить прокладку отдельных кабелей по потолку на скобах, т.е. без всякой гофры.

Фактически и в ПУЭ и в СП двояко сказано одно и тоже – без гофры можно, в гофре – нужно.

При этом есть несколько практических соображений, которые четко показывают, что прокладка кабеля без гофры, не может считаться долговечным монтажом.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Особенности формирования разводки электрики по поверхности потолка

Укладка токопроводящих жил под натяжным потолком осуществляется в соответствии с правилами установки электрооборудования. Они гласят, что прокладываемые кабели должны иметь несгораемую изоляцию. При использовании жил со сгораемым защитным слоем следует вести их укладку в металлических трубах. Стыковка труб должна выполняться сваркой или резьбовым соединением с применением дополнительных прокладок.

Прокладка кабеля в медных трубах

Согласно ПУЭ требуется монтировать распределительные коробки таким образом, чтобы к ним был постоянный доступ. Подвесные потолки не всегда дают такую возможность. В этом случае необходимо руководствоваться строительными нормами и правилами. Они допускают использование скрытых распредкоробок при условии соединений жил кабелей сваркой или специальными гильзами.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.
