Способы разводки системы отопления в частных домах

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

  • установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
  • выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
  • подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
  • сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

  • прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
  • свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией. Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

  • Низкая стоимость монтажных работ и оборудования.
  • Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
  • Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
  • Возможность работы на любом виде топлива.
  • Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.
  • Небольшой радиус действия (не более 30м).
  • Медленный прогрев комнат.
  • Большие затраты топлива на запуск системы.
  • Невозможность регулировки температуры теплоносителя.
  • Частые завоздушивания радиаторов.
  • При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

  • Котел.
  • Радиаторы.
  • Предохранительный клапан.
  • Система труб (прямая и обратная).
  • Расширительный бак. Обеспечивает постоянное давление в системе.

Схема с естественной циркуляцией

  • При повышении температуры давление теплоносителя изменяется.
  • Холодные слои выталкивают горючую жидкость в систему.
  • По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
  • Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
  • Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Меры для обеспечения стабильной работы системы

  • Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
  • Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
  • Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

  • С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны. Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
  • С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Работа схем с принудительной циркуляцией

Ускорить движение теплоносителя можно с помощью циркуляционных насосов

Для принудительного движения теплоносителя используют циркуляционные насосы.

Насос врезают в месте соединения «обратки» и котла — здесь теплоноситель уже охлаждён и насос работает в щадящем режиме. На выходе из нагревателя температура теплоносителя достигает 80 – 100 градусов, что резко снижает ресурс оборудования. В котлах со встроенным насосом всё подключено по правильной схеме.

Схема движения воды работает по следующему алгоритму:

  1. После подачи питания включается насос и приводит в движение теплоноситель.
  2. Котёл нагревает воду/антифриз, а давление, создаваемое насосом, выдавливает теплоноситель в контуры.
  3. Горячая вода по трубам подаётся к радиаторам, где охлаждается, нагревает воздух и поступает в трубы «обратки».
  4. Процесс переходит в циклическое состояние.

Разработаны и на практике применяют отличные друг от друга схемы разводок, оптимально подходящие для разных условий эксплуатации.

Двухтрубные схемы

Разница между однотрубным и двухтрубным подключением

При обустройстве больших зданий используют именно двухтрубную схему. Радиаторы подключают параллельно. По расположению подающих труб различают схемы с верхней и нижней разводкой.

Преимущества двухтрубки:

  • не требует сложных расчётов и подбора диаметров труб;
  • независимая регулировка теплоотдачи каждого радиатора, что позволяет устанавливать температуру в каждом помещении и экономить энергоресурсы;
  • простая настройка и запуск в эксплуатацию;
  • мощность насосов невелика;
  • отсутствуют значимые потери давления в начале и конце контуров;
  • температура теплоносителя примерно одинакова во всех радиаторах контура;
  • перекрыв краны подачи и слива, батарею можно снять для замены или ремонта, не выключая всего отопления;
  • минимальное гидравлическое сопротивление трубопроводов.

Недостатком считают повышенный расход труб (на подачу и обратку). Учитывая стоимость полипропиленовых труб, удобство в монтаже и ремонте, этим минусом можно пренебречь.

Схема со встречным движением теплоносителя — тупиковая

Тупиковая схема носит другое название — со встречным движением теплоносителя. Схема разделена на участки. По трубе от котла до самой дальней батареи поступает нагретый теплоноситель, который по обратной трубе возвращается в котёл. Популярность придаёт простота понимания, но требуется грамотный расчёт и настройка системы. Чем дальше от котла, тем тоньше должны быть трубы. После запуска проводят регулировку каждого радиатора отсекающими вентилями. Неправильная регулировка может привести к тому. Что весь теплоноситель будет проходить через один радиатор, остальные останутся холодными.

Петля Тихельмана работает при попутном движении теплоносителя

Петля Тихельмана работает при попутном движении теплоносителя. Разводку проводят трубами одного диаметра. Давление и температура теплоносителя в каждом из радиаторов одинакова, что упрощает балансировку. Регуляторами можно точно установить температуру в каждой отдельно взятой комнате.

Требования к схеме:

  • Длина контура до 35 м.
  • На протяженных участках используют трубы больших диаметров (40 – 60 мм) и не устанавливают терморегуляторы, так как они становятся бесполезны.
  • Периметр длиной свыше 30 м делят на несколько зон и монтируют лучевую разводку. Её же называют коллекторной. Стоимость большего количества труб компенсируется их меньшим диаметром. Для «питания» одного радиатора достаточно трубы 16 мм.

Каждый радиатор в таком варианте легко отрегулировать на нужную теплоотдачу.

Однотрубные схемы

При однотрубной схеме последние радиаторы не получают достаточно тепла

Схемы однотрубного отопления оптимальны для одно- и двухэтажных зданий с числом батарей отопления в одном контуре до 5. Большее количество потребует точной настройки. Разветвления могут снижать давление в трубах и некоторые радиаторы не получат достаточного для нагрева теплоносителя.

Схемы позволяют осуществить верхнее или нижнее подключение. Во втором случае трубопровод можно скрыть под полом. Учитывают, что это немного снизит теплоотдачу радиаторов, так часть энергии расходуется на обогрев стяжки.

Однотрубные варианты делают с открытым или закрытым расширительным бачком.

К недостаткам схемы относят трудности при замене радиаторов. Для сохранения работоспособности на место снятой батареи сразу необходимо устанавливать перемычку, иначе настройка системы будет нарушена. По этой же причине между входом и выходом теплообменника монтируют байпасы из труб меньшего диаметра.

Одной из популярных схем является «ленинградка». Для подключения используют диагональную (перекрёстную) или боковую (одностороннюю) схемы.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

  1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
  2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

  • горизонтальный, где применяется горизонтальная разводка трубопроводов;
  • вертикальный, где пользуются вертикальной разводкой трубопроводов.

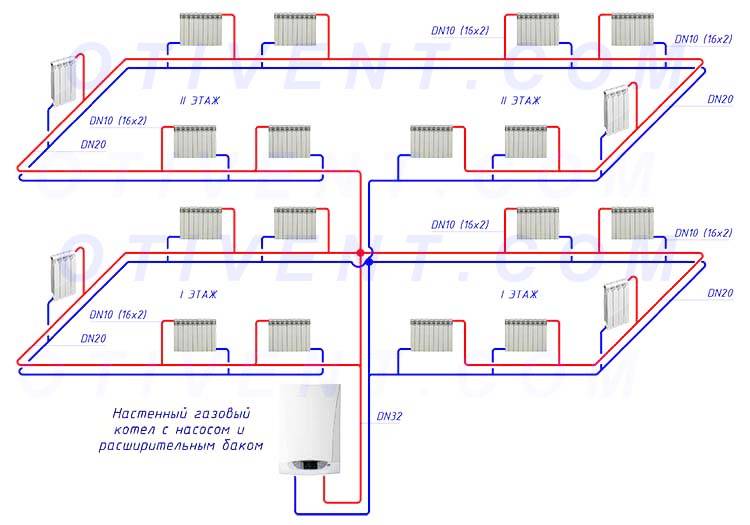

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения. Эта технология представляет собой, соединение без резиновых уплотнительных колец

Сам материал трубы является уплотнителем

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод. Эта система даёт возможность подключать:

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

  • насоса циркуляции, который придаёт динамику движения теплоносителю;
  • вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

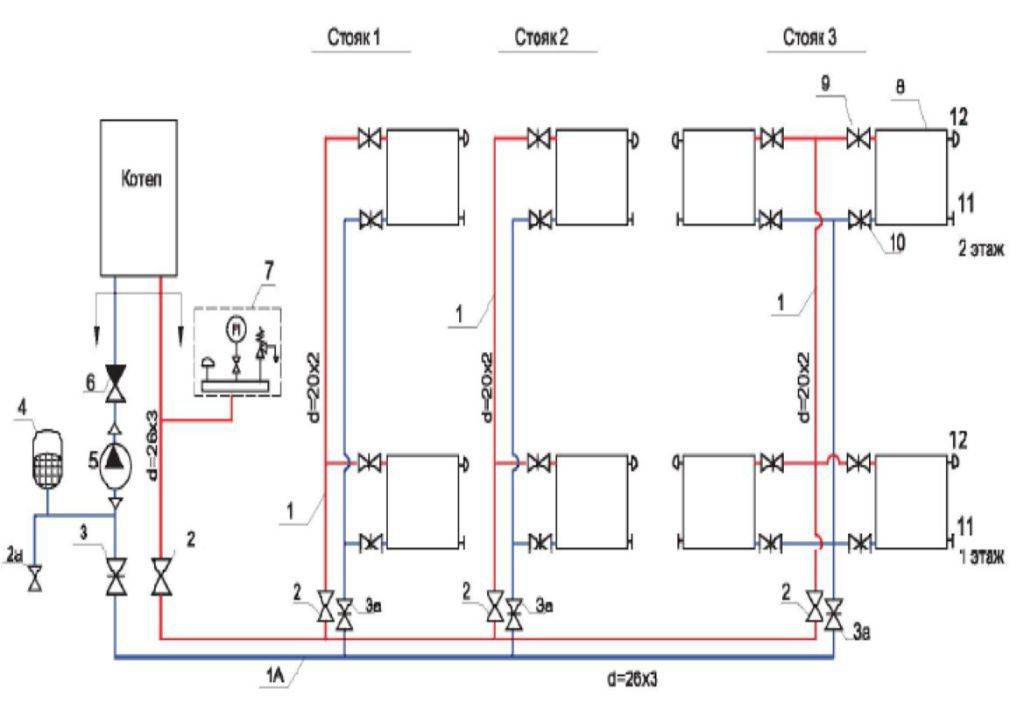

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

  • первая проходит по первому этажу;
  • вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

  • количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
  • должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
  • должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Электрические котлы, радиаторы и другие системы отопления

На современном рынке существует три способа электроотопления: электрический котел, теплые полы, электрические радиаторы отопления. Сравним их на доме площадью 100 м2

Конечно, котлы бывают разные: тэновые и индукционные. Первые дешевле, но зато вторые экономные. В среднем стоимость котла – около 50 тысяч рублей. К этому следует добавить радиаторы (50 тыс. р.), трубы, мелкие запчасти и соединения (25 тыс. р.), и услуги хорошего специалиста, который может гарантировать безотказную работу даже зимой (от 50 тыс. р.). Минимальный стартовый чек – от 175 тысяч, но котел в этом списке – слабое звено. Срок его службы невелик, и его нужно ремонтировать и обслуживать почти каждые полгода.

Электрический котел

Теплые полы. Сейчас они быстро набирают популярность, и кажется, что они не имеют недостатков. На самом деле это не так, просто они хорошо спрятаны. Первое – это то, что они находятся под полом, и мало кто готов ремонтировать их, потому что напольное покрытие разберут. Конечно, есть варианты с долгой гарантией, но цена соответствующая

Важно отметить, что как основное отопление теплый пол не рекомендуется использовать, так как они могут вредить здоровью. Особенно подвержены негативному воздействию пожилые люди

Впрочем, подробнее вы сможете узнать, прочитав статью о вреде теплых полов. Лучше всего комбинировать теплый пол с электрорадиаторами.

Электрический теплый пол

Электрические обогреватели. Поскольку последние решают проблему тепла только временно, такой вариант не подходит.

Тепловентилятор

Инфракрасные системы отопления. Они считаются безопасными, но на самом деле по их вине возникают проблемы со здоровьем – часто пересыхает кожа, а также глаза получают ожоги, что со временем приводит к ухудшению зрения.

Инфракрасная пленка

Масляные радиаторы отопления. Такой вариант не является надежным, часто выходит из строя и является пожароопасным. Их можно купить недорого, но на этом все плюсы заканчиваются.

Масляный обогреватель

Конвекторы. Они не имеют ребер, создающих пространство для воздушных потоков. А также нагревательный элемент открыт, за счет чего сжигается пыль. В результате чувствительные люди могут испытывать сильные головные боли. Кроме этого, конвекторы сжигают кислород, из-за чего воздух может быть сухим.

Электрический конвектор

Каменные радиаторы

Они без труда вписываются в интерьер, мобильны, просты в установке и эксплуатации, а вдобавок пожаробезопасны (это важно для каркасных домов, срубов), ведь нагревательный элемент спрятан внутри камня. Благодаря длинноволновому инфракрасному теплу способны позитивно влиять на состояние человека

Подробнее об этом вы сможете прочитать в статье о каменных радиаторах.

Каменный радиатор Heat Stone

Каменные радиаторы выглядят привлекательно с самых разных позиций – они экологичны, красивы (варианты дизайнов радуют), а их работа считается эффективной. Также нельзя сбрасывать со счетов и другую особенность – из 24 часов в сутках нагревается такой радиатор всего 7, а остальное время он отдает накопленное тепло – это заложено природой в сам камень.

Посмотрите видеообзор отопления каменными радиаторами Heat Stone

Для получения более подробной информации рекомендуем почитать статьи о настенных электрических радиаторах отопления и про варианты отопления загородного дома электричеством. Лучшее решение относительно того, как сделать самое экономичное отопление в доме – это всегда результат большого труда, анализа различных видов.

Огромным плюсом является возможность сделать все своими руками, без привлечения сторонних работников. Это не только экономит бюджет, но также позволяет учесть все особенности вашего дома или отдельных помещений в нем. Современное решение (система отопления) – это зачастую компромисс между ценой, качеством и долговечностью. Каменные радиаторы позволяют не беспокоится обо всех трех показателях – они находятся в гармонии и гарантируют пользователям долгие годы комфорта.

Каменный радиатор Heat Stone

Конечно же, качественное отопление не получится установить дешево, но выгодно – вполне возможно. Затраты должны соответствовать другим параметрам – возможности поддерживать нужную температуру, не беспокоиться по поводу постоянных поломок и радоваться правильному выбору. Вот мы и подошли к финалу. Информации много, вся она важная, так что читайте, показывайте тем своим друзьям и коллегам, соседям по даче, кому она может оказаться нужной

Подписывайтесь на блог и на наши соцсети – впереди у нас много полезного и важного в вопросах отопления и смежных сфер

А на сегодня это все, до скорых встреч в этом блоге!

Материалы

Какими материалами лучше монтировать отопление частного дома, горячее водоснабжение и разводку холодной воды?

Условия эксплуатации

Отопление и водоснабжение дома с автономным нагревом воды эксплуатируются в тепличных с точки зрения нагрузок условиях:

  • Давление в контуре ГВС равно давлению в магистрали холодного водоснабжения и обычно варьируется от 2 до 6-7 кгс/см2;
  • В системе отопления давление еще ниже — 1,5 — 2,5 атмосферы;

Типичное давление в автономном отопительном контуре

  • Гидроударов нет, и при минимальной вменяемости владельца дома быть не может;
  • Как и отопление дома, водоснабжение не нагревается свыше 75 градусов.

Выводы? И трубы, и отопительные приборы можно подбирать без учета запаса прочности на случай форс-мажорных обстоятельств, ориентируясь только  на штатные параметры работы.

Трубы

Какими трубами лучше монтировать водоснабжение — отопление дома своими руками?

С точки зрения автора, наилучший выбор — полипропилен. На холодной воде используются трубы без армирования с рабочим давлением PN 10 и выше, на ГВС и отоплении — армированные алюминием или фиброй с номинальным давлением PN 20 — PN 25.

Водоснабжение — отопление в доме из бруса смонтировано полипропиленовыми трубами

Фото наглядно демонстрирует удлинение полипропиленовой трубы без армирования при нагреве

Как сделать водоснабжение и отопление дома из полипропиленовых труб (см. Монтаж системы водоснабжения из полипропиленновых труб)? Они соединяются низкотемпературной пайкой с помощью паяльника с тефлоновыми насадками.

Инструкция по монтажу соединения довольно проста:

  1. Установите насадку соответствующего трубе размера;
  2. Разогрейте паяльник до рабочих 260 градусов;
  3. Если используете армированную алюминием трубу — зачистите армирование в области пайки шейвером. Зачистка позволит фитингу свариться с внутренней полимерной оболочкой трубы и исключит ее расслоение из-за коррозии алюминия;

Зачистка шейвером алюминиевого армирования

  1. Наденьте фитинг на насадку и одновременно вставьте в нее с другой стороны трубу;
  2. Через 5 секунд (для диаметра 16-20 мм) снимите детали с насадки, соедините их поступательным движением и зафиксируйте;
  3. Как только расплав пластика схватится — можно переходить к следующему соединению.

Монтаж фитингового соединения на полипропилене

Отопительные приборы

В качестве отопительных приборов мы рекомендуем использовать алюминиевые секционные радиаторы. Они совмещают великолепную теплоотдачу на секцию (при стандартном размере в 500 мм по осям коллекторов — до 205 ватт) с очень демократичной стоимостью (от 240 рублей).

Эти недорогие отопительные приборы обладают великолепной теплоотдачей

Какой схеме разводки стоит отдавать предпочтение?

Выбор схемы зависит непосредственно от характера жилья, в котором планируется обустройство отопления

Особое внимание необходимо уделять типу чердака и наличию подвальных помещений

План по реализации водяного отопление дома в несколько этажей разрабатывается с учетом места расположения обогревательного агрегата. Лишь после определения зоны для его монтажа можно приступать к расчетам выгодного размещения прочих элементов: труб для подводки и отвода теплоносителя, стояков, радиаторов.

Обычно радиаторы располагают непосредственно под оконными проемами. Только в таком случае можно избежать запотевания стекол за счет обогрева внутренней поверхности оконных рам.

В процессе разработки проекта по отоплению дома стоит постараться минимизировать количество изгибов и продолжительных участков трубопровода. В противном случае может происходить замедление циркуляции теплоносителя, что ухудшит показатели эффективности работы системы. Лучше, чтобы выбранная схема предполагала размещение отопительного котла ниже горизонтального центра радиаторов.

От того, какая именно разводка будет выбрана для отопления жилья, будет зависеть не только расход труб, но также скорость и объемы выполняемых работ. Выбор отразится на эффективности отопления всего строения и возможности качественного обогрева отдельных помещений. В значительной мере возможность реализации того или иного проекта зависит от потребностей владельца дома и количества доступных средств.

При крайне ограниченном бюджете предпочтение стоит отдавать монтажу однотрубного отопления. Если же есть возможность сильно не экономить, то рекомендуется монтаж двухтрубной системы, которая позволит жильцам частного дома ощущать себя наиболее комфортно в самые лютые морозы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
