Разводка труб водоснабжения в квартире: способы, составление схемы, выбор труб и этапы монтажа

Схема

Составление схемы можно назвать достаточно важным делом, которым нежелательно пренебрегать. Когда решение о наличии водопровода принято, нужно нарисовать схему, по которой он будет проложен в доме

Важно учесть все элементы, включая фильтры, насосы, бойлеры, коллекторы и прочее. Путь, по которому будут проложены трубы, а также размещение всех остальных элементов, наносят на схему вместе с обозначением расстояний

Это поможет просчитать нужное количество труб

Это поможет просчитать нужное количество труб.

В схеме прокладывание труб может быть отмечено 2 способами:

Подключая последовательно. Рекомендуется для маленьких домов, поскольку при этой схеме нужен основной трубопровод, а от него к каждому водопотребителю предусмотрен тройник. При большом количестве потребителей давление будет недостаточным.
Используя коллектор. От него к потребителям отходят отдельные трубы, поэтому во всех частях дома давление будет равным. Стоимость такого варианта дороже, поскольку число труб будет больше.

Рассмотрим самую распространенную схему. Труба от источника забора воды проводится в сторону насосной станции, где имеется препятствующий возврату воды клапан. Выводящая труба накачивает водой гидроаккумулятор, а за ним устанавливается тройник. От гидроаккумулятора отходят трубы для технических потребностей и для домашнего водоснабжения.

Трубу, проводящую воду для использования в доме ведут к системе очистки, чтобы избавлять воду от вредоносных примесей. За водоочистительной системой опять монтируют тройник, предусмотренный для раздела воды. Труба, проводящая холодную воду, направляется к коллектору, а труба, которая проводит будущую горячую воду, подводится к нагревателю. На линиях к водопотребителям от коллектора холодного водоснабжения ставят запорные краны. Из водонагревателя труба проходит в коллектор с горячей водой, а далее трубы разводятся по зданию.

Порядок замены

Замена водопровода производится в определенной последовательности. Работа «на глазок» и «по ходу дела» в непрофессиональном исполнении нередко заканчивается протечкой. План производства работ примерно таков:

Выбор материала новых труб.
Выбор схемы разводки горячей и холодной воды.
Разработка схемы водоснабжения квартиры.
Расчет диаметра труб по выбранным материалу и схеме.
Подготовка монтажного инструмента.
Закупка материалов.
Сборка отборно-учетных узлов, монтаж их на стояки и регистрация.
Демонтаж старых труб и сантехнических приборов.
Подключение ГМС и аквастопа, если предусмотрено.
Подключение колбового фильтра (с ГМС обязателен).
Монтаж труб водопроводов горячей и холодной воды.
Установка и подключение сантехники, прежней или новой.
Пробная подача воды; устранение выявленных дефектов.
Установка и подключение бойлера.

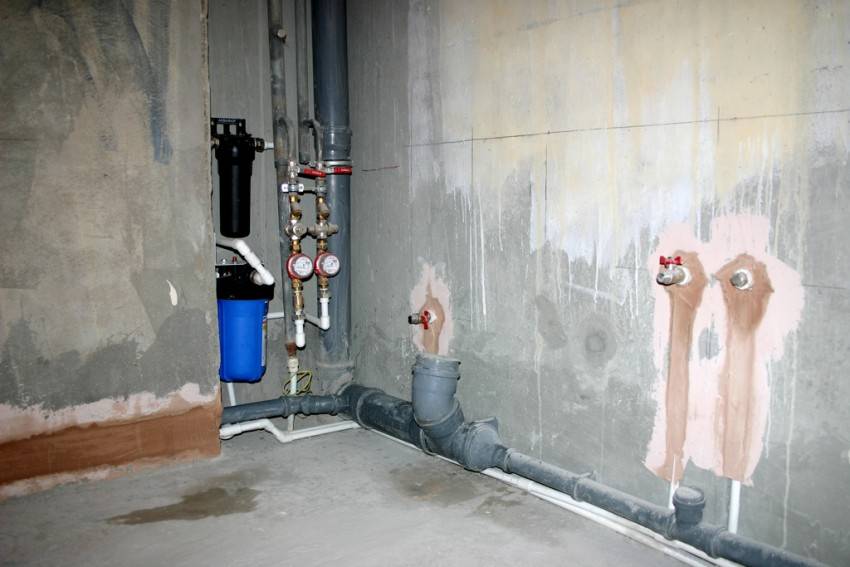

Монтаж приборов учета

Для учета потребления горячей и холодной воды используются контрольные приборы регистрации расхода воды, которые состоят из:

корпуса;
вентиля специального запорного;
фильтра для предварительной очистки;
счетчика контрольного;
предохранительного обратного клапана.

При монтаже прибора в обязательном порядке должна соблюдаться правильность подключения. В реализацию контрольные приборы поступают опломбированными, и после обязательного монтажа подлежат обязательной регистрации с вызовом инспектора водоканала.

Монтаж трубопровода должен проводится с соблюдением технологии выполнения работ, что позволяет эксплуатировать систему длительный период без аварий.

Смотрите видео, в котором специалист подробно объясняет, как правильно сделать разводку труб водоснабжения в доме или квартире:

Выбор правильной схемы разводки

Чтобы ответить на распространённый вопрос «как сделать схему разводки водопроводной коммуникации в квартире», необходимо ознакомиться с её вариантами. Существует два способа, посредством которых можно выполнить разводку водопроводных труб в квартире:

тройниковый;
коллекторный.

Тройниковый метод подразумевает последовательное подключение всех сантехнических приборов. Сам процесс выполняется так: к центральной трубе присоединяются специальные тройники, с помощью которых выполняются ответвления к сантехническому оборудованию. Такая схема отличается бюджетностью, однако, имеет один минус — при подключении нескольких потребителей напор в трубах будет снижаться на крайних точках.

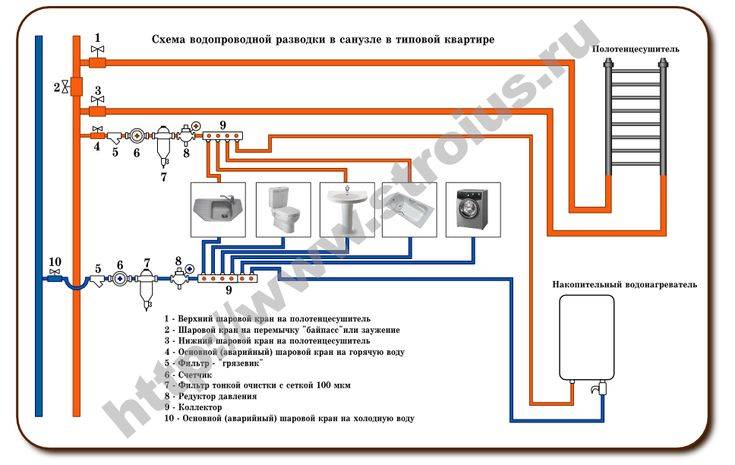

Коллекторная разводка труб водоснабжения в квартире выполняется за счёт подключения нескольких труб к центральному распределительному устройству, которое и называется коллектор. Благодаря такому методу, давление будет одинаковым для всех потребителей и не будет спада напора воды. Однако для того чтобы провести такой монтаж необходимо гораздо больше труб, что влияет на денежные затраты.

Любая схема разводки должна содержать следующие пункты:

размеры сантехнического узла;
показатели сечения отдельных элементов трубопроводной конструкции;
длину труб;
точные места монтажа сантехприборов;
размеры сантехприборов;
точки, в которых будут установлены устройства, относящиеся к запорной арматуре (краны, счётчики и т. д.).

Схема закрытой проводки выполняется с указанием ориентиров и всех необходимых дистанций. Это нужно для того, чтобы в процессе прокладки не возникло никаких сложностей. Специалисты рекомендуют делать фотографии, на которых должны быть запечатлены элементы водопроводной конструкции.

Рассмотрим рекомендации, которые помогут потратить на разводку водопровода в квартире нужное количество материалов:

коллектор необходимо устанавливать между крайними точками соединения сантехприборов. Такое расположение коллектора позволит минимизировать длину труб.
для присоединения нескольких труб к одной магистрали рекомендуется применять тройники, что позволит сократить расход трубного материала.
предварительное составление схемы разводки — обязательное мероприятие, которое направлено ещё и на подсчёт количества труб и соединительных элементов (фитингов).

Мастера рекомендуют приобретать трубы с небольшим запасом. Запас должен составлять не менее 10% от общей длины.

Водопроводные системы

В зависимости от источника питания выделяют:

Централизованная система водоснабжения. Устраивается, если недалеко от дома проходит труба центрального водоснабжения, к которой подводится водопровод. Такую систему устраивать проще и дешевле, но в дальнейшем нужно будет оплачивать подачу воды. К тому же трудно проконтролировать качество воды.
Автономная система водоснабжения. Требует значительных физических и финансовых затрат, но качество воды значительно выше. Автономный водопровод абсолютно не зависит от коммунального. Источником питания являются колодцы или скважины, устроенные на приусадебном участке.

Источник питьевой воды, из которого выполняется забор для водопровода, должен находиться не ближе 20 метров от выгребной ямы, компостной кучи, туалета, септика и т.д.

Определяемся с видом разводки труб

Разводка труб водоснабжения может выполняться двумя способами: коллекторным и последовательным.

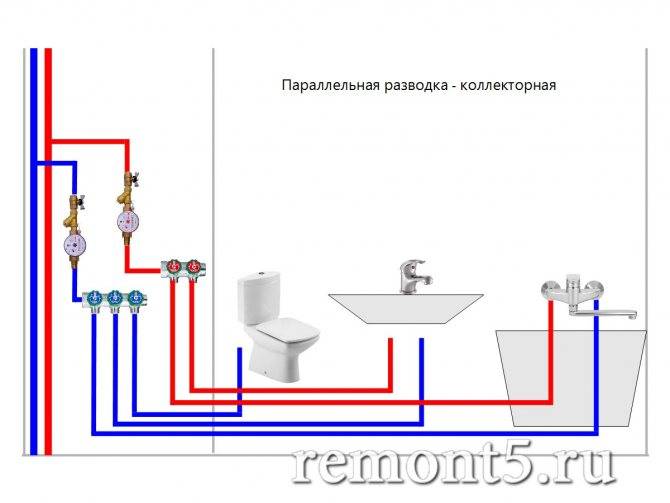

Коллекторный метод разводки

Этот вид разводки труб подходит для малогабаритных квартир, где источник водоснабжения нужно спрятать под штукатуркой, декоративными панелями и т.п.

К преимуществам относится возможность подключения каждого элемента сантехники к отдельной линии, ведущей от коллектора. Благодаря этому появляется возможность перекрывать воду в отдельных точках без ущерба другим приборам. Распределение воды при коллекторной развязке происходит равномерно, что обеспечивает одинаковый напор воды в каждой элементе сантехники.

Из недостатков выделяется сложность монтажа такого трубопровода и дорогостоящее оборудование.

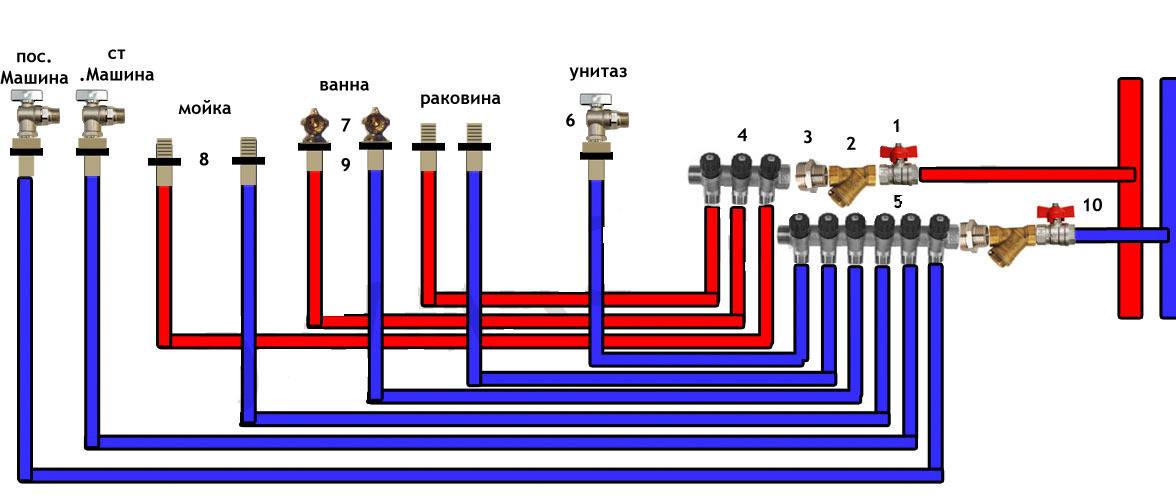

Коллекторная разводка труб

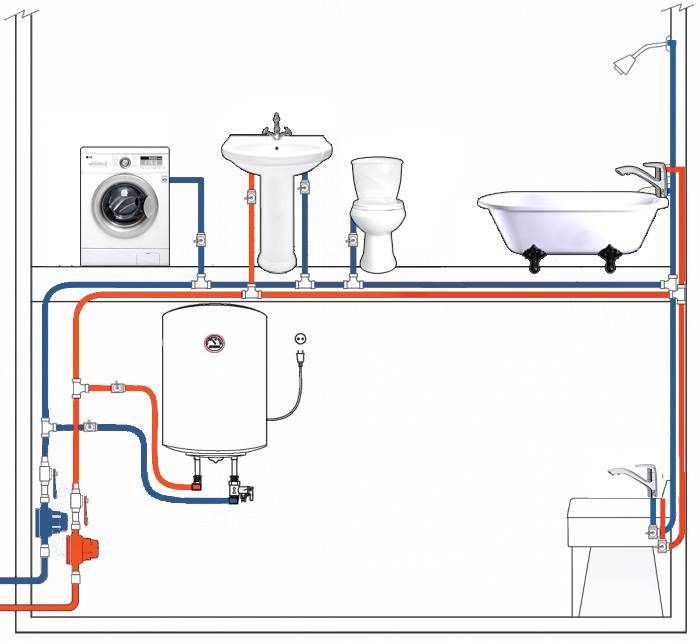

Последовательный способ

Последовательная разводка труб водоснабжения в квартире осуществляется от общей системы водоснабжения при помощи угольников и тройников. В данном случае нельзя отключать отдельные виды сантехники, и появляется вероятность снижения напора воды при работе нескольких приборов одновременно.

К плюсам относится низкая стоимость монтажа и оборудования.

Последовательная разводка труб

Алгоритм выполнения монтажных работ

Самым первым этапом, независимо от того будет это скрытая система или открытая, является установка контрольного вентиля. Учитывая тот факт, что качество поставляемой воды их центрального водовода, мягко говоря, неудовлетворительное, то обязательным мероприятием является установка фильтра грубой очистки. Он монтируется сразу же после вентиля. Потом устанавливается водопроводный счетчик и фильтр тонкой очистки (по желанию).

Если в магистрали напор подаваемой воды превышает допустимые пределы, то выполняется монтаж редуктора давления

Важно заметить, что редуктор должен быть укомплектован манометром, посредством которого устанавливаются параметры, которые будут наиболее оптимальными для функционирования конкретных сантехнических приборов, как правило, 3-4 атм

В самом конце выполняется установка коллекторов. В торговой сети они предлагаются с выходами количеством от 2-х до 4-х. Если есть потребность, то изделия могут комбинироваться. В идеале коллектор должен снабжаться запорными вентилями. При последовательном подключении для перехода к приборам применяется тройник.

Водопровод в частном доме: как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя — защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

для линии, длиннее 30 м – подойдут 32 мм;
для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
для коротких разводок до 10 м — 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
Раскладываются на твердой поверхности в порядке сборки.
Для фиксации деталей фломастером отмечаются места скрепления.
На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах — промежуток между ними допускается от 1,5 до 2 метров.
Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Несколько советов специалистов

После принятия решения, как сделать водопровод в квартире, необходимо составить проект системы водоснабжения. Вне зависимости от способа разводки труб — коллекторной или лучевой, его разработку лучше доверить профессионалам, которые разбираются в строительных нормах и способны произвести гидротехнические расчеты. Но даже наилучшее проектное решение необходимо правильно реализовать.

Допущенные ошибки могут привести к непоправимым последствиям:

В некоторых случаях мастера с целью экономии средств пренебрегают необходимостью производить утепление труб горячего водоснабжения, проложенных в толще стен или под напольным покрытием. В результате монтаж труб в квартире без теплоизоляции приводит к тому, что тепловая энергия частично передается находящимся рядом материалам и качество воды ухудшается. Помимо этого, конденсат, собирающийся на поверхности трубопровода без утепления, способен испортить отделку помещения.
При выполнении монтажных работ специалисты рекомендуют закрывать концы еще не установленных труб, чтобы внутрь их не попадала грязь и мусор. Если пренебречь этой предохранительной мерой, то после завершения установки водопровод приходится долго и тщательно промывать, а в некоторых случаях и ремонтировать.
В случае, когда требуется выполнять пайку пластиковых труб, ее необходимо выполнять в чистом помещении, где исключена вероятность попадания загрязнений. Такую работу нельзя производить, когда на трубах имеется даже немного влаги. Если осуществляется разводка воды на кухне или в другом помещении, тогда частички мусора или капля воды в местах пайки значительно ослабят прочность соединения. В итоге водопровод не получится качественным.
Специалисты советуют не проектировать систему водоснабжения так, чтобы все трубы были проложены в перекрытии посредством одного общего отверстия. Это приводит к тому, что ухудшаются характеристики функционирования водопровода. Кстати, профессиональные проектировщики никогда не совершают данную ошибку.
Также к серьезным неприятностям при проведении монтажных работ может привести недостаточное количество используемых запорных устройств. Данный вид арматуры в обязательном порядке должен присутствовать перед каждым сантехническим прибором, к которому подводится вода. Его также монтируют для каждого стояка, обеспечивающего ввод водопровода в квартиру.
Если на жилом объекте запроектировано обустройство не одного, а нескольких санузлов, запорный кран желательно установить для каждого из них.

Обычно одновременно профессионалы проектируют разводку водопроводной и канализационной систем. Главное условие, которое нужно соблюдать при этом — не допускать, чтобы стояки и трубопроводы каждой из них не перекрывали друг друга. В будущем выполнение данного требования облегчит проведение ремонтных работ и уход за инженерными коммуникациями.

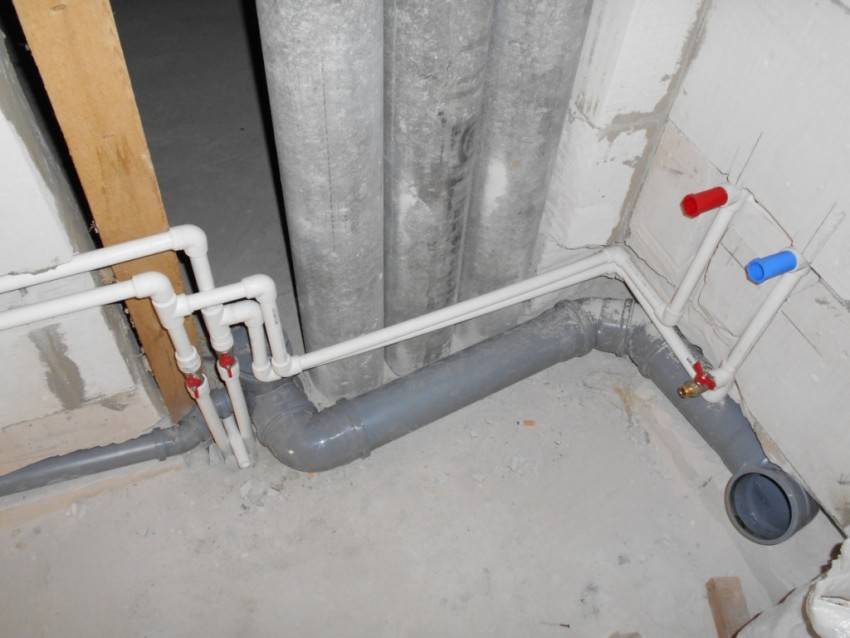

Монтаж полиэтиленовых труб

Для самостоятельного монтажа идеально подходят пластиковые трубы. Они гибкие, не требуют специального оборудования и навыков. Прокладка труб водоснабжения проводится путем предварительной пайки материала.

Применение строительного клея не допускается при разводке труб водоснабжения! Материал чрезвычайно ядовит и опасен для здоровья! Клей можно использовать только для установки канализационной и отопительной системы.

Пластиковые трубы устанавливаются только последовательно и на открытом пространстве. Их нельзя заливать бетонной стяжкой и прятать под панелями. Но за счет эстетичного внешнего вида трубы не испортят интерьер ванной комнаты, если монтаж сделать вдоль стен или в специально оборудованных муфтах.

Разводку труб водоснабжения проводят в несколько этапов:

Трубы разрезать кусачками под углом в 90 в тех местах, где предполагается соединение.
Полученные отрезки откалибровать сердечником калибровщика. Для этого провернуть трубу несколько раз для достижения ровной поверхности. Если такого оборудования нет, то можно просто зачистить внутреннюю часть ножом.
Трубы спаиваются до образования буртика.
Трубы соединяются фитингами с резьбой из металла.

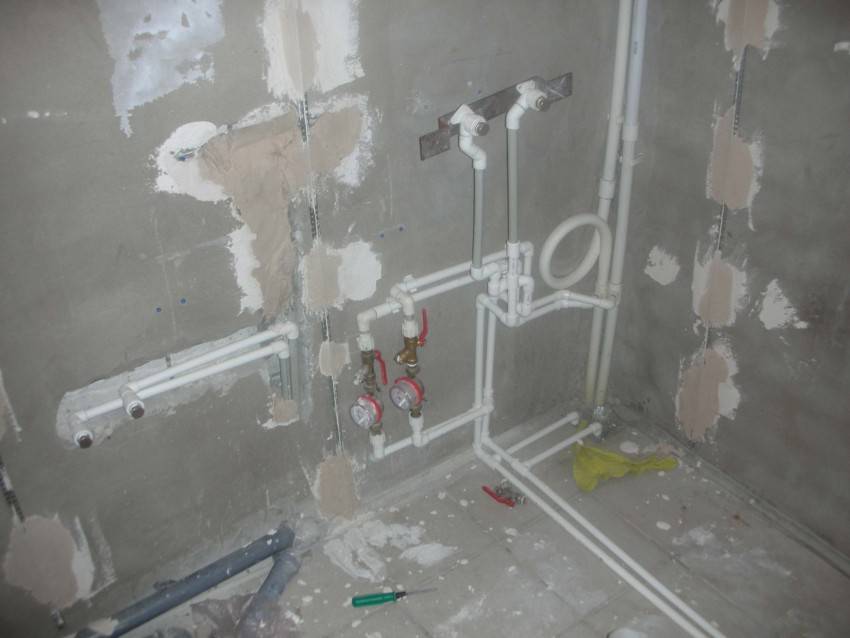

Пайка пластиковых труб

При разводке труб нельзя сгибать материал руками. Для этого существует специальная пружина.

И напоследок помните – не стоит покупать дешевые материалы для разводки труб. Сомнительный производитель и такое же качество может привести к печальным последствиям, начиная от быстрой порчи и заканчивая отравлениями из-за обработки труб ядовитыми составами.

Как сделать деревянное гнездо с яйцесборником своими руками

Дерево является доступным и экологически безопасным материалом, с которым очень легко работать. Поэтому существует множество вариантов именно деревянных гнёзд. Все они отличаются по типу конструкции и сложности выполнения. Одним из самых популярных способов оборудования места для несушки является гнездо с двойным дном.

Для комфортного содержания несушек понадобятся еще поилки, кормушки, насесты.

Необходимые материалы

Для изготовления конструкции нужны следующие материалы:

доски из тонкой фанеры;
материал для обивки поддона (войлок, резина, мягкая ткань, изнаночная сторона линолеума);
крепёж.

Инструменты для работы

Необходимые для работы инструменты:

Важно! Деревянная поверхность должна быть тщательно отшлифованной. Наличие различных неровностей может привести к травмированию птицы

Пошаговая инструкция

Технология выполнения деревянного гнезда с двойным дном:

Если все этапы выполнены верно, то яйцо будет мягко скатываться к краю поддона и ждать времени сбора

Облагораживая курятник, обратите внимание на вентиляцию, освещение, обогрев, утепление, пол, выгул

Разводка водоснабжения в частном доме

В настоящее время представить невозможно частный дом без современной системы водоснабжения и не имеет значения дорогой это особняк или совсем небольшая дачка. Схема разводки водоснабжения частного дома выполняется по тому же принципу, что и разводка водопровода в квартире. Совершенно такие же два способа – последовательный и параллельный. Последовательный способ является самым оптимальным для подключения системы водоподвода в маленьком доме. Это тот же тройниковый способ подключения, где давление в системе падает по мере увеличения числа потребителей. Такой способ разводки водопровода в частном доме остаётся по-прежнему самым простым и малозатратным.

Параллельный способ, это не что иное, как коллекторный, всё та же суть, где потребители подключены каждый по отдельности к общему подводу и не происходит падения давления и температуры. Но этот способ разводки водопровода в доме остаётся всё таким же затратным и долгим по времени исполнения.

Но всё же отличия имеются и первой отличительной чертой будет источник водоснабжения. В данном случае это колодец или скважина. Далее, обязательно наличие насосной станции или насоса. Для накопления воды и создания определённого давления необходим гидроаккумулятор, чтобы не было никаких загрязнений, для очистки используется фильтр.

Далее, согласно схеме разводки водоснабжения в частном доме, нужно ставить тройник после гидроаккумулятора, причём на тройнике должна быть запорная арматура с двумя выходами – один для дома, другой для выхода водопровода на огород. Фильтр ставится, конечно, на выход для дома.

После фильтра в водопровод вставляется ещё один тройник, который позволит разделить холодную и горячую воду. Следующий этап – трубу для холодного снабжения соединяют с коллектором для холодной воды, причём этот коллектор должен иметь запорную арматуру на каждом отдельном выходе. Труба для горячей воды должна быть подсоединена к нагревательному бойлеру или газовому котлу, а далее к коллектору, снабжающему водопровод горячей водой.

Пожалуй, нет необходимости напоминать, что самое лучшее для этой системы – это выполнять разводку воды полипропиленовыми трубами. Это самый простой и недорогой вид таких соединений.

Для нормальной эксплуатации разводки труб канализации и водопровода необходимо выполнять следующие требования: в обязательном порядке, после каждой стиральной и посудомоечной машины, писсуара, ванны, мойки и раковины устанавливать сифоны гидрозатворов. В душевых кабинах и унитазе этот гидрозатвор расположен в самом корпусе.

Очевидно, что ничего сложного в установке системы водоснабжения для частного дома или квартиры нет, но всё же лучше пусть этим делом занимаются профессионалы.

Виды и способы применения успокоительных уколов

Стресс – причина развития многих патологий, с ним необходимо бороться. Он, наряду с бронхитом, гастритом или остеохондрозом, тоже считается патологией, которую нужно лечить.

Современный ритм жизни очень динамичен, поэтому не всегда получается полноценно отдыхать, а это провоцирует стресс. Чтобы справиться с ним, рекомендуется иметь под рукой специальные фармацевтические средства – успокоительные в таблетках.

Однако иногда важно успокоить пациента очень быстро, например, при нервном срыве или перед операцией, тогда врачи назначают успокоительные уколы

Как правильно колоть препараты

Успокоительные уколы делают в мышцу (бедро или ягодицу) или под кожу (предплечье). Главное правило любой инъекции – стерильность. Последовательность действий такова.

Продезинфицировать место укола.
Вскрыть ампулу и набрать её содержимое в шприц.
Выпустить пузырьки воздуха из шприца.
В мышцу – вставить иглу перпендикулярно участку кожи на 2/3 её длины, медленно ввести раствор. Под кожу – собрать кожу в складку и ввести иглу параллельно предплечью.
Продезинфицировать место укола, подержать стерильную салфетку некоторое время.

Некоторые уколы довольно болезненные, поэтому препарат следует вводить медленно. Если появилась сильная боль, скорее всего, игла попала в сплетение нервов, её лучше извлечь и провести инъекцию повторно.

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода – признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.

Как правильно повесить гардину, если нет карниза?

Карниз нередко является привлекательной и полезной деталью, но тюль можно повесить и без него. Для этого можно использовать, например, красивые ветки деревьев. Если вы решили украсить интерьер подобными элементами, то их следует предварительно обработать и покрыть лаком.

Некоторые хозяева обращаются к более радикальному способу и вешают тюль с помощью строительного степлера. Для этого необходимо присоединить тканевую липучку на скобы к стене или специальной раме. Именно на липкие детали будет прикрепляться тюль.

Главным минусом подобных способов является то, что тюль будет невозможно отодвигать.

Мелочи, на которые стоит обратить внимание

Собирая схему водопровода, обращаем внимание на следующие нюансы:

Стремимся к минимальному количеству соединений труб между собой. Чем меньше – тем лучше, надежнее вся конструкция.
Подбираем трубы и муфты для соединения из однородного материала.
Все коммуникации теплоизолируем.
Обеспечиваем легкий доступ к важным элементам водопроводной сети – фильтрам, кранам, счетчикам. Чтобы когда нужен ремонт, устранение неполадок не затопило пол-ванной комнаты и соседей снизу, пока не перекроете воду!

Важно также правильно подобрать материал, с помощью которого будет выполняться разводка. Современные элементы трубопровода изготовляются из:

Металлопластика
Полихлорвинила.
Нержавеющей стали.
Полипропилена.
Меди (бронзы).
Сшитого полиэтилена.

Наиболее широко применяются трубы из металлопластика и полипропилена. Стальные, полиэтиленовые и медные трубы – дорого стоят, менее распространены, требуют спецоборудования для монтажа. Самостоятельно, без посторонней помощи такими материалами схему разводки не собрать.

От того, как качественно и правильно сделается разводка труб в ванной комнате, будет зависеть дальнейшая эксплуатация всей сантехники

Важно с самого начала всё делать качественно, чтоб потом ни переделывать, ни устранять течи и прорывы.

СП 30.13330.2016

Это новейшая версия переработанного и актуализированного СНиП 2.04.01-85, приведенная в соответствие состоянию нынешнего рынка сантехнического оборудования.

Давайте изучим наиболее важные пункты свода правил.

Состав как холодной, так и горячей воды в хозяйственно-питьевом водопроводе должен соответствовать гигиеническим нормам СанПиН 2.1.4.2496 и 2.1.4.1074;

Нормы содержания примесей в питьевой воде

Для приготовления горячей воды следует использовать индивидуальные теплогенераторы (газовые колонки, котлы, солнечные коллекторы, электрические бойлеры и т.д.) и теплообменники тепловых пунктов. Прямой отбор теплоносителя из теплотрассы, типичный для большинства зданий советской постройки, возможен, но нежелателен;
Напор воды на уровне нижнего сантехнического прибора не может превышать 45 метров (что соответствует давлению 4,5 кгс/см2). Если дом возводится в районе со сложившейся застройкой, допустимо повышение напора до 60 метров;

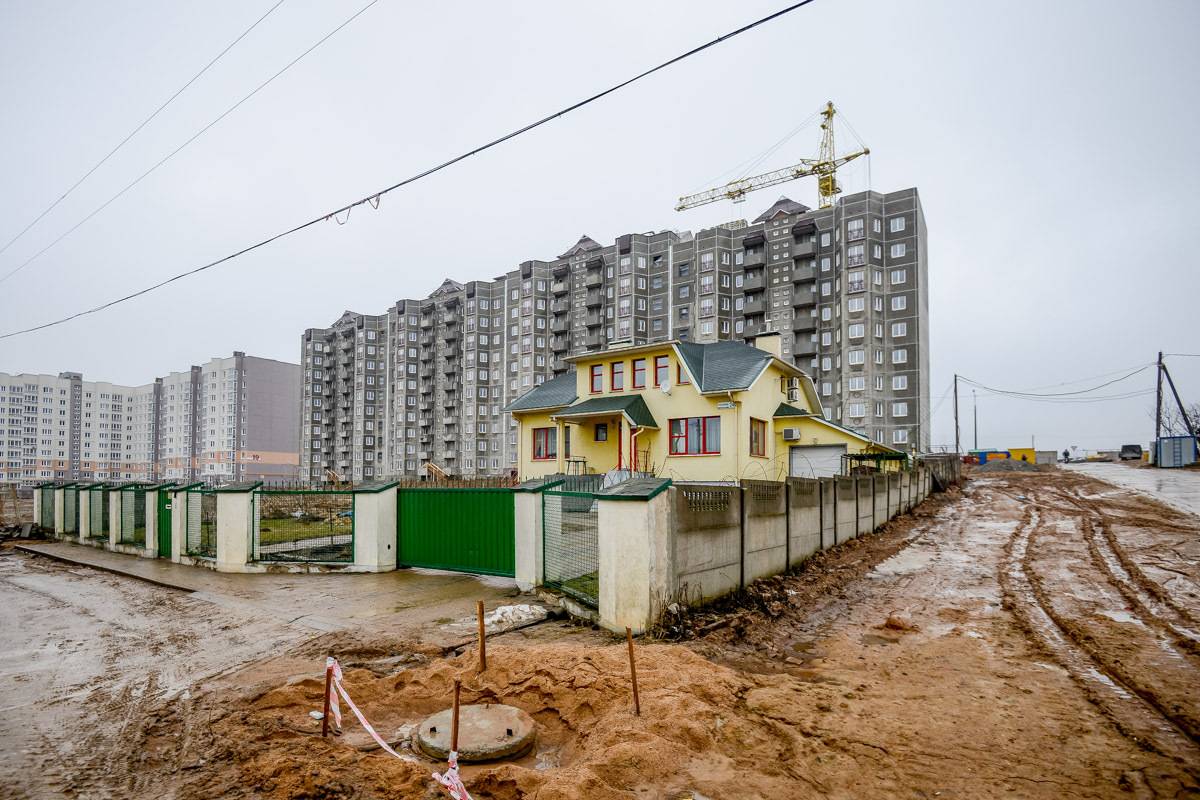

Коттедж запитан от общего с многоэтажками магистрального водопровода

Если расчетное давление водосети превышает нормативные значения, вводы водоснабжения в квартиры и коттеджи комплектуются регуляторами (редукторами) давления.

Разобранный поршневой редуктор

Система ХВС

При прокладке стояков и розливов системы ХВС по помещениям с высокой влажностью, нишам, тоннелям и шахтам их нужно изолировать для предотвращения конденсации влаги на поверхности труб.

Изоляция уменьшает образование конденсата

Система ГВС

СП предписывает проектировать системы горячего водоснабжения преимущественно с непрерывной циркуляцией воды. Циркуляция обеспечивает стабильную температуру на всех сантехнических приборах (в том числе наиболее удаленных от теплового пункта), мгновенную подачу горячей воды при ее расходе (в тупиковых системах до нагрева вам приходится сливать содержимое стояка и розлива), а также работу водяных полотенцесушителей.

Полотенцесушители можно подключать к подающим и рециркуляционным стоякам ГВС, но лишь при условии, что прибор комплектуется байпасом и отсекающими кранами.

Схема подключения прибора к стояку подачи ГВС

Подключать водоразборную арматуру можно только к подающим стоякам.

Розливы и стояки ГВС надо изолировать для снижения теплопотерь и обеспечения нормативной температуры воды. Изоляция подводок не требуется.

Прокладка

Горизонтальная разводка водоснабжения частного дома и многоквартирного здания может быть выполнена по техническому подвалу, техэтажу или чердаку. Допускается прокладка розливов в полу первого этажа при устройстве съемного настила.

Резьбовые соединения на металлических трубах нельзя монтировать скрыто. Единственное исключение — уголки или водорозетки настенного смесителя.

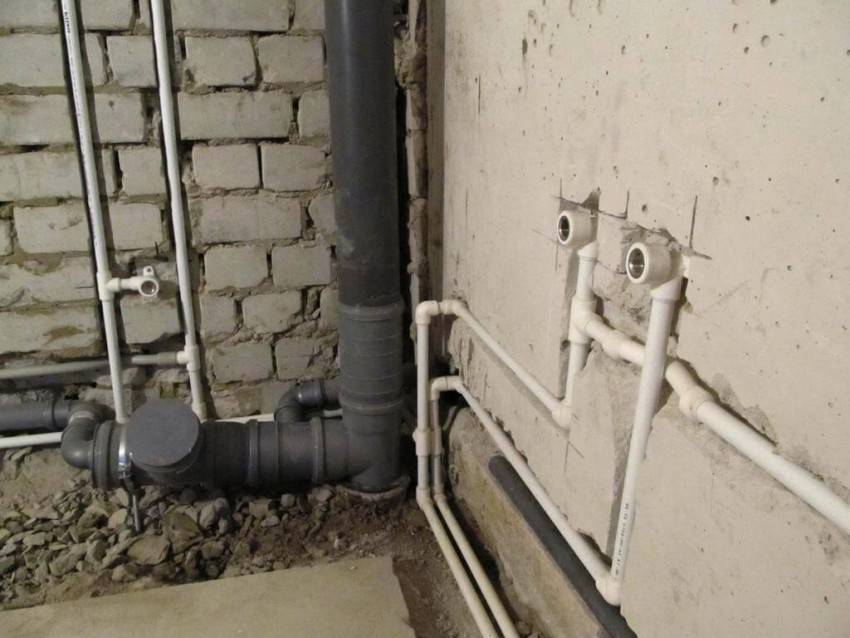

Уголки под смеситель — единственные резьбовые фитинги, для которых допустим скрытый монтаж

При совместной прокладке воды и канализации, последняя разводится снизу. При совместной прокладке труб холодной и горячей воды, горячая монтируется сверху.

Горячие трубы обычно разводят над холодными

Розливы нужно прокладывать с постоянным уклоном. Его минимально допустимое значение — 0,001 (миллиметр на погонный метр).

В нижних точках розлива должны быть предусмотрены сбросники, позволяющие полностью осушить трубопровод для ремонтных работ или для предотвращения разморозки.

Сбросники позволяют полностью слить воду из розлива

В верхних точках кольцующих перемычек системы ГВС нужны воздухоотводчики (автоматические, краны Маевского или обычные водоразборные краны).

Арматура и трубы

Все оборудование для водоснабжения должно обладать гигиеническими сертификатами;
Фитинги и трубы должны служить как минимум полвека на ХВС и четверть века на ГВС;

Накипь в стальной трубе ГВС

Запорная и регулирующая арматура должна перекрывать поток воды плавно, без его резкой остановки с сопутствующим ей гидроударом;
Запорной арматурой оборудуются вводы (в том числе в отдельные квартиры), стояки в три этажа и выше, подводки к водонагревателям и бачкам унитазов, а также подводки к поливочным кранам.

Планирование

Перечень и последовательность проведения работ:

Подбираем материал труб, которые будут монтироваться в помещениях.
Составляем схему разводки труб в помещениях с учетом разводки горячего и холодного водоснабжения.
Проводим расчет диаметра новых труб с учетом разводки.
Подбираем необходимый инструмент для проведения работ.
Приобретаем трубы, соединительные элементы и другие материалы которые понадобятся при ремонте.
Осуществляем предварительный монтаж всех узлов и трубопроводов разводки водоснабжения.
Удаляем приборы сантехники и старые трубы.
Производим монтаж ГМС и аквастопа (по схеме подключения).
Монтируем фильтр колбовый.
Проводим работу по монтажу трубопровода.
Монтируем и подключаем приборы сантехники.
Проводим пробный пуск воды в систему и устраняем возможные дефекты.
Проводим монтаж бойлера (при необходимости).

Как правильно развести водопровод в квартире
